防雷接地工程

泰安城一期工程施工组织设计

中铁建工集团有限公司 2 一、 编制依据：

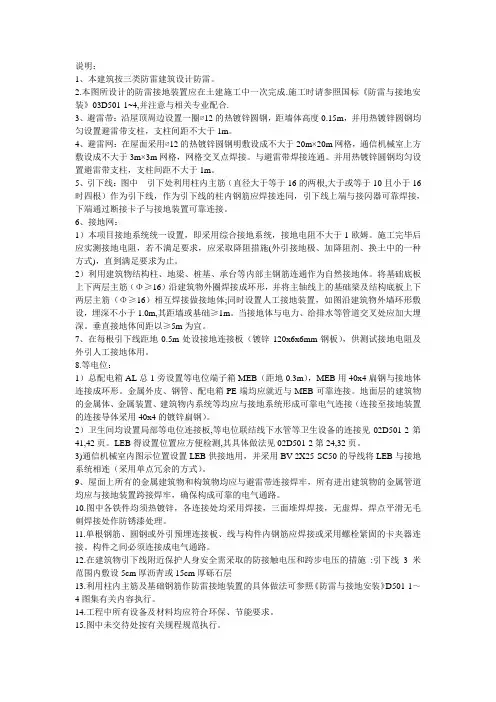

1、泰安城一期 “电施”专业施工图纸。

2、贯彻执行规范的技术要求及质量检验标准：

①建筑物防雷设计规范（GB50057-94）；

②民用建筑电气设计规范（JGJ/T16-92）

③钢筋焊接及验收规范（JGJ18-96）；

④施工现场临时用电安全技术规范（JGJ46/88）；

⑤电气装置安装工程施工及验收规范（GB50182-2002）。

⑥建筑物防雷工程基础接地施工工艺准则；

⑦建设部颁发的建安工程安全生产有关规定；

⑧东莞市建安工程技术档案资料管理暂行办法；

⑨东莞市防雷所审核意见书的相关文件；

二、工程概况及范围：

1.工程简介：

泰安城一期工程是由泰安城房地产发展有限公司自筹资金投资兴建的有两层地下室、一栋二十三层办公楼塔楼、一栋十八层公寓楼塔楼的组合体，建筑地点位于东莞市樟木头镇。总建筑面积约46358m2。本工程属于1类建筑，经计算建筑物年雷击数为0.3533。按《建筑物防雷设计规范》规定属于第二类防雷建筑物，按第二类防雷建筑物标准放置防雷设施。

三 、工程管理人员组织架构：

泰安城一期工程施工组织设计

中铁建工集团有限公司 3

四、施工部署： 1、施工要点：

（1）技术上注意确保：严格按照审核后的防雷图进行施工，确保符合规范要求，配合其它各种施工规范在施工前进行细致培训和技术交底，确保质量和设计要求。

（2）安全方面确保：施工安全、防火安全、用电安全、行人人身安全、建筑成品安全、架空线路安全等。

（3）总体施工上要求现场土建方和防雷施工加强沟通协调，配合各工序工种完成工作，确定配合到位和外观优良。

2、总体施工顺序及主要工序技术方案：

（1）总体施工工序：基础接地体焊接→引下线焊接→设备接地端子和测试端子的安装→避雷带、针安装→天面金属物及管道接地→等电位连接→水泵房、设备房接地干线敷设→清理所有现场→调试及自检→竣工验收。

（2）主要工序技术方案：

1.基础接地装置安装：

定位 搭接底板筋 搭接柱主筋与底板筋 焊连接板

标记主筋 核验 技术负责人：秦晓峰 施工员：陈亮 项目负责人：陈明

电工：张四军 质安员：李臣

资料员：杨越 施工班组长：王宏春 泰安城一期工程施工组织设计

中铁建工集团有限公司 4 ①利用无防水底板钢筋或深基础做接地极：按设计图纸尺寸位置要求标好位置，将底板钢筋搭接焊好。再将柱主筋（不少于2根）底部与底板钢筋搭接焊好，并在室外地面以下，将主筋焊接好接地连接板，清除药皮，并将两根主筋用色漆作好标记，以便引出和检查。应及时请防雷所进行隐检，同时做好隐检记录。

②利用柱形桩基及平台钢筋做好接地极，按设计图纸尺寸位置要求，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）搭接焊好。并在室外地面800mm以下，将主筋焊接好接地连接板，清除药皮，并将两根主筋用色漆作好标记以便引出和检查。

2.引下线暗敷设：

调直扁钢或圆钢 搬运 下端与接地体焊接 随建筑物引上

隐检

①首先将所用圆钢用手锤等进行调直或拉直。

②将调直的引下线运到安装地点，按设计要求随建筑物引上、掩好。及时将引下线的下端与接地体焊接好，或与接地卡子连接好。随着建筑物的逐步增多，将引下线埋设于建筑物内到屋顶为止。如需接头则需进行焊接。焊接后应敲掉药皮。

③利用主筋（直径不小于16mm）作引下线时，按设计要求找出全部主筋位置，用油漆作好标记，按设计要求距室外地面0.5m处焊好测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，搭接长度不小于10mm。

（3）预留端子：分为设备端子和测试端子两种。设备端子为建筑物内需接地设备或使用后添加设备提供接地端所用。测试端子为建筑物防雷年检用。端子用100mm×100mm×6mm钢板。在钢板的一端用∮10圆钢焊4个挂钩。挂钩跟引下线进行可靠焊接，焊接长度达到设计的要求。 泰安城一期工程施工组织设计

中铁建工集团有限公司 5 （4）避雷带针安装：

支架安装 避雷针调直 避雷针固定

避雷针制作

①随着屋面女儿墙的施工，预埋支架或铁件。

②根据设计要求进行弹线，并以转弯或交叉等处为起点（终点），在1.5m范围内均分档距。

③女儿墙预留铁件。将支架直接焊接在铁件上，先固定一直线段上位于两端的支架，然后拉线进行其他支架的浇注。

④避雷针制作、安装。

⑤接地电阻不大于1欧姆。

（5）天面的金属物设备和构架：露出屋面的金属物及设备用抱箍或镀锌圆钢进行连接。连接的部位一定要牢固、可靠。药皮清整干净，补刷防袖漆。（个别部位用大于4mm2的BVR导线进行连接）

（6）等电位施工：

①卫生间在靠近洗脸盆的位置局部等电位端子板。端子板与等电位联结干线连接。地面内钢筋网宜与等电位联结线连通。当墙为混泥土墙时，墙内钢筋网也宜与等电位联结线连通。卫生间内金属地漏、下水管等设备通过等电位联结线与局部等电位端子柜连接。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。等电位联结线采用BV-1*4mm2铜导线穿塑料管于地面或墙内暗敷设。

②卫生间地面或墙内暗敷40*4镀锌扁钢构成环状。地面内钢筋网宜与等电位联结线连通。当墙为混泥土墙时，墙内钢筋网也宜与等电位联结线连通。竖立避雷针 找正调直固定 连接引下线 泰安城一期工程施工组织设计

中铁建工集团有限公司 6 卫生间内金属地漏、下水管等设备通过等电位联结线与扁钢环连通。连接时抱箍与管道接触处的接触表面须刮拭干净。安装完毕后刷防护漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。等电位联结线采用40*4镀锌扁钢。

③使用∮10镀锌圆钢或40*4镀锌扁钢做等电位联结线连接预埋件与钢窗框。固定铝合金窗框的铁板或金属门框的铁板，连接方式采用双面焊。采用圆钢焊接时，搭接长度不小于120mm。

④如果金属门窗不能直接焊接时，则制作100mm*30mm*30mm的连接件。一端采用不小于2个M6螺栓与金属门窗框连接，一端采用螺栓连接或直接焊接与等电位联结线连通。所有连接导体采用暗敷，并应在门窗框定位后，墙面装饰层或抹灰层施工之前进行。

⑤在金属桥架的一端敷设一条40*4镀锌扁钢，然后用大于或等于BVR4mm2的导线进行跨接，导线的两端要用铜线耳进行压接。可靠的固定在扁钢与桥架之间。

（7）水泵房、设备房接地干线敷设：

①在现浇混泥土上固定支架。先根据图纸要求弹线定位，钻孔。支持架做燕尾埋入孔中，找平找正，用水泥砂浆进行固定。

②支持件埋设完毕后，可敷设接地干线。将接地干线沿墙吊起，在支持件一端用卡子将扁钢固定。经过隔墙时穿跨预留孔，接地干线连接处应焊接牢固。末端预留或连接应符合设计要求。

③于接地干线外表面刷黄、绿相间油漆标识。

3、施工总平面布置：

（1）施工过程中不在现场乱搭乱建，根据甲方指定地点搭建施工工棚和材料堆放地点，一切服从甲方指挥和调度。

（2）施工用水电：施工用水、电又现场土建提供，由现场工程师指定所用水电的接驳点，水电安装符合国家安全规范。 泰安城一期工程施工组织设计

中铁建工集团有限公司 7 （3）排水设施：采用建筑物周边排水系统，不乱倒泼。

（4）机械布置：根据现场需要，在现场工程师的指引下进行摆放，确保安全、整洁和美观。

五、成品保护

（1）其他工种在挖土方时，注意不要损坏接地装置。

（2）安装接地装置时，不得破坏散水和外墙装修。

（3）不得随意移动已绑好的结构钢筋。

（4）搬运物体时不得砸坏接地干线，等电位联结线。

（5）焊接时注意保护墙面金属门窗框等措施。

（6）电气施工时不得砸碰及弄脏墙面。

（7）喷浆前必须预先等电位联结线及等电位端子箱纸包扎好。

（8）进行卫生间等电位联结十，应注意保护卫生器具。

六、施工技术措施

1、防雷主材技术指标：

（1）材质：采用国家规范标准用材，材质性能及各元素比例均符合国标。

（2）焊接：符合JGJ18-96规范要求，不得有裂纹、夹渣、焊瘤、咬边等，保证焊口美观和符合电气要求。

（3）防腐措施：所有防雷主材均用热镀锌进行防腐处理，防腐质量符合GB/T9790、GBJ36011的有关规定，所有外露的焊口均涮两道银油保护。

2、把好原材料，成品、半成品质量关，所有采购材料必须有出厂合格证方能使用。

3、及时做好施工记录、施工日志、质量评定等技术资料，并认真收集、整理。完成甲方指定的能够处理的合同外的工作，并及时做好现场签证工作。

4、认真执行每道主要工序的质量、工艺验收制度。

5、各种外露防雷设施，一定确保美观，在符合设计要求的前提下尽量不泰安城一期工程施工组织设计

中铁建工集团有限公司 8 影响建筑物的整体效果，做好各种成品的保护工作。

6、现场保护措施：施工现场设立明显标志，防止各种事故及不必要的损失。

七、施工用水电的解决方法：

施工用水、电由现场土建提供，由防雷安装公司自行配备电表水表及电源接驳线，从最近的单体电箱进行接驳，具体位置和要求由现场工程师指定，水电安装符合国家安全规范。

八、工具、材料、施工人员组织

（1）工具方面：3台焊机调往工地使用，当进度跟不上，焊机数目不能满足施工要求时，则从公司调出，以确保此工地的进度和质量。

（2）材料方面：∮10热镀锌圆钢、40*4热镀锌扁钢、不锈钢扁钢固定卡子、专用夹式支持码、接地管夹、∮12避雷短针、焊条、防锈红丹、银油等，公司仓库存货准备充足。
