焊接工装设计

汽车车架焊接工艺分析及工装设计汽车车架是汽车的重要组成部分，它对于汽车的安全性和稳定性有着非常重要的作用。

而车架的制作需要采用焊接工艺，而且需要设计专门的工装来保证焊接质量和效率。

本文将对汽车车架焊接工艺进行分析，并提出相应的工装设计方案。

一、汽车车架焊接工艺分析汽车车架一般采用焊接的工艺进行制作，主要包括点焊、气体保护焊和激光焊等方式。

在焊接工艺中，需要考虑的因素有很多，包括焊接材料、焊接设备、焊接工艺参数等。

在汽车车架的焊接过程中，需要考虑以下几个方面的问题：1. 焊接材料选择汽车车架需要承受汽车的整车质量以及道路的各种振动和冲击，所以车架的焊接材料需要具有较高的强度和韧性。

一般来说，汽车车架的焊接材料主要是各种合金钢，如Q235、Q345等。

这些材料具有较高的强度和韧性，非常适合作为车架的焊接材料。

2. 焊接设备选择汽车车架的焊接设备一般选择电弧焊和激光焊等设备。

电弧焊是一种传统的焊接方式，成本低，操作简单，适合进行大面积的焊接作业。

而激光焊则是一种高精度的焊接方式，适合进行车架的精细焊接，可以提高焊接质量和效率。

3. 焊接工艺参数在汽车车架的焊接过程中，需要根据不同的焊接材料和焊接设备，确定合适的焊接工艺参数，包括焊接电流、焊接电压、焊接速度等。

这些参数直接影响着焊接质量和效率，需要进行合理的设置和调整。

4. 焊接质量控制汽车车架的焊接质量需要严格控制，主要包括焊缝的质量、焊接变形、焊接残余应力等。

为了保证焊接质量，需要采用适当的检测手段，如X射线检测、超声波检测等，及时发现和排除焊接缺陷。

二、汽车车架焊接工装设计汽车车架的焊接需要借助专门设计的工装来保证焊接质量和效率。

汽车车架焊接工装的设计需要考虑以下几个方面的问题：1. 工装结构设计汽车车架焊接工装的设计需要充分考虑车架的形状和结构，采用合适的夹具和模具来固定和支撑车架，在焊接过程中保证车架的稳定性和一致性。

工装的结构设计还需要考虑操作方便、维修方便等因素。

工装夹具课程设计说明书序言一、工装夹具设计任务1、产品零件图2、产品的重点技术要求分析二、工装夹具设计方案的确定1、基准面的选择（夹具体方式的确定）2、定位方式及元器件选择3、夹紧方式及元器件选择4、装配方案5、夹具总装结构三、定位误差分析与计算四、主要零件设计的说明1、夹具体2、定位元件3、压紧元件4、其它元件五、工装夹具的装配要求六、工装夹具的使用说明1、夹具的操作步骤夹具使用注意事项、保养及维护七、本次课程设计小结、体会及建议八、参考资料序言焊接工装夹具及其在生产中的运用焊接工装夹具就是将焊件准确定位和可靠夹紧，便于焊件进行装配和焊接、保证焊件结构精度方面要求的工艺装备。

在现代焊接生产中积极推广和使用与产品结构相适应的工装夹具，对提高产品质量，减轻工人的劳动强度，加速焊接生产实现机械化、自动化进程等方面起着非常重要的作用。

在焊接生产过程中，焊接所需要的工时较少，而约占全部加工工时的2/3以上的时间是用于备料、装配及其他辅助的工作，极大的影响着焊接的生产速度。

为此，必须大力推广使用机械化和自动化程度较高的装配焊接工艺装备。

焊接工装夹具的主要作用有以下几个方面：（1）准确、可靠的定位和夹紧，可以减轻甚至取消下料和划线工作。

减小制品的尺寸偏差，提高了零件的精度和可换性。

（2）有效的防止和减轻了焊接变形。

（3）使工件处于最佳的施焊部位，焊缝的成型性良好，工艺缺陷明显降低，焊接速度得以提高。

（4）以机械装置代替了手工装配零件部位时的定位、夹紧及工件翻转等繁重的工作，改善了工人的劳动条件。

可以扩大先进的工艺方法的使用范围，促进焊接结构的生产机械化和自动化的综合发展。

夹具设计的基本要求（1）、工装夹具应具备足够的强度和刚度。

夹具在生产中投入使用时要承受多种力度的作用，所以工装夹具应具备足够的强度和刚度。

（2）、夹紧的可靠性。

夹紧时不能破坏工件的定位位置和保证产品形状、尺寸符合图样要求。

既不能允许工件松动滑移，又不使工件的拘束度过大而产生较大的拘束应力。

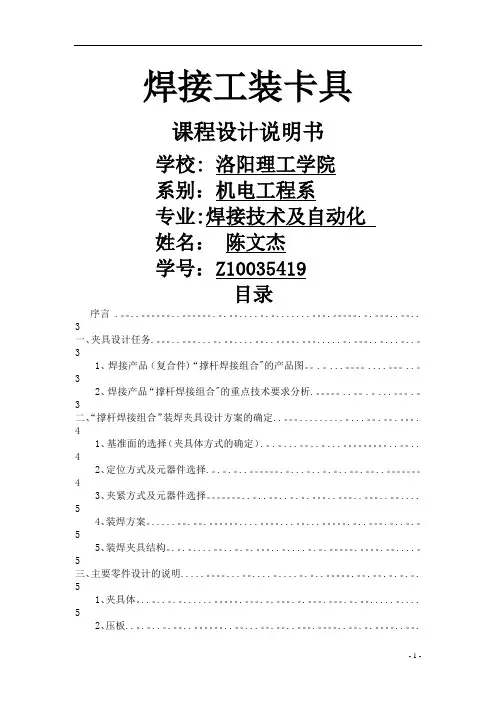

焊接工装卡具课程设计说明书学校: 洛阳理工学院系别：机电工程系专业:焊接技术及自动化姓名：陈文杰学号：Z10035419目录序言 .。

..。

..。

.。

.。

....。

.。

.......。

.。

.。

.。

..。

.. 3一、夹具设计任务.。

..。

...。

.。

....。

..。

.。

.....。

.。

..。

...。

..。

31、焊接产品（复合件)“撑杆焊接组合"的产品图。

.。

...。

....。

..。

32、焊接产品“撑杆焊接组合"的重点技术要求分析.。

..。

.。

...。

.。

3二、“撑杆焊接组合”装焊夹具设计方案的确定..。

.........。

...。

.。

.。

. 41、基准面的选择（夹具体方式的确定）.。

.。

...。

..。

...。

..。

.. 42、定位方式及元器件选择.。

.。

.。

..。

.。

...。

..。

.。

..。

.。

..。

43、夹紧方式及元器件选择。

..。

..。

..。

.。

.。

..。

..。

..。

(5)4、装焊方案。

.....。

.。

.。

....。

...。

...。

.。

..。

.。

..。

.。

55、装焊夹具结构。

.。

.。

....。

..。

.。

.。

..。

....。

.。

.。

.。

.。

....。

5三、主要零件设计的说明.....。

...。

....。

....。

.。

..。

.。

.。

.。

.。

.。

. 51、夹具体。

..。

..。

.。

......。

.。

.。

.。

.。

.。

.。

.。

.。

.....。

. (5)2、压板..。

.。

..。

.。

..。

..。

...。

.。

..。

.。

..。

.。

.。

..。

.63、插销机构主体。

.。

...。

...。

.。

.。

..。

..。

..。

........。

.。

..。

...。

.. 64、快撤式螺旋夹紧器件。

.。

.。

.。

.。

...。

.。

.。

.....。

.......。

.。

..6四、夹具的装配要求。

.。

.。

.。

.。

...。

...。

..。

.。

.。

.....。

.。

.。

.。

.。

..6五、装焊夹具使用说明...。

.。

....。

..。

....。

1 焊接组合件的分析“长江750B摩托车”停车支架由6部分组成，分别由支撑板、踏杆、横管、站脚管、支撑管和限位块组成。

由被焊接零件图可知,可以通过横杆与站脚管的中心线来作为基准来对支架进行定位夹住。

停车支架总体结构是管状型，因此多采用钩型正压和侧压夹紧器固定整个管型焊件，横杆采用侧压夹紧器方便安装定位；在停车支架踏杆的右边设计一个挡块可以防止踏杆的左右移动并起到对踏杆定位的作用，再用钩型夹紧器将其夹住以防止踏杆的前后移动；在停车支架的支撑管处设计一直长杆螺栓和钩型正压夹紧器防止它左右前后移动；支撑板采用螺旋螺钉定位器防止前后左右移动；另外，限位块处设计两个楔形挡块用于定位。

在夹具设计过程中要充分考虑到对其形位公差的要求，确保精确定位是关键。

2 工装夹具定位原理、定位方式及设计原则2.1 定位原理工件及工装夹具的定位原理，自由物体在空间直角坐标系中有6个自由度，即沿OX，OY，OZ三个轴向的平动自由度和三个绕轴的转动自由度；要使工件在夹具体中具有准确和确定不变的位置，则必须限制6个自由度，工件的6个自由度均被限制的定位叫做完全定位；工件被限制自由度少于6个自由度，但仍然能保让加工要求的定位叫不完全定位。

在焊接和生产中，为了调整和控制不可避免产和应力和变形。

有些自由度不必限制，故可采用不完全定位的方法。

2.2 定位方式工件在夹具中的定位，是通过工件上的定位基准与定位器的工件表面接触或配合来实现的。

在设计夹具时首先应根据工件的形状选择合理的基准，尽量选用零件粗糙度适宜的面作为基准。

从“长江750B摩托车”停车支架各个零件可以看出，整个被焊件的主结构是圆柱形，由此工件可以采取以外圆柱面定位。

本定位器采用钩型正压管夹紧器，由于此压紧器有V形支撑座，安装方便而且定位对中性好。

2.3 工装夹具设计原则焊接工装设计是焊接生产准备工作的重要内容之一。

工装设计的质量对生产效率，加工成本，产品质量以及生产安全等具有直接影响。

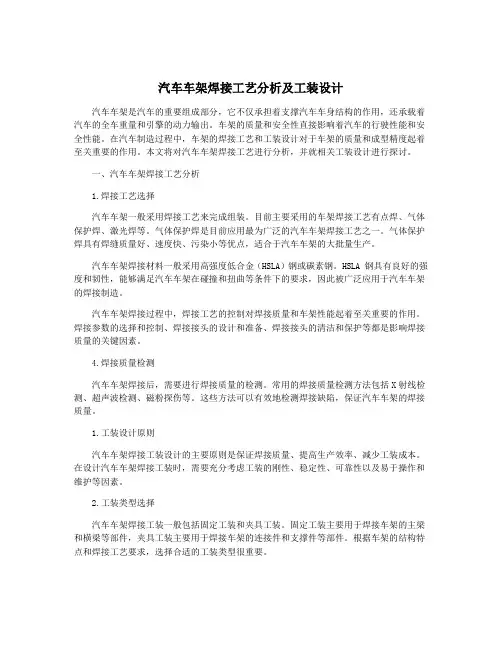

汽车车架焊接工艺分析及工装设计汽车车架是汽车的重要组成部分，它不仅承担着支撑汽车车身结构的作用，还承载着汽车的全车重量和引擎的动力输出。

车架的质量和安全性直接影响着汽车的行驶性能和安全性能。

在汽车制造过程中，车架的焊接工艺和工装设计对于车架的质量和成型精度起着至关重要的作用。

本文将对汽车车架焊接工艺进行分析，并就相关工装设计进行探讨。

一、汽车车架焊接工艺分析1.焊接工艺选择汽车车架一般采用焊接工艺来完成组装。

目前主要采用的车架焊接工艺有点焊、气体保护焊、激光焊等。

气体保护焊是目前应用最为广泛的汽车车架焊接工艺之一。

气体保护焊具有焊缝质量好、速度快、污染小等优点，适合于汽车车架的大批量生产。

汽车车架焊接材料一般采用高强度低合金（HSLA）钢或碳素钢。

HSLA 钢具有良好的强度和韧性，能够满足汽车车架在碰撞和扭曲等条件下的要求，因此被广泛应用于汽车车架的焊接制造。

汽车车架焊接过程中，焊接工艺的控制对焊接质量和车架性能起着至关重要的作用。

焊接参数的选择和控制、焊接接头的设计和准备、焊接接头的清洁和保护等都是影响焊接质量的关键因素。

4.焊接质量检测汽车车架焊接后，需要进行焊接质量的检测。

常用的焊接质量检测方法包括X射线检测、超声波检测、磁粉探伤等。

这些方法可以有效地检测焊接缺陷，保证汽车车架的焊接质量。

1.工装设计原则汽车车架焊接工装设计的主要原则是保证焊接质量、提高生产效率、减少工装成本。

在设计汽车车架焊接工装时，需要充分考虑工装的刚性、稳定性、可靠性以及易于操作和维护等因素。

2.工装类型选择汽车车架焊接工装一般包括固定工装和夹具工装。

固定工装主要用于焊接车架的主梁和横梁等部件，夹具工装主要用于焊接车架的连接件和支撑件等部件。

根据车架的结构特点和焊接工艺要求，选择合适的工装类型很重要。

汽车车架焊接工装的结构设计需要考虑工装的刚性和稳定性。

工装的刚性决定了工装的变形和位移，影响了焊接接头的成型精度。

稳定性则直接影响了工装的使用寿命和焊接质量。

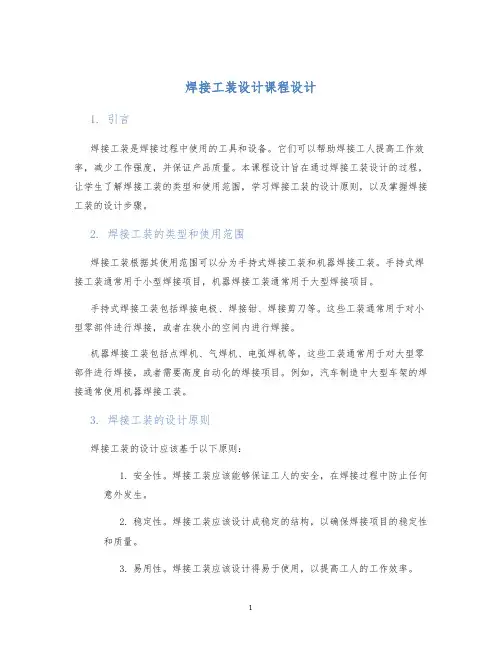

焊接工装设计课程设计1. 引言焊接工装是焊接过程中使用的工具和设备。

它们可以帮助焊接工人提高工作效率，减少工作强度，并保证产品质量。

本课程设计旨在通过焊接工装设计的过程，让学生了解焊接工装的类型和使用范围，学习焊接工装的设计原则，以及掌握焊接工装的设计步骤。

2. 焊接工装的类型和使用范围焊接工装根据其使用范围可以分为手持式焊接工装和机器焊接工装。

手持式焊接工装通常用于小型焊接项目，机器焊接工装通常用于大型焊接项目。

手持式焊接工装包括焊接电极、焊接钳、焊接剪刀等。

这些工装通常用于对小型零部件进行焊接，或者在狭小的空间内进行焊接。

机器焊接工装包括点焊机、气焊机、电弧焊机等。

这些工装通常用于对大型零部件进行焊接，或者需要高度自动化的焊接项目。

例如，汽车制造中大型车架的焊接通常使用机器焊接工装。

3. 焊接工装的设计原则焊接工装的设计应该基于以下原则：1.安全性。

焊接工装应该能够保证工人的安全，在焊接过程中防止任何意外发生。

2.稳定性。

焊接工装应该设计成稳定的结构，以确保焊接项目的稳定性和质量。

3.易用性。

焊接工装应该设计得易于使用，以提高工人的工作效率。

4.经济性。

焊接工装应该设计成经济的结构，以降低生产成本。

4. 焊接工装的设计步骤焊接工装的设计可以分为以下几个步骤：4.1 焊接工装的需求分析在设计焊接工装之前，需要对所需的工装进行需求分析。

需求分析应该包括以下内容：1.焊接项目的性质和规模。

2.焊接工序和步骤。

3.焊接工程所需的焊接工具和设备。

4.焊接项目的质量要求。

4.2 焊接工装的设计方案在需求分析完成后，可以开始设计焊接工装的设计方案。

该方案应该包括以下内容：1.工装结构的设计，包括焊接工装的材料、结构形式等。

2.工装设计的可行性分析，包括形式、功能、工艺可行性等。

3.工装方案的评估和比较，包括方案的技术可行性、经济可行性、安全可行性等。

4.3 焊接工装的制造和测试在设计方案确定后，可以开始制造和测试焊接工装。

焊接 工装 课程设计一、课程目标知识目标：1. 学生能理解焊接工装的基本概念、分类及其在焊接工艺中的应用；2. 学生掌握焊接工装的设计原则和步骤，了解焊接变形与应力的控制方法；3. 学生了解焊接工装中常用材料的特点及选用原则。

技能目标：1. 学生能运用所学知识，分析焊接工装中存在的问题，并提出合理的解决方案；2. 学生具备设计简单焊接工装的能力，能根据实际需求进行工装结构的设计与优化；3. 学生掌握焊接工装的使用方法，具备实际操作能力。

情感态度价值观目标：1. 学生培养对焊接工艺的兴趣，增强对焊接工装设计重要性的认识；2. 学生树立正确的安全生产观念，遵循焊接操作规程，提高安全意识；3. 学生培养团队合作精神，学会与他人共同分析问题、解决问题，提高沟通与协作能力。

课程性质：本课程为专业技术课程，旨在培养学生掌握焊接工装设计的基本知识和技能。

学生特点：学生具备一定的焊接基础知识，但焊接工装设计方面经验不足。

教学要求：结合学生特点，注重理论联系实际，提高学生的动手能力和创新能力。

通过本课程的学习，使学生在知识、技能和情感态度价值观方面均取得具体的学习成果。

二、教学内容1. 焊接工装概述- 焊接工装的定义、作用与分类；- 焊接工装在焊接生产中的应用。

2. 焊接工装设计原则及步骤- 设计原则：结构简单、操作方便、安全可靠、经济实用；- 设计步骤：需求分析、初步设计、详细设计、工装制造与验收。

3. 焊接变形与应力控制- 焊接变形的原因及影响因素；- 焊接应力的产生、分布及控制方法；- 焊接变形与应力的工装控制措施。

4. 焊接工装材料及选用- 常用焊接工装材料的性能特点；- 焊接工装材料选用原则及注意事项。

5. 焊接工装设计与实例分析- 简单焊接工装设计方法及技巧；- 典型焊接工装设计实例分析；- 学生分组讨论、设计并优化焊接工装。

6. 焊接工装操作与维护- 焊接工装的使用方法及注意事项；- 焊接工装日常维护与保养；- 安全操作规程及事故预防。

1 序言在“中国制造2025”的时代背景下，中国制造向自动化、智能化迈进，机器人装备作为自动化生产的主力军，在改革的大潮中得到了长足的发展。

本文针对机器人焊接的焊装夹具设计过程进行研究，焊装夹具作为机器人自动化焊接的重要辅助设备，即保证了焊接工作的高效安全，也保证了焊接产品的质量稳定性。

2 焊装夹具的应用领域及主要作用焊装夹具是汽车生产线上的重要工艺设备，事关整个汽车的产品质量，在焊接生产中，焊装夹具即能完成本工序的零件组装、定位焊接，同时还能够检验和校正上一道工序的焊接质量；焊装夹具依靠准确、可靠的定位和夹紧系统，有效地防止和减轻焊接变形，减小制品的尺寸偏差，以自动化设备代替手工劳动，大大改善了工人的作业条件，实现机械化及自动化焊接生产过程。

本文针对某项目焊装夹具设计过程进行分析，夹具布置如图1所示，简述焊装夹具的设计流程及基本原则。

3 焊装夹具设计流程3.1 焊装夹具设计依据设计依据是以客户提供的产品三维模型、产品图样、产品技术要求和有关技术要求等输入信息，在设计焊装夹具之前，应了解产品结构特征、工艺需要等信息，并结合企业自身的加工制作水平进行设计。

认真分析用户提供的产品图样，将各零部件的基准定位信息记录并标记，如图2所示，方便在后续设计中查阅。

3.2 设计前准备工作在正式开始焊装夹具设计之前，应根据之前分析图样得到的信息，在产品三维模型上，将产品需要焊接的位置标记焊缝位置分布，如图3所示，以免在设计过程中丢漏焊缝，造成设计时间延误。

根据产品图样的定位信息，确定产品在焊装夹具底板上的摆放位置，在满足支撑定位的前提下，尽量使产品里夹具底板近一些，方便产品靠近夹具底板一侧焊缝在变位机旋转180°时，机器人可以更好的焊接姿态进行焊接；同时确定焊接所采用的焊枪型号，并要求提供焊枪的完整数模，将焊枪以合理的角度摆放至产品焊缝上，直观的反应焊接过程，一般每条焊缝放置两把焊枪，位于焊缝两端，焊枪布置应与产品对接面有45°夹角，如图4所示，与焊缝走向有75°夹角，如图5所示。
