自动控制原理课程设计岑

《自动控制原理》课程设计报告姓名：***__________ 学号： **********______ 班级： 13电气 1班______ 专业：电气工程及其自动化学院：电气与信息工程学院江苏科技大学（张家港）2015年9月目录一、设计目的 (3)二、设计任务 (3)三、具体要求 (4)四、设计原理概述 (4)4.1校正方式的选择 (4)4.2集中串联校正简述 (5)4.2.1串联超前校正 (5)4.2.2串联滞后校正 (5)4.2.3串联滞后-超前校正 (5)4.2.4串联校正装置的一般性设计步骤 (5)五、设计方案及分析 (6)5.1高阶系统的频域分析 (6)5.1.1 原系统的频率响应特性及阶跃响应 (7)5.1.2使用Simulink观察系统性能 (9)5.1.3 搭建模拟实际电路 (10)5.1.4 对原系统的性能分析 (12)5.2校正方案确定与校正结果分析 (13)5.2.1 采用串联超前网络进行系统校正 (13)5.2.3 采用串联滞后—超前网络系统进行校正 (18)5.2.4 使用EWB搭建校正后模拟实际电路 (23)六、总结 (26)一、设计目的1.通过课程设计熟悉频域法分析系统的方法原理2.通过课程设计掌握滞后—超前校正作用与原理3.通过在实际电路中校正设计的运用，理解系统校正在实际中的意义二、设计任务 控制系统为单位负反馈系统，开环传递函数为)1025.0)(11.0()(++=s s s K s G ，设计滞后-超前串联校正装置，使系统满足下列性能指标：1、开环增益100K ≥2、超调量30%p σ<3、调整时间0.5s t s<三、具体要求1、要求分别用手工设计方法和计算机编程设计方法设计校正装置，可以是多个；2、其次根据设计结果，在计算机上进行仿真；3、并利用线性组件（运算放大器、电阻、电容等）构成各种环节，在模拟装置上进行实验调试，达到规定的性能指标。

自动控制原理课程设计一、课程目标知识目标：1. 理解自动控制原理的基本概念，掌握控制系统数学模型的建立方法；2. 掌握控制系统性能指标及其计算方法，了解各类控制器的设计原理；3. 学会分析控制系统的稳定性、快速性和准确性，并能够运用所学知识对实际控制系统进行优化。

技能目标：1. 能够运用数学软件（如MATLAB）进行控制系统建模、仿真和分析；2. 培养学生运用自动控制原理解决实际问题的能力，提高学生的工程素养；3. 培养学生团队协作、沟通表达和自主学习的能力。

情感态度价值观目标：1. 培养学生对自动控制原理的兴趣，激发学生探索科学技术的热情；2. 培养学生严谨、务实的学术态度，树立正确的价值观；3. 增强学生的国家使命感和社会责任感，认识到自动控制技术在国家经济建设和国防事业中的重要作用。

本课程针对高年级本科学生，结合学科特点和教学要求，将目标分解为具体的学习成果，为后续的教学设计和评估提供依据。

课程注重理论与实践相结合，提高学生的实际操作能力和解决实际问题的能力，为培养高素质的工程技术人才奠定基础。

二、教学内容本课程教学内容主要包括以下几部分：1. 自动控制原理基本概念：控制系统定义、分类及其基本组成；控制系统的性能指标；控制系统的数学模型。

2. 控制器设计：比例、积分、微分控制器的原理和设计方法；PID控制器的参数整定方法。

3. 控制系统稳定性分析：劳斯-赫尔维茨稳定性判据；奈奎斯特稳定性判据。

4. 控制系统性能分析：快速性、准确性分析；稳态误差计算。

5. 控制系统仿真与优化：利用MATLAB软件进行控制系统建模、仿真和分析；控制系统性能优化方法。

6. 实际控制系统案例分析：分析典型自动控制系统的设计原理及其在实际工程中的应用。

教学内容按照以下进度安排：第一周：自动控制原理基本概念及控制系统性能指标。

第二周：控制系统的数学模型及控制器设计。

第三周：PID控制器参数整定及稳定性分析。

第四周：控制系统性能分析及MATLAB仿真。

自动控制原理课程设计
自动控制原理课程设计是针对自动控制原理课程的学习内容和要求进行的实践性教学任务。

其目的是通过设计和实现一个自动控制系统，加深学生对自动控制原理的理解和应用能力。

一般来说，自动控制原理课程设计包括以下几个步骤：
1. 选题：根据课程要求和学生的实际情况，选择一个合适的自动控制系统作为课程设计的对象。

可以选择一些简单的控制系统，如温度控制、水位控制等，也可以选择一些复杂的控制系统，如飞行器控制、机器人控制等。

2. 系统建模：对选定的控制系统进行建模，包括确定系统的输入、输出和状态变量，建立系统的数学模型。

可以使用传递函数、状态空间等方法进行建模。

3. 控制器设计：根据系统模型和控制要求，设计合适的控制器。

可以使用经典控制方法，如比例积分微分（PID）控制器，也可以使用现代控制方法，如状态反馈控制、最优控制等。

4. 系统仿真：使用仿真软件（如MATLAB/Simulink）对设计的控制系统进行仿真，验证控制器的性能和稳定性。

5. 硬件实现：将设计的控制器实现到实际的硬件平台上，如单片机、PLC等。

可以使用编程语言（如C语言、Ladder图等）进行编程。

6. 系统调试：对实际的控制系统进行调试和优化，使其达到设计要求。

可以通过实验和测试来验证系统的性能。

7. 实验报告：根据课程要求，撰写实验报告，包括实验目的、方法、结果和分析等内容。

通过完成自动控制原理课程设计，学生可以深入理解自动控制原理的基本概念和方法，掌握控制系统的设计和实现技术，提高自己的实践能力和创新能力。

自动控制原理课程设计本课程设计的目的着重于自动控制基本原理与设计方法的综合实际应用。

主要内容包括：古典自动控制理论（PID ）设计、现代控制理论状态观测器的设计、自动控制MATLAB 仿真。

通过本课程设计的实践，掌握自动控制理论工程设计的基本方法和工具。

1 内容某生产过程设备如图1所示，由液容为C1和C2的两个液箱组成，图中Q 为稳态液体流量)/(3s m ，i Q ∆为液箱A 输入水流量对稳态值的微小变化)/(3s m ，1Q ∆为液箱A 到液箱B 流量对稳态值的微小变化)/(3s m ，2Q ∆为液箱B 输出水流量对稳态值的微小变化)/(3s m ，1h 为液箱A 的液位稳态值)(m ，1h ∆为液箱A 液面高度对其稳态值的微小变化)(m ，2h 为液箱B 的液位稳态值)(m ，2h ∆为液箱B 液面高度对其稳态值的微小变化)(m ，21,R R 分别为A ，B 两液槽的出水管液阻))//((3s m m 。

设u 为调节阀开度)(2m 。

已知液箱A 液位不可直接测量但可观，液箱B 液位可直接测量。

图1 某生产过程示意图要求1. 建立上述系统的数学模型；2. 对模型特性进行分析，时域指标计算，绘出bode,乃示图，阶跃反应曲线3. 对B 容器的液位分别设计：P ，PI ，PD ，PID 控制器进行控制；4. 对原系统进行极点配置，将极点配置在－1＋j 和－1－j ；（极点可以不一样）5. 设计一观测器，对液箱A 的液位进行观测（此处可以不带极点配置）；6. 如果要实现液位h2的控制，可采用什么方法，怎么更加有效？试之。

用MATLAB 对上述设计分别进行仿真。

（提示：流量Q=液位h/液阻R ，液箱的液容为液箱的横断面积，液阻R=液面差变化h ∆/流量变化Q ∆。

）2 双容液位对象的数学模型的建立及MATLAB 仿真过程一、对系统数学建模如图一所示，被控参数2h ∆的动态方程可由下面几个关系式导出： 液箱A ：dt h d C Q Q i 111∆=∆-∆ 液箱B ：dth d C Q Q 2221∆=∆-∆ 111/Q h R ∆∆= 222/Q h R ∆∆= u K Q u i ∆=∆消去中间变量，可得：u K h dt h d T T dt h d T T ∆=∆+∆++∆222122221)( 式中，21,C C ——两液槽的容量系数21,R R ——两液槽的出水端阻力 111C R T =——第一个容积的时间常数 222C R T =——第二个容积的时间常数 2R K K u =_双容对象的放大系数其传递函数为：1)()()()(212212+++=∆∆=S T T S T T KS U S H S G二．对模型特性进行分析，绘出bode,奈氏图，阶跃反应曲线 当输入为阶跃响应时的Matlab 仿真： 令T1=T2=6；K=1112361)()()(22++=∆∆=S S S U S H S G 2)16(1+=S单位阶跃响应的MATLAB 程序： num1=[1];den1=[36 12 1]; G1=tf(num1,den1); figure(1); step(G1);xlabel('时间(sec)');ylabel('输出响应');title('二阶系统单位阶跃响应'); step(G1,100); 运行结果如下：阶跃反应曲线：图1c(∞)=1; c(t p )=1; t p =45.5s; t d =10s; t s =45.5s; 最大超调量：δ(t p )= [c(t p )- c(∞)]/ c(∞)*100%=0%稳态误差分析： 开环传递函数112361)()()(22++=∆∆=S S S U S H S G ，稳态误差1=ss e ；用MATLAB绘制的奈氏图如下图2所示，其程序如下：nyquist([1],conv([6 1],[6 1]))图2在工程实践中，一般希望正相角裕度r为45o~60o,增益裕度Kg10≥dB,即Kg3≥。

自动控制原理课程设计报告材料一、引言自动控制原理是现代工程领域中一门重要的学科，它涉及到控制系统的设计、分析和优化。

本课程设计报告旨在介绍我所完成的自动控制原理课程设计，并详细阐述设计过程、实验结果及分析。

二、设计目标本次课程设计的目标是设计一个能够实现温度控制的自动控制系统。

通过该系统，能够实时监测温度变化并根据设定的温度范围自动调节加热器的工作状态，以保持温度在设定范围内稳定。

三、设计原理1. 系统框架设计的自动控制系统由传感器、控制器和执行器组成。

传感器负责实时监测温度变化，控制器根据传感器的反馈信号进行判断和控制决策，执行器则根据控制器的指令调节加热器的工作状态。

2. 控制算法本次设计采用了经典的比例-积分-微分（PID）控制算法。

PID控制器通过计算误差的比例、积分和微分部分的权重，来调节执行器的输出信号，以实现对温度的精确控制。

3. 系统建模为了进行系统控制算法的设计和分析，我们需要对系统进行建模。

本次设计中，我们采用了一阶惯性环节模型来描述加热器和温度传感器之间的关系。

四、实验步骤1. 硬件搭建首先，我们搭建了一个实验平台，包括加热器、温度传感器、控制器和执行器等硬件设备。

确保各个设备之间的连接正确并稳定。

2. 参数调节接下来，我们通过对PID控制器的参数进行调节，使得系统能够快速响应、稳定控制。

通过试验和调整，我们得到了最优的PID参数。

3. 实验数据采集在实验过程中，我们采集了一系列的温度数据，包括初始温度、设定温度和实际温度等。

同时，记录了控制器的输出信号和执行器的工作状态。

4. 数据分析与结果验证通过对实验数据的分析，我们验证了设计的自动控制系统的性能。

分析结果表明，该系统能够准确地控制温度在设定范围内波动，并具有良好的稳定性和鲁棒性。

五、实验结果与讨论1. 温度控制精度经过多次实验，我们得到了控制系统的温度控制精度。

结果表明，系统能够将温度控制在设定范围内，误差较小。

2. 响应时间实验结果显示，系统对温度变化的响应时间较短，能够快速调节加热器的工作状态以保持温度稳定。

信息科学与工程学院课程设计报告书课程名称：自动控制原理课程设计班级：自动化2010级3班学号：姓名：指导教师：2013年1月一．需求分析1.设计题目已知单位负反馈系统被控制对象的开环传递函数)11.0(s G 0+=s s K）（用串联校正的频率域方法对系统进行串联校正设计。

2.设计要求及系统功能分析任务一：用串联校正的频率域方法对系统进行串联校正设计，使闭环系统同时满足如下动态及静态性能指标：（1）在单位斜坡信号t t r =)(作用下，系统的稳态误差005.0≤ss e ； （2）系统校正后，相位裕量045>γ （3）系统校正后，幅值穿越频率50c2>ω任务二：若采用数字控制器来实现任务一设计的控制器，给出数字控制器的差分方程表示或离散传递函数（Z 变换）表示。

仿真验证采用数字控制器后闭环系统的性能，试通过仿真确定满足任务一指标的最大的采样周期T. （注：T 结果不唯一）。

二．校正前系统性能分析校正前系统的开环传递函数为 )11.0()(0+=s s Ks G由设计要求（1）005.0≤ss e ,得K e ss 1=，故有200K ≥从而系统的开环传递函数为ss s G 102000)(20+=系统的闭环传递函数为2000102000)(20++=Φs s s系统的闭环单位斜坡响应的拉氏变换为)(12000s 102000120001020001)()(R s C '0232200s ss s s s s s s s Φ∙=++∙=++∙=Φ=）（即对)(s Φ的斜坡响应对应于对)('s Φ的阶跃响应。

系统的时域性能（程序参见《自动控制原理（第二版）》（吴怀宇、廖家平主编）Page102）%%系统未校正前闭环单位斜坡响应num=[2000];den=[1,10,2000,0]; t=[0:0.1:20];y=step(num,den,t); plot(t,t,t,y); grid;xlabel('time');ylabel('input and output'); title('校正前系统的斜坡响应');系统的频域性能（程序参见《自动控制原理（第二版）》（吴怀宇、廖家平主编）Page208）%%系统未校正前伯德图 num=[200];den=[0.1 1 0];sys=tf(num,den);w=logspace(-1,4,100) bode(h,w); grid;[Gm,pm,wcp,wcg]=margin(sys); Gmdb=20*log10(Gm); [Gmdb,pm,wcp,wcg]得到系统的稳态裕度：增益裕度gm 、相位裕度pm 、相角穿越频率wcg 、幅值穿越频率wcp由结果知：相位裕度000457580.12<=γ幅值穿越频率s rad s rad 501649.441c <=ω不符合系统的性能指标要求，因此需要进行校正，根据题目要求，采用串联超前校正。

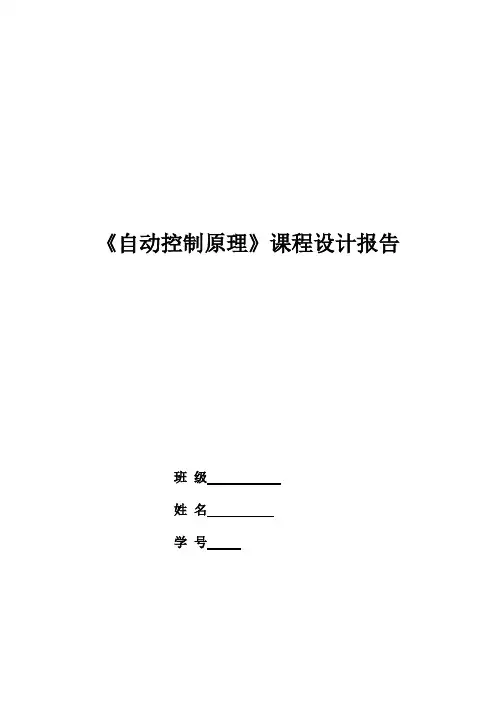

《自动控制原理》课程设计报告班级姓名学号2013 年12 月26 日初始条件: 设单位反馈控制系统的开环传递函数为,试设计一串联校正装置, 使系统满足如下性能指标：静态速度误差系数, 相角裕度。

1.1设计原理所谓校正, 就是在系统中加入一些其参数可以根据需要而改变的机构或装置, 使系统整个特性发生变化, 从而满足给定的各项性能指标。

系统校正的常用方法是附加校正装置。

按校正装置在系统中的位置不同, 系统校正分为串联校正、反馈校正和复合校正。

按校正装置的特性不同, 又可分为超前校正、滞后校正和滞后-超前校正、PID校正。

这里我们主要讨论串联校正。

一般来说, 串联校正设计比反馈校正设计简单, 也比较容易对信号进行各种必要的形式变化。

在直流控制系统中, 由于传递直流电压信号, 适于采用串联校正;在交流载波控制系统中, 如果采用串联校正, 一般应接在解调器和滤波器之后, 否则由于参数变化和载频漂移, 校正装置的工作稳定性很差。

串联超前校正是利用超前网络或PD控制器进行串联校正的基本原理, 是利用超前网络或PD控制器的相角超前特性实现的, 使开环系统截止频率增大, 从而闭环系统带宽也增大, 使响应速度加快。

在有些情况下采用串联超前校正是无效的, 它受以下两个因素的限制:1）闭环带宽要求。

若待校正系统不稳定, 为了得到规定的相角裕度, 需要超前网络提高很大的相角超前量。

这样, 超前网络的a值必须选得很大, 从而造成已校正系统带宽过大, 使得通过系统的高频噪声电平很高, 很可能使系统失控。

2) 在截止频率附近相角迅速减小的待校正系统, 一般不宜采用串联超前校正。

因为随着截止频率的睁大, 待校正系统相角迅速减小, 使已校正系统的相角裕度改善不大, 很难得到足够的相角超调量。

串联滞后校正是利用滞后网络PID控制器进行串联校正的基本原理, 利用其具有负相移和负幅值的特斜率的特点, 幅值的压缩使得有可能调大开环增益, 从而提高稳定精度, 也能提高系统的稳定裕度。

课程设计自动控制原理一、教学目标本节课的学习目标包括知识目标、技能目标和情感态度价值观目标。

知识目标要求学生掌握自动控制原理的基本概念、原理和应用；技能目标要求学生能够运用自动控制原理分析和解决实际问题；情感态度价值观目标要求学生培养对自动控制原理的兴趣和好奇心，提高学生学习的积极性和主动性。

通过本节课的学习，学生将能够：1.理解自动控制原理的基本概念和原理；2.掌握自动控制系统的分析和设计方法；3.能够运用自动控制原理解决实际问题；4.培养对自动控制原理的兴趣和好奇心，提高学习的积极性和主动性。

二、教学内容本节课的教学内容主要包括自动控制原理的基本概念、原理和应用。

具体包括以下几个方面：1.自动控制原理的定义和发展历程；2.自动控制系统的分类和基本原理；3.控制器的设计方法和应用；4.自动控制原理在实际工程中的应用案例。

教学内容的安排和进度如下：1.第一课时：介绍自动控制原理的定义和发展历程；2.第二课时：讲解自动控制系统的分类和基本原理；3.第三课时：介绍控制器的设计方法和应用；4.第四课时：分析自动控制原理在实际工程中的应用案例。

三、教学方法为了激发学生的学习兴趣和主动性，本节课采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。

1.讲授法：通过教师的讲解，向学生传授自动控制原理的基本概念和原理；2.讨论法：引导学生参与课堂讨论，培养学生的思考能力和团队合作精神；3.案例分析法：分析实际工程中的应用案例，让学生更好地理解和掌握自动控制原理；4.实验法：安排实验环节，让学生动手实践，提高学生的实际操作能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，本节课选择和准备以下教学资源：1.教材：选用《自动控制原理》教材，作为学生学习的主要参考资料；2.参考书：推荐学生阅读《现代自动控制原理》等参考书籍，加深对自动控制原理的理解；3.多媒体资料：制作PPT课件，通过图片、动画等形式展示自动控制原理的相关概念和原理；4.实验设备：准备自动控制系统实验设备，让学生进行实际操作和观察。

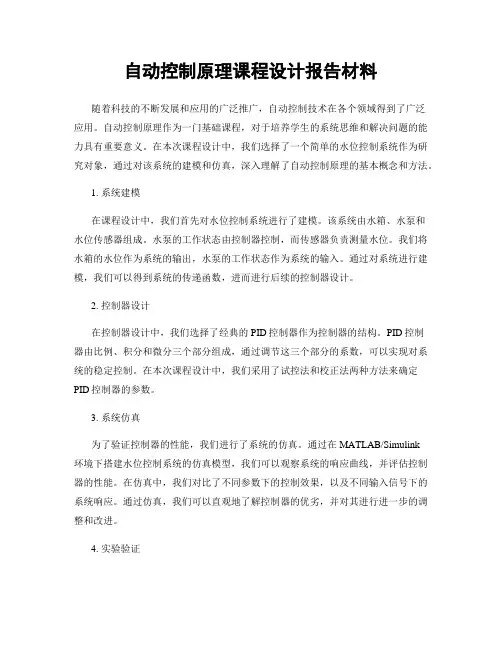

自动控制原理课程设计报告材料随着科技的不断发展和应用的广泛推广，自动控制技术在各个领域得到了广泛应用。

自动控制原理作为一门基础课程，对于培养学生的系统思维和解决问题的能力具有重要意义。

在本次课程设计中，我们选择了一个简单的水位控制系统作为研究对象，通过对该系统的建模和仿真，深入理解了自动控制原理的基本概念和方法。

1. 系统建模在课程设计中，我们首先对水位控制系统进行了建模。

该系统由水箱、水泵和水位传感器组成。

水泵的工作状态由控制器控制，而传感器负责测量水位。

我们将水箱的水位作为系统的输出，水泵的工作状态作为系统的输入。

通过对系统进行建模，我们可以得到系统的传递函数，进而进行后续的控制器设计。

2. 控制器设计在控制器设计中，我们选择了经典的PID控制器作为控制器的结构。

PID控制器由比例、积分和微分三个部分组成，通过调节这三个部分的系数，可以实现对系统的稳定控制。

在本次课程设计中，我们采用了试控法和校正法两种方法来确定PID控制器的参数。

3. 系统仿真为了验证控制器的性能，我们进行了系统的仿真。

通过在MATLAB/Simulink环境下搭建水位控制系统的仿真模型，我们可以观察系统的响应曲线，并评估控制器的性能。

在仿真中，我们对比了不同参数下的控制效果，以及不同输入信号下的系统响应。

通过仿真，我们可以直观地了解控制器的优劣，并对其进行进一步的调整和改进。

4. 实验验证为了进一步验证控制器的性能，我们进行了实验验证。

在实验中，我们搭建了一个小型的水位控制系统，并将所设计的PID控制器应用于其中。

通过实验，我们可以观察到实际系统的响应，并与仿真结果进行对比。

实验结果表明，所设计的PID控制器能够有效地控制水位，实现系统的稳定控制。

5. 总结与展望通过本次课程设计，我们深入学习了自动控制原理的基本概念和方法。

通过对水位控制系统的建模、控制器设计、系统仿真和实验验证，我们掌握了自动控制的基本原理和技术手段。

《自动控制理论》课程设计任务书一、课程设计(综合实验)的目的与要求本课程为《自动控制理论A》的课程设计，是课堂的深化。

设置《自动控制理论A》课程设计的目的是使MATLAB成为学生的基本技能，熟悉MATLAB这一解决具体工程问题的标准软件，能熟练地应用MATLAB软件解决控制理论中的复杂和工程实际问题，并给以后的模糊控制理论、最优控制理论和多变量控制理论等奠定基础。

作为自动化专业的学生很有必要学会应用这一强大的工具，并掌握利用MATLAB对控制理论内容进行分析和研究的技能，以达到加深对课堂上所讲内容理解的目的。

通过使用这一软件工具把学生从繁琐枯燥的计算负担中解脱出来，而把更多的精力用到思考本质问题和研究解决实际生产问题上去。

通过此次计算机辅助设计，学生应达到以下的基本要求：1.能用MATLAB软件分析复杂和实际的控制系统。

2.能用MATLAB软件设计控制系统以满足具体的性能指标要求。

3.能灵活应用MATLAB的CONTROL SYSTEM 工具箱和SIMULINK仿真软件，分析系统的性能。

二、主要内容1．前期基础知识，主要包括MATLAB系统要素，MATLAB语言的变量与语句，MATLAB的矩阵和矩阵元素，数值输入与输出格式，MATLAB系统工作空间信息，以及MATLAB的在线帮助功能等。

2．控制系统模型，主要包括模型建立、模型变换、模型简化，Laplace变换等等。

3．控制系统的时域分析，主要包括系统的各种响应、性能指标的获取、零极点对系统性能的影响、高阶系统的近似研究，控制系统的稳定性分析，控制系统的稳态误差的求取。

4．控制系统的根轨迹分析，主要包括多回路系统的根轨迹、零度根轨迹、纯迟延系统根轨迹和控制系统的根轨迹分析。

5．控制系统的频域分析，主要包括系统Bode图、Nyquist图、稳定性判据和系统的频域响应。

6．控制系统的校正，主要包括根轨迹法超前校正、频域法超前校正、频域法滞后校正以及校正前后的性能分析。

自动控制原理课程设计.1. 课程设计问题描述：设计一个基于PID控制器的温度控制系统，该系统可以对加热器进行控制，使得加热器在正常工作温度范围内，能够稳定工作，并且能够自动调节加热器的加热功率，以确保系统能够快速、准确、稳定地达到所需的目标温度。

2. 设计目标：- 设计一个功能完整的温度控制系统，该系统可以通过PID控制器实现自动调节加热器的电力输出，以确保系统能够稳定工作。

- 设计一个能够迅速、准确地响应输入变化的系统，该系统对于任何输入变化都能够快速进行反应，以确保系统能够在最短时间内恢复到目标状态。

- 设计一个可靠的系统，该系统能够稳定工作，并且能够应对过度负载等异常情况，防止系统发生过载或损坏。

3. 计划实施步骤：- 步骤一：确定系统的物理参数与数学模型，以确定系统的特性和性能。

- 步骤二：精确计算系统的PID参数，以确保系统能够稳定工作并具有良好的响应性能。

- 步骤三：开发系统的硬件，包括传感器、控制器和执行器等组件。

- 步骤四：开发系统的软件，包括PID算法的实现和系统控制逻辑的实现等。

- 步骤五：进行系统的测试与验证，并对系统进行性能分析与评估。

- 步骤六：进行系统的优化，以进一步提高系统的性能和稳定性，并满足实际使用的需求。

- 步骤七：对系统进行部署，并进行实际使用与维护。

4. 关键技术问题：- 确定PID控制器的参数，并进行优化和调整，以实现系统的稳定性和性能。

- 设计和开发系统的硬件和软件，包括传感器、控制器和执行器等组件，以实现系统的功能和要求。

- 进行基于问题求解的综合性实验，将课堂学习的理论知识运用到实际中。

- 进行系统性能分析和评估，并进行系统可靠性评估与优化，以保证系统具有良好的稳定性和性能。

- 进行实验数据采集和处理，并进行数据可视化与分析，以获得更为细致、准确的数据信息。

一、自动控制的相关概念1含义所谓自动控制，是指在没有人直接参与的情况下，利用外加的设备或装置〔称控制装置或控制器〕，使机器、设备或生产过程〔统称被控对象〕的某个工作状态或参数〔即被控量〕自动地按照预定的规律运行。

2控制系统类型（1）开环控制系统只有输入量的前向控制作用，输出量并不反应回来影响输入量的控制作用，因而，我们将它称为开环控制系统〔Open-Loop Control System〕。

开环控制系统可用如下图表示。

开环系统的优点——结构简单，系统稳定性好，调试方便，本钱低。

因此，在输入量和输出量之间的关系固定，且内部参数或外部负载等扰动因素不大，或这些扰动因素可以预测并进展补偿的前提下，应尽量采用开环控制系统。

开环控制的缺点——当控制过程中受到来自系统外部的各种扰动因素，如负载变化、电源电压波动等，以与来自系统内部的扰动因素，如元件参数变化等，都将会直接影响到输出量，而控制系统不能自动进展补偿。

因此，开环系统对元器件的精度要求较高。

（2）闭环控制系统闭环控制系统〔Close-Loop Control System〕又称反应控制系统〔Feedback Control System〕，是在闭环控制系统中，把输出量检测出来，经过物理量的转换，再反应到输入端去与给定值〔参考输入〕进展比拟〔相减〕，并利用比拟后的偏差信号，以一定的控制规律产生控制作用，抑制内部或外部扰动对输出量的影响，逐步减小以至消除这一偏差，从而实现要求的控制性能。

闭环控制的优点——抑制扰动能力强，与开环控制相比，对参数变化不敏感，并能获得满意的动态特性和控制精度。

闭环控制的缺点——但是引入反应增加了系统的复杂性，如果闭环系统参数的选取不适当，系统可能会产生振荡，甚至系统失稳而无法正常工作，这是自动控制理论和系统设计必须解决的重要问题。

3自动控制系统的组成·被控对象〔或过程〕——又称控制对象或受控对象，指需要对它的某个特定的量进展控制的设备或过程。

《自动控制原理》课程设计（理工类)课程名称：自动控制原理专业班级： 08自动化（1）班学生学号： 0804110601 学生姓名：丁丽华所属院部：机电工程学院指导教师：陈丽换2009 —-2010 学年第二学期金陵科技学院教务处制金 陵 科 技 学 院《自动控制原理》课程设计任务书课程序号 32 课程编号04184500实践序号 10 设计名称 自动控制原理课程设计 适用年级、专业 08自动化 时间 1 周一、 设计目的:1、 了解控制系统设计的一般方法、步骤。

2、 掌握对系统进行稳定性分析、稳态误差分析以及动态特性分析的方法.3、 掌握利用MATLAB 对控制理论内容进行分析和研究的技能。

4、 提高分析问题解决问题的能力。

二、 设计内容与要求：设计内容：1、阅读有关资料。

2、对系统进行稳定性分析、稳态误差分析以及动态特性分析。

3、绘制根轨迹图、Bode 图、Nyquist 图。

4、设计校正系统，满足工作要求。

设计条件：1、已知单位负反馈系统被控制对象的传递函数为K G(S)S(S 1)(S 2)=++设计要求：1、能用MATLAB 解复杂的自动控制理论题目。

2、能用MATLAB 设计控制系统以满足具体的性能指标.3、能灵活应用MATLAB 的CONTROL SYSTEM 工具箱和SIMULINK 仿 真软件，分析系统的性能。

设计题目: 0K G(S)S(S 1)(S 2)=++，试用频率法设计串联滞后——超前校正装置，使系统的相角裕量045γ≥，静态速度误差系数1v K 10s -=,截止频率不低于1.5rad s设计步骤：1、静态速度误差系数1v K 10s -=，即当S —>0时，K G(S)S(S 1)(S 2)=++=10,解得K 0=20s -1。

即被控对象的开环传递函数:G （S)=)2)(1(20++S S S 。

2、滞后校正器的传递函数为：G C1(S)=TSbTS++11根据题目要求，取校正后系统的截止频率W C =1.5rad/s ，先试取b=0。

《自动控制原理》课程设计提纲一、设计目的通过课程设计，在掌握自动控制理论基本原理、一般电学系统自动控制方法的基础上，用MATLAB实现系统的仿真与调试。

二、设计要求收集和查阅有关技术资料，独立完成所承担的设计课题的全部内容，初步掌握设计原则、设计方法、设计步骤和设计规范的应用；对工程设计方案进行选择和分析；绘制设计图；撰写说明书。

具体要求如下：1、根据所学控制理论知识（频率法、根轨迹法等）进行人工设计校正装置，初步设计出校正装置传递函数形式及参数；2、使用MATLAB和Simulink，对加入的校正装置的系统进行进行动态仿真，并在计算机上对人工设计系统进行仿真调试，使其满足技术要求；3、确定校正装置的电路形式及电路参数（选作）；4、完成设计报告。

设计报告书的撰写。

具体内容包括如下五个部分。

1）设计任务书2）设计过程人工设计过程包括计算数据、系统校正前后及校正装置的Bode图（在半对数坐标纸上）、校正装置传递函数、性能指标验算数据。

计算机辅助设计过程包括Simulink仿真框图、Bode图、阶跃响应曲线、性能指标要求的其他曲线。

3）校正装置电路图4）设计结论5）设计后的心得体会，6）参考文献设计过程与步骤（1）系统分析，计算系统性能指标。

（2）按系统指标要求人工设计校正系统。

利用半对数坐标纸手工绘制系统校正前、后及校正装置的Bode图或根轨迹图；确定校正装置的传递函数；验算校正后的系统是否满足要求性能指标。

（3）计算机辅助设计利用MATLAB语言对系统进行辅助设计、仿真和调试。

（4）确定校正装置的电路形式及其参数。

本课程设计以设计报告的形式提交，要求论点清楚，论据充分，结构合理；分析问题有层次。

包括设计思想，设计过程，绘图（曲线），数字仿真和总结，列出参考文献。

自动控制原理课程设计题目专业电气工程及其自动化专业姓名班级学号指导教师职称郑州航空工业管理学院机电工程学院2014 年12 月。
