开关电源稳定性分析

电力电子技术中的开关电源稳定性问题解决方案在电力电子技术领域，开关电源被广泛应用于各种电子设备中，如电脑、电视、手机等。

然而，开关电源在工作过程中可能会遇到一些稳定性问题，如输出电压波动、负载调整时的响应速度慢等。

为了解决这些问题，工程师们提出了一系列解决方案，以提高开关电源的稳定性。

本文将介绍一些常见的解决方案，并探讨其优缺点。

1. 负载平衡控制负载平衡控制是一种通过调整负载来提高开关电源稳定性的方法。

通过监测负载的变化，控制电源输出电压的稳定性。

具体来说，可以通过增加负载电流的计算方法，以达到平衡负载的目的。

虽然这种方法可以在一定程度上提高稳定性，但是其优势在于简单易行，缺点在于无法解决电源本身的波动问题。

2. 调整开关频率开关频率是开关电源的一个重要参数，它对其稳定性有着直接影响。

通过调整开关频率，可以降低输出电压的波动程度，提高开关电源的稳定性。

研究表明，较高的开关频率可以减少输出电压的波动，但也会增加电源的功耗。

因此，在选择开关频率时，需要综合考虑功耗和稳定性之间的权衡。

此外，还可以通过采用多重开关频率的控制方法来提高稳定性。

3. 使用反馈控制反馈控制是一种常见且有效的方法，用于提高开关电源的稳定性。

通过采集输出电压、电流等参数，并将其与设定值进行比较，通过调节控制回路来实现对电源的稳定控制。

这种方法可以及时检测并纠正电源输出的偏差，以达到稳定的输出效果。

然而，反馈控制的缺点在于需要较复杂的电路设计，并且容易受到环境干扰。

4. 推嵌式磁控制推嵌式磁控制是一种应用于开关电源的新技术，它可以提高电源的稳定性和效率。

通过在开关电源输入端添加嵌入式磁性元件，可以减少输出电压的波动，并提高稳定性。

这种技术还具有体积小、重量轻等优点。

然而，其缺点在于需要较高的成本投入和复杂的制造工艺。

5. 使用滤波器滤波器是一种常见的用于抑制电源噪声的装置，也可以用来提高开关电源的稳定性。

通过将滤波器连接在电源输出端，可以有效地滤除输出电压中的高频噪声，提供更稳定的输出电压。

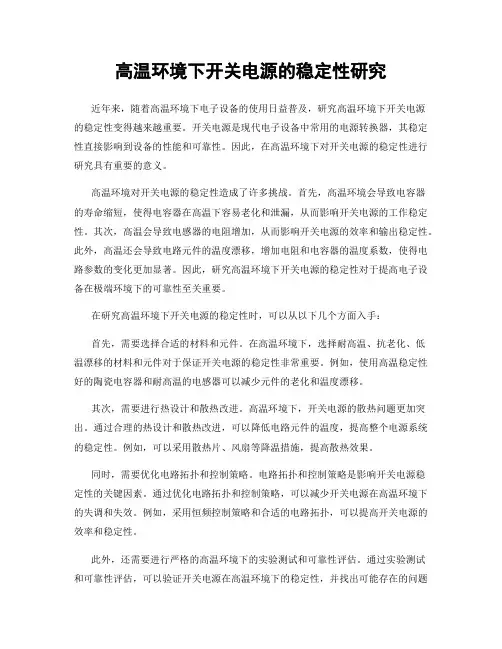

高温环境下开关电源的稳定性研究近年来，随着高温环境下电子设备的使用日益普及，研究高温环境下开关电源的稳定性变得越来越重要。

开关电源是现代电子设备中常用的电源转换器，其稳定性直接影响到设备的性能和可靠性。

因此，在高温环境下对开关电源的稳定性进行研究具有重要的意义。

高温环境对开关电源的稳定性造成了许多挑战。

首先，高温环境会导致电容器的寿命缩短，使得电容器在高温下容易老化和泄漏，从而影响开关电源的工作稳定性。

其次，高温会导致电感器的电阻增加，从而影响开关电源的效率和输出稳定性。

此外，高温还会导致电路元件的温度漂移，增加电阻和电容器的温度系数，使得电路参数的变化更加显著。

因此，研究高温环境下开关电源的稳定性对于提高电子设备在极端环境下的可靠性至关重要。

在研究高温环境下开关电源的稳定性时，可以从以下几个方面入手：首先，需要选择合适的材料和元件。

在高温环境下，选择耐高温、抗老化、低温漂移的材料和元件对于保证开关电源的稳定性非常重要。

例如，使用高温稳定性好的陶瓷电容器和耐高温的电感器可以减少元件的老化和温度漂移。

其次，需要进行热设计和散热改进。

高温环境下，开关电源的散热问题更加突出。

通过合理的热设计和散热改进，可以降低电路元件的温度，提高整个电源系统的稳定性。

例如，可以采用散热片、风扇等降温措施，提高散热效果。

同时，需要优化电路拓扑和控制策略。

电路拓扑和控制策略是影响开关电源稳定性的关键因素。

通过优化电路拓扑和控制策略，可以减少开关电源在高温环境下的失调和失效。

例如，采用恒频控制策略和合适的电路拓扑，可以提高开关电源的效率和稳定性。

此外，还需要进行严格的高温环境下的实验测试和可靠性评估。

通过实验测试和可靠性评估，可以验证开关电源在高温环境下的稳定性，并找出可能存在的问题和改进的空间。

例如，可以进行高温老化实验、高温长时间工作实验等，评估开关电源在高温环境下的性能和可靠性。

总之，高温环境下开关电源的稳定性研究具有重要的意义。

开关电源的测试方法开关电源是一种将交流电转换为直流电的电源装置，广泛应用于各种电子设备中。

为了确保开关电源的安全性和可靠性，在生产过程中需要进行各种测试。

下面是一些常用的开关电源测试方法的介绍。

1.输入电压范围测试：开关电源的输入电压范围通常在规格书中给出，测试时需使用恒流源或者电阻负载，逐渐调整输入电压，记录开关电源正常工作的最低和最高输入电压。

2.静态负载测试：静态负载测试用于测试开关电源在不同负载条件下的输出电压和电流稳定性。

首先，将开关电源连接到标准负载上，然后改变负载电阻（或电流），记录输出电压和电流的变化。

通过与规格书中的要求进行比较，评估开关电源的输出稳定性。

3.动态响应测试：动态响应测试用于测试开关电源在负载变化时的响应速度和稳定性。

测试时首先将开关电源加载到一个稳定的状态，然后进行负载变化，如从无负载到满负载，或者从满负载到无负载，记录输出电压和电流的变化。

通过与规格书中的要求进行比较，评估开关电源的动态响应能力。

4.效率测试：效率测试用于评估开关电源的能量转换效率。

测试时，将开关电源连接到一个恒定的负载上，然后测量输入功率和输出功率，计算开关电源的转换效率。

通常，测试点包括整个负载范围和不同输入电压下的效率。

5.温度测试：温度测试用于评估开关电源在不同负载和温度条件下的工作可靠性。

测试时，将开关电源加载到一个特定的负载上，然后在不同的温度环境中进行测试，记录开关电源的温度、负载和时间。

通过与规格书中的要求进行比较，评估开关电源的工作可靠性。

6.电磁兼容性测试：电磁兼容性测试用于评估开关电源在电磁环境中的抗干扰能力和干扰产生能力。

测试时，将开关电源连接到一个标准负载上，然后引入不同的电磁场（如辐射场和传导场）进行测试，记录开关电源的输出噪声和接受到的外部干扰。

通过与规格书中的要求进行比较，评估开关电源的电磁兼容性。

除了上述测试方法，还可以进行其他测试，如输入和输出电流纹波测试、过压保护测试、短路保护测试等。

电力电子技术中的开关电源稳定性问题解决在电力电子技术领域中，开关电源的稳定性问题一直是一个关注的焦点。

开关电源的稳定性直接影响着整个电力系统的可靠性和效果。

本文将探讨电力电子技术中开关电源稳定性问题的解决方法。

一、开关电源的稳定性问题概述开关电源作为一种常用的电力电子设备，具有高能效、小体积和可调性强等特点，被广泛应用于各个领域。

然而，由于其整流环节存在的开关行为和功率因素调节等原因，导致开关电源在工作过程中容易产生一些稳定性问题。

例如输出电压波动大、远离设定值、负载响应能力差等。

二、稳定性问题的原因分析1. 开关动作不精确：开关电源的稳定性问题往往与开关件的精度有关。

开关电源在开关过程中既要迅速切换又要保持较高的精度，若开关动作不准确，就会导致输出电压波动。

2. 电路参数变化：开关电源的电路参数可能会随着温度变化、元器件老化等因素而发生变化。

这些参数的变化可能导致开关电源的输出电压产生波动或偏离设定值。

3. 输入电源的干扰：开关电源在工作时，输入电源可能会受到外界干扰，如电磁辐射、电压波动等。

这些干扰可能会传导到开关电源输出端，引起输出电压的不稳定性。

三、解决开关电源稳定性问题的方法1. 优化开关设计：通过改进开关电源的设计，提高开关件的精度和动作准确性，减小开关动作带来的波动。

可以采用高精度的开关元器件，优化控制算法，提升开关电源的稳定性。

2. 对电路参数进行补偿调节：通过对开关电源的电路参数进行实时监测和测量，利用反馈控制算法对电路参数进行补偿调节，使得开关电源在工作过程中能够自动适应参数变化，提高稳定性。

3. 增加滤波电路：在开关电源输出端加入滤波电路，能够有效地滤除输入电源的干扰信号和谐波成分。

滤波电路的设计应考虑到频域特性和干扰的消除效果，以提高开关电源的稳定性。

4. 提高工作温度范围和负载适应能力：开关电源在设计中考虑到工作温度范围和负载变化的适应能力，使其在不同工况下能够保持较好的稳定性。

开关电源环路稳定的实验方式方法6.5 开关电源环路稳定的试验方法前面频率特性分析方法是以元器件小信号参数为基础，同时在线性范围内，似乎很准确。

但有时很难做到，例如电解电容ESR不准确且随温度和频率变化；电感磁芯磁导率不是常数，还有由于分布参数或工艺限制，电路存在分布参数等等，使得分析结果不可能完全吻合，有时甚至相差甚远。

分析方法只是作为实际调试的参考和指导。

因此，在有条件的情况下，直接通过测量运算放大器以外的环路的频率响应，根据6.4节的理论分析，利用测得的频率特性选择Venable误差放大器类型，对环路补偿，并通过试验检查补偿结果，应当说这是最直接和最可靠设计方法。

采用这个方法，你可以在一个星期之内将你的电源闭环调好。

前提条件是你应当有一台网络分析仪。

6.5.1 如何开环测试响应桥式、半桥、推挽、正激以及Buck变换器都有一个LC滤波电路，输出功率电路对系统性能影响最大。

为了讨论方便，以图6.31为例来说明测试方法，重画为图6.48(a)。

电路参数为：输入电压115V，输出电压为5V，如前所述，滤波电感和电容分别为L=15μH，C=2600μF，PWM控制器采用UC1524,它的锯齿波幅值为3V，只用两路脉冲中的一路，最大占空比为0.5。

为了测量小信号频率特性，变换器必须工作在实际工作点：额定输出电压、占空比和给定的负载电流。

从前面分析知道，如果把开关电源看着放大器，放大器的输入就是参考电压。

从反馈放大器电路拓扑来说，开关电源的闭环是一个以参考电压为输入的电压串联负反馈电路。

输入电源的变化和/或负载变化是外界对反馈控制环路的扰动信号。

取样电路是一个电阻网络的分压器，分压比就是反馈系数，一般是固定的（R2/(R1+R2)）。

参考电压（相应于放大器的输入电压）稳定不变，即变化量为零，输出电压也不变(5V)。

如上所述，所有三种误差放大器都有一个原点极点。

在低频闭环时，由于原点极点增益随频率减少而增高（即在反馈回路电容）在很低频率，有一个最大增益，由误差放大器开环增益决定。

•众所周知，任何闭环系统在增益为单位增益l，且内部随频率变化的相移为360°时，该闭环控制系统都会存在不稳定的可能性。

因此几乎所有的开关电源都有一个闭环反馈控制系统，从而能获得较好的性能。

在负反馈系统中，控制放大器的连接方式有意地引入了180°相移，如果反馈的相位保持在180°以内，那么控制环路将总是稳定的。

当然，在现实中这种情况是不会存在的，由于各种各样的开关延时和电抗引入了额外的相移，如果不采用适合的环路补偿，这类相移同样会导致开关电源的不稳定。

1 稳定性指标衡量开关电源稳定性的指标是相位裕度和增益裕度。

相位裕度是指：增益降到0dB时所对应的相位。

增益裕度是指：相位为零时所对应的增益大小(实际是衰减)。

在实际设计开关电源时，只在设计反激变换器时才考虑增益裕度，设计其它变换器时，一般不使用增益裕度。

在开关电源设计中，相位裕度有两个相互独立作用：一是可以阻尼变换器在负载阶跃变化时出现的动态过程；另一个作用是当元器件参数发生变化时，仍然可以保证系统稳定。

相位裕度只能用来保证“小信号稳定”。

在负载阶跃变化时，电源不可避免要进入“大信号稳定”范围。

工程中我们认为在室温和标准输入、正常负载条件下，环路的相位裕度要求大于45°。

在各种参数变化和误差情况下，这个相位裕度足以确保系统稳定。

如果负载变化或者输入电压范围变化非常大，考虑在所有负载和输入电压下环路和相位裕度应大于30°。

如图l所示为开关电源控制方框示意图，开关电源控制环路由以下3部分构成。

(1)功率变换器部分，主要包含方波驱动功率开关、主功率变压器和输出滤波器；(2)脉冲宽度调节部分，主要包含PWM脉宽比较器、图腾柱功率放大；(3)采样、控制比较放大部分，主要包含输出电压采样、比较、放大(如TL431)、误差放大传输(如光电耦合器)和PWM集成电路部集成的电压比较器(这些放大器的补偿设计最大程度的决定着开关电源系统稳定性，是设计的重点和难点)。

6.5 开关电源环路稳定的试验方法前面频率特性分析方法是以元器件小信号参数为基础，同时在线性范围内，似乎很准确。

但有时很难做到，例如电解电容ESR 不准确且随温度和频率变化；电感磁芯磁导率不是常数，还有由于分布参数或工艺限制，电路存在分布参数等等，使得分析结果不可能完全吻合，有时甚至相差甚远。

分析方法只是作为实际调试的参考和指导。

因此，在有条件的情况下，直接通过测量运算放大器以外的环路的频率响应，根据6.4节的理论分析，利用测得的频率特性选择Venable 误差放大器类型，对环路补偿，并通过试验检查补偿结果，应当说这是最直接和最可靠设计方法。

采用这个方法，你可以在一个星期之内将你的电源闭环调好。

前提条件是你应当有一台网络分析仪。

6.5.1 如何开环测试响应桥式、半桥、推挽、正激以及Buck 变换器都有一个LC 滤波电路，输出功率电路对系统性能影响最大。

为了讨论方便，以图6.31为例来说明测试方法，重画为图 6.48(a)。

电路参数为：输入电压115V ，输出电压为5V ，如前所述，滤波电感和电容分别为L =15μH ，C =2600μF ，PWM 控制器采用UC1524,它的锯齿波幅值为3V ，只用两路脉冲中的一路，最大占空比为0.5。

为了测量小信号频率特性，变换器必须工作在实际工作点：额定输出电压、占空比和给定的负载电流。

从前面分析知道，如果把开关电源看着放大器，放大器的输入就是参考电压。

从反馈放大器电路拓扑来说，开关电源的闭环是一个以参考电压为输入的电压串联负反馈电路。

输入电源的变化和/或负载变化是外界对反馈控制环路的扰动信号。

取样电路是一个电阻网络的分压器，分压比就是反馈系数，一般是固定的（R2/(R1+R2)）。

参考电压（相应于放大器的输入电压）稳定不变，即变化量为零，输出电压也不变(5V)。

如上所述，所有三种误差放大器都有一个原点极点。

在低频闭环时，由于原点极点增益随频率减少而增高（即在反馈回路电容）在很低频率，有一个最大增益，由误差放大器开环增益决定。

开关电源的质量分析报告开关电源的质量分析报告一、引言开关电源作为一种常见的电子电源，广泛应用于各行各业。

开关电源的质量直接影响到设备的可靠性、耐用性以及安全性。

因此，对开关电源的质量进行分析是非常必要的。

二、质量分析1. 电气性能电气性能是开关电源的核心指标之一。

主要包括输出电压、输出电流、输出功率、效率、波动和噪声等参数。

高质量的开关电源应能稳定输出满足设备要求的电压、电流和功率，并且具有高效率、低波动和噪声。

2. 故障率故障率是评价开关电源质量的重要指标之一。

开关电源应具有较低的故障率，即在正常工作条件下长时间运行时，不易发生故障。

高质量的开关电源通常采用优质的元器件和结构设计，具有较高的可靠性和长寿命。

3. 安全性开关电源作为电力设备，安全性是至关重要的。

开关电源应具备过载保护、短路保护、过压保护和过温保护等功能。

此外，高质量的开关电源还应通过相关的安全认证，如CE认证、UL认证等，以确保产品质量和安全性。

4. 环境适应性开关电源通常会在各种环境条件下使用，包括不同的工作温度、湿度和高海拔环境等。

因此，开关电源的质量应具备适应各种环境的能力，确保在恶劣的环境条件下仍能正常工作。

5. 电磁兼容性高质量的开关电源应具备良好的电磁兼容性能，即在工作时不会对周围的电子设备和系统产生不良影响。

该指标通常通过电磁兼容性测试来评估。

三、质量控制措施为了确保开关电源的质量，以下是一些常见的质量控制措施：1. 选择优质的元器件优质的元器件是高质量开关电源的基础。

生产厂商应选择知名品牌的元器件，并严格控制供应商的质量管理。

2. 严格的生产流程管理生产过程中，应严格按照设定的生产流程进行操作，并设置相应的检测节点，确保每个环节的质量控制。

3. 检测和测试生产过程中需要对开关电源进行多次的检测和测试。

主要包括元器件的检测、成品的功能测试、环境适应性测试和电磁兼容性测试等。

4. 质量认证开关电源应通过相关的质量认证，如ISO9001认证、CE认证和UL认证等。

电路中的开关电源有哪些特点和应用电路中的开关电源是一种常见的电源类型，通过控制电路中的开关元件来实现电能的转换和调节。

开关电源的特点包括高效率、稳定性好、负载能力强等，而它的应用领域涵盖了各个方面。

一、开关电源的特点1. 高效率：开关电源转换效率高，能够减少能量损耗，因此在功率转换过程中产生的热量少，具有较低的功耗。

2. 稳定性好：开关电源具有较好的稳定性和可靠性，能够提供相对稳定的输出电压和电流，从而确保电路正常工作。

3. 负载能力强：开关电源能够适应不同的负载要求，即使在高负载情况下仍能保持稳定的输出。

4. 体积小、重量轻：相比传统的线性电源，开关电源具有更小的体积和更轻的重量，适合在空间有限场合使用。

5. 输出电压可调：开关电源的输出电压可以通过调整控制信号来实现精确的调节，适应不同的电路需求。

二、开关电源的应用1. 电子设备：开关电源广泛应用于各种电子设备中，如计算机、通信设备、音视频设备等。

其高效率和稳定性能够确保设备的正常运行。

2. 工业自动化：在工业自动化领域中，开关电源被用于提供稳定的直流电源，常见的应用包括电机驱动、PLC控制系统等。

3. LED照明：由于开关电源具有高效率和调节范围广的特点，因此在LED照明中得到了广泛应用。

开关电源可以提供稳定的电流和电压，确保LED灯具的正常发光。

4. 新能源领域：在新能源领域中，如太阳能发电和风力发电系统中，开关电源被用于将不稳定的直流电转换为稳定的交流电，以满足家庭和企业的用电需求。

5. 电动汽车：开关电源在电动汽车中被用于电动机的驱动和电池充电，能够提供稳定的电能，为汽车提供动力。

综上所述，电路中的开关电源具有高效率、稳定性好、负载能力强等特点，广泛应用于电子设备、工业自动化、LED照明、新能源领域以及电动汽车等等。

通过控制开关元件，开关电源能够提供稳定的输出电压和电流，满足各种电路的需求。

在未来的发展中，开关电源将继续发挥重要作用，并随着技术的进步而不断提高其性能和功能。
