现场检验作业指导书(二次回路)一、作业概述本作业是针对一次回路已经构造完毕的情况下，对二次回路的实际情况进行检验。
检验工作的主要目的是确保二次回路的电气性能和安全性能符合设计要求和标准规定。
本次作业需要完成的具体内容包括：1.检查二次回路的接线情况和接线质量；2.检查二次回路的测量元件、保护元件和负荷元件的安装情况；3.对二次回路的各项参数进行实际测量并进行比对；4.针对二次回路的问题进行诊断并提出解决方案。
二、作业所需工具和器材1.万用表：用于测量电压、电流、电阻等参数；2.接地电阻测量仪：用于测量接地电阻；3.绝缘电阻测试仪：用于测量绝缘电阻；4.兆欧表：用于检测电缆参数；5.电流钳：用于测量电流；6.示波器：用于观察电信号波形；7.温度计：用于测量元件的温度。
三、作业步骤1.检查接线情况和接线质量在检查过程中主要包括：检查二次回路的接线是否正确、接线质量是否良好，对需要接地的线路进行接地电阻测量。
2.检查测量元件、保护元件和负荷元件的安装情况在检查过程中主要包括：检查所有测量元件、保护元件和负荷元件的安装情况，确认其与设计要求一致。
3.对二次回路的各项参数进行实际测量并进行比对在测量过程中主要包括：测量电压、电流、电阻、接地电阻和绝缘电阻等参数，并进行比对。
在测量电流时，应注意选择合适的电流档次并进行正确的接线。
4.针对二次回路的问题进行诊断并提出解决方案在作业过程中，如果发现二次回路存在问题，需要进行相应的诊断并提出解决方案。
对于无法解决的问题，需要及时向上级报告。
四、操作注意事项1.保证安全在作业过程中，应注意遵守有关安全规定，穿着适当的防护服装，正确使用安全工具和器材，不得随意改变电路连接方式，保持现场的清洁和整洁，禁止吸烟、喧哗和乱扔垃圾等行为。
2.正确选择测量仪器和档位在测量过程中，应选择合适的仪器和档位，避免测量误差。
3.准确接线在测量中需要进行准确的接线，避免接错电路或电压过高引起安全事故。
一次通流试验检查二次电流回路的正确性朱克侠【摘要】一次通流试验能够避免TA二次回路及TA极性接错，常用方法无法准确测量电流和相位，一次通流试验能够在一次设备冷态时检查电流二次回路的正确性，保证在投运时二次电流回路完全正确。
【期刊名称】《电子世界》【年(卷),期】2015(000)024【总页数】2页(P124-125)【关键词】一次通流;二次电流【作者】朱克侠【作者单位】江苏阚山发电有限公司【正文语种】中文1 概述当变压器、容量大于2000kW、装设差动保护的高压电动机移位检修时，接在变压器器身或电动机中性点的电流二次回路需要拆除，虽然拆除时要求记录二次线的号码，恢复时按二次线的号码对应接线，但不能保证二次电流特别差动保护的二次电流回路完全正确。
通常变压器（比如高厂变）需要发电机启动时做短路试验来检查和验证二次电流回路的正确性，如此一来需要发电机组在热态的时候做短路试验，浪费大量的燃料和电能。
而电动机检修后试运时退出差动保护，检查差流为零、差动回路正确后方可投入；如果差动回路接线错误、差流不为零，则需要停运电动机后检查二次电流回路，检查完后需要再次试运检查差动保护。
如果此时电动机内部确实有故障，将不能瞬时切除故障，将对高压母线造成冲击。
一次通流试验可以在变压器、电动机等一次设备检修结束后冷态时检查电流回路的正确性，保证在投运时二次电流回路完全正确。
2 高厂变移位吊芯检修后一次通流试验我厂高压厂用变压器曾铁芯多点接地，为了消除该缺陷，停运#1机组对变压器进行了移位吊芯处理。
在机组停运前，测量高厂变的各电流回路间的相位关系。
机组停运后全部拆除变压器通风控制箱内的所有二次线包括变压器高压套管CT二次线，并做好标记。
待变压器铁芯多点接地处理好后，按标记恢复。
检修结束后为了确保变压器高压套管CT二次线的正确性，进行了一次通流试验。
2.1 高厂变一次通流试验方案拆除封闭母线与高厂变高压侧升高座的软连接，在变压器低压侧、6kV工作进线开关前用三相短路排短接，把变压器低压侧的电流互感器短接在内。
二次回路检查技术方案1电流、电压互感器校验a.电流、电压互感器的变比、容量、准确级必须符合设计要求；b.测试互感器各绕组间的极性关系，核对铭牌上的极性标志是否正确。
检查互感器各次绕组的连接方式及其极性关系是否与设计符合，相别标识是否正确;c.自电流互感器的二次端子箱处向负载端通入交流电流，测定回路的压降,计算电流回路每相与零相及相间的阻抗（二次回路负担）。
将所测得的阻抗值按保护的具体工作条件和制造厂提供的出厂资料来验算是否符合互感器10%误差的要求。
2二次回路接线校验a.在被保护设备的断路器、电流互感器以及电压回路与其他单元设备的回路完全断开后方可进行；b.对回路的所有部件进行观察、清扫、检修及调整；c.检查屏柜上的设备及端子排内部、外部连线正确性，接触应牢靠，标号应完整准确，且应与图纸相符；d.电流二次回路检查如下：D检查电流互感器二次绕组所有二次接线的正确性及端子排引线螺钉压接的可靠性；2）检查电流二次回路的接地点与接地状况，电流互感器的二次回路必须分别且只能有一点接地；由几组电流互感器二次组合的电流回路，应在有直接电气连接处一点接地；3）测量CT回路直流电阻，要求直阻偏差与上次比较无明显变化，误差不大于5%Oe.电压二次回路检查如下：1）检查电压互感器二次、三次绕组的所有二次回路接线的正确性及端子排引线螺钉压接的可靠性；2）检查电压互感器二次回路中所有熔断器（自动开关）的装设地点、熔断（脱扣）电流是否合适、质量是否良好，能否保证选择性；3）测量电压回路自互感器引出端子到配电屏电压母线的每相直流电阻，并计算电压互感器在额定容量下的压降，其值不应超过额定电压的3%。
f.信号及跳闸回路检查信号及跳闸回路的检查要配合整组试验一起进行，根据微机保护与中央信号、DCS 等信息传送数量和方式的具体情况确定试验项目和方法。
但要按设计要求，传动全部保护工作信息。
2二次回路绝缘检查a.励磁调节器柜外部二次回路绝缘电阻测试用IoOOV绝缘电阻表分别测量各组回路之间及对地的绝缘电阻，绝缘电阻要求大于IMQOb.励磁调节器柜内部二次回路绝缘电阻测试测试条件：断开励磁调节器柜与外部回路二次接线，将励磁调节器的交流插件、出口插件及电源插件插入机箱，拔出其余插件。
二次回路通电试验的程序及注意事项二次回路通电试验是电气测试中的一项常用试验，主要用于测试电力变压器的二次回路是否正常工作。
下面是二次回路通电试验的程序及注意事项。
一、试验程序：1. 准备工作：检查试验设备、工具和试验仪器是否正常，确保试验线路的安全可靠。
清理试验区域，确保无杂物和水分。
2. 试验连接：根据电气图纸和试验要求，将试验设备与低压绕组和高压绕组的接线端子相连。
接线应牢固可靠，接触良好，无松动和接触不良现象。
3. 检查绝缘：在试验开始前，对绝缘进行检查。
确保绝缘材料完好无损，无裂纹、破损和老化现象。
使用万用表或绝缘电阻计进行绝缘电阻测试，确保绝缘电阻值达到要求。
4. 验证设备参数：根据试验要求，验证电压、电流和时间参数设定是否正确。
根据试验对象和试验要求的不同，设定合适的电压、电流和时间，确保试验的准确性和可靠性。
5. 开始通电：先将变压器的低压绕组通电，逐渐增加电压直到达到试验要求的数值。
然后，再通电高压绕组。
6. 记录数据：在试验过程中，监测和记录低压绕组和高压绕组的电流、电压和时间等参数。
数据记录应准确无误，以备后续的数据处理和分析。
7. 结束试验：试验完成后，首先断开高压绕组的电源，再断开低压绕组的电源。
确认后，拔下试验连接线。
关闭试验设备和仪器，整理试验区域。
8. 数据处理：根据记录的数据，进行数据处理和分析。
根据试验要求和标准，对试验结果进行评估和判断。
对不合格的试验结果进行分析和处理，提出相应的改进措施。
二、注意事项：1. 安全第一：在试验过程中，要始终注意安全。
确保试验线路和设备的安全可靠，避免触电和短路等安全事故的发生。
遵守试验操作规程，切勿擅自改变试验参数和操作过程。
2. 规范操作：按照试验程序和要求进行操作，不得随意更改试验参数。
尽量减小外界干扰和误差，确保试验结果的准确性和可靠性。
3. 绝缘检查：在试验开始前，对绝缘进行检查。
绝缘材料如有破损、裂纹、老化等现象，应及时更换。

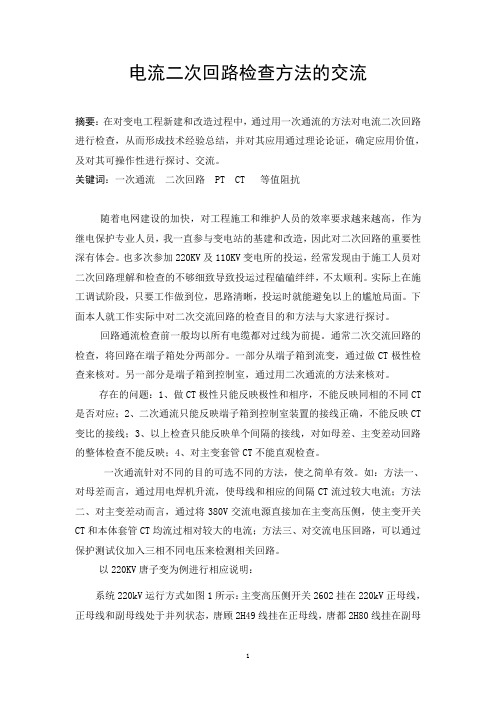

电流二次回路检查方法的交流摘要：在对变电工程新建和改造过程中，通过用一次通流的方法对电流二次回路进行检查，从而形成技术经验总结，并对其应用通过理论论证，确定应用价值，及对其可操作性进行探讨、交流。
关键词：一次通流二次回路 PT CT 等值阻抗随着电网建设的加快，对工程施工和维护人员的效率要求越来越高，作为继电保护专业人员，我一直参与变电站的基建和改造，因此对二次回路的重要性深有体会。
也多次参加220KV及110KV变电所的投运，经常发现由于施工人员对二次回路理解和检查的不够细致导致投运过程磕磕绊绊，不太顺利。
实际上在施工调试阶段，只要工作做到位，思路清晰，投运时就能避免以上的尴尬局面。
下面本人就工作实际中对二次交流回路的检查目的和方法与大家进行探讨。
回路通流检查前一般均以所有电缆都对过线为前提。
通常二次交流回路的检查，将回路在端子箱处分两部分。
一部分从端子箱到流变，通过做CT极性检查来核对。
另一部分是端子箱到控制室，通过用二次通流的方法来核对。
存在的问题：1、做CT极性只能反映极性和相序，不能反映同相的不同CT 是否对应；2、二次通流只能反映端子箱到控制室装置的接线正确，不能反映CT 变比的接线；3、以上检查只能反映单个间隔的接线，对如母差、主变差动回路的整体检查不能反映；4、对主变套管CT不能直观检查。
一次通流针对不同的目的可选不同的方法，使之简单有效。
如：方法一、对母差而言，通过用电焊机升流，使母线和相应的间隔CT流过较大电流；方法二、对主变差动而言，通过将380V交流电源直接加在主变高压侧，使主变开关CT和本体套管CT均流过相对较大的电流；方法三、对交流电压回路，可以通过保护测试仪加入三相不同电压来检测相关回路。
以220KV唐子变为例进行相应说明：系统220kV运行方式如图1所示：主变高压侧开关2602挂在220kV正母线，正母线和副母线处于并列状态，唐顾2H49线挂在正母线，唐都2H80线挂在副母线，两条线路的线路刀分位，线路刀的母线侧地刀在合位。
二次回路通电试验的程序及注意事项二次回路通电试验是电力系统中常见的一种电气测试方法，用于检测二次回路的电性能和防护装置的工作情况。
本文将介绍二次回路通电试验的程序以及需要注意的事项。
一、试验程序1. 准备工作在进行二次回路通电试验之前，首先需要做一些准备工作：- 检查所使用的设备和仪器是否正常并符合安全要求；- 检查二次回路的接线是否正确并牢固；- 通知相关人员参与安全协调工作。
2. 断开电源确保在开始试验之前，二次回路与供电系统完全断开。
此时，应将二次回路的开关打到断开位置，并确保负载被完全切断。
3. 连接电源将二次回路与电源连接，通过合闸操作将二次回路供电。
在进行这一步骤之前，应确保操作人员的安全，避免触电事故的发生。
4. 观察测量在通电之后，观察并记录二次回路的各项电气参数，如电流、电压、功率因数、频率等。
同时，也应该关注防护装置是否正常工作，如过流保护装置、接地保护装置等。
5. 断电试验结束后，应及时切断二次回路供电，打开断路器或者切断电源。
6. 数据分析根据试验过程中记录的数据，进行数据分析和处理。
在这一步骤中，可以对二次回路的电气性能进行评估和比较，以及判断防护装置的工作情况是否正常。
二、注意事项1. 安全第一在进行二次回路通电试验时，必须确保操作人员的安全。
操作人员应该穿戴符合要求的安全防护设备，并遵守操作规程和安全操作指南。
2. 设备检查在试验开始之前，应仔细检查所使用的设备和仪器是否正常并符合安全要求。
如果发现任何异常情况，应立即予以修理或更换。
3. 接线检查接线的正确性直接影响试验结果的准确性。
在进行试验之前，应仔细检查二次回路的接线情况，确保接线牢固、正确无误。
4. 保持环境整洁在试验过程中，应保持试验现场的环境整洁。
杂乱的环境可能导致安全事故的发生，也会对试验结果产生干扰。
5. 观察仪器精度在进行观察测量的过程中，应确保所使用的仪器的精度和准确性。
如果发现任何不准确的情况，应及时调整或更换仪器。
二次回路原理试验方法
以下是一种常见的二次回路原理试验方法：
1.实验仪器和器材的准备
-直流电源：用于给电路提供直流电压。
-导线和连接器：用于连接电路中的各个元件。
-电压表和电流表：用于测量电路中的电压和电流。
-电阻：用于调节电路中的电阻值。
-开关：用于控制电路的开闭。
-电阻箱：用于调节电路中的电阻值。
2.搭建试验电路
-根据实验要求和电路图，搭建试验电路，将直流电源、电阻、开关和电压表、电流表等元件按照电路图连接好。
3.开始实验
-先测量待测元件的电阻值，并将其连接到电路中。
注意选取适当的电阻值以保证电路正常工作。
-打开电源开关，调节电源输出电压，使其满足实验要求。
-测量电压表和电流表的零点，以便准确测量实际的电压和电流值。
-测量电路中的电压和电流的数值，并记录下来。
-根据实际测量值，利用二次回路原理进行电压、电流和电阻的计算和分析。
-进行多组实验，改变电路中的元件和参数，比较不同情况下的实验结果，进行数据分析。
4.数据处理和结果分析
-将实际测量数据进行整理和计算，得出实验结果。
-对实验结果进行分析和比较，根据二次回路原理对实验结果进行解释和说明。
-总结实验过程和结果，提出实验所得到的结论。
-如果实验结果与理论结果不符，可以分析可能的原因，并提出改进的建议。
以上是二次回路原理试验的一种基本方法，实际的实验过程中可能会根据实际情况和实验要求进行调整。
运用这种实验方法，可以通过实际操作和数据观测，更好地理解和掌握二次回路原理，在实际电路中运用二次回路原理解决问题。
-发输变电-水电厂机组电流互感器及二次电流回路的检查和试验周迪强（国家电投集团江西水电检修安装工程有限公司新余分公司,338000,江西新余）为保证水电厂机组安全运行，必须对发电机组设备的运行情况进行监视、测量和保护。
电流互感器二次电流为继电保护及安全自动装置提供交流电流采样，为继电保护和安全自动装置提供最基本的发电机组采样信息。
若电流互感器二次电流回路存在安装问题，导致继电保护装置动作不正确造成保护误动或拒动，可能会导致恶性机组事故。
下面结合现场工作讨论电流互感器及二次电流回路的检查、试验和注意事项，为水电厂机组一次投运成功及安全运行提供保障。
1核对电流互感器技术参数在发电机电流互感器交接试验前，应先收集设计院图纸、互感器出厂试验报告及技术说明书，核对发电机首端和尾端电流互感器是否符合设计图纸的型号、参数要求。
对照设计院图纸，对发电机首尾端电流互感器的型号、额定电压、额定二次电流、二次绕组数量、变比、级别、容量等数据进行仔细核对。
首尾端的互感器型号要一致，技术参数要符合设计要求。
电流互感器的额定二次电流有5A和1A 的，有些电流互感器的二次绕组带抽头，这些都要仔细检查，任何一个参数不符合要求都会造成保护、测控和计量误差。
2电流互感器试验内容和要求发电机组保护首端电流互感器放置在高压柜中，由高压柜厂家供货，中性点电流互感器是单独放置的，由业主单位另行采购或发电机组厂家供货，首尾端电流互感器的技术参数有可能不一致。
试验内容和标准依据GB 50150—2016《电气装置安装工程电气设备交接试验标准》要求，电流互感器交接试验后要对比发电机首端和尾端电流互感器保护级二次绕组的励磁特性曲线，曲线要一致。
3二次电流回路的检查及注意事项检查电流互感器二次绕组的变比和组别,不同的组别有不同的功能。
P级用于保护, 0.5级用于监控测量，0.2级用于电能计量,级别不能错接。
检查电流互感器出线端子和高压柜接线端子标志，每个电流互感器二次绕组的实际排列位置与设计图纸要一致。
用一次通流检查二次电流回路完整性的试验工法安徽电力建设第一工程公司邵雪飞巴清华韩广松1.前言发电厂和变电站建设工程中的电气安装工程包括一次、二次设备的安装，由于一次设备较为直观，一般不会发生设备辨识不清而产生的安装错误。
在一些运用新的设计理念项目中的设备安装中，如保护和测量所使用的TA和TV，通常会发生设备选型不合适、变比错误、变比过大无法满足保护和测量装置精度要求、设计安装方式不明确等问题，造成安装完成后无法满足系统所要达到预期功能，此外电流、电压回路系统接线复杂、连接设备多时，回路极易出现开路和短路故障。
面对全厂、全站大量二次交流回路已经接线完毕的情况下，尤其是部分重要且只有在带负荷阶段才能校验出正确性的回路，如何有效在带电前检查出接线缺陷和保证回路的正确完整性，成为电力建设单位一个棘手的问题。
在接线完毕的施工现场，应用交流回路二次通电和施加380V施工交流电源进行一次通电模拟实际运行工况相结合的工法，进行二次回路缺陷性检查，可以有效检查出TA二次开路、TV二次短路故障，保证测量、计量、保护等二次回路能准确、安全、可靠运行，防止差动保护误动，减少电厂整套启动时间和提高变电站受电试运行成功概率，对电力系统稳定运行和设备安全具有积极意义。
此工法先后在华电芜湖电厂一期工程#2机组、田集电厂一期工程#1机组、合肥发电厂#5机扩建工程、龙岩电厂二期工程#5机组以及多个变电所建设工程中得到应用，并逐步总结优化方法，效果明显，经此工法检查过的二次回路接线无一错误、整套启动运行后无一发生因为电流电压回路故障造成的停机、停电事故，创造了较大的经济效益和社会效益。
2.工法特点2.1通过对电流回路二次小电流（5A或1A）通电，测量回路阻抗，可以有效的检查电流回路是否有开路或连接不良缺陷。
2.2利用对配置差动保护的变压器、电动机等重要设备进行380V交流电源一次通电的方法，检查TA极性、潮流方向和差动回路的正确性，能保证差动回路和潮流方向100%正确，同时能够检查相关保护装置参数设置的正确性。
2.3在110kV及以上电压等级中，在对TV本体变比及极性试验正确的基础上，进行TV 根部二次通电，在电压回路的各个测量终端测量电压幅值、相位，检查TV二次回路无短路故障，相序正确。
2.4在110kV以下电压等级中，通过在TV一次施加380V交流电源，在TV二次各个测量终端测量电压幅值、相位，检查TV二次回路无短路故障，相序正确。
2.5此方法运用灵活，根据不同的现场施工条件，可选择不同的检查方法；可根据现场实际情况，理论计算分析，对于一次通电要求能在二次测量出正确电流或电压，通常二次电流在20mA以上、二次电压在100mV以上能得到正确结果。
3.适用范围各种发电厂、输（配）电站工程中的电流电压二次回路的检查。
4.工艺原理4.1电流回路二次通电即以试验设备从TA根部二次端子向回路通入一定稳定的交流电流（1A或5A），并测量回路交流阻抗，进行回路的检查。
同一组电流回路中，三相各自交流阻抗应基本一致，若发生单相阻抗差别过大，则应检查此支路的接线是否有连接片未紧固、接线端子松动及电缆线芯与端子不完全金属接触的缺陷。
此法方法简便、所需试验仪器设备少，试验电源容量小，适合所有保护和测量使用的电流回路，但不足是无法判断极性有要求的回路极性正确与否。
4.2一次通电法对于无差动回路的TA回路，可以直接利用升流器进行一次通电，来检查二次回路的正确性；对于变压器等配置差动保护的电气设备，为了验证TA极性和差动回路正确性。
可以采用380V交流电源一次通电的方法进行检查，在变压器低压侧短路，高压侧加380V交流电源，利用短路电流模拟负荷电流来校验差动回路。
此法整个过程快捷方便，通电后可直接测量和观察保护装置各侧电流和差流，能保证差动回路极性100%正确，此法能够弥补二次回路通电不能检查回路极性缺点，由于此方法得到的短路电流远远小于运行的额定电流，对回路接线是否紧固无法验证，同时对电流N相线通断也无法明确分辨出来，在运用时要结合电流回路二次通电一同使用。
4.3电压回路的二次加压法，可以在TV根部进行，也可以在就地端子箱二次空开（或熔断器）出口进行，但试验前一定要做好TV本体和外部二次回路的隔离措施。
在TV根部对TV二次回路每组相电压分别施加57.7V电压，在每个测量终端可以分别测量每组电压幅值、相序、相位、零序开口电压等。
此法的优点是模拟了实际运行时的工况，可以检查全部TV二次回路的正确性，在TV本身变比和极性正确的情况下，能保证整个电压回路的正确。
4.4对110kV以下电压等级的电压回路，可以采用TV一次加压的方法检查电压回路，这种方法无需一、二次隔离，可以直接在一次加压，在二次各电压终端进行测量。
保证TV 变比、极性、回路的完全正确。
5.施工工艺流程及操作要点5.1施工工艺流程试验仪器和工具准备→电流二次回路通电→380V交流电源一次通电检查→TV二次回路加压→TV一次加压。
此流程可以根据现场施工实际情况做调整，只要能保证每部分的电流电压回路都检查到即可。
5.2操作要点5.2.1电流回路二次通电电流二次回路通电作为检查电流回路的工法，其接线图如下：图5.2.1-1二次回路通电接线图施工中具体操作要点有：1)检查设计图纸，确认现场CT型号、变比、等级，满足保护及测量配置精度要求，各绕组接线设计正确。
2)检查二次回路的一点接地位置、进行回路绝缘电阻测量，回路绝缘应不小于1MΩ。
3)在TA根部用保护测试仪直接通5A或1A流，电流将通过外回路构成电流回路，此时保护盘柜和钳形电流表若指示5A或1A，表示整个电流回路没有开路，连接良好，反之则需查明原因。
4)在TA根部测量回路电压，计算回路阻抗，同一组电流回路三相间交流阻抗值应大致相等，若回路交流阻抗值相差较大，需检查交流阻抗值较大的一相。
5)测量对进出线有极性要求的电流线圈两端对地电压，其进线端对地电压应比出线段对地电压应略高。
6)用相位表对电流流经的各盘柜设备进行电流测量，并观察各盘柜设备显示采样值，保证各电流回路所测电流及设备采样值与保护测试仪所加电流一致。
7)对测量数据进行记录，记录表格如下：表1：电流二次回路记录表5.2.2加380V交流电源一次通电验证电流回路正确性加380V交流电源一次通电是一种更接近实际运行工况的通电试验方法，电流将通过一次直接作用在设备上，然后从保护装置上直接看各相电流、差流、和流的大小。
只要各电流显示正确就可以说明整个回路完全正确。
下边将以变压器回路为例进行说明。
变压器差动回路的一次通电，接线图如下：图5.2.2-1变压器差动回路一次通电图变压器差动回路的一次通电试验需要将变压器低压侧短接，用变压器本身的短路电流作为一次电流。
具体操作要点:1)提前做好低压侧的短路排的连接。
保证短路排能承受足够的试验电流。
2)根据变压器本身的短路阻抗值计算在一次加380V电压时，高、低压侧的短路电流大小，并折算至二次电流。
具体计算方法因变压器接线组别的不同而有所差异，可以参考第11项应用实例中的计算方法。
3)在通电过程中要有试验人员在变压器就地注意观察，一旦有异常现象应立即停止通电。
4)在一次通电前可用二次通电法检查变压器两侧TA回路无开路。
连接良好。
5)通电稳定后，在保护装置观察变压器两侧电流幅值、相位、差流、合流。
应和理论计算值相一致。
5.2.3 TV回路二次加压对于110kV及其以上等级电压回路，由于TV变比较大，通过一次加压的方法，所得到的二次电压较小，测量数据不直观，易受其他干扰电压影响，故一般采用在TV根部对二次回路加压法。
电压回路图如下：图5.2.3-1检测电压回路图具体操作要点1)在TV根部拆除二次接线，做好标记并记录，防止恢复接线错误。
2)做好安全措施，通知无关人员远离试验设备。
做好TV一、二次的隔离，防止电压反升。
3)在TV二次回路加压前，要确认TV变比、极性等本体试验符合要求。
TV相别正确。
4)在加电压前，检查电压二次回路绝缘良好，以及电压二次回路无短路现象，断开接地点。
5)把A相、B相、C相二次第一组的六根线分别引致保护测试仪，把三相的极性端分别接入A相、B相、C相，把非极性段短接后接入N。
6)用保护测试仪缓慢加压至30V以下，为测量方便，三相电压可以通入不同值，如A相10V、B相20V、C相30V，以便于在电压终端测量。
7)在TV端子箱、公用屏，保护屏等电压端子测量相、线电压。
电度表屏、保护屏等需要电压切换的可以通过隔离刀闸切换后测量。
可以在保护屏、后台机屏幕上观察电压，应与所加电压相对应。
在确认正确后，可以将电压升为三相57.7V的额定正序电压，模拟正常运行电压，再次测量确认。
8)重复以上步骤，依次把其他组二次回路加压，测量相电压、线电压、零序电压等。
9)试验全部正确后方可结束，按记录标记恢复接线。
表2电压回路检查记录表5.2.4 TV一次加压在110kV以下系统中，由于TV变比较小，在一次侧加380V交流电，二次电压能准确测量，故可以用380V交流电模拟正常运行状态。
具体操作要点1)加压前要测量一次设备绝缘，在绝缘良好的情况下才能加压。
2)做好安全措施，通知无关人员远离试验设备。
3)检查二次电压回路绝缘良好，以及二次电压回路无短路现象。
4)在TV一次加380V交流电，在TV二次终端测量保护组、测量组、开口零序电压幅值、相序、相位，应与理论值相符。
5)在电压回路全部正确后，方可结束试验。
6.材料与设备本工法无需特别说明的材料，采用的仪器设备见表3。
表3仪器材料设备表7.质量控制7.1工程质量控制标准7.1.1 TV、TA试验标准执行《电气装置安装工程电气设备交接试验标准》-GB 50150--2006 7.1.2二次回路检查标准执行《继电保护和安全自动装置技术规程》-GB/T 14285--2006 7.2质量保证措施7.2.1交流回路检查前试验人员要仔细审查设计图纸，及时发现设计错误，从设计原理上保证回路的正确性。
7.2.2在电流回路通流、电压回路加压前，必须要按《电气装置安装工程电气设备交接试验标准》做好TA 、TV本体的交接试验，保证TA、TV本身的极性、变比正确。
7.2.3在电流回路通流、电压回路加压前，需要检查电流回路、电压回路的一点接地，并测量二次回路绝缘，在保证只有一点接地和绝缘良好的情况下才能进行试验。
7.2.4在试验测量过程中，要做到电流回路每个流经盘柜都要检测到正确电流，电压回路每个电压终端都要检测到正确电压才算结束，要严防测量时少测漏测。
7.2.5一次通电前要必须要经过理论计算，严禁不经理论计算直接一次通电，且所得结果应与理论值要相符。
8.安全措施8.1一次通电由于采用对人身有害的380V交流电作为试验电源，故在试验范围内要有安全隔离措施，所有操作均应有电气试验调试专业人员操作。
