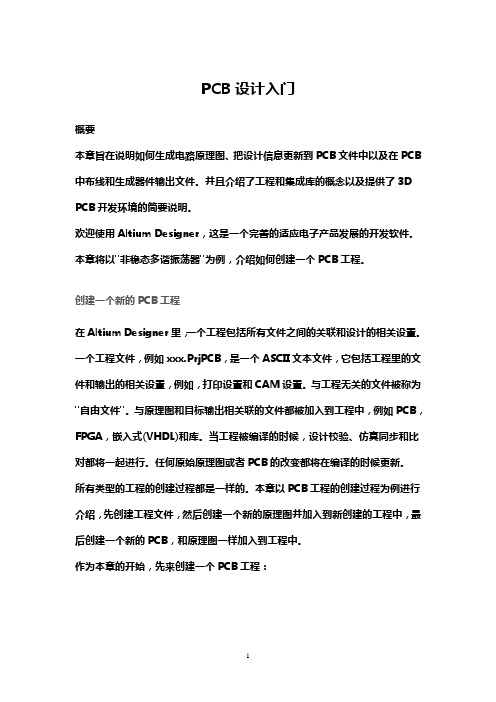

PCB设计入门概要本章旨在说明如何生成电路原理图、把设计信息更新到PCB文件中以及在PCB中布线和生成器件输出文件。
并且介绍了工程和集成库的概念以及提供了3D PCB 开发环境的简要说明。
欢迎使用Altium Designer，这是一个完善的适应电子产品发展的开发软件。
本章将以"非稳态多谐振荡器"为例，介绍如何创建一个PCB工程。
创建一个新的PCB工程在Altium Designer里，一个工程包括所有文件之间的关联和设计的相关设置。
一个工程文件，例如xxx.PrjPCB，是一个ASCII文本文件，它包括工程里的文件和输出的相关设置，例如，打印设置和CAM设置。
与工程无关的文件被称为"自由文件"。
与原理图和目标输出相关联的文件都被加入到工程中，例如PCB，FPGA，嵌入式(VHDL)和库。
当工程被编译的时候，设计校验、仿真同步和比对都将一起进行。
任何原始原理图或者PCB的改变都将在编译的时候更新。
所有类型的工程的创建过程都是一样的。
本章以PCB工程的创建过程为例进行介绍，先创建工程文件，然后创建一个新的原理图并加入到新创建的工程中，最后创建一个新的PCB，和原理图一样加入到工程中。
作为本章的开始，先来创建一个PCB工程：图6-1 PCB工程的创建1.选择File>>New>>Project>>PCB Project，或在Files面板的内New选项中单击Blank Project (PCB)。
如果这个选项没有显示在界面上则从System中选择Files。
也可以在Altium Designer软件的Home Page的Pick a Task部分中选择Printed Circuit Board Design，并单击New Blank PCB Project。
2. 显示Projects面板框显示在屏幕上。
新的工程文件PCB_Project1.PrjPCB已经列于框中，并且不带任何文件，如图6-1所示。

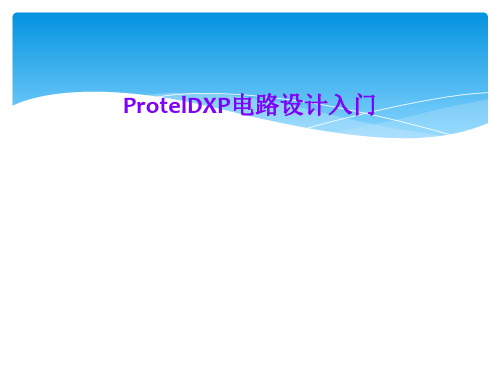

Protel DXP学习(1---2章)Protel DXP学习第一章概述电路设计自动化（ Electronic Design Automation ） EDA 指的就是将电路设计中各种工作交由计算机来协助完成。
如电路图（ Schematic ）的绘制，印刷电路板（ PCB ）文件的制作执行电路仿真（ Simulation ）等设计工作。
随着电子工业的发展，大规模、超大规模集成电路的使用是电路板走线愈加精密和复杂。
电子线路 CAD 软件产生了， Protel 是突出的代表，它操作简单、易学易用、功能强大。
1.1 Protel 的产生及发展1985 年诞生 dos 版 Protel1991 年 Protel for Widows1998 年 Protel98 这个 32 位产品是第一个包含 5 个核心模块的 EDA 工具1999 年 Protel99 既有原理图的逻辑功能验证的混合信号仿真，又有了PCB 信号完整性分析的板级仿真，构成从电路设计到真实板分析的完整体系。
2000 年 Protel99se 性能进一步提高，可以对设计过程有更大控制力。
2002 年 Protel DXP 集成了更多工具，使用方便，功能更强大。
1.2 Protel DXP 主要特点1 、通过设计文件包的方式，将原理图编辑、电路仿真、 PCB 设计及打印这些功能有机地结合在一起，提供了一个集成开发环境。
2 、提供了混合电路仿真功能，为设计实验原理图电路中某些功能模块的正确与否提供了方便。
3 、提供了丰富的原理图元件库和 PCB 封装库，并且为设计新的器件提供了封装向导程序，简化了封装设计过程。
4 、提供了层次原理图设计方法，支持“自上向下”的设计思想，使大型电路设计的工作组开发方式成为可能。
5 、提供了强大的查错功能。
原理图中的 ERC （电气法则检查）工具和 PCB 的 DRC （设计规则检查）工具能帮助设计者更快地查出和改正错误。
