瓦楞纸基础知识
瓦楞纸是一种由挂面纸和通过瓦楞棍加工而形成的波形的瓦楞纸粘合而成的板状物，一般分为单瓦楞纸板和双瓦楞纸板两类。
以下是瓦楞纸的基础知识解析：
1. 结构：瓦楞纸板由三层结构组成，包括挂面纸、波形瓦楞纸和底层纸板。
其中，波形瓦楞纸是瓦楞纸的核心部分，它具有优良的抗压性能和缓冲性能。
2. 分类：根据层数的不同，瓦楞纸板可以分为单瓦楞纸板和双瓦楞纸板。
单瓦楞纸板只有一层波形瓦楞纸，而双瓦楞纸板则有两层波形瓦楞纸。
3. 性能特点：瓦楞纸具有成本低、质量轻、加工易、强度大、印刷适应性优良、储存搬运方便等优点。
此外，它还具有良好的保温性和隔音性。
4. 应用领域：瓦楞纸广泛应用于包装行业，特别是食品和数码产品的包装。
由于其环保、可回收再生的特点，瓦楞纸也成为绿色包装的优选材料。
5. 生产工艺：瓦楞纸的生产工艺主要包括挂面纸的涂胶、波形瓦楞纸的加工和三层结构的黏合等步骤。
生产过程中需要注意控制各层纸张的厚度、质量和黏合强度，以确保最终产品的性能稳定。
6. 物理性能检测：为了确保瓦楞纸的质量和性能，需要进行一系列物理性能的检测，包括边压强度、耐破强度、戳穿强度和粘合强度等。
这些指标能够反映瓦楞纸的抗压性能、耐冲击性能和黏合强度
等关键性能。
总之，瓦楞纸作为一种具有优良性能和应用广泛的包装材料，在包装行业中占据着重要地位。
了解和掌握瓦楞纸的基础知识对于正确使用和维护瓦楞纸板具有重要意义。
瓦楞纸箱基本知识一．瓦楞形状的分类及其特性：U形瓦楞弹性好，粘性好，但纸与粘合剂用量大，平压弹性低，只能在弹性限度内有恢复功能，施加过重的压力不能恢复原状。
V 形瓦楞挺力好，还原能力差，纸与粘合剂用量少，粘结能力差。
. UV形瓦楞具有前二者之优点，耐压强度较高，所以这种瓦楞形状得到了广泛的应用。
二．瓦楞纸板的种类：1.双层瓦楞纸板：由一层面板和一层瓦楞纸组成的瓦楞纸板2.三层瓦楞纸板：由两层面板和一层瓦楞纸板组成的瓦楞纸板。
3.五层瓦楞纸板：由三层面板和两层瓦楞纸组成的瓦楞纸板。
4.七层瓦楞纸板：由四层面板和三层瓦楞组成的瓦楞纸板。
三．瓦楞纸板可分为五种形式：大瓦楞 A 型、小瓦楞B型、中瓦楞 C型、微小瓦楞E型、超大瓦楞K型。
A 大瓦楞瓦楞高度（mm）4.5－５瓦楞个数/300mm 34±2B 小瓦楞 2.5－３50±2C 中瓦楞 3.5－438±2E 微小瓦楞 1.1－296±4K 超大瓦楞 6.6－７24±1.5各瓦楞所具有的特点：A：这种纸板具有很好的弹性，用来制作包装易碎产品，以及对冲击、碰撞和各种动载荷要求很高的瓦楞纸板箱。
大的瓦楞高度和大的瓦楞间距，使它具有减震性能，这种形式的纸板，还可以用作衬套、衬垫和减震件。
B：这种纸板用来制作具有足够的刚性，对减震、防震性能的要求不高的产品的包装。
此类纸板较A型具有较高的刚性，在这种纸板上可以得到较好的印刷质量。
C：三层C型瓦楞纸板是最常用的一种瓦楞纸板，这种纸板综合了A 型和B型纸板的特性，同样具有足够的刚性和良好的减震性能，它有效地用来包装易碎制品，软的产品以及要求防止其表面受损的硬的产品。
E：纸板使用越来越广泛，纸板面上每米长度内瓦楞数较多，可以得到平坦的表面和高的平面刚度，这就时得高质量的装潢印刷成为可能。
包装纸箱的内定检验标准：一．感官指标：1．刷麦须符合公司设计策划要求。
2．钉合瓦楞纸箱使用带有镀层的低碳钢遍丝，遍丝不应有锈斑、剥落、龟裂或其他使用上的缺陷。

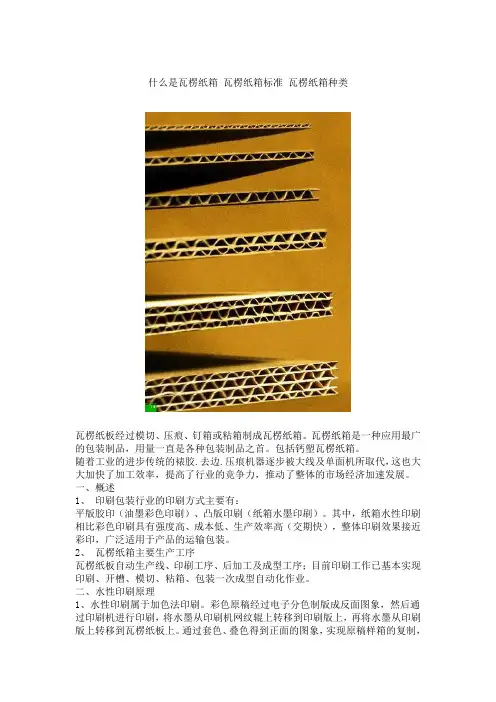

什么是瓦楞纸箱瓦楞纸箱标准瓦楞纸箱种类瓦楞纸板经过模切、压痕、钉箱或粘箱制成瓦楞纸箱。
瓦楞纸箱是一种应用最广的包装制品，用量一直是各种包装制品之首。
包括钙塑瓦楞纸箱。
随着工业的进步传统的裱胶.去边.压痕机器逐步被大线及单面机所取代，这也大大加快了加工效率，提高了行业的竞争力，推动了整体的市场经济加速发展。
一、概述1、印刷包装行业的印刷方式主要有：平版胶印（油墨彩色印刷）、凸版印刷（纸箱水墨印刷）。
其中，纸箱水性印刷相比彩色印刷具有强度高、成本低、生产效率高（交期快），整体印刷效果接近彩印，广泛适用于产品的运输包装。
2、瓦楞纸箱主要生产工序瓦楞纸板自动生产线、印刷工序、后加工及成型工序；目前印刷工作已基本实现印刷、开槽、模切、粘箱、包装一次成型自动化作业。
二、水性印刷原理1、水性印刷属于加色法印刷。
彩色原稿经过电子分色制版成反面图象，然后通过印刷机进行印刷，将水墨从印刷机网纹辊上转移到印刷版上，再将水墨从印刷版上转移到瓦楞纸板上。
通过套色、叠色得到正面的图象，实现原稿样箱的复制，再现原稿的质量。
2、四原色原理：红、黄、兰、黑（严格来说是三原色：红、黄、兰）间色：两种原色相加：红+黄=橙色（橙红、橙黄）；红+兰=紫色（樱红、茄紫）；兰+黄=绿色（深绿、嫩绿）。
三、印前技术（传统制版）1、彩色原稿经过电子分色处理成单色然后出菲林片（阴图软片）；2、背曝光：用紫外线对版材的背面进行曝光，形成印版底基；3、主曝光：揭去版材正面的保护膜，放上阴图片、覆盖真空膜，真空抽好后，用紫外线进行主曝光，将阴图片的内容转移到印版上；4、洗版：在洗版机中用药水进行洗版，洗掉印版上未曝光的树脂，形成凹凸的印刷版。
5、烘干：6、去粘：紫外线光源照射；7、后曝光：硬度调整。
四、印刷材料----原纸1、原纸分类1．1：瓦楞原纸（corrugating medium）国家标准分为A级、B级、C级、D级四种。
D级瓦楞纸基本被市场淘汰，很少厂家购买使用。

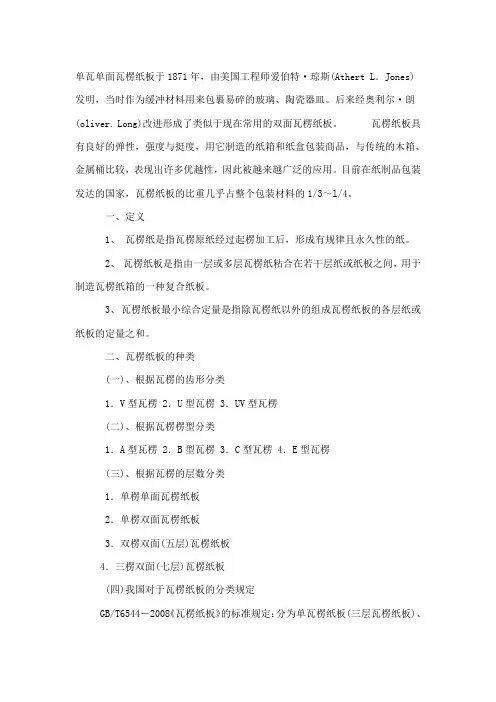

单瓦单面瓦楞纸板于1871年，由美国工程师爱伯特·琼斯(Athert L．Jones)发明，当时作为缓冲材料用来包裹易碎的玻璃、陶瓷器皿。
后来经奥利尔·朗(oliver. Long)改进形成了类似于现在常用的双面瓦楞纸板。
瓦楞纸板具有良好的弹性，强度与挺度，用它制造的纸箱和纸盒包装商品，与传统的木箱、金属桶比较，表现出许多优越性，因此被越来越广泛的应用。
目前在纸制品包装发达的国家，瓦楞纸板的比重几乎占整个包装材料的1/3～l/4。
一、定义1、瓦楞纸是指瓦楞原纸经过起楞加工后，形成有规律且永久性的纸。
2、瓦楞纸板是指由一层或多层瓦楞纸粘合在若干层纸或纸板之间，用于制造瓦楞纸箱的一种复合纸板。
3、瓦楞纸板最小综合定量是指除瓦楞纸以外的组成瓦楞纸板的各层纸或纸板的定量之和。
二、瓦楞纸板的种类(一)、根据瓦楞的齿形分类1．V型瓦楞 2．U型瓦楞 3．UV型瓦楞(二)、根据瓦楞楞型分类1．A型瓦楞 2．B型瓦楞 3．C型瓦楞 4．E型瓦楞(三)、根据瓦楞的层数分类1．单楞单面瓦楞纸板2．单楞双面瓦楞纸板3．双楞双面(五层)瓦楞纸板4．三楞双面(七层)瓦楞纸板(四)我国对于瓦楞纸板的分类规定GB/T6544－2008《瓦楞纸板》的标准规定：分为单瓦楞纸板(三层瓦楞纸板)、双瓦楞纸板(五层瓦楞纸板)、三瓦楞纸板(七层瓦楞纸板)三大类。
又根据瓦楞纸板的最小综合定量将单、双瓦楞纸板又各分成5类，将三瓦楞纸板分成4类；每类又根据耐破强度或边压强度(瓦楞原纸、箱纸板和粘合剂是生产瓦楞纸板的主要原材料，它们的质量决定了瓦楞纸板的强度)分为优等品和合格品，共28种瓦楞纸板。
针对瓦楞纸板与瓦楞纸箱的检测设备如下:纸箱：纸箱抗压强度试验机，模拟汽车运输振动台，包装跌落试验机等纸板：纸板环压/边压/粘合强度试验机，纸板耐破度测定仪，水份测试仪，厚度计等。

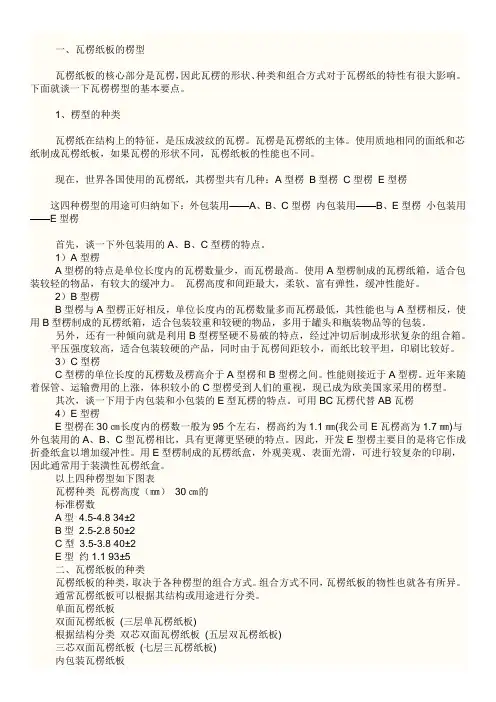

一、瓦楞纸板的楞型瓦楞纸板的核心部分是瓦楞，因此瓦楞的形状、种类和组合方式对于瓦楞纸的特性有很大影响。
下面就谈一下瓦楞楞型的基本要点。
1、楞型的种类瓦楞纸在结构上的特征，是压成波纹的瓦楞。
瓦楞是瓦楞纸的主体。
使用质地相同的面纸和芯纸制成瓦楞纸板，如果瓦楞的形状不同，瓦楞纸板的性能也不同。
现在，世界各国使用的瓦楞纸，其楞型共有几种：A型楞B型楞C型楞E型楞这四种楞型的用途可归纳如下：外包装用——A、B、C型楞内包装用——B、E型楞小包装用——E型楞首先，谈一下外包装用的A、B、C型楞的特点。
1）A型楞A型楞的特点是单位长度内的瓦楞数量少，而瓦楞最高。
使用A型楞制成的瓦楞纸箱，适合包装较轻的物品，有较大的缓冲力。
瓦楞高度和间距最大，柔软、富有弹性，缓冲性能好。
2）B型楞B型楞与A型楞正好相反，单位长度内的瓦楞数量多而瓦楞最低，其性能也与A型楞相反，使用B型楞制成的瓦楞纸箱，适合包装较重和较硬的物品，多用于罐头和瓶装物品等的包装。
另外，还有一种倾向就是利用B型楞坚硬不易破的特点，经过冲切后制成形状复杂的组合箱。
平压强度较高，适合包装较硬的产品，同时由于瓦楞间距较小，而纸比较平坦，印刷比较好。
3）C型楞C型楞的单位长度的瓦楞数及楞高介于A型楞和B型楞之间。
性能则接近于A型楞。
近年来随着保管、运输费用的上涨，体积较小的C型楞受到人们的重视，现已成为欧美国家采用的楞型。
其次，谈一下用于内包装和小包装的E型瓦楞的特点。
可用BC瓦楞代替AB瓦楞4）E型楞E型楞在30㎝长度内的楞数一般为95个左右，楞高约为1.1㎜(我公司E瓦楞高为1.7㎜)与外包装用的A、B、C型瓦楞相比，具有更薄更坚硬的特点。
因此，开发E型楞主要目的是将它作成折叠纸盒以增加缓冲性。
用E型楞制成的瓦楞纸盒，外观美观、表面光滑，可进行较复杂的印刷，因此通常用于装潢性瓦楞纸盒。
以上四种楞型如下图表瓦楞种类瓦楞高度（㎜）30㎝的标准楞数A型 4.5-4.8 34±2B型 2.5-2.8 50±2C型 3.5-3.8 40±2E型约1.1 93±5二、瓦楞纸板的种类瓦楞纸板的种类，取决于各种楞型的组合方式。
瓦楞纸箱分类
瓦楞纸箱根据其结构和用途的不同可以进行如下分类：
1. 瓦楞纸箱结构分类：
- 单层瓦楞纸箱：只有一层瓦楞纸板构成，用于轻负荷和一
次性使用的包装。
- 双层瓦楞纸箱：有两层瓦楞纸板构成，增强了箱体的强度，适用于承载重负荷和多次使用的包装。
- 复合瓦楞纸箱：在双层瓦楞纸箱的基础上使用其他材料加固，如木材、金属等，提高箱体的稳定性和保护性。
2. 瓦楞纸箱用途分类：
- 运输箱：用于包装和运输商品，提供保护、支撑和方便搬
运的功能。
- 包装箱：用于产品的陈列和销售，提供美观、品牌展示和
促销的功能。
- 邮寄箱：用于邮局、快递等寄送货物，提供方便、安全和
标准尺寸的功能。
3. 瓦楞纸箱尺寸分类：
- 标准尺寸箱：符合国际标准尺寸，适用于国际贸易和物流
运输。
- 定制尺寸箱：按照特定产品的尺寸和包装需求定制的箱子，提供最佳的包装保护和利用空间的功能。
4. 瓦楞纸箱材质分类：
- 化纤瓦楞纸箱：采用聚酯纤维制成，具有抗温度、抗潮、
耐酸碱等特性，适用于特殊环境下的包装。
- 轻型瓦楞纸箱：由薄型、低密度瓦楞纸板制成，适用于轻负荷和一次性使用的包装。
- 纤长瓦楞纸箱：采用高密度、精细纤维瓦楞纸板制成，具有高强度和抗冲击性，适用于承载重负荷和多次使用的包装。
5. 其他分类：
- 气囊式瓦楞纸箱：在瓦楞纸箱内部增设气囊，形成缓冲气体层，提供额外的保护作用。
- 隔层式瓦楞纸箱：在箱体内部增加分隔板，将箱内分隔成多个隔间，用于运输多种产品、防止碰撞等。
以上是常见的瓦楞纸箱分类，各种分类可以根据实际需要进行组合和细分。

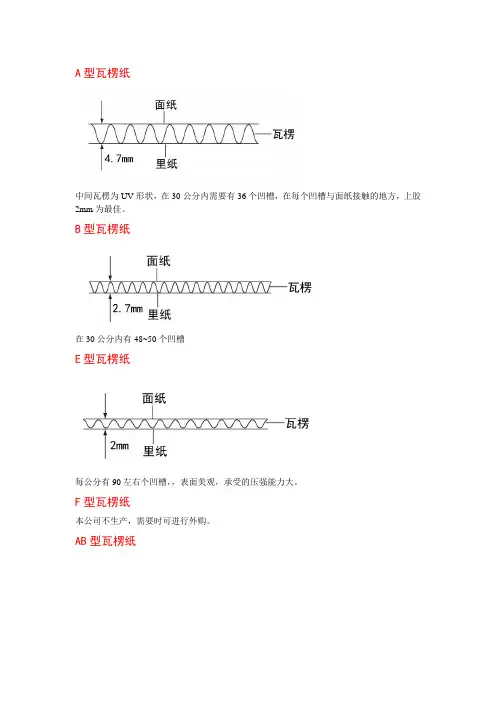

A型瓦楞纸
中间瓦楞为UV形状，在30公分内需要有36个凹槽，在每个凹槽与面纸接触的地方，上胶2mm为最佳。
B型瓦楞纸
在30公分内有48~50个凹槽
E型瓦楞纸
每公分有90左右个凹槽，，表面美观，承受的压强能力大。
F型瓦楞纸
本公司不生产，需要时可进行外购。
AB型瓦楞纸
一般要求为纸厚为7.2mm，公司现在生产为7.4mm。
面纸面为B型瓦楞纸型，内纸面为A 型瓦楞纸型。
AB型瓦楞纸对芯纸的要求较低，具体的里纸和面纸规格要求，应按对方公司的具体要求来做。
EB型瓦楞纸
EB型瓦楞纸标准为E型为面纸面，B型为里纸面，但由于公司设备限制，改为E为里纸面，在瓦楞纸表面不会有太大的影响，但如果客户有具体的要求，应做具体的调整。

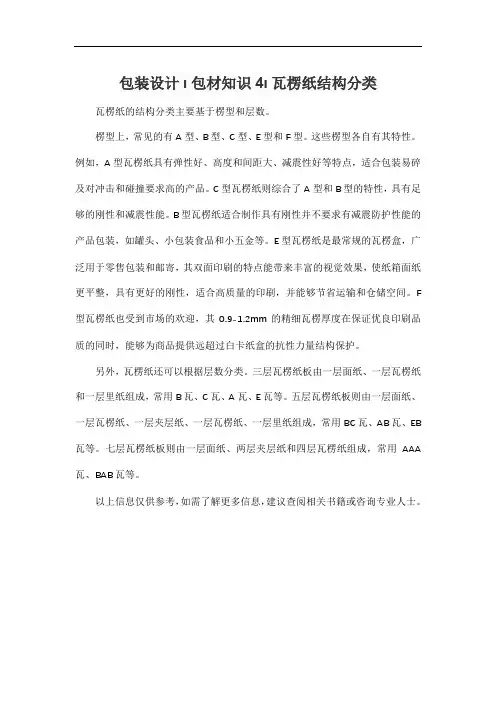

包装设计ι包材知识4ι瓦楞纸结构分类瓦楞纸的结构分类主要基于楞型和层数。
楞型上，常见的有A型、B型、C型、E型和F型。
这些楞型各自有其特性。
例如，A型瓦楞纸具有弹性好、高度和间距大、减震性好等特点，适合包装易碎及对冲击和碰撞要求高的产品。
C型瓦楞纸则综合了A型和B型的特性，具有足够的刚性和减震性能。
B型瓦楞纸适合制作具有刚性并不要求有减震防护性能的产品包装，如罐头、小包装食品和小五金等。
E型瓦楞纸是最常规的瓦楞盒，广泛用于零售包装和邮寄，其双面印刷的特点能带来丰富的视觉效果，使纸箱面纸更平整，具有更好的刚性，适合高质量的印刷，并能够节省运输和仓储空间。
F 型瓦楞纸也受到市场的欢迎，其0.9-1.2mm的精细瓦楞厚度在保证优良印刷品质的同时，能够为商品提供远超过白卡纸盒的抗性力量结构保护。
另外，瓦楞纸还可以根据层数分类。
三层瓦楞纸板由一层面纸、一层瓦楞纸和一层里纸组成，常用B瓦、C瓦、A瓦、E瓦等。
五层瓦楞纸板则由一层面纸、一层瓦楞纸、一层夹层纸、一层瓦楞纸、一层里纸组成，常用BC瓦、AB瓦、EB 瓦等。
七层瓦楞纸板则由一层面纸、两层夹层纸和四层瓦楞纸组成，常用AAA 瓦、BAB瓦等。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

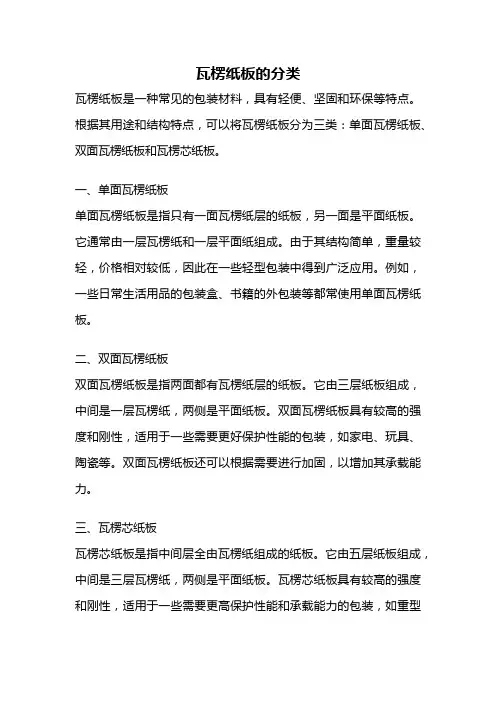

瓦楞纸板的分类
瓦楞纸板是一种常见的包装材料，具有轻便、坚固和环保等特点。
根据其用途和结构特点，可以将瓦楞纸板分为三类：单面瓦楞纸板、双面瓦楞纸板和瓦楞芯纸板。
一、单面瓦楞纸板
单面瓦楞纸板是指只有一面瓦楞纸层的纸板，另一面是平面纸板。
它通常由一层瓦楞纸和一层平面纸组成。
由于其结构简单，重量较轻，价格相对较低，因此在一些轻型包装中得到广泛应用。
例如，一些日常生活用品的包装盒、书籍的外包装等都常使用单面瓦楞纸板。
二、双面瓦楞纸板
双面瓦楞纸板是指两面都有瓦楞纸层的纸板。
它由三层纸板组成，中间是一层瓦楞纸，两侧是平面纸板。
双面瓦楞纸板具有较高的强度和刚性，适用于一些需要更好保护性能的包装，如家电、玩具、陶瓷等。
双面瓦楞纸板还可以根据需要进行加固，以增加其承载能力。
三、瓦楞芯纸板
瓦楞芯纸板是指中间层全由瓦楞纸组成的纸板。
它由五层纸板组成，中间是三层瓦楞纸，两侧是平面纸板。
瓦楞芯纸板具有较高的强度和刚性，适用于一些需要更高保护性能和承载能力的包装，如重型
机械设备、玻璃制品等。
瓦楞芯纸板还可以根据需要进行不同形式的加固，以满足特定的包装需求。
总结起来，瓦楞纸板根据其结构和用途可以分为单面瓦楞纸板、双面瓦楞纸板和瓦楞芯纸板。
它们在包装行业中起着重要的作用，为各种商品提供了安全可靠的包装保护。
在选择瓦楞纸板时，需要根据包装物的性质和重量来确定合适的类型和规格，以确保包装的质量和效果。
同时，我们也应该重视瓦楞纸板的回收利用，以减少资源浪费和环境污染，共同建设可持续发展的社会。
瓦楞纸箱基本知识瓦楞纸箱是一种常见的包装材料，它由纸板制成，具有瓦楞结构，因此得名。
下面是关于瓦楞纸箱的一些基本知识。
1. 瓦楞纸箱的结构：瓦楞纸箱由面纸、瓦楞纸芯层和内质纸组成。
瓦楞纸芯层呈波浪状，将两张面纸连接在一起，形成了中空的结构，既增加了纸箱的强度和刚性，又减小了其自重。
2. 瓦楞纸箱的种类：瓦楞纸箱通常根据瓦楞芯的直径和纸板的材质来分类。
常见的瓦楞纸板有A、B、C、E、F、G、N等等。
其中，A瓦楞纸板的瓦楞芯直径最小，纸板最薄，适用于轻型产品的包装；而G瓦楞纸板的瓦楞芯直径最大，纸板最厚，适用于重型产品的包装。
3. 瓦楞纸箱的优点：瓦楞纸箱具有轻质、坚固、环保、低成本等优点。
它采用可再生的纸材料制成，可以回收再利用。
瓦楞纸箱的瓦楞纸芯能够有效吸收外部冲击力，保护包装物品不受损。
4. 瓦楞纸箱的应用：瓦楞纸箱广泛应用于各个领域的包装行业，包括食品、电子产品、日用品、医药、汽车零部件等等。
根据包装物品的需求和要求，可以选择不同内外纸板的质量和瓦楞芯的大小，以达到最佳的保护效果。
5. 瓦楞纸箱的制作工艺：瓦楞纸箱的制作需要经过一系列的工艺步骤。
首先，将面纸和瓦楞纸芯分别裁切成所需的形状和尺寸。
然后，使用胶水将瓦楞纸芯粘贴到两张面纸上，形成一张完整的纸板。
最后，将该纸板折叠、修整、粘合成所需的箱子形状。
瓦楞纸箱作为常见的包装材料，不仅具有良好的保护性能，还能够满足不同包装物品的需求。
它在物流、运输和储存过程中发挥着重要的作用，并且对环境友好。
瓦楞纸箱是包装行业中最常见的材料之一，广泛应用于各个领域。
它不仅能够保护产品安全，还能提高包装效率和降低成本。
在本文中，我们将继续探讨瓦楞纸箱的相关内容。
1. 瓦楞纸箱的优势：1.1 轻质：瓦楞纸箱由纸板制成，具有较轻的重量，不会增加太多额外负担，方便物流和运输。
1.2 坚固：瓦楞纸箱的瓦楞芯层能够有效吸收外部冲击和挤压力，提供良好的抗压性能，保护包装物品不受损。
瓦楞纸板材质规格表1. 引言本文档旨在介绍瓦楞纸板的材质规格，以便供参考和选择。
瓦楞纸板是一种由纸浆制成的材料，具有轻质、环保、强度高等特点，广泛应用于包装和运输行业。
2. 瓦楞纸板材质分类根据不同的用途和要求，瓦楞纸板可分为以下几种材质：2.1 A型瓦楞纸板- 瓦楞层数：3层（A层、中层、C层）- 材质特点：强度高，承重能力强，适用于重物包装和运输- 应用场景：家电、纸箱、机械设备包装等2.2 B型瓦楞纸板- 瓦楞层数：5层（B层、A层、中层、A层、B层）- 材质特点：耐压性强，抗冲击能力好，适用于对包装品有一定保护要求的物品- 应用场景：易碎品、贵重品包装等2.3 C型瓦楞纸板- 瓦楞层数：7层（C层、B层、A层、中层、A层、B层、C 层）- 材质特点：抗外力作用性能好，防潮、抗震性能强，适用于对包装品要求高的环境- 应用场景：进出口商品、食品包装等2.4 E型瓦楞纸板- 瓦楞层数：4层（E层、F层、E层、F层）- 材质特点：轻质、可折叠，便于携带和储存，适用于需要频繁拆卸和组装的包装- 应用场景：电子产品、家居用品等3. 瓦楞纸板的常规尺寸瓦楞纸板的尺寸根据市场需求和包装品的不同而有所差异。
以下是瓦楞纸板的常规尺寸范围：- 长度：1000mm - 8000mm- 宽度：1000mm - 2600mm- 厚度：1.5mm - 13mm4. 瓦楞纸板的重量承载能力瓦楞纸板的重量承载能力与材质和层数有关，以下是一般情况下的重量承载能力范围：- A型瓦楞纸板：500kg - 1000kg- B型瓦楞纸板：200kg - 500kg- C型瓦楞纸板：100kg - 200kg- E型瓦楞纸板：50kg - 100kg5. 结论本文档介绍了瓦楞纸板的材质规格，包括瓦楞纸板的分类、常规尺寸和重量承载能力。
用户在选择瓦楞纸板时，可根据不同的包装需求和要求，选择适合的材质和规格，以确保包装的安全和可靠性。
瓦楞纸板的种类1. 楞型的种类常用的楞型有A、C、B、E四种，现在小楞型如G楞、K楞也开始在欧洲广泛使用，各种楞型，其用途可归纳如下：外包装用------A、B、C楞内包装用------B、E楞小包装用------E楞展示、精美包装用-------G楞特殊包装用---------特大瓦楞K楞A型楞的特点是单位长度内的瓦楞数量比较少，瓦楞最高，用A楞型制作的纸箱有较大的抗震缓冲能力，包装内容物品安全系数也比较高，但平面抗压力低，表面印刷的效果就不如其他的三种，且堆放后空间占用也比较大，从成本来看也比较贵。
B型楞的纸板就是制作的纸箱适合于包装比较重也比较硬的物品，多用于罐头和瓶装物品的包装，其平面抗压较好，原纸消耗次于E楞。
利用B型楞的特点，经过加工后可以制作成为形状复杂的组合箱。
C型楞的单位长度的瓦楞数及楞高，界于A型楞和B型楞之间，性能接近于A 型楞。
E型楞与外包装用的A、B、C型楞相比较，具有更薄更坚韧的特点，而且原纸消耗、包装物料空间最小。
因此，使用E型楞的主要目的是将他横切后折叠成各种各样的纸盒，切口美观，表面平整、可以进行复杂的印刷。
几楞型的比较（在相同纸质的前提下）：瓦楞型K A C B E F G W（AB）平面抗压力最差很差较差较好最好缓冲力最好很好较好较差最差楞高6.6-7.0 4.5-5 3.5-4 2.5-3 1.1-2.0 0.6 0.5 7-8楞数（每300mm）24±2 34±2 38±2 50±2 96±4 120 177芯纸单位面积克重计算方法 1.6*芯纸克重 1.4*芯纸克重 1.2*芯纸克重2. 瓦楞纸板的种类纸板是相对与纸张而言的，超过一定厚度的即称为纸板，而瓦楞纸板是用面纸，底纸和芯纸经过加工结合而成的纸制品。
瓦楞纸板的种类是取决于以上所说各种楞型组合结构分类，组合不同，纸板的特性也就各有差异，简单的说是根据几层纸，如图1所示就是一个单坑纸板（三层纸板），图2所示是一张双坑纸板（五层纸板），还有三坑纸板（七层纸板），以及高强度纸板如TRIWALL-AAA1300纸板，是用高强度的芯纸加上高克重的面纸。
根据瓦楞形状分，一般分为三种：V形，U形、UV形，V形的楞顶近似于三角形的顶点，而U形的楞顶是圆弧形的，UV形的形状介于两者之间。
V形瓦楞比较坚硬，强度较高，但变形一旦超过弹性范围瓦楞就会被压溃，完全丧失复原性。
V形瓦楞其芯纸及粘合剂的使用量虽少，但楞辊容易磨损，使用寿命短，且瓦楞纸板厚度不稳定，楞峰处易切断芯纸。
（楞辊：瓦楞辊是瓦楞纸板生产设备中最重要的组成部分，它一般都采用48CrMoA钢，经表面热处理和冷处理或表面冷处理后，其硬度一般都在HRC55以上）U形瓦楞：柔软、富有弹性。
只要变形不超出弹性范围，在松开后，U形瓦楞能迅速恢复原来的形状；由于瓦楞辊的磨损较慢，瓦楞纸板的厚度相同。
U形瓦楞比较圆滑，不会出现在楞峰处切断瓦楞芯纸的现象，因此可相对提高瓦楞原纸和粘合剂的用量较大，但不够经济。
运输包装常用的楞型为A型和B型A型瓦楞高度和间距最大、柔软、富有弹性，缓冲性能好。
B型瓦楞的平压强度较高，适合包装较硬的产品，同时由于瓦楞间距较小，而纸比较平坦，印刷效果较好。
C瓦介于A瓦和B瓦二者之间，目前单独使用较少。
但在合适情况下，可用BC瓦楞代替AB瓦楞。
E瓦以下，称为微瓦楞，目的是代替厚纸板。
根据瓦楞纸板层数分类1、双层瓦楞纸板：又称单面瓦楞纸板，即一层瓦楞芯纸和一层面纸粘接而成，如下图双层瓦楞纸板不能直接制造纸箱，一般用于玻璃、陶瓷器皿、灯管、灯泡的缓冲保护垫材料使用。
2、三层瓦楞纸板：又称单楞双面瓦楞纸板，由一层瓦楞芯纸和两层面纸构成，如下图三层瓦楞纸板，适用于包装和外包装的小型纸箱及衬板。
3、五层瓦楞纸板，又称双楞双面瓦楞纸板，由两层瓦楞芯纸、一层夹层和两层面纸组成，如下图：五层瓦楞纸板可以根据内装产品及流通环境要求选择合适的瓦楞型号和楞型组合。
一般多选用厚度较高的A、B或C型瓦楞来制作，并且多以缓冲性能较好的A或C型瓦楞来制作里层瓦楞，而且平压强度较高、印刷性能较好的B或C型作为外层瓦楞。
原纸的分类一、从产地来分，主要有：1.美国，即我们通常所说的美卡。
纯木浆牛卡，物理强度高，外观质量好，当然价格也高。
主要厂商如国际济丰，国有厂商如玖龙、理文也生产所谓的仿美卡2.俄罗斯，即我们所说的俄卡，纯木浆牛卡，物理强度高，但是纤维太粗，印刷效果不如美卡，当然价格也比美卡廉价了约1000元/吨，强度和美卡不相上下。
冬天使用俄卡须特别注意，因为俄卡枯燥，在冬天容易破裂。
3.日本，即我们所说的日卡或黄卡纸。
目前国正宗的日卡很少或根本没有，都是进口或国生产的仿日卡，小日本的纸箱就喜欢用日卡纸做面纸4.欧洲，英国、芬兰、瑞典等，质量方面根本和美卡差不多。
目前波兰等东欧国家也想中国出口原纸，根本也都是纯木浆牛卡，价格比美卡廉价，外观质量比俄卡好5.东南亚，如泰国、印尼等，主要是一些高强度的芯纸6.中国：有三大工业纸厂，正隆、永丰余、荣成，目前均已在大陆设立一级造纸厂。
正隆在，永丰余在、荣成在7.中国大陆，如玖龙、理文、晨鸣、山鹰、景兴等，当然还有N 多的小造纸厂二、从原材料分，国北方地区有一些造纸厂用草浆造原纸，但是目前这种纸很少，不通用。
主要还是木浆和回收浆〔废纸〕1.纯木浆。
目前进口的美卡、俄卡等都是纯木浆制造，强度好，但是价格也高。
国也有厂家生产纯木浆牛卡，名称叫特A级牛卡2.纯木浆+回收浆。
即挂面纸，国厂家生产的所谓的牛卡纸根本都是这种纸，名称叫A级纸。
挂面纸就是里层为回收浆，外表挂一层纯木浆，根据回收浆和纯木浆的比例不同有可分为：A级纸、AA级纸等3.回收浆。
全部回收浆制纸，可以生产出我们平常所说的B级纸、C级纸等纯木浆根本全是进口回收浆有进口的，如美废等，质量较好。
还有国产的，不如美废，根本就是生产最差的纸用的原纸的代号：各个纸箱厂家的代号都不一样原纸克重〔基重〕：面纸〔底纸〕，主要有：300g、280g、250g、200g、175g、150g、125g等，我见过最低110g的进口牛卡芯纸：100g、110g、120g、130g、140g、150g、170g、180g等白卡纸：即外表为白色的原纸，有125g、150g、175g、200g等基重种类较少以上克重只是一些比拟通用的规格，不同的厂家还会有一些特殊的规格，比方，230g、145g的面纸，112或117g的芯纸等面纸〔底纸〕可分为;特A级纸〔纯木浆牛卡〕、AA级纸、AAA级纸、A级纸、B级纸、C级纸等芯纸可分为：高强瓦和普通瓦白卡纸：也分为很多级别，质量差异较大紫丹纸板由面纸，坑纹，苾纸，底纸组成。
瓦楞的分类瓦楞纸板作为广泛使用的包装材料，具有轻便、结实、经济等优势，在包装行业中扮演着重要的角色。
而瓦楞纸板的坚固性和耐用性则来自于其特殊结构中的瓦楞形态。
瓦楞纸板根据瓦楞的不同形状和组合方式可以分为多种类型，本文将对瓦楞纸板的分类进行详细介绍。
一、单层瓦楞纸板单层瓦楞纸板是最简单也是最基本的瓦楞纸板类型。
它只由一层瓦楞芯纸和两层表面纸组成。
单层瓦楞纸板在包装轻质商品或对耐压要求不高的物品时常被使用。
这种类型的瓦楞纸板成本相对较低，但承重能力较差，容易变形。
因此，在包装贵重或易碎物品时，不宜使用单层瓦楞纸板。
二、双面瓦楞纸板双面瓦楞纸板是一种常用的瓦楞纸板类型。
它由一层瓦楞芯纸和三层表面纸组成，瓦楞芯纸夹在两层表面纸之间。
双面瓦楞纸板经过精心设计和加工，能够提供较高的承重能力和稳定性。
这种类型的瓦楞纸板广泛应用于各种重要物品的包装、运输和储存。
三、三层瓦楞纸板三层瓦楞纸板是由两层表面纸和两层瓦楞芯纸交替堆叠而成。
这种类型的瓦楞纸板具有更高的抗压强度和稳定性，适用于包装重型物品或需要长时间储存和运输的产品。
三层瓦楞纸板在工业和电子产品包装领域得到广泛应用。
四、五层瓦楞纸板五层瓦楞纸板（又称为瓦楞纸箱）是由四层瓦楞芯纸和五层表面纸构成的。
这种类型的瓦楞纸板结构更加稳固和坚固，能够承受更大的压力和冲击。
五层瓦楞纸板通常用于包装重型机械、大型电器和其他体积较大的物品。
它的优势在于结构牢固，能够保护包装物免受损坏。
五、特种瓦楞纸板特种瓦楞纸板是根据特定需求定制制造的瓦楞纸板类型。
它可以根据包装物的特殊要求进行设计，例如抗湿、防静电、耐高温等，以满足不同行业和产品的需求。
特种瓦楞纸板在电子、医疗和食品等领域中得到广泛应用。
对于瓦楞纸板的分类，还可以根据瓦楞的形状进行进一步细分。
常见的瓦楞形状包括A瓦楞、B瓦楞、C瓦楞、E瓦楞和F瓦楞等。
不同瓦楞形状的纸板在承重能力、抗压性和缓冲性能等方面有所不同，可以根据实际需求进行选择。
单瓦单面瓦楞纸板于1871年，由美国工程师爱伯特·琼斯(Athert L．Jones)发明，当时作为缓冲材料用来包裹易碎的玻璃、陶瓷器皿。
后来经奥利尔·朗(oliver. Long)改进形成了类似于现在常用的双面瓦楞纸板。
瓦楞纸板具有良好的弹性，强度与挺度，用它制造的纸箱和纸盒包装商品，与传统的木箱、金属桶比较，表现出许多优越性，因此被越来越广泛的应用。
目前在纸制品包装发达的国家，瓦楞纸板的比重几乎占整个包装材料的1/3～l/4。
一、定义1、瓦楞纸是指瓦楞原纸经过起楞加工后，形成有规律且永久性的纸。
2、瓦楞纸板是指由一层或多层瓦楞纸粘合在若干层纸或纸板之间，用于制造瓦楞纸箱的一种复合纸板。
3、瓦楞纸板最小综合定量是指除瓦楞纸以外的组成瓦楞纸板的各层纸或纸板的定量之和。
二、瓦楞纸板的种类(一)、根据瓦楞的齿形分类1．V型瓦楞 2．U型瓦楞 3．UV型瓦楞(二)、根据瓦楞楞型分类1．A型瓦楞 2．B型瓦楞 3．C型瓦楞 4．E型瓦楞(三)、根据瓦楞的层数分类1．单楞单面瓦楞纸板2．单楞双面瓦楞纸板3．双楞双面(五层)瓦楞纸板4．三楞双面(七层)瓦楞纸板(四)我国对于瓦楞纸板的分类规定GB/T6544－2008《瓦楞纸板》的标准规定：分为单瓦楞纸板(三层瓦楞纸板)、双瓦楞纸板(五层瓦楞纸板)、三瓦楞纸板(七层瓦楞纸板)三大类。
又根据瓦楞纸板的最小综合定量将单、双瓦楞纸板又各分成5类，将三瓦楞纸板分成4类；每类又根据耐破强度或边压强度(瓦楞原纸、箱纸板和粘合剂是生产瓦楞纸板的主要原材料，它们的质量决定了瓦楞纸板的强度)分为优等品和合格品，共28种瓦楞纸板。
针对瓦楞纸板与瓦楞纸箱的检测设备如下:纸箱：纸箱抗压强度试验机，模拟汽车运输振动台，包装跌落试验机等纸板：纸板环压/边压/粘合强度试验机，纸板耐破度测定仪，水份测试仪，厚度计等。
什么是瓦楞纸箱瓦楞纸箱标准瓦楞纸箱种类瓦楞纸板经过模切、压痕、钉箱或粘箱制成瓦楞纸箱。
瓦楞纸箱是一种应用最广的包装制品，用量一直是各种包装制品之首。
包括钙塑瓦楞纸箱。
随着工业的进步传统的裱胶.去边.压痕机器逐步被大线及单面机所取代，这也大大加快了加工效率，提高了行业的竞争力，推动了整体的市场经济加速发展。
一、概述1、印刷包装行业的印刷方式主要有：平版胶印（油墨彩色印刷）、凸版印刷（纸箱水墨印刷）。
其中，纸箱水性印刷相比彩色印刷具有强度高、成本低、生产效率高（交期快），整体印刷效果接近彩印，广泛适用于产品的运输包装。
2、瓦楞纸箱主要生产工序瓦楞纸板自动生产线、印刷工序、后加工及成型工序；目前印刷工作已基本实现印刷、开槽、模切、粘箱、包装一次成型自动化作业。
二、水性印刷原理1、水性印刷属于加色法印刷。
彩色原稿经过电子分色制版成反面图象，然后通过印刷机进行印刷，将水墨从印刷机网纹辊上转移到印刷版上，再将水墨从印刷版上转移到瓦楞纸板上。
通过套色、叠色得到正面的图象，实现原稿样箱的复制，再现原稿的质量。
2、四原色原理：红、黄、兰、黑（严格来说是三原色：红、黄、兰）间色：两种原色相加：红+黄=橙色（橙红、橙黄）；红+兰=紫色（樱红、茄紫）；兰+黄=绿色（深绿、嫩绿）。
三、印前技术（传统制版）1、彩色原稿经过电子分色处理成单色然后出菲林片（阴图软片）；2、背曝光：用紫外线对版材的背面进行曝光，形成印版底基；3、主曝光：揭去版材正面的保护膜，放上阴图片、覆盖真空膜，真空抽好后，用紫外线进行主曝光，将阴图片的内容转移到印版上；4、洗版：在洗版机中用药水进行洗版，洗掉印版上未曝光的树脂，形成凹凸的印刷版。
5、烘干：6、去粘：紫外线光源照射；7、后曝光：硬度调整。
四、印刷材料----原纸1、原纸分类1．1：瓦楞原纸（corrugating medium）国家标准分为A级、B级、C级、D级四种。
D级瓦楞纸基本被市场淘汰，很少厂家购买使用。
1．2：箱板纸(linerboard)1.2.1：牛皮卡纸(美卡、俄卡)。
特点：长纤维、重施胶，物理强度高、纸板粗糙；纯木浆或少量OCC。
简称：进口牛卡。
1.2.2：仿牛皮卡纸。
特点：表面挂15-25%木浆、其余为OCC；纤维较短、强度较牛卡纸差。
纸面平整，不同程度施胶（吸水性30—55g/m2不等）、表面染色处理。
简称：国产牛卡。
1.2.3：白卡纸。
白面牛卡底，表面漂白木浆，其余为本色或染色木浆。
（俄白、瑞典白卡、芬兰白卡)；白板纸（表面漂白木浆、其余为脱墨或不脱墨废纸）；涂布白板纸（白底白、灰底白、---）。
1.2.4：再生纸。
全部为OCC组成，但与瓦楞纸不同。
表面为11#以上AOCC挂面并经过染色处理）。
市场一般称为C级箱板纸,部分称为T纸。
2．纸箱原纸基本性能。
2．1：物理指标：定量、水份、紧度、耐破强度（耐破指数）、环压强度（环压指数）、正/反吸水性、耐折度。
2．2：外观指标：平滑度、色差、白度。
2．3：具体原纸标准参考：GB13023（瓦楞纸国标）、GB13024（箱板纸国标）。
相关项目参考最新行业动态或标准。
3、造纸基本生产工艺流程3．1：传统造纸工艺流程：原料：木材或草类纤维。
3．2：现代造纸工艺流程：原料：商品木浆、废纸。
五、瓦楞纸板1、瓦楞纸板分类1．1：按楞型分类：A、C、B、E及其组合，比如：AB楞、BC楞、BBC楞等。
现在市场上已有更细瓦楞F楞在生产使用。
1．2：按原纸层数分类：二层纸板、三层纸板、四层纸板、五层纸板、七层纸板等；1．3：按楞形分类：U形、V形、UV形；现在市场上通用UV形；1．4：瓦楞性能对比：楞型楞高楞数个/30mm 缩比平压强度边压强度A 4.5-5.0 34+2 1.55 4 1C 3.5-4.0 38+2 1.47 3 2B 2.5-3.0 50+2 1.36 2 3E 1.1-2.0 96+2 1.26 1 41．5：瓦楞展示：C楞 B楞 A楞1．6：其它：瓦楞：Flute；单瓦楞纸板（又称三层纸板）：single wall；双瓦楞纸板(又称五层纸板)：double wall；七层瓦楞纸板：triple wall;2、瓦楞纸板生产工艺流程桥连接2．1：单面机工作原理（正压式单面机）：2．2：原理概述：瓦楞原纸通过上下瓦楞辊对压成型，经上糊辊上浆糊，面纸与成型的瓦楞纸在压力辊与上瓦楞辊切线处贴合成二层瓦楞纸板，再经迁引皮带上天桥到双面机部位与其它单瓦楞纸板、面纸复合成型。
六、瓦楞纸箱1、瓦楞纸箱主要生产工艺流程：1．1：附传统的瓦楞纸箱生产工艺流程：2、瓦楞纸箱尺寸2．1：内尺寸：取决于内包装物的最大外尺寸、内包装物的数量及装箱排列方式、内包装物的种类。
2．2：外尺寸：量取纸箱相对两箱面外侧的垂直距离；2．3：制造尺寸：即纸箱未成型前的展开尺寸，测量展开后的底纸面。
2．4：尺寸间相互关系：a.外尺寸=内尺寸+2*纸板厚度(实际上还要考虑制造过程的厚度损失)b.制造尺寸=外尺寸-系数（此系数一般取决于纸板的层数与材质）。
C、实际上还必须参考不同客户的特点适当采取上下偏差；D、纸箱尺寸设计一般有两种途径：依据内包装物的最大外径及排列方式设计纸箱的内径；依据标准货柜的内部空间尺寸设计纸箱的外径。
3、瓦楞纸箱结构3.1: 瓦楞纸箱各部名称、代号及英文对照名称代号英文对照长 L Length宽 B Broad高 H Height侧面 Ps Side Panel端面 Pe End Panel摇盖 F Flap外摇盖 Fo Outer Flap内摇盖 Fi Inner Flap接合处 J Joint表（1）瓦楞纸箱各部名称3.2：瓦楞纸箱型式的国际表示方法瓦楞纸箱的构造若用文字说明十分复杂，为求简化，国际瓦楞纸箱协会采用并推荐的纸箱展开图各部位表示记号如下：（1）裁切、压线及开槽的记号A A：裁切线B B：开槽切除线C C：内折线（压痕线）D D：外折线（点划线）E E：修边压痕线（间断压痕线、锯齿线）F F：压双线；（2）纸箱的接合方式的记号S 钉线接合G 粘合剂接合（3）手提孔的记号半切手孔全切手孔4、瓦楞纸箱国际箱型：“汇源”机包箱的国际箱型代号为：0442。
七、纸箱强度设计1、瓦楞纸板强度要求1．1：边压强度：顺着瓦楞方向，单位长度瓦楞纸板压馈前所能承受的最大受力。
单位： N/m.边压强度=表面原纸综合环压强度+综合瓦楞纸环压强度*收缩率一般边压计算依原纸最低环压强度计算（安全可靠），实际测试值会适当大于理论计算值。
1．2：耐破强度：单位面积瓦楞纸板破裂前所能承受均匀增加的最大外力。
单位：Kg/cm2。
纸板破裂强度=面纸破裂强度+中格纸破裂强度+底纸破裂强度*因制造过程会有一定强度损失，实际测试的破裂强度会小于计算值1 Kg/cm2左右。
1．3：戳穿强度：新的国家标准GB6544-1999已经取消了对纸板戳穿强度的要求。
（原标准GB6544-1986）2、瓦楞纸箱强度要求：2．1：边压、耐破、戳穿同纸板。
纸箱边压强度会比纸板边压强度要低（因制造过程的瓦楞损失）。
2．2：纸箱抗压强度：（普通箱型，对应国际箱型代号：0201）抗压强度=边压强度（N/cm）*凯里卡特常数FF值取决于纸箱的周边长，2*（长+宽）cm.以及瓦楞楞型。
两项目确定后，F值可以查表。
实际上的抗压强度测试值与纸箱长、宽、高的比例有关系。
同样周边长、同样材质楞型的纸箱：高度越高、抗压越小；长*宽的底面积越大，抗压越大。
3、机包箱抗压强度=对应普通箱型的抗压强度*0.6*1.62*摇盖宽/纸箱宽。
4、纸箱、纸板的粘合强度（瓦楞成型的剥离强度而不是接舌处粘箱的粘合强度）。
分离单位长度纸板面纸与瓦楞纸所需的力。
单位：N/m楞。
行业标准统一规定为大于588 N/m楞.5、堆码强度与抗压强度。
纸箱所需抗压强度=[纸箱毛重*（堆码层数-1）]*安全系数K。
前部分为纸箱的静态堆码强度。
K值取决于印刷版面的多少、开孔程度、内包装物性质、贵重程度、仓储运输时间、条件等。
K值一般取2—5。
瓦楞纸板和瓦楞纸箱的质量检验共分三大类。
这就是瓦楞纸箱的外观检验，瓦楞纸板和瓦楞纸箱的性能测试以及瓦楞纸箱的型式试验。
进入九十年代，瓦楞纸箱的应用越来越广泛。
对使用瓦楞纸箱为商品制作包装而美化商品、保护商品的质量要求也越来越高，生产瓦楞纸箱的设备、技术和工艺也相应得到了长足的发展。
为了保证生产出的瓦楞纸板的质量和制作出的瓦楞纸箱的质量符合国家标准要求，过到既适合使用，又物美价谦严格的质量管理和质量的检验以及先进的检测设备和完善的检测手段适时地进入了具有一定生产规模和管理程序的瓦楞纸箱生产企业。
瓦楞纸板和瓦楞纸箱的质量检验，必须计量准确，标准统一，检测设备完好，检测方法标准；同时有严格的全面管理和必要的基础工作。
否则就保证不了检验的准确性、可靠性和公正性。
瓦楞纸板和瓦楞纸箱的质量检验，目前招待的标准分为三种。
一种是国家专门对为出口商品制作包装用的瓦楞纸板和瓦楞纸箱制定的质量标准，就是GB5033-85《出品产品包装用瓦楞纸箱》和GB5034-85《出口产品包装用瓦楞纸板》。
另一种是把为出口商品和内销商品以及低廉商品制作包装用的瓦楞纸板和瓦楞纸箱分为一类、二类和三类，标准中招待一类的为出口及贵重物品的运输包装，执行二类的为内销产吕的运输包装，招待三类的为短途和低廉商品的运输包装。
这种标准是GB6543-86《瓦楞纸箱》和GB6543-6548-1998《瓦楞纸板及其测定方法》。
再一种就是随着国家对外经贸体制的改革和要求，出口商品包装的检验和管理划给国家出入境检验检疫局（原国家进出口商品检验局）。
依照《商检法》和《商检法实施细则》，国家出入境检验检疫局又专门为出口商品包装制定了检验行业标准。
这就是SN/T0262-93《出口商品运输包装瓦楞纸箱检验规程》。
同时，为了配合瓦楞纸箱的外观质量检验，国家技术监督局又制定了GB190-90《危险货物包装标志》和GB191-90《包装储运图示标志》。
在国内目前对瓦楞纸板和瓦楞纸箱的质量检验中，国家每年一度的产品质量监督检验依照的是GB6543-86《瓦楞纸箱》和GB6544-6548-1998《瓦楞纸板及其测定方法》。
而生产包装的企业和使用包装的部门因仓储、运输等造成包装使用质量而进行的仲裁检验则按双方提出的条件对照国家相应的标准进行。
出口商品的包装则按照国家出入境检验检疫局制定的待业标准执行。
国家出入境检验检疫SN/T0262-93《出口商品运输包装瓦楞纸箱检验规程》，基本引用了国家标准中对瓦楞纸板和瓦楞纸箱的技术要求、检验项目、抽样与检验方法。
为了统一标准计量，衽有效数据处理，本节中将按SN/T0262-93《出口商品运输包装瓦楞纸箱的质量检验》。
