19.图4是一个瓶盖起子，请标出支点O和阻力F2。
20.如图14所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。
21.轻杆A端挂重物，OA在绳子拉力作用下保持平衡，画出绳对A点的拉力及力臂。
22.某同学在做俯卧撑运动时（如图4），可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出重力和支撑力F的力臂
23.如图18所示，作出：①桶M所受重力的示意图；②以O为支点，力F的力臂．
24.为使杠杆ON在图乙位置能保持静止，需在M点施加一个力F．画出物体A对杆的拉力的力臂和在M点对杆的最小拉力F的示意图；
25.如图10所示，陈师傅想用最省力的方法把一个油桶推上台阶，请你帮他在图中画出这个力。
26.请在图4中画出使杠杆OA平衡时最小动力F1的示意图和阻力F2的力臂L2。
27.上图所示的曲棒ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需最小力的示意图。
中考杠杆作图题专练
画力臂
．
1
1
典型题精选
1．（2011•营口）如图，杠杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，在杆上某处挂一物体，要使杠杆在图示位置平衡．请在图中画出最小的动力F1、动力臂L1和物体受到的重力示意图．
2．（2010•河南）如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动．请在C点画出这个力的示意图，并标出它的力臂l．
3．如图为某一轻质杠杆，其中O点为支点，在B点悬挂一物体，要使杠杆在图中位置处于静止（平衡）状态，在图中的A点画出所需的最小力F的示意图及其力臂．
4．（2007•泰安）列车上有出售食品的手推车，如图所示．若货物均匀摆在车内，当后轮遇到障碍物A时，售货员会向上提扶把，请在图中画出此时售货员提车使用的最小力的示意图和这个力的力臂．
5．（2005•十堰）如图，在杠杆AB上挂了一个重为G 的物体．为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向．
1 / 2 杠杆作图
一、作力臂
1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
二、作五要素F
2F
1O
2 / 2 2．如左图某同学斜拉旅行箱站立时的简化模型。请在图中画出阻力的示意图及阻力的力臂
3．如左图所示，请你画出这根钓鱼竿杠杆五要素。
三、已知力臂作力
4．（1）如下左图，杠杆OA在力F
1、F
2的作用下处于静止状态，l
2是F
2的力臂，画出F
1的力臂和力F
2
（2）如右图所示，杠杆OA在F
1、F
2两个力作用下平衡，图中已画出了杠杆A端受的力F
1。如果虚线OO,
是力F
2
的力臂，请在杠杆上标出F
2的作用点B，并画出力F
2的示意图。
四、作最小（省）的力
5．如下右图所示，使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用最小动力F的示意图. (注意：
请在图上保留为确保作图准确所画的辅助线)
6．在左下图中画出杠杆平衡时作用在B点最小的力和这个力的力臂(O为支点)．
7．有一均匀圆柱体放在水平地面上如右上图所示，靠在台阶边，为了使它滚上这个台阶，在圆柱体边缘上哪一点、沿
什么方向施力才能用最小的力使圆柱体刚好离开地面?在图上标出这一点，并画出此力的方向和力臂．
8．如上图所示，杠杆的B端挂一重物，在A点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个力
的示意图。
9．如图所示，O为杠杆AC的支点，在B处挂一小球，AO＝OB＝BC，为使杠杆在水平位置平
衡，（1）画出施加在杠杆A点上最小动力F
A的力臂L
A，并标出F
A的方向
（2）画出施加在杠杆B点上最小动力F
B的力臂L
B，并标出F
B的方向
（3）画出施加在杠杆C点上最小动力F
C的力臂L
C，并标出F
C的方向
（4）F
A 、F
B 、F
C 中哪个最小？·
O
A O,
F
1
B C A O
△

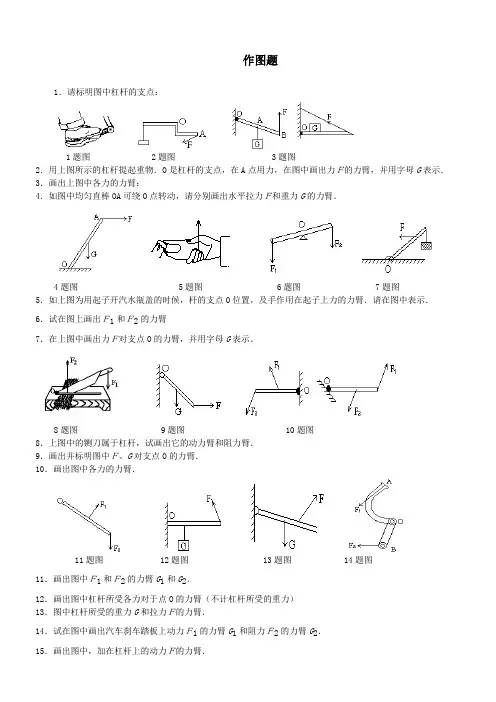

作图题
1．请标明图中杠杆的支点：
1题图 2题图 3题图
2．用上图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．
3．画出上图中各力的力臂：
4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．
4题图 5题图 6题图 7题图
5．如上图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．
6．试在图上画出Ｆ1和Ｆ2的力臂
7．在上图中画出力Ｆ对支点O的力臂，并用字母G表示．
8题图 9题图 10题图
8．上图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．
9．画出并标明图中Ｆ、G对支点O的力臂．
10．画出图中各力的力臂．
11题图 12题图 13题图 14题图
11．画出图中Ｆ1和Ｆ2的力臂G1和G2．
12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）
13．图中杠杆所受的重力G和拉力Ｆ的力臂．
14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．
15．画出图中，加在杠杆上的动力Ｆ的力臂． 16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）
15题图 16题图 17题图 18题图
17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．
18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．
.
.
作图题
1. 请标明图中杠杆的支点：
2. 用图所示的杠杆提起重物．O 是杠杆的支点，在 A 点用力，在图中画出力Ｆ的力臂，
并用字母 G 表示．
3. 画出图中各力的力臂：
4. 如图中均匀直棒 OA 可绕 O 点转动，请分别画出水平拉力Ｆ和重力 G 的力臂．
5. 如图为用起子开汽水瓶盖的时候，杆的支点 O 位置，及手作用在起子上力的力臂．请在图中表示．
6. 试在图上画出Ｆ1 和Ｆ2 的力臂
7. 在右图中画出力Ｆ对支点 O 的力臂，并用字母 G 表示． .
.
8. 下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．
9. 画出并标明图中Ｆ、G 对支点 O 的力臂．
10. 画出图中各力的力臂．
11. 画出图中Ｆ1 和Ｆ2 的力臂 G1 和 G2．
12. 画出图中杠杆所受各力对于点 O 的力臂（不计杠杆所受的重力）
13. 图中杠杆所受的重力 G 和拉力Ｆ的力臂． .
.
14. 试在图中画出汽车刹车踏板上动力Ｆ1 的力臂 G1 和阻力Ｆ2 的力臂 G2．
15. 画出图中，加在杠杆上的动力Ｆ的力臂．
16. 如图所示，试画出杠杆 OA 所受力的力臂（OA 杆的质量忽略不计）
17. 图中，均匀直棒 AB 可绕 A 点转动，在 B 端加一竖直向上的 40 牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．
18. 画出图中力Ｆ1 和Ｆ2 的力臂，并用 G1 和 G2 分别标明．
.
.
19. 画出图中杠杆所受各力对于支点 O 的力臂（不计杠杆所受重力）
20. 在图所示的各杠杆中，O 是支点，试分别画出Ｆ1，Ｆ2 的力臂 G1，G2．
21. 下列所示的杠杆中，O 是支点，在图上画出Ｆ1、Ｆ2 的力臂，并且用 G1、G2 表示
它们．
22. 画出下列各力的力臂（如图）
23. 画出下列各力的力臂（如图）
24. 如图中的点 O 是杠杆的支点，画出力Ｆ1 和Ｆ2 的力臂，并用字母 G1 和 G2 标明． .
