河北省科技工程学校 电气工程系

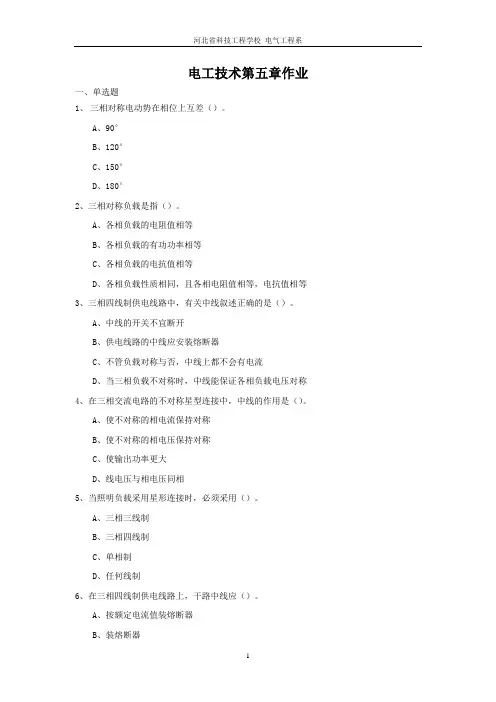

1 电工技术第五章作业
一、单选题
1、 三相对称电动势在相位上互差（）。
A、90°
B、120°
C、150°
D、180°
2、三相对称负载是指（）。
A、各相负载的电阻值相等
B、各相负载的有功功率相等
C、各相负载的电抗值相等
D、各相负载性质相同，且各相电阻值相等，电抗值相等
3、三相四线制供电线路中，有关中线叙述正确的是（）。
A、中线的开关不宜断开
B、供电线路的中线应安装熔断器
C、不管负载对称与否，中线上都不会有电流
D、当三相负载不对称时，中线能保证各相负载电压对称
4、在三相交流电路的不对称星型连接中，中线的作用是（）。
A、使不对称的相电流保持对称
B、使不对称的相电压保持对称
C、使输出功率更大
D、线电压与相电压同相
5、当照明负载采用星形连接时，必须采用（）。
A、三相三线制
B、三相四线制
C、单相制
D、任何线制
6、在三相四线制供电线路上，干路中线应（）。
A、按额定电流值装熔断器
B、装熔断器 河北省科技工程学校 电气工程系
2 C、不允许装熔断器
D、装不装熔断器视具体情况
二、多选题
1、三相对称交流电动势的特点是（） 。
A、幅值相同
B、频率相同
C、相位互差120°
D、瞬时值之和恒为零
2、三相对称负载的特点是（） 。
A、大小相等
B、阻抗角互差120°
C、阻抗角相同
D、都是电阻元件
3、三相对称交流电路是指（）。
A、电源对称
B、负载对称
C、电源不对称
D、负载可不对称
4、—台三相发电机，每相电压为220V，接成Y形，则有（）。
A、线电压为380V
B、线电压为220V
C、相电压为220V
D、相电压为380V
5、一台三相发电机，每相电压为220V，接成△形，则有（）。
A、线电压为380V
B、线电压为220V
第五章 磁与电磁感应
5.1磁的基本概念
填空题
1、人们把物体能够吸引铁、钴、镍等金属及起合金的性质叫做 ，具有磁性的物体叫 。
2、磁感线的方向定义为：在磁体外部由____指向___，在磁体内部由___指向_
___。
3、____ _的现象称为电流的磁效应。电流所产生的磁场方向可用___ ___来判断。
选择题
1、磁感线上任一点的（ ）方向，就是该点的磁场方向。
A 指向N极的 B 切线 C 直线
判断题
1、每个磁体都有两个磁极，一个叫N极，另一个叫S极，若把磁体分成两段，则一段为N极，另一段为S极。
5.2磁场的基本物理量
填空题
1、用来表示媒介质导磁性能的物理量叫______________。
5.3铁磁物质的磁化
判断题
1、（ ）只有铁磁材料才能被磁化。
2、（ ）使原来没有磁性的物质具有磁性的过程称为磁化。
3、软磁性材料常被做成电机、变压器、电磁铁的铁心。
计算题
5.5磁场对通电直导体的作用
选择题
1、将通电矩形线圈用线吊住并放入磁场，线圈平面垂直于磁场，线圈将（ ）。
A、不动 B、向左或向右移动 C、转动
判断题
1、（ ）左手定则可以判断通电导体的受力方向。 2、（ ）左手定则可以判断直导体切割磁感线产生的感应电流方向。
3、左手定则既可以判断通电导体的受力方向，又可以判断直导体的感应电流方向。
计算题
5.6电磁感应
填空题
1、产生电磁感应的条件是_ 。
2、磁场产生电流的现象叫 ，楞次定律的内容是：___________________产生的磁通总是________________原磁通的变化。
选择题
1、下列属于电磁感应现象的是（ ）。
A、通电直导体产生的磁场 B、通电直导体在磁场中运动

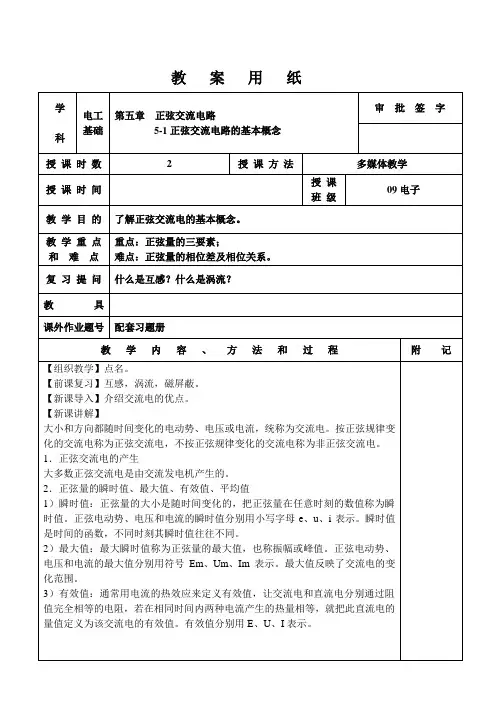

教 案 用 纸
学
科 电工基础 第五章 正弦交流电路
5-1正弦交流电路的基本概念 审 批 签 字
授 课 时 数 2 授 课 方 法 多媒体教学
授 课 时 间 授 课
班 级 09电子
教 学 目 的 了解正弦交流电的基本概念。
教 学 重 点
和 难 点 重点：正弦量的三要素；
难点：正弦量的相位差及相位关系。
复 习 提 问 什么是互感？什么是涡流？
教 具
课外作业题号 配套习题册
教 学 内 容 、 方 法 和 过 程 附 记
【组织教学】点名。
【前课复习】互感，涡流，磁屏蔽。
【新课导入】介绍交流电的优点。
【新课讲解】
大小和方向都随时间变化的电动势、电压或电流，统称为交流电。按正弦规律变化的交流电称为正弦交流电，不按正弦规律变化的交流电称为非正弦交流电。
1．正弦交流电的产生
大多数正弦交流电是由交流发电机产生的。
2．正弦量的瞬时值、最大值、有效值、平均值
1）瞬时值：正弦量的大小是随时间变化的，把正弦量在任意时刻的数值称为瞬时值。正弦电动势、电压和电流的瞬时值分别用小写字母e、u、i表示。瞬时值是时间的函数，不同时刻其瞬时值往往不同。
2）最大值：最大瞬时值称为正弦量的最大值，也称振幅或峰值。正弦电动势、电压和电流的最大值分别用符号Em、Um、Im表示。最大值反映了交流电的变化范围。
3）有效值：通常用电流的热效应来定义有效值，让交流电和直流电分别通过阻值完全相等的电阻，若在相同时间内两种电流产生的热量相等，就把此直流电的量值定义为该交流电的有效值。有效值分别用E、U、I表示。
正弦量的有效值与最大值的关系为：
mmEEE707.02 mmUUU707.02 mmIII707.02
4）平均值：正弦量在半个周期内所有瞬时值的平均值。平均值用Ep、Up、Ip表示。
学习必备欢迎下载
第五章正弦交流电
§5－1、正弦交流电的基本概念课时一
教学目的1、了解正弦交流电的产生原理、初步理解正弦交流电表达式形式；2、熟悉正弦交流电的三要素含义及确定方法
教学重、难点
教学重点：1、交流电的产生、三要素含义及确定方法
2、两正弦交流电的相位差物理意义及判定方法电压表扩大量程的方法和计算。教学难点：两正弦交流电的相位差物理意义及判定方法。教学方法：讲授法
教学时数：三课时授完。
教具：黑板、多媒体课件等。
教学过程：
I、复习提问：[1]直流电的定义及表示 [2]电磁感应现象通过回顾电能的应用引入交流电及本节课题-----正弦交流电的产生
II、讲授新课：一、交流电的产生：
1.动手实验：按图5-3连接电路，使线圈abcd在匀强磁场中匀速转动，观察检流计的变化
情况。
2.提问观察到的现象。3.分析实验现象得出整个线圈的感应电动势为： eab=Blvsin(t0), ecd=Blvsin(t0),
e = eab=+ecd = 2 Blvsin(t0) = Em sin(t0)
4.结论：发电机产生的电动势按正弦规律变化，可以向外电路输送正弦交流电。5注意：实际电动机的构造比较复杂，线圈的匝数很多，而且嵌在硅钢片制成的铁心上，叫
做电枢；磁极一般也不止一对，是由电磁铁构成的。一般多采用旋转磁极式，即电枢不动，磁极
转动。二、正弦交流电的周期、频率和角频率：
如果电流或电压的大小及方向都随时间做周期性变化，则称之为交流电。
分析说明：[1]电流大小及方向均有规律地改变；[2]为周期性变化的电流
周期性信号：指每隔相同的时间重复出现的电压及电流。[1]周期
周期：完成一个周期性变化所需用的时间，或重复出现的时间叫做周期，用T表示，单位S。
[2] 频率频率：一秒钟重复出现的次数，符号F，单位HZ。
表示: 符号f表示,单位赫兹、千赫兹、兆赫兹
例如，我们家庭用的交流的频率是50HZ，习惯上称为工频，即每秒钏做50 个周期性变化，那么完成一个周期性变化所用的时间是1/50秒，即周期是1/50秒。
