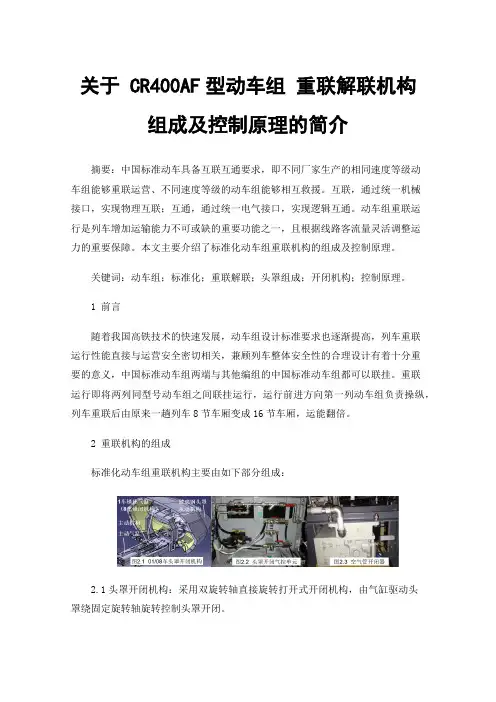

关于 CR400AF型动车组重联解联机构组成及控制原理的简介摘要:中国标准动车具备互联互通要求,即不同厂家生产的相同速度等级动车组能够重联运营、不同速度等级的动车组能够相互救援。
互联,通过统一机械接口,实现物理互联;互通,通过统一电气接口,实现逻辑互通。
动车组重联运行是列车增加运输能力不可或缺的重要功能之一,且根据线路客流量灵活调整运力的重要保障。
本文主要介绍了标准化动车组重联机构的组成及控制原理。
关键词:动车组;标准化;重联解联;头罩组成;开闭机构;控制原理。
1 前言随着我国高铁技术的快速发展,动车组设计标准要求也逐渐提高,列车重联运行性能直接与运营安全密切相关,兼顾列车整体安全性的合理设计有着十分重要的意义,中国标准动车组两端与其他编组的中国标准动车组都可以联挂。
重联运行即将两列同型号动车组之间联挂运行,运行前进方向第一列动车组负责操纵,列车重联后由原来一趟列车8节车厢变成16节车厢,运能翻倍。
2 重联机构的组成标准化动车组重联机构主要由如下部分组成:2.1头罩开闭机构:采用双旋转轴直接旋转打开式开闭机构,由气缸驱动头罩绕固定旋转轴旋转控制头罩开闭。
2.2配管单元组成:主要由控制塞门、头罩开\锁闭电磁阀、流量调节阀组成,通过电磁阀得失电控制罩开闭和锁闭气缸动作。
2.3空气管开闭器:是在重联列车分开前将断开总风连接,或者重联后将两列列车总风自动贯通的装置,由电磁阀控制使活塞、凸轮轴、凸轮依次联动来开闭塞门、切换总风管与车钩总风管MR及解钩管UC的导通状态,可以手动操作。
2.4机械系统:为全自动钩缓装置,主要由连挂系统、缓冲系统、安装吊挂系统和连接卡环构成,通过司机室控制实现车辆间机械、电气和风路的自动连接。
2.5风管连接器:是实现列车间气路连接互通供风的系统,包括总风管MRP、解钩风管UC和列车管BP,均随着车钩的连挂和分解实现气路的自动导通和断开。
在列车运行中,如果车钩意外分离,该连接器可以迅速释放列车管中空气压力,实现列车停车制动。

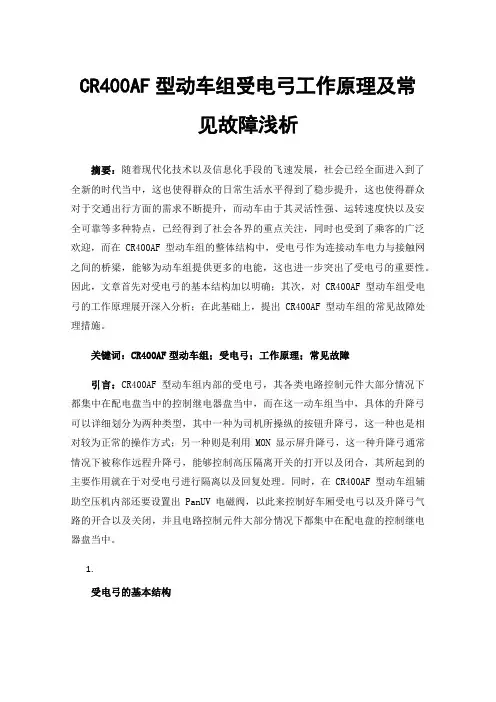

CR400AF型动车组受电弓工作原理及常见故障浅析摘要:随着现代化技术以及信息化手段的飞速发展,社会已经全面进入到了全新的时代当中,这也使得群众的日常生活水平得到了稳步提升,这也使得群众对于交通出行方面的需求不断提升,而动车由于其灵活性强、运转速度快以及安全可靠等多种特点,已经得到了社会各界的重点关注,同时也受到了乘客的广泛欢迎,而在CR400AF型动车组的整体结构中,受电弓作为连接动车电力与接触网之间的桥梁,能够为动车组提供更多的电能,这也进一步突出了受电弓的重要性。
因此,文章首先对受电弓的基本结构加以明确;其次,对CR400AF型动车组受电弓的工作原理展开深入分析;在此基础上,提出CR400AF型动车组的常见故障处理措施。
关键词:CR400AF型动车组;受电弓;工作原理;常见故障引言:CR400AF型动车组内部的受电弓,其各类电路控制元件大部分情况下都集中在配电盘当中的控制继电器盘当中,而在这一动车组当中,具体的升降弓可以详细划分为两种类型,其中一种为司机所操纵的按钮升降弓,这一种也是相对较为正常的操作方式;另一种则是利用MON显示屏升降弓,这一种升降弓通常情况下被称作远程升降弓,能够控制高压隔离开关的打开以及闭合,其所起到的主要作用就在于对受电弓进行隔离以及回复处理。
同时,在CR400AF型动车组辅助空压机内部还要设置出PanUV电磁阀,以此来控制好车厢受电弓以及升降弓气路的开合以及关闭,并且电路控制元件大部分情况下都集中在配电盘的控制继电器盘当中。
1.受电弓的基本结构CR400AF型动车组内部的受电弓,其主要组成结构就在于铝合金材料,并且其上臂、下臂以及弓头等部位都是由铝合金材料所构成,采用在底架上安装升弓装置的方式,以及作用在上臂部位的钢丝绳更好地进行工作。
而为了进一步保护滑板,有效降低动车组运转过程中受到的冲击力以及阻力,就应当在滑板当中安装U型弓头支架,并在弓头以及上臂两个部位安装好对应的拉簧,还要在四个拉簧的下方悬垂好相应的弓头支架,确保CR400AF动车组受电弓能够在运行过程中在不同方向进行灵活移动。
CR400AF标准动车组制动原理及供风系统研究
摘要:制动通常指用制动装置使车辆减速或阻止其加速并停止的过程。
其中常
用制动和快速制动可以使动车组迅速减速并停止,停放制动是由停放制动杠内空
气压力的大小进行控制,当停放制动装置收到停放指令后,制动缸内的空气会向
外排除,使停放杠内空气压力下降,停放制动力施加在列车上,相反当缓解停放
指令施加后,制动缸会进行充气,缓解停放制动。
1.制动系统组成概述
CR400AF标准动车组制动系统采用两种制动方式分别为空气制动和再生制动。
制动系统以基础制动进行制动同时加以空气供给为辅助,其中空气供给系统主要
包括空气压缩机、贯穿全车的总分管及风缸组成[1]。
整个制动指令的施加由信号
控制装置控制,制动指令由信号发生装置发出。
其中位于头、尾车车司机室操纵
台的发生装置发出信号,通过传输装置对制动控制装置施加制动指令,各车的制
动控制单元在收到制动指令后会对各车风缸及阀门进行制动力的施加。
2.制动系统指令介绍
列车在运行过程中,制动信号指令由司机室操纵杆发出,会通过传输系统被
制动控制装备接受并反馈。
位于每辆车的电子控制单元(BCU)在收到制动信号
指令后通过对列车运行的速度进行运算进而控制列车制动的减速率,并对列车实
施空气制动,同时以再生制动为辅助。
其中空气制动是指电控转换阀(EP阀)接
收到空气制动指令后,电磁阀线圈得电,会产生一定比例的吸力,将输入的空气
压强(SR压强)变为输出的空气压强(AC压强),然后在中继阀的作用下将输
入的空气压强(AC压强)变为向基础制动装置输入的空气压强。
3.制动功能及原理介绍
3.1常用制动
动车组在常用制动模式下,空气制动和电制动均可进行工作,常用制动力分
为1-7级,并且对整车包括T车和M车实施延迟控制。
当动车组产生延迟控制时,在M车上产生得多余制动力会转移到T车上,防止某一车出现制动力过剩得情况,保证每辆车得制动力尽可能得趋于一致。
同时整车得制动力也不是一成不变的,
它是会随着整车载荷的变化发生改变。
图一制动控制气路原理图
如图一所示,列车在正常运行过程中,紧急电磁阀03得电,制动指令发出后,充风阀(04-1)和排风阀(04-2)会输出常用制动预控压力。
压缩空气经过减压
阀(20)、紧急电磁阀(03)和中继阀(13)后,通过管路的空气流量会被放大,最后进入基础制动装置进行制动力的施加。
3.2快速制动
在快速制动贯通线没有被加压的情况下,导致制动控制器发出快速制动指令
的制动模式。
快速制动是最大常用制动力的1.5倍,快速制动一般通过操作司机
室制动手柄来完成,也可通过ATP快速制动。
3.3紧急制动
紧急制动是在当列车回路失电时,产生的一种制动方式,紧急制动可在下列
情况条件下触发:
(1)总风管压力降低;
(2)列车分离;
(3)检测到制动力不足;
(4)按下紧急制动按钮;
其中紧急制动UB触发原理为:列车在运行过程中,空重阀(06)会根据1
位和4位的空簧压力输出相应的紧急制动预控压力。
如果紧急环路突然断开,压
缩空气会经过紧急电磁阀和中继阀进行流量的放大,放大后的流量进入基础制动
装置,进行紧急制动力的施加。
同时列车可以实现分级制动,当速度达到高速时,紧急切换电磁阀得电,使得中继阀输出较低的制动压力,相反速度为低速时,则
输出较高的制动压力。
3.4辅助制动
辅助制动通常会在列车救援、制动控制器发生故障等情况下进行施加,同时
辅助制动力与常用制动、快速制动不同的一点在于它的制动力是一定的,通过在
司机室驾驶台的配电盘开关来施加。
辅助制动必须在控制装置有电的情况下进行
制动,否则不能启动。
同时辅助制动产生的制动力大小与快列车的制动效果产生
一定的影响,也与常用制动的奇数级制动力相同。
3.5停放制动
列车在运行过程中,通过司机室停放制动按钮的施加,进而控制停放制动电
磁阀的得电情况。
实现停放制动缸内部空气的排风和充风。
停放制动的指令由列
车贯穿线进行传输。
图二停放制动气路原理图
如图所示,停放制动气路模块主要由减压阀、双脉冲电磁阀、压力传感器、
双向止回阀等组成。
减压阀的主要作用是将总风压力调整到600kpa,防止用于缓
解停放制动的压力超过停放制动缸的承受能力。
双向止回阀的使用目的是避免空
气制动和停放制动同时施加在制动盘上,造成制动装置的破坏,当空气制动和停
放制动同时产生时,会有一部分空气制动压力通过止回阀进入停放制动缸,由于
停放制动缸在气压变大时能缓解停车制动,就能避免上述情况的出现。
4.供风设备系统研究
图三主空气压缩机展示图图四供风及空簧控制气路原理图
4.1主空气压缩机
主空气压缩机一般为螺杆空气压缩机组,且工作方式为双轴旋转排放式,同
时列车通过安装排气消音器达到消音效果,通过将气缸排列成对置的方式来减小
列车产生的振动,为了减轻列车的整体重量,压缩机机体部分采用铝合金材料制作。
如图四所示,总风压力Mr经过溢流阀、减压阀对空气弹簧(ASP)进行供风。
在列车运行时,如果出现总风压力不足的问题,为保证列车制动压力的正常输出,设置溢流阀使总风压力超过670kpa时,总风压才会通过溢流阀、减压阀对空气
弹簧进行供风。
4.2辅助空气压缩机
当总风压力不足,并且风压不能使受电弓正常升弓时,辅助空压机启动,保
证总风压维持稳定,使受电弓得以正常升弓。
参考文献
[1] 高速动车组制动系统的研究与分析[D]. 邵健帅.西南交通大学。
