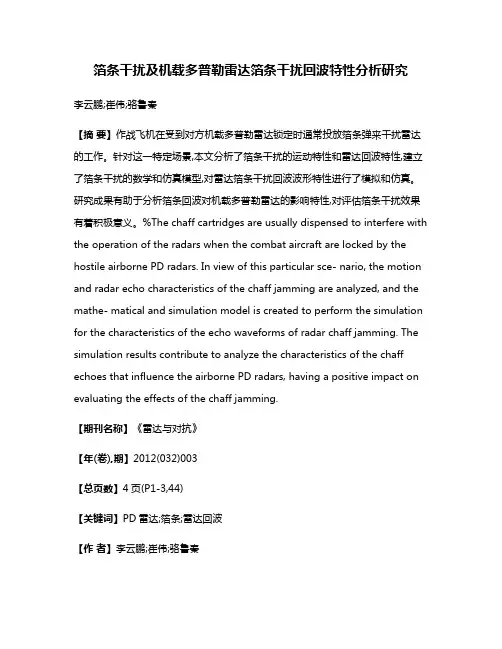

箔条干扰及机载多普勒雷达箔条干扰回波特性分析研究李云鹏;崔伟;骆鲁秦【摘要】作战飞机在受到对方机载多普勒雷达锁定时通常投放箔条弹来干扰雷达的工作。

针对这一特定场景,本文分析了箔条干扰的运动特性和雷达回波特性,建立了箔条干扰的数学和仿真模型,对雷达箔条干扰回波波形特性进行了模拟和仿真。

研究成果有助于分析箔条回波对机载多普勒雷达的影响特性,对评估箔条干扰效果有着积极意义。

%The chaff cartridges are usually dispensed to interfere with the operation of the radars when the combat aircraft are locked by the hostile airborne PD radars. In view of this particular sce- nario, the motion and radar echo characteristics of the chaff jamming are analyzed, and the mathe- matical and simulation model is created to perform the simulation for the characteristics of the echo waveforms of radar chaff jamming. The simulation results contribute to analyze the characteristics of the chaff echoes that influence the airborne PD radars, having a positive impact on evaluating the effects of the chaff jamming.【期刊名称】《雷达与对抗》【年(卷),期】2012(032)003【总页数】4页(P1-3,44)【关键词】PD雷达;箔条;雷达回波【作者】李云鹏;崔伟;骆鲁秦【作者单位】空军航空大学,长春130022;空军航空大学,长春130022;空军航空大学,长春130022【正文语种】中文【中图分类】TN972.410 引言箔条干扰是目前仍被广泛采用的一种非常有效的无源干扰手段，几乎所有作战飞机、舰船上都装备有箔条电子对抗设备［1］。

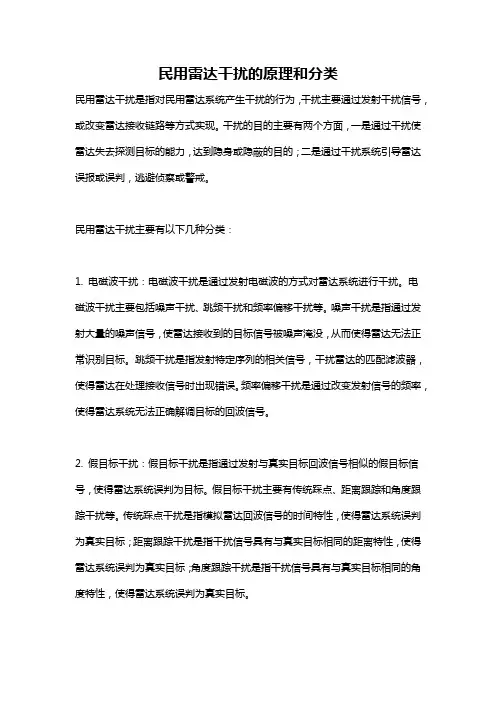

民用雷达干扰的原理和分类民用雷达干扰是指对民用雷达系统产生干扰的行为，干扰主要通过发射干扰信号，或改变雷达接收链路等方式实现。

干扰的目的主要有两个方面，一是通过干扰使雷达失去探测目标的能力，达到隐身或隐蔽的目的；二是通过干扰系统引导雷达误报或误判，逃避侦察或警戒。

民用雷达干扰主要有以下几种分类：1. 电磁波干扰：电磁波干扰是通过发射电磁波的方式对雷达系统进行干扰。

电磁波干扰主要包括噪声干扰、跳频干扰和频率偏移干扰等。

噪声干扰是指通过发射大量的噪声信号，使雷达接收到的目标信号被噪声淹没，从而使得雷达无法正常识别目标。

跳频干扰是指发射特定序列的相关信号，干扰雷达的匹配滤波器，使得雷达在处理接收信号时出现错误。

频率偏移干扰是通过改变发射信号的频率，使得雷达系统无法正确解调目标的回波信号。

2. 假目标干扰：假目标干扰是指通过发射与真实目标回波信号相似的假目标信号，使得雷达系统误判为目标。

假目标干扰主要有传统踩点、距离跟踪和角度跟踪干扰等。

传统踩点干扰是指模拟雷达回波信号的时间特性，使得雷达系统误判为真实目标；距离跟踪干扰是指干扰信号具有与真实目标相同的距离特性，使得雷达系统误判为真实目标；角度跟踪干扰是指干扰信号具有与真实目标相同的角度特性，使得雷达系统误判为真实目标。

3. 虚假回波干扰：虚假回波干扰是指通过模拟雷达接收到的真实目标回波信号，使得雷达系统无法分辨真实回波和干扰回波。

虚假回波干扰主要有回波复制、波动干扰和射频干扰等。

回波复制干扰是指将雷达接收到的真实回波信号进行复制并加以干扰，使得雷达系统同时接收到多个虚假回波信号；波动干扰是指通过周期性的改变干扰信号的振幅、频率或相位等参数，使得雷达系统无法正确解调回波信号；射频干扰是指发射特定射频信号，干扰雷达接收模块的工作状态，造成接收回波信号的错误解调。

4. 串扰干扰：串扰干扰是指通过干扰雷达的接收信道，造成信号串扰，使得雷达系统失去目标回波信号的辨识能力。

雷达系统设计中的抗干扰原理及应用雷达系统是一种利用无线电波对目标进行探测和定位的技术。

然而，在现实应用中，雷达系统常常会受到各种干扰的影响，如电磁干扰、多径干扰和杂波干扰等。

为了保证雷达系统的可靠性和精确性，设计中需要考虑并采取相应的抗干扰措施。

本文将探讨雷达系统设计中的抗干扰原理及应用。

首先，我们需要了解干扰对雷达系统的影响。

干扰会引起雷达系统的误报和漏报，从而降低系统的准确性和可用性。

其中，电磁干扰是最常见的一种干扰形式，包括电磁波源、天气现象和电磁兼容性等。

多径干扰是由于雷达信号在传播过程中发生反射、散射和折射等导致的信号多次接收现象。

杂波干扰则是指雷达接收到的不是目标回波信号，而是其他噪声信号。

为了解决这些干扰问题，雷达系统设计中采取了一系列的抗干扰原理和技术。

首先，天线设计是关键。

天线不仅需要具有较高的增益和方向性，还需要在频率选择性和极化选择性方面具有良好的特性。

其次，采用适当的调制和编码技术可以提高系统的抗噪声性能，如调频调制、脉冲压缩和编码脉冲等。

此外，通过降低系统的噪声系数和增加动态范围，可以提高系统抗干扰能力。

这些技术可以使雷达系统对目标回波信号进行有效提取，并抑制干扰信号。

在雷达系统应用中，抗干扰技术有着广泛的应用。

首先，在军事领域，雷达系统的抗干扰能力是保障作战效果的关键。

对抗各种干扰手段，如电子对抗、干扰弹和虚假回波等，雷达系统需要具备强大的抗干扰功能，以确保对真实目标的准确探测和定位。

其次，在民用领域，雷达系统被广泛应用于航空、航海和气象等领域。

在航空领域，雷达系统的抗干扰能力可以保障航空器的安全和导航定位的精确性。

在航海领域，雷达系统可以进行船舶的导航和防碰撞，在精确性和可靠性方面起到重要作用。

在气象领域，雷达系统可以对天气系统进行监测和预测，为气象预报提供重要的数据支持。

此外，随着技术的不断进步，雷达系统的抗干扰能力也在不断提高。

新一代雷达系统采用了自适应信号处理和智能算法，可以对干扰信号进行自动识别和抑制。

海上雷达干扰中的无源干扰技术探讨【摘要】介绍了无源干扰的分类。

详细论述了无源干扰技术中的箔条干扰、反射器干扰和假目标或诱饵干扰。

【关键词】无源干扰；角反射器；假目标1.引言利用各种对无线电波具有反射性能或吸收性能的材料做成各种干扰物，以改变雷达的回波特性，破坏和扰乱雷达正常工作状态，这种干扰称作无源干扰。

干扰物本身并不主动辐射无线电波，只是对无线电波起到反射、转发或吸收的作用，故也称消极干扰。

与有源干扰相比，无源干扰的特点是制造简单、价格低、使用方便、研制周期短；适应性强，对任何雷达都有干扰作用；干扰效果可靠，一般情况下可以对付各种可能应用的雷达新技术，即不会因对突然采用某些新技术而失效；能同时干扰不同方向，不同波段的多部雷达。

2.无源干扰的分类无源干扰大致可分为三类：第一类是在空中投撒的能反射无线电波的轻飘金属物或有金属涂层的物体，如干扰丝、干扰带、干扰片、干扰绳，以及能在空中产生电离的金属化合物微粒来产生干扰回波遮盖目标或破坏雷达对目标的跟踪，其作用相当于有源干扰中的噪声干扰，具有压制干扰的效果。

另一类是在被掩护目标上覆盖或涂敷能吸收无线电波的非金属性材料，如石墨、橡胶之类的吸收体，以减小RCS，隐蔽真实目标，或是利用等离子气体形成吸收雷达电磁波的空域，以掩护目标。

第三类是投放假目标，如角反射器，透射反射器和介质反射器等，或施放雷达诱饵。

假目标主要对付警戒雷达，大量假目标甚至使目标分配系统饱和；雷达诱饵则主要是对跟踪雷达而言，利用雷达诱饵使雷达不能跟踪真目标。

这类干扰的作用相当于有源干扰中所使用的回答式干扰，具有迷惑欺骗的效果。

3.箔条（干扰丝/带/片）3.1 箔条的用途无源干扰中使用最早和最广的是箔条干扰，箔条通常由金属箔切割而成，或由镀金属的介质（最常用的是镀铝、锌、银的玻璃丝或尼龙丝）或直接由金属丝等制成。

箔条的基本用途有两种：一种是在一定空域中（宽数公里、长数十公里）大量的投撒，形成干扰走廊，以掩护舰载战斗机群的通过；另一种是飞机或舰船自卫时投放的箔条，这种箔条要快速散开，形成比目标自身的回波强得多的回波，使雷达的跟踪转移到箔条上而不能跟踪在目标上，实际应用时，不论大规模投放或自卫时投放，通常都是做成箔条包由专门的投放器来投放。
