《单片机原理与应用》KeilC51软件使用实验

《单片机原理及应用》软件开发工具Keil与虚拟仿真平台Proteus的使用实验实验目的(1)了解Keil和Proteus软件的基本特点和功能。

(2)学会使用Keil软件进行单片机中断应用和定时器/计数器应用的编程。

(3)学会使用Proteus软件进行单片机中断应用和定时器/计数器应用的原理图的绘制和程序实现。

(4)学会使用Keil和Proteus两种软件的联调。

实验指导一、Keil C51的使用1.创建项目编写一个新的应用程序前，首先要建立项目（Project）。

（1）在编辑界面下，单击菜单栏中的[Project]，出现下拉菜单，再点击选择中的“New Project”。

（2）单击“New Project…”选项后，就会弹出“Create New Project”窗口。

在“文件名（N）”中输入一个项目的名称，保存后的文件扩展名为“.uvx”，即项目文件的扩展名，以后可直接单击此文件就可打开先前建立的项目。

在“文件名（N）”窗口中输入新建项目文件的名字后，在“保存在（I）”下拉框中选择项目的保存目录，单击“保存（S）”即可。

（3）选择单片机，单击“保存（S）”后，会弹出“Select Device for Target”（选择单片机）窗口，按照提示选择相应的单片机。

搜索“AT89C52”并选择。

（4）单击“确定”按钮后，会出现对话框。

如果需要复制启动代码到新建的项目，选择单击“是”。

如选择单击“否”，启动代码项“STARTUP. A51”不会出现，这时新的项目已经创建完毕。

2.新建文件新的项目文件创建完成后，就需要将用户源程序文件添加到这个项目中，添加用户程序文件通常有两种方式：一种是新建文件，另一种是添加已创建的文件。

(1)单击快捷按钮，这时会出现一个空白的文件编辑画面，用户可在这里输入编写的程序源代码。

(2)单击中快捷按钮,保存用户程序文件，这时会弹出窗口“Save As”的对话框，在“保存在(I)”下拉框中选择新文件的保存目录，这样就将这个新文件与刚才建立的项目保存在同一个文件夹下，然后在“文件名(N)”窗口中输入新建文件的名字，如果使用C51语言编程，则文件名的扩展名应为“.c”。

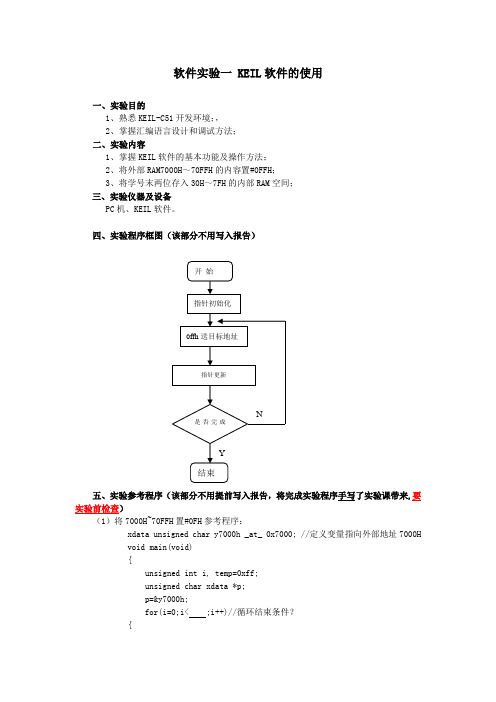

实验一Keil软件使用
一、实验目的
1、熟悉Keil软件的工作界面及其基本使用方法；
2、初步掌握程序的调试方法，能够查询指令的执行效果；
3、熟悉汇编语言程序和C语言程序的编译方法，能够生成目标代码HEX文档。

二、实验仪器
1、PC机；
2、Keil软件。

三、实验内容
1、熟悉Keil C51软件界面及使用。

2、简单程序及汇编指令调试，编译。

(1) 传送指令
设置内部RAM的值，(30H)=40H, (40H)=10H，单步执行下列程序，检查结果。

MOV R0，#30H
MOV A，@R0
MOV R1, A
MOV B, @R1
执行后：(R0)= ，(R1)= ，(A)= ，(B)= ，(30H)= ，(40H)= 。

(2) 运算指令
3、编译LED灯闪烁程序，生成HEX文档。

(1) PROTEUS电路图
(2) 汇编程序
ORG 0000H
CLR P1.0 ; LED点亮
SJMP $
END
(3) C语言程序
#include <reg51.h>
sbit LED = P1^0;
void main()
{
while(1)
{
LED =0;
}
}
四、预习要求
1、读懂各程序；
2、预先给出运算结果，以便和实验结果比较；
3、能够读懂，并能编写点亮LED灯程序。

五、思考题
1、如何才能使上述电路图的LED灯闪烁？
2、何为汇编语言伪指令？程序中“ORG 0000H”和“END”分别具有什么作用？。

《单片机原理与应用》KeilC51软件使用实验
一、实验目的和要求
熟悉51单片机的基本输入输出应用，掌握Proteus ISIS模块原理图绘图方法及单片机系统仿真运行方法。

二、实验内容和原理
（1）观察Proteus模块的软件结构，熟悉菜单栏、工具栏、对话框等基本单元功能。

（2）学会选择元件、画导线、画总线、修改属性等操作。

（3）学会可执行文件加载及程序仿真运行。

（4）验证计数显示器的功能。

三、主要仪器设备
电脑、keil c51、Proteus
四、操作方法与实验步骤
（1）提前阅读与实验1相关的阅读材料；
（2）参考实验1电路原理图和元件清单，在ISIS中完成电路原理图的绘制；（3）加载可执行文件，观察仿真结果，检验电路图绘制的正确性。

五、实验数据记录和处理
代码：
电路图：
六、实验结果与分析运行结果：
实验分析：
由实验结果可知，这是通过开关控制计数器显示，按一次开关计数器计一次数，即加一。

七、讨论和心得
通过本次数码管进行51计数器显示实验，让我知道了对教材应该熟悉，因为教材是基础的，只有把基础的搞好了才能够进行其它层次的学习。

其次，此次实验我还懂得了有时候可以通过软件的仿真来验证书上的一些理论性的东西。

通过C语言的编程，对数码管及51的应用让我对单片机理解更加明了。

实验一Keil C51编译环境的使用一、实验目的：1）安装keil uVision4 集成开发环境。

2）熟悉Keil C51 集成开发环境二、实验内容：（一）安装keil u Vision集成开发环境1、下载keil C51 安装软件2、运行srtup.exe安装软件并安装3、选择安装路径4、等待安装，单击finish安装完毕（二）熟悉Keil C51 集成开发环境1、打开Keil C51熟悉界面2、创建一个工程项目文件点击工具栏中的Project选项，选择new project建立一个工程，并为你的工程命名，选择存放路径并保存3、建立源文件点击工具栏中的File选项，在下拉菜单中选择New,在此窗口中输入我们的源文件ORG 0000HSJMP MAINORG 0030HMAIN: MOV 30H,#55HMOV A,30HSJMP $END4、保存源文件点击工具栏中的File选项下拉菜单的保存命令进行保存。

如果源文件是汇编语言，则文件名应有ex.asm，若为c语言，则应该有ex.c。

保存完毕后，会发现程序中的关键字变成了蓝色。

5、将文件加入工程中要将刚刚建立的程序文件ex.asm加入到工程项目中。

在Project Windows窗口内，选择Source Group1后，点击鼠标右键，在弹出的快捷菜单中选择Add Files To Group “Source Group1”命令，选择源文件的路径，文件类型和文件名，点击Add按钮将源文件加入工程项目中。

6、程序文件的编译和连接点击Project选项，在弹出的下拉菜单中选择”Option For Target “Target1””命令分别对Target 、Output、C51、Debug等选型卡进行设置完成后，再对程序进行编译。

点击点击Project选项，在弹出的下拉菜单中选择Build Taget 或Rebuild All Target Files 命令对源程序文件进行编译，若没有错误，此刻会在“Output Windows”信息输出窗口输出一些相关的信息，如果有错也会有相关的错误信息。

单片机开发与仿真软件Keil C51的使用一、Keil C51 操作入门Keil C51 简介Keil C51 是德国知名软件公司Keil（现已并入ARM 公司）开发的基于8051 内核的微控制器软件开发平台，是目前开发8051 内核单片机的主流工具。

Keil 51支持汇编语言、C语言等各种开发语言。

其中，uVision2集成开发环境包含项目管理、源代码编辑和强大的程序调试环境。

uVision2调试器是一个强大的全特性调试器，允许用户在PC机上完全模拟目标程序、指令集和片内外围功能。

实验所用的是Keil C51 评估版。

Keil C51 的启动双击桌面上的“Keil uVision2”图标，启动Keil C51程序，启动界面如图1所示。

图1 Keil C51的启动界面建立第1 个Keil C51 程序Keil C51 是一个功能很强大的软件，但是使用起来并不复杂。

现在就通过建立一个简单的LED（发光二极管）闪烁发光的实例来初步掌握Keil C51的基本用法。

硬件电路参见图2，单片机I/O 输出低电平可点亮LED。

图2 LED 闪烁发光电路●新建工程。

执行Keil C51 软件的菜单“Project | N ew Project…”，弹出一个名为“Create New Project”的对话框。

先选择一个合适的文件夹准备来存放工程文件，比如“E:\Project\LedFlash”，其中“LedFlash”是新建的文件夹。

建议：今后每新建一个工程都要在适当的磁盘位置新建一个文件夹用来保存工程文件，以方便管理，并养成良好的习惯。

最后，为工程取名为“LedFlash”，并保存。

参见图3。

图3 新建Keil C51 工程●选择CPU。

紧接着，Keil C51 提示选择CPU 器件。

8051 内核单片机最早是由鼎鼎大名的Intel 公司发明的，后来其他厂商如Philips 、Atmel 、Winbond 等先后推出其兼容产品，并在8051 的基础上扩展了许多增强功能。

单片机原理与应用及C51程序设计一、单片机原理与应用单片机（Microcontroller Unit，简称MCU）是一种集成电路芯片，拥有处理器核心、存储器、输入输出接口和外设等多种功能，可实现数据处理、控制和通信等任务。

单片机广泛应用于电子产品和自动化设备中，如家电、汽车、工控、通信等领域。

1.单片机原理单片机由五大部分组成：中央处理器（CPU）、存储器、输入输出（I/O）接口、定时/计数器和通信接口。

中央处理器是单片机的核心，负责执行指令和数据处理操作；存储器包括程序存储器和数据存储器，用于存储程序和数据；输入输出接口用于与外部设备进行数据交互；定时/计数器可以用于时间控制和频率测量等操作；通信接口可以实现与外部设备的数据通信和控制。

2.单片机应用单片机应用范围广泛，可以用于各种电子设备和自动化系统中。

以下是一些常见的单片机应用：（1）家电控制：单片机可以用于家电产品的控制和运行管理，如空调、洗衣机、电视等。

（2）汽车电子：单片机可用于汽车电子系统的控制，如发动机控制单元（ECU）、车身电子等。

（3）工控系统：单片机在工业自动化领域有广泛应用，如PLC（可编程逻辑控制器）等。

（4）通信设备：单片机可以用于通信设备的控制和数据处理，如手机、路由器、调制解调器等。

（5）医疗设备：单片机被应用于各种医疗设备，如血压计、体温计、电子血糖仪等。

C51是C语言在C51单片机上的移植，用于单片机的编程和开发。

C51程序设计可以通过Keil C51集成开发环境（IDE）进行。

以下是C51程序设计的主要内容和步骤：1.C语言编程：C语言是一种通用的高级编程语言，具有良好的可移植性和易学性。

在C51程序设计中，使用C语言编写程序代码，通过对变量、函数和数据结构的定义来实现单片机的功能和控制。

2. 程序开发环境：Keil C51是一套成熟的单片机开发软件，提供了丰富的编译、调试和仿真工具。

通过安装和配置Keil C51环境，可以方便地进行C51程序的开发和调试。

实验报告（单片机）
班级：微电子技术系07级1班姓名：学号：组别：第一组实验名称：Keil使用实验实验日期：2009-03-02 成绩：
一、实验目的
1、熟悉Keil使用；
2、认识如何进行实验
二、实验仪器
1、微机；
2、单片机实验箱DVCC-598JH；
3、Keil c51软件。

三、实验原理
单片机Keil集成开发环境简述
Kiel软件是目前比较流行的、用于开发51 系列单片机的软件。

该软件提供了包括c编译器、宏汇编、链接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境uVisionIDE, 将这些部分组合在一起。

通过KIEL软件，可以对C语言或宏汇编语言源程序进行汇编，生成.HEX文件，对程序进行调试。

kiel软件由以下部分组成
Vision IDE包括一个工程管理器，一个源程序编译器的一个程序调试器。

C51编译器。

A51汇编器。

LIB 51库管理器。

BL51链接/定位器。

OH51目标文件生成器。

Monitor-51。

RTX51实时操作系统。

四、实验内容及步骤
Keil软件使用简述
五、实验结论。

Keil C51实验工程Keil C51实验工程 (1)一、单片机的10编程................................................... 2 b5E2 RGbCAP实验1 I0开关量输入实验 (3)实验2 I0输出驱动继电器＜或光电隔离器）实验 (4)实验3 I0输入/输出---半导体温度传感器DS18B20实验 (5)二、单片机的中断系统 (6)实验1外部中断----脉冲计数实验 (6)实验1计数器实验 (7)实验2 秒时钟发生器实验 (9)四、单片机的串口特点和编程 (10)实验1 PC机串口通讯实验 (10)实验2 RS485通讯实验 (12)五、存储器 (13)实验1 RAM存储器读写实验 (13)六、PWM发生器 (14)实验1PWM发生器＜模拟）实验 (14)实验2蜂鸣器实验 (15)七、WDG看门狗 (16)实验1 外扩WDG＜MAX705）实验 (16)实验2 WDG＜内部）实验 (17)八、SPI总线 (18)实验1 SPI＜模拟）实验-----TLC2543 AD转换实验 (18)实验2 SPI＜模拟）实验-----TLV5616 DA 转换实验 (19)九、I2C总线 (20)实验1 I2C＜模拟）实验-----IC卡＜AT24C01 ）读写实验 (20)十、综合实验 (22)实验1 HD7279LED数码管显示实验 (22)实验2 HD7279键盘实验 (22)实验3电机转速实验 (23)十一、步进电机实验 (25)实验 1 步进电机正反转实验 (25)十二、TFT液晶显示实验 (25)实验1 TFT液晶显示彩色条纹实验 (25)十三、16X16LED 点阵显示汉字实验 (26)实验 1 16X16LED 点阵显示汉字实验 (26)、单片机的10编程实验1 IO开关量输入实验目的：学习单片机读取10引脚状态的的方法。

内容：编程读取10引脚状态。

单片机仿真软件KeilC51软件的使用教程单片机仿真实验步骤第一步：双击Keil uVision2的桌面快捷方式，启动Keil集成开发开发软件。

第二步：新建文本编辑窗。

点击工具栏上的新建文件快捷按键，即可在项目窗口的右侧打开一个新的文本编辑窗。

第三步：输入源程序。

在新的文本编辑窗中输入源程序，可以输入C语言程序，也可以输入汇编语言程序。

第四步：保存源程序。

保存文件时必须加上文件的扩展名，如果你使用汇编语言编程，那么保存时文件的扩展名为“.asm”，如果是C语言程序，文件的扩展名使用“*.C ”。

注：第3步和第4步之间的顺序可以互换，即可以先输入源程序后保存，也可以先保存后输入源程序。

第五步：新建立Keil工程。

点击"工程" →"新建工程" 命令，将出现保存对话框。

在保存工程对话框中输入你的工程的文件名，Keil工程默认扩展名为".uv2"，工程名称不用输入扩展名，一般情况下使工程文件名称和源文件名称相同即可，输入名称后保存，将出现"选择设备"对话框，在对话框中选择CPU的型号。

第六步：选择CPU型号。

为工程选择CPU型号，本新建工程选择了ATMEL公司的AT89C51单片机.第七步：加入源程序到工程中。

在选择好CPU 型号后，点击"确定"按钮返回主界面，此时可见到工程管理窗中出现“Target 1”，点击“Target 1”前面的“＋”号展开下一层的“Source Group 1”文件夹，此时的新工程是空的，“Source Group 1”文件夹中什么文件都没有，必须把刚才输入的源程序加入到工程当中。

如图9所示，右击工程管理窗中的“Source Group 1”，出现下拉菜单，点击“增加文件到组'Source Group 1'”命令，将出现添加文件对话框。

在添加文件对话框中，找到要添加到工程中的源程序文件。
