全自动插拔力试验机说明书

全自动插拔力测试仪测试仪如何操作全自动插拔力测试仪是一种用于测试电子元器件、线缆、连接器等插拔性能的设备。

它通过对被测试物件进行自动插拔，并记录插拔力大小以评估物件的耐久性和稳定性。

下面将详细介绍全自动插拔力测试仪的操作流程及注意事项。

一、操作流程1.准备工作首先，需要将全自动插拔力测试仪连接电源，并确保电源正常工作。

然后，将待测试的插头或连接器插入测试仪的插槽内。

对于一些较小的元器件，可以使用转接头来进行测试。

2.设置参数打开测试仪的控制界面，进入参数设置界面。

首先，设置测试的开始位置和结束位置。

开始位置指的是插头完全插入插槽的位置，而结束位置指的是插头完全拔出的位置。

根据被测试物件的实际情况，合理设置这两个位置，以确保测试的准确性和稳定性。

接下来，设置测试的速度。

测试速度一般有快速和慢速两档，在测试插拔力时，可以选择慢速档以获得更为精确的数据。

不同的测试仪可能还会提供其他参数的设置，如测试次数、测试延时等，根据需要进行合理设置。

3.开始测试确认参数设置完成后，点击“开始测试”按钮，测试仪将自动进行插拔动作。

在测试过程中，需要注意观察测试仪的运行情况，以确保测试的稳定性。

同时，应随时监测测试仪显示的测试力大小，并记录测试结果。

4.结束测试当测试完成时，点击“停止测试”按钮，测试仪将停止插拔动作。

此时，可以查看测试结果并进行分析。

一般来说，测试结果会以图表等形式展示，可以根据图表分析物件在插拔过程中的力变化情况，评估其耐久性和稳定性。

二、注意事项1.确保测试仪处于稳定的工作环境中，避免受到振动、电磁干扰等影响。

2.在进行测试前，需要对测试仪进行校准，以确保测试结果的准确性。

3.在进行测试时，应对测试仪进行定期维护和保养，以保证其正常工作。

4.注意安全防护，避免手指被插头或连接器夹到。

5.根据被测试物件的不同特性，合理选择测试参数，以获得准确的测试结果。

6.对于一些特殊类型的连接器，如带锁定装置的连接器，需要按照其特殊要求进行测试。

插拔力测试仪操作指引1.准备工作1.1确认测试仪所需的电源电压与电源插座相匹配，插入电源线，确保电源接地良好。

1.2将测试仪连接到待测物品的插座，确保插头与插座良好接触。

1.3打开测试仪的电源开关。

1.4等待测试仪启动完成，进入正常工作状态。

2.测试之前的准备2.1选择适当的测试模式。

根据待测物品的特性，选择合适的测试模式，如拉力测试、插拔寿命测试等。

2.2设置测试参数。

根据需求设置测试仪的参数，如测试速度、测试次数、停止条件等。

2.3校准测试仪。

在开始测试之前，根据需要对测试仪进行校准，确保测试结果的准确性。

2.4备份已有数据。

如果需要保存之前的测试数据，可在测试之前将已有数据备份至外部存储设备或计算机。

3.进行测试3.1放置待测物品。

将待测物品放置在测试仪的夹具或支架上，并固定好。

3.2调整测试位置。

根据需要，调整夹具或支架的位置，确保待测物品可以正常进行插拔或拉伸。

3.3开始测试。

按下测试仪的开始按钮，测试仪将开始按照预设参数进行测试。

3.4监控测试过程。

在测试过程中，及时观察测试仪的显示屏或LED 指示灯，确保测试仪正常工作，并随时记录测试结果。

4.结束测试4.1达到停止条件。

根据预设的停止条件，当测试达到条件时，测试仪将停止测试，并显示测试结果。

4.2停止测试。

手动或软件操作停止测试仪的测试程序，确认测试仪已完全停止运行。

4.3关闭测试仪电源。

关闭测试仪的电源开关，切断电源供应。

4.4处理测试结果。

根据测试结果，进行数据处理、记录或分析等操作，以满足实际需求。

5.维护和保养5.1定期清洁。

根据测试仪的使用频率，定期清洁测试仪外壳、接口和传感器等重要部件，保持测试仪的良好工作状态。

5.2检查电源线和连接线路。

定期检查电源线和连接线路，确保电线没有断裂或磨损，连接线路紧固可靠。

5.3校准测试仪。

定期对测试仪进行校准，确保测试结果的准确性。

5.4防止过载。

避免对测试仪施加超过其额定范围的力量，以防止测试仪受损。

限位装置： C.上限调整环： 用来设定移动座往上移动的上限停止位置，环上附有一个小旋钮，放松后可移动调 整环至任意位置，当移动座上的档片接触到调整环时，机台便会停止向上移动。
d.下限调整环：
用来设定移动座往下移动的下限停止位置，环上附有一个小旋钮，放松后可移动调 整环至任意位置，当移动座上的档片接触到调整环时，机台便会停止向下移动。
有效日期(due date) 2016-06-15
检定： 王美荣
核定： 张斌
售后服务承诺书
售后服务承诺： 东莞市鹏盛仪器设备有限公司 1、质量保证：作为设备供应商---- ， 我公司对本次投标所提供的产品均为厂家原厂原包装，符合同家 质量认证和 质量认证体系，并提 供产品技术资料(产品口中文使用说明书、合格证及保修凭证等)。 2、产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力 争满足用户需求。 3、保修承诺：我司对本次协议供货有效期内所提供的所有产品保质期 ，有效期内所提供的所有产品，提 供正常工作日全天侯服务，终身技术服务支持。 4、响应时间：若在七个工作日内发生质量问题或操作上对用户造成不便影响，本公司承诺在三个工作 日内对设备进行免费更换。保修期内，产品若发生故障，在接到贵公司报修后，如有需要我司将提 供代用设备。保修期内因设备性能故障维修两次仍不能正常使用的，我司无偿更换新设备。 5、服务体系：作为设备供应商本公司对本次招标所提供的产品提供保障体系： 当设备出现故障，必要 时将派指定的专业技术员在规定时间内上门维修或寄修，费购货方愿意产生的运杂费由本公司承担。
维修服务承诺： 1、服务宗旨：快速、果断、准确、周到、彻底 2、服务目标：服务质量赢得用户满意 3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，维修人员在24小时内可达到 现场并开始维修。 4、服务原则：产品保修期为壹年，在保修期内供方将免费维修和更换属质量原因造成的零部损坏，保 修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供 的配件均按成本价计。

会签记录 会签姓名
会签意见
核准
审核
制定
集团体系办 制作单位
发行章
实验室
自动插拔力试验
机操作指导书
一 、
1二 、
2 2.1 自动插拔力试验机，设备型号：1220S。 .2 .三 、
略四 、
4
产品夹
文件编号: 版本/次: 页 次: 日 期:
A/0 2 OF 5 20090408
电脑操作界面
五 、5 .5 .
A/0 5 OF 5 20090408
修订日期 20080412 20080628 20090408
修 变更编号 HD0804020 HD080701订文件格式
组织架构变更
修订文件格式
版本/次
总 页
B/O
4
C/O
4
A/O
5
5.1.2 待测塑胶为易变形塑胶类时要求制作专用夹具，不能影响另一端的对插，防止过度
5插到底。 .
自动插拔力试验 文件编号:
版本/次:
A/0
机操作指导书
页 次:
3 OF 5
5
日 期: 20090408
.5
.5
.5
.
5
51.6kg选择2kg荷重元)。 .5 .5 .
5
5.2.2.1 用钥匙打开工业电脑保护盖，按下"POWER"键，关上电脑保护盖。
.5
.a
选b
将c
开
档案。
d
，中，低速分别指的是每按一次就移动1mm，0.1mm，0.01mm)。
e
按下"下降"键直至将公/母连接器刚好分开，并记下此时的行程值。
f

插拔力试验机的详细操作步骤
两工位插拔力试验机在机构上是*独立的，共用一台控制电脑，在参数设置方面也是*独立的。

测试产品数据的独立，以及夹持不同产品测试跟标准的插拔力机无异。

但在成本方面相比标准的省了一台工控电脑和采集卡。

在市场上也是客户经常选择的一款产品。

适合测试要求高，且产品种类多的客户使用
插拔力试验机的使用方法：
1、将机置放于平稳地面，周围无剧烈振动及室内湿度不大于75%RH的试验室(机台底板与室内墙壁及相近物应保持至少0.3m)调整机台底板之水平螺丝(顺时针方向为调低，逆时针方向为调高)，将机台调平；
2、接入电源，打开机台控制表板上之电源向上拔动位置，如正常通电，电源灯应亮(如未通，请查红色急停开关有无按下，)；
3、将计算机键盘置于工作台面，用固定夹具按住底座使其牢固，注意夹具尽可能不要干扰测试；
4、调整按键与测头间距，使测头和按键至合适位置，其位置为测头按下时至行程低点时按通按键为佳；
5、调测头与试件按动点之位置；
6、将参数设定至所需参数；
7、一切准备就绪，按下启动键，开始测试，根据试件所需调整测试速率；
8、测试结束，取下试件检定其质量。

精密型伺服计算机系统插拔力试验机型号: O’K-1220S电源: 1∮220V 50Hz前言感谢贵司选择了本公司的产品,本公司不仅给贵司提供质量优良的产品,而且将提供可靠的售后服务。

为确保使用人员之人身安全及仪器的完好性,在使用本仪器前请充分阅览此操作手册,确实留意其使用上的注意事项。

本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。

在本操作手册中如有提及之各种“试验规定”、“标准”时均只作参考用,如贵司觉得有异议请自行检阅相关标准或数据。

特别声明:●本操作手册不能作为向本公司提出任何要求的依据。

●本操作手册的解释权在本公司。

安全上的注意1.安全上的记号:在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:2.在本仪器上,以下记号表示注意﹑警告。

壹﹑概论一﹑用途:：●本机适用于各种连接器的插拔及各种压缩、拉伸破环性试验。

二﹑原理：●本机经伺服控制系统施以一定之荷重及速度,再通过力量传感器感应力量并以信号形式传输给计算机系统,从而判定机台之各种性能。

贰﹑仪器说明一﹑仪器结构说明 (图1)：二﹑控制面板(图2)：注：面板上上升下降按钮均为点动按钮三、软件说明21 3 4 567 1. 力量傳感器 2. 上夾具3. 安全上限設定4. 測試平臺5. 橫檔6. 二微調整座7. 控制面板8. 电脑8 1. 電源指示燈2.上升下降极限指示灯 3. 电源开关4. 机台测试停止按钮5. 测试开始按钮6. 高速上升按钮7. 高速下降按钮8. 中速上升按钮9. 中速下降按钮 10. 低速上升按钮 11. 低速下降按钮6 51 圖2 圖1234 10 11 9 86 7见软件说明书三﹑仪器规格(表1)：参﹑仪器安装一、电源条件：请依本机铭牌上标示配置正确电源，三相电源请注意相位顺序。

生效日期
2012-5-3
全自动插拔力试验机操作规程
核准文件编号
W-QA-120
东莞市XXXX实业有限公司编写蒋团海
文件版本
A 审核
生效日期
2012-5-3
全自动插拔力试验机操作规程
核准
蒋团海文件版本
A 审核
文件编号W-QA-120 东莞市XXXX实业有限公司编写
生效日期
2012-5-3
全自动插拔力试验机操作规程核准
东莞市XXXX实业有限公司编写蒋团海文件版本A 审核
文件编号W-QA-120
东莞市XXXX实业有限公司
文件版本A 审核
3.4报告输出
生效日期2012-5-3全自动插拔力试验机操作规程核准
生效日期
2012-5-3全自动插拔力试验机操作规程
核准
东莞市XXXX实业有限公司文件版本A 审核
生效日期
2012-5-3全自动插拔力试验机操作规程
核准
文件版本A 审核
W-QA-120 东莞市XXXX实业有限公司编写蒋团海文件编号
文件编号
W-QA-120
东莞市XXXX实业有限公司编写蒋团海文件版本A 审核
核准
生效日期2012-5-3全自动插拔力试验机操作规程
文件编号
W-QA-120
东莞市XXXX实业有限公司
编写蒋团海
文件版本A审核生效日期2012-5-3全自动插拔力试验机操作规程核准
东莞市XXXX实业有限公司全自动插拔力试验机操作规程
编写审核核准蒋团海文件编号文件版本
生效日期W-QA-120A 2012-5-3。

四、注意事项：
1.LOAD CELL感应器测试时勿超过容许负荷，以免损坏。
2.本机控制及显示系统为精密电子零件，应尽量独立电源並防止外来干扰。
3.放置环境须保证清洁，並勿潮湿。
4.必要运输移时，请注意搬动，勿损及机件。
五、保养方法：
1．机台部分，外表经常擦试，保持清洁。
2．电镀部分请以防锈油，以防止生锈且保持光亮。

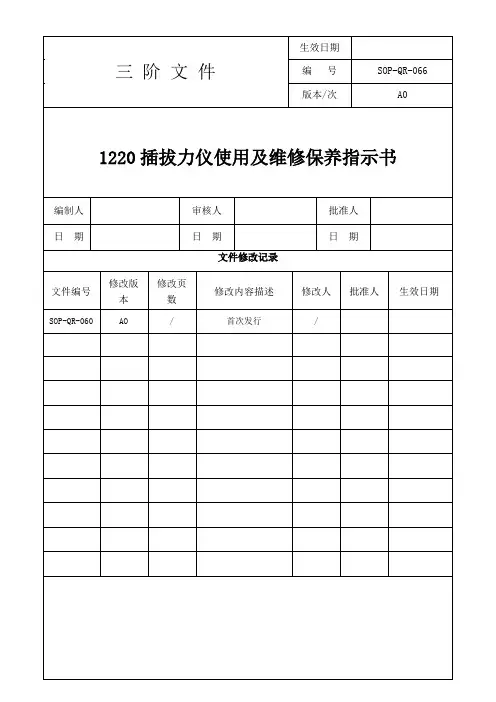

1220插拔力仪使用及维修保养指示书
编制人
审核人Hale Waihona Puke 批准人日期日期
日期
文件修改记录
文件编号
修改版本
修改页数
修改内容描述
修改人
批准人
生效日期
SOP-QR-060
AO
/
首次发行
/
一、目的:
检测卡钩强度，和端子的使用寿命，规范操作方法，提升品质标准，取得客户满意特制之。
二、测试范围:
1.Connector产品的端子使用寿命测试。
3．动力螺杆及螺杆部分请加润油，以保传动之靈敏。
2.卡钩寿命测试。
3.Connector产品与母座的插拔力测试。
三、操作方法:
1．首先将试验机作水準调整，且利用水準仪置於本机之机台座上，依水仪指示调基礎螺丝使呈水準。
2．启动电源总开关，使电源通过本机各控制面板。
3．正确装置试品，配備此设備夹具为万能夹具，可根据试品调整上下夹具，然后利用點动上升及點动下降使试品公母座对齐，並接触適当位置。
4．选择適当的测试速度，並将所有荷重元顯示字幕后归零，準確接受测试。
5．按“6”键设置好总测试次数后启动电机开始测试，测试过程中可按“3”键启动保存数据，并可随时按“7”键打印保存的插拔峰值。当测试达到设定的测试次数试验机自动停止，试验结束。

电脑全自动插拔力测试机
文件編號
SOP-555
制定日期
2007.12.15
XXXXX 電子有限公司
1.0 目的:

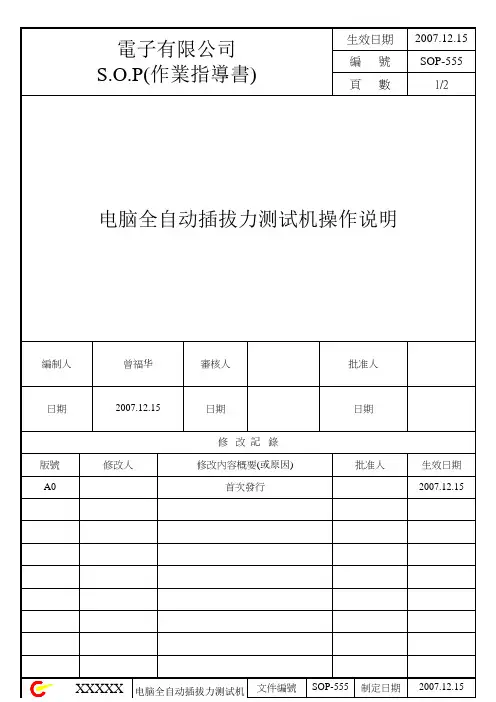

电脑全自动插拔力测试机 操作说明
頁次
2/2
版本版次
A0
本标准用于指导测试操作人员正确作业,并提高工作效率. 2.0 职责与范围 2.1禁止用其他软件打开文件夹内的档案资料. 2.2荷重保护力的大小范围一定不得超出荷重元最大荷重的80%. 2.3机台试验的过程中,应避免其他周边产品的使用. 2.4指定仪器测试人员进行仪器的使用与保养工作. 3.0 操作方法 3.1依照连接器的不同选择适合的夹嘴来夹持. 3.2将连接器公、母端结合到底,并固定其中一端在X-Y移动台的夹具上. 3.3双击桌面的快捷方式打开控制软体. 3.4利用操作面板上、下移动按钮将机台移动至适当位置,以使自动求心装置端的夹具能够确 实夹持好连接器的另一端. 3.5将公、母端的连接器皆固定好后,调整X-Y移动台的X-Y轴位置,以使自动求心装置能够维持 在中心的位置. 3.6将设定画面中的目前行程值归零,接着按下机台操作面板的中速或慢速下降按钮,以使连接 器公母端缓慢分离.在确认公母端已经分离后(公母端分离时不能完全拨出必须要留一小段 用以起导向作用)查看莹幕软件目前行程值为多少,这个数值就表示将会以目前机台停止位 作零点,机台往上移动多少的行程会使连接器公母端插到底. 3.7将这个数值减0.1MM或0.2MM后填入"行程测定范围"内 3.8依据测试规范将设定画面之各项设定值填入完成. 3.9设定画面中的各项内容设定好后一定要先点选档案中的"预设值贮存"将所设定的测试条件 存贮至E或D盘,然后才能点选执行/测定界面,进入执行画面. 3.10按下开始按钮或点选"自动测试"便可进行试验. 3.11试验完成后即可列印出所需之波形图、报表. 4.0仪器维护保养注意事项 4.1仪器使用完毕后,工作台面上及时擦拭干净,保持环境干净整洁.

4.5 开始测试：
4.5.1 选中菜单栏中的“系统”点击“测试”，设定行程归零，点击“开始”。
4.5.2 如需测试2次或2次以上，选“连续测试”，需要停止时取消“连续测试”即可
4.6修正测试：选择所需要修正的序号，删除配方中的数据，点击“测试”选择“数据清除”后重新测试。
4.7 打印报表：点击“图形报表”选择所需的表格模式
记号
修订日期
改 定 理 由
修订部门
承 认
确 认
作 成

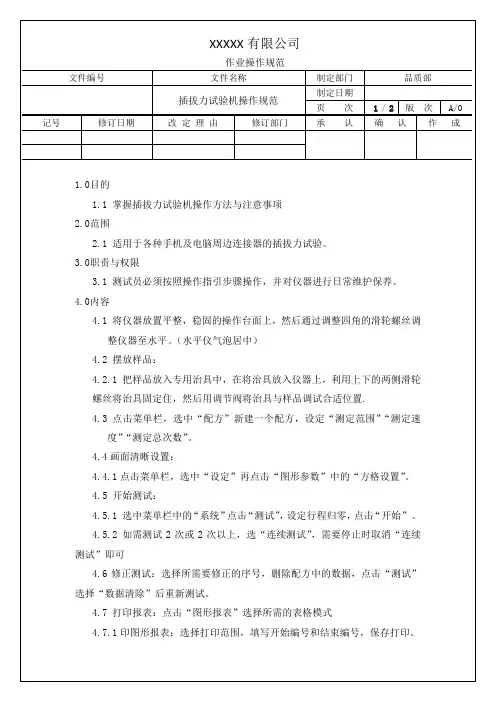

1.0目的
1.1掌握插拔力试验机操作方法与注意事项
2.0范围
2.1适用于各种手机及电脑周边连接器的插拔力试验。
3.0职责与权限
3.1测试员必须按照操作指引步骤操作，并对仪器进行日常维护保养。
4.0内容
4.1将仪器放置平整，稳固的操作台面上，然后通过调整四角的滑轮螺丝调整仪器至水平。（水平仪气泡居中）
4.7.1印图形报表：选择打印范围，填写开始编号和结束编号，保存打印。
4.7.2打印文字报表：选择打印范围，点击“刷新数据”导出Word和Excel报表，填写名称，保存打印。
ห้องสมุดไป่ตู้5.0记录和表单
插拔力测试报告
4.2摆放样品：
4.2.1 把样品放入专用治具中，在将治具放入仪器上，利用上下的两侧滑轮螺丝将治具固定住，然后用调节阀将治具与样品调试合适位置.
4.3点击菜单栏，选中“配方”新建一个配方，设定“测定范围”“测定速度”“测定总次数”。
4.4画面清晰设置：
4.4.1点击菜单栏，选中“设定”再点击“图形参数”中的“方格设置”。

文件修正一览表
规范/表单权责维护主导单位：品保部
变更前：
●首次发行○修订○废止○手冊○程序书●指导书
1. 目的
为更好的操作,维护机器及确保测试结果的准确度,便于操作员使用及保养仪器,特制定此操作说明。

2. 范围
使用于本公司插拔力测试机。

3. 参考记录
3.1《仪器测试记录表》（QC-4-009）
3.2《量规仪器总览表》（QC-4-007）
3.3《仪器校验状态标签》
3.4《仪器异常处理报告》（QC-4-011）
3.5《仪器点检表》（QC-4-012）
4. 名词定义
无
5.维护单位
品保部/实验室
6. 权责
● 首次发行 ○ 修订
○
废止
○
手冊
○
程序书
●
指导书
实验室：管理、操作、保养本仪器 7. 作业程序与说明 7.1外观图 7.2操作步骤：
启动电脑，打开仪
器电源 打开测试软件
设置测试参数
开启自动测试
开启档案，新建档案
插拔力测试机
●首次发行○修订○废止○手冊○程序书●指导书
开始测试
测试结束，数据记
录，报告存档
7.3 注意事项：
7.3.1测试前行程，荷重务必归零，待测样品归位。

7.3.2 样品测试参数设置时，调整样品位置，插针一定要与孔对正，否则会影响测试结果。

序号作业步骤日期页次版本修订内容制作/日期审核/日期批准/日期2014-1-9 1 OF 2 2.0首次发行4567产品测试报告制作A,低速上升按钮，按一下此按钮，则机台往上升高0.01MM;若连续按着此钮不放，则机台以低速往上升高。

B,中速上升按钮，按一下此按钮，则机台往上升高0.1MM;若连续按着此钮不放，则机台以中速往上升高。

6.2如【图8】示，点击《执行》下拉菜单《测定画面》，出现如【图9】示，先点击《归零》下拉菜单下的点击《自动测试》，系统做连续运转，即寿命测试，直到测试次数达到所设定次数时，机台会停止测试。

操作面板功能说明【图6】示退PIN力测试设定C,高速上升按钮，按一下此按钮，则机台往上升高1.0MM;若连续按着此钮不放，则机台以高速往上升高。

D,低速下降按钮，按一下此按钮，则机台往下降0.01MM;若连续按着此钮不放，则机台以低速往下降。

《行程值归零》和《荷重值归零》，使测定画面的行程值与荷重值为零。

如做单次测试，勾住破断力测试设定8图示说明大于实际产品的破断力。

在行程测定范围，输入值要大于使产品完全破断时所移动行程。

测定速度标准作业介绍《归零》下拉菜单点击《行程值归零》项，使机台实际行程值显示为零。

然后用手操作面板，如【图6】示1.3在桌面点击测试软件【快捷方式】，进入测试系统，如【图1】示，荷重保护力的输入值，一定要小于荷重元的负荷值50KGF，大于测试产品的最大力值,然后点击确定，进入测试设定画面。

如【图3】示，填写试样名称，在试验类别中，选择《压缩拉伸试验》。

在测定运动方式中，如【图4】示选择《去程单向测定》，只记录去程单向之测试资料。

在荷重测定范围，输入值要大于实际产品退PIN力值。

****电子有限公司全电脑自动插拔力实验操作指导书得出产品测试实际移动行程，此行程值要减去0.1MM-0.2MM做为产品测试行程值。

1.1操作者必须经厂家培训合格上岗，认真阅读【使用说明书】，遵循【使用说明书】规定要求进行操作。

设定所需列印次数12.点击寿命曲线图，产生走势曲线
如测试中出现问题，需停止测试，点击停止键或点击仪器停止功能键
详细操作步骤，请对照“使用说明书”
2.打开软件，设定荷重保护力3.测试产品庄家固定在仪器上
4.按动上、下功能键，可调试行程5.修改参数
6.储存当前参数（打开以往测试记录）
7.产品下降距离，通过行程归零可观察8.设置号参数进入测试画面
9.进入测试画面后，荷重、行程再次归零10.点击自动测试（或点击仪器开始功能键）开始运作
（点击不连续运转可达到自动插拔效果）11测试完成后，点击波形图标印出产生图标
全自动插拔仪操作指导书
编制人
罗磊
审核人
批准人
日期
2011.10.21
日期
日期
文件修改记录
文件编号
修改版本修改页数Βιβλιοθήκη 修改内容描述修改人
批准人
生效日期
SOP-QR-080
AO
/
首次发行
一、目的：为了规范实验操作，确保实验准确与有效性及操作的安全性
二、使用范围：公司产品插拔力测试以及寿命测试
三、操作方法：
1.打开仪器电源电脑主机电源

大約5秒后LED顯示750﹐設定完畢。
步驟三﹕將試驗產品放入治具中﹐用壓頭壓緊﹐准備試驗。
步驟四﹕按下按鈕開關之ON鍵﹐氣缸開始上下運行﹐計數器開始計數。
步驟五﹕當插拔機次數達到﹐設定數字之數字時﹐插拔機自動停止﹐試驗完畢﹐取下產品檢查是否為良品。
步驟六﹕按下設定鍵RST﹑LED顯示為0﹐准備下一次試驗。
注意事項﹕
1﹑機器不用時﹐請關掉電源。
2﹑試驗前先檢查治具是否松動以及氣壓表是否正常﹐正常為2kg/cm2。
3﹑機器運行時﹐請勿將手伸入治具上﹐以免傷手。
核准
審核
制作
日期
儀器設備操作說明書
設備名稱
插拔機
設備功能
用于插拔測試
文件編號
設備型號
廠商
版本
A0
步驟一﹕撥動電源開關至ON位置﹐電源指示燈亮。
步驟二﹕按試驗要求設定插拔次數。比如750次。
1﹑按移動至百位﹐百位數之數字開始ห้องสมุดไป่ตู้動。
2﹑按從0到7﹐百位設定完畢。
3﹑按移動至十位﹐十位數之數字開始閃動。
4﹑按從為0到5﹐十位設定完畢。
5﹑個位為0﹐無需改變。

插拔力试验机操作指导书版本/次A/1
1、目的
为了确保操作人员在使用1220S插拔力试验机时能正确操作及提高工作效率故制定本标准。

2、范围
2.1本标准对1220S插拔力试验机的使用与管理进行了规范。

2.2本标准适用于1220S插拔力试验机日常使用与维护保养。

3、职责
3.1品保课实验室测试员负责1220S插拔力试验机的使用与维护保养工作。

3.2品保课实验室组长负责对1220S插拔力试验机的使用与维护保养进行检查，并负责操作指导书的
制定及修改工作。

4、设备参数规格
4.1最大承载测试重量：50kgf
4.2最大移动范围：150mm
4.3测试速度范围：5~200mm/min
4.4治具盘尺寸：Φ200mm
4.5机台尺寸：360mm×260mm×940mm
4.6机台净重：67kgf
4.7机台电源：AC220V/50HZ
4.8控制系统尺寸：450mm×560mm×200mm
4.9控制系统净重：20kgf
5.0荷重元：50kgf（精度0.2 %FS）
5、设备结构图
5.1插拔试验机上部分图传感器
夹具上模夹具下模
插拔力试验机操作指导书
版本/次
A/1
5.2插拔试验机下部分图
5.3插拔试验机侧面图
5.4插拔试验机整体图
6、操作流程图
上升按下降按开始按
停止按
电源开关 数据线
电源线
传感器线。

※:其它设置均为系统默认,不需做更改。
3.7列印。点击“列印”根据系统提示进行所要求的选项设置并打印。
3.8若进行多次寿命试验则同3.6.1所述。
3.9试验完毕，点击“测定”“回首页”“档案”“结束”退出系统。
4.0维护、校正和检查:
4.1全自动插拔力试验机将由第三方机构每年定期校正一次。
4.2全自动插拔力试验机每6个月由本公司内部维护一次。
3.4参数设定。根据要求分别设置以下画面内各项参数。
3.4.1测定力量的种类:根据不同的测试分为插拔力/压缩力和拉伸力可选。
3.4.2测定走行方向:根据3.4.1所述分别相对应为压去程+回程/压去程和拉去程可选。
3.4.3※:荷重测定范围:必须设定为所使用的荷重元最大量程的85%以下。
3.4.4※:行程测定范围:必须设定为小于3.3所述图五中画面所得实际行程值的0.05-0.20mm。
5.6做单Pin保持力时，要先将荷重值和行程值归零，否则将会导致测试值误差。
3.2开启电脑，双击桌面相对应的 图标打开测试控制软件，出现以下画面,及新建程式。
依次点击:档案开启档案程式名开启。
3.3行程调节。首先将需要测试的产品夹好后，(※:夹产品时尽可能的让产品与夹具对中心)。
再点击画面:归零荷重/行程值归零按下降进行调节,如下图示.
制定审核批准
图一图二图三
画面所得实际行程值图五图四
3.4.5测定速度:根据要求5-200mm/min可选设定。
3.4.6测定总次数:根据要求0-3000000可选设定。
3.4.7荷重感应器:根据实际所测力值设定，最大不可超过50KG。
3.4.8荷重单位:根据实际需要分为g. kg. N. lb. tf可选设定。
