阀门选用标准及要求 阀门选型一般要求阀体常用材质阀门内件常用材质阀门密封面常用材料及适用温度闸阀¾平板闸阀¾锲式闸阀截止阀柱塞阀球阀节流阀旋塞阀蝶阀止回阀隔膜阀蒸汽疏水阀安全阀减压阀1一般要求：根据我集团各产品生产工艺的特点，针对各种介质，作阀门选用的一般要求如下：第一条：阀门选用的第一原则是阀门的密封性能要符合介质的要求。
即内漏要符合标准GB/T13927-1992《通用阀门压力试验》，外漏则是根本不允许的。
第二条：正确选择阀门的类型。
阀门类型的正确选择是以选用者对整个生产工艺流程需要的综合估计为先决条件的，在选择阀门类型的同时，选用者应首先了解每种阀门的结构特点和性能。
一般阀门的类型选择如中低压蒸汽选用铜密封面的截止阀，DN200以上的蒸汽用闸阀；循环水总管上用蝶阀，支管上用衬胶闸阀；低压空气总管上用蝶阀，支管上用截止阀；一般液态物料用球阀等。
第三条：确定阀门的端部连接。
在螺纹连接、法兰连接、焊接端部连接中，前两种最常用，其中螺纹连接形式的价格比法兰连接形式低得多，一般为较小口径阀门，应首先选用。
第四条：阀门主要零件材质的选择。
选择阀门主要零件的材质，首先应考虑到工作介质的物理性能（温度、压力）和化学性能（腐蚀性）等。
同时还应了解介质的清洁程度（有无固体颗粒）。
除此之外，还要参照国家和使用部门的有关规定的要求。
正确合理地选择阀门的材料可以获得阀门最经济的使用寿命和最佳的性能。
(附表1-1、1-2、1-3) 阀体材料选用顺序大致按照铸铁-碳钢-不锈钢，密封圈材料选用顺序：橡胶-铜-合金钢-F4。
第五条：确定流经阀门的流量。
第六条：压力等级选用按照由低到高顺序。
附表1-1阀门壳体常用材质壳体材质适用工作温度℃适用工作压力MPa适用介质灰铸铁 -15～200 ≤1.6 水、煤气黑心可锻铸铁 -15～300 ≤2.5 水、海水、煤气、氨球墨铸铁 -30～350 ≤4.0 水、海水、煤气、空气、蒸汽碳素钢（WCA、WCB、WCC）-29～425 饱和（过热）蒸汽、油品、压缩空气、水、天然气等低温碳钢（LCB） -46～345合金钢（WC6、WC9）（C5、C12）-29～595-29～650高压非腐蚀性介质腐蚀性介质奥氏体不锈钢 -60～1960 腐蚀性介质蒙乃尔合金含氢氟酸介质哈氏合金稀硫酸等强腐蚀性介质钛合金各种强腐蚀性介质铸造铜合金 -273～200 氧气、海水23塑料、陶瓷 ～60 ≤1.6 腐蚀性介质附表1-2阀门内件常用材质内件材质适用工作度℃内件材质适用工作度℃ 304 -268～316 440型不锈钢60RC -29～427 316 -268～316 17-4PH -40～427青铜 -273～232 6号合金钢(Co-Cr) -273～816因科镍尔合金 -240～649 化学镀镍 -268～427 K 蒙乃尔合金 -240～482 镀铬 -273～316 蒙乃尔合金 -240～482 丁腈橡胶 -40～93 哈斯特洛依合金B -198～371 氟橡胶 -23～204 哈斯特洛依合金C -198～538 聚四氟乙烯钛合金 -29～316 尼龙 -73～93 镍基合金 -198～316 聚乙烯 -73～93 20号合金 -46～316氯丁橡胶 -40～82416型不锈钢40RC -29～427附表1-3阀门密封面常用材料及适用温度密封面材料使用温度/℃硬度适用介质青铜 -273~232水、海水、空气、氧气、饱和蒸汽等316L -268~316 14HRC蒸汽、水、油品、气体、液化气体、等轻微腐蚀且无冲蚀的介质 17-4PH -40～400 40～45HRC 具有轻微腐蚀但有冲蚀的介质 Cr13 -101~400 37～42HRC 具有轻微腐蚀但有冲蚀的介质 司太立合金 -268~65040～45HRC （常温）38HRC （650℃） 具有冲蚀和腐蚀性的介质 蒙乃尔合金KS-240~48227～35HRC 30～38HRC 碱、盐、食品，不含空气的酸溶液等哈氏合金 C B37153814HRC 23HRC腐蚀性矿酸、硫酸、磷酸、湿盐酸气、无氯酸溶液、强氧化性介质20号合金-45.6~316 -253~427氧化性介质和各浓度的硫酸各种类型阀门的选用标准及要求如下：闸阀特点：密封性能好，流体阻力小，且有一定的调节性能；但尺寸大、结构复杂，加工困难、密封面易磨损，不易维修，启闭时间长。
阀门选型介绍范文阀门是一种用来控制流体（气体、液体、固体颗粒等）在管道中流动的装置。
在工业生产和生活中，阀门广泛应用于石油化工、电力、冶金、建筑、自来水供应等领域。
不同的工况和介质需要选用不同类型的阀门，以确保流体的安全和稳定运行。
本文将从阀门的类型、工作原理和选型要点三个方面对阀门选型进行介绍。
一、阀门类型阀门的类型根据其结构和工作原理不同可以分为多种类型，常见的阀门有截止阀、球阀、蝶阀、止回阀、排气阀等。
下面将对几种常见的阀门类型进行简要介绍：1.截止阀：截止阀是通过阀芯与阀座之间的升降或旋转来控制流体通断的。
它具有密封可靠、耐磨损、密封性能好等特点，适用于对流体流量进行调节的场合。
2.球阀：球阀是用球体来控制流体的通断和调节的阀门。
球阀具有结构简单、操作灵活、密封性能好等特点，适用于高压、高温和强腐蚀介质的场合。
3.蝶阀：蝶阀是通过阀体中的蝶板的旋转来控制流体的通断和调节的。
蝶阀具有体积小、重量轻、操作灵活等特点，适用于大口径管道和低压场合。
4.止回阀：止回阀是用来防止流体倒流的阀门。
它具有结构简单、体积小、密封性能好等特点，适用于防止水锤和流体反向流动的场合。
二、阀门工作原理不同类型的阀门有不同的工作原理，下面以截止阀为例进行介绍：截止阀的工作原理是通过阀芯与阀座之间的升降或旋转来控制流体通断。
当阀芯与阀座接触时，阀门关闭，阻止流体通过。
当阀芯离开阀座时，阀门打开，允许流体通过。
阀芯的升降或旋转操作可以通过手动、电动或气动方式实现。
三、阀门选型要点阀门的选型要点有很多，主要包括以下几个方面：1.工作压力：根据工艺流程和工作压力要求，选择合适的阀门材质和型号。
对于高压场合，应选择耐压性能好的阀门。
2.工作介质：根据流体的性质（是否腐蚀性、温度等）选择合适的阀门材质。
如遇到强腐蚀介质，应选择耐腐蚀材料制造的阀门。
3.流量要求：根据工艺流程和流量要求选择合适的阀门口径和结构。
口径太大容易造成能耗浪费，口径太小又可能影响流体的正常通断。

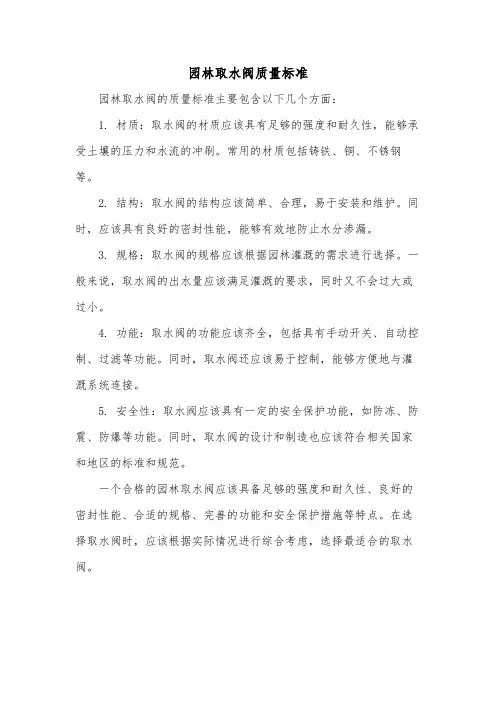

园林取水阀质量标准
园林取水阀的质量标准主要包含以下几个方面：
1. 材质：取水阀的材质应该具有足够的强度和耐久性，能够承受土壤的压力和水流的冲刷。
常用的材质包括铸铁、铜、不锈钢等。
2. 结构：取水阀的结构应该简单、合理，易于安装和维护。
同时，应该具有良好的密封性能，能够有效地防止水分渗漏。
3. 规格：取水阀的规格应该根据园林灌溉的需求进行选择。
一般来说，取水阀的出水量应该满足灌溉的要求，同时又不会过大或过小。
4. 功能：取水阀的功能应该齐全，包括具有手动开关、自动控制、过滤等功能。
同时，取水阀还应该易于控制，能够方便地与灌溉系统连接。
5. 安全性：取水阀应该具有一定的安全保护功能，如防冻、防震、防爆等功能。
同时，取水阀的设计和制造也应该符合相关国家和地区的标准和规范。
一个合格的园林取水阀应该具备足够的强度和耐久性、良好的密封性能、合适的规格、完善的功能和安全保护措施等特点。
在选择取水阀时，应该根据实际情况进行综合考虑，选择最适合的取水阀。
生活水泵房阀门标准
一、阀门类型
1.闸阀：用于截断或接通管路中的介质，适用于多种流体介质。
2.截止阀：用于调节和控制介质流量，具有较好的密封性能。
3.止回阀：用于防止介质倒流，适用于水泵出口和进口。
4.球阀：具有较好的流通性能，适用于各种流体介质。
5.蝶阀：适用于大口径管道，具有较好的调节性能。
二、阀门材料
1.铸铁：适用于水、蒸汽等介质。
2.铸钢：适用于高温、高压流体介质。
3.不锈钢：适用于腐蚀性介质，如酸、碱等。
4.铜合金：适用于给水管道。
三、阀门尺寸
1.阀门尺寸应符合设计要求，根据管道直径和流量确定。
2.阀门尺寸应符合国家相关标准。
四、阀门压力等级
1.阀门压力等级应符合设计要求，根据管道工作压力确定。
2.阀门压力等级应符合国家相关标准。
五、阀门密封性能
1.阀门密封性能应符合设计要求，确保无泄漏。
2.阀门密封性能应符合国家相关标准。
六、阀门操作方式
1.手动手轮操作：适用于小口径阀门，人力操作方便。
2.电动操作：适用于大口径阀门，自动化程度高。
3.气动操作：适用于远程控制，需要外部气源。
七、阀门标识
1.阀门标识应清晰、耐久，包括型号、规格、生产厂家等信息。
2.阀门标识应易于识别，方便维护和管理。
八、阀门检验与试验标准
1.阀门出厂前应进行检验与试验，确保质量合格。
2.阀门安装后应进行压力试验，确保无泄漏。
3.阀门定期应进行维护保养和检修，确保正常运行。
4.阀门检验与试验标准应符合国家相关标准。
阀门的选取步骤和依据阀门是工业管道中的重要组件，用于调节流体的流量、压力和方向。
阀门的选取需要根据不同用途和场景的要求，使用下面的步骤和依据来确定选择的正确性。
第一步：确定阀门的作用根据阀门的作用，选择合适的阀门种类。
一般来说，阀门种类包括截止阀、止回阀、调节阀、球阀、蝶阀等。
不同种类的阀门具有不同的功能和应用场景。
例如，截止阀用于截断流体管道中的流量；止回阀用于控制液体流向，避免回流；调节阀能够精确地控制流量；球阀和蝶阀适用于需要快速开关的场合，如清洗和维修等。
第二步：确认阀门的特性确定阀门的特性，包括阀门的口径、压力等级、材质等。
这些特性对于阀门的选择至关重要。
1.口径阀门的口径应根据管道的内径来选择。
如果选用口径过小的阀门，将会导致管道中的流体压力过高，从而影响管道的正常运行。
如果口径过大，将增加不必要的成本。
2.压力等级阀门的压力等级应该与管道系统中的压力等级相匹配。
如果选择的阀门不能承受管道中过高的压力，将导致阀门的损坏，造成设备和人员的安全隐患。
3.材质阀门材质的选择应该考虑其耐腐蚀性、耐压性以及耐磨损性。
例如，在选取阀门时，应首先考虑介质的性质，有些化学物质对阀门的损坏较大，此时应选择耐腐蚀性能好的材质。
第三步：考虑流量特性阀门流量特性是指阀门开度和流量的关系。
不同的阀门具有不同的流量特性，例如等百分比、线性和快速开关等。
因此，在选择阀门时，需要考虑流体的流量和压力的变化情况，并选择与系统所需匹配的阀门类型。
第四步：确定使用环境选择阀门时，应该考虑到使用环境的重要因素，如温度、介质、气体、液体等。
各种因素会对阀门的工作产生不同的影响，需要针对不同的情况进行选择。
例如，在高温环境下应选用能满足工作温度要求的阀门。
第五步：考虑维护和检修在选择阀门时，需要考虑阀门的维护和检修问题。
选择易于维护和检修的阀门，可降低维护费用和时间。
并确保在检修期间不会对流程产生影响。
结论在阀门选取的过程中，需要进行全面研究和分析。
水系统阀门选择方案一、总则1、阀门技术要求：DN15-DN50采用铜截止阀DN65及以上阀体采用电炉熔炼球磨铸铁，表面采用热喷涂无毒环氧树脂粉末；阀杆采用不锈钢；密封件采用三元乙丙橡胶；2、系统关断阀门（DN65以上）全部采用软密封闸阀（手动、电动）。
原因：闸阀的密封性能要远远优于蝶阀和截止阀；流阻小，更节能；不易发生卡阻；使用寿命长，维修方便；蝶阀使用仅限于压力小于1.0MPa且不常开关的场所；3、用于消防系统的必须有“国家固定灭火系统和耐火构件质量监督检验中心”出具的型式检验报告。
二、给排水系统1、生活饮用水（自来水）与非饮用水的连接处安装倒流防止器，要求符合行业标准。
2、水箱进水阀采用过滤活塞式电动遥控浮球阀3、水泵出口止回阀采用隔膜式炮弹型防水锤无音止回阀：4、干管减压阀采用过滤活塞式可调减压阀；支管减压阀采用丝扣过滤可调减压阀；5、排水止回阀采用橡胶瓣止回阀。
6、外线部分需要做阀门井的地方采用地埋闸阀。
三、消防系统1、水箱进水阀采用过滤活塞式遥控浮球阀；2、水泵进口采用带过滤软密封闸阀；3、水泵出口止回阀采用隔膜式炮弹型防水锤无音止回阀；4、减压阀采用过滤活塞式可调减压阀；沟槽连接管道采用沟槽式阀门；5、闸阀采用带指示暗杆软密封闸阀。
四、暖通空调系统1、循环泵入口采用扩散型过滤器，出口采用三合一功能阀（具有调流、截止、止回功能；2、采用静态平衡阀加压差平衡阀加电动调节阀的水力平衡方案；3、制冷机组入口安装带磁性过滤器；4、其它泵进口采用大流量Y型过滤器，出口采用隔膜式防水锤音止回阀；5、D N50以下铜阀供水采用截止阀，回水采用闸阀。
阀门分类、特性及其选择原则在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。
阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。
阀门分类一、阀门总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。
如止回阀、安全阀、调节阀、疏水阀、减压阀等。
第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。
如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。
二、按结构特征，根据关闭件相对于阀座移动的方向可分：1.截门形:关闭件沿着阀座中心移动；2.闸门形:关闭件沿着垂直阀座中心移动；3.旋塞和球形:关闭件是柱塞或球，围绕本身的中心线旋转；4.旋启形:关闭件围绕阀座外的轴旋转；5.碟形:关闭件的圆盘，围绕阀座内的轴旋转；6.滑阀形:关闭件在垂直于通道的方向滑动。
三、按用途，根据阀门的不同用途可分：1.开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。
2.止回用：用来防止介质倒流，如止回阀。
3.调节用：用来调节介质的压力和流量，如调节阀、减压阀。
4.分配用：用来改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等。
5.安全阀：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全，如安全阀、事故阀。
6.其他特殊用途：如疏水阀、放空阀、排污阀等。
四、按驱动方式，根据不同的驱动方式可分：1.手动：借助手轮、手柄、杠杆或链轮等，有人力驱动，传动较大力矩时装有蜗轮、齿轮等减速装置。
2.电动：借助电机或其他电气装置来驱动。
3.液动：借助（水、油）来驱动。
4.气动：借助压缩空气来驱动。
五、按压力，根据阀门的公称压力可分：1.真空阀：绝对压力lt;0.1Mpa即760mm汞柱高的阀门，通常用mm汞柱或mm水柱表示压力。
给排水管道阀门选择要点及各种阀门优缺点一、阀门的选择及设置部位：（一）、给水管道上使用的阀门，一般按下列原则选择：1、管径不大于50mm时，宜采纳截止阀，管径大于50mm时采纳闸阀、蝶阀。
2、需调整流量、水压时宜采纳调整阀、截止阀。
3、要求水流阻力小的部位（如水泵吸水管上），宜采纳闸板阀。
4、水流需双向流动的管段上应采纳闸阀、蝶阀，不得使用截止阀。
5、安装空间小的部位宜采纳蝶阀、球阀。
6、在常常启闭的管段上，宜采纳截止阀。
7、口径较大的水泵出水管上宜采纳多功能阀。
（二）、给水管道上的下列部位应设置阀门：1、居住小区给水管道从市政给水管道的引入管段上。
2、居住小区室外环状管网的节点处，应按分隔要求设置。
环状管段过长时，宜设置分段阀门。
3、从居住小区给水干管上接出的支管起端或接户管起端。
4、入户管、水表和各分支立管（立管底部、垂直环形管网立管的上、下端部）。
5、环状管网的分干管、贯穿枝状管网的连接管。
6、室内给水管道向住户、公用卫生间等接出的配水管起端，配水支管上配水点在3个及3个以上时设置。
7、水泵的出水管，自灌式水泵的吸水泵。
8、水箱的进、出水管、泄水管。
9、设备（如加热器、冷却塔等）的进水补水管。
10、卫生器具（如大、小便器、洗脸盆、淋浴器等）的配水管。
11、某些附件，如自动排气阀、泄压阀、水锤除去器、压力表、洒水栓等前、减压阀与倒流防止器的前后等。
12、给水管网的最低处宜设置泄水阀。
（三）、止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择：1、阀前水压小时，宜选用旋启式、球式和梭式止回阀。
2、关闭后的密闭性能要求严密时，宜选用有关闭弹簧的止回阀。
3、要求减弱关闭水锤时，宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。
4、止回阀的阀掰或阀芯，应能在重力或弹簧力作用下自行关闭。
（四）、给水管道的下列管段上应设置止回阀：引入管上；密闭的水加热器或用水设备的进水管上；水泵出水管上；进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。
水利阀门如何选择水利阀门作为水力流动装置的关键部件，具有良好的关闭性能和控制性能等特点，广泛应用于现代工业生产和城市综合管理中。
然而，在选择水利阀门时，不同场合需要使用不同的阀门类型，因此在选择水利阀门时需要注意以下几个方面：一、选择水利阀门要考虑使用场合根据不同的使用场所和具体情况选择相应的水利阀门是非常重要的。
不同的场合对阀门的要求不尽相同，如在大型水库、水电厂和城市给水与排水工程中，选用通常采用手动气动控制的液力控制和电动控制阀门，而在管道网络和工厂生产中，大多采用手动和电动的截止阀、调节阀以及调流阀等。
因此，在选择水利阀门时要根据实际情况进行选择，并考虑到其应用环境和对阀门的要求，以确保阀门的顺利运行和长期使用。
二、选择水利阀门要考虑其安全性阀门通常是用来控制、调节和隔离流体的流动的，因此在选择水利阀门时必须严格考虑其安全性能。
不同的阀门类型和材料的安全要求有所差异，如在压力比较高的管道系统中，需要选用独立密封结构的截止阀或调节阀，以确保阀门的密封性和运行安全。
而在水库、水闸和水电站等地区，由于水流量较大，也需要选择安全可靠的液力控制和电动控制阀门，以确保阀门的操作安全及设备可靠性。
三、选择水利阀门要考虑其性能指标在选择水利阀门时，其性能指标是非常重要的参考因素。
不同类型的阀门其性能指标也不尽相同。
例如，止回阀的性能指标与截止阀的性能指标有所不同。
因此，在选择水利阀门时需要根据其具体场合的使用需求和要求，选用符合其性能指标要求的阀门型号。
四、选择水利阀门要考虑其材质与结构水利阀门的材质和结构是其重要的组成部分，对阀门使用寿命、密封性和适应环境的能力起着关键性的作用。
一般来说，根据具体的场合和具体的工程要求，可以选用不同种类的材质与结构的阀门。
在冷却水、水泵出口进口阀和内衬聚氨酯管道的阀门等耐腐蚀性要求较高的场合，可以选用不锈钢、高分子材料、铜等材质制成阀门。
而在一些防腐、抗侵蚀等较高要求的场合，可以选择使用镀锌和内衬聚氨酯防腐涂层结构的阀门。
阀门选型标准阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。
三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍灰铸铁底压阀和钢制中压省略此项举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。
(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。
(3) 阀座密封面材料中的材料名称。
一、根据各管道系统以及阀门特点的不同，确定阀门配置标准如下，并附图示。
A、铜制阀门（公称压力1.6Mpa）适用于公称直径DN≤50的管道系统，其中1、给水系统（冷水系统、热水系统、中水系统）1）管径≤DN25的管道上：若有调节流量要求时，选用铜截止阀；否则，选用铜闸阀；2）管径DN 32≤DN≤DN50的管道上：铜闸阀。
2、消防水系统（包括消火栓系统、喷洒系统、消防水泡系统）：1）管径≤DN50的管道上：铜闸阀。
3、空调水系统:1）管径DN≤25的管道上（连接风机盘管的支管）：铜闸阀或铜球阀；2）管径32≤DN≤50的管道上：采用铜闸阀；3）风机盘管进出水处：不锈钢波纹连接管。
4、采暖系统：1）管径≤DN25的管道上：若有调节流量要求时，选用铜截止阀；否则，选用铜闸阀；2）管径DN≤50的管道上：铜闸阀；3）采暖入户小室采用黄铜锁闭闸阀。
5、蒸汽系统1）管径DN≤50的管道上铜截止阀。
B、钢制阀门（球墨铸铁或铸钢类）适用于公称直径DN≥65的管道系统，其中一）公称压力1.6MPa钢制阀门1、给水系统（生活冷水系统、中水系统）：1)泵房外管道上：暗杆式弹性座封闸阀；2)泵房管道上: 明杆式弹性座封闸阀；3)生活水箱补水处：100X遥控浮球阀；4)水泵出水端：300X缓闭止回阀；5)水泵进水端：Y型过滤器；6)生活水泵进出水处：不锈钢软接头；7)中水水泵进出水处：橡胶软接头；8)分区供水需减压时，选用200X减压阀；9)市政给水接驳处水表附近：倒流防止器。
2、生活热水系统锅炉房及换热器一次水侧：1）热水锅炉进出水管道的第一个阀门：球墨铸铁截止阀；2)循环水泵进出水处：不锈钢软接头；3)循环水泵出水端的止回阀可根据设计要求进行选定。
4)热水管道上：法兰式硬密封蝶阀；换热器二次水侧：同给水系统；3、排水系统1）污水泵出水处：橡胶瓣止回阀+明杆式弹性座封闸阀。
4、消防水系统（包括消火栓系统、喷洒系统、消防水泡系统）1)泵房外消防管道上：中心线对夹式软密封蝶阀；2)泵房、水泵出水端：中心线法兰式软密封蝶阀；泵房、水泵进水端：明杆式弹性座封闸阀；3)消防水池补水处：100X遥控浮球阀；4)分区供水需减压时，选用200X减压阀；5)消防水泵出水端：H41X消声止回阀；6)消防水泵出水端若需要泄压，选用500X泄压阀；7)消防水泵进水端：Y型过滤器；8)消防水泵进出水处：橡胶软接头。
5、空调水系统1)制冷站外空调水管道上：中心线对夹式软密封蝶阀；2)制冷站空调水管道上：中心线法兰式软密封蝶阀；3)空调水泵出水端：300X缓闭止回阀；4)空调水泵进水端：Y型过滤器；5)空调水泵或空调机组（新风机组）进出水处：橡胶软接头。
6、采暖系统锅炉房及换热器一次水侧：1)热水锅炉进出水管道的第一个阀门：球墨铸铁截止阀；3)循环水泵出水端的止回阀可根据设计要求进行选定。
4)热水管道上：法兰式硬密封蝶阀；换热器二次水侧：同空调水系统。
7、蒸汽系统1）蒸汽系统DN≥200的管道上：楔式铸钢闸阀；蒸汽系统DN≤150的管道上：球墨铸铁截止阀；2）冷凝水泵进出水处：不锈钢软接头；二）公称压力2.5MPa钢制阀门：1、消防水系统1）泵房外的消防水系统管道上：对夹式硬密封蝶阀；泵房消防水泵出水端：法兰式硬密封蝶阀；2）分区供水时根据低区减压的需要，选用200X减压阀；3）消防水泵出水端：H41X消声止回阀；4）消防水泵出水端的泄压管道上：500X泄压阀；2、空调水系统板式换热器二次水侧：1)空调水管道上：法兰式硬密封蝶阀；2)空调水泵出水端：300X缓闭止回阀（阀体铸钢）；3)空调水泵进水端：Y型过滤器（阀体铸钢）；4)空调水泵进出水处：不锈钢软接头。
二、阀门本体特征描述按照铜制阀门和钢制阀门之分，分别描述如下:A、铜制阀门（公称压力1.6MPa，公称直径DN≤50的管道系统）：1、Z15W-16T黄铜闸阀2）工作温度0-120℃；3）材质要求：A.阀体、阀盖：黄铜；B.阀杆：黄铜；C.阀板：黄铜；D.压紧螺母：Q235；E.手轮：铸铁；测试压力符合ISO5208标准，管螺纹符合ISO228标准。
2、J11W-16T黄铜截止阀2）工作温度0-120℃；3）材质要求：A．阀体、阀盖：黄铜；B．阀杆：黄铜；C．阀板：黄铜；D．压紧螺母：Q235；E．手轮：铸铁；测试压力符合ISO5208标准，管螺纹符合ISO228标准。
3、SY11-16T铜过滤器2）工作温度0-120℃；3）材质要求：A．阀体、阀盖：黄铜；B．垫片：聚四氟乙烯；C．滤网：不锈钢；测试压力符合ISO5208标准，管螺纹符合ISO228标准。
4、P25X-16T自动排气阀（排气帽在侧面）2）工作温度0-120℃；3）材质要求：A．阀体、阀盖：黄铜；B．垫片：聚四氟乙烯；测试压力符合ISO5208标准，管螺纹符合ISO228标准。
5、Q11F-16T黄铜球阀1）公称压力：1.6MPa；2）工作温度0-120℃；3）材质要求：A．阀体、阀盖：黄铜；C.压紧螺母：Q235；D.手柄：Q235+PE；E.密封材料：聚四氟乙烯；测试压力符合ISO5208标准，管螺纹符合ISO228标准。
6、黄铜锁闭闸阀1）公称压力：1.6MPa；2）工作温度0-120℃；3）材质要求：A.阀体、阀盖：黄铜；C.阀板：黄铜；测试压力符合ISO5208标准，管螺纹符合ISO228标准。
7、不锈钢波纹连接管1）公称压力：1.6MPa；2）工作温度0-120℃；3）材质要求：A．波纹管：304不锈钢；B．密封圈：三元乙丙；C．螺母：黄铜；B、钢制阀门（公称直径DN≥65的管道系统）:(一) 公称压力1.6MPa钢制阀门类1、对夹（法兰式）软密封蝶阀1）阀体外表面采用防腐、喷漆工艺处理；2）操作形式：DN150（含）以下采用手柄驱动，DN150以上蜗轮驱动；3）结构形式采用中线式；4）适用介质温度0-80℃；5）材质要求：a)阀体：球墨铸铁衬丁腈橡胶；b)阀板：球墨铸铁镀镍；c)阀轴：不锈钢（2Cr13）；d)密封材料：丁腈橡胶；2、对夹式（法兰式）硬密封蝶阀1)阀体外表面采用防腐、喷漆工艺处理；2)操作形式：蜗轮驱动；3)结构形式采用偏心式；4)适用介质温度0-250℃；5)材质要求：a)阀体：铸钢；b)阀板：铸钢；c)阀轴：不锈钢（2Cr13）；d)密封圈：不锈钢；3、暗（明）杆弹性座封闸阀1）阀体外表面均采用环氧树脂整体静电喷涂工艺处理；2）适用介质温度0-80℃；3）材质要求：a)阀体、压盖：球墨铸铁；b)阀板：球墨铸铁外覆丁腈橡胶；c)阀杆：不锈钢（2Cr13）；d)阀杆螺母：铜合金；e)密封材料：丁腈橡胶；4、明杆楔式铸钢闸阀1）阀体外表面采用防腐、喷漆工艺处理；2）适用介质温度0-250℃；3）材质要求：a)阀体、压盖：铸钢；b)阀板：碳钢+不锈钢；c)阀杆：不锈钢（2Cr13）；d)密封圈：不锈钢；5、100X遥控浮球阀1）阀体外表面均采用环氧树脂整体静电喷涂工艺处理；2）适用介质温度0-80℃；3）材质要求：a)阀体、阀盖：球墨铸铁；b)膜片：强化丁腈橡胶；c)阀杆：不锈钢（2Cr13）；d)阀盘：球墨铸铁外覆环氧树脂；e)密封材料：丁腈橡胶；f)弹簧：不锈钢；6、H41X消声止回阀1)阀体外表面均采用环氧树脂整体静电喷涂工艺处理；2)适用介质温度0-80℃；3)材质要求：a)阀体：球墨铸铁；b)阀瓣：铜合金；c)弹簧：不锈钢；d)密封材料：丁腈橡胶；7．300X缓闭止回阀1)阀体外表面均采用环氧树脂整体静电喷涂工艺处理；2)适用介质温度0-80℃；3)材质要求：a)阀体、阀盖：球墨铸铁；b)阀座：铜合金；c)阀轴：不锈钢（2Cr13）；d)阀盘：球墨铸铁外覆环氧树脂；e)膜片：丁腈橡胶；f)弹簧：不锈钢；g)密封材料：丁腈橡胶；8．橡胶瓣止回阀1）阀体外表面采用防腐、喷漆工艺处理；2）适用介质温度0-80℃；3）材质要求a)阀体、阀盖：球墨铸铁；b)阀瓣：中碳钢包覆丁腈橡胶；9．Y型过滤器1）阀体外表面均采用环氧树脂整体静电喷涂工艺处理；2）适用介质温度0-80℃；3）材质要求：a)阀体：球墨铸铁；b)过滤网：304不锈钢；c)目数：20-25目；10．DF41-10倒流防止器1）阀体外表面均采用环氧树脂整体静电喷涂工艺处理；2）适用介质温度0-80℃；3）材质要求：a)阀体、阀盖、阀盘：球墨铸铁；b)密封圈：丁腈橡胶；c)阀座：不锈钢；d)阀杆：不锈钢（2Cr13）；e)弹簧：不锈钢；11．200X先导式减压阀1）阀体外表面均采用环氧树脂整体静电喷涂工艺处理；2）适用介质温度0-80℃。
3）材质要求：a)阀体、阀盖：球墨铸铁；b)阀座：铜合金；c)阀盘：球墨铸铁外覆环氧树脂；d)阀轴：不锈钢（2Cr13）；e)弹簧：不锈钢；f)密封材料：丁腈橡胶；g)导阀、外管路：铜合金；12．500X泄压阀1）阀体外表面均采用环氧树脂整体静电喷涂工艺处理；2）适用介质温度0-80℃；3）材质要求：a)阀体、阀盖：球墨铸铁；b)阀座：铜合金；c)阀盘：球墨铸铁外覆环氧树脂；d)阀轴：不锈钢（2Cr13）；e)弹簧：不锈钢；f)密封材料：丁腈橡胶；g)导阀、外管路：铜合金；13．J41-16截止阀1)阀体外表面采用防腐、喷漆工艺处理；2)适用介质温度0-80℃；3)材质要求：a)阀体、阀盖：铸钢；b)阀杆：不锈钢（2Cr13）；c) 阀瓣：铸钢；d)手轮：可锻铸铁；14．可曲绕橡胶软接头1）适用介质温度0-80℃。
2）材质要求：a)主体：丁腈橡胶；b)增强层：尼龙麻布；c)骨架：硬钢丝；d)法兰：碳钢喷塑；（二）公称压力2.5MPa钢制阀门类1．对夹式（法兰式）硬密封蝶阀1)阀体外表面采用防腐、喷漆工艺处理；2)操作形式：蜗轮驱动；3)结构形式采用偏心式；4)适用介质温度0-250℃；5)材质要求：a)阀体：铸钢；b)阀板：铸钢；c)阀轴：不锈钢（2Cr13）；d)密封圈：不锈钢；2．明杆楔式铸钢闸阀1)阀体外表面采用防腐、喷漆工艺处理；2)适用介质温度0-250℃；3)材质要求：a)阀体、压盖：铸钢；b)阀板：碳钢+不锈钢；c)阀杆：不锈钢（2Cr13）；d)密封圈：不锈钢；3．300X缓闭止回阀1)阀体外表面采用防腐、喷漆工艺处理；2)适用介质温度0-80℃；3)材质要求：a)阀体、阀盖：铸钢；b)阀座：不锈钢；c)阀轴：不锈钢（2Cr13）；d)阀盘：铸钢外覆环氧树脂；e)膜片：丁腈橡胶；f)弹簧：不锈钢；g)密封材料：丁腈橡胶；4．200X先导式减压阀1)阀体外表面采用防腐、喷漆工艺处理；2)适用介质温度0-80℃；3)材质要求：a)阀体、阀盖：铸钢；b)阀座：不锈钢；c)阀轴：不锈钢（2Cr13）；d)阀盘：铸钢外覆环氧树脂；e)膜片：丁腈橡胶；g)密封材料：丁腈橡胶；5．500X泄压阀1）阀体外表面采用防腐、喷漆工艺处理；2）适用介质温度0-80℃；3）材质要求：a)阀体、阀盖：铸钢；b)阀座：不锈钢；c)阀轴：不锈钢（2Cr13）；d)阀盘：铸钢外覆环氧树脂；e)膜片：丁腈橡胶；g)密封材料：丁腈橡胶；6．J41-25C截止阀1)阀体外表面采用防腐、喷漆工艺处理；2)适用介质温度0-200℃；3)材质要求：a)阀体、阀盖：铸钢；b)阀杆：不锈钢（2Cr13）；c)阀瓣：铸钢；d)手轮：可锻铸铁；e)密封圈：不锈钢；7．不锈钢软接头1）适用介质温度0-100℃；2）水泵接口用；3）材质要求：a)波纹管：304不锈钢；b)法兰：碳钢喷塑；备注：阀门密封材料若选用三元乙丙，而不是丁腈橡胶，要特别指出。
