电子工艺实习报告模板5篇电子工艺实习报告篇1通过这次实习不仅自己动手完成了一个收音机,更过的是学到了很多东西,电子工艺实习总结。
首先巩固了电子学理论,增强了识别电子元器件的能力,通过对元器件的测量,也增强了对万用表的使用能力。
其次,培养了我们的动手能力,实践是检验真理的唯一标准,理论的东西只有通过实践环节的检验,才是真实的。
通过组装超外差式收音机,我们明白了其工作原理、学会了焊接技术。
还有此次实习还锻炼了我们解决问题的能力,在实习中我们遇到了各种各样的问题,通过此次实习我们懂得了面对一个问题,要不慌不忙,理清思路,寻找问题的根源,然后一步一步的解决问题。
这次实习让我明白了有时想是没有用处的,还必须去考察,去学习,去实践考察,只有这样才能有实质的进步,还有要和同学共同讨论,解决各种困难,在困难中你能了解更多的非课本的知识,还能再找错误的同时锻炼你的观察力,所以我知道了很多零件的作用,并了解到什么样的现象是哪块的电子区域出现了错误,小小的成功给我很大的动力,我知道我会继续努力的,实习总结《电子工艺实习总结》。
在整个的实习中我学习了很多的东西,使我眼界打开,感受颇深。
简单的焊接使我了解到人生学习的真谛,课程虽然结束了,但学习还没结束,我知道作为信息时代的大学生,作为国家重点培育的高科技人才,仅会操作鼠标是不够的,基本的动手能力是一切工作和创造的基础和必要条件。
存在的问题与建议在实习中存在的问题主要有:电路板上的焊点有些不符合标准;尤其是导线焊接的不好,容易脱落;万用表有的不准确,有的接触不良,导致我们测量数据的时候很容易出现错误;组装完成的收音机的天线老是滑动,导致优势收听不到广播台或收听的台较少,用纸塞,时间长了,纸很容易脱落。
另外,至于建议,建议老师多给我们讲下理论知识,让我们更深入的了解其工作原理。
电子工艺实习报告篇2一、课程设计目的1.了解电话机的基本知识,通过具体的电路图,初步掌握焊接技术,简单电路元器件装配,对故障的诊断和排除以及对电话机原理工作的一般原理。
电工电子实习报告收音机〔共8篇〕第1篇:收音机电子电工实习报告一、实习内容:(1)学习识别简单的电子元件与电子线路;(2)学习并掌握收音机的工作原理;(3)按照图纸焊接元件,组装一台收音机,并掌握其调试方法。
二、实习器材介绍:(1)电烙铁:由于焊接的元件多,所以使用的是外热式电烙铁,功率为30 w,烙铁头是铜制。
(2)螺丝刀、镊子等必备工具。
(3)松香和锡,由于锡它的熔点低,焊接时,焊锡能迅速漫步在金属外表焊接结实,焊点光亮美观。
(4)两节5号电池。
三、实习目的:电子技术实习的主要目的就是培养我们的动手才能,电子技术实习使我们对电子元器件识别,相应工具的操作,相关仪器的使用,电子设备制作、装调的全过程,掌握查找及排除电子电路故障的常用方法有个更加详实的体验,有助于我们对理论知识的理解,帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识,打好日后深化学习电子技术根底。
同时实习使我获得了收音机的实际消费知识和装配技能,培养理论联络实际的才能,进步分析^p 问题和解决问题的才能,增强独立工作的才能。
同时也培养同学之间的团队合作、共同讨论、共同前进的精神。
详细目的如下:1.熟悉手工焊锡的常用工具的使用及其维护与修理。
2.根本掌握手工电烙铁的焊接技术,可以独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的消费流程。
3.熟悉印制电路板设计的步骤和方法,熟悉手工制作印制电板的工艺流程,可以根据电路原理图,元器件实物设计并制作印制电路板。
4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。
5.可以正确识别和选用常用的电子器件,并且可以纯熟使用普通万用表和数字万用表。
6.理解电子产品的焊接、调试与维修方法。
四、原理简述:咏梅833A型超外差收音机工作原理 1〕接收回路〔C1A、B1〕LC并联谐振回路在其固有振荡频率等于外界某电磁波频率时产生并联谐振,从而将某台的调幅发射信号接收下来。
2023精选收音机的实习报告4篇收音机的实习报告篇11.了解收音机的基本知识,通过具体的电路图,初步掌握焊接技术,简单电路元器件装配,对故障的诊断和排除以及对收音机原理工作的一般原理。
2.熟悉电子装焊工艺的基本知识和原理,掌握焊接技术并装焊一台正规的收音机。
3.了解安全用电知识,学习安全操作要领,培养严谨的工作作风,养好良好的工作习惯,培养正确的劳动观与人生观,也培养团队意识和集体主义精神。
1.收音机原理把接收到的电台高频信号,用一个变频级电路将它转化为频率固定的中频信号,然后在对这个中频信号进行多级放大,再检波,低放。
这样灵敏度和选择性都可大幅度改善,而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
图中夏牌ZX-05型调频、调幅收音机电路原理图,印刷电路板及其它由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号(其频率总比输入回路选出的信号的频率高465kHz),共同送入变频级进行混频,产生一个固定的差频信号,即465kHz。
465kHz中频信号经过几级中频选频放大电路的放大后,加至检波级进行检波。
解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。
检波级输出的波动直流成分信号能反映输入的高频信号强弱,将它经自动增益控制电路后去控制中放级的增益。
这样可使高频信号强时中放级增益下降,从而使输出音量不随高频信号强弱变化而发生变化,也使中放级工作稳定、性能提高。
1.AM工作原理:中波广播信号520—1620KHZ,通过L3与CO—3组成的输入回路选择后,送到CXA1691BM集成电路(IC)10脚,与本振信号混频。
本振信号是有IC内电路5脚外接B1,C8,CO—4构成本振回路产生的。
混频后IC14脚输出各种组合信号,有B2与CF1组成455KHZ中频选频回路,将高频载波变为统一中频载波(455KHZ),然后从IC23脚输出,内经IC4脚外接音量电位器RV 控制,送入IC24脚进行音频放大和功率放大,再从IC27脚输出,C23耦合到喇叭上。

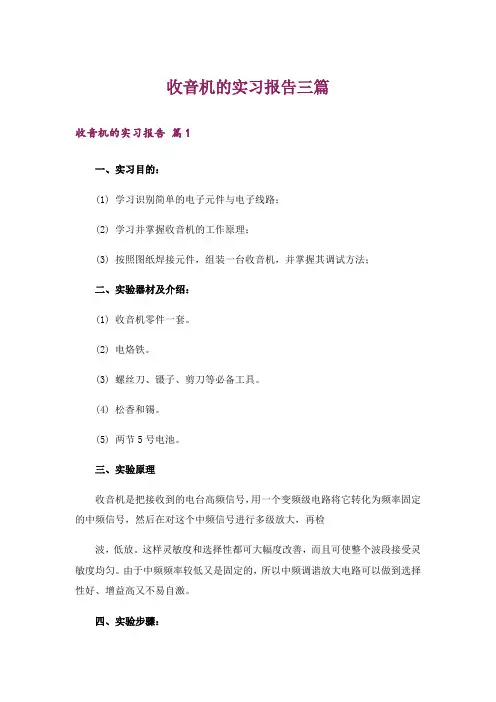

收音机的实习报告三篇收音机的实习报告篇1一、实习目的:(1) 学习识别简单的电子元件与电子线路;(2) 学习并掌握收音机的工作原理;(3) 按照图纸焊接元件,组装一台收音机,并掌握其调试方法;二、实验器材及介绍:(1) 收音机零件一套。
(2) 电烙铁。
(3) 螺丝刀、镊子、剪刀等必备工具。
(4) 松香和锡。
(5) 两节5号电池。
三、实验原理收音机是把接收到的电台高频信号,用一个变频级电路将它转化为频率固定的中频信号,然后在对这个中频信号进行多级放大,再检波,低放。
这样灵敏度和选择性都可大幅度改善,而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
四、实验步骤:1. 对照元件清单目录表检察元件是否齐全;初始步骤得慎重对待,因为到时候怕焊到一半的时候去找器件,而且如果拿别人的器件的话,又会影响别人焊板子的速度,所以得仔细检查器件,并测试元器件是否损坏。
比如:A.输入变压器的检测:要注意在用万用表测试的时候一定要有阻值,而且比较小,如果万用表无限时,则说明电阻无穷大,则输入变压器有问题,得换个新的。
B.磁棒线圈的检测:要注意用万用表的二极管档来检测a和b是否导通,c 和d是否导通,这个检测方法是最快有效的方法。
C.电阻的检测:要注意将万用表拨到适当的位置,这样方便读数,减低误读,从而提高焊板子的速度。
2. 识别各种元器件以及学习收音机调频调幅的工作原理;这个过程在实验原理部分已经阐述过了,此处就不多重复。
3. 按照电路图将元器件焊接在与之对应的位置处;4. 焊板子的过程;这个过程如果熟练的话,焊板子是非常快且轻松的过程,一人专门焊板子,一人专门递元器件,合作焊接这样焊接的效率才比较高。
5. 装配完毕后,通电进行测试,若各项功能齐全则进行下一步,若存在缺陷则用万用表进行检查并纠正;A. 首先检测是否通电,起码二极管也要亮;B. 检测a、b、c、d测试点的电流情况;C.检测焊盘是否有松动的情况;D.以a、b、c、d为基点,用万用表的二极管档分别测试与其相同的地方是否都导通,确保整个电路导通,防止局部短路;E.用万用表二极管档检测铜线的端点是否导电,并且检测分清楚 a、b、c、d到底是哪几根铜线;6. 把焊接好的电路板与外壳组装;7. 检查验收。
关于收音机实习报告4篇收音机实习报告篇1一、引言:有时侯我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。
但是当你做完这件事情后,你会发现这件事并没有想象中的那么难任何一件事要做好都要掌握一定的技术,还必须具备一定的素质才能完成。
要了解一项工种,掌握焊接和电子工艺的操作技术,光靠看书本和讲解是不行的。
所谓实习就是要我们自己实际的去练习,去操作。
要真正的把从书本的理论知识转到实际操作、实践中去。
还有就是不能由着自己的性子来操作,一定要在老师的指导、讲解下进行操作,严格遵守操作规程,不可自己耍小聪明。
二、调幅中波收音机的电路方框图,电路图,信号的流程如下:由于某种原因,其电路图没有上传,敬请谅解收音机的基本工作原理:天线收到电磁波信号,经过调谐器选频后,选出要接收的之声信号。
同时,在收音机中,有一个本地振荡器,产生一个跟接收频率差不多的本振信号,它跟接收信号混频,产生差频,这个差频就是中频信号。
中频信号再经过中频选频放大,然后再检波,就得到了原来的音频信号。
音频信号通过功率放大之后,就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频,我国中频标准规定为465KHZ)一起送入变频管内混合——变频,在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频,中频只改变了载波的频率,原来的音频包络线并没有改变,中频信号可以更好地得到放大,中频信号经检波并滤除高频信号。
再经低放,功率放大后,推动扬声器发出声音。
三、安装前的准备工作:所需的基本工具:电烙铁(焊枪)、烙铁架、松香、万用表、镊子、尖嘴钳、偏口钳、螺丝刀。
焊接工艺要求:1、在焊接之前要仔细的查看个元件的个数,以及用万能表测试个元件性能是否为良好的。
2、要清楚的识别元件种类和作用。
3、在焊接时要注意电烙铁的角度,要使电烙铁、焊锡丝与电路板三位一体,要注意焊锡丝的用量,如果多了可能会影响其它元件的焊接也不美观,少了也许会焊不牢固。
收音机的实习报告三篇收音机的实习报告篇1一、引言:有时侯我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。
任何一件事要做好都要掌握一定的技术,还必须具备一定的素质才能完成。
要了解一项工种,掌握焊接和电子工艺的操作技术,光靠看书本和讲解是不行的。
所谓实习就是要我们自己实际的去练习,去操作。
要真正的把从书本的理论知识转到实际操作、实践中去。
还有就是不能由着自己的性子来操作,一定要在老师的指导、讲解下进行操作,严格遵守操作规程,不可自己耍小聪明。
二、调幅中波收音机的电路方框图,电路图,信号的流程如下:收音机的基本工作原理:天线收到电磁波信号,经过调谐器选频后,选出要接收的电台信号。
同时,在收音机中,有一个本地振荡器,产生一个跟接收频率差不多的本振信号,它跟接收信号混频,产生差频,这个差频就是中频信号。
中频信号再经过中频选频放大,然后再检波,就得到了原来的音频信号。
音频信号通过功率放大之后,就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频,我国中频标准规定为465khz)一起送入变频管内混合——变频,在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频,中频只改变了载波的频率,原来的音频包络线并没有改变,中频信号可以更好地得到放大,中频信号经检波并滤除高频信号。
再经低放,功率放大后,推动扬声器发出声音。
三、安装前的准备工作:所需的基本工具:电烙铁(焊枪)、烙铁架、松香、万用表、镊子、尖嘴钳、偏口钳、螺丝刀。
焊接工艺要求:1、在焊接之前要仔细的查看个元件的个数,以及用万能表测试个元件性能是否为良好的。
2、要清楚的识别元件种类和作用。
3、在焊接时要注意电烙铁的角度,要使电烙铁、焊锡丝与电路板三位一体,要注意焊锡丝的用量,如果多了可能会影响其它元件的焊接也不美观,少了也许会焊不牢固。
4、在撤离电烙铁的同时要保证电路板不要晃动以免产生虚焊,在之后的调试过程中不容易找出错误的所在。
电子工艺实习报告汇总5篇电子工艺实习报告篇1一、实训目的通过对一台调幅收音机的安装、焊接和调试,使学生了解电子产品的装配过程,掌握电子元器件的识别方法和质量检验标准,了解整机的装配工艺,培养学生的实践技能。
二、实训要求1.会分析收音机电路图。
2.对照收音机原理图能看懂印制电路版图和接线图。
3.认识电路图上的各种元器件的符号,并与实物相对照。
4.会测试各种元器件的主要参数。
5.认真细心地按照工艺要求进行产品的安装和焊接。
6.按照技术指标对产品进行调试。
三、实训预习内容1.标准超外差式调幅收音机简介标准超外差式调幅收音机一般为六管中波段收音机,采用全硅管线路,具有机内磁性天线,收音效果良好,并设有外接耳机插口。
2.咏梅838型超外差式收音机的技术指标频率范围:535——1605kHz输出功率:50mW(不失真)、150mW(最大)扬声器:Φ57mm、8Ω电源:3V(两节五号电池)体积:宽122×高65×厚25mm 重量:约175克(不带电池)四、实训步骤1。
咏梅838型超外差式收音机的材料清单,见表1。
2.用万用表检测收音机各个元器件检测顺序和要求见表2,将测量结果填入实习报告。
注意:V5、V6的hFE相差应不大于20%,同学之间可互相调整使管子性能配对。
3.用万用表检测输出、输入变压器绕组的内阻,见表34.对元器件的引线进行镀锡处理5.检查印制板的铜箔线条是否完好咏梅838型超外差式收音机的印制电路板如图1所示。
要特别注意检查板上的铜箔线条有无断线及短路的情况,还要特别注意板的边缘是否完好,如图2所示。
6.安装元器件焊接(1)焊接T5输入变压器(要使之与印刷版紧紧相贴)(2)R2、R3要平着版焊接且要高于版0。
5cm,然后焊接剩下的电阻(电阻成三角形状)(3)二极管(红正黑负且焊接形状为三角形(红色为短腿))(4)瓷介电容(5)三极管(平向自己三条腿从左到右为E、B、C)(6)涤纶电容(7)电解电容(形状为)(8)T2、T3、T4(9)双联电容(10)T6(11)天线线圈(先焊L2)7.收音机的检测和调试学生通过对自己组装的收音机的通电检测调试,可以了解一般电子产品的生产调试过程,初步学习调试电子产品的方法。
收音机实习报告汇总六篇收音机实习报告篇1一、实习目的:(1)学习识别简单的电子元件与电子线路;(2)学习并掌握收音机的工作原理;(3)按照图纸焊接元件,组装一台收音机,并掌握其调试方法;二、实验器材及介绍:(1)收音机零件一套。
(2)电烙铁。
(3)螺丝刀、镊子、剪刀等必备工具。
(4)松香和锡。
(5)两节5号电池。
三、实验原理收音机是把接收到的电台高频信号,用一个变频级电路将它转化为频率固定的中频信号,然后在对这个中频信号进行多级放大,再检波,低放。
这样灵敏度和选择性都可大幅度改善,而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
四、实验步骤:1.对照元件清单目录表检察元件是否齐全;初始步骤得慎重对待,因为到时候怕焊到一半的时候去找器件,而且如果拿别人的器件的话,又会影响别人焊板子的速度,所以得仔细检查器件,并测试元器件是否损坏。
比如:A.输入变压器的检测:要注意在用万用表测试的时候一定要有阻值,而且比较小,如果万用表无限时,则说明电阻无穷大,则输入变压器有问题,得换个新的。
B.磁棒线圈的检测:要注意用万用表的二极管档来检测a和b是否导通,c和d是否导通,这个检测方法是最快有效的方法。
C.电阻的检测:要注意将万用表拨到适当的位置,这样方便读数,减低误读,从而提高焊板子的速度。
2.识别各种元器件以及学习收音机调频调幅的工作原理;这个过程在实验原理部分已经阐述过了,此处就不多重复。
3.按照电路图将元器件焊接在与之对应的位置处;4.焊板子的过程;这个过程如果熟练的话,焊板子是非常快且轻松的过程,一人专门焊板子,一人专门递元器件,合作焊接这样焊接的效率才比较高。
5.装配完毕后,通电进行测试,若各项功能齐全则进行下一步,若存在缺陷则用万用表进行检查并纠正;A.首先检测是否通电,起码二极管也要亮;B.检测a、b、c、d测试点的电流情况;C.检测焊盘是否有松动的情况;D.以a、b、c、d为基点,用万用表的二极管档分别测试与其相同的地方是否都导通,确保整个电路导通,防止局部短路;E.用万用表二极管档检测铜线的端点是否导电,并且检测分清楚a、b、c、d到底是哪几根铜线;6.把焊接好的电路板与外壳组装;7.检查验收。
电子工艺实习报告5篇()一、实验目的通过组装DS05-7B(七管)收音机,了解晶体管收音机的组成及原理,掌握电子元器件的识别、测试、焊接工艺、整机组装与调试,故障检查与排除,培养和训练动手能力,增强工程实践观念。
了解音频放大器的基本工作原理,了解电路的基本参数并能测试元件的好坏。
具体内容如下:1.熟悉手工焊锡的常用工具的使用及其维护与修理。
2.基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3.熟悉常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。
4.能够正确识别和选用常用的电子器件,并且能够熟练使用数字万用表。
5.了解电子产品的焊接、调试与维修方法。
二、实习内容及基本要求内容:学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。
了解晶体管收音机的组成及原理,按照图纸焊接元件,进行电子元器件的识别、测试、焊接、整机组装与调试,组装一台收音机,并掌握其调试方法,学会排除一些常见故障。
要求:1.能从所给定的元器件中筛选所需全部元器件,正确判别有极性元器件极性。
2.无虚焊、桥接、漏焊、半边焊、毛刺、焊锡过量或过少、助焊剂过量等。
无焊盘翘起、脱落。
无损坏元器件,无烫伤导线、塑料件、外壳,无插孔式元器件引脚长度2~3mm,且剪切整齐。
无整板焊接点未进行清洁。
3.元器件引脚成型符合要求,元器件装配到位,装配高度、装配形式符合要求。
外壳及紧固件装配到位,不松动,不压线。
4.仪器仪表的使用,各电压电流数据的测量,简单故障排除。
三、调幅收音机基本工作原理通过输入回路先将电台高频调制波接收下来,和本地振荡回路产生的本地信号一并送入混频器,再经中频回路进行频率选择,得到某一固定的中频载波调制波。
超外差的实质就是将调制波不同频率的载波,变成固定的且频率较低的中频载波,在广播、电视、通讯领域,超外差接收方式被广泛采用。
调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路及音频功率放大电路组成。
收音机的实习报告集锦五篇收音机的实习报告篇1写在前面:科学上有句名言:实践是检验真理的唯一基石。
作为一名理工科的学生,应当以锻炼熟练的实验动手能力及严谨的实验求真精神为重点,努力投入到实践生产中去。
而这次收音机实习,恰恰给了我们搭建起理论知识与实践活动间桥梁的机会,实乃弥足珍贵!我从小就很热爱科学,尤以物理为佳。
当还是孩童时便对“发明大王”爱迪生的成就惊叹不已,幻想自己将来也能成为一名杰出的工程师。
怀着对未来的美好憧憬,我尽了自己的全力去实现自己的目标。
其实,很多时候是迷茫,因为直觉总是告诉自己几乎不可能成为那种人的。
说来还真好像,长大了是一种心态,顾虑变多了;小孩时有点死心眼,显得很执拗,相信自己是特殊的,老天爷一定会眷顾着自己,不顾艰险便风雨兼程!也许是年少时的信念太过执着,因此现在每次面对现实而想过放弃自己的梦想时,一个稚嫩却坚定的声音总是在心底回响:我一定能够成功的!听从内心深沉的呼唤,我知道自己不能被暂时的困境所击倒。
唯有不断前进,才能将困难挫折抛在身后。
我发现很简单实在的一个道理,每次当我骑车平视前方的道路,总不免慨叹这条路犹如人生一样时而曲折。
当我接近前方的路再低下头来看看脚下的路途时,却恍然发现路其实一点不弯。
当我们远看时,路不是直的;但渐渐地,脚下的路就直了。
人生不何尝这样,当我们顿觉眼前迷茫时,只要不放弃前进的步伐,就能发现脚下是一条笔直的大道。
难怪爱因斯坦说,人生就像起单车,要想保持平衡,就得不断前进!幸福,靠自己争取;奋斗,是我不变的目标以此自勉!正文:大概在实习前一周我们便得到要制作收音机的通知,这次正好赶上校运动的举行,我们便有充足的时间去完成。
之前我从来没有接触过类似的实习,心里难免紧张。
幸好实习实行分组,有了队友的支援,我心里是又紧张又期待!在星期二,我们便得到了实验工具,我保管着我们这组的工具。
晚上我将工具拿出来看了看。
稍微熟悉了下实习器材。
第二天实习老师给我们讲解了生产中使用的流水生产线焊膏印刷。
电工电子实习收音机为了提高学生的实践动手能力和创新能力,工程教育中心面向全校工科专业统一开设了电工电子实习课程,电工电子实习是面向电类和部分非电类专业开设的一门重要实践课程。
下面小编为大家整理的电工电子实习收音机,希望大家喜欢。
电工电子实习收音机篇一一、实习心得短暂的两周电工实习结束了,但我学到了许多课堂上学不到的知识。
通过实践,深化以前所学的理论知识,获得许多实践经验,另外认识到自己部分知识的不足和浅显,能够激励自己以后更好的学习。
总而言之,这次实习锻炼了自己,为自己的人生增添了活力,同时告诉我在前进的道路上不管遇到任何困难,只要拥有这次实习的激情就能战胜困难的勇气,给我以后的学习和工作注入了无穷的活力和力量。
要有一种永不言弃的科学精神去战胜困难。
最后,衷心地感谢在实习过程中所有给与我支持的老师和同学们,是他们让我坚持完成任务。
二、实习收获通过这两个星期的电工实习,我获得了很多,这些都是在平时理论课上学不到的,主要下列几点:1、掌握了几种基本的电工工具的使用,导线与导线的连接方法,了解了电路安装的基本常识。
2、掌握了收音机的工作原理,电子元器件的焊接。
3、学会了一般简单照明电路打安装方法,串联,并联及日光灯、电度表、插座等的安装。
4、了解了电动机传动和电机控制,顺序控制,反转控制的概念和原理,学会了交流接触器,热继电器,空气开关的原理和连接方法。
5、增强了我们独立思考,独立工作,独立创新的能力,使我们不仅仅课本的理论知识,能够真正的融会贯通了。
6、在以后的学习生活中,我会更加注意观察周围的用电设备,电气设备等的工作情况,并及时将自己所学的知识运用到实际中去,不断提升自己的专业技能。
三、实习不足实习的不足主要归咎于以前动手少,动手能力差,第一天看到收音机和一些元件,有些还是第一看到,当时心里就没底,不知从何下手,后来看了原理图渐渐的懂了些,最后经过自己的努力和同学的帮助还是把收音机装好了,心里是多么的激动。
【导语】电⼦⼯艺实习,不仅学会了调频收⾳机的组装,还从中学会了电⼦元件的焊接,以及收⾳机的检测与调试。
通过实习,我们对电⼦⼯艺的理论有了初步的系统了解,并且极好的锻炼了我们的动⼿能⼒,和团队协作能⼒。
为⼤家整理的电⼦⼯艺实习报告总结5篇,希望对⼤家有所帮助!电⼦⼯艺实习报告总结篇⼀ 在为期两周的实习当中感触最深的便是实习联系理论的重要性,当遇到实际问题时,只要认真思考,对就是思考,⽤所学的知识,再⼀步步探索,是完全可以解决遇到的⼀般问题的。
这次的内容包括电路的设计,印制电路板,电路的焊接。
本次实习的⽬的主要是使我们对电⼦元件及电路板制作⼯艺有⼀定的感性和理性认识;对电⼦信息技术等⽅⾯的专业知识做进⼀步的理解;培养和锻炼我们的实际动⼿能⼒,使我们的理论知识与实习充分地结合,作到不仅具有专业知识,⽽且还具有较强的实习动⼿能⼒,能分析问题和解决问题的⾼素质⼈才,为以后的顺利就业作好准备。
在⼤⼀和⼤⼆我们学的都是⼀些理论知识,就是有⼏个实习我们也⼤都注重观察的⽅⾯,⽐较注重理论性,⽽较少注重我们的动⼿锻炼,⽐如上学期的精⼯实习。
⽽这⼀次的实习正如⽼师所讲,没有多少东西要我们去想,更多的是要我们去做,好多东西看起来⼗分简单,⼀看电路图都懂,但没有亲⾃去做它,你就不会懂理论与实习是有很⼤区别的,看⼀个东西简单,但它在实际操作中就是有许多要注意的地⽅,有些东西也与你的想象不⼀样,我们这次的实验就是要我们跨过这道实际和理论之间的鸿沟。
不过,通过这个实验我们也发现有些事看似实易,在以前我是不敢想象⾃⼰可以独⽴⼀些计时器,不过,这次实验给了我这样的机会,现在我可以独⽴的做出。
总的来说,我对这门课是热情⾼涨的。
第⼀,我从⼩就对这种⼩制作很感兴趣,那时不懂焊接,却喜欢把东西给拆来装去,但这样⼀来,这东西就给废了。
现在电⼯电⼦实习课正是学习如何把东西装回去。
每次完成⼀个步骤,我都像孩⼦那样⾼兴,并且很有成就感。
第⼆,电⼯电⼦实习,是以学⽣⾃⼰动⼿,掌握⼀定操作技能并亲⼿设计、制作、组装与调试为特⾊的。
电子工艺实习报告15篇电子工艺实习报告1通过这次实习不仅自己动手完成了一个收音机,更过的是学到了很多东西,电子工艺实习总结。
首先巩固了电子学理论,增强了识别电子元器件的能力,通过对元器件的测量,也增强了对万用表的使用能力。
其次,培养了我们的动手能力,实践是检验真理的唯一标准,理论的东西只有通过实践环节的检验,才是真实的。
通过组装超外差式收音机,我们明白了其工作原理、学会了焊接技术。
还有此次实习还锻炼了我们解决问题的能力,在实习中我们遇到了各种各样的问题,通过此次实习我们懂得了面对一个问题,要不慌不忙,理清思路,寻找问题的根源,然后一步一步的解决问题。
这次实习让我明白了有时想是没有用处的,还必须去考察,去学习,去实践考察,只有这样才能有实质的进步,还有要和同学共同讨论,解决各种困难,在困难中你能了解更多的非课本的知识,还能再找错误的同时锻炼你的观察力,所以我知道了很多零件的作用,并了解到什么样的现象是哪块的电子区域出现了错误,小小的成功给我很大的动力,我知道我会继续努力的,实习总结《电子工艺实习总结》。
在整个的实习中我学习了很多的东西,使我眼界打开,感受颇深。
简单的焊接使我了解到人生学习的真谛,课程虽然结束了,但学习还没结束,我知道作为信息时代的大学生,作为国家重点培育的高科技人才,仅会操作鼠标是不够的,基本的动手能力是一切工作和创造的基础和必要条件。
存在的问题与建议在实习中存在的问题主要有:电路板上的焊点有些不符合标准;尤其是导线焊接的不好,容易脱落;万用表有的不准确,有的接触不良,导致我们测量数据的时候很容易出现错误;组装完成的收音机的天线老是滑动,导致优势收听不到广播台或收听的台较少,用纸塞,时间长了,纸很容易脱落。
另外,至于建议,建议老师多给我们讲下理论知识,让我们更深入的了解其工作原理。
电子工艺实习报告2一、实习时间20__年7月5日至20__年7月9日,第十九周二、实习地点学海校区南四教120,电子工艺实训室(一)三、实习目的1、通过本课题设计中对HX203FM/AM集成电路电话机的安装、焊接及调试,让学生了解电子产品的装配过程;2、掌握电子元器件的识别及质量检验;3、学习整机的装配工艺;培养动手能力及严谨的工作作风。
收音机实习报告4篇这是网小编为您提供的XX焊收音机金工范文,希望对大家有所帮助!一、实习内容:(1)学习识别简单的电子元件与电子线路;(2)学习并掌握收音机的工作原理;(3)按照图纸焊接元件,组装一台收音机,并掌握其调试方法。
二、实习器材介绍:(1)电烙铁:由于焊接的元件多,所以使用的是外热式电烙铁,功率为30w,烙铁头是铜制。
(2)螺丝刀、镊子等必备工具。
(3)松香和锡,由于锡它的熔点低,焊接时,焊锡能迅速散步在金属表面焊接牢固,焊点光亮美观。
(4)两节5号电池。
三、:电子技术实习的主要目的就是培养我们的动手能力,同金工实习的意义是一样的,金工实习要求我们都日常的机械车床,劳动工具能够熟练使用,能够自己动手做出一个像样的东西来。
而电子技术实习就要我们对电子元器件识别,相应工具的操作,相关仪器的使用,电子设备制作、装调的全过程,掌握查找及排除电子电路故障的常用方法有个更加详实的体验,不能在面对这样的东西时还像以前那样一筹莫展。
有助于我们对理论知识的理解,帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识,打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能,培养理论联系实际的能力,提高分析问题和解决问题的能力,增强独立工作的能力。
同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
具体目的如下:1.熟悉手工焊锡的常用工具的使用及其维护与修理。
2.基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3.熟悉印制电路板设计的步骤和方法,熟悉手工制作印制电板的工艺流程,能够根据电路原理图,元器件实物设计并制作印制电路板。
4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。
5.能够正确识别和选用常用的电子器件,并且能够熟练使用普通万用表和数万用表。
6.了解电子产品的焊接、调试与维修方法。
电子实习报告收音机收音机的装配实习在很多中职学校的电子专业都有涉及,设置这样的课程实习,是因为收音机的装配过程涵盖着许多电子技术专业的基础知识。
下面是小编为大家整理的电子实习报告收音机,希望对大家有所帮助。
电子实习报告收音机篇一即使我已经经历过金工实习的实习经验,但当我重新接触到电装实习这门新的实践课程,心里难免有点小小的激动和担忧。
激动是因为有一周相对轻松的时间和学习自己期望已久的知识,担忧是因为自己第一次有如此经历,害怕不能很好地完成任务。
但一周的电装实习已悄然而愉快的度过,中间的过程的确充满乐趣,或许期间有个别的失败,但这并不影响整体的成就感。
同时,在这实习期间,对于电装实习这门课有了更深一层的认识。
电装实习课的全称是电子产品组装实习,本课程针对我们测控专业开设,其主要目的是通过一个完整的电子产品的组装调试,学习电子产品的生产工艺过程,认识和理解电子工艺的基本内容,了解常用电子元器件的识别及测试方法,掌握焊接及产品调试的动手操作能力。
对学生进行电子产品人工焊接,装配,调试等生产过程的一种常规培训,以充实理论教学中未能掌握的知识和技能。
同时把在理论教学中学到的知识具体运用到实践操作中,提高学生们的知识和操作技能,提高学生们的综合素质,为后续课程的开设打下良好的基础。
在电装实习期间,我们主要的任务有以下几点:1学会识别和正确使用常用的电器元件;2学会用万用表测电阻、电容、二极管、三极管,测电压、测电流的方法;3学会用万用表测电阻、电容、二极管、三极管,测电压、测电流的方法;4掌握人工焊接和装配技术;学会和掌握简单电子产品的制作、调试方法和步骤;5学会简单电器装置的故障分析及简单故障的排除。
这些任务一直贯穿于我们整个电装实习。
在这期间我们用到的主要工具有;万能表:用于测量电阻值和判断电路是否开路。
烙铁,锡丝,吸焊枪,镊子,螺丝刀等。
当然,器件的认识是最基本,老师也不忘在实习的开始专门用一上午的时间告诉我们。
2023收音机的实习报告4篇收音机的实习报告篇1实习目的:培养学生的动手能力;把所学的电子电路理论知识通过具体电路的实际应用进一步理解,掌握,以达理论和实践有机融接,提升对电子电路较深的认知,为后续的专业课程学习铺垫基础和能力。
二、实习器材介绍:电烙铁,平头螺丝刀,十字头螺丝刀、镊子、剪子。
松香和锡,两节5号电池。
等必备工具EDT-2901型收音机套件一套。
实习内容及过程:介绍收音机发展过程及收音机分类收音机产生于20世纪初,作为无线电广播的接受设备分重要的课题。
其发展主要经历了矿石收音机、电子管收音机、晶体管收音、集成电路收音机、数字收音机和网络收音机等几个阶段。
在这个过程中,无论是收音机的技术还是收音机的造型都发生了相当大的变化,不同过程中不同时期的收音机具有其特定时代的特征,研究收音机造型的发展化,研究收音机造型的发展,对于今后的收音机造型设计乃至其它电子产品的造型设计具有重要的指导意义。
什么是调幅?什么是调频?使载波振幅按照调制信号改变的调制方式叫调幅AM。
经过调幅的电波叫调幅波。
它保持着高频载波的频率特性,但包络线的形状则和信号波形相似。
调幅波的振幅大小,由调制信号的强度决定。
调幅波用英文字母AM表示。
使载波频率按照调制信号改变的调制方式叫调频FM。
已调波频率变化的大小由调制信号的大小决定,变化的周期由调制信号的频率决定。
已调波的振幅保持不变。
调频波的波形,就像是个被压缩得不均匀的弹簧,调频波用英文字母FM表示。
目前,调幅制无线电广播分做长波、中波和短波三个大波段,分别由相应波段的无线电波传送信号。
我国只有中波和短波两个大波段的无线电广播。
中波广播使用的频段大致为550kHz-1600kHz,主要靠地波传播,也伴有部分天波;短波广播使用的频段约为2MHz-24MHz,主要靠天波传播,近距离内伴有地波。
1,焊接前处理电烙铁在焊接前要进行烙铁的处理,处理电烙铁的目的是保护电烙铁,能够让电烙铁使用更长的时间。
【导语】电⼦⼯艺相关专业的同学实习后,实习报告总结怎么写?以下是⽆忧考整理的电⼦⼯艺实习报告总结,仅供参考! 篇⼀ 这个星期我们班进⾏了为期⼀周的电⼦⼯艺实习,实习任务是制作⼀台收⾳机,其实是进⾏简单的组装⽽已! 刚开始时我并不清楚电⼦⼯艺实习到底要做些什么的,以为像以前的⾦⼯实习那样这做做那做做。
后来得知是⾃⼰做⼀台收⾳机,⽽且做好的作品可以带回去呢。
听起来真的很有趣,做起来应该也挺好玩的吧!就这样,我抱着极⼤的兴趣和玩的⼼态开始这次的实习旅途。
第⼀天并不是学制作,⽽是做⼀些基本⼯的练习,练习如何⽤电烙铁去焊接元件。
电烙铁对我来说并不陌⽣,我以前在电⼦协会时⽤过很多,[⼤学⽣电⼦⼯艺实习⼼得体会]算得上会⽤但谈不上是熟练那个,所以我也很认真地对待这练习的机会。
焊接看起来很简单但个中有很多技巧要讲究的,在焊的过程中时间要把握准才⾏,多了少了都不⾏!练习时边做边想想⽼师教的动作技巧这样学得⽐较快⼀点。
第⼆天的主要任务是了解收⾳机的⼤致原理。
说真的,虽然⾃⼰是学电⼦专业的但对很多常⽤的电⼦元件还不认识呢。
⽼师也知道我们常识少,所以从元件识别⼊⼿。
这个⽼师讲课很风趣,经常让我们引进不禁,这样学习⽓氛⽐起我们平时上专业课时好多了。
⽼师讲完原理后,我们就开始把每个元件照着图纸插到pcb板上。
第三天,我们要把昨天插好的每个元件焊接上去。
我的pcb板昨天已经搞好⼀半多了,所以这天早上不久我就把它焊接完毕啦。
我很⾼兴,因为我是我们班第⼀个拿作品去给⽼师调试的。
调试后发现我的制作有点⼩问题,但经我细⼼检查修改后最终成功了!听着⾃⼰的制作发出的声⾳⼼⾥甜甜的,因为这是我的劳动结晶! 第四天的任务是把收⾳机的外壳装上去,第五天⽼师教我们写实习报告的细则及注意事项。
这样⼀个星期的实习就结束了,时间过得真快,真有点不舍得的感觉。
这次实习很有趣很轻松,通过⽼师的讲解我懂得了收⾳机的基本原理同时也学到了不少有关电⼦的专业知识。
电子收音机工艺的实习心得电子收音机工艺的实习心得优秀5篇一段难忘实习生活已经告一段落了,相信你会领悟到不少东西,为此就要认真思考实习报告如何写了。
很苦恼实习报告应该如何写的吧,这里给大家分享一下关于电子收音机工艺的实习心得,方便大家学习。
电子收音机工艺的实习心得【篇1】一、目的意义熟悉手工焊锡的常用工具的使用及其维护与修理。
基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程,印制电路板设计的步骤和方法,手工制作印制电板的工艺流程,能够根据电路原理图,元器件实物。
了解常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件,并且能够熟练使用普通万用表和数字万用表。
了解电子产品的焊接、调试与维修方法。
通过收音机的通电监测调试,了解一般电子产品的生产调试过程,初步学习调试电子产品的方法,培养检测能力及一丝不苟的科学作风。
二、原理天线收到电磁波信号,经过调谐器选频后,选出要接收的电台信号。
同时,在收音机中,有一个本地振荡器,产生一个跟接收频率差不多的本振信号,它跟接收信号混频,产生差频,这个差频就是中频信号。
中频信号再经过中频选频放大,然后再检波,就得到了原来的音频信号。
音频信号通过功率放大之后,就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频,我国中频标准规定为465khz)一起送入变频管内混合一一变频,在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频,中频只改变了载波的频率,原来的音频包络线并没有改变,中频信号可以更好地得到放大,中频信号经检波并滤除高频信号。
再经低放,功率放大后,推动扬声器发出声音。
三、安装调试1、检测(1)通电前的预备工作。
(2)自检,互检,使得焊接及印制板质量达到要求,特殊注意各电阻阻值是否与图纸相同,各三极管、二极管是否有极性焊错,位置装错以及电路板铜箔线条断线或短路,焊接时有无焊锡造成电路短路现象。
收音机电子工艺实习报告一、实习目的与意义本次电子工艺实习的主要目的是让我们了解和掌握收音机的制作过程,熟悉手工焊锡的常用工具及其维护与修理,基本掌握手工电烙铁的焊接技术,并能够独立完成简单电子产品的安装与焊接。
通过本次实习,我们还能够熟悉电子产品的安装工艺的生产流程,印制电路板设计的步骤和方法,手工制作印制电板的工艺流程,能够根据电路原理图和元器件实物,了解常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。
此外,我们还能掌握电子产品的焊接、调试与维修方法,培养检测能力及一丝不苟的科学作风。
二、实习内容与过程1. 焊接训练我们首先进行了焊接训练,使用了电烙铁和锡线进行焊接。
在焊接过程中,我们学会了如何正确加热电烙铁,如何控制焊锡的用量,以及如何避免短路等基本技巧。
在焊接完成后,我们还利用万用表进行了检测,确保焊接质量。
2. 认识元器件在实习过程中,我们学习了收音机中常用的电子元器件,如电阻、电容、电感、二极管、三极管等,并了解了它们的性能、特点和应用。
此外,我们还学会了如何根据电路原理图和元器件实物进行元器件的识别和选用。
3. 组装与焊接收音机线路板在掌握了焊接技术和元器件识别的基础上,我们开始组装和焊接收音机线路板。
首先,我们将元器件按照电路原理图放置在电路板上,然后使用电烙铁进行焊接。
在焊接过程中,我们注意到了焊接顺序、焊锡用量和焊接质量等问题。
4. 调试与检测在焊接完成后,我们使用万用表对收音机线路板进行了检测,以确保电路的通畅和功能的正常。
随后,我们将组装好的收音机线路板安装到机壳内,并进行了通电测试。
通过调整相关参数,我们成功接收到了电台信号,听到了清晰的广播。
三、实习收获与体会通过本次电子工艺实习,我们不仅掌握了焊接技术,熟悉了电子元器件的识别和选用,还了解了电子产品的安装工艺和生产流程。
在实践过程中,我们学会了如何解决实际问题,培养了自己的动手能力和创新能力。
收音机电子工艺实习报告(通用5篇)收音机电子工艺实习报告篇1一.实习目的1)学习识别简单的电子元件和电子线路。
2)学习手工插接式焊接(THT)方法和贴片式焊接(SMF)方法。
3)组装焊接一台中夏ZX-05型调频调幅收音机和一台贴片式FM微型收音机。
4)提高自己的实际操作能力。
二.实习要求组装焊接的收音机可以收听到一个以上的频道。
三.实习器材1)电焊器材:电烙铁,焊锡丝(松香芯),松香,镊子,剪钳,螺丝刀。
2)ZX-05收音机组装元件3)FM收音机组装元件4)其它:两节5号电池和两节7号电池。
四.实习原理1)收音机收音机是把接收到的电台高频信号,用一个变频级电路将它转化为频率固定的中频信号,然后在对这个中频信号进行多级放大,再检波,低放。
这样灵敏度和选择性都可大幅度改善,而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号(其频率总比输入回路选出的信号的频率高465kHz),共同送入变频级进行混频,产生一个固定的差频信号,即465kHz。
465kHz中频信号经过几级中频选频放大电路的放大后,加至检波级进行检波。
解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。
检波级输出的波动直流成分信号能反映输入的高频信号强弱,将它经自动增益控制电路后去控制中放级的增益。
这样可使高频信号强时中放级增益下降,从而使输出音量不随高频信号强弱变化而发生变化,也使中放级工作稳定、性能提高。
2)调幅(AM)收音机工作原理调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路(AGC)及音频功率放大电路组成,如下图所示。
调幅收音机原理框图输入回路由天线线圈和可变电容构成,本振回路由本振线圈和可变电容构成,本振信号经内部混频器,与输入信号相混合。
混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。
至此,电台的信号就变成了以中频455kHz为载波的调幅波。
中频信号进行中频放大,再经过检波得到音频信号,经功率放大输出,耦合到扬声器,还原为声音。
其中,中放电路增益受AGC自动控制增益控制,以保持在电台信号不同时,自动调节增益,获得一致的收听效果。
2)调频(FM)收音机工作原理调频(FM)收音机由输入回路、高放回路、本振回路、混频回路、中放回路、鉴频回路和音频功率放大器组成。
如下图所示。
调频收音机原理框图调频的接收天线以耳机的地线替代,也可直接插上配给的天线ANT,二者工作原理相同。
调频广播的高频信号输入回路直接经电容C、L组成的LC振荡回路,实际上构成一带通滤波器,其通频带为88MHz-108MHz。
在集成块内部接受的调频信号经过高频放大,谐振放大。
被放大的信号与本地振荡器产生的本振信号在内部进行FM混频,混频后输出。
FM混频信号由FM中频回路进行选择,提取以中频10.7MHz为载波的调频波。
该中频选择回路由10.7MHz滤波器构成。
中频调制波经中放电路进行中频放大,然后进行鉴频得到音频信号,经功率放大输出,耦合到扬声器,还原为声音。
此外,因在调频波段未收到电台信号时,内部增益处于失控而产生的噪声很大。
为此,通过检出无信号时的控制电平,控制静噪电路工作,使音频放大器处于微放大状态,从而达到静噪功能。
5)SMT贴片式SMT就是表面组装技术(Surface Mounted Technology的缩写),是目前电子组装行业里最流行的一种技术和工艺。
SMT有如下特点:组装密度高、电子产品体积小、重量轻,贴片元件的体积和重量只有传统插装元件的1/10左右,一般采用SMT之后,电子产品体积缩小40%~60%,重量减轻60%~80%。
可靠性高、抗振能力强。
焊点缺陷率低。
高频特性好。
减少了电磁和射频干扰。
易于实现自动化,提高生产效率。
降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
其中将元件装配到印刷(或其它基板)上的工艺方法称为SMT工艺。
相关的组装设备则称为SMT设备),并通过相关设备完成收音机表面贴芯片装配。
收音机电子工艺实习报告篇2一、实训目的1.了解收音机的基本知识,通过具体的电路图,初步掌握焊接技术,简单电路元器件装配,对故障的诊断和排除以及对收音机原理工作的一般原理。
2.熟悉电子装焊工艺的基本知识和原理,掌握焊接技术并装焊一台正规的收音机。
3.了解安全用电知识,学习安全操作要领,培养严谨的工作作风,养好良好的工作习惯,也培养团队意识和集体主义精神。
二、收音机工作原理收音机是把广播电台发射的无线电波中的音频信号取出来,加以放大,然后通过扬声器还原出声音。
具体讲:从天线(磁棒具有聚集电磁波磁场的能力,而天线线圈是绕在磁棒上)接收到的许多广播电台的高频信号,通过输入回路(为并联谐振回路,具有选频作用)选出其中所需要的电台信号送入变频级的基极。
同时,由本机振荡器产生高频等幅波信号,它的频率高于被选电台载波465KHz,也送于变频级的发射极,二者通过晶体管be结的非线性变换,将高频调幅波变换成载波为465KHz的中频调幅波信号。
在这个变换过程中,被改变的只是已调幅波载波的频率,而调幅波的振幅的变化规律(调制信号即声音)并未改变。
变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz 的中频调幅信号,被送到中频放大器,放大后,再送入检波器进行幅度检波,从而还原出音频信号,然后通过低频电压放大和功率放大,再去推动扬声器,还原出声音。
超外差式收音机是目前较普及的收音机三、实验材料电烙铁:外热式电烙铁,功率30W,烙铁头铜质,焊锡,螺丝刀,镊子,各种收音机零件。
四、焊接技巧与注意事项1准备施焊;左手拿焊丝,右手握烙铁,进入备焊状态。
要求烙铁头保持干净,无焊渣等氧化物,并在表面镀有一层焊锡。
2加热焊件;烙铁头靠在两焊件的连接处,加热整个焊件全体,时间大约为1~2秒钟。
对于在印制板上焊接元器件来说,要注意使烙铁头同时接触两个被焊接物。
3送入焊丝;焊件的焊接面被加热到一定温度时,焊锡丝从烙铁对面接触焊件。
注意:不要把焊锡丝送到烙铁头上!4移开焊丝;当焊丝熔化一定量后,立即向左上45°方向移开焊丝。
5移开烙铁;焊锡浸润焊盘和焊件的施焊部位以后,向右上45°方向移开烙铁,结束焊接。
注意事项:1、元件视情况立式焊装或卧式焊装均可,前者元件要成型,后者元件尽量贴近板面。
2、有字元件的有字一面要尽量在同一方向。
3、连接导线要先镀锡再焊接,剥线裸露部位不要大于1mm。
4、焊接所用时间尽量短,焊好后不要拨弄元件以免焊盘脱落!5、焊点大小均匀,表面光亮,无毛刺无虚焊。
6、元件管脚应留出焊点外0.2-1mm。
7、焊接工程中,一定要注意焊接面的清洁事项五、收音机的调试1、调整各级晶体三极管的静态工作点。
晶体三极管的工作状态是否合适,会直接影响整机的性能,严重时甚至使整机不能工作。
所谓工作状态的调整主要是指集电极电流的调整。
图1中有“X”的地方为电流表接入处,线路板上留有四个测量电流的缺口,分别是A、B、c、D四个点,将电位器的开关打开(音量旋至最小即测量静态电流),用万用表的10mA档测量各点的三极管静态电流是Icl ≈0.3mA,Ic2≈0.5mA,Ic4≈2mA,Ic5,6≈1.5mA,测量值与上述值差不多时可用。
电烙铁将这四个缺口依次连接,再把音量开到最大,调双连拨盘即可收到电台声音。
如果遇到某一级电流太大或太小时首先重点检查这一级三极管的极性和质量,然后检查三极管周围元件是否有问题。
2、调整中频频率。
就是通过调整中周的磁帽,使它谐振在465KHz上。
调中周的工具应该使用无感起子,调中周最好使用高频信号发生器,使高频信号发生器输出465KHz的中频信号,用1KHz音频调制,调制度选30%。
调整的方法是:首先,将本机振荡回路用导线短路,使它停振,以避免造成对中频调试工作的干扰。
然后,将双连可变电容器调到最大值(逆时针旋到底)。
打开收音机的电源开关K,将音量电位器RP旋到最大,信号发生器的输出头碰触VT2的基极,调整T4,使扬声器发出1KHz的响声最响。
然后由后级往前级,从基级输入信号,仅调整T3、T4,使扬声器中声音最响,中频就调整好了。
如果没有高频信号发生器,也可以利用一台成品收音机做信号源。
从成品收音机的第二中周的次级(检波之前)焊出一根导线,串联一个0.01uF的电容器作为中频输出端头,成品收音机调准一个电台,音量电位器旋到最小位置,测试调整方法同上。
这步调试完成后,将使本机振荡器停振的短路线去掉,以便进行下一步的调试工作。
3、调整频率范围调整频率范围也叫做调整频率覆盖。
它是通过调整本机振荡线圈T2和振荡回路的补偿电容来实现。
在中波波段,规定接收频率范围是535KHz到1605KHz,也就是要求双连可变电容器全部旋入时能接收535KHz的信号,全部旋也时能接收1605KHz的信号。
首先在低端收一个广播电台,例如广东交通广播电台603KHz的广播。
如果刻度盘指针位置比603KHz低,说明振荡线圈的电感量小了,可以把振荡线圈的磁帽旋进一点。
反之,可以把振荡线圈的磁帼旋出一点,直到指针的位置在603KHz处收到这个广播电台。
然后在高端收一个广播电台,例如武汉楚天广播电台1179KHz,如果指针的位置不在1179KHz处,要调整补偿电容器(双连背后),直到指针的位置在1179KHz处收到这个电台为止。
在调整的过程中,高低端相互存在影响,需要来回调整几次。
六、实训心得经过一周的实训,我印象十分深刻,感触颇多。
有时侯我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。
但是当你做完这件事情后,你会发现这件事并没有想象中的那么难任何一件事要做好都要掌握一定的技术,还必须具备一定的素质才能完成。
要了解一项工种,掌握焊接和电子工艺的操作技术,光靠看书本和讲解是不行的。
所谓实训就是要我们自己实际的去练习,去操作。
要真正的把从书本的理论知识转到实际操作、实践中去。
还有就是不能由着自己的性子来操作,一定要在老师的指导、讲解下进行操作,严格遵守操作规程,才能更好地完成实训任务。
实训的第一天,我们认真听完老师把收音机工作原理分析完,作足实训前的准备,接下来老师便发放电子元件。
在我刚刚拿到零件的时候,看到那么多的东西,还是很手忙脚乱的。
尤其是电阻那么的小,要是丢上一个,那就是前功尽弃了。
通过这一次的电子器件实训我不仅对成功有了更大向往,而且对于失败,我也明白坦然的好处和换个角度想的态度。
.一切的技术与经验都是在实践中一点一滴的积累来的,这次我又知道了不少电路元件与如何安装的知识。
实训是培养我们动手能力的一个好机会,通过这次的工艺实训,我们学会了基本的焊接技术,收音机的检测与调试,知道了电子产品的装配过程,我们还学会了电子元器件的识别及质量检验,知道了整机的装配工艺,这些为我们的培养动手能力及严谨的工作作风,也为我们以后的工作打下了良好的基础。
