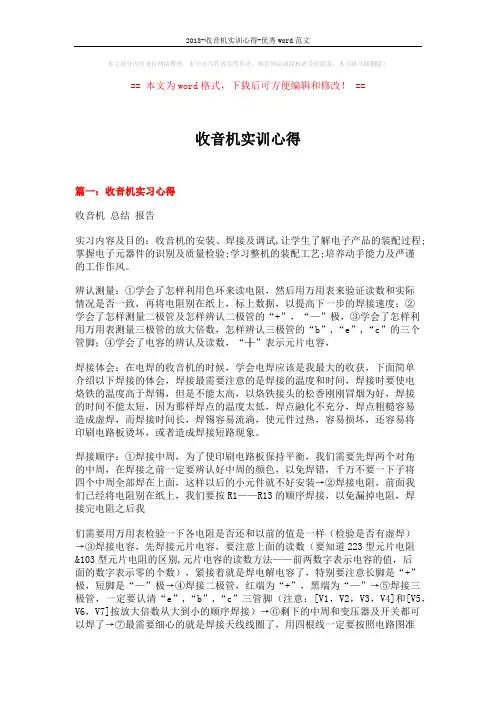

装收音机实训心得体会5篇装收音机实训心得体会1经过一周的实训，我印象十分深刻，感触颇多。
有时侯我们自以为简单的事情，当做起来时才知道并不是我们想象的那么简单。
但是当你做完这件事情后，你会发现这件事并没有想象中的那么难!任何一件事要做好都要掌握一定的技术，还必须具备一定的素质才能完成。
要了解一项工种，掌握焊接和电子工艺的操作技术，光靠看书本和讲解是不行的。
所谓实训就是要我们自己实际的去练习，去操作。
要真正的把从书本的理论知识转到实际操作、实践中去。
还有就是不能由着自己的性子来操作，一定要在老师的指导、讲解下进行操作，严格遵守操作规程，才能更好地完成实训任务。
实训的第一天，我们认真听完老师把收音机工作原理分析完，作足实训前的准备，接下来老师便发放电子元件。
在我刚刚拿到零件的时候，看到那么多的东西，还是很手忙脚乱的。
尤其是电阻那么的小，要是丢上一个，那就是前功尽弃了。
通过这一次的电子器件实训我不仅对成功有了更大向往，而且对于失败，我也明白坦然的好处和换个角度想的态度。
一切的技术与经验都是在实践中一点一滴的积累来的，这次我又知道了不少电路元件与如何安装的知识。
实训是培养我们动手能力的一个好机会，通过这次的工艺实训，我们学会了基本的焊接技术，收音机的检测与调试，知道了电子产品的装配过程，我们还学会了电子元器件的识别及质量检验，知道了整机的装配工艺，这些为我们的培养动手能力及严谨的工作作风，也为我们以后的工作打下了良好的基础。
总之，在实训过程中，要时刻保持清醒的头脑，出现错误，一定要认真的冷静的去检查分析错误!在实训过程中最挑战我动手能力的一项训练就是焊接。
焊接是金属加工的基本方法之一。
其基本操作“五步法”——准备施焊，加热焊件，熔化焊料，移开焊锡，移开烙铁(又“三步法”)——看似容易，实则需要长时间练习才能掌握。
但焊接考核逼迫我们用仅仅一天的时间完成考核目标，可以说是必须要有质的飞跃。
于是我耐下心思，戒骄戒躁，慢慢来。
在不断挑战自我的过程中，我拿着烙铁的手不抖了，送焊锡的手基本能掌握用量了，焊接技术日趋成熟。
当我终于能用最短时间完成一个合格焊点时，对焊接的恐惧早已消散，取而代之的是对自己动手能力的信心。
在这一过程当中深深的感觉到，看似简单的，实际上可能并非如此。
很多事情只有多动手，多思考，多练习，才会取得成功!我一直对这门课程有着浓厚的兴趣，尤其是在这次实习以后。
当我捧着自己亲手做的收音机，听着它里面传出来的声音，有一种说不出的“成就感”。
对电子工艺的理论有了初步的系统了解。
我们了解到了焊普通元件与电路元件的技巧、收音机的工作原理与组成元件的作用等。
这些知识不仅在课堂上有效，对以后的电子工艺课的学习有很大的指导意义，在日常生活中更是有着现实意义。
虽然实训只有一周时间，但是收获颇多。
这次实训很有趣很轻松，通过老师的讲解我懂得了收音机的基本原理同时也学到了很多有关电子的.专业知识。
在实习过程中不断提高自己的动手能力之余也体会到了实践的乐趣。
因为在实践时往往会遇到很多问题，遇到问题后要细心检查才能发现其中的错误，最后就要想办法去解决这些问题。
这样的一个过程不知不觉地使我的实践能力提高，为以后学习、做实验打下基础!装收音机实训心得体会2这一天，我们就真正进入到电子技术实习的操作中去了，以前虽然接触过电烙铁，但毕竟没有实际操作过，总是怀有几分敬畏之心。
而电子电路主要是基于电路板的，元器件的连接都需要焊接在电路板上，所以焊接质量的好坏直接关系到以后制作收音机的成败。
因此对电烙铁这一关我们是不敢掉以轻心的。
影响焊接质量主要取决于焊接工具、助焊剂、焊料和焊接技术。
对焊接工具、助焊剂、焊料这样的物品我们是没任何办法的，唯一可以改善的就是我们的焊接技术，所以焊接技术就直接决定了我们实习的成败。
由于我们使用的`电烙铁是新的，所以我们就免除了除锈的工序，直接将电烙铁预热，后上锡，以达到最佳焊接效果。
最终我们在这一天的实习中，焊接了十几个元件，起初没经验，将电阻立得老高，这样既不美观也不牢靠容易形成虚焊，之后有了经验就采取卧式法，既美观又牢靠，只是拆卸时稍微麻烦，需要别人帮忙。
焊接时虽然胆战心惊，但还是总结出了心得，就是焊锡要用一点点下去，电烙铁要在锡水熔化后产生光亮就拿开，这样就能焊出光亮圆滑的焊点了。
将他们插好后就依次拆卸下来，先焊接电阻，再焊接瓷片电容(由于瓷片电容不分正负极，所以焊接同电阻)。
然后是三极管，焊接时注意三极管的极性，管脚要放入相应位置。
液体电容在装配时也要注意极性，防止接反，最后就是其他固定位置元件。
在组装收音机中，最重要的就是天线的安装，要将天线绕组区分开，分出匝数多的一侧和匝数少的一侧。
用万用表测量匝数多的还是少的，电阻为零为一侧的绕组。
将绕组多的焊接在电路板上的ab点上，绕组少的焊接在电路板上的cd点上。
焊接完电路板的电子元件后，就要处理电源同电路板的连接，扬声器同电路板的连接。
将电源槽扬声器安装在收音机外壳的对应位置，用焊锡焊接导线在接线柱上。
将电源的正负极焊接在电路板对应位置，扬声器的导线不分正负极所以就近焊接，使导线不容易扭曲干扰为佳。
接下来就是安装电池，调试收音机了。
因为前期安装焊接时谨慎小心，所以安装完电池后，调节双联电容，就可以调节出台了，而且能调出四个电台。
调试基本成功。
不可否认，在此之前电烙铁也许见过我，可我对电烙铁却是完全陌生的，所以刚开始电烙铁对我的热情显得十分冷淡，甚至与我为敌，时常让我难堪：要么死拽住焊锡珠不肯放，要么让焊锡一发而不可收拾。
在我的内心里，曾多少次想将它砸成粉碎，让其永远消失……可我还是按耐住了心中正熊熊燃烧着的怒火，告诉自己一定要“宽容“。
尽量使心情平静了下来一次有一次的跟它“谈判”。
经过我一再的努力，虽然并没有完全“说服”它跟我竭力合作，却使它也不再与我为敌，渐渐地我们之间的关系变得愈来愈“和谐”了。
我为我所取得的小小成绩而欣喜若狂，尽管那时侯我已经显得十分疲惫。
老师在我们实习的过程中一直很耐心、细致的指导和纠正着我们。
同时对我们要求也十分得严厉。
我也十分担心自己会出什么差错，况且实习所用到的器材本就十分得有限。
然而担心的事最终还是发生了：在制作FM微型收音机的过程中，已经贴好的一块电容不知道是什么时候竟然从边缘处断了。
一时间我不知所措，我也不敢再向老师讨要，担心老师不但不给器件，而且自己还会受到很很地训斥。
于是我决定不让老师知道这件事，可是当看见别的同学用已经作好的收音机收听节目时高兴劲儿我又十分得不甘心。
经过查看原理图知道了坏了的电容的规格是222，于是我找到了一块废弃了的电路板，试图能找到一个相同规格的无极性的非片状电容来替代。
结果虽没有找到完全相同规格的，却找到了一个规格为222J电容，经过焊接之后，虽然我的收音机没响。
但我感到了一种从未有过的轻松和无比的成就感。
在内心里我十分感激我的老师：感激老师对我们的负责;感激他对我们的严厉和严格要求;感激他让我体会到了那种在此之前从未体会过的开心和那种成就感。
总的来说，我对这门课是热情高涨的。
电工电子实习，是以学生自己动手，掌握一定操作技能并亲手设计、制作、组装与调试为特色的。
它将基本技能训练，基本工艺知识和创新启蒙有机结合，培养我们的实践能力和创新精神。
作为信息时代的大学生，作为国家重点培育的高技能人才，仅会操作鼠标是不够的，基本的动手能力是一切工作和创造的基础和必要条件。
这使我们对电子工艺的理论有了初步的系统了解。
我们了解到了焊普通元件与电路元件的技巧、印制电路板图的设计制作与工艺流程、收音机的工作原理与组成元件的作用等。
这些知识不仅在课堂上有效，对以后的电子工艺课的学习有很大的指导意义，在日常生活中更是有着现实意义;也对自己的动手能力是个很大的锻炼。
实践出真知，纵观古今，所有发明创造无一不是在实践中得到检验的。
没有足够的动手能力，就奢谈在未来的科研尤其是实验研究中有所成就。
在实习中，我锻炼了自己动手技巧，提高了自己解决问题的能力。
比如做收音机组装与调试时，好几个焊盘的间距特别小，稍不留神，就焊在一起了，但是我还是完成了任务。
装收音机实训心得体会31.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。
2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。
3.了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，培养正确的劳动观与人生观，也培养团队意识和集体主义精神。
1.收音机原理把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。
这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
图中夏牌ZX-05型调频、调幅收音机电路原理图，印刷电路板及其它由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号(其频率总比输入回路选出的信号的频率高465kHz)，共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。
465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。
解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。
检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。
这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。
1.AM工作原理：中波广播信号520—1620KHZ，通过L3与CO—3组成的输入回路选择后，送到CXA1691BM集成电路(IC)10脚，与本振信号混频。
本振信号是有IC内电路5脚外接B1，C8，CO—4构成本振回路产生的。
混频后IC14脚输出各种组合信号，有B2与CF1组成455KHZ中频选频回路，将高频载波变为统一中频载波(455KHZ)，然后从IC23脚输出，内经IC4脚外接音量电位器RV 控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上。
从IC23内输出另一路与外接C16送入IC22脚内AGC电路，进行自动增益控制。
2.FM工作原理：调频信号64—108KHZ从ANT拉杆天线输入，经L1与C1送入Q1预选放大，又经C2耦合到L2与C3组成的输入回路，得到64—108KHZ范围的选择，在竟C4到IC12脚。
输入高频波得到高频放大，有L4，CO—1组成高放回路，选择接受FM电台节目。
FM本振回路有L5，CO—2组成。
CO—1和C0—2是有同轴可变电容器，目的是本振信号频率跟随FM信号频率变化而变化，始终相差10.7MHZ。
