工程制图尺寸标注基本规则模板

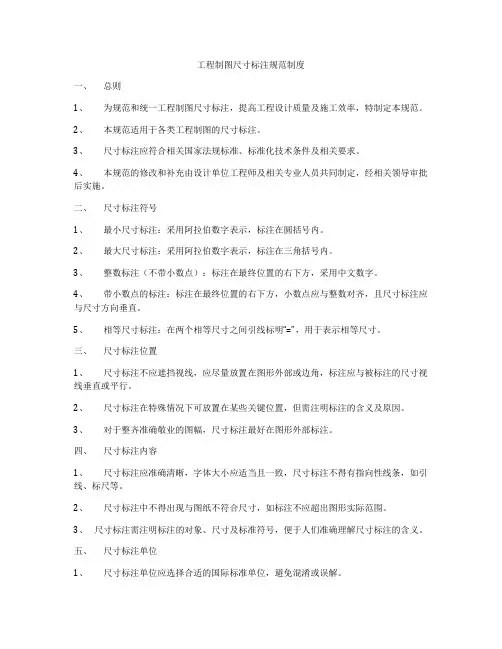

工程制图尺寸标注规范制度一、总则1、为规范和统一工程制图尺寸标注，提高工程设计质量及施工效率，特制定本规范。

2、本规范适用于各类工程制图的尺寸标注。

3、尺寸标注应符合相关国家法规标准、标准化技术条件及相关要求。

4、本规范的修改和补充由设计单位工程师及相关专业人员共同制定，经相关领导审批后实施。

二、尺寸标注符号1、最小尺寸标注：采用阿拉伯数字表示，标注在圆括号内。

2、最大尺寸标注：采用阿拉伯数字表示，标注在三角括号内。

3、整数标注（不带小数点）：标注在最终位置的右下方，采用中文数字。

4、带小数点的标注：标注在最终位置的右下方，小数点应与整数对齐，且尺寸标注应与尺寸方向垂直。

5、相等尺寸标注：在两个相等尺寸之间引线标明“=”，用于表示相等尺寸。

三、尺寸标注位置1、尺寸标注不应遮挡视线，应尽量放置在图形外部或边角，标注应与被标注的尺寸视线垂直或平行。

2、尺寸标注在特殊情况下可放置在某些关键位置，但需注明标注的含义及原因。

3、对于整齐准确敬业的图幅，尺寸标注最好在图形外部标注。

四、尺寸标注内容1、尺寸标注应准确清晰，字体大小应适当且一致，尺寸标注不得有指向性线条，如引线、标尺等。

2、尺寸标注中不得出现与图纸不符合尺寸，如标注不应超出图形实际范围。

3、尺寸标注需注明标注的对象、尺寸及标准符号，便于人们准确理解尺寸标注的含义。

五、尺寸标注单位1、尺寸标注单位应选择合适的国际标准单位，避免混淆或误解。

2、对于同一图纸上的尺寸标注应使用一致的单位，不得混用。

3、对于特殊情况可以在标注中注明单位的符号，以便人们准确理解。

六、附录1、对于特殊尺寸标注或情况，应在图纸附录或说明中详细解释。

2、对于特殊材料或工艺要求的尺寸标注，应在图纸附录或说明中注明相关要求。

七、执行1、本规范自颁行之日起实施，如对本规范有异议或建议，应及时提出并报相关领导，经讨论确定后方可修改。

2、未尽事宜按照有关法规及标准执行。

八、附则1、本规范的解释权归设计单位所有，如有疑问可向设计单位进行咨询。

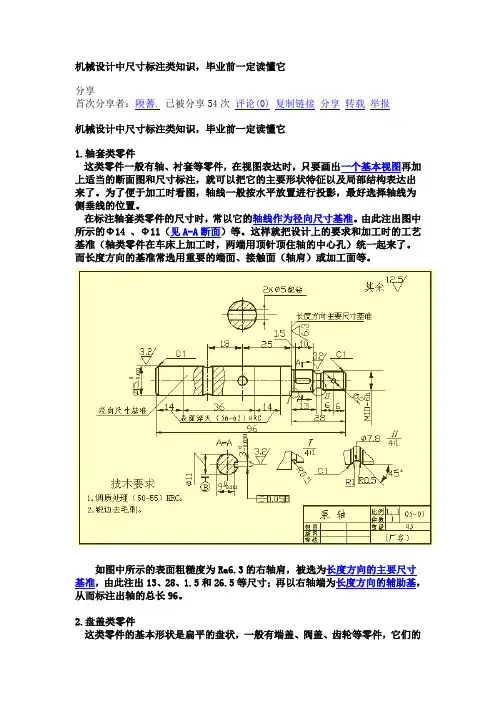

机械设计中尺寸标注类知识，毕业前一定读懂它分享首次分享者：陾蓍.已被分享54次评论(0)复制链接分享转载举报机械设计中尺寸标注类知识，毕业前一定读懂它1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

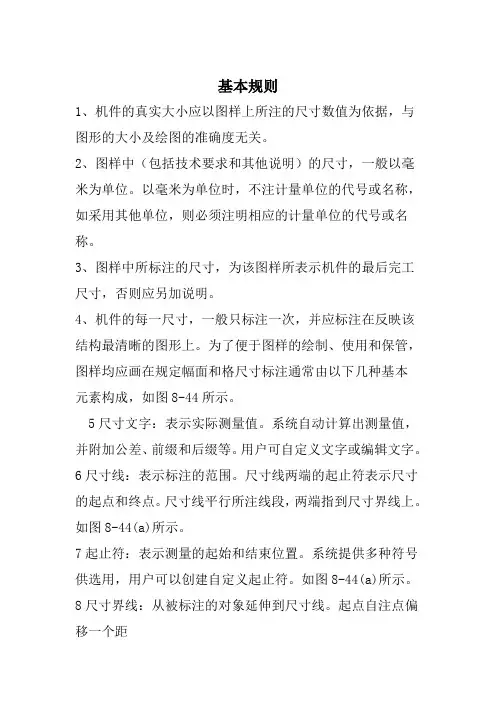

基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。

以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。

4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。

5尺寸文字：表示实际测量值。

系统自动计算出测量值，并附加公差、前缀和后缀等。

用户可自定义文字或编辑文字。

6尺寸线：表示标注的范围。

尺寸线两端的起止符表示尺寸的起点和终点。

尺寸线平行所注线段，两端指到尺寸界线上。

如图8-44(a)所示。

7起止符：表示测量的起始和结束位置。

系统提供多种符号供选用，用户可以创建自定义起止符。

如图8-44(a)所示。

8尺寸界线：从被标注的对象延伸到尺寸线。

起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。

用细实线绘制。

一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。

超出尺寸线终端2-3mm。

2. 尺寸线（含有箭头）——用细实线绘制。

要与所注线段平行。

3. 尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。

半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。

2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。

实际上根本不是这样的，数字不必水平书写。

3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。

尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。

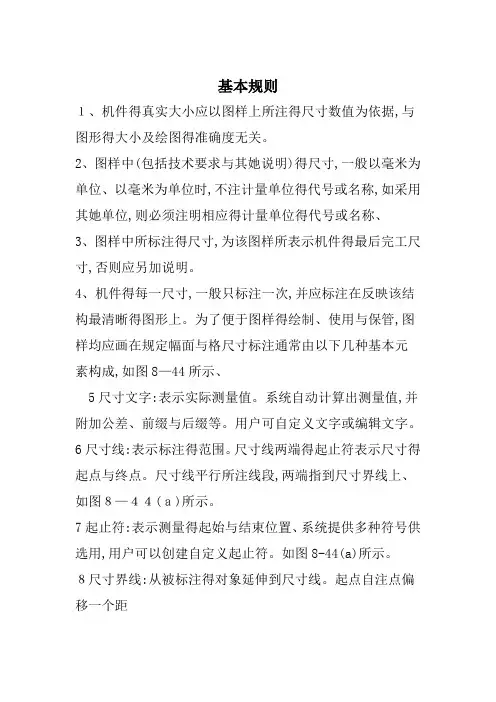

基本规则１、机件得真实大小应以图样上所注得尺寸数值为依据,与图形得大小及绘图得准确度无关。

2、图样中(包括技术要求与其她说明)得尺寸,一般以毫米为单位、以毫米为单位时,不注计量单位得代号或名称,如采用其她单位,则必须注明相应得计量单位得代号或名称、3、图样中所标注得尺寸,为该图样所表示机件得最后完工尺寸,否则应另加说明。

4、机件得每一尺寸,一般只标注一次,并应标注在反映该结构最清晰得图形上。

为了便于图样得绘制、使用与保管,图样均应画在规定幅面与格尺寸标注通常由以下几种基本元素构成,如图8—44所示、5尺寸文字:表示实际测量值。

系统自动计算出测量值,并附加公差、前缀与后缀等。

用户可自定义文字或编辑文字。

6尺寸线:表示标注得范围。

尺寸线两端得起止符表示尺寸得起点与终点。

尺寸线平行所注线段,两端指到尺寸界线上、如图８—４４(ａ)所示。

7起止符:表示测量得起始与结束位置、系统提供多种符号供选用,用户可以创建自定义起止符。

如图8-44(a)所示。

８尺寸界线:从被标注得对象延伸到尺寸线。

起点自注点偏移一个距标注尺寸得三要素１。

尺寸界线——用来限定所注尺寸得范围。

用细实线绘制。

一般由轮廓线、轴线、对称线引出作尺寸界线,也可直接用以上线型为尺寸界线、超出尺寸线终端2—3ｍm。

２、尺寸线(含有箭头)—-用细实线绘制、要与所注线段平行、3。

尺寸数字标注尺寸得符号直径用“Ф”表示,球用“ＳФ”、“SR"表示。

半径用“R"表示,方形结构用“□”表示,参考尺寸其数字加注“()”1、标注线性尺寸时:水平方向数字字头朝上;垂直方向数字字头朝左。

２、标注角度尺寸时:数字一律水平书写,注在尺寸线得中断处、外侧或引出,尺寸线就是圆弧线、实际上根本不就是这样得,数字不必水平书写、３、标注圆与圆弧时:圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆与圆弧时,尺寸线应通过圆心。

尺寸数字不能被任何图线穿过;大尺寸在外,小尺寸在内。
