比亚迪F0发动机维修手册

比亚迪F0发动机燃油系统维修手册第八章燃油系统第一节燃油系统1.1燃油系统的拆卸1.1.1预防1.1.1.1检查或维修燃油系统之前,必须断开蓄电池的负极。

1.1.1.2当检查或维修燃油系统时,禁止吸烟或靠近火源。

1.1.1.3防止橡胶或皮革物品沾上汽油。

1.1.2释放燃油系统的压力警告:只有释放燃油系统的压力后,才能拆卸燃油系统的各零部件。

当分离燃油系统管路接头时,即使释放了燃油系统的压力,也要用一块干的抹布或织物包覆着管接头,防止燃油溅到身上或发动机舱上。

1.1.2.1拆下后地板的维修孔盖和断开燃油泵的接插件。

1.1.2.2打开加油口盖,让空气从油箱内流出。

1.1.2.3断开蓄电池的负极。

1.1.3拆卸燃油系统1.1.3.1当拆卸高压的管路时,大量的燃油会洒出,因此请参照以下步骤:1.1.3.1.1在车的下部放一个储油桶,装可能洒落的所有燃油。

1.1.3.1.2释放燃油系统的压力(步骤2)。

1.1.3.1.3断开燃油泵出油尼龙软管和滤清器出油尼龙软管总成。

1.1.3.1.4倒出燃油泵出油尼龙软管和滤清器出油尼龙软管总成内的剩余燃油。

1.1.3.1.5用塑料袋包好拆下的燃油泵出油尼龙软管和滤清器出油尼龙软管总成端部,防止其他物体损坏或进入。

1.1.3.2拆卸或安装燃油喷射器时,请参照以下程序:1.1.3.2.1使用过的○型密封圈不能再使用。

1.1.3.2.2用一个新的○型密封圈来替换时,不能损坏○型密封圈。

1.1.3.2.3安装前,在新的○型密封圈上涂润滑脂或汽油,禁止用发动机机油,齿轮油或制动液。

1.1.3.2.4安装带燃油喷射器的油轨到缸盖的示意图如上图所示。

注意:在安装燃油喷射器前,务必将润滑脂或汽油涂到与新的○型密封圈接触的油轨或缸盖上。

1.1.3.3当断开尼龙管快速接头时参照以下步骤:1.1.3.3.1断开这些尼龙管快速接头前,先检查快速接头的燃油管附近是否有泥土等异物,并清除干净。

1.1.3.3.2 有些燃油尼龙管快接头的外层还有一个防脱的外层锁结构,在拔出燃油尼龙管之前需将外层锁向上拉起,直到露出尼龙管快接头的按钮,如上图所示。

第一章发动机第一节概述BYD371QA具有升功率大、油耗低、噪声小、污染低、结构紧凑等特点。

在各种工况下，BYD371QA发动机均可在最佳状态下工作，可以保证其配载的整车具有可靠的安全性、舒适的驾驶性、最佳的经济性和完美的环保性能。

1.1主要技术参数2.2 维修技术数据发动机 F0轿车维修手册凸轮轴颈与轴孔间隙0.040～0.074mm进气凸轮轴轴向间隙0.1～0.175mm排气凸轮轴轴向间隙0.1～0.171mm气门系统进气门直径27.5±0.125mm排气门直径23.6±0.125mm气门杆直径进气门：5020.0035.0Φ--mm排气门：5030.0045.0Φ-- mm气门导管内径03.001.05++Φmm气门杆与气门导管间隙进气门：0.03～0.065 mm；排气门：0.040～0.075 mm 气门弹簧的自由长度51.6mm进、排气门间隙（冷态）进气门:0.19 mm排气门:0.32 mm节温器开始打开的温度和全开温度82±2℃,全开95℃火花塞的型号及间隙K6RTM2，1.0mm～1.2mm发电机皮带张紧变形量98N•m，按下7～8 mm1.3 BYD371QA/QB发动机拧紧力矩表序号紧固部位或零件螺栓规格每台个数紧固力矩(N·m)1 主轴承盖螺栓M10×1.5六角头螺栓8 602 曲轴后端盖M6×16六角法兰面螺栓 5 103 飞轮螺栓M10×1.25六角头螺栓 6 754 迷宫盖板M8×16六角法兰面螺栓8 255 爆震传感器M8×30六角法兰面螺栓 1 206 机油压力报警器 1 157 连杆螺栓M8×0.75梅花头螺栓 6第一次：15第二次：+85°～95°8 气缸盖螺栓M9×1.5内六角花8第一次：32第二次：+175°～185°9 螺堵内六角 1 2510 凸轮轴承盖ⅠM8×45六角法兰面螺栓 3 1511 凸轮轴承盖ⅡM6×35六角法兰面螺栓12 1212 凸轮轴链轮凸轮轴链轮螺栓组合件 2 4513 链条导向板M6×12六角法兰面螺栓 2 1014 链条张紧板链条张紧板螺栓 1 2015 链条张紧器M6×25六角法兰面螺栓 2 1016 机油泵总成M8×45六角法兰面螺栓 2 25M8×80六角法兰面螺栓 1 25M10×1.25×40六角法兰面螺栓2 40M10×1.25×70六角法兰面螺栓6 40 17 曲轴位置传感器M6×16六角法兰面螺栓 1 818 水泵M8×20六角法兰面螺栓 2 25M8×45六角法兰面螺栓 1 25M8×50六角法兰面螺栓 2 25 19 机油收集器M6×25六角法兰面螺栓 3 8油底壳M8×16六角法兰面螺栓9 25M6×12六角法兰面螺栓 6 1020 机油滤清器座M8×80六角法兰面螺栓 3 2521 机油尺导管M6×12六角法兰面螺栓 1 1022 线束卡箍支板Ⅰ（机油泵）M6×12六角法兰面螺栓 1 1023 水泵进水管M8×16六角法兰面螺栓 1 25M8螺母 2 30 24 进气歧管M8×35六角法兰面螺栓 2 25M8螺母 2 2525 进气歧管支板M8×16六角法兰面螺栓 2 2526 油轨M8×20六角法兰面螺栓 2 2527 进气温度压力传感器ST5.5×19A自攻螺钉 1 528 节气门M6×16六角法兰面螺栓 3 1029 油门拉索支架M6×12六角法兰面螺栓 2 1030 排气歧管M8×16六角法兰面螺栓 2 30M8螺母 2 3031 排气歧管隔热罩IM6×12六角法兰面螺栓 2 1032 排气歧管支板M8×16六角法兰面螺栓 1 25M8螺母 1 2533 前氧传感器 1 4534 节温器盖M6×30六角法兰面螺栓 2 835 凸轮轴相位传感器M6×16六角法兰面螺栓 1 836 水温传感器 1 2037 气缸盖罩M6×60六角法兰面螺栓 2 8M6×30六角法兰面螺栓13 838 线卡ⅠM6×12六角法兰面螺栓 1 839 线卡ⅡM6×12六角法兰面螺栓 1 840 线卡ⅢM6×12六角法兰面螺栓 1 841 火花塞M14×1.25 3 2542 点火线圈M6×25六角法兰面螺栓 3 1043 线卡支板（进气歧管）M6×12六角法兰面螺栓 1 1044 碳罐控制阀支架M6×12六角法兰面螺栓 1 1045 曲轴皮带轮曲轴皮带轮螺栓 1 15046 水泵皮带轮M6×12六角法兰面螺栓 4 1547 发电机支板焊合件M8×20六角法兰面螺栓 1 3548 发电机调节架焊M8×20六角法兰面螺栓 1 35发动机 F0轿车维修手册合件49 发电机M10×1.25×70六角法兰面螺栓1 5050 线束卡箍支板Ⅱ（发电机）M6×12六角法兰面螺栓 1 1051 离合器盖总成M8×16六角法兰面螺栓 6 2552 变速器M12×1.25×45六角法兰面螺栓5 6553 变速器盖板M10×1.25×12六角法兰面螺栓3 4054 起动机M10×1.25×60六角法兰面螺栓2 4055 线卡支架（起动机）M6×12六角法兰面螺栓 1 1056 螺塞M12×1.25 1 3557 内六角锥形螺塞NPT3/81 1558 机油泵盖M6×25六角法兰面螺栓 6 10M6×14十字沉头螺钉 2 859 气缸盖（进气歧管）双头螺柱AM8-M8×30-8.8 2 1060 气缸盖（排气歧管）双头螺柱M8 2 1061 气缸盖（水泵进水管）双头螺柱M8 2 10第二节驱动皮带2.1 驱动皮带的拆卸安装2.1.1 先松开螺栓A；2.1.1再松开螺栓B；2.1.1最后松开螺栓C，松开发电机，拆下正时皮带。

第一章汽油机第一节概述BYD483QA/QB汽油机采用的电子控制燃油喷射系统，具备先进的自诊断功能。

喷射系统采用多点、顺序喷射，具有升功率大、油耗低、噪声小、污染低、结构紧凑等特点。

在各种工况下，BYD483QA/QB 汽油机均可在最佳状态下工作，可以保证其配载的整车具有可靠的安全性、舒适的驾驶性、最佳的经济性和完美的环保性能。

一、主要技术参数1二、维修技术数据2三、BYD483QA/QB汽油机拧紧力矩表3四、BYD483QA/QB汽油机轴瓦选配表主轴瓦选配表：4连杆轴瓦选配表：五、BYD483QA/QB汽油机差异件清单标记无零件号的表示BYD483QA机型无此零件，仅为BYD483QB机型专用件。

56 第二节 驱动皮带一、驱动皮带张紧力检查在下图所示测量点用测力计测量驱动皮带的张紧力，新皮带和旧皮带的张紧力应符合下表的规定。

测力计二、驱动皮带调整1. 松开上图所示螺栓A 、B 。

2. 通过调节螺栓C 把皮带的张紧力调整到上表所示的范围。

3. 拧紧螺栓A 、B,拧紧力矩为21 N ·m ～25N ·m 。

注意：·如果更换新的驱动皮带或运行不超过5分钟的驱动皮带,按新件的标准量调整。

·如果运行超过5分钟的驱动皮带按旧件的标准量调整。

第三节 气门间隙一、气门间隙检查1. 确认汽油机已冷却。

2. 拆卸气缸盖罩。

第一步，拆下发动机点火线圈和高压杆，以及相关线束。

第二步，按下图顺序拆卸气缸盖罩螺栓。

3. 测量气门间隙。

汽油机冷态下气门间隙标准值：进气门（IN ）: 0.23mm ～0.29mm 排气门 (EX): 0.23mm ～0.29mmABC7第一步，顺时针旋转曲轴，使活塞位于第一缸上止点位置。

第二步，在下图中A 位置测量气门间隙，如气门间隙超出标准，则更换调整垫片。

第三步，顺时针旋转曲轴360º，使活塞位于第四缸上止点位置。

第四步，在下图中B 位置测量气门间隙，如果间隙超出标准，则要换调整垫片。

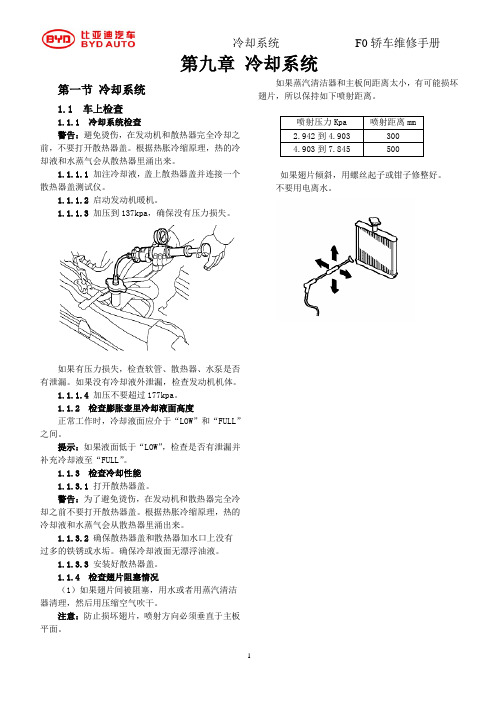

第九章冷却系统第一节冷却系统1.1 车上检查1.1.1 冷却系统检查警告：避免烫伤，在发动机和散热器完全冷却之前，不要打开散热器盖。

根据热胀冷缩原理，热的冷却液和水蒸气会从散热器里涌出来。

1.1.1.1 加注冷却液，盖上散热器盖并连接一个散热器盖测试仪。

1.1.1.2 启动发动机暖机。

1.1.1.3 加压到137kpa，确保没有压力损失。

如果有压力损失，检查软管、散热器、水泵是否有泄漏。

如果没有冷却液外泄漏，检查发动机机体。

1.1.1.4 加压不要超过177kpa。

1.1.2 检查膨胀壶里冷却液面高度正常工作时，冷却液面应介于“LOW”和“FULL”之间。

提示：如果液面低于“LOW”，检查是否有泄漏并补充冷却液至“FULL”。

1.1.3 检查冷却性能1.1.3.1 打开散热器盖。

警告：为了避免烫伤，在发动机和散热器完全冷却之前不要打开散热器盖。

根据热胀冷缩原理，热的冷却液和水蒸气会从散热器里涌出来。

1.1.3.2 确保散热器盖和散热器加水口上没有过多的铁锈或水垢。

确保冷却液面无漂浮油液。

1.1.3.3 安装好散热器盖。

1.1.4 检查翅片阻塞情况（1）如果翅片间被阻塞，用水或者用蒸汽清洁器清理，然后用压缩空气吹干。

注意：防止损坏翅片，喷射方向必须垂直于主板平面。

如果蒸汽清洁器和主板间距离太小，有可能损坏翅片，所以保持如下喷射距离。

如果翅片倾斜，用螺丝起子或钳子修整好。

不要用电离水。

第二节电子风扇系统2.1 部件位置2.3 车上检查2.3.1 检查电子风扇低温下运行状况（低于83°）2.3.1.2 确保电子风扇未启动。

如果启动，检查电子风扇继电器和发动机冷却液温度传感器，检查两者电路是否有断开。

2.3.1.3 拆下发动机冷却液温度传感器。

2.3.1.4 确保电子风扇旋转正常。

如果没有，检查保险丝，电子风扇继电器，ECM 和电子风扇，检查电子风扇继电器和发动机冷却液温度传感器之间是否短路。

比亚迪F维修手册章发动机HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】第一章发动机第一节概述BYD371QA具有升功率大、油耗低、噪声小、污染低、结构紧凑等特点。

在各种工况下，BYD371QA发动机均可在最佳状态下工作，可以保证其配载的整车具有可靠的安全性、舒适的驾驶性、最佳的经济性和完美的环保性能。

1.1主要技术参数BYD371QA型发动机的主要技术参数见下表：2.2 维修技术数据1.3 BYD371QA/QB发动机拧紧力矩表第二节驱动皮带2.1 驱动皮带的拆卸安装2.1.1 先松开螺栓A；2.1.1再松开螺栓B；2.1.1最后松开螺栓C，松开发电机，拆下正时皮带。

安装时，先装上皮带，稍微拧紧螺栓B，再旋转螺栓C，调整皮带张紧度，再拧紧螺栓B，力矩35 Nm，最后拧紧螺栓A，力矩50 Nm。

安装好后，注意检查皮带有没有错齿情况（如下图），再启动发动机5分钟，检查皮带的张紧度。

2.2 皮带检查2.2.1 驱动皮带的外观检查先检查外观，如果磨损严重，则应该更换皮带。

2.2.2 驱动皮带的变形量检查注意：汽车熄火或发动机停止转动30分钟后，检查皮带变形量。

在两个皮带轮中（图中箭头所标位置）加适当的压力98N，如果变形量超出极限值，则调整至7～8mm。

2.2.3 驱动皮带张紧力检查注意：可以用变形量检查取代张紧力检查，检查应在发动机冷却后进行。

2.3 驱动皮带调整先松开螺栓A，再松开螺栓B，转动螺栓C 来调整皮带的张紧度，调整好后拧紧螺栓B，再拧紧螺栓A。

注意：如果更换新的驱动皮带或运行不超过5分钟的驱动皮带，按新件的标准量调整。

如果运行超过5分钟的驱动皮带按旧件的标准量调整。

检查皮带的张紧力和变形量，如果不符合要求，再重复调整，直到符合要求。

第三节气门间隙的检查和调整3.1 气门间隙检查3.1.1 确认发动机已冷却；3.1.2 拆下空气滤清器盖；3.1.3 拆下点火线圈；3.1.4 拆下气缸盖罩；3.1.5 顺时针旋转曲轴皮带轮，让凸轮轴的正时标记对着正上方；3.1.6 测量气门间隙；用塞尺检查下图的8个气门间隙，并记录好数据，以备后用。

第一章发动机第一节概述BYD371QA具有升功率大、油耗低、噪声小、污染低、结构紧凑等特点。

在各种工况下，BYD371QA发动机均可在最佳状态下工作，可以保证其配载的整车具有可靠的安全性、舒适的驾驶性、最佳的经济性和完美的环保性能。

1.1主要技术参数2.2 维修技术数据发动机 F0轿车维修手册凸轮轴颈与轴孔间隙0.040～0.074mm进气凸轮轴轴向间隙0.1～0.175mm排气凸轮轴轴向间隙0.1～0.171mm气门系统进气门直径27.5±0.125mm排气门直径23.6±0.125mm气门杆直径进气门：5020.0035.0Φ--mm排气门：5030.0045.0Φ-- mm气门导管内径03.001.05++Φmm气门杆与气门导管间隙进气门：0.03～0.065 mm；排气门：0.040～0.075 mm 气门弹簧的自由长度51.6mm进、排气门间隙（冷态）进气门:0.19 mm排气门:0.32 mm节温器开始打开的温度和全开温度82±2℃,全开95℃火花塞的型号及间隙K6RTM2，1.0mm～1.2mm发电机皮带张紧变形量98N•m，按下7～8 mm1.3 BYD371QA/QB发动机拧紧力矩表序号紧固部位或零件螺栓规格每台个数紧固力矩(N·m)1 主轴承盖螺栓M10×1.5六角头螺栓8 602 曲轴后端盖M6×16六角法兰面螺栓 5 103 飞轮螺栓M10×1.25六角头螺栓 6 754 迷宫盖板M8×16六角法兰面螺栓8 255 爆震传感器M8×30六角法兰面螺栓 1 206 机油压力报警器 1 157 连杆螺栓M8×0.75梅花头螺栓 6第一次：15第二次：+85°～95°8 气缸盖螺栓M9×1.5内六角花8第一次：32第二次：+175°～185°9 螺堵内六角 1 2510 凸轮轴承盖ⅠM8×45六角法兰面螺栓 3 1511 凸轮轴承盖ⅡM6×35六角法兰面螺栓12 1212 凸轮轴链轮凸轮轴链轮螺栓组合件 2 4513 链条导向板M6×12六角法兰面螺栓 2 1014 链条张紧板链条张紧板螺栓 1 2015 链条张紧器M6×25六角法兰面螺栓 2 1016 机油泵总成M8×45六角法兰面螺栓 2 25M8×80六角法兰面螺栓 1 25M10×1.25×40六角法兰面螺栓2 40M10×1.25×70六角法兰面螺栓6 40 17 曲轴位置传感器M6×16六角法兰面螺栓 1 818 水泵M8×20六角法兰面螺栓 2 25M8×45六角法兰面螺栓 1 25M8×50六角法兰面螺栓 2 25 19 机油收集器M6×25六角法兰面螺栓 3 8油底壳M8×16六角法兰面螺栓9 25M6×12六角法兰面螺栓 6 1020 机油滤清器座M8×80六角法兰面螺栓 3 2521 机油尺导管M6×12六角法兰面螺栓 1 1022 线束卡箍支板Ⅰ（机油泵）M6×12六角法兰面螺栓 1 1023 水泵进水管M8×16六角法兰面螺栓 1 25M8螺母 2 30 24 进气歧管M8×35六角法兰面螺栓 2 25M8螺母 2 2525 进气歧管支板M8×16六角法兰面螺栓 2 2526 油轨M8×20六角法兰面螺栓 2 2527 进气温度压力传感器ST5.5×19A自攻螺钉 1 528 节气门M6×16六角法兰面螺栓 3 1029 油门拉索支架M6×12六角法兰面螺栓 2 1030 排气歧管M8×16六角法兰面螺栓 2 30M8螺母 2 3031 排气歧管隔热罩IM6×12六角法兰面螺栓 2 1032 排气歧管支板M8×16六角法兰面螺栓 1 25M8螺母 1 2533 前氧传感器 1 4534 节温器盖M6×30六角法兰面螺栓 2 835 凸轮轴相位传感器M6×16六角法兰面螺栓 1 836 水温传感器 1 2037 气缸盖罩M6×60六角法兰面螺栓 2 8M6×30六角法兰面螺栓13 838 线卡ⅠM6×12六角法兰面螺栓 1 839 线卡ⅡM6×12六角法兰面螺栓 1 840 线卡ⅢM6×12六角法兰面螺栓 1 841 火花塞M14×1.25 3 2542 点火线圈M6×25六角法兰面螺栓 3 1043 线卡支板（进气歧管）M6×12六角法兰面螺栓 1 1044 碳罐控制阀支架M6×12六角法兰面螺栓 1 1045 曲轴皮带轮曲轴皮带轮螺栓 1 15046 水泵皮带轮M6×12六角法兰面螺栓 4 1547 发电机支板焊合件M8×20六角法兰面螺栓 1 3548 发电机调节架焊M8×20六角法兰面螺栓 1 35发动机 F0轿车维修手册合件49 发电机M10×1.25×70六角法兰面螺栓1 5050 线束卡箍支板Ⅱ（发电机）M6×12六角法兰面螺栓 1 1051 离合器盖总成M8×16六角法兰面螺栓 6 2552 变速器M12×1.25×45六角法兰面螺栓5 6553 变速器盖板M10×1.25×12六角法兰面螺栓3 4054 起动机M10×1.25×60六角法兰面螺栓2 4055 线卡支架（起动机）M6×12六角法兰面螺栓 1 1056 螺塞M12×1.25 1 3557 内六角锥形螺塞NPT3/81 1558 机油泵盖M6×25六角法兰面螺栓 6 10M6×14十字沉头螺钉 2 859 气缸盖（进气歧管）双头螺柱AM8-M8×30-8.8 2 1060 气缸盖（排气歧管）双头螺柱M8 2 1061 气缸盖（水泵进水管）双头螺柱M8 2 10第二节驱动皮带2.1 驱动皮带的拆卸安装2.1.1 先松开螺栓A；2.1.1再松开螺栓B；2.1.1最后松开螺栓C，松开发电机，拆下正时皮带。

第一章发动机第一节概述BYD371QA具有升功率大、油耗低、噪声小、污染低、结构紧凑等特点。

在各种工况下，BYD371QA发动机均可在最佳状态下工作，可以保证其配载的整车具有可靠的安全性、舒适的驾驶性、最佳的经济性和完美的环保性能。

1.1主要技术参数2.2 维修技术数据发动机 F0轿车维修手册凸轮轴颈与轴孔间隙0.040～0.074mm进气凸轮轴轴向间隙0.1～0.175mm排气凸轮轴轴向间隙0.1～0.171mm气门系统进气门直径27.5±0.125mm排气门直径23.6±0.125mm气门杆直径进气门：5020.0035.0Φ--mm排气门：5030.0045.0Φ-- mm气门导管内径03.001.05++Φmm气门杆与气门导管间隙进气门：0.03～0.065 mm；排气门：0.040～0.075 mm 气门弹簧的自由长度51.6mm进、排气门间隙（冷态）进气门:0.19 mm排气门:0.32 mm节温器开始打开的温度和全开温度82±2℃,全开95℃火花塞的型号及间隙K6RTM2，1.0mm～1.2mm发电机皮带张紧变形量98N•m，按下7～8 mm1.3 BYD371QA/QB发动机拧紧力矩表序号紧固部位或零件螺栓规格每台个数紧固力矩(N·m)1 主轴承盖螺栓M10×1.5六角头螺栓8 602 曲轴后端盖M6×16六角法兰面螺栓 5 103 飞轮螺栓M10×1.25六角头螺栓 6 754 迷宫盖板M8×16六角法兰面螺栓8 255 爆震传感器M8×30六角法兰面螺栓 1 206 机油压力报警器 1 157 连杆螺栓M8×0.75梅花头螺栓 6第一次：15第二次：+85°～95°8 气缸盖螺栓M9×1.5内六角花8第一次：32第二次：+175°～185°9 螺堵内六角 1 2510 凸轮轴承盖ⅠM8×45六角法兰面螺栓 3 1511 凸轮轴承盖ⅡM6×35六角法兰面螺栓12 1212 凸轮轴链轮凸轮轴链轮螺栓组合件 2 4513 链条导向板M6×12六角法兰面螺栓 2 1014 链条张紧板链条张紧板螺栓 1 2015 链条张紧器M6×25六角法兰面螺栓 2 1016 机油泵总成M8×45六角法兰面螺栓 2 25M8×80六角法兰面螺栓 1 25M10×1.25×40六角法兰面螺栓2 40M10×1.25×70六角法兰面螺栓6 40 17 曲轴位置传感器M6×16六角法兰面螺栓 1 818 水泵M8×20六角法兰面螺栓 2 25M8×45六角法兰面螺栓 1 25M8×50六角法兰面螺栓 2 25 19 机油收集器M6×25六角法兰面螺栓 3 8油底壳M8×16六角法兰面螺栓9 25M6×12六角法兰面螺栓 6 1020 机油滤清器座M8×80六角法兰面螺栓 3 2521 机油尺导管M6×12六角法兰面螺栓 1 1022 线束卡箍支板Ⅰ（机油泵）M6×12六角法兰面螺栓 1 1023 水泵进水管M8×16六角法兰面螺栓 1 25M8螺母 2 30 24 进气歧管M8×35六角法兰面螺栓 2 25M8螺母 2 2525 进气歧管支板M8×16六角法兰面螺栓 2 2526 油轨M8×20六角法兰面螺栓 2 2527 进气温度压力传感器ST5.5×19A自攻螺钉 1 528 节气门M6×16六角法兰面螺栓 3 1029 油门拉索支架M6×12六角法兰面螺栓 2 1030 排气歧管M8×16六角法兰面螺栓 2 30M8螺母 2 3031 排气歧管隔热罩IM6×12六角法兰面螺栓 2 1032 排气歧管支板M8×16六角法兰面螺栓 1 25M8螺母 1 2533 前氧传感器 1 4534 节温器盖M6×30六角法兰面螺栓 2 835 凸轮轴相位传感器M6×16六角法兰面螺栓 1 836 水温传感器 1 2037 气缸盖罩M6×60六角法兰面螺栓 2 8M6×30六角法兰面螺栓13 838 线卡ⅠM6×12六角法兰面螺栓 1 839 线卡ⅡM6×12六角法兰面螺栓 1 840 线卡ⅢM6×12六角法兰面螺栓 1 841 火花塞M14×1.25 3 2542 点火线圈M6×25六角法兰面螺栓 3 1043 线卡支板（进气歧管）M6×12六角法兰面螺栓 1 1044 碳罐控制阀支架M6×12六角法兰面螺栓 1 1045 曲轴皮带轮曲轴皮带轮螺栓 1 15046 水泵皮带轮M6×12六角法兰面螺栓 4 1547 发电机支板焊合件M8×20六角法兰面螺栓 1 3548 发电机调节架焊M8×20六角法兰面螺栓 1 35发动机 F0轿车维修手册合件49 发电机M10×1.25×70六角法兰面螺栓1 5050 线束卡箍支板Ⅱ（发电机）M6×12六角法兰面螺栓 1 1051 离合器盖总成M8×16六角法兰面螺栓 6 2552 变速器M12×1.25×45六角法兰面螺栓5 6553 变速器盖板M10×1.25×12六角法兰面螺栓3 4054 起动机M10×1.25×60六角法兰面螺栓2 4055 线卡支架（起动机）M6×12六角法兰面螺栓 1 1056 螺塞M12×1.25 1 3557 内六角锥形螺塞NPT3/81 1558 机油泵盖M6×25六角法兰面螺栓 6 10M6×14十字沉头螺钉 2 859 气缸盖（进气歧管）双头螺柱AM8-M8×30-8.8 2 1060 气缸盖（排气歧管）双头螺柱M8 2 1061 气缸盖（水泵进水管）双头螺柱M8 2 10第二节驱动皮带2.1 驱动皮带的拆卸安装2.1.1 先松开螺栓A；2.1.1再松开螺栓B；2.1.1最后松开螺栓C，松开发电机，拆下正时皮带。

第一章发动机第一节概述BYD371QA具有升功率大、油耗低、噪声小、污染低、结构紧凑等特点。

在各种工况下，BYD371QA发动机均可在最佳状态下工作，可以保证其配载的整车具有可靠的安全性、舒适的驾驶性、最佳的经济性和完美的环保性能。

1.1主要技术参数BYD371QA型发动机的主要技术参数见下表：维修技术数据BYD371QA/QB发动机拧紧力矩表第二节驱动皮带驱动皮带的拆卸安装2.1.1 先松开螺栓A；2.1.1再松开螺栓B；2.1.1最后松开螺栓C，松开发电机，拆下正时皮带。

安装时，先装上皮带，稍微拧紧螺栓B，再旋转螺栓C，调整皮带张紧度，再拧紧螺栓B，力矩35 Nm，最后拧紧螺栓A，力矩50 Nm。

安装好后，注意检查皮带有没有错齿情况（如下图），再启动发动机5分钟，检查皮带的张紧度。

皮带检查2.2.1 驱动皮带的外观检查先检查外观，如果磨损严重，则应该更换皮带。

2.2.2 驱动皮带的变形量检查注意：汽车熄火或发动机停止转动30分钟后，检查皮带变形量。

在两个皮带轮中（图中箭头所标位置）加适当的压力98N，如果变形量超出极限值，则调整至7～8mm。

2.2.3 驱动皮带张紧力检查注意：可以用变形量检查取代张紧力检查，检查应在发动机冷却后进行。

驱动皮带调整先松开螺栓A，再松开螺栓B，转动螺栓C来调整皮带的张紧度，调整好后拧紧螺栓B，再拧紧螺栓A。

注意：如果更换新的驱动皮带或运行不超过5分钟的驱动皮带，按新件的标准量调整。

如果运行超过5分钟的驱动皮带按旧件的标准量调整。

检查皮带的张紧力和变形量，如果不符合要求，再重复调整，直到符合要求。

第三节气门间隙的检查和调整气门间隙检查3.1.1 确认发动机已冷却；3.1.2 拆下空气滤清器盖；3.1.3 拆下点火线圈；3.1.4 拆下气缸盖罩；3.1.5 顺时针旋转曲轴皮带轮，让凸轮轴的正时标记对着正上方；3.1.6 测量气门间隙；用塞尺检查下图的8个气门间隙，并记录好数据，以备后用。
