CM-BX950L超高速全自动电脑裁线机操作说明书

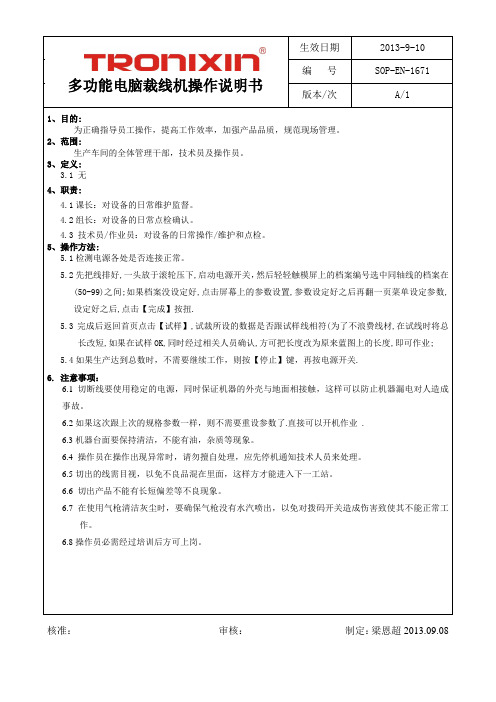

多功能电脑裁线机操作说明书生效日期2013-9-10 编 号 SOP-EN-1671版本/次 A/1核准： 审核： 制定：梁恩超2013.09.08 1、目的:为正确指导员工操作，提高工作效率，加强产品品质，规范现场管理。

2、范围:生产车间的全体管理干部，技术员及操作员。

3、定义:3.1 无4、职责:4.1课长：对设备的日常维护监督。

4.2组长：对设备的日常点检确认。

4.3 技术员/作业员：对设备的日常操作/维护和点检。

5、操作方法:5.1检测电源各处是否连接正常。

5.2先把线排好,一头放于滚轮压下,启动电源开关，然后轻轻触模屏上的档案编号选中同轴线的档案在(50-99)之间;如果档案没设定好,点击屏幕上的参数设置,参数设定好之后再翻一页菜单设定参数,设定好之后,点击【完成】按扭.5.3完成后返回首页点击【试样】,试裁所设的数据是否跟试样线相符(为了不浪费线材,在试线时将总长改短,如果在试样OK,同时经过相关人员确认,方可把长度改为原来蓝图上的长度,即可作业;5.4如果生产达到总数时，不需要继续工作，则按【停止】键，再按电源开关.6. 注意事项：6.1 切断线要使用稳定的电源，同时保证机器的外壳与地面相接触，这样可以防止机器漏电对人造成事故。

6.2如果这次跟上次的规格参数一样，则不需要重设参数了.直接可以开机作业 .6.3机器台面要保持清洁，不能有油，杂质等现象。

6.4 操作员在操作出现异常时，请勿擅自处理，应先停机通知技术人员来处理。

6.5切出的线需目视，以免不良品混在里面，这样方才能进入下一工站。

6.6 切出产品不能有长短偏差等不良现象。

6.7 在使用气枪清洁灰尘时，要确保气枪没有水汽喷出，以免对拨码开关造成伤害致使其不能正常工作。

6.8操作员必需经过培训后方可上岗。

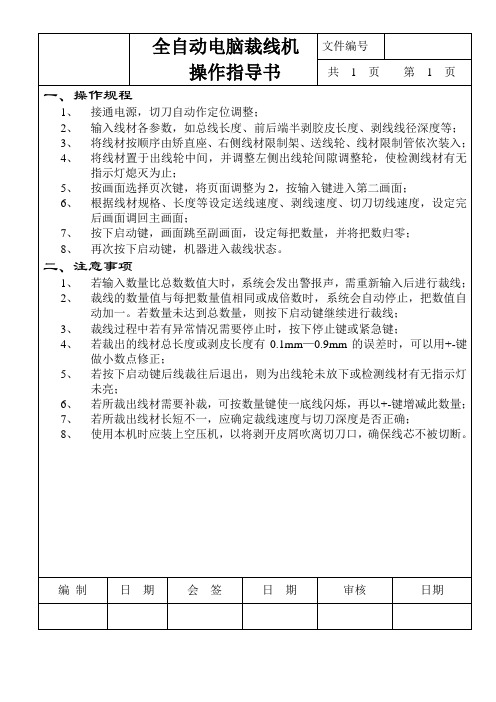

XX有限公司文件编号XX 受控印章文件版本 A电脑自动裁线机操作指引页码 1 OF 2 日期XX一.目的：明确设备操作步骤与方法，指导操作员安全正确使用本设备。

二.适用范围：适用于本公司装配部电脑自动裁线机设备。

三.操作步骤及注意事项：（一）操作前准备1.检查机台零部件是否有松动2.打开电源，检查电源指示是否正常，机台是否漏电3.试运行机器，检查机器运转是否正常，有无异常声音。

4.确认所裁线材是否与作业指导书上指定的一致。

（二）操作细则1.根据所裁线材的规格，更换大小合适的拔线管。

2.将两侧滚轮上升开关转至“D”（上升）的位置，此时两侧上滚轮上升，将线材放在上下滚轮中间，再把两侧滚轮降下。

上下旋转两侧间隙条整轮，将上下滚轮调节至轻触到线材表皮，再将间隙调整轮往下3-4格。

3.将线材经导线轮、前压线滚轮导入拔线管并超出裁线刀口2mm。

4.依作业指导书要求设定线材总长、前后两端剥皮长度和两端的半剥皮长度，设定好总数和每把数量。

依据线材粗线设定好刀值（刀值、退刀值每一单位为0.04mm,刀值与线粗成正比，退刀值通常在10-15之间选用,如下图所示）。

XX有限公司文件编号XX 受控印章文件版本 A电脑自动裁线机操作指引页码2OF 2 日期XX5.按下气动开关试裁3-5条、检查线材两端是否有切断刮伤铜丝，切口是否平整，根据情况增减设定数值修正尺寸到符合标准。

6.调试完成后正式生产，裁线机完成设定的每把数量后会暂停，此时将接线盘中的线材拿出并同时按下启动开关（可设定暂停秒数让机器自动启动）如下图所示，在裁下一把的过程中整理好手中的线材并用胶圈捆好放入胶盘或纸箱中。

（三）安全事项1.裁线机必须由经过培训的人员操作，操作人员应熟悉本机的一般性能和结构，掌握设备故障的预防、判断和紧急处理措施。

2.机器运行过程中不得将手指靠近刀座和滚轮，以防夹伤。

3.生产过程中离开机台时应暂停机器，做到人离机停。

4.发生故障时应立即停机，电路短路、冒烟、漏电时应切断电源，故障排除后方可开机，设备不得带故障超负荷运行。

1. 操作者必须熟悉机器操作，严格执行操作规程。

2. 开机前检查设备电源、气压（0.4-0.6）MPa是否正常，正常情况下开
启设备；
3. 设备开启后，检查设备显示界面是否正常，无异常显示状态下进行作
业；
4. 根据生产所需领取对应规格的电源线，拆包后将电源线分别经过校直
器穿入导线管；
5. 穿线后首先进行线头切断对其，然后根据生产要求调整设备参数（线
长、剥皮长度、生产数量等）试机并根据首检情况进行修正参数设置；
6. 生产过程中注意设备运行情况，出现异常情况及时按下停止（stop）
键进行检查；
7. 机器出现操作者不能解决的故障时，应及时通知班长或维修人员，严
禁随意调节电控柜内电器。

8. 下班前清扫机器内外的灰尘、铜丝、线头等，保持整洁、完好，认真
做好交接班工作及运行记录。

编制：涂华勇审核：张亚军批准：陆启华。

950BW--950BW超高速全自动电脑裁线机使用说明书常州市博旺电子器材厂C h a n g z h o u C i x i B o W a n g E i e c t r o n E q u i p m e n t F a c t o r一、特点本机是以高速进行线材尺寸切断、两端剥皮、单端剥皮及半剥的自动裁线机。

◆采用三菱伺服马达系统控制送线、切断、剥皮等动作，精度准确，性能确定。

◆长度变换、全剥及半剥于触摸屏设定，简易、直观及快速。

◆剥皮长度及切刀深度设定，采用微调钮旋转方式，简易又快速。

◆速度可分十段，可依线材规格设定，使粗线、细线均能稳定生产。

◆设计有检出装置，异常时能自动停机，并将检出状况显示于触摸屏，方便迅速排除状况，减短停机时间。

◆最佳特点为调整技术性少，废线少，调适时间短，操作简单方便。

◆可选购搭配XY-180型分线机，完成排线分线，裁线及剥皮等动作，以提升生产效率。

二、规格规格产品说明：本机采用进口伺服马达控制裁线、剥皮动作，使裁出长度更精确.配有测试装置,各验出标准有电线过紧，气压低下、气缸卡住、马达异常、计数一致显示等功能，异常时能自动停机并将验出状况显示于控制面板上，方便迅速排除状况以减短停机时间。

最佳特点为调整技术少，废线少，调整时间短，操作简单方便。

可选购搭配SL-500分线机，完成排线之分线、裁线剥皮等动作，以提升生产效率型号：BW-950尺寸：W1700 X D750 X H1580 MM重量：400KG电源：AC 220V功率：1000W切割长度：42-99999 MM操作方式 ：行程和连续动作剥线长度 ：3---30MM裁线种类 ：PVC、TEFLON、GLAS WIRE裁线能力 ：AWG#10—28及排线三、动作说明动作说明电线径由矫直器矫直后，再拉到切刀座将切刀闭合，由切刀固定电线。

启动前夹头向左找定点后夹住电线，启动后夹头向左（前剥长）做剥皮，刀座打开，夹头向右（总长）拉长度，切刀座闭合，夹头向右（后剥长）做剥皮，后放开电线，夹头向左到定点夹住电线，如此循环加工。
