电气控制与PLC(三菱)

电气控制与PLC(三菱)
• 4.多继电器线圈控制电路 • 5.多地控制电路
• 6.互锁控制电路 • 7.顺序起动控制电路 • 8.集中与分散控制电路 • 9.自动与手动控制电路 • 10.闪烁电路 • 11.延合延分电路 • 12.定时范围扩展电路 • 13.分频电路
上页 目 录 下页
—电气控制与PLC—
一、启动、保持和停止电路
—电气控制与PLC—

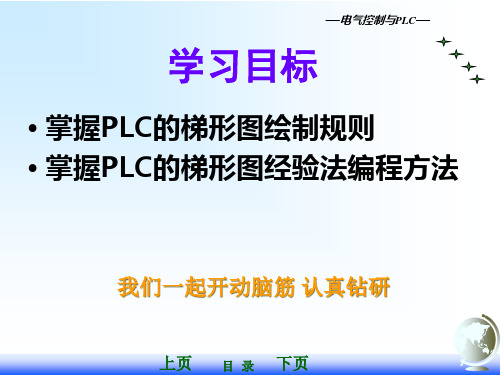

学习目标
• 掌握PLC的梯形图绘制规则 • 掌握PLC的梯形图经验法编程方法
我们一起开动脑筋 认真钻研
上页 目 录 下页
—电气控制与PLC—
电气控制与PLC（三菱）
• 书名：电气控制与 PLC（三菱）
• 书号：978-7-11150680-5
• 作者：杨林建 • 出版社：机械工业出
上页 目 录 下页
—电气控制与PLC—
九、闪烁电路 当拨动开关将X0接通，启动脉冲发生器。延时2s后Y0接通， 再延时3s后Y0断开。这一过程周期性地重复。Y0输出一系列 脉冲信号，其周期为5s，脉宽为3s。
上页 目 录 下页
—电气控制与PLC—
十、延合延分电路 如图所示用X0控制Y0，当X0的常开触点接通后，T0开始定时， 10s后T0的常开触点接通，使Y0变为ON。X0为ON时其常闭触 点断开，使T1复位，X0变为OFF后T1开始定时，5s后T1的常 闭触点断开，使Y0变为OFF，T1也被复位。Y0用起动、保持、 停止电路来控制。
实现Y10的启动、保持和 停止的四种梯形图如图所示。 这些梯形图均能实现启动、 保持和停止的功能。X0为启 动信号，X1为停止信号。图 a、c是利用Y10 常开触点实 现自锁保持，而图b、d是利 用SET、RST指令实现自锁 保持。
上页 目 录 下页

电气控制与plc应用技术课件学习资料

电气控制与plc应用技术课件学习资料
第二类为字数据，其数制、位长有多种形式。通常采用 BCD码形式。FX2N系列和A系列中为4位BCD、双字节为 8位BCD码。
第三类为字与bit的混合，即同一元件既有bit元件，又有 字元件。例如T（定时器）和C（计数器），它们的触点 为bit，设定值寄存器和当前值寄存器则为字。
➢ 高档PLC 具有中档机功能外，增加带符号算术运算、矩 阵运算、位逻辑运算、平方根运算及其它特殊功能函数 运算、制表及表格传送等。高档PLC机具有更强的通信 联网功能。
10/22/2024
返回第一张 上一张幻灯片 下一张幻灯片
第3章
4.按生产厂家分
目前世界上PLC产品按地域分成三大块：美国、欧洲和 日本。日本和美国的PLC产品较相似。占PLC市场80%以上 的生产公司有：德国的西门子（SIEMENS）公司、法国的 施 耐 德 （ SCHNEIDER ） 自 动 化 公 司 、 日 本 的 欧 姆 龙 （OMRON）和三菱（MITSUBISH）公司。
4.数据处理功能 大多数可编程序控制器都具有数据处理功能，能进行数据并行 传送、比较运算；BCD码的加、减、乘、除等运算；还能进行字的 按位“与”、“或”、“异或”、求反、逻辑移位、算术移位、数 据检索、比较、数制转换等操作。
10/22/2024
返回第一张 上一张幻灯片 下一张幻灯片
第3章
5.计数控制 可编程序控制器具有计数控制功能。它为用户提供若干个计数 器并设置了记数指令。计数值可由用户在编程时设定，并能在运行 中被读出与修改，有些可编程序控制器还设置了加计数、减计数两 种不同的记数方式。
(1)能用于工业现场。 (2)能改变其控制“逻辑”，而不需要变动组成它的元件和修
改内部接线。 (3)出现故障时易于诊断和维修。 ➢ 1969 年，美国数字设备公司 （DEC 公司 ） 研制出了世界

电气控制与plc应用技术课件

电气控制与plc应用技术课件

PLC技术将进一 步优化智能制造 系统的控制性能， 提高生产效率和 产品质量。
随着工业互联网 的发展，PLC将 实现与各类设备 和系统的无缝集 成，推动智能制 造的数字化转型。
PLC将应用于更 广泛的智能制造 领域，如智能仓 储、智能物流等， 提升整体生产效 率。
PLC的安全性和 可靠性将得到进 一步提升，为智 能制造提供更加 稳定、可靠的技 术支持。
单击添加标题
应用领域：PLC广泛应用于各种工 业领域，如制造业、电力、交通、 化工等。通过使用PLC，可以实现 自动化控制、优化生产过程、提高
生产效率和产品质量等目标。
PLC的基本组成和工作原理
PLC的基本组成：输入输出接口、中央处理器、存储器、电源等
工作原理：通过扫描输入接口，将外部信号传输到中央处理器，进行逻辑运算和数据处 理，然后通过输出接口控制外部设备
设计步骤：需求分析、系统规划、硬件配置与选型、软件编程与测试、系统集成与调试、文档编写与培训
输入输出接口设计
PLC控制系统的输入输出接口是实现控制功能的关键部分，需要根据控制需 求进行合理设计。
输入接口包括各种传感器和开关，用于采集现场信号，并将其转换为PLC能 够处理的数字信号。
输出接口包括继电器、接触器等执行机构，用于将PLC输出的数字信号转换 为控制信号，实现对被控对象的控制。
控制程序的流程设计：采用流程图、梯形图等工具进行流程设计，确保 程序按照预定的逻辑顺序执行。 控制程序的模块化设计：将程序划分为若干个模块，每个模块完成特定 的功能，便于程序的调试和维护。 控制程序的优化技巧：通过优化程序结构、减少冗余代码、提高程序执 行效率等方式，提高控制程序的性能。
PLC应用实例解析
扫描方式：循环扫描方式，按照固定的扫描周期进行循环扫描

电气控制与PLC应用技术-完整课件

电气控制与PLC应用技术-完整课件

交通工具
飞机、汽车、船舶等交通 工具的电气控制系统。
电气控制系统的基本组成
输入设备
控制元件
执行机构
控制系统
传感器、开关、按钮等， 用于采集被控对象的参
数和状态信息。
继电器、接触器等，用 于实现电路的通断控制。
电动机、电磁阀等，用 于实现被控对象的动作。
由控制器（如PLC）、 编程软件等组成，用于 实现控制逻辑和算法。
根据被控对象的控制要求，选择满足控制 点数、控制精度、控制顺序等要求的PLC。
选择具有良好扩展性的PLC，以便未来增加 或减少I/O模块。
考虑性能和可靠性
考虑成本因素
选择性能稳定、可靠性高的PLC，以确保长 期稳定运行。
在满足控制要求的前提下，选择性价比高 的PLC。
PLC的硬件配置
主控单元
包括中央处理器、存储器、电 源等核心部件。
运动控制
总结词
PLC能够实现高精度的运动控制，如伺服电机、步进电机等。
详细描述
在自动化生产线中，需要实现高精度的运动控制，如切割、装配等。通过与伺服电机、步进电机等运动控制设备 的配合，PLC能够实现精确的位置控制和速度控制，提高生产效率和产品质量。
过程控制
总结词
PLC能够对工业生产过程中的各种参数进 行监控和调节，实现自动化过程控制。
案例分析
以某高层建筑中的电梯为例，介绍PLC如何实现对电梯的自动化控 制和安全保护。
THANKS FOR WATCHING
感谢您的观看
电气控制与PLC应用技术-完整课 件
目录
• 电气控制技术概述 • PLC基础知识 • PLC在电气控制中的应用 • PLC的选型与配置 • PLC的通信与网络技术 • PLC应用案例分析

电气控制与PLC第2章PPT精品文档78页

电气控制与PLC第2章PPT精品文档78页
第二章 电气线路的基本控制原则和控制环节
第二章 电气线路的基本控制原则和 基本控制环节
第一节 第二节
第三节 第四节 第五节 第六节 第七节 第八节
电气控制系统图的类型及有关标准 三相笼型异步电动机全压起动和正反转控制
三相笼型异步电动机的降压起动控制 三相绕线转子异步电动机起动控制 三相异步电动机的制动控制 三相笼型异步电动机的有级调速控制 直流电动机的控制 电气控制系统的保护环节
7
第二章 电气线路的基本控制原则和控制环节
对继电器，上述表示法各栏的含义如下：
左栏 辅助常开触头 所在图区号
右栏 辅助常闭触头
所在图区号
例图中 KM1线圈下方的 KM1
26 2 2
是接触器KM相应触头的索引。
8
第二章 电气线路的基本控制原则和控制环节
（二）电器元件布置图 电器元件布置图是用来表明电气设备上所有电机、电器的 实际位置，为电气控制设备的制造、安装、维修提供必要的档 案资料。
6
第二章 电气线路的基本控制原则和控制环节
在原理图中相应线圈的下方，给出触头的文字符号，并在其 下面注明相应触头的索引代号，对未使用的触头用“×”表明， 有时也可采用上述省去触头的表示法。
对接触器，上述表示法中各栏的含义如下：
右栏 主触头所 在图区号
中栏
左栏
辅助常开触头 辅助常闭触头
所在图区号 所在图区号
某机床的电器元件 布置图
9
第二章 电气线路的基本控制原则和控制环节
（三）电气安装接线图 电气安装接线图是用规定的图形符号，按各电器元件相 对位置绘制的实际接线图。 安装接线图是实际接线安装的准则和依据，它清楚地表 示各电器元件的相对位置和它们之间的电气连接，安装接 线图不仅要把同一个电器的各个部件画在一起，而且各个 部件的布置要尽可能符合该电器的实际情况。各电器元件 的表示要与原理图一致，以便核对。同一控制柜中的各电 器元件之间的连接可以直接进行，不在同一个控制柜内的 各电器元件之间的导线连接，必须通过接线端子进行。 安装接线图中，分支导线必须在各电器元件接线端上引 出。还应该详细标明导线和所穿管子的型号、规格等。

电气控制与PLC应用技术完整课件

电气控制与PLC应用技术完整课件

实现机床的工作台自动往复运动的电动机拖动控制电路
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
1.3
三相异步电动机降压启动控制电路
1.3.1三相笼型异步电动机降压启动控制电路
1.串电阻(电抗)降压启动控制电路
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
1.3.2自耦变压器降压启动控制电路
三相异步电动机在启动时启动转矩并不大，但定子绕组中的电流增大 为额定电流的4～7倍。这么大的启动电流将带来下述不良后果。
（1）启动电流过大造成电压损失过大，使电动机启动转矩下降。同时 可造成影响连接在电网上的其他设备的正常运行。
（2）使电动机绕组发热，绝缘老化，从而缩短了电动机的使用寿命。 （3）造成过流保护装置误动作。 因此：三相异步电动机的启动控制方式有两种： 一种是直接启动控制；
继电器—接触器控制电路由各种低压电器所组成。 一个最简单的三相异步电动机控制电路，可以用一个闸刀开关 控制电动机的启动运行和停止。 实际应用中要达到自动控制的要求，电路中需要借助各种开关、 继电器、接触器等电器元件，它们能够根据操作人员所发出的控制 指令信号，实现对电动机的自动控制、保护和监测等功能。
1.2.5三相异步电动机的顺序控制和多点控制电 路
1．顺序控制电路
（1）主电路实现顺序控制 ；
电动机M2的主电路接在M1的控制接触器KM1的主触点后面， 只有KM1主触点闭合，M1启动后，M2才能得电运行 。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统

电气控制及PLC应用技术课件第二章


.
6.8-11 A 8.4
U1
V1 W1
SB2
1.5mm2 2
Q1
FR
U2 V2 W2
3
0.75mm2
31 41 KM
Q2 42
HL EL
CW6132型车床的电气原理图 M1
M2
V12
3~
3~
KM
0
24
2
PE
4kW
0.25kW
2
1500r/min
1500r/min
1
2021/9/15
2
3
4
5
6
5
2.图面区域的划分
2021/9/15
31
(2)可逆运行反接制动控制电路
2021/9/15
32
2.能耗制动控制电路
(1)单向运行能耗制动控制电路 (2)可逆运行能耗制动控制电路
2021/9/15
33
(1)单向运行能耗制动控制电路
2021/9/15
34
(2)可逆运行能耗制动控制电路
采用速度原则控制的电动机可逆运行能耗制动控制电路
V1
FU
FR
SB1
KM1
KM2
SB2
SB3
SB3 KM2
SB2 KM1
KM1
KM2
2021/9/15
16
5.自动停止控制电路
2021/9/15
电路的工作原理：当按下正转起 动按钮SB2后，KM1的线圈通电 吸合并自锁，电动机正转，拖动 运动部件作相应的移动，当位移 至规定位置(或极限位置)时，安 装在运动部件上的挡铁(撞块)便 压下SQ1，SQ1常闭触点断开，K M1断电释放，电动机停止运转。 这时即使再按SB2，KM1也不会 吸合，只有按反转起动按钮SB3， 电动机反转，使运动部件退回， 挡铁脱离行程开关SQ1，SQ1的 常闭触点复位，为下次正向起动 做准备。
