配电网自动化系统线路故障自动隔离功能探讨_徐少兴

配电网自动化系统线路故障自动隔离功能分析摘要：电力早已成为人类生活中不能缺少的部分，但随之而来的问题却日益凸显。

配网自动化系统的使用提升了中国电力行业的整个技术水准，让人类的日常生活也变得更加简单。

但关于配网自动化系统故障的问题，研究人员仍需要进一步深入研究。

本篇文章首先分析了配电网自动化系统的概述与功能，然后对中国城市配电网智能化系统中线路故障的自动隔离功能作出简要的研究，希望为研究人员提供一些参考。

关键词：配电网；自动化；线路故障；自动隔离引言城市配电网智能化（自动化）技术是当前电力行业应用的一种技术，其在城市输配电网改造与建设过程中起到着关键性作用。

城市配电网智能化技术主要是指网络技术，在全世界受到普遍承认并持续发展，是中国电力企业取得很大进展的必然选择。

目前，配电系统及系统内电力设备的管理存在设备数量多、管理难度大的问题，极易造成配电系统维护管理不足或不当，从而降低配电网用电量、电能质量和可靠性，解决这个问题需要建立科学、完整、清晰的配电网自动化管理系统，对配电系统的运行进行全程监控和检测，解决瞬态故障，并自动隔离永久性故障线路，在最短时间内恢复最大范围的用户供电，达到提高供电部门供电质量水平的目的。

1配电网自动化系统概述与功能配电网自动化系统是一种综合系统，能够帮助管理人员对配网运行状况进行即时监测、维护与管理，自动化系统可以及时发现配电网中的一些潜在故障因素，并在发生故障时及时发现，及时准确地将故障信息上报给维修人员，从而解决问题，进一步提高配网工作效率。

国内配电网的自动控制系统主要由三个部分所构成，即配电网主站系统、配电网自动化子站系统、配电网自动化终端。

在城市输配电网智能化系统的三个部分中，主站是信息主站，相当于大脑，如果哪里出现故障，会第一时间知道问题是什么，在哪里，怎么修复；配电网自动化子站系统在配电网自动化管理工作中起着数据传递、转送的“信使”作用；终端是感知装置，相当于传感器。

配电自动化技术在10kV线路故障处理中的运用发布时间：2022-04-25T07:22:11.483Z 来源：《福光技术》2022年7期作者：来凤翔[导读] 在10kV线路运行过程中，经常会由于自然灾害、操作失误而导致其本身出现各种故障，进而影响区域内正常供电。

黑龙江省电力有限公司兴凯湖供电分公司兴凯供电所黑龙江省密山市 158307摘要：在10kV线路运行过程中，经常会由于自然灾害、操作失误而导致其本身出现各种故障，进而影响区域内正常供电。

针对这种情况，相关单位应该采用先进的配网自动化技术对故障进行定位以及处理，并对其中可能存在的系统架构问题、集中控制问题、远距离故障问题进行针对性解决。

关键词：配电自动化技术、10kV线路、故障处理、运用引言：在分析和处理10kV的配电线路故障时，配网自动化技术可以有效的对故障点进行快速便捷的定点定位，配网自动化技术可以有效地提高日常电网故障处理的速度，保证用户用电和企业供电的稳定性。

在未来电网线路系统的配置发展中，配网自动化技术将会是发展的主流与趋势。

1配电自动化概述通常，配电自动化以电力系统为运行基础，然后有效地利用计算机技术、自动控制技术、现代网络信息等相关技术，对配电网进行实时监控、智能监控和管理。

配电自动化能够很好地保证配电网在良好的状态下持续稳定运行。

如果电网工作人员能够科学合理地运用配电自动化技术，不仅可以突破传统电力系统运行的弊端，而且可以随时随地进行相应的检测、管理和控制工作。

科学合理地运用配电自动化不仅可以有效地控制事故发生的概率，而且可以为配电网系统的稳定运行提供非常有力的保障。

如果电力系统在运行过程中出现一些问题或故障，工作人员还可以借助实时监控功能及时发现并采取有针对性的措施来控制这些问题。

2.10kV线路常见故障及产生原因 2.1接地故障和原因10kV线路运行故障问题中接地故障比较常见，接地故障的产生会带来较大的影响，导致变电设备的运行稳定性受到破坏，经过对接地故障问题的分析可知，主要包括以下原因:首先，线路老化严重，其中绝缘体无法发挥出相应的作用，难以起到良好的效果，在比较恶劣的环境中，导线会与环境产生一定的作用，导致故障；其次，在线路运行中产生了电容突然变大的情况，电压相比接地故障正常参数小而电流比较大，这种情况下会使导线被影响，产生了故障的问题。

10kV配电网线路故障自动定位与隔离技术摘要：随着电力系统的不断发展，配电网规模越来越大，线路数量也越来越多，线路故障的定位和隔离变得越来越重要。

传统的线路故障定位和隔离方法需要人工巡检，效率低下，而且容易出现误判和漏判的情况。

因此，研究一种高效、准确、可靠的10kV配电网线路故障自动定位与隔离技术具有重要的现实意义和应用价值。

关键词：10kV配电网线路，线路故障，自动定位，隔离技术，探讨分析一、应用现状分析10kV配电网线路故障自动定位与隔离技术是一种能够提高电网可靠性和安全性的技术。

该技术的应用现状分析如下：（一）目前，国内外电力行业对于10kV配电网线路故障自动定位与隔离技术的研究和应用已经取得了一定的进展。

在国内，电力行业的一些大型企业已经开始在实际工程中应用该技术，取得了一定的效果。

在国外，一些发达国家的电力行业已经广泛应用该技术，取得了显著的效果。

（二）该技术的应用范围主要包括城市配电网、农村配电网、工业配电网等。

在城市配电网中，该技术可以提高电网的可靠性和安全性，减少停电时间和损失；在农村配电网中，该技术可以提高电网的可靠性和安全性，保障农村电力供应；在工业配电网中，该技术可以提高电网的可靠性和安全性，保障工业生产的正常运行。

（三）该技术的应用还存在一些问题和挑战。

例如，技术成本较高，需要大量的投资和人力资源；技术难度较大，需要专业的技术人员进行研发和维护；系统的可靠性和稳定性需要得到保证，否则可能会对电网的正常运行造成影响；需要对电力线路进行改造和升级，可能会对电网的运行造成一定的影响；需要加强对该技术的研究和开发，推动其在实际工程中的应用，为电力行业的发展做出贡献。

同时，需要加强对该技术的宣传和推广，提高社会对该技术的认识和理解，促进其在电力行业的广泛应用。

此外，还需要加强对该技术的标准化和规范化，确保其在实际应用中的安全性和可靠性。

推动10kV配电网线路故障自动定位与隔离技术的研究和应用，将为电力行业的发展和电网的可靠性和安全性提供有力支持。

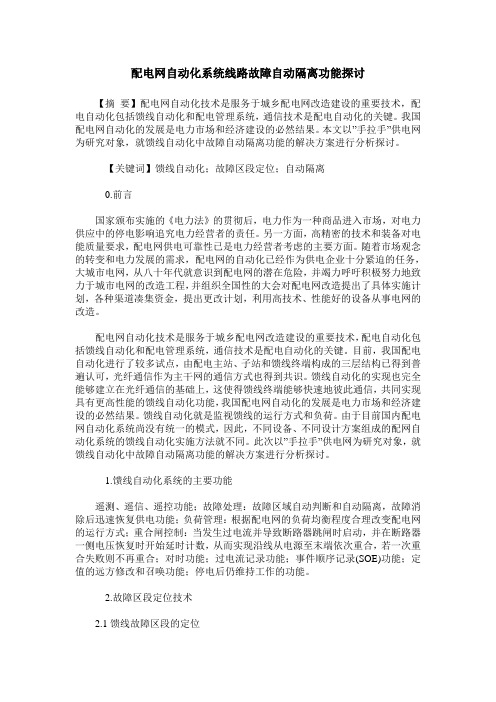

配电网自动化系统线路故障自动隔离功能探讨【摘要】配电网自动化技术是服务于城乡配电网改造建设的重要技术，配电自动化包括馈线自动化和配电管理系统，通信技术是配电自动化的关键。

我国配电网自动化的发展是电力市场和经济建设的必然结果。

本文以”手拉手”供电网为研究对象，就馈线自动化中故障自动隔离功能的解决方案进行分析探讨。

【关键词】馈线自动化；故障区段定位；自动隔离0.前言国家颁布实施的《电力法》的贯彻后，电力作为一种商品进入市场，对电力供应中的停电影响追究电力经营者的责任。

另一方面，高精密的技术和装备对电能质量要求，配电网供电可靠性已是电力经营者考虑的主要方面。

随着市场观念的转变和电力发展的需求，配电网的自动化已经作为供电企业十分紧迫的任务，大城市电网，从八十年代就意识到配电网的潜在危险，并竭力呼吁积极努力地致力于城市电网的改造工程，并组织全国性的大会对配电网改造提出了具体实施计划，各种渠道凑集资金，提出更改计划，利用高技术、性能好的设备从事电网的改造。

配电网自动化技术是服务于城乡配电网改造建设的重要技术，配电自动化包括馈线自动化和配电管理系统，通信技术是配电自动化的关键。

目前，我国配电自动化进行了较多试点，由配电主站、子站和馈线终端构成的三层结构已得到普遍认可，光纤通信作为主干网的通信方式也得到共识。

馈线自动化的实现也完全能够建立在光纤通信的基础上，这使得馈线终端能够快速地彼此通信，共同实现具有更高性能的馈线自动化功能，我国配电网自动化的发展是电力市场和经济建设的必然结果。

馈线自动化就是监视馈线的运行方式和负荷。

由于目前国内配电网自动化系统尚没有统一的模式，因此，不同设备、不同设计方案组成的配网自动化系统的馈线自动化实施方法就不同。

此次以”手拉手”供电网为研究对象，就馈线自动化中故障自动隔离功能的解决方案进行分析探讨。

1.馈线自动化系统的主要功能遥测、遥信、遥控功能；故障处理：故障区域自动判断和自动隔离，故障消除后迅速恢复供电功能；负荷管理：根据配电网的负荷均衡程度合理改变配电网的运行方式；重合闸控制：当发生过电流并导致断路器跳闸时启动，并在断路器一侧电压恢复时开始延时计数，从而实现沿线从电源至末端依次重合，若一次重合失败则不再重合；对时功能；过电流记录功能；事件顺序记录(SOE)功能；定值的远方修改和召唤功能；停电后仍维持工作的功能。

电力供配网络中的故障隔离与自动恢复技术探析电力供配网络是现代社会中不可或缺的基础设施之一，而其中的故障隔离与自动恢复技术更是保障供电稳定性和安全性的重要手段。

本篇文章将探析电力供配网络中的故障隔离与自动恢复技术，介绍其原理及应用。

一、故障隔离技术1. 故障隔离技术的目的故障隔离技术的最主要目的是确保故障的影响范围不会进一步扩大，从而避免系统故障对用户造成更大的影响。

隔离技术可迅速识别并跟踪故障，尽快将故障区域与其他系统分开，并通过控制断路器或开关进行断开连接。

这种技术能够在短时间内维护电网的稳定性，并保障用户的正常用电。

2. 故障隔离技术的主要手段在电力供配网络中，故障隔离技术主要通过以下手段实现：（1）智能断路器：智能断路器能够实时监测电流、电压等参数，并能够自动感知和判断是否发生故障。

当系统检测到故障时，智能断路器能够自动进行隔离操作，将故障区域与其他部分分离。

这种技术在提高故障隔离速度和准确性方面具有巨大的优势。

（2）自动开关：自动开关可以根据预设的条件和逻辑判断进行开关操作。

当出现故障时，自动开关能够迅速切断故障区域，隔离故障并防止其传播。

自动开关广泛应用于电力供配网络的各个环节，提高了系统的可靠性和安全性。

（3）监测设备：监测设备通过实时采集电网信息，能够及时发现异常情况。

一旦发生故障，监测设备能够提供准确的故障位置和特征，帮助工作人员迅速进行故障隔离，减少停电时间和故障影响。

二、自动恢复技术1. 自动恢复技术的作用在电力供配网络中，一旦出现故障，及时恢复供电是至关重要的。

自动恢复技术旨在最大程度地减少停电时间，快速恢复供电。

这种技术通过自动识别故障并重新配置电力路由，实现电力的自动恢复，从而提高供电可靠性和连续性。

2. 自动恢复技术的实现方式自动恢复技术主要通过以下方式实现：（1）智能电力系统：智能电力系统利用先进的通信、控制和传感技术，能够对供电系统进行实时监测和管理。

当系统出现故障时，智能电力系统能够自动检测故障，并通过重新配置电力路由、启动备用电源等方式实现自动恢复。

配电网自动化系统线路故障自动隔离功能探讨摘要：随着电力需求的不断上升，配电网的重要性也越来越突出。

然而，配电网故障频繁，给电力运营带来了很大的压力。

自动化系统已经成为了解决这个问题的重要手段，其中线路故障自动隔离是关键的一环。

本文将就配电网自动化系统的线路故障自动隔离功能进行探讨，并介绍一些现有的解决方案。

关键词：配电网、自动化系统、线路故障、自动隔离正文：配电网自动化系统是通过智能化设备和网络控制系统实现配电网自动化管理的一种系统。

该系统实现了对配电网络的实时监测、分析和控制，从而提高了配电系统的质量和效率。

然而，配电网故障频繁，给自动化管理带来了很大的挑战。

线路故障是最常见的配电网故障，一旦出现，不仅会影响周围居民的正常用电，还可能导致重大安全事故的发生。

为了解决这个问题，配电网自动化系统应该具备线路故障自动隔离功能。

本文将就这个问题展开探讨。

一、线路故障的判断配电网自动化系统需要先判断出发生了故障的线路。

判断的方法通常有以下几种：1.电流监测法：通过对电流大小和方向进行实时监测，可以检测出线路故障。

2.电压监测法：通过对电压大小和波形进行实时监测，可以检测出线路故障。

3.高频信号监测法：通过添加高频信号，并对其进行监测，可以检测出线路故障。

二、线路故障自动隔离线路故障判断之后，需要对故障线路进行自动隔离。

自动隔离的方法通常有以下几种：1.跳闸法：利用保护装置的跳闸功能将故障线路隔离。

2.合闸法：利用双回路的方式进行隔离，从而避免影响周围居民用电。

3.自动重构法：利用自动开关对故障线路进行重新分配，使其他线路能够顺畅通行。

三、现有的解决方案目前，市场上已经有了很多针对线路故障自动隔离功能的解决方案。

例如：1.ABB公司提供了一种智能断路器，可以自动识别线路故障并隔离故障线路。

2.光峰电气公司提供了一种智能配电保护装置，可以通过电流、电压监测和高频信号检测等多种方式实现线路故障自动隔离。

结论：线路故障自动隔离是配电网自动化系统中关键的一环。

配电网自动化系统线路故障自动隔离功能探讨配电网自动化系统是现代电力系统中的重要组成部分，其线路故障自动隔离功能的研究和应用具有重要意义。

本文将对配电网自动化系统线路故障自动隔离功能进行深入探讨，分析其原理、优势和挑战，并提出相应的解决方案。

一、引言配电网是将高压输电线路输送到用户终端的重要环节。

然而，由于各种原因，如天气、设备老化等，配电网中常常会发生各种故障。

这些故障不仅会影响用户正常用电，还可能导致设备损坏和火灾等严重后果。

因此，在配电网中引入自动化系统，并具备线路故障自动隔离功能具有重要意义。

二、配电网自动化系统线路故障自动隔离功能原理1. 故障检测为了实现线路故障的自动检测和定位，需要在配电网中部署一系列传感器和监测设备。

这些设备可以实时监测线路参数，并通过数据传输技术将数据传送到监控中心。

2. 故障定位一旦发生线路故障，自动化系统将根据传感器和监测设备的数据，通过故障定位算法确定故障点的位置。

这些算法可以基于电流、电压和功率等参数进行计算，精确定位故障点。

3. 故障判别自动化系统通过分析监测数据，判断故障类型。

根据不同类型的故障，系统可以采取不同的措施进行处理。

4. 故障自动隔离一旦确定了故障点和类型，自动化系统将根据预设的策略进行自动隔离。

这些策略可以基于设备状态、电流负荷等因素进行制定，并通过控制器实现线路的自动切换。

三、配电网自动化系统线路故障自动隔离功能优势1. 提高供电可靠性配电网中发生线路故障时，传统人工排除方法耗时耗力，并且容易出现错误。

而引入自动化系统后，可以实现快速、准确地检测和定位线路故障，并采取相应措施进行处理。

这将大大提高供电可靠性。

2. 减少停电时间传统人工排除方法需要大量时间来找到并修复线路故障，导致用户停电时间长。

而自动化系统可以快速定位故障点并进行自动隔离，从而减少停电时间，提高用户用电体验。

3. 提高系统安全性线路故障可能导致电气设备损坏、火灾等安全事故。

配电网自动化系统线路故障自动隔离功能探讨摘要：随着社会市场经济的飞速发展，我国的电业行业的发展速度也在不断的攀升，受到了社会和人们的广泛关注。

电业行业中一个重要的构成部分是配电网自动化系统，它的广泛应用方便了社会生产和人们生活，还使电业行业整体的科技水平逐渐的提升，实现了电网的安全运行，是供电系统的安全性有保障。

但是由于受到技术水平的限制，我国的配电网自动化系统在应用的过程中，还存在许多的缺陷和不足，影响了我国电业行业的发展。

线路故障是配电网自动化系统中经常出现的一个问题，因此在应用配电网自动化系统的过程中，要加强线路故障的检查，提高配电网自动化系统的安全运行。

关键词：配电网；自动化系统；线路故障；自动隔离；功能配电网规模随着用电客户的不断增加而不断的拓展，在此基础上，供电企业的发展速度也在不断的提升，因此，需要加强对配电系统和配电设备的管理，管理过程中加强现代技术的投入，提高配电网系统的运行效率，增加配电网运行的安全性和可靠性。

配电网自动化技术在我国的电业行业中广泛使用的一项技术，对改造城乡配电网有着重要的作用。

因此在电业企业的发展过程中，要不断的提高配电网自动化技术水平，保证配电网的安全运行。

一、配电网自动化系统概述智能电网的一个重要的组成部分就是配电网自动化，能够使供电可靠性增加、供电运行的效率和管理方式得到改进，能够提高供电工作模式的高质量、稳定和安全。

配电网自动化在配电网系统中的主要作用是改进和完善配电网系统，实现配电网系统的在线监测。

配电网作为一种能源供给方式，在社会发展过程中是不可缺少的一个部门，能够促进国民经济的发展和进步。

对于供电线路的有效和及时保护，是通过应用配电网自动化来实现的，并通过采取有效的措施进行线路故障的处理，使配电网故障的进一步扩散在一定程度上能够避免，减少配电网故障造成的社会经济损失。

二、故障区段定位技术1、定位馈线故障区段在判断树状网、辐射状网和处于开环运行的环状网等故障区域时，通过检查馈线沿线各处的断路器就可以知道，如果在馈线沿线各处的短路器有故障电流流过，那么就可以判断这个区段发生故障。
