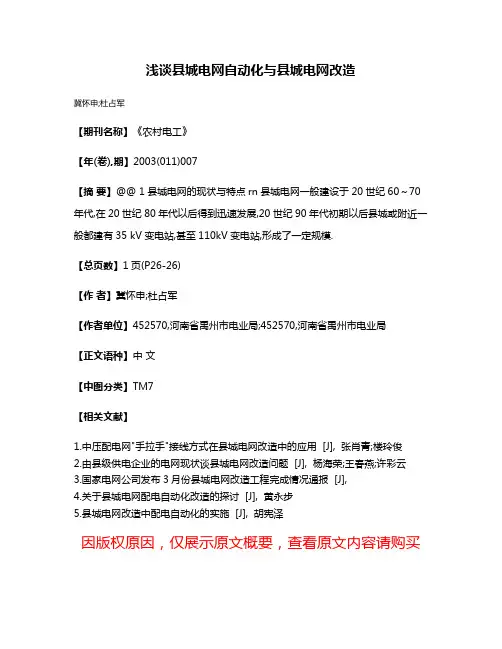

浅谈县城电网自动化与县城电网改造
冀怀申;杜占军
【期刊名称】《农村电工》
【年(卷),期】2003(011)007
【摘要】@@ 1县城电网的现状与特点rn县城电网一般建设于20世纪60～70年代,在20世纪80年代以后得到迅速发展,20世纪90年代初期以后县城或附近一般都建有35 kV变电站,甚至110kV变电站,形成了一定规模.
【总页数】1页(P26-26)
【作者】冀怀申;杜占军
【作者单位】452570,河南省禹州市电业局;452570,河南省禹州市电业局
【正文语种】中文
【中图分类】TM7
【相关文献】
1.中压配电网"手拉手"接线方式在县城电网改造中的应用 [J], 张肖青;楼玲俊
2.由县级供电企业的电网现状谈县城电网改造问题 [J], 杨海荣;王春燕;许彩云
3.国家电网公司发布3月份县城电网改造工程完成情况通报 [J],
4.关于县城电网配电自动化改造的探讨 [J], 黄永步
5.县城电网改造中配电自动化的实施 [J], 胡宪泽
因版权原因，仅展示原文概要，查看原文内容请购买。
自动化技术在电网配电系统中的应用电网配电系统是指将高压输电网的电能通过变电站和配电网，供应给市区和农村的用户。
电网配电系统一直是城市和乡村生活中不可或缺的一部分，但随着对电能质量和供电可靠性的要求越来越高，传统的手动操作变得不再适用。
自动化技术的应用在电网配电系统中起着至关重要的作用。
自动化技术通过使用各种传感器、执行器和控制器，将电力系统的各个环节自动化，从而实现完全自动化的运行。
以下是自动化技术在电网配电系统中的主要应用。
第一，智能监测。
自动化技术可以通过安装各种传感器，实时监测电网的电压、电流、功率等参数，以及设备的状态。
通过将这些数据传输给中央控制系统，可以对电网进行实时监测和分析，及时发现并处理潜在的故障和问题，提高供电可靠性。
第二，远程控制。
自动化技术可以通过远程控制中心对电网进行集中化管理。
中央控制系统可以根据实时监测得到的数据，对电网进行实时优化调度，自动进行开关操作、线路切换等操作。
这样可以减少对人工操作的依赖，提高运行效率和安全性。
智能配电。
通过自动化技术，可以实现对配电设备的智能管理和控制。
可以通过检测设备的电流和温度变化，判断设备的健康状况，提前预警并进行维护。
通过智能的负荷管理和优化调度，可以使得电网的负荷均衡，避免电网过载和电压波动。
第四，故障定位和恢复。
自动化技术可以通过故障检测和定位技术，快速准确地定位电网中的故障点，并通过自动切换到备用线路或设备，实现电网的自动恢复。
这样可以最大程度地减少故障对用户的影响，提高供电可靠性和稳定性。
第五，数据分析和决策支持。
自动化技术可以通过对大量的电网数据进行分析和处理，帮助掌握电网的运行状态和趋势，并进行预测和决策支持。
可以通过数据分析，预测电网的负荷需求，优化电网的投资和规划，提高电网的效益和可持续发展。
自动化技术在电网配电系统中的应用，可以提高电力系统的智能化、自动化和可靠性。
它能够实现对电网的实时监测、远程控制、智能配电、故障定位和恢复等功能，同时还能通过数据分析和决策支持，优化电网的投资和规划。
电力系统配电网自动化技术的应用及解析随着社会的发展和经济的不断增长，电力系统作为重要的基础设施之一，在保障国家经济发展和人民生活质量方面扮演着至关重要的角色。
而电力系统的稳定运行和高效供电需要配电网自动化技术的支持。
本文将从配电网自动化技术的基本概念入手，分析其在电力系统中的应用及发展，以及解析其对电力系统运行的影响。
1. 配电网自动化技术的概念和基本原理配电网自动化技术是指利用先进的智能化设备和系统，对配电网的监控、控制、故障诊断和信息管理等进行自动化处理，从而提高供电可靠性、降低运营成本、提高供电质量和响应速度的技术手段。
其基本原理是通过信息感知、智能分析和远程控制实现配电网的智能化运行。
配电网自动化技术的核心包括智能电表、智能负荷管理系统、智能开关设备、远程通信设备和自动化控制系统等。
智能电表是通过采集用户用电信息，实时监测用电负荷情况，为电力系统的规划和运行提供数据支持；智能负荷管理系统可以对用户用电行为进行分析和调度，实现电力需求的有效管理；智能开关设备通过远程控制实现电路的切换和隔离，提高供电可靠性和快速故障恢复能力；远程通信设备和自动化控制系统则实现了对配电网的远程监控和自动化控制，提高了运行效率和响应速度。
配电网自动化技术在电力系统中的应用涵盖了供电管理、故障诊断、线损管理、负荷调度、设备状态监测等方面，为电力系统的运行提供了全面的技术支持。
随着科技的不断进步和人们对能源利用的需求不断增加，配电网自动化技术也在不断发展和完善。
在供电管理方面，配电网自动化技术可以实现对供电质量的在线监测和调整，提高了电力系统的可靠性和稳定性。
配电网自动化技术还能够实现对电网设备的状态监测和故障诊断，提高了设备的运行效率和使用寿命。
在负荷调度方面，配电网自动化技术可以通过智能调度系统实现对负荷的智能管理和调控，提高了电力供需的匹配性。
在发展趋势上，随着智能化技术的不断推进和智能设备的不断普及，配电网自动化技术也将在智能电网建设和能源互联网的发展中发挥越来越重要的作用。

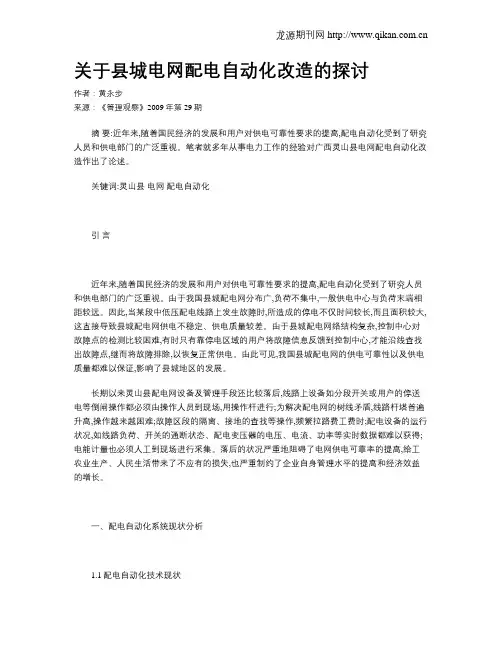

关于县城电网配电自动化改造的探讨作者：黄永步来源：《管理观察》2009年第29期摘要:近年来,随着国民经济的发展和用户对供电可靠性要求的提高,配电自动化受到了研究人员和供电部门的广泛重视。
笔者就多年从事电力工作的经验对广西灵山县电网配电自动化改造作出了论述。
关键词:灵山县电网配电自动化引言近年来,随着国民经济的发展和用户对供电可靠性要求的提高,配电自动化受到了研究人员和供电部门的广泛重视。
由于我国县城配电网分布广,负荷不集中,一般供电中心与负荷末端相距较远。
因此,当某段中低压配电线路上发生故障时,所造成的停电不仅时间较长,而且面积较大,这直接导致县城配电网供电不稳定、供电质量较差。
由于县城配电网络结构复杂,控制中心对故障点的检测比较困难,有时只有靠停电区域的用户将故障信息反馈到控制中心,才能沿线查找出故障点,继而将故障排除,以恢复正常供电。
由此可见,我国县城配电网的供电可靠性以及供电质量都难以保证,影响了县城地区的发展。
长期以来灵山县配电网设备及管理手段还比较落后,线路上设备如分段开关或用户的停送电等倒闸操作都必须由操作人员到现场,用操作杆进行;为解决配电网的树线矛盾,线路杆塔普遍升高,操作越来越困难;故障区段的隔离、接地的查找等操作,频繁拉路费工费时;配电设备的运行状况,如线路负荷、开关的通断状态、配电变压器的电压、电流、功率等实时数据都难以获得;电能计量也必须人工到现场进行采集。
落后的状况严重地阻碍了电网供电可靠率的提高,给工农业生产、人民生活带来了不应有的损失,也严重制约了企业自身管理水平的提高和经济效益的增长。
一、配电自动化系统现状分析1.1配电自动化技术现状配电自动化的发展大致分为三个阶段:第一阶段是基于自动化开关设备相互配合的配电自动化阶段,主要设备为重合器和分段器等,不需要建设通信网络和计算机系统。
其主要功能是在故障时通过自动化开关设备相互配合实现故障隔离和健全区域恢复供电。
这一阶段的配电自动化系统局限在自动重合器和备用电源自动投入装置。
配网自动化系统引言概述：配网自动化系统是一种利用先进技术实现电力配网智能化管理的系统。
随着电力需求的增长和电力系统的复杂性增加，配网自动化系统的重要性日益凸显。
本文将从系统概述、功能特点、应用优势、发展趋势和未来展望等方面对配网自动化系统进行详细介绍。
一、系统概述1.1 系统组成：配网自动化系统主要由监控与控制中心、智能终端设备、通信网络和数据管理系统等组成。
1.2 工作原理：系统通过实时监测电网运行状态、自动识别故障和异常、智能调度设备运行，实现电网的自动化管理。
1.3 应用范围：配网自动化系统广泛应用于城市供电网、农村配电网、工业用电网等不同类型的电力配网系统。
二、功能特点2.1 实时监测：系统能够实时监测电网运行状态，及时发现并定位故障，保障电网安全稳定运行。
2.2 智能调度：系统具有智能调度功能，能够根据电网负荷情况和设备状态进行智能调控，提高电网运行效率。
2.3 数据分析：系统能够对电网运行数据进行分析和统计，为电力系统的管理和优化提供数据支持。
三、应用优势3.1 提高供电可靠性：配网自动化系统能够快速响应电网故障，提高供电可靠性，减少停电事故发生。
3.2 降低运维成本：系统能够实现设备的远程监测和控制，减少人工巡检频率，降低运维成本。
3.3 提升电网质量：系统能够实现电网负荷均衡和设备智能调控，提升电网供电质量，改善用户体验。
四、发展趋势4.1 智能化升级：随着人工智能和大数据技术的发展，配网自动化系统将实现更高级的智能化升级。
4.2 多能互联：系统将与智能电表、光伏发电系统等多能互联，实现能源的智能管理和优化利用。
4.3 网络安全：随着网络攻击日益增多，配网自动化系统将加强网络安全防护，保障系统安全稳定运行。
五、未来展望5.1 智能城市：配网自动化系统将与智能城市建设相结合，实现城市能源的智能化管理和优化。
5.2 绿色发展：系统将促进电力系统的绿色发展，推动可再生能源的大规模应用和智能化利用。
电力系统配网自动化通信网络安全管理电力系统配网自动化是指利用计算机技术和自动化技术实现电力系统中配电网的实时监控、维护和故障智能自愈的系统。
随着现代信息技术的快速发展，电力系统配网自动化的通信网络安全问题越来越受到关注。
一、通信网络安全的重要性电力系统自动化基于通信网络来实现信息的传输和控制指令的下发，因此通信网络安全至关重要。
一旦通信网络出现故障或被攻击，将导致电力系统不能正常运行，严重时会造成供电中断、设备损毁等严重后果，对社会和经济都会产生重大影响。
二、通信网络安全管理措施1、物理隔离：将自动化系统内部网络与外部网络隔离，防止外部网络入侵和恶意攻击。
2、访问控制：对系统进行分级授权管理，对各级别用户设置不同的权限，限制对系统的访问和操作。
3、加密保护：通过使用各种加密算法对数据进行保护，加密传输通信数据，防止数据泄露和窃听。
4、漏洞管理：定期检测系统漏洞，针对漏洞及时修补，确保系统安全运行。
5、备份和恢复：对自动化系统数据进行备份，确保数据安全，同时实施灾难恢复措施，避免因灾难数据丢失。
随着电力系统自动化的不断发展，通信网络安全管理也面临着一些挑战。
如：1、网络攻击手段的增多：黑客攻击手段变化多端，攻击方法更加隐蔽和高级，给网络安全带来更大的风险。
2、网络安全知识与技术的更新换代：网络安全知识与技术需要不断更新换代，以适应日新月异、多变复杂的网络威胁。
3、智能电网的不断发展：智能电网为电力系统自动化提供了更加广阔的发展空间，同时也给通信网络安全管理带来了新的挑战。
四、总结通信网络安全是电力系统配网自动化的重要组成部分，必须重视和加强管理。
要采取有效的措施加强通信网络的安全性，确保网络安全，防范网络攻击，保障电力系统自动化的正常运行，从而为社会和经济的发展提供可靠的电力保障。
配电线路自动化系统配置及其运行方式分析摘要:市场经济体制促进了电力技术的发展,为电力企业供电能力提出了新的要求。
而且随着用电量的急剧增加,电力技术如果还停留在传统模式上,自然不能够适应电力企业发展需求。
因此,在配电线路上应用自动化系统是发展必然趋势。
本文以某县城供电公司中配电线路中应用自动化系统所涉及设备配置进行分析,并探析了在这种配置下供电方式系统运行方式,为相关人士提供理论参考依据。
关键词:运行方式自动化系统配置配电线路作为电力配送电中最后环节的配电,其重要性至关重要。
但是从各个方面来看,配电一直没有被相关人士重视。
但是随着市场经济建设的推进,随着对供电质量与供电可靠性提出新要求,有效优化了配电网的布局,提升了配电网可靠性。
但是随着供电能力的需求量进一步提升,配电线路的自行化成为发展趋势。
而自动化系统的配置不当,必然影响到运行方式,因此叹息配置自动化系统级运行方式具有实际意义。
1 配电线路自动化功能要探究配电线路的自动化系统配置以及运行方式,首先要了解应用自动化系统的作用,体现出具体意义。
其结构如图1所示。
(1)实时监控配电运行状况,对配电网络进行有效优化,进而确保了配电网正常运行;一旦配电网莫名发生了运行异常或者出现了故障之时,自动化系统就会快速将故障区段定位,并且及时进行排查,对故障区段进行隔离之时,并不会对非故障区域造成多大影响,这样就避免应部分故障而造成全局断电现象发生,有效缩短了停电的区域面积。
(2)合理控制电网中的无功负荷及电压水平,有效增强设备的利用率,改善了供电质量。
(3)实现了自动抄表计算电费,确保及时准确抄表计费,增强了电力企业经济效益以及工作效率。
2 配电线路自动化系统配置随着供电可靠性指标逐渐提升,配电线路的自动化系统成为发展必然趋势。
为了研究其系统配置,本文就以某县城的供电公司作为研究案例,探究其配电线路的自动化系统配置。
在本案例中应用了基于FTU集中控制模式。
该系统划分为主站层(配电网监控与监控中心层)、子站层(配电监控子站)、终端层(配电终端设备),为了一个区域全部实施自动化系统,就形成一个完整通信/控制分层,具体设计如图2、3。
目录中文摘要英文摘要第一章概述 (1)1.1配电自动化概念 (1)1.2 实现县局配电自动化的前期工作 (1)1.3 县级配电自动化建设应遵循的原则 (1)1.4 配电自动化的意义 (2)第二章县局配电自动化系统整体结构 (2)2.1县局配电自动化系统选择遵循的原则 (2)2.2 县局配电自动化系统整体结构 (2)第三章馈线自动化系统 (7)3.1 馈线自动化技术的定义、功能、作用及构成 (7)3.2馈线自动化技术原则 (9)3.3基于FTU的馈线自动化 (9)3.4故障处理方式 (10)3.5馈线自动化的技术指标 (11)3.6环网柜的选择 (12)3.7开关站与环网柜的性能价格比较 (12)第四章配电自动化通信系统 (14)4.1 电力系统通信方式 (14)4.2配电网通信系统的特点 (15)4.3县局配电自动化通信系统设计方案 (15)4.4县局配电自动化通信方式的选择 (19)第五章结论 (20)参考文献致谢摘要本文根据县局配电网的实际情况，对县局配电自动化及通信系统进行了详细的功能设计。
整个方案设计遵循统一规划分步实施的建设原则，并充分考虑到城区配电网持续发展的要求。
方案实施需要分期分批逐年完善，因此配网自动化及通信系统的结构应具有良好的可生长性和扩充性。
本文所提出的配电通信系统设计方案充分考虑了利用现有调度自动化通信系统，合理选择自动化终端设备到子站的通信方式，是一个性价比较高的混合通信设计方案，该方案实施后，将大大提高县局配网自动化水平。
关键词：配电系统自动化馈线自动化电力系统通信ABSTRACTBased on the actual condition of the xianju urban distribution network, the design of the distribution automation systemabides by the constructive principle united plan step by step. Taking into consideration of the demand that the urban distribution network should develop continuously, theimplementation of the distribution automation system needs to be accomplished in severalyears. Thus the distribution automation system should have the capability of flexibledevelopment and expansion. The design of distribution communication system has fully made use of the existing dispatching communication system. The communication scheme from the automation terminal equipment to substations has been carefully selected. So it is a favorate plan with high performance-cost ratio. The implementation of the scheme will greatly enhance the automation level in xianjuurban distribution system.Key words : Distribution System Automatio Feeder AutomationPower System Communication第一章绪论1.1配电自动化概念配电系统自动化(DSA Distribution System Automation)或者是配网自动化,由中国电机工程学会城市供电专业委员会在《配电系统自动化规则设计导则》提出的关于配电系统自动化的定义为:“配电系统自动化是利用现代电子技术、通讯技术、计算机及网络技术,将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息及厂集成,构成完整的自动化系统,实现配电系统正常运行及事故情况的监测、保护、控制用电和配电管理的现代化。
县级配电自动化系统中的配电网络规划原则【摘要】对目前县级配电网自动化实施中，不注重配电一次网络规划的现象，指出配电自动化是在配电网络上实现的，其根本目标是提高配电网络的供电能力与可靠性，配电网络的优化是配电自动化的实现基础。
根据对配网安全供电的要求，指出多分段、多联络是配网规划的基本原则，并据此给出了配电网络规划中，架空线、电力电缆以及开闭所的网架规划原则。
【关键词】配电自动化；配电网络；规划0.引言近年来，智能电网已成为电力系统的热门话题，被认为是改变未来电力系统面貌的电网发展模式。
智能电网包括智能输电网和智能配电网两方面内容，其中智能配电网具有新技术内容多、与传统电网区别大的特点，对于实现智能电网建设的整体目标有着举足轻重的作用。
以配电自动化为基础的智能配电网是电网技术发展的方向，是电力系统的必然趋势。
配电自动化的目的和效益主要体现在：提高供电可靠性、提高供电质量、提高用户服务质量、提高管理效率和推迟基本建设投资。
配电自动化是在配电网络上实现的，其根本目标是提高配电网络的供电能力与可靠性，配电网络的优化比实现配电自动化对根本目标的效果要高的多，因此，在进行配电自动化系统的规划前，必须要做好配电网络的规划。
1.配电自动化系统的配电网络规划原则为实现配电自动化系统，对一次配电网络的要求是“互联”与“分段”。
10kv中压配电网是供电的基础网络，应根据高压电源点的分布、负荷密度和运行管理的需要分成若干个相对独立的分区配电网，各分区配电网宜以5～10个变电站相互联络组成，并应有清晰合理的分区供电范围，一般不应交错重叠。
1.1保证10kv中压配电网络的安全供电对10kv中压配电网络的安全供电要求是：（1）当变电站一段母线失去供电能力时，它原来所供的10kv配电负荷应能通过本站另一段母线和其他变电站进行转供，并不得发生电压过低和设备过负荷；必要时，通过站外有联络的中压配电线路转带部分负荷。
（2）变电站内任一回10kv线路发生故障时，通过故障隔离、切换和倒闸操作，应能向该线路2/3以上的用户继续供电，并不得发生电压过低和设备过负荷。
2024年电力系统配电网自动化市场前景分析1. 引言电力系统配电网自动化是指利用先进的控制与通信技术，对电力系统配电网进行远程监测和管理的一种系统。
随着社会的发展和能源需求的增加，电力系统配电网自动化市场前景广阔。
本文将对电力系统配电网自动化市场的发展趋势、市场规模以及市场前景进行详细分析。
2. 市场规模与趋势电力系统配电网自动化市场在过去几年中保持稳定增长，市场规模不断扩大。
随着电力需求的增加、智能电网的发展以及能源管理的要求，预计未来市场规模将进一步扩大。
据市场研究机构的数据显示，2019年电力系统配电网自动化市场规模达到XX亿美元，预计到2025年将达到XX亿美元。
这表明电力系统配电网自动化市场呈现出巨大的发展空间。
3. 市场驱动因素3.1. 能源需求增加随着经济的发展和人口的增加，能源需求也在不断增加。
传统的电力系统已经无法满足日益增长的能源需求，因此，电力系统配电网自动化成为解决能源需求增加的重要手段之一。
3.2. 智能电网的发展智能电网的发展成为电力系统配电网自动化市场增长的另一个驱动因素。
智能电网将电力系统与信息通信技术相结合，实现了能源的高效利用和灵活调度。
电力系统配电网自动化是实现智能电网的必备技术和设备，因此随着智能电网的不断发展，电力系统配电网自动化市场也将蓬勃发展。
3.3. 能源管理的要求节能减排、能源管理成为各国政府的重要任务。
电力系统配电网自动化可以实现对电力系统的远程监测和管理，提高电力系统的效率，减少能源的浪费。
这种能源管理的要求将进一步推动电力系统配电网自动化市场的发展。
4. 市场前景4.1. 市场竞争激烈随着电力系统配电网自动化市场的发展，市场竞争也日益激烈。
不仅有国内企业竞争，还有来自国外的企业进入市场。
在激烈的市场竞争中，企业需要不断提高产品的质量和性能，降低成本，提高服务水平，才能在市场中占据一席之地。
4.2. 技术创新带来市场机遇电力系统配电网自动化技术在不断创新和提升，新的技术和产品不断涌现。

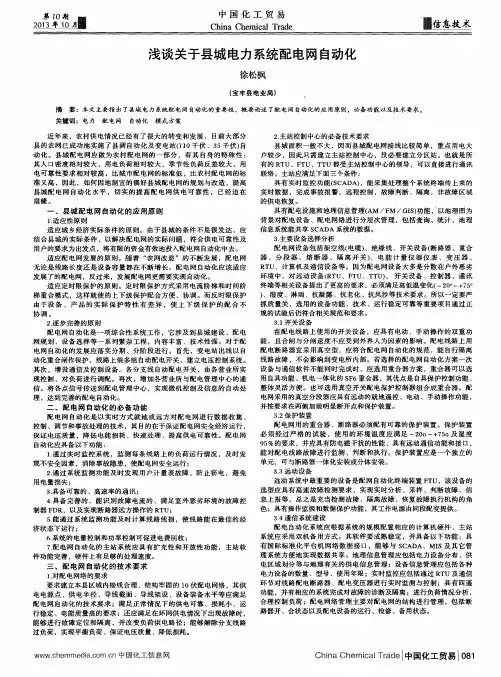

浅谈关于县城电力系统配电网自动化
关键词：电力配电网自动化模式方案
近年来，农村供电情况已经有了很大的转变和发展，目前大部分县的农网已成功地实施了县调自动化及变电站（110千伏、35千伏）自动化。
县城配电网应做为农村配电网的一部分，有其自身的特殊性：其人口密度相对较大，用电负荷相对较大，季节性负荷反差较大，用电可靠性要求相对较高，比城市配电网的标准低，比农村配电网的标准又高，因此，如何因地制宜的搞好县城配电网的规划与改造，提高县城配电网自动化水平，切实的提高配电网供电可靠性，已经迫在眉睫。
一、县城配电网自动化的应用原则
1.适应性原则
适应城乡经济实际条件的原则。
由于县城的条件不是很发达，应结合县城的实际条件，以解决配电网的实际问题，符合供电可靠性及用户的要求为出发点，将有限的资金有效地投入配电网自动化中去。
适应配电网发展的原则。
随着“农网改造”的不断发展，配电网无论是线路长度还是设备容量都在不断增长。
配电网自动化应该适应发展了的配电网，反过来，发展配电网更需要实现自动化。
适应定时限保护的原则。
定时限保护方式采用电流阶梯和时间阶梯重合模式，这样就使的上下级保护配合方便、协调。
而反时限保护由于设备、产品的实际保护特性有差异，使上下级保护的配合不
协调。
2.逐步完善的原则
配电网自动化是一项综合性系统工作，它涉及到县城建设、配电网规划、设备选择等一系列繁杂工程，内容丰富、技术性强。
对于配电网自动化的发展应落实分期、分阶段进行。
首先，变电站出线以自动化重合闸作保护，线路上装多组自动配电开关，建立电压控制系统。
其次，增设通信及控制设备。
各分支线自动配电开关，由各营业所实现控制，对负荷进行调配。
再次，增加各营业所与配电管理中心的通信。
将各点信号传送到配电管理中心，实现微机控制及信息的自动处理，达到完善的配电自动化。
二、配电网自动化的必备功能
配电网自动化是以实时方式就地或远方对配电网进行数据收集、控制、调节和事故处理的技术，其目的在于保证配电网安全经济运行，保证电压质量，降低电能损耗、快速处理、提高供电可靠性。
配电网自动化应具备以下功能：
1.通过实时监控系统，监测每条线路上的负荷运行情况，及时发现不安全因素，消除事故隐患，使配电网安全运行；
2.通过系统监测功能及时发现用户计量表故障，防止窃电，避免用电量损失；
3.具备可靠的、高速率的通讯；
4.具备完善的、能识别故障电流的、满足室外恶劣环境的故障控制器fdr，以及实现断路器远方操作的rtu；
5.能通过系统监测功能及时计算线路线损，使线路能在最佳的经济状态下运行；
6.系统的电量控制和功率控制可促进电费回收；
7.配电网自动化的主站系统应具有扩充性和开放性功能，主站软件功能完善，硬件上有足够的处理速度。
三、配电网自动化的技术要求
1.对配电网络的要求
要求建立本县区域内接线合理、结构牢固的10伏配电网络，其供电电源点、供电半径、导线截面、导线架设、设备装备水平等应满足配电网自动化的技术要求；满足正常情况下的供电可靠、损耗小、运行稳定、电能质量高的要求；还应满足在环网供电情况下出现故障时，能够进行故障定位和隔离，并改变负荷供电路径；能够解除分支线路过负荷，实现平衡负荷、保证电压质量、降低损耗。
2.主站控制中心的必备技术要求
县城面积一般不大，因而县城配电网接线比较简单，重点用电大户较少，因此只需建立主站控制中心，没必要建立分区站。
也就是所有的rtu、ftu、ttu都受主站控制中心的领导，可以直接进行通讯联络。
主站应满足下面三个条件：
具有实时监控功能（scada），能采集处理整个系统终端传上来的实时数据，完成事故报警，远程控制，故障判断、隔离，非故障区域的供电恢复。
具有配电设施和地理信息管理（am/fm/gis）功能，以地理图为
背景对配电设备、配电网络进行分层次管理，包括查询、统计，地理信息系统能共享scada系统的数据。
3.主要设备选择分析
配电网设备包括架空线（电缆）、绝缘线、开关设备（断路器、重合器、分段器、熔断器、隔离开关）、电能计量仪器仪表、变压器、rtu、计算机及通信设备等。
因为配电网设备大多是分散在户外恶劣环境中，对远动设备（rtu、ftu、ttu）、开关设备、控制器、通讯终端等相关设备提出了更高的要求，必须满足高低温变化（-20o～+75o ）、湿度、淋雨、抗凝露、抗老化、抗风沙等技术要求。
所以一定要严抓质量关，选用的设备功能、技术、运行稳定可靠等重要项目通过正规的试验后仍符合相关规范和要求。
3.1开关设备
在配电线路上使用的开关设备，应具有电动、手动操作的双重功能，且合闸与分闸速度不应受到外界人为因素的影响。
配电线路上用配电断路器宜采用真空型，应符合配电网自动化的规范，能自行隔离线路故障，不会影响到变电所内部。
若选择的配电网自动化方案一次设备与通信软件不能同时完成时，应选用重合器方案，重合器可以选用自具功能、机电一体化的sf6重合器，其优点是自具保护控制功能、整体灵活方便。
也可选用真空开关配电保护控制器组合成重合器。
配电网采用的真空分段器应具有远动的就地遥控、电动、手动操作功能，并按要求在两侧加装明显断开点和保护装置。
3.2保护装置
配电网用的重合器、断路器必须配有可靠的保护装置。
保护装置必须经过严格的试验，使用的环境温度应满足-20o～+75o及湿度95%的要求，并应具有防电磁干扰的性能、具有远动通信功能和接口，能对配电线路故障进行监测、判断和执行。
保护装置应是一个独立的单元，可与断路器一体化安装或分体安装。
3.3远动设备
远动系统中最重要的设备是配网自动化终端装置ftu，该设备的选型应具有高速故障检测要求，实现实时分析、采样、判断故障、信息上报等，总之是充当检测故障、隔离故障、恢复故障执行机构的角色；具有操作监视和数据保护功能，其工作电源由同段配变提供。
3.4通信系统建设
配电自动化系统应根据系统的规模配置相应的计算机硬件，主站系统应采用双机备用方式。
其软件要成熟稳定，并具备以下功能：具有国际标准化平台机网络数据接口，能够与scada、mis及其它管理系统方便地实现数据共享；地理信息管理应包括电力设备分布、供电区域划分等与地理有关的供电信息管理；设备信息管理应包括各种电力设备的数量、型号、使用年限；实时监控应包括通过rtu及通信环节对线路配电断路器、配电变压器进行实时监测与控制；具有四遥功能，并有相应的系统完成对故障的诊断及隔离；进行负荷情况分析，合理控制负荷；配电网络管理主要对配电网的结构进行管理，包括断路器开、合状态以及配电设备的运行、检修、
备用状态。
