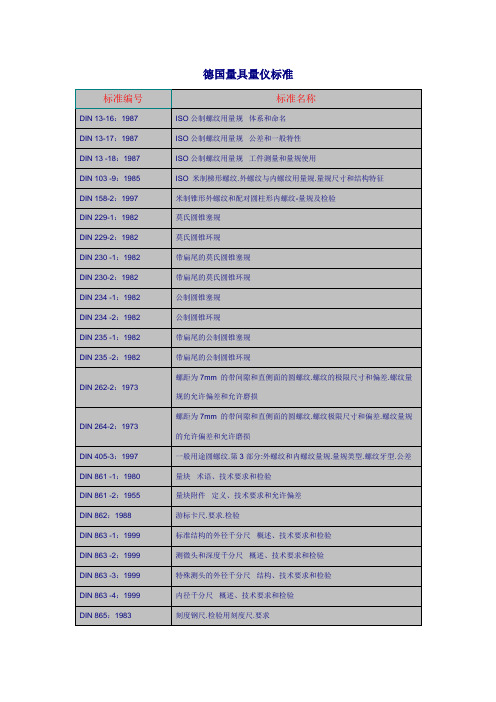

DIN 405-3-1997 通用圆螺纹.第3部分外螺纹和内螺纹量规.量规类型.螺纹牙型.公差

螺纹牙规螺纹牙规只是螺纹量规的别称，有螺纹塞规（栓规）及螺纹环规；此外光滑环规、三针、针式光滑塞规等等都是围绕孔与螺纹为主的检测工具。

我司所出售的螺纹栓牙规（塞规）、环牙规（环规），技术过硬、专业程度高、交货快捷，是最具专业的螺纹牙规（量规）供应商，深受客户信赖，是众多客户的理想选择；亦可根据用户需求量身订做。

本页主要是为了描述一下用于检测螺纹、孔的量具，牙规也属于量具。

螺纹牙规是用来检测螺纹的检测工具，分塞规（栓规）和环规两种，分别用于螺纹的内（母）螺纹和外（公）螺纹，被检测的螺纹众多(美国标准统一制螺纹、普通螺纹、美制管螺纹、英制螺纹、API石油螺纹------），使用前经相关检验计量机构检验计量合格后，方可投入生产现场使用；此外你必须还得分清通规和止规，还有注意螺纹的精度等级。

一：螺纹塞规（栓规），一般同一个规格有两件作为一套同时使用，分别是通规和止规。

1、用通规试拧，如果不能拧进就不合格，此时就不必要再用止规了，因为它已经是不良品了。

2、用通规试拧，如果能够拧进，再用止规拧，如果止规也能拧进，那就不合格。

3、用通规试拧，如果能够拧进，再用止规拧，如果止规不能拧进或只拧进一两个牙那就是合格。

二：螺纹环规，也是两件作为一套使用，通规和止规。

1、通规先清理干净被测螺纹油污、杂质，然后用母指与食指转动通端与被测螺纹，使其在自由状态下旋合通过螺纹长度，判定是否合格。

2、止规清理干净被测螺纹油污及杂质，止端与被测螺纹对正后，用大母指与食指转动止端和被测外螺纹，旋入螺纹长度在2个螺距之内为合格，旋入螺纹过多即为不良品。

备注：以上所说只适用于公制、美制、英制的普通机械连接螺纹及美英制非螺纹密封量规的使用方法，不适合锥度螺纹量规，锥度量规是以基准位置检测。

三：维护与保养1、牙规也是量具的一部分，牙规使用完毕后，应及时清理干净测量部位附着物。

2、生产现场在用牙规时，应轻拿轻放，以防止磕碰而损坏测量表面。

3、严禁将牙规作为切削工具强制旋入螺纹或挤出螺纹，避免造成早期磨损。

最新GB公制螺纹标准普通螺纹标准规格表普通螺纹基本尺寸（mm）普通螺纹基本尺寸（mm）公称直径螺距p 中径小径公称直径螺距p 中径小径1 0.25 0.838 0.729 22 1.5 21.026 20.3761.2 0.25 1.038 0.929 222.5 20.376 19.2941.4 0.3 1.205 1.075 24 2 22.701 21.8351.6 0.35 1.373 1.221 24 3 22.051 20.7522 0.4 1.740 1.567 27 2 25.701 24.8352.5 0.45 2.208 2.013 27 3 25.051 23.7523 0.5 2.675 2.459 30 2 28.701 27.8353.5 0.6 3.110 2.850 30 3.5 27.727 26.2114 0.7 3.545 3.242 33 2 31.701 30.8354.5 0.75 4.013 3.688 33 3.5 30.727 29.2115 0.8 4.480 4.134 36 3 34.051 32.7526 1 5.350 4.917 36 4 33.042 31.6708 1 7.350 6.917 39 3 37.051 35.7528 1.25 7.188 6.647 39 4 36.042 34.67010 1 9.350 8.917 42 3 40.051 38.75210 1.25 9.188 8.647 42 4.5 39.077 37.12910 1.5 9.026 8.376 45 3 43.051 41.75212 1.25 11.188 10.647 45 4.5 42.077 40.12912 1.5 11.026 10.376 48 3 46.051 44.75212 1.75 10.863 10.106 48 5 44.752 42.58714 1.5 13.026 12.376 52 4 49.402 47.67014 2 12.701 11.835 52 5 48.752 46.58716 1.5 15.026 14.376 58 4 53.402 51.67016 2 14.701 13.835 58 4.5 52.428 50.04618 2.5 16.376 15.294 60 4 57.402 55.67020 1.5 19.026 18.376 60 5.5 56.428 54.04620 2 18.701 17.835 64 4 61.402 59.67020 2.5 18.376 17.294 64 6 60.103 57.505螺纹基本知识一、螺纹的名词术语螺纹：在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。

工作螺纹量规的使用规定1.目的对工作量规使用进行维护保养，主要降低和减少工作螺纹量规使用时的磨损量，确保工作螺纹量规使用有效质量，延长使用期限，降低量具费用支出，为公司节约成本。

2. 适用范围本规定适用于公司所有套管螺纹工作量规，圆螺纹油管螺纹工作量规，钻具接头螺纹工作量规的使用。

3. 工作职责管体螺纹检验，接箍螺纹检验，成品检验，钻杆接头螺纹检验，钻杆成品检验的使用和保管人员。

4. 工作程序4.1.1 总则螺纹工作量规按API技术标准制作，由具有资质国家认可的单位进行检验测试，并出具检验报告。

对合格螺纹工作量规的贮存，保养，维护应按计量器具管理要求进行。

其属非常精密量具，价格昂贵。

4.2 使用规定4.2.1 借用要求螺纹工作量规由计量室统一管理，各使用岗位根据生产需要到计量室借用。

借用人必须按《量具量规管理卡》上的内容具体填写，如：规格、编号等，（中夜班由巡检负责领用）用完后由各班班长和巡检负责催促使用人及时归还并签字。

4.2.2专人使用和保管1）领用量规时必须检查量规的修正值是否在合格公差范围内。

2）各检验班组对领用的螺纹工作量规由各螺纹检验岗位人员保管，使用时经常清洗擦拭量规保持清洁干净，勿杂质异物，并轻涂均匀润滑防绣油使其保持润滑防绣，上规减少磨损不易死扣。

3）下班交班前或用完之后清洗干净放到不易滑落的固定位置，并和下一个班的使用人员进行全面细致的交接。

以免产生纠纷。

4.3 校验周期及规定1)校验周期：1.1正常情况下螺纹工作量规使用3000次左右应进行一次校验，由使用人员或现场计量人员进行替换送至总计量室，恒温等时4小时以上，由具有量规校准资质的人员进行一次校准，出具数据，交给现场计量人员进行分配使用。

1.2非正常情况下或未使用到3000次左右，使用人员由于失误导致跌落，撞击，卡死/错扣，加热，野蛮操作量规的行为，或对比发现数据不准，应立即停止继续使用，并通知现场计量人员，送至总计量室，由总计量室人员向上级进行汇报，作进一步的处理或校准。

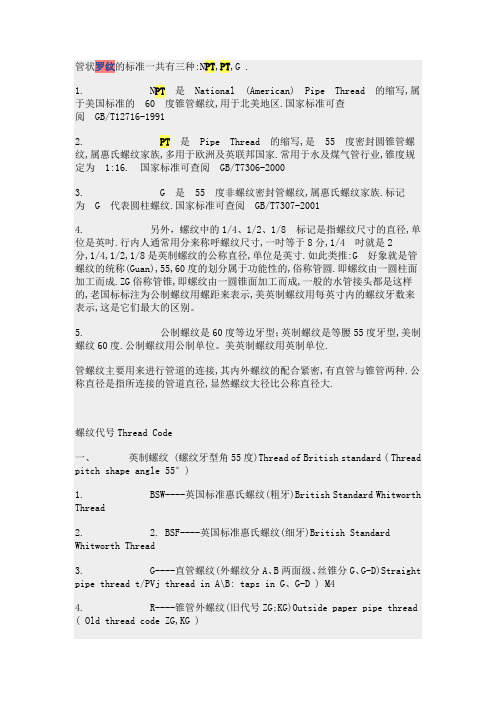

管状罗纹的标准一共有三种:N PT,PT,G .1. N PT是 National (American) Pipe Thread 的缩写,属于美国标准的 60 度锥管螺纹,用于北美地区.国家标准可查阅 GB/T12716-19912. PT是 Pipe Thread 的缩写,是 55 度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业,锥度规定为 1:16. 国家标准可查阅 GB/T7306-20003. G 是 55 度非螺纹密封管螺纹,属惠氏螺纹家族.标记为 G 代表圆柱螺纹.国家标准可查阅 GB/T7307-20014. 另外，螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英吋.行内人通常用分来称呼螺纹尺寸,一吋等于8分,1/4 吋就是2分,1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸.如此类推:G 好象就是管螺纹的统称(Guan),55,60度的划分属于功能性的,俗称管圆.即螺纹由一圆柱面加工而成.ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,老国标标注为公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别。

5. 公制螺纹是60度等边牙型；英制螺纹是等腰55度牙型,美制螺纹60度.公制螺纹用公制单位。

美英制螺纹用英制单位.管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种.公称直径是指所连接的管道直径,显然螺纹大径比公称直径大.螺纹代号Thread Code一、英制螺纹 (螺纹牙型角55度)Thread of British standard ( Thread pitch shape angle 55°)1. BSW----英国标准惠氏螺纹(粗牙)British Standard Whitworth Thread2. 2. BSF----英国标准惠氏螺纹(细牙)British Standard Whitworth Thread3. G----直管螺纹(外螺纹分A、B两面级、丝锥分G、G-D)Straight pipe thread t/PVj thread in A\B: taps in G、G-D ) M44. R----锥管外螺纹(旧代号ZG;KG)Outside paper pipe thread ( Old thread code ZG,KG )5. RC----锥管内螺纹(旧代号ZG;KG)Inside taper pipe thread ( Old thread code ZG,KG )二、美制螺纹(螺纹牙型角60度)Thread of American standard ( Thread pitch shape angle 60° mH&amp;1. UNC----统一制粗牙螺纹(代替NC)Unified coarse pitch thread ( Instead of NC )2. UNF----统一制细牙螺纹(代替NF)Unified fine pitch thread ( Instead of NF )3. UNEF----统一制超细牙螺纹Unified superfine pitch thread +]4. UN-----统一制不变螺距螺纹Unified thread Z|]5. UNS----统一制特殊螺纹Unified Special thread6. N PT----一般用途锥管螺纹(旧代号Z;K)Taper pipe thread for general purpose ( Old ,k.BZUtt$ <br>thread code Z,K )7. NPSC----管接头直管内螺纹Internal straight pipe thread for connection 、8. NPSM----设备上自由配合,机械连接用直管螺纹Straight pipe thread for general purpose9. N PT F----干密封锥管螺纹Dryseal taper pipe thread10. NPSF----干密封燃油直管螺纹Dryseal straight pipe internal thread11. NGT----气瓶用锥螺纹Special thread for gas cylinder三、米制螺纹Metric thread1. ZM-----米制锥管螺纹 Metric taper pipe thread四、其它螺纹Other threads1. SM----缝纫机螺纹Thread for sewing machinePZ----气瓶用锥螺纹Special thread for gas cylinderBSP确实是英制管螺纹。

螺纹量规介绍：螺纹量规是测量内螺纹尺寸的正确性的工具bai。

螺纹量规有环规和塞规，环规检测外螺纹尺寸，塞规检测内螺纹尺寸。

不论是环规或是塞du规都有检测*极限尺寸和*小极限尺寸的检验量具构成。

螺纹塞规用于综合检验内螺纹，螺纹环规用于综合检验外zhi螺纹。

螺纹量规是测量内螺纹尺寸的正确性的工具。

螺纹量规的种类繁多，从形状上可分为普通粗牙dao、细牙和管子螺纹三种。

螺距为0.35毫米或更小的回，2级精度及高于2级精度的和螺距为0.8毫米或更小的3级精度的塞规都没有止端测头。

100毫米以下的答为锥柄螺纹量规。

100毫米以上的为双柄螺纹量规一、螺纹量规紧密距（Stand-off）：（1）定义GB/T 9253.1-1999定义比较合理,即在规定条件下旋合的内外锥螺纹其规定测量点或面之间的轴向距离。

该定义源自《美国联邦螺纹标准手册H28》，指内外锥螺纹零件或量规以某一规定扭矩或其它规定条件装配时在指定基准点之间产生的轴向错开距离.螺纹塞规是测量内螺纹尺寸的正确性的工具，可分为普通粗牙、细牙和管子螺纹三种。

（2）正负号的确定钻具内螺纹检验时，塞规大端面凸出台肩面为正号，反之为负号；油套管外螺纹检验时，管子小端凸出环规小端面为负号，反之为正号。

（3）以前对P1值正负争执比较激烈，现在基本统一（有三种观点）。

（4）凸出量与紧密距不能等同。

长圆螺纹套管用短环规检验时测量凸出量来间接控制紧密距，凸出量越长，紧密距越小。

（5）特殊规格短圆螺纹套管检验时紧密距要会确定公差范围，否则会造成误判。

（6）不同钢级手紧紧密距牙数A不同，在确定紧密距范围时尤其使用美国进口带刻线塞规时要注意区别。

（7）短环规检验长圆螺纹套管时管端凸出量范围为（L1长-L1短）-P1±1P。

但选取L1长、L1短时要注意，这个公式交代的不够清楚，如果改为：（L4长-L4短）-P1±1P,对L4长、L4短作一解释，就不会出现疑惑了。

德国标准和国际标准、中国标准中英文对照表发布日期：2007-03-14 浏览次数：829德国标准和国际标准、中国标准中英文对照表序号德国标准中文品名英文品名国际标准中国标准Item DIN-Standard Description in Chinese Description in English ISO-Standard GB-Standard 1DIN1圆锥销taper pins ISO2339GB117 2DIN7圆柱销parallel pins ISO2338GB119-86 3DIN84开槽圆柱头螺钉slotted cheese head screws ISO1207GB65-85 4DIN85开槽盘头螺钉slotted pan head screws ISO1580GB67-85 5DIN93单耳止动垫圈tab washers GB854 6DIN94开口销split cotter pins ISO1234GB91 7DIN95开槽半沉头木螺钉slotted raised csk head wood screws GB101 8DIN96开槽半圆头木螺钉slotted round head wood screws GB99 9DIN97开槽沉头木螺钉slotted countersunk head wood screws GB100 10DIN125-A平垫plain washers ISO7089GB97.1-85 11DIN125-B平垫(带倒角)mediun washers ISO7090GB97.2-85 12DIN126平垫plain washers ISO709113DIN127-A重型弹垫spring lock washers,tang ends GB7244 14DIN127-B标准弹垫spring lock washers,square ends GB93-87 15DIN128-A鞍形弹垫single coil spring lock washers GB7245-87 16DIN137-A弹簧止动垫圈curved spring washers17DIN137-B波形弹垫wave spring washers GB955 18DIN186T型方颈螺栓T-head bolts with square neck GB37-88 19DIN188T型双接头螺栓T-head bolts with double nip20DIN258螺纹圆锥销taper pins with threaded end ISO873721DIN261T型头螺栓T-head bolts22DIN315AF蝶型螺母(美制)wing nuts amercia form23DIN315DF蝶型螺母(德制)wing nuts germany form GB62-88 24DIN316AF蝶型螺钉(美制)wing screws amercia form25DIN317DF蝶型螺钉(德制)wing screws germany form26DIN319圆球型盖型螺母ball knobs27DIN404开槽带孔球面圆柱头螺钉slotted capstan screws GB832-8828DIN417开槽长圆柱端紧定螺钉slotted set srews with full dog point ISO7435GB75-85 29DIN427开槽平端紧定螺钉(半牙)slotted set srews with chamfered end ISO2342GB73-85 30DIN431小六角特薄细牙螺母pipe nuts with thread GB808-88 31DIN432外舌止动垫圈external tap GB856-88 32DIN433小垫圈(用于圆柱头螺钉)washers for cheese head screws ISO7092GB848-95 33DIN434方斜垫圈(U型)square taper washers for U-section GB852-88 34DIN435方斜垫圈(I型)square taper washers for I-sections GB852-88 35DIN436方垫圈square washers36DIN438开槽凹端紧定螺钉slotted set with cup point ISO7436GB74-85 37DIN439六角薄螺母hexagon thin nuts ISO4035GB6172-86 38DIN439细牙六角薄螺母hexagon thin nuts ISO8675GB6173-86 39DIN440木螺钉专用垫圈rounds washers for wood constructions ISO709440DIN443密封帽sealing caps,push-in type41DIN444活节螺栓B 型eye bolts form B GB798-88 42DIN462内舌止动垫圈internal tab washers43DIN463双耳止动垫圈washers with two taps GB855-88 44DIN464滚花高头螺钉knurled thumb screws with collar GB834-88 45DIN465开槽滚花高头螺钉slotted knurled thumb screws with collar46DIN466滚花高螺母knurled thumb nuts with collar GB806-88 47DIN467滚花薄螺母knurled thumb thin nuts GB807-88 48DIN470锁紧垫圈sealing washers49DIN471轴用弹性挡圈retaining rings for shafts(external),circlips GB894.1-86 50DIN472孔用弹性挡圈retaining rings for bores(internal),circlips GB893.1-86 51DIN478方头带垫螺栓square head bolts with collar52DIN479方头圆柱底端螺栓square head bolts with half dog point53DIN480方头带垫半圆底端螺栓square head bolts with collar,half dog point and rounded end54DIN508T型槽螺母T-slot nuts ISO29955DIN525单头螺柱single end studs56DIN529地脚螺栓masonry bolts GB799-88 57DIN546带槽圆螺母slotted round nuts GB817-76 58DIN547端面带孔圆螺母round nuts with drilled holes in one face GB815-88 59DIN551开槽平端紧定螺钉slotted sit screws with flat point ISO4776GB73-85 60DIN553开槽锥端紧定螺钉slotted set screws with cone point ISO7434GB71-8561DIN555六角螺母hexagon nuts ISO403462DIN557方螺母-C square nuts GB39-88 63DIN558六角头螺钉hexagon screws ISO401864DIN561六角头圆柱端紧定螺钉hexagon set screws with full dog point65DIN562薄型方螺母-B square nuts without bevel(pressed nuts)66DIN571六角头木螺钉hexagon head wood screws (coach screws)GB102-86 67DIN580吊环螺钉lifting eye bolts ISO3266GB825-76 68DIN582吊环螺母lifting eye nuts69DIN601六角头螺栓hexagon bolts ISO401670DIN603大半圆头方颈螺栓(马车螺栓)mushroom head square neck bolts (carriagebolts)ISO8677GB14-8871DIN604沉头带插销马车螺栓flat countersunk nib bolts72DIN605沉头长方颈马车螺栓flat countersunk long square neck bolts73DIN607半圆头带插销马车螺栓cup head nib bolts74DIN608沉头短方颈马车螺栓flat countersunk short square neck bolts75DIN609六角头精配螺栓（长螺纹）hexagon fitted bolts,long thread76DIN610六角头精配螺栓（短螺纹）hexagon fitted bolts,short thread77DIN653滚花平头螺钉knurled thumb screws thin type GB835-88 78DIN660半圆头铆钉round head rivets ISO1051GB867-86 79DIN661沉头铆钉contersunk head rivets ISO1051GB869-86 80DIN662半沉头铆钉raised contersunk head rivets ISO105181DIN674大扁头铆钉mushroom head rivets ISO105182DIN703重型侧面带孔圆螺母adjusting rings,heavy range (shafting collars)83DIN705侧面带孔圆螺母adjusting rings,light range (shafting collars)GB816-88 84DIN741卡头wire rope clips85DIN787T型槽螺钉T-slot screws ISO29986DIN835双头螺柱（牙长=2D）studs-metal (end=2d)GB900-88 87DIN906内六角锥型闭锁螺钉hexagon socket pipe plugs,conical thread88DIN908内六角直型闭锁螺钉hexagon socket screw plugs,cyl. thread89DIN909外六角锥型闭锁螺钉hexagon head pipe plugs,conical thread90DIN910外六角直型闭锁螺钉hexagon head screw plugs,cyl.thread91DIN911内六角扳手socket wrenches ISO293692DIN912内六角圆柱头螺钉hexagon socket cap screws ISO4762GB70-85 93DIN913内六角平端紧定螺钉hexagon socket set screws with flat point ISO4026GB77-8594DIN914内六角尖端紧定螺钉hexagon socket set screws with cone point ISO4027GB78-8595DIN915内六角圆柱端紧定螺钉hexagon socket set screws with dog point ISO4028GB79-8596DIN916内六角凹端紧定螺钉hexagon socket set screws with cup point ISO4029GB80-8597DIN917薄型盲螺母hexagon cap nuts98DIN920开槽小圆柱头螺钉slotted short cheese head screws99DIN921开槽大圆柱头螺钉slotted large cheese head screws GB838-88 100DIN923开槽圆柱头轴肩螺钉slotted pan head screws with shoulder GB830-88 101DIN927开槽无头轴肩螺钉slotted shoulder screws102DIN928焊接方螺母square weld nuts GB/T13680-92 103DIN929焊接六角螺母hexagon weld nuts GB/T13681-92 104DIN931六角头螺栓（半牙）hexagon head screws ISO4014GB5782-86 105DIN933六角头螺栓（全牙）hexagon head screws ISO4017GB5783-86 106DIN934六角头螺母(1型)hexagon full nuts ISO4032GB6170-86 107DIN934细牙六角头螺母(1型)hexagon full nuts ISO8673GB6171-86 108DIN935开槽六角螺母hexagon slotted and castle nuts ISO7035GB6178-86 109DIN936六角头薄螺母hexagon thin nuts ISO4035GB6172.1-86 110DIN937六角头开槽薄螺母hexagon thin slotted and castle nuts ISO7038GB6181-86 111DIN938双头螺距（牙长=1D）studs metal (end=1d)GB897-88 112DIN939双头螺距（牙长=1.25D）studs metal (end=1.25d)GB898-88 113DIN940双头螺距（牙长=1.5D）studs metal (end=1.5d)114DIN960六角头细牙螺栓（半牙）hexagon head bolts,metric fine pitch thread ISO8765GB5785-86 115DIN961六角头细牙螺栓（全牙）hexagon head bolts,metric fine pitch thread ISO8676GB5786-86 116DIN962头部穿孔六角头螺栓additional shapes and versions for bolts117DIN963开槽沉头螺钉slotted countersund head screws ISO 2009GB68-85118DIN964开槽半沉头螺钉slotted raised countersunk oval head screws ISO 2010GB69-85119DIN965十字槽沉头螺钉cross recessed countersunk head screws ISO7046GB819-85 120DIN966十字槽半沉头螺钉cross recessed raised countersunk head screws ISO7047GB820-85 121DIN970六角头螺母hexagon nuts type-1122DIN971六角头螺母hexagon nuts type-2123DIN972细牙六角头螺母(2型)hexagon nuts with fine thread ISO8674GB6176-86 124DIN975牙条(全螺纹)threaded rods(studdings)GB15389-94 125DIN976螺纹销threaded pins(stud bolts)126DIN979六角头开槽薄螺母（2型）hexagon thin slotted and castle nuts127DIN980全金属六角锁紧螺母（1型）prevailling torque type hexagon nuts,all metallnutsISO7199GB6184-86128DIN981圆螺母locknuts ISO2982GB812-88129DIN982六角头尼龙锁紧螺母prevailling torque type hexagon nuts,heavy type,with nylon insertISO7040GB889.1-86130DIN985六角头薄型尼龙锁紧螺母prevailling torque type hexagon nuts,heavy type,with nylon insertISO10511GB6172.2-86131DIN986六角盖型尼龙锁紧螺母prevailling torque typedomed capnuts with nylon insert132DIN988配合垫片shim rings133DIN1052木材连接用垫片washers for timber connectors134DIN1151沉头钢钉round plain head nails135DIN1440销钉专用垫片A型plain washers for clevis pins(A型)ISO8738136DIN1441销钉专用垫片plain washers for clevis pins137DIN1444带头销钉clevis pins with head ISO2341138DIN1471圆锥型槽销grooved pins,taper grooved ISO8744GB/T13829.2 139DIN1472圆锥型槽销(半槽)grooved pins,taper grooved half length ISO8745GB/T13829.2 140DIN1473平行槽销(带倒角)grooved pins,parallel grooved full length ISO8740141DIN1474前端凹槽槽销grooved pins,reserve grooved half length ISO8741142DIN1475中部凹槽槽销grooved pins,centre grooved ISO8742143DIN1476圆头槽销grooved pins with round head ISO8746GB/T13829.3 144DIN1477沉头槽销grooved pins with countersunk head ISO8747145DIN1479六角螺母棒turnuckles(centre parts),made out of hexagon bar146DIN1480花篮螺栓turnuckles with eye bolt and hook bolt147DIN1481弹性圆柱销spring pins,heavy type ISO8752GB879-86 148DIN1587组合式盖型螺母hexagon domed cap nuts GB802-88 149DIN1804开槽圆螺母（配合沟头扳手）slotted round nuts for hook spanner150DIN1816圆螺母（带插销孔）round nuts with set holes151DIN2093盘型弹簧垫圈disc springs152DIN3017喉箍hose clamps153DIN3404润滑油嘴（旋扭头）lubricating nipples,button head154DIN3567管夹shackles for conduilts155DIN3570U型螺栓stirrup bolts(U-bolts)156DIN6319球面垫圈spherical washers,conical seats GB849-88 157DIN6325圆柱销parallel pins ISO8734158DIN6330厚六角螺母hexagon nuts ,1.5d GB56-88159DIN6331厚六角法兰面螺母hexagon nuts ,1.5d with collar GB6177-86 160DIN6334长六角螺母hexagon nuts ,3d161DIN6797-A外齿锁紧垫圈external teeth lock washers GB862.1-87 162DIN6797-I内齿锁紧垫圈internal teeth lock washers GB861.1-87 163DIN6798-A外锯齿锁紧垫圈external teeth serrated lock washers GB862.2-87 164DIN6798-I内锯齿锁紧垫圈internal teeth serrated lock washers GB861.2-87 165DIN6799开口挡圈retaining rings for shafts(E-rings),circlips GB896-76166DIN6885平键（A型）parallel keys(form A )ISO773/2491167DIN6888半圆键woodruff keys ISO3912168DIN6899嵌环（支撑环）thimbles169DIN6900机器螺钉和垫圈组合件screws and washers assemblies GB9074.1-.17 170DIN6901自攻螺钉和垫圈组合件tapping screws and washers assemblies GB9074.18-.23171DIN6912薄型带孔内六角圆柱头螺钉hexagon socket head cap screws with hole,low head172DIN6914大六角头螺栓hexagon head bolts with large head(friction grip bolts)173DIN6915大六角螺母hexagon nuts with large wideth across flat(friction grip nuts)174DIN6916大垫圈round washers for friction grip bolts175DIN6917楔型方垫圈spuare taper washers for friction grip bolts on T-sections176DIN6923六角法兰面螺母hexagon flange nuts ISO4161GB6177-86177DIN6925全金属六角锁紧螺母(2型）prevailing torque type hexagon nuts,all metallicnutsISO7042GB6185.1-2000178DIN7337开口型抽芯铆钉（沉头、扁圆头）blind rivets GB12617/12618179DIN7338扁平头半空心/全空心铆钉rivets for brake and clutch lining GB875/975-86 180DIN7343螺旋夹紧销spiral pins ISO8750181DIN7346轻型弹性圆柱销spring pins,light type ISO13337182DIN7349重型弹性圆柱销用垫圈washers for bolts with heavy type spring pinss183DIN7500ISO公制螺纹螺钉(多种头型)threadforming screws for ISO-metric thread184DIN7504自攻自钻螺钉(多种头型)self-drilling tapping screws185DIN7513开槽切削螺纹螺钉(多种头型)thread cutting screws186DIN7516十字槽切削螺纹螺钉(多种头型)thread cutting screws cross recess187DIN7965T型四爪螺母tee nuts with pronge188DIN7968钢结构用六角头螺栓连接副hexagon head fitted bolts for steel structures GB1228/1229/1230 189DIN7971开槽盘头自攻螺钉pan head tapping screws with slot ISO1481GB5282-85190DIN7972开槽沉头自攻螺钉countersunk flat head tapping screws with slot ISO1482GB5283-85191DIN7973开槽半沉头自攻螺钉raised countersunk oval head tapping screws withslotISO1483GB5284-85192DIN7976六角头自攻螺钉hexagon tapping screws ISO1479GB5285-85193DIN7980圆柱头螺钉用弹簧垫圈spring lock washers for screws with cylindricalheadsISO8738194DIN7981十字槽盘头自攻螺钉pan head tapping screws with cross recessed ISO 7049GB845-85195DIN7982十字槽沉头自攻螺钉countersunk flat head tapping screws with crossrecessedISO7050GB846-85196DIN7983十字槽半沉头自攻螺钉raised countersunk oval head tapping screws withcross recessedISO7051GB847-86197DIN7984薄型内六角圆柱头螺钉hexagon socket head cap screws with，reduced head198DIN7985十字槽盘头螺钉pan head screws with cross recessed ISO7045GB818-85199DIN7989钢结构用垫圈washers for steel structures GB1230-84 200DIN7990钢结构用六角头螺栓hexagon head bolts for steel structures GB1229-84 201DIN7991内六角沉头螺钉hexagon socket countersunk head screws ISO10642GB/T70.3-2000 202DIN7993轴用钢丝挡圈roundwire snap rings for shafts GB895.2-86203DIN7995十字槽半沉头木螺钉cross recessed raised countersunk head woodscrewsGB952-86204DIN7996十字槽圆头木螺钉cross recessed round head wood screws GB950-86 205DIN7997十字槽沉头木螺钉cross recessed countersunk head wood screws GB951-86 206DIN8140螺纹护套（普通\自锁等）ciol inserts,coarse,fine thread,silf locking207DIN9021大外径垫圈washers,outside diameter appro.3d ISO7093GB96-85 208DIN11024弹簧卡子spring cotter for a bolt209DIN13257平板螺栓belting bolts (elevator bolts)210DIN18182干壁钉（墙板钉）dry wall screws211DIN28129环型螺母lifting nuts(eye nuts)GB63-88 212DIN70952圆螺母用止退垫圈tab washers for slotted round nuts GB858-88。

第一章 螺纹量规的基本知识螺纹量规是检验螺纹尺寸是否符合规定的量规。

螺纹塞规用于检验内螺纹。

螺纹环规用于检验外螺纹。

§1—1 螺纹概述螺纹是一种重要的、常用的结构要素。

螺纹主要用于结构联接、密封联接、传动、读数和承载等场合。

从一般使用条件到恶劣条件（高温、高压、严重腐蚀），从粗糙级别到很精密，从日常生活用品到精密机械，总之应用广泛。

螺纹按截形分，三角形（等边、等腰、锯齿等）和特形（如圆弧）螺纹。

螺纹又分圆柱和圆锥螺纹。

一、圆柱螺纹1、普通螺纹（又称米制或公制螺纹）轴向截形为等边三角形（基本牙型为平顶），牙型角60°。

新标GB192～197。

旧标GB192～197—63。

旧标分1、2和3级。

细牙还有2a级。

新标内螺纹4～8级，外螺纹3～9级。

2、美标统一螺纹（又称60°英制螺纹）轴向截形为等边三角形（基本牙型为平顶），牙型角60°。

它是美、英和加拿大制定的60°英制系列螺纹。

美国联邦标准FED－STD－H28 / 2～3、美国国家标准ANSI B1.1。

它有UNC、UNF、UNEF、UN、UNS系列(旧标分别为NC、NF、NEF、N、NS)。

外螺纹级别1A～3A，内螺纹级别1B～3B。

3级最精密。

常用2级。

3、非螺纹密封的管螺纹（旧标称圆柱管螺纹）。

轴向截形为等腰三角形（基本牙型为圆顶圆底），牙型角55°。

新标GB7307。

旧标ГОСТ 6357—52。

旧标分2和3级。

新标外螺纹分A和B级，内螺纹分标准级（无代号）和D级。

为了避免英寸符号“″”的出现，去掉它后只留下螺纹公称直径数值，并把它称为尺寸代号。

对于所述管螺纹，其尺寸代号为英寸公称孔径。

由于存在管壁厚度，因此管螺纹直径大于管螺纹公称直径。

例如，尺寸代号1（11牙/25.4mm）的管螺纹，大径33.249、中径31.77、小径30.291，这三个直径均大于管螺纹公称直径25.4。

而统一螺纹和55°英制螺纹不如此，它们的螺纹尺寸与公称直径直接相关。
