凡一商城直线导轨的重要性

直线导轨研究报告
直线导轨是一种机械加工设备常用的零部件，在机械加工设备的运动控制中起到了至
关重要的作用。

本文将对直线导轨的结构、功能以及应用领域进行介绍和分析，并探讨直
线导轨未来的发展方向。

一、直线导轨的结构和功能
直线导轨是由导轨和导向体组成的，导轨为平面结构，导向体则为一个具有良好耦合
性的部件。

结构上，导轨一般采用钢材、合金等金属材料制成，导向体则采用高分子材料
制成。

直线导轨的主要功能是保证机械加工设备在高速运动时的精度和稳定性，避免振动和
位移等不良影响。

直线导轨的优劣决定了设备加工的精度和效率，常被用于加工机床、数
控机床、自动化生产线等设备中。

二、应用领域
1、工业机械制造
直线导轨在工业机械制造领域的应用非常广泛，例如智能制造、数控加工、机器人制
造等。

直线导轨可以保证机械设备的稳定性和精度，可以提高机械设备的寿命和效率。

2、半导体生产设备制造
直线导轨在半导体生产设备制造领域也有重要应用，一些高精度设备需要用到高精度
的直线导轨。

例如光刻机、离子注入机、薄膜制备设备等，这些设备对于加工精度要求非
常高，使用直线导轨可以保证设备的高精度加工。

3、医疗器械制造
三、直线导轨的未来发展方向
1、高速化
随着工业自动化的发展和生产效率的提高，对于加工设备的速度和精度要求越来越高，未来直线导轨的发展将朝着高速化方向发展。

2、高精度化
3、多功能化
随着智能制造和工业4.0的推进，未来的直线导轨会具备更多的功能，例如自动修整、故障诊断等功能，可以使直线导轨的使用更加方便和智能化。

直线导轨：直线导轨在应用中考核的6个要素在各类机械设备、数控机床、精密机械等行业中，直线导轨都扮演着重要的角色。

直线导轨的好坏不仅关系着机器设备的运行效率和准确性，还关系着工业领域产品的质量和国家的经济发展。

因此，在选购和使用直线导轨时，需要考虑到以下6个要素。

1. 精度直线导轨的精度是影响机器工件加工精度的重要因素。

在选购直线导轨时，需要注意其精度等级。

一般情况下，加工精度要求高的机器设备需要使用精度等级较高的直线导轨，如高精度机床常用的P级直线导轨和高速切割机常用的H级直线导轨。

2. 刚度直线导轨的刚度通常指抗弯刚度和抗扭刚度。

在轴向负载下，抗弯刚度越大，导轨的刚性越好，降低误差；在径向负载下，抗扭刚度则越来越重要，越大越好。

通常而言，刚度越高的直线导轨价格越贵，但加工精度也越高。

3. 平稳性直线导轨的平稳性可以通过测量其减速度、加速度和速度的变化来进行评估。

平稳性越好，机器设备的运行越稳定，零件加工精度就越高，因此在选购直线导轨时需要尽量选择平稳性好的产品。

4. 寿命直线导轨的寿命是其选择的重要指标之一。

一般来说，直线导轨寿命越长，机器设备的稳定性就越好，让设备能够长期稳定运行。

同时，直线导轨寿命的长短也影响了机器设备的使用成本，因为需要更换导轨的维护成本也随之增加。

5. 速度直线导轨的速度是指机器设备最高可达到的移动速度。

在设计机床时需要充分考虑机器运行的速度，因为速度会直接决定加工效率。

如果所需的加工速度太高，则需要选择速度适宜的直线导轨来满足需求。

6. 质量稳定性直线导轨的质量稳定性是指直线导轨在生产过程中，不同批次间的质量是否稳定。

一个稳定的直线导轨能够保持一定的精度和质量标准，从而让机器设备的加工效率和精度始终维持在一个高水平。

综上，以上六个要素是选择和应用直线导轨时需要考虑的重要因素。

在选购直线导轨时，要结合自身机器设备的特点和需要，以及生产工艺和成本等因素进行综合考量，选择适合的直线导轨产品来满足需求。

直线导轨总结评价引言直线导轨作为一种基础机械传动元件，广泛应用于工业自动化领域。

其优异的运动精度和刚性使得直线导轨成为现代机械设计中不可或缺的部分。

本文将对直线导轨的特性和应用进行总结和评价。

1. 直线导轨的特性直线导轨具有以下几个重要的特性：1.1 高运动精度直线导轨采用滚动滑块与导轨的几何参考面接触，并通过滚珠或滚针等滚动元件来实现相对运动。

这种设计可以大大减小滑动摩擦，提高运动的平顺性和精度。

1.2 高载荷能力直线导轨由高强度的材料制成，能够承受较大的轴向和横向载荷。

其结构设计使得载荷能够均匀分布在整个导轨上，提高了导轨的承载能力。

1.3 高刚性直线导轨具有较高的刚性，能够抵抗外部的振动和变形。

这一特性使得直线导轨在高速运动和重复定位时保持稳定性和精度。

1.4 长寿命直线导轨经过特殊的表面处理和精密的制造工艺，能够在长期使用和高负荷条件下保持较低的摩擦和磨损。

因此，它们具有较长的使用寿命。

2. 直线导轨的应用领域由于其优越的特性，直线导轨被广泛应用于以下领域：2.1 机床直线导轨可应用于各种类型的机床，如数控车床、铣床和磨床等。

它们能够提供稳定的定位精度和高速移动能力，使得机床的加工效率和精度得到提高。

2.2 自动化设备直线导轨在自动化设备中被用于实现高速定位、传输和调节等功能。

例如，直线导轨可用于自动化生产线上的输送带、机器人和搬运设备等。

2.3 光学仪器光学仪器对运动的平稳性和精确性要求较高，这使得直线导轨成为光学仪器制造中的重要组成部分。

应用直线导轨可以提高光学仪器的调节和定位精度。

2.4 电子设备直线导轨在电子设备制造中也有广泛的应用。

例如，直线导轨可用于印刷机、拼贴机和电子封装设备等，以提供高度精确的运动控制。

3. 直线导轨的优缺点直线导轨作为一种重要的传动元件，具有以下优点和缺点：3.1 优点•高精度：直线导轨能够实现高精度的定位和运动控制。

•高刚性：直线导轨具有高刚性和抗振能力，能够保持稳定的运动。

直线导轨在机床中的作用直线导轨又称滑轨、线性导轨、线性滑轨，当运动件沿着承导件作直线运动时，承导件上的导轨起支承和导向的作用，即支承运动件和保证运动件在外力（载荷及运动件本身的重量）的作用下，沿给定的方向进行直线运动，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动.直线导轨的移动元件和固定元件之间不用中间介质THK直线导轨具备精细工件台的导向技能,直线导轨的首要效果是支承和引导运动部件沿着肯定的轨道运动,这是工件台完成直线轨道运动的根底。

因是具有良好平衡性的4条排列，能施加足够的预压，简单地就能使刚性增大。

另外，对装配螺拴及LM滑块等的强度也进行了强化设计，重负荷切削的机床中有着为数众多的实际使用效果。

自动调整能力由圆弧沟槽的正面组合（DF组合）所产生的自动调整能力之效果，即使给予预压也能吸收装置误差，从而能得到高精度平滑稳定的直线运动。

逊色的耐久性即使有预压或偏负荷作用，都不会出现球的差动滑动，从而坚持平滑的滚动运动。

故具有出色的耐磨损性，能临时间维持高精度。

机床的工作部件移动时，钢球就在支架沟槽中循环流动，把支架的磨损量分摊到各个钢球上，从而延长直线导轨的使用寿命。

为了消除支架与导轨之间的间隙，预加负载能提高导轨系统的稳定性，预加负荷的获得。

导轨和支架之间装置超尺寸的钢球。

钢球直径公差为±20微米，以0.5微米为增量，将钢球筛选分类，分别装到导轨上，预加负载的大小，取决于作用在钢球上的作用力。

如果作用在钢球上的作用力太大，钢球经受预加负荷时间过长，导致支架运动阻力增大。

这里就有一个平衡作用问题；为了提高系统的灵敏度，减少运动阻力，相应地要减少预加负荷，而为了提高运动精度和精度的坚持性，要求有足够的预加负数，这是矛盾的两方面。

滚珠丝杠、直线导轨的现状及技术动向中国作为世界上最大的机床消费国，制造业已经发展成为一个支柱产业。

由于汽车工业的发展，对机床的速度和效率都提出了新的更高的要求。

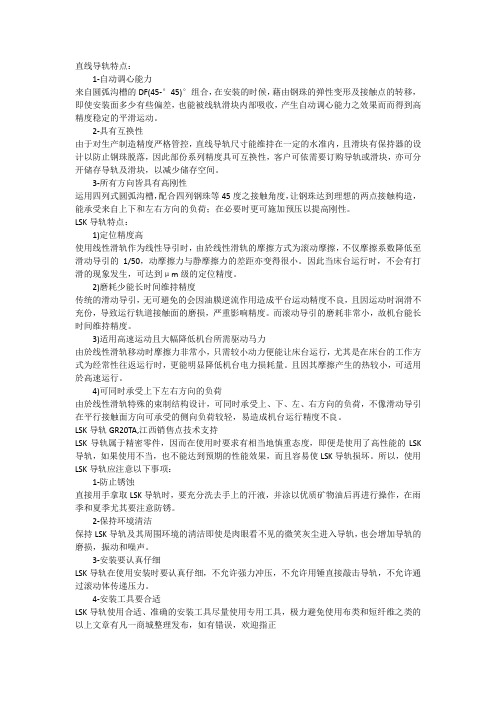

直线导轨特点：1-自动调心能力来自圆弧沟槽的DF(45-°45)°组合，在安装的时候，藉由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。

2-具有互换性由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。

3-所有方向皆具有高刚性运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。

LSK导轨特点：1)定位精度高使用线性滑轨作为线性导引时，由於线性滑轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。

因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

2)磨耗少能长时间维持精度传统的滑动导引，无可避免的会因油膜逆流作用造成平台运动精度不良，且因运动时润滑不充份，导致运行轨道接触面的磨损，严重影响精度。

而滚动导引的磨耗非常小，故机台能长时间维持精度。

3)适用高速运动且大幅降低机台所需驱动马力由於线性滑轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。

且因其摩擦产生的热较小，可适用於高速运行。

4)可同时承受上下左右方向的负荷由於线性滑轨特殊的束制结构设计，可同时承受上、下、左、右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

LSK导轨GR20TA,江西销售点技术支持LSK导轨属于精密零件，因而在使用时要求有相当地慎重态度，即便是使用了高性能的LSK 导轨，如果使用不当，也不能达到预期的性能效果，而且容易使LSK导轨损坏。

直线导轨作用及工作原理
直线导轨是一种用于工业机械和设备中的重要部件，它能够提供高精度的直线运动和支撑。

直线导轨主要由导轨和滑块组成，其工作原理是通过导轨的表面和滑块之间的滚动或滑动摩擦来实现直线运动。

直线导轨的作用主要体现在以下几个方面：
1. 提供直线运动支撑，直线导轨能够提供机械设备在直线方向上的稳定支撑，使得设备能够在运动过程中保持高精度和稳定性。

2. 实现高精度定位，直线导轨能够帮助机械设备实现高精度的直线定位，对于需要精确定位的设备和工艺来说，直线导轨是至关重要的部件。

3. 减少摩擦和磨损，直线导轨采用滚动或滑动摩擦的方式实现运动，能够减少摩擦和磨损，延长设备的使用寿命。

直线导轨的工作原理主要是通过导轨和滑块之间的摩擦来实现直线运动。

导轨通常采用高精度的金属材料制成，表面经过磨削和
精密加工，能够提供良好的平整度和硬度。

滑块内部通常安装有滚
珠或滑块，与导轨表面接触，通过滚动或滑动摩擦来实现直线运动。

在实际应用中，直线导轨通常与直线电机、直线传感器等配合
使用，实现各种机械设备的直线运动控制和监测。

通过直线导轨，
机械设备能够实现高精度、高速度和高稳定性的直线运动，广泛应
用于数控机床、自动化生产线、半导体设备等领域。

总之，直线导轨作为机械设备中的重要部件，能够提供高精度
的直线运动支撑，通过摩擦实现直线运动，对于提高设备的精度和
稳定性具有重要作用。

随着工业自动化和智能化的发展，直线导轨
的应用前景将更加广阔。

直线导轨的实在应用领域直线导轨的额定载荷高于直线轴承，能承受肯定的扭矩，能在高负荷条件下实现高精度直线运动。

在大陆称为直线导轨，中国台湾一般称为中国台湾PMI直线导轨、直线滑轨，直线导轨又分为方球直线导轨、双轴滚柱直线导轨、单轴直线导轨。

直线导轨的作用：直线运动导轨的作用是支撑和引导运动部件，在给定的方向上做往复直线运动。

直线运动导轨可分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等多种类型。

直线轴承重要用于自动化机械，如德国进口机床、折弯机、激光焊接机等，当然直线轴承和直线轴是一起使用的。

直线导轨，如中国台湾PMI重要用于对精度要求较高的机械结构。

直线导轨的特点：1、自定心本领来源于DF（45—45）°圆弧槽的组合。

安装时，由于钢球的弹性变形和接触点的转移，即使安装面有肯定的偏差，也能被线轨滑块内部汲取，产生自动定心本领的效果，获得高精度、稳定的平滑运动。

2、互换性由于对生产和制造精度的严格掌控，使直线导轨的尺寸能保持在肯定的水平上，并且滑块上设计有防止钢球脱落的保持器，因此一些系列的精密刀具可以互换使用。

客户可以依据需要订购导轨或滑块，也可以将导轨和滑块分开存储，以削减存储空间。

3、全系列高刚性。

四排圆弧槽与四排钢球的接触角等于45度，使钢球达到理想的两点接触结构，可承受上下左右方向的载荷：必要时可应用以提高刚性。

直线导轨重要应用于自动化机械，如德国进口机床、纸碗机、激光焊接机等。

当然，直线导轨和直线导轨重要用于精度要求较高的机械结构。

直线导轨的运动元件和固定元件之间没有中心介质，只有滚动的钢球。

由于滚动钢球适用于高速运动，摩擦系数小，灵敏度高，能充足机床刀架、加工编辑分析托盘等运动部件的工作要求。

钢球过大，钢球承受预紧力的时间过长，导致支座的运动阻力增大。

PMI直线导轨重要应用于自动化机械，如德国进口机床、折弯机、激光焊接机等。

当然，直线导轨和直线导轨重要用于对直线导轨精度要求比较高的机械结构，直线导轨的运动部件和固定部件之间没有中心介质，而是滚动的钢球。

1 直线导轨的作用是什么呢直线导轨使用在往复运动的场合的时候，会使工人比较省力气。

直线导轨有两种分类，包括滚珠式直线导轨和滚轮式直线导轨，这两种导轨的特性不一样。

滚珠式直线导轨的速度慢，但是精度很高，后者的速度相对较快，但是，精度相对较低一些。

直线导轨比起直线轴承更加实用，耐用，在运动往复的阶段比直线轴承更加受欢迎。

可以承担一定的负载，要比直线轴承承担的多很多。

而且，在具有高负载的情况之下，也可以毫无差错的并且高精度的运转着，使在这样的生产线上的工人们省了不少的力量，为该工厂提高了效率。

直线导轨的作用是起在运送物件的导轨上，是通过作用在运动部件上，来使物件能够在生产线上往复的进行运动。

并且,依据着物理方面摩擦的远离，直线导轨可以分为多种类型的导轨，包括：滑动摩擦直线导轨，滚动摩擦直线导轨，流动摩擦直线导轨等等。

直线导轨是运用物理方面的原理来实现物件的往复运动，减少在这个过程之中所消耗的能量。

直线导轨具有几方面的特点。

首先，它具有自动调心能力，这个特点可以保证它这个机器能够在高精度的机器上运作，不会使机器出现问题和运行的失误。

再者，直线导轨具有一定的互换性，能够在一定的范围内保证不出现误差，因此，使用者可以分开存放直线导轨，根据自己的需要来配置直线导轨。

2 关于线性导轨的知识线性导轨是一种相比线性轴承更加优质的导轨，用在关于运动往复的传送程序中。

线性导轨其实是在台湾地方上对于直线导轨的另一种称呼。

也就是说，在台湾地方上，也存在着直线导轨，但是只有称呼不一样而已。

线性导轨一般被用在比较精密的机器上面，用来进行高精度的运送物件，而且，在这道工序上，不会出现问题。

线性导轨的工作原理是通过电器方面的操作，比如电脑进行操控，遥控器进行操控等等的操控，线性导轨有几方面的特点，有自动调节的特点，还有一定程度的互换性，和任何方向上的高刚性能，在一个沟槽里可以进行四十五度左右的角度的的转换，可以保证机器的高精度的运行，并且可以无死角的进行任何方向的转变。

说说直线导轨的作用和寿命设计我们都知道直线导轨作为传动元件领域中的核心部件，主要用来支撑和导引运动部件，在一定的方向上做直线运动。

然而对于其寿命保证的设计，如何保证期寿命？你所知道的有多少呢？保证直线导轨寿命最重要的一步就是润滑保养，对于导轨面的流体润滑，由于油膜的浮动，产生的运动精度的误差是无法避免的。

在通常情况下，流体润滑只限在边界区域，由金属接触而产生的直接摩擦是无可避免的，在这种摩擦中，大量的能量以摩擦损耗被浪费掉了。

与之相反，滚动接触由于摩擦耗能小．滚动面的摩擦损耗也相应减少，故能使直线滚动导轨系统长期处于高精度状态。

同时，由于使用润滑油也很少，大多数情况下只需脂润滑就足够了，这使得在机床的润滑系统设计及使用维护方面都变得非常容易了。

导轨依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

直线导轨创新设计了E2 自润模块产品结合可拆换式的概念，使得直线导轨可延长其维护周期。

E2 自润模组不但可以增进使用者维护上的便利性，而且其模组化的设计更可以让客户直接购买E2 自润模组套件安装到滑块上，即可达到润滑零件的功能。

另外，E2 自润模组具有节省成本、清洁环保的特色，安装灵活、拆装方便且易于维护，透明油箱设计可随时检视油量，并可选用相应的润滑油。

可在特殊环境如粉尘、恶劣天气和用水环境下使用。

直线导轨为了提高运动精度和精度的保持性，要求有足够的预加负数。

工作时间过长会知道钢球开始磨损，作用在钢球上的预加负载就会开始减弱，从未导致机床工作部件运动精度的降低。

因此，弄得如何更好设计导轨寿命，保证导轨寿命，有助于其正常展现独特优势，在行业中获得更好的经济收益。

........................................................... ......................................................。
