传输基础资料2
- 格式:ppt
- 大小:1.21 MB
- 文档页数:29

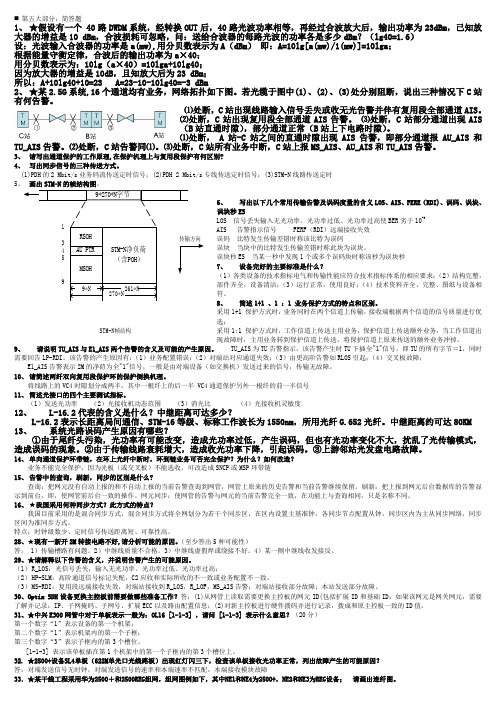

第五大部分:简答题1、 ★假设有一个 40路DWDM 系统,经转换OUT 后,40路光波功率相等,再经过合波放大后,输出功率为23dBm ,已知放大器的增益是10 dBm ,合波损耗可忽略,问:送给合波器的每路光波的功率各是多少dBm ?(lg40=1.6)设:光波输入合波器的功率是a(mw),用分贝数表示为A (dBm ) 即:A=10lg[a(mw)/1(mw)]=10lga ;根据能量守衡定律,合波后的输出功率为a ×40;用分贝数表示为:10lg (a ×40)=10lga+10lg40;因为放大器的增益是10dB ,且知放大后为23 dBm ;所以:A+10lg40+10=23 A=23-10-10lg40=-3 dBm2、 ★某2.5G 系统,16个通道均有业务,网络拓扑如下图。
若光缆于图中(1)、(2)、(3)处分别阻断,说出三种情况下C 站有何告警。
⑴处断,C 站出现线路输入信号丢失或收无光告警并伴有复用段全部通道AIS 。
⑵处断,C 站出现复用段全部通道AIS 告警。
⑶处断,C 站部分通道出现AIS(B 站直通时隙),部分通道正常(B 站上下电路时隙)。
⑴处断, A 站-C 站之间的直通时隙出现AIS 告警,即部分通道报AU_AIS 和TU_AIS 告警。
⑵处断,C 站告警同⑴。
⑶处断,C 站所有业务中断,C 站上报MS_AIS 、AU_AIS 和TU_AIS 告警。
3、 请写出通道保护的工作原理,在保护机理上与复用段保护有何区别?4、 写出同步信号的三种传送方式。
(1)PDH 的2 Mbit/s 业务码流传送定时信号;(2)PDH 2 Mbit/s 专线传送定时信号;(3)STM-N 线路传送定时5、 画出STM-N 的帧结构图。
6、 写出以下几个常用传输告警及误码度量的含义LOS 、AIS 、FERE (RDI)、误码、误块、误块秒ESLOS 信号丢失输入无光功率、光功率过低、光功率过高使BER 劣于10-3AIS 告警指示信号 FERF (RDI )远端接收失效 误码 比特发生传输差错时称该比特为误码 误块 当块中的比特发生传输差错时称此块为误块。
基本传输知识点总结大全在日常生活中,我们经常会接触到各种形式的传输,无论是信息传输、能量传输还是物质传输。
这些传输形式不仅在日常生活中起到关键作用,也在工业、科学等领域中扮演着重要角色。
因此,了解基本的传输知识点对于我们理解世界、提高工作效率都是非常有益的。
在本文中,我们将对基本传输知识点进行总结,包括信息传输、能量传输和物质传输。
一、信息传输信息传输是指将信息从一个地方传输到另一个地方的过程。
信息传输可以通过多种方式来实现,最常见的包括电信传输、无线传输和光纤传输。
1. 电信传输电信传输是通过电信设备和电信网络将信息传输到目的地的过程。
常见的电信传输设备包括电话、传真机、电报机等,而电信网络则包括电话网络、因特网、有线电视网络等。
在电信传输中,信息会被转化为电信号,通过电缆或无线信号传输到接收端,然后再转化为信息。
电信传输的优点是传输距离远、速度快、传输内容广泛,但也存在受限于线路和设备的缺点。
2. 无线传输无线传输是通过无线信号将信息传输到目的地的过程。
无线传输通常使用电磁波来传输信息,包括无线电、微波、红外线等。
常见的无线传输设备包括无线电、手机、卫星通信等。
无线传输的优点是传输距离远、不受地理限制、维护简单,但也存在受天气、电磁干扰等因素影响的缺点。
3. 光纤传输光纤传输是通过光信号将信息传输到目的地的过程。
光纤传输使用光纤作为传输介质,通过光纤传输设备将信息以光信号的形式传输。
光纤传输的优点是传输速度快、带宽大、抗干扰能力强,但也存在设备成本高、维护难度大等缺点。
二、能量传输能量传输是指将能量从一个地方传输到另一个地方的过程。
能量传输可以通过多种方式来实现,最常见的包括电能传输、热能传输和机械能传输。
1. 电能传输电能传输是指通过电力线将电能从发电厂传输到用户的过程。
电能传输通常使用输电线路将发电厂产生的电能传输到变电站,然后再通过配电线路将电能传输到用户。
电能传输的优点是传输效率高、传输距离远、使用灵活,但也存在输电损耗、安全隐患等缺点。
传输设备基础1. 介绍在信息传输和通信领域,传输设备是指用于将数据从一个地方传送到另一个地方的设备。
传输设备可以包括传输介质(如电线、光纤等)和传输设备(如路由器、交换机等)。
本文将介绍传输设备的基础知识,包括传输介质、传输设备类型以及其工作原理。
2. 传输介质传输介质是指用于数据传输的物质或媒介。
常见的传输介质包括电线、光纤、微波和无线电波等。
不同的传输介质有不同的传输特性和适用范围。
2.1 电线电线是一种常见的传输介质,广泛应用于有线网络和电话系统。
电线可以通过电流传输信号,具有较高的传输速率和较低的传输延迟。
常见的电线类型包括双绞线和同轴电缆,它们都具有良好的抗干扰能力。
2.2 光纤光纤是一种采用光信号传输数据的传输介质。
光纤具有高带宽和低传输损耗的特点,在长距离传输中具有优势。
光纤通常由玻璃或塑料制成,能够将光信号进行高效传输。
2.3 微波和无线电波微波和无线电波是一种无线的传输介质,广泛用于无线通信系统和卫星通信。
微波和无线电波都可以通过空气传输信号,具有较大的传输范围和良好的穿透力。
3. 传输设备类型传输设备根据其功能和用途可以划分为多种类型。
3.1 路由器路由器是一种用于将数据包在不同网络之间进行转发的设备。
路由器能够根据目标地址将数据包从源网络传输到目标网络,实现网络之间的通信。
路由器普遍应用于互联网和局域网中。
3.2 交换机交换机是一种用于连接多台计算机或其他网络设备的设备。
交换机能够根据目标MAC地址将数据包转发到相应的端口,实现设备之间的直接通信。
交换机广泛应用于局域网和数据中心网络中。
3.3 网桥网桥是一种用于连接多个局域网的设备,它能够将不同局域网的数据包进行转发和过滤。
网桥能够根据MAC地址将数据包进行转发,实现不同局域网之间的通信。
3.4 中继器中继器是一种用于增强信号强度并扩展传输距离的设备。
中继器接收来自源设备的信号,并将其放大后再发送到目标设备,以提高信号的质量和传输距离。
