光纤传输系统及基础知识

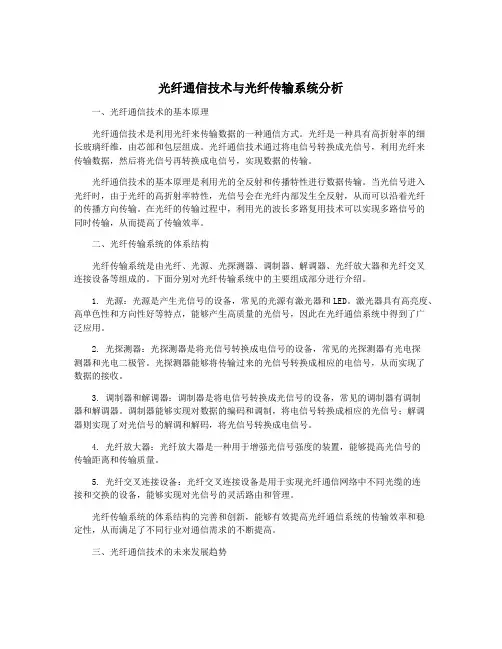

光纤通信技术与光纤传输系统分析一、光纤通信技术的基本原理光纤通信技术是利用光纤来传输数据的一种通信方式。

光纤是一种具有高折射率的细长玻璃纤维，由芯部和包层组成。

光纤通信技术通过将电信号转换成光信号，利用光纤来传输数据，然后将光信号再转换成电信号，实现数据的传输。

光纤通信技术的基本原理是利用光的全反射和传播特性进行数据传输。

当光信号进入光纤时，由于光纤的高折射率特性，光信号会在光纤内部发生全反射，从而可以沿着光纤的传播方向传输。

在光纤的传输过程中，利用光的波长多路复用技术可以实现多路信号的同时传输，从而提高了传输效率。

二、光纤传输系统的体系结构光纤传输系统是由光纤、光源、光探测器、调制器、解调器、光纤放大器和光纤交叉连接设备等组成的。

下面分别对光纤传输系统中的主要组成部分进行介绍。

1. 光源：光源是产生光信号的设备，常见的光源有激光器和LED。

激光器具有高亮度、高单色性和方向性好等特点，能够产生高质量的光信号，因此在光纤通信系统中得到了广泛应用。

2. 光探测器：光探测器是将光信号转换成电信号的设备，常见的光探测器有光电探测器和光电二极管。

光探测器能够将传输过来的光信号转换成相应的电信号，从而实现了数据的接收。

3. 调制器和解调器：调制器是将电信号转换成光信号的设备，常见的调制器有调制器和解调器。

调制器能够实现对数据的编码和调制，将电信号转换成相应的光信号；解调器则实现了对光信号的解调和解码，将光信号转换成电信号。

4. 光纤放大器：光纤放大器是一种用于增强光信号强度的装置，能够提高光信号的传输距离和传输质量。

5. 光纤交叉连接设备：光纤交叉连接设备是用于实现光纤通信网络中不同光缆的连接和交换的设备，能够实现对光信号的灵活路由和管理。

光纤传输系统的体系结构的完善和创新，能够有效提高光纤通信系统的传输效率和稳定性，从而满足了不同行业对通信需求的不断提高。

三、光纤通信技术的未来发展趋势随着信息社会的不断发展，人们对通信的需求也在不断增加，因此光纤通信技术在未来的发展中将继续受到重视。

光纤基础知识光纤，是一种光导纤维，广泛应用于通信、医疗、工业等领域。

它可以高效传输光信号，具有较大的带宽和低的衰减，被认为是现代通信技术的重要组成部分。

本文将介绍光纤的基本原理、结构和常见应用。

一、光纤的基本原理光纤的传输基于光的全反射原理。

当光从一种介质射向密度较大的介质时，会发生全反射现象。

利用这个特性，将光信号封装在一根玻璃或塑料纤维中，通过纤维内部的反射来传输光信号。

二、光纤的结构1. 光纤芯：光纤芯是光信号传输的核心部分，通常由高纯度的二氧化硅或塑料材料制成。

光信号在光纤芯内进行全反射，不会发生衰减。

2. 光纤包层：光纤包层是包围光纤芯的一层材料，通常由折射率较低的材料制成。

它的作用是减少光信号的损失，并保持光信号沿着光纤传输的方向。

3. 光纤护套：光纤护套是外部的保护层，通常由聚氨脂或聚乙烯等材料制成。

它可以保护光纤免受机械和环境损坏。

三、光纤的工作原理光纤的传输过程可以分为发射、传输和接收三个过程。

1. 发射：发射端通过光源产生光信号，并将信号输入光纤芯中。

常用的光源有激光器和发光二极管等。

2. 传输：光信号在光纤芯中以全内反射的方式传输，信号可以在光纤中长距离传输而不发生明显衰减。

3. 接收：接收端利用光探测器接收传输过来的光信号，并将其转换为电信号进行进一步处理和传输。

四、光纤的优势与应用光纤具有许多优势，使其成为通信和其他行业首选的传输介质。

1. 大带宽：光纤具有较大的带宽，可以支持高速数据传输和大容量通信。

2. 长传输距离：光信号在光纤中传输衰减较小，可以实现较长的传输距离。

3. 抗干扰性：光纤不受电磁干扰和射频干扰，适用于复杂环境和电磁敏感设备。

4. 安全性：光纤传输的信号无法被窃听，具有较高的安全性。

光纤的应用广泛，包括但不限于以下领域：1. 通信领域：光纤用于电话、互联网和有线电视等通信网络，提供高速、可靠的通信服务。

2. 医疗领域：光纤在内窥镜、光纤导光束等医疗设备中得到应用，用于检测、诊断和手术。

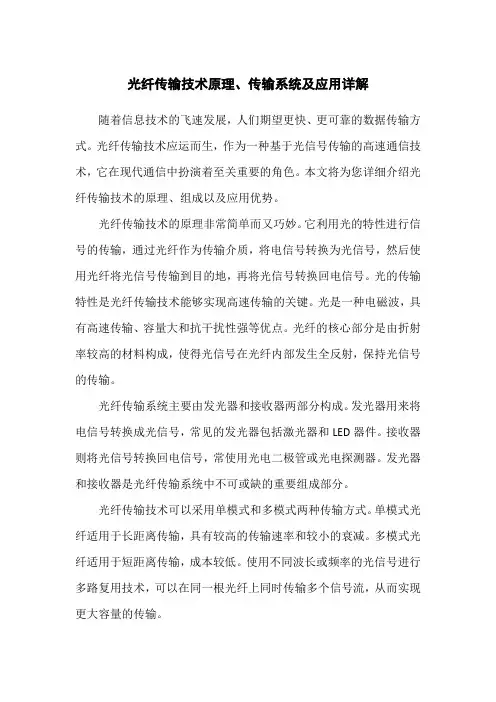

光纤传输技术原理、传输系统及应用详解随着信息技术的飞速发展，人们期望更快、更可靠的数据传输方式。

光纤传输技术应运而生，作为一种基于光信号传输的高速通信技术，它在现代通信中扮演着至关重要的角色。

本文将为您详细介绍光纤传输技术的原理、组成以及应用优势。

光纤传输技术的原理非常简单而又巧妙。

它利用光的特性进行信号的传输，通过光纤作为传输介质，将电信号转换为光信号，然后使用光纤将光信号传输到目的地，再将光信号转换回电信号。

光的传输特性是光纤传输技术能够实现高速传输的关键。

光是一种电磁波，具有高速传输、容量大和抗干扰性强等优点。

光纤的核心部分是由折射率较高的材料构成，使得光信号在光纤内部发生全反射，保持光信号的传输。

光纤传输系统主要由发光器和接收器两部分构成。

发光器用来将电信号转换成光信号，常见的发光器包括激光器和LED器件。

接收器则将光信号转换回电信号，常使用光电二极管或光电探测器。

发光器和接收器是光纤传输系统中不可或缺的重要组成部分。

光纤传输技术可以采用单模式和多模式两种传输方式。

单模式光纤适用于长距离传输，具有较高的传输速率和较小的衰减。

多模式光纤适用于短距离传输，成本较低。

使用不同波长或频率的光信号进行多路复用技术，可以在同一根光纤上同时传输多个信号流，从而实现更大容量的传输。

光纤传输技术拥有许多突出的应用优势。

首先，它具有高速传输的特点。

光纤传输速度快，最高可以达到光速的70%~90%。

相比传统的铜线传输，光纤传输速度更高，可以满足大数据量传输和高速网络的需求。

其次，光纤传输容量大。

光纤的传输容量较大，可以通过多路复用技术同时传输多个信号流，满足高带宽需求和大规模数据传输。

此外，光纤传输技术抗干扰性强。

光纤传输不受电磁干扰的影响，可以在高电磁干扰环境下稳定传输数据，适用于工业控制和医疗设备等需要可靠传输的应用场景。

最后，光纤传输技术能够实现远距离传输。

单模式光纤传输距离可以达到数十甚至上百公里，多模式光纤传输距离可达几千米，适用于长距离通信和联网应用。

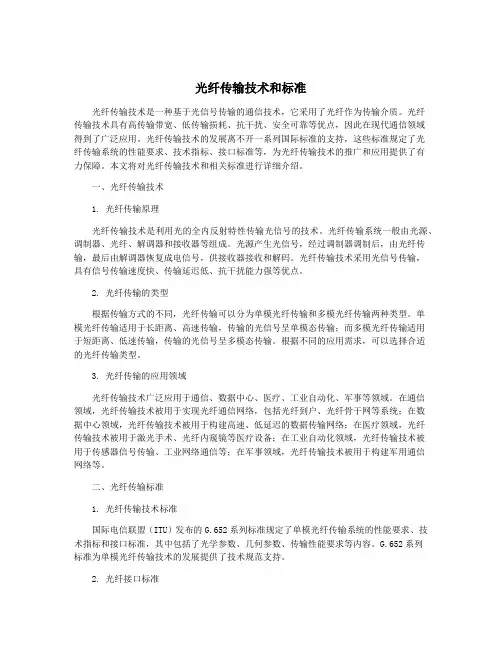

光纤传输技术和标准光纤传输技术是一种基于光信号传输的通信技术，它采用了光纤作为传输介质。

光纤传输技术具有高传输带宽、低传输损耗、抗干扰、安全可靠等优点，因此在现代通信领域得到了广泛应用。

光纤传输技术的发展离不开一系列国际标准的支持，这些标准规定了光纤传输系统的性能要求、技术指标、接口标准等，为光纤传输技术的推广和应用提供了有力保障。

本文将对光纤传输技术和相关标准进行详细介绍。

一、光纤传输技术1. 光纤传输原理光纤传输技术是利用光的全内反射特性传输光信号的技术。

光纤传输系统一般由光源、调制器、光纤、解调器和接收器等组成。

光源产生光信号，经过调制器调制后，由光纤传输，最后由解调器恢复成电信号，供接收器接收和解码。

光纤传输技术采用光信号传输，具有信号传输速度快、传输延迟低、抗干扰能力强等优点。

2. 光纤传输的类型根据传输方式的不同，光纤传输可以分为单模光纤传输和多模光纤传输两种类型。

单模光纤传输适用于长距离、高速传输，传输的光信号呈单模态传输；而多模光纤传输适用于短距离、低速传输，传输的光信号呈多模态传输。

根据不同的应用需求，可以选择合适的光纤传输类型。

3. 光纤传输的应用领域光纤传输技术广泛应用于通信、数据中心、医疗、工业自动化、军事等领域。

在通信领域，光纤传输技术被用于实现光纤通信网络，包括光纤到户、光纤骨干网等系统；在数据中心领域，光纤传输技术被用于构建高速、低延迟的数据传输网络；在医疗领域，光纤传输技术被用于激光手术、光纤内窥镜等医疗设备；在工业自动化领域，光纤传输技术被用于传感器信号传输、工业网络通信等；在军事领域，光纤传输技术被用于构建军用通信网络等。

二、光纤传输标准1. 光纤传输技术标准国际电信联盟（ITU）发布的G.652系列标准规定了单模光纤传输系统的性能要求、技术指标和接口标准，其中包括了光学参数、几何参数、传输性能要求等内容。

G.652系列标准为单模光纤传输技术的发展提供了技术规范支持。

光纤通信原理和基础知识光纤通信是一种利用光纤传输信息的通信技术。

光纤是一种由高纯度玻璃或塑料制成的非导体材料，可以通过内部反射原理传输光信号。

相对于传统的铜线传输，光纤具有更大的带宽、更低的损耗、更长的传输距离和更高的抗干扰能力，因此被广泛应用于现代通信领域。

光纤通信的工作原理基于光的全反射现象。

当光线通过光纤的两侧，并以超过临界角的角度射入光纤中时，光线会在内部完全反射。

这样，光信号就可以沿着光纤进行传输，直到遇到终端设备或者光纤长度超过极限。

光纤通信的基础知识包括以下几个方面：1.光纤的构成：光纤主要由纤芯和包层组成。

纤芯是光信号传输的核心部分，由高纯度玻璃或者塑料制成。

包层是纤芯的保护层，通常由具有低折射率的材料制成，可以减小信号的损耗和干扰。

2.光纤的损耗：光信号在光纤中传输过程中会发生损耗，主要包括衰减损耗和色散损耗。

衰减损耗是光信号强度随着传输距离增加而逐渐减小的现象，通常使用分贝（dB）来表示。

色散损耗是由于光信号的频率不同而引起的，会导致信号失真。

3.光纤的带宽：带宽是指光纤传输信号的能力，通过单位时间内传输的数据量来衡量。

光纤的带宽比铜线更大，可以支持更高速率的数据传输。

4.光纤的连接方式：光纤的连接方式主要有插拔式连接和固定式连接。

插拔式连接通常使用光纤连接器，可以方便地插入和拔出。

固定式连接通常使用光纤接头或者光纤焊接，适用于长期固定的连接。

5.光纤的传输距离：光纤通信可以实现长距离的传输，最远甚至可以达到几百公里。

传输距离的限制主要取决于信号的衰减和光纤的噪声级别。

光传输基础知识
光传输是指使用电子器件和光学元件将电信号转换为光信号，然后通过光纤传输到目的地。

以下是一些光传输基础知识：
1. 光信号的基本特性：
- 光信号是由光子组成的，光子是能量的量子单位。

- 光信号的频率是由电信号的频率决定的。

- 光信号的波长是由光纤的折射率决定的。

- 光信号的强度是由光纤的损耗和信号的功率决定的。

2. 光纤的基本特性：
- 光纤是由玻璃或塑料制成的细长的纤维，用于传输光信号。

- 光纤的直径通常为10微米左右。

- 光纤的折射率大于周围材料的折射率，因此光信号可以沿着光纤传输。

- 光纤的损耗是由光纤的材料、长度、弯曲和接头等因素决定的。

3. 光电器件的基本特性：
- 光电二极管是一种常用的光电器件，用于将光信号转换为电信号。

- 光电二极管的工作原理是利用光子激发电子产生电流。

- 光电二极管的响应速度和灵敏度是由其材料和结构决定的。

4. 光传输系统的基本组成部分：
- 发送端：包括光源、调制器和光探测器等。

- 光纤：用于传输光信号。

- 接收端：包括光探测器、解调器和信号处理器等。

- 控制系统：用于控制和监测光传输系统的运行状态。

5. 光传输系统的常见应用：
- 光纤通信：用于传输语音、数据和图像等信息。

- 光纤传感：用于测量温度、应变、压力和流量等物理量。

- 光纤照明：用于室内和室外照明。

- 光纤医疗：用于医疗成像和治疗。

以上是光传输基础知识的一些基本概念和应用，希望能对您有所帮助。

光纤重要基础知识点
光纤是一种用于传输光信号的细长柔韧的光学纤维。

光纤作为一种高效、高速、大带宽的通信传输介质，在现代通信领域中发挥着重要的
作用。

下面我们将介绍一些光纤的重要基础知识点。

1. 光纤的结构：光纤由一个或多个玻璃或塑料制成的芯线和包裹在外
面的护套组成。

光纤的芯线是光信号传输的核心部分，护套则起到保
护和绝缘的作用。

2. 光纤的工作原理：光信号通过光纤内的多次全反射来进行传输。

当
光信号从光纤的一端进入时，在芯线内部不断发生全反射，从而使光
信号沿着光纤的长度传播。

光信号会在光纤两端的光接口处进行转换，从光纤中释放出或接收光信号。

3. 光纤的优势：相比传统的电缆传输方式，光纤具有许多优势。

光纤
传输速度快，能够支持大容量的数据传输；光纤抗干扰能力强，不受
电磁干扰和辐射影响；光纤传输距离远，信号衰减较小；光纤重量轻、体积小，便于安装和布线等。

4. 光纤的应用领域：光纤广泛应用于通信、互联网、计算机网络、医疗、军事、航天等领域。

在通信领域中，光纤网络被广泛应用于长途
电话、宽带接入、数据中心连接等。

5. 光纤的分类：根据光纤的制作材料和结构不同，可以将光纤分为多
种类型，如单模光纤和多模光纤、塑料光纤和玻璃光纤等。

每种类型
的光纤在不同的应用场景中有着各自的特点和适用性。

总的来说，了解光纤的基础知识对于我们理解现代通信技术的发展和
使用具有重要意义。

光纤作为一种高效可靠的通信传输介质，不断推动着信息技术的进步和创新。

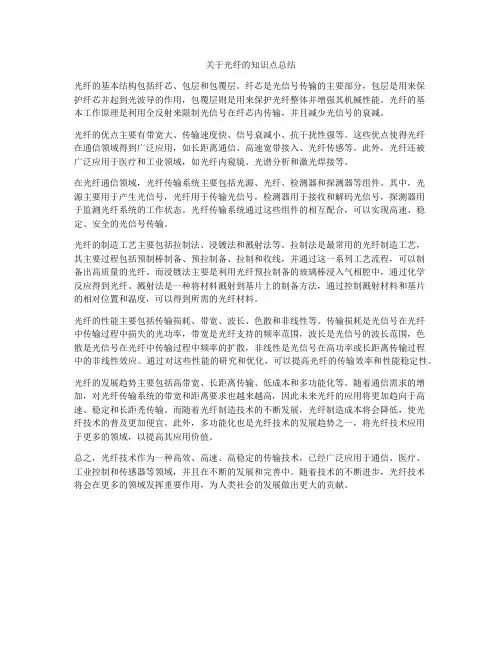

关于光纤的知识点总结光纤的基本结构包括纤芯、包层和包覆层。

纤芯是光信号传输的主要部分，包层是用来保护纤芯并起到光波导的作用，包覆层则是用来保护光纤整体并增强其机械性能。

光纤的基本工作原理是利用全反射来限制光信号在纤芯内传输，并且减少光信号的衰减。

光纤的优点主要有带宽大、传输速度快、信号衰减小、抗干扰性强等。

这些优点使得光纤在通信领域得到广泛应用，如长距离通信、高速宽带接入、光纤传感等。

此外，光纤还被广泛应用于医疗和工业领域，如光纤内窥镜、光谱分析和激光焊接等。

在光纤通信领域，光纤传输系统主要包括光源、光纤、检测器和探测器等组件。

其中，光源主要用于产生光信号，光纤用于传输光信号，检测器用于接收和解码光信号，探测器用于监测光纤系统的工作状态。

光纤传输系统通过这些组件的相互配合，可以实现高速、稳定、安全的光信号传输。

光纤的制造工艺主要包括拉制法、浸镀法和溅射法等。

拉制法是最常用的光纤制造工艺，其主要过程包括预制棒制备、预拉制备、拉制和收线，并通过这一系列工艺流程，可以制备出高质量的光纤。

而浸镀法主要是利用光纤预拉制备的玻璃棒浸入气相腔中，通过化学反应得到光纤。

溅射法是一种将材料溅射到基片上的制备方法，通过控制溅射材料和基片的相对位置和温度，可以得到所需的光纤材料。

光纤的性能主要包括传输损耗、带宽、波长、色散和非线性等。

传输损耗是光信号在光纤中传输过程中损失的光功率，带宽是光纤支持的频率范围，波长是光信号的波长范围，色散是光信号在光纤中传输过程中频率的扩散，非线性是光信号在高功率或长距离传输过程中的非线性效应。

通过对这些性能的研究和优化，可以提高光纤的传输效率和性能稳定性。

光纤的发展趋势主要包括高带宽、长距离传输、低成本和多功能化等。

随着通信需求的增加，对光纤传输系统的带宽和距离要求也越来越高，因此未来光纤的应用将更加趋向于高速、稳定和长距禿传输。

而随着光纤制造技术的不断发展，光纤制造成本将会降低，使光纤技术的普及更加便宜。

光纤传输知识点总结一、光纤传输的基本原理光纤传输的基本原理是利用光的全内反射特性进行信号的传输。

当光线进入光纤时，如果入射角小于临界角，光线就会被完全反射在光纤的内壁上，不会发生透射。

由于光的速度很快，因此通过光纤的传输速度也非常快。

在光纤传输过程中，光信号会在光纤中不断地进行全内反射，达到信息传输的目的。

二、光纤的特点1. 带宽大：由于光的波长较短，因此光纤的带宽远远大于传统的铜线传输。

2. 传输速度快：光的传输速度非常快，因此光纤传输的速度也非常快，是传统电信号传输的数倍甚至数十倍。

3. 抗干扰能力强：光信号在光纤中传输时，不会受到外界电磁干扰的影响，因此光纤传输的抗干扰能力非常强。

4. 传输距离远：由于光的传输损耗小，因此光纤传输可以实现更远距离的信号传输。

5. 体积小、重量轻：与传统的电缆相比，光纤具有较小的体积和重量，便于安装和维护。

三、光纤传输系统的结构光纤传输系统主要由光源、光纤、光接收器组成。

光源可以是激光、LED等发光器件，发出的光信号通过光纤传输到目标地点，然后被光接收器接收并转换成电信号。

在实际应用中，光纤传输系统通常还包括光纤放大器、光纤复用器、光纤解复用器等辅助设备，以及光纤连接器、光纤延长器等光纤配件。

四、光纤传输的应用1. 通讯领域：光纤传输在通讯领域得到了广泛的应用，包括电话通讯、数据传输、因特网接入等。

光纤传输的高速、大带宽特性，使其成为现代通讯系统的重要组成部分。

2. 电视信号传输：光纤传输可以实现高清晰度、高质量的电视信号传输，能够满足用户对高品质影视娱乐的需求。

3. 医疗领域：在医疗影像诊断和手术中，常常需要传输大量的影像数据。

光纤传输的高速、大带宽、抗干扰能力强的特性，使其成为医疗领域的首选传输介质。

4. 工业自动化：自动化生产线通常需要大量的传感器和执行器进行数据传输和控制，光纤传输可以满足这些设备的高速、抗干扰的需求。

5. 军事领域：光纤传输在军事通讯、雷达系统、导航系统等领域得到了广泛的应用，其高速、高可靠性的特性可以满足军事通讯的各种需求。

光纤通信原理及基础知识
一、光纤通信原理
光纤通信的核心技术是光子学，它是利用光纤光缆中的光纤对光信号进行传播和传输。

光纤光缆是一种由多根光纤缆组成的电缆，用来传输可见光或近红外波长范围内的光信号。

它包含一根中心的内管，围绕着由若干根绝缘光缆组成的外面，以及外面包裹的电缆套管。

光纤具有比一般电线传输快和体积小的优势。

而且它可以传输的信息量比一般电线传输的信息量大得多，在数据传输，广播和电视节目传输，网络传输，数据中心和建筑物的内部数据传输，机场、地铁和高速列车的安全监控等场合有广泛的应用。

二、光纤通信基础知识
1、光纤的基本结构
光纤是由内管、纤芯、护套和外皮组成的。

内管是光纤的中心，由若干根细细的玻璃或塑胶的纤维组成，用来把发出的信号紧密包裹起来；纤芯则由抗光折射率差异的介质层组成，可以实现光子的数字信号传输；护套是中心纤芯的保护层，由特殊的材料构成，用以抗折和抗磨损；。

光纤传输重要基础知识点光纤传输是一种常见且广泛应用于通信领域的数据传输技术。

它利用光的物理特性，将信息以光信号的形式通过光纤传输，具有传输速度快、带宽大、抗干扰能力强等优点。

下面将介绍一些光纤传输的重要基础知识点。

1. 光纤的结构和工作原理：光纤主要由纤芯、包层和包覆组成。

光信号通过纤芯的全内反射来传输。

纤芯的折射率高于包层，确保光信号沿纤芯内部传播而不会发生衰减。

包层的作用是保护纤芯，并通过降低折射率的差异减小信号的传播损耗。

2. 光纤的类型：常见的光纤类型包括单模光纤（Single Mode Fiber，SMF）和多模光纤（Multi Mode Fiber，MMF）。

单模光纤适用于远距离传输，传输的光信号只有一个传播模式。

多模光纤适用于短距离传输，传输的光信号可以同时具备多个传播模式。

3. 光纤的衰减和色散：光信号在光纤中传输时会发生衰减和色散效应。

衰减是指光信号强度随传输距离增加而减弱，常用单位是分贝（dB）。

色散是指光信号在传输过程中不同波长的光信号到达终点的时间不同，导致信号畸变和距离限制。

为了减小衰减和色散带来的影响，可以采用光纤光放大器和补偿技术。

4. 光纤的连接和连接器：在光纤传输中，需要对光纤进行连接。

常用的光纤连接器包括FC（Fiber Connector）、SC（Subscriber Connector）和LC（Lucent Connector）等。

这些连接器可以实现光纤之间的精确对接，确保信号的传输质量。

5. 光纤网络的组成：光纤传输技术被广泛应用于构建各种类型的光纤网络。

光纤网络包括传输子系统、交换子系统和接入子系统。

传输子系统负责光信号的传输和放大，交换子系统实现光信号的转发和路由，接入子系统连接终端用户与光纤网络之间。

总的来说，光纤传输作为一种重要的数据传输技术，具有众多优点和广泛应用前景。

掌握光纤传输的基础知识，对于理解光纤通信原理、设计光纤网络以及解决光纤传输中的问题都具有重要意义。

光纤传输简介和光纤传输系统设计指南一、概述光纤即为光导纤维的简称。

光纤通讯是以光波为载频，以光导纤维为传输媒介的一种通信方式。

光纤通讯之所以在最近短短的二十年中能得以迅猛的发展，是由于它具有以下的突出优点而决定：1．传输频带宽、通讯容量大。

光载波频率为5X1014 MHz, 光纤的带宽为几千兆赫兹甚至更高。

2．信号损耗低。

目前的实用光纤均采用纯净度很高的石英(SiO2)材料，在光波长为1550nm附近，衰减可降至0.2dB/km,已接近理论极限。

因此，它的中继距离可以很远。

3．不受电磁波干扰。

因为光纤为非金属的介质材料，因此它不受电磁波的干扰。

4．线径细、重量轻。

由于光纤的直径很小，只有0.1mm左右，因此制成光缆后，直径要比电缆细，而且重量也轻。

因此，便于制造多芯光缆。

5．资源丰富。

光纤通讯除了上述优点之外，还有抗化学腐蚀等特点。

当然光纤本身也有缺点，如光纤质地脆、机械强度低；要求比较好的切断、连接技术；分路、耦合比较麻烦等。

二、光纤和光缆1．光纤的分类① 按照传输模式来划分：光纤中传播的模式就是光纤中存在的电磁场场形，或者说是光场场形(HE)。

各种场形都是光波导中经过多次的反射和干涉的结果。

各种模式是不连续的离散的。

由于驻波才能在光纤中稳定的存在，它的存在反映在光纤横截面上就是各种形状的光场，即各种光斑。

若是一个光斑，我们称这种光纤为单模光纤，若为两个以上光斑，我们称之为多模光纤。

◆ 单模光纤(Single-Mode)单模光纤只传输主模，也就是说光线只沿光纤的内芯进行传输。

由于完全避免了模式色散，使得单模光纤的传输频带很宽，因而适用于大容量，长距离的光纤通讯。

单模光纤使用的光波长为1310nm或1550nm。

如图1单模光纤光线轨迹图。

◆ 多模光纤(Multi-Mode)在一定的工作波长下(850nm/1300nm)，有多个模式在光纤中传输，这种光纤称之为多模光纤。

由于色散或像差，因此，这种光纤的传输性能较差，频带较窄，传输容量也比较小，距离比较短。
