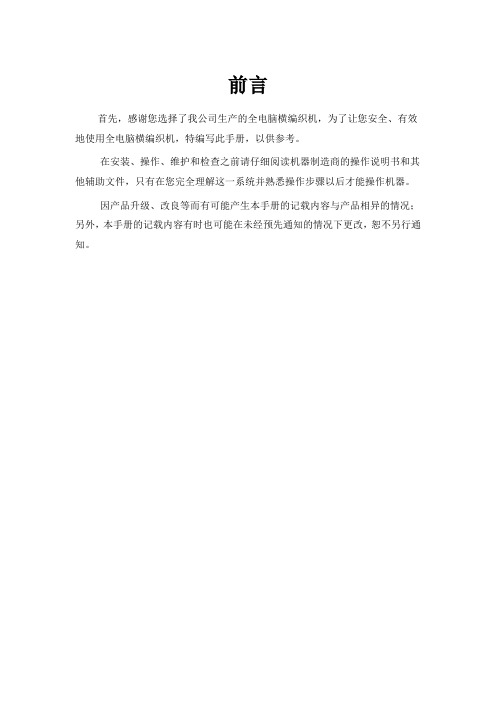

前言首先，感谢您选择了我公司生产的全电脑横编织机，为了让您安全、有效地使用全电脑横编织机，特编写此手册，以供参考。
在安装、操作、维护和检查之前请仔细阅读机器制造商的操作说明书和其他辅助文件，只有在您完全理解这一系统并熟悉操作步骤以后才能操作机器。
因产品升级、改良等而有可能产生本手册的记载内容与产品相异的情况；另外，本手册的记载内容有时也可能在未经预先通知的情况下更改，恕不另行通知。
目录操作篇一注意事项1关于机器安装、使用前的注意事项 (3)2关于安全操作的注意事项 (5)3关于维护的注意事项 (5)二机器结构1机器外观图 (7)2编织幅宽参考值 (8)3机器主要组成部分 (9)4各动作三角的功能与图解 (10)5 A、H、B位置图解 (11)6选针器与选针脚对应图解 (17)7针在针床中的排列 (18)8卷布系统 (18)9机头移出 (19)10毛刷 (20)11纱嘴 (21)三机器基本操作1设定花版起始针 (22)2穿纱引线 (22)3夹线 (22)四各页面操作使用说明A文件管理 (25)B花型管理 (28)I运行 (32)K连续织造 (41)维护篇一各画面操作使用说明C系统参数 (42)D工作参数 (53)E机头测试 (57)F机器测试 (59)G系统升级 (64)H帮助 (64)J关闭电脑 (65)二常见故障及排除方法 (66)三横机电路图 (69)操作篇一注意事项1关于机器安装、使用前的注意事项1.1环境要求：为使机器处于良好的运作状态，请依据下列指示环境安置机台。
1.2搬运及摆放要求：打开包装箱，先取下固定机器的4颗固定螺丝，然后用叉车小心地将机器取出，千万不要硬拉机器，过分用力可能导致机器损坏，再确定机器的摆放位置，要求相邻两台机器后部之间最少保持50cm至80cm 的距离，侧面应保持80cm至100cm的距离以方便日后机器维护，将垫块摆好位置，机器缓慢放下。
1.3电力要求：①本机器采用单相交流220V供电，频率为50Hz/60Hz。
慈星电脑横机操作方法
1. 开机前，确认横机与电源线连接良好，打开电源。
2. 发送作业前，预先检查打印纸张状态。
选择合适的纸型，并将其插入纸仓。
3. 打开横机盖，将打印头从保护套中取出。
同时，调整复印纸张朝向。
将复印纸与打印纸张插入横机。
4. 确认打印机状态，选择需要打印的文件。
例如，选择文件后复制粘贴，或者开始打印前自己输入内容等方式。
5. 若需要连续打印，可在打印设置中选择多份打印。
6. 点击“打印”按钮，横机开始自动进行打印工作。
7. 打印完毕后，清理横机。
将打印头放回保护套内，关闭横机盖。
同时，清理出现块状纸屑等错误情况，保持机器安全性及效率。
8. 锁定出现故障或其他异常状态的横机，并寻找合适维修或更换。
慈星电脑横机专用调试步骤精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-慈星电脑横机专用调试步骤慈星电脑横机调试操作说明简介一、开机：当机器正确接上电源后，按下起动开关，会听到三声“嘟”的声音，然后进入机器内存自检画面，正常的话将进入主画面。
二、磁盘管理：按下磁盘作业按键时，会进入磁盘作业菜单。
1.列磁盘目录：列出磁盘上所有的文件;2.动作文件输入到内存：将CNT文件输入到内存;3.花板文件输入到内存：将PAT文件输入到内存;4.内存动作文件输入到磁盘：将内存中的CNT文件复制到磁盘;5.内存花板文件输入到磁盘：将内存中的PAT文件复制到磁盘;6.格式化磁盘：将磁盘格式化;7.磁盘文件删除：将磁盘中的某一个文件删除;8.字库文件输入到内存：当系统升级后，需将新的字库文件输入到内存;位厂标照片输入到内存：将PIC文件输入在内存，可以跟改屏幕显示。
三、内存管理：1.内存花样选择：选择所用的花板文件，按下C键还可以进行机器的文件参数复制;2.内存程式编辑：可以查看和编辑每一页程式，当进入程式编辑画面后，可以对等行号，色代号，编织指令进行跳行编辑。
F3为返回首行，F4最后一行，F5用于纱嘴交换(一系统和二系统交换)F6纱嘴替换，可以随意替换纱嘴;3.内存花样编辑：进入此画面后我们可以清楚的看到花样的组织，同时可以作简单的修改，功能键F1用于跳行;4.删除花样：删除指定的内存花样，输入文件编号即可。
上下键选择“是”与“否”; ;5.总清花样：按下此键，系统会有警告提示，如果“确定”将删除内存所有花样，即刷新内存，所有花板文件将丢失。
四、系统工作参数设定：设置机器辅助功能。
1.设定机器系统参数：按下此键会有密码提示输入显示，输入密码“1618”即可进入系统参数设定菜单：(1).针零位：设定读针的起始位置以及针距和机器总针数(设定此项参数前，应先将同步带齿校正)，具体操作是先将机器左边对准第1枚针即可，然后按下F1就可设定针零位;(2).左系统纱嘴右行零位：将左系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(右行)，按下F1即可确定;(3).左系统纱嘴左行零位：将左系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(左行)，按下F1即可确定;(4).右系统纱嘴右行零位：将右系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(右行)，按下F1即可确定;(5).右系统纱嘴左行零位：将右系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(左行)，按下F1即可确定;(6).机头左限位：将机头推到左边限位开关处，按下F1即可。
慈星主打产品——自动化电脑针织横机的天花板到了？1. 自动化电脑针织横机简介针织横机是生产毛衫的主要针织机械设备，适合棉、毛、麻、丝、羊绒、及各种化纤、混纺纱线的编织。
毛衫的编织过程：a、原料通过纺纱机械做成纱线；b、纱线通过针织横机制成面料；c、面料通过裁减制成衣片；d、衣片通过手动封盘机缝合成毛衫成衣。
横机的发展经历了手摇横机—电动横机—半电脑横机—全电脑横机几个阶段。
手摇针织横机产生于150 多年前，与最早的纯手工针织相比,提高了毛衫编织效率。
电脑针织横机是手摇针织横机的升级替代产品，集光电和微电子技术、气流学、精密机械加工等多种科技进步之力，推动了毛衫的高效化工业生产。
自１９７１年意大利普罗蒂公司研制出全球第一台电脑横机以来，电脑横机以其高效的生产及卓越的产品产出品质得到众多毛衫针织企业的追捧，并成为毛织企业转型升级过程中的关键设备。
电脑横机代表了针织横机的最高水平。
电脑横机与手摇横机相比，主要优势在于：1)节省劳动力成本。
手摇横机每台需要1人操作，而电脑横机1人可操作6-8 台，将劳动力成本大幅节省。
2)大幅提升生产效率。
手摇横机日均可生产6-7 件普通毛衫，电脑横机日均可生产20 件普通毛衫，生产效率为手摇横机的 3 倍。
3)可实现复杂毛衫制造工艺。
对于复杂花型的毛衫,手摇横机的实现极为困难,而电脑横机可以实现自动完成翻针、绞花、挑洞、收边等功能,易于实现高品质和复杂花型毛衫的规模化生产。
以电脑横机为代表的电脑针织机械正好解决了我国针织行业面临的三重压力——日益攀升的劳动力成本，落后的生产效率，以及针织品款式和复杂度日新月异的发展。
针织行业的产业升级将对电脑横机的市场需求形成巨大空间。
2. 我国劳动力成本日益攀升随着我国人口红利的逐渐衰减,制造业劳动力成本呈现快速上升的态势，制造业职工平均月工资已达3458 元。
而在毛衫企业集中地区的珠三角、长三角地区更是出现了明显的用工荒，对技术要求更高的毛衫生产工人平均月工资已达4000 元左右，且在不断上升中。
慈星——电脑横机——调试步骤慈星电脑横机调试操作说明简介一、开机：当机器正确接上电源后，按下起动开关，会听到三声“嘟”的声音，然后进入机器内存自检画面，正常的话将进入主画面。
二、磁盘管理：按下磁盘作业按键时，会进入磁盘作业菜单。
1.列磁盘目录：列出磁盘上所有的文件;2.动作文件输入到内存：将CNT文件输入到内存;3.花板文件输入到内存：将PAT文件输入到内存;4.内存动作文件输入到磁盘：将内存中的CNT文件复制到磁盘;5.内存花板文件输入到磁盘：将内存中的PAT文件复制到磁盘;6.格式化1.44MB磁盘：将磁盘格式化;7.磁盘文件删除：将磁盘中的某一个文件删除;8.字库文件输入到内存：当系统升级后，需将新的字库文件输入到内存;9.8位厂标照片输入到内存：将PIC文件输入在内存，可以跟改屏幕显示。
三、内存管理：1.内存花样选择：选择所用的花板文件，按下C键还可以进行机器的文件参数复制;2.内存程式编辑：可以查看和编辑每一页程式，当进入程式编辑画面后，可以对等行号，色代号，编织指令进行跳行编辑。
F3为返回首行，F4最后一行，F5用于纱嘴交换(一系统和二系统交换)F6纱嘴替换，可以随意替换纱嘴;3.内存花样编辑：进入此画面后我们可以清楚的看到花样的组织，同时可以作简单的修改，功能键F1用于跳行;4.删除花样：删除指定的内存花样，输入文件编号即可。
上下键选择“是”与“否”; ;5.总清花样：按下此键，系统会有警告提示，如果“确定”将删除内存所有花样，即刷新内存，所有花板文件将丢失。
四、系统工作参数设定：设置机器辅助功能。
1.设定机器系统参数：按下此键会有密码提示输入显示，输入密码“1618”即可进入系统参数设定菜单：(1).针零位：设定读针的起始位置以及针距和机器总针数(设定此项参数前，应先将同步带齿校正)，具体操作是先将机器左边对准第1枚针即可，然后按下F1就可设定针零位;(2).左系统纱嘴右行零位：将左系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(右行)，按下F1即可确定;(3).左系统纱嘴左行零位：将左系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(左行)，按下F1即可确定;(4).右系统纱嘴右行零位：将右系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(右行)，按下F1即可确定;(5).右系统纱嘴左行零位：将右系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(左行)，按下F1即可确定;(6).机头左限位：将机头推到左边限位开关处，按下F1即可。
电脑横机是一种双针板舌针纬编织织机。
它的三角装置犹如一组平面凸轮，织针的针脚可进入凸轮的槽道内，移动三角，迫使织针在针板的针槽内作有规律的升降运动，并通过针勾和针舌的动作，就能将纱线编织成针织物。
织针在上升过程中，线圈逐步退出针勾，打开针舌，并退出针舌挂在针杆上；织针在下降过程中，针勾勾住新垫放的纱线，并将其牵拉弯曲成线圈，同时原有的线圈则脱出针勾，新线圈从旧线圈中穿过，与旧线圈串联起来，众多的织针织成的线圈串互相联结形成了针织物。
目录成圈过程退圈垫纱带纱闭口套圈脱圈成圈牵拉集圈过程主要品牌成圈过程退圈带纱闭口套圈脱圈成圈牵拉集圈过程主要品牌展开编辑本段成圈过程横机的织针将纱线编织成织物的过程称为成圈过程,成圈过程可分为退圈,垫纱,带纱,闭口,套圈,脱圈,成圈和牵拉等8个阶段. 电脑横机退圈退圈就是将处于针勾中的旧线圈移动到针杆上,为垫放新的纱线作好准备.在退圈过程中,织针从最低点上升到最高点,织针处于退圈阶段,退圈后针舌被线圈刮开.垫纱垫纱就是将纱线放到针舌上,完成退圈后,织针开始下降,由于给纱机构的配合动作,纱线便在导纱器的引导下,通过纱嘴被垫放到针勾的下面,针舌的上面,以便织针继续下降时,针勾能可靠地勾住纱线.带纱就是将垫放到针勾下面的纱线引到针勾内的过程.这一过程是依靠织物下降来完成.闭口闭口即封闭针口,使新垫放的纱线旧线圈为针舌所隔开.不带纱过程结束后,纱线正确地被针勾勾住,织针继续下降,落到针杆上的旧线圈沿针杆向针头滑动,移到针舌的下面,针舌由于旧线圈的作用,开始绕针舌轴旋转,当织针再下降时,针舌旋转盖住针勾封闭针口.套圈套圈过程是从旧线圈套到关闭了的针舌上开始,而后沿关闭了针舌移到针勾处而结束.脱圈脱圈就是线圈从针头上脱落下来的过程.当完成套圈后,织针沿三角工作面下降,勾住新垫放的纱线穿过旧线圈,而旧线圈同时由于牵拉力的作用,由针头处脱出.成圈成圈阶段的工作是在旧线圈脱出针头后,针勾带住新垫放的纱线穿过旧线圈,织针再下降将纱线拉弯成新的线圈.牵拉牵拉就是为了使成圈后的新线圈得以张紧,不得脱出针勾,以进行下一横列编织的成圈工作.牵拉是利用牵拉机构将旧线圈拉向针背,达到紧张的目的,同时将已成形的织物引出成圈区域.集圈过程集圈是针织物组织的基本线圈结构之一,它是将旧线圈不予退圈或脱圈,而织针继续成圈,新旧线圈集合在一起而形成的一种组织.在横机上采用两种手段来制取集圈组织,一种是无脱圈法,一种是无退圈法.无脱圈法集圈是将横机的一个或前后对角的两个压针三角推上一定高度.当要头带动三角运行时,织针上升到最高点,然后下降到闭口阶段即不再下降,线圈关闭针舌后挂在针杆上,此时针勾勾住了新垫放的纱线.当机头反向运行编织下一横列的织物时,织针在三角的作用下可上升到顶点,或下降到最低点,新纱线形成悬弧退圈后与挂在针杆上的旧线圈合并在一起共同脱圈后形成集圈.无退圈法集圈无退圈法形成的集圈又称为胖花组织,只能在胖花横机上织成.二级胖花横机形成平行集圈,三级胖花横机可形成交错集圈.平行集圈:二级胖花横机有一个活动的挺针三角,针板上排列高脚针和低脚针.当机头运行编织时,挺针三角退出低脚针高度,高脚针可被挺针,继续上升至退圈,而低脚针只能升起到起针三角的顶尖处,尚横档三角上平面行进,然后下降,线圈打开针舌后挂在针舌上不退圈,针勾同时勾住新垫放的纱线.当机头编织下一横列的织物时,退出的挺针三角回复原位,低脚针针舌上挂着的旧线圈与新形成的纱线悬弧共同退圈,脱圈形成集圈.因这种集圈只在低脚针上形成,织出的集圈组织在衣片上互相平行排列,故称为平行集圈或二级胖花. 交错集圈:三级胖花横机的活动挺针三角有两个,针板上排列高脚针,低脚针和高脚长舌针.当上,下挺针三角共同退出低脚针高度时,织出平行集圈组织.当上挺针三角单独退出工作位置时,织针上升到下挺针三角位置,因长舌针针舌较长,线圈打开针舌后挂在针舌上不退圈,垫纱后,新旧线圈集合在一起形成集圈.因此种集圈在低脚针和长舌针上形成,织出的集圈组织在衣片上交错排列,故称为交错集圈,又称为交点网眼胖花和三级胖花.编辑本段主要品牌目前，全球电脑横机主要生产国为德国、日本、瑞士、中国等国家。
