慈星gec全电脑横编织机操作手册前言首先，感谢您选择了我公司生产的全电脑横编织机，为了让您安全、有效地使用全电脑横编织机，特编写此手册，以供参考。
在安装、操作、维护和检查之前请仔细阅读机器制造商的操作说明书和其他辅助文件，只有在您完全理解这一系统并熟悉操作步骤以后才能操作机器。
因产品升级、改良等而有可能产生本手册的记载内容与产品相异的情况；另外，本手册的记载内容有时也可能在未经预先通知的情况下更改，恕不另行通知。
目录操作篇一注意事项1 关于机器安装、使用前的注意事项 (3)2 关于安全操作的注意事项 (5)3 关于维护的注意事项 (5)二机器结构1 机器外观图 (7)2 编织幅宽参考值 (8)3 机器主要组成部分 (9)4 各动作三角的功能与图解 (10)5 A、H、B位置图解 (11)6 选针器与选针脚对应图解 (17)7 针在针床中的排列 (18)8 卷布系统 (18)10 毛刷 (20)11 纱嘴 (21)三机器基本操作1 设定花版起始针 (22)2 穿纱引线 (22)3 夹线 (22)四各页面操作使用说明A 文件管理 (25)B 花型管理 (28)I 运行 (32)K 连续织造 (41)维护篇一各画面操作使用说明C 系统参数 (42)E 机头测试 (57)F 机器测试 (59)G 系统升级 (64)H 帮助 (64)J 关闭电脑 (65)二常见故障及排除方法 (66)三横机电路图 (69)操作篇一注意事项1 关于机器安装、使用前的注意事项环境要求：为使机器处于良好的运作状态，请依据下列指示环境安置机台。
搬运及摆放要求：打开包装箱，先取下固定机器的4颗固定螺丝，然后用叉车小心地将机器取出，千万不要硬拉机器，过分用力可能导致机器损坏，再确定机器的摆放位置，要求相邻两台机器后部之间最少保持50cm至80cm的距离，侧面应保持80cm至100cm的距离以方便日后机器维护，将垫块摆好位置，机器缓慢放下。
慈星主打产品——自动化电脑针织横机的天花板到了？1. 自动化电脑针织横机简介针织横机是生产毛衫的主要针织机械设备，适合棉、毛、麻、丝、羊绒、及各种化纤、混纺纱线的编织。
毛衫的编织过程：a、原料通过纺纱机械做成纱线；b、纱线通过针织横机制成面料；c、面料通过裁减制成衣片；d、衣片通过手动封盘机缝合成毛衫成衣。
横机的发展经历了手摇横机—电动横机—半电脑横机—全电脑横机几个阶段。
手摇针织横机产生于150 多年前，与最早的纯手工针织相比,提高了毛衫编织效率。
电脑针织横机是手摇针织横机的升级替代产品，集光电和微电子技术、气流学、精密机械加工等多种科技进步之力，推动了毛衫的高效化工业生产。
自１９７１年意大利普罗蒂公司研制出全球第一台电脑横机以来，电脑横机以其高效的生产及卓越的产品产出品质得到众多毛衫针织企业的追捧，并成为毛织企业转型升级过程中的关键设备。
电脑横机代表了针织横机的最高水平。
电脑横机与手摇横机相比，主要优势在于：1)节省劳动力成本。
手摇横机每台需要1人操作，而电脑横机1人可操作6-8 台，将劳动力成本大幅节省。
2)大幅提升生产效率。
手摇横机日均可生产6-7 件普通毛衫，电脑横机日均可生产20 件普通毛衫，生产效率为手摇横机的 3 倍。
3)可实现复杂毛衫制造工艺。
对于复杂花型的毛衫,手摇横机的实现极为困难,而电脑横机可以实现自动完成翻针、绞花、挑洞、收边等功能,易于实现高品质和复杂花型毛衫的规模化生产。
以电脑横机为代表的电脑针织机械正好解决了我国针织行业面临的三重压力——日益攀升的劳动力成本，落后的生产效率，以及针织品款式和复杂度日新月异的发展。
针织行业的产业升级将对电脑横机的市场需求形成巨大空间。
2. 我国劳动力成本日益攀升随着我国人口红利的逐渐衰减,制造业劳动力成本呈现快速上升的态势，制造业职工平均月工资已达3458 元。
而在毛衫企业集中地区的珠三角、长三角地区更是出现了明显的用工荒，对技术要求更高的毛衫生产工人平均月工资已达4000 元左右，且在不断上升中。
电脑横机的主要技术参数与控制系统什么是电脑横机？很多不了解这个行业的人都不知道这是一种什么东西，很多人会理解成就是一台电脑，其实不然。
电脑横机是一种双针板舌针纬编织织机。
它的三角装置犹如一组平面凸轮，织针的针脚可进入凸轮的槽道内，移动三角，迫使织针在针板的针槽内作有规律的升降运动，并通过针勾和针舌的动作，就能将纱线编织成针织物。
织针在上升过程中，线圈逐步退出针勾，打开针舌，并退出针舌挂在针杆上；织针在下降过程中，针勾勾住新垫放的纱线，并将其牵拉弯曲成线圈，同时原有的线圈则脱出针勾，新线圈从旧线圈中穿过，与旧线圈串联起来，众多的织针织成的线圈串互相联结形成了针织物。
用通俗易懂的话来说，这就是一种针织机器，只不过它比以前的针织机器更加的先进，添加了屏幕加按钮的控制系统，它能让工作人员随时了解在生产过程中重要的参数，并且控制更加简单、有效、速度。
下面就以欧大纬纺织机械有限公司的全自动电脑横机技术参数与控制系统分享给朋友们，让朋友们更加直观的了解该产品的性能。
控制系统：●屏幕采用7英寸LCD工业显示屏，薄膜开关，机械式按键，图形画界面，彩色显示，传输方式采用USB传输，系统内存可同时存入大量花型文件，并可根据生产需要随时调出使用；●监控画面：可显示各种工作参数和正在编织行的度目值，并在机器运转时随时进行调整，最大限度方便操作及节约时间；●多语言操作版本：支持中文、英文，同时还可根据客户需要进行设置所需语种；●电源：单相220V，采用先进CMOS技术，在停电瞬间具有记忆及恢复功能；●体积：长2700*宽800*高1550主要品牌：目前，全球电脑横机主要生产国为德国、日本、瑞士、中国等国家。
其中，德国生产电脑横机的历史最为悠久，瑞士、日本其次，中国此前主要以生产手摇横机和电动横机为主，2000年以来，开始逐步进入到电脑横机的研制和生产中，并通过技术跟踪，实现了快速发展。
目前，全球电脑横机的主要品牌有：德国——斯托尔电脑横机；日本——岛精电脑横机；中国——慈星电脑横机；瑞士——事坦格电脑横机。
慈星——电脑横机——调试步骤慈星电脑横机调试操作说明简介一、开机：当机器正确接上电源后，按下起动开关，会听到三声“嘟”的声音，然后进入机器内存自检画面，正常的话将进入主画面。
二、磁盘管理：按下磁盘作业按键时，会进入磁盘作业菜单。
1.列磁盘目录：列出磁盘上所有的文件;2.动作文件输入到内存：将CNT文件输入到内存;3.花板文件输入到内存：将PAT文件输入到内存;4.内存动作文件输入到磁盘：将内存中的CNT文件复制到磁盘;5.内存花板文件输入到磁盘：将内存中的PAT文件复制到磁盘;6.格式化1.44MB磁盘：将磁盘格式化;7.磁盘文件删除：将磁盘中的某一个文件删除;8.字库文件输入到内存：当系统升级后，需将新的字库文件输入到内存;9.8位厂标照片输入到内存：将PIC文件输入在内存，可以跟改屏幕显示。
三、内存管理：1.内存花样选择：选择所用的花板文件，按下C键还可以进行机器的文件参数复制;2.内存程式编辑：可以查看和编辑每一页程式，当进入程式编辑画面后，可以对等行号，色代号，编织指令进行跳行编辑。
F3为返回首行，F4最后一行，F5用于纱嘴交换(一系统和二系统交换)F6纱嘴替换，可以随意替换纱嘴;3.内存花样编辑：进入此画面后我们可以清楚的看到花样的组织，同时可以作简单的修改，功能键F1用于跳行;4.删除花样：删除指定的内存花样，输入文件编号即可。
上下键选择“是”与“否”; ;5.总清花样：按下此键，系统会有警告提示，如果“确定”将删除内存所有花样，即刷新内存，所有花板文件将丢失。
四、系统工作参数设定：设置机器辅助功能。
1.设定机器系统参数：按下此键会有密码提示输入显示，输入密码“1618”即可进入系统参数设定菜单：(1).针零位：设定读针的起始位置以及针距和机器总针数(设定此项参数前，应先将同步带齿校正)，具体操作是先将机器左边对准第1枚针即可，然后按下F1就可设定针零位;(2).左系统纱嘴右行零位：将左系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(右行)，按下F1即可确定;(3).左系统纱嘴左行零位：将左系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(左行)，按下F1即可确定;(4).右系统纱嘴右行零位：将右系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(右行)，按下F1即可确定;(5).右系统纱嘴左行零位：将右系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(左行)，按下F1即可确定;(6).机头左限位：将机头推到左边限位开关处，按下F1即可。
电脑横机编织原理叙述编织工作原理1、不织三角状态：常规状态选针状态：不选弹簧针停留 B 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：选针复位三角推起选针片，选针片针脚露出针板，选针器闭合直压，选针片针脚被原位压入针槽，选针片原地停留，弹簧针针脚停留在B 位，并被不织压片连带长针针脚压入针槽，编织针组不出针，因此针组不进入编织工作。
2、编织三角状态：中山导块进入工作，翻针导块退出工作，吊目、接针压片进入工作选针状态：预选弹簧针被推致H 位，二次选弹簧针被推致A 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：（1）予选；选针复位三角推起选针片，选针片针脚露出针板，选针器打开（斜向抬起），选出选针片。
选出选针片针脚露出针板，针脚被选针导针三角推升，选针片推动弹簧针致H 位，予选完成。
（2）予选出选针片再次经选针器选出，选针片针脚再被选针推针三角推升，选针片推动弹簧针致A 位，编织针组下针脚在蝶山斜面作用下编织针组沿走针轨迹上升到中山导块顶点，此时舌针升致3/4 高，旧线圈滑过针舌致针杆，编织针组沿走针轨迹向下运动，纱线垫入，线圈推动针舌使其关闭，旧线圈经针舌上方滑针头，在度目三角斜面走针轨迹推压下，编织针组下针脚致度目三角下向压针面，旧线圈翻转脱落新线圈完成，编织完成。
3、吊目三角状态：中山导块进入工作，吊目压片进入工作，翻针导块退出工作，接针压片退出工作选针状态：弹簧针被推致H 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：予选；选针复位三角推起选针片，选针片针脚露出针板，选针器打开（斜向抬起），选出选针片。
选出选针片针脚露出针板，针脚被选针导针三角推升，选针片推动弹簧针致H 位。
编织针组下针脚在蝶山斜面作用下，编织针组沿走针轨迹上升到中山导块水平导向槽，经过吊目压片弹簧针针脚连带长针针脚压入针槽，长针针脚脱离导向作平行运动。
吊目压片结束对弹簧针针脚的控制，针脚弹出，长针针脚落入中山导块水平导向槽，在度目三角斜面走针轨迹推压下，纱线垫入，编织针组下针脚致度目三角下向压针面，吊目完成。

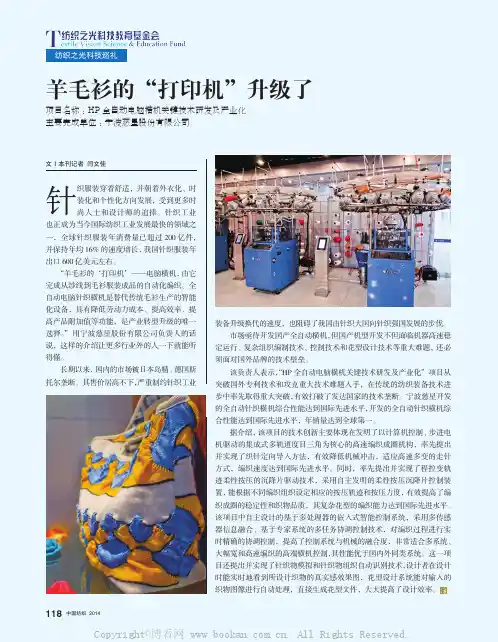

纺织之光科技巡礼118 中国纺织 2014文｜本刊记者 闫文佳针织服装穿着舒适，并朝着外衣化、时装化和个性化方向发展，受到更多时尚人士和设计师的追捧。
针织工业也正成为当今国际纺织工业发展最快的领域之一，全球针织服装年消费量已超过200亿件，并保持年均16%的速度增长，我国针织服装年出口600亿美元左右。
“羊毛衫的‘打印机’——电脑横机，由它完成从纱线到毛衫服装成品的自动化编织。
全自动电脑针织横机是替代传统毛衫生产的智能化设备，具有降低劳动力成本、提高效率、提高产品附加值等功能，是产业转型升级的唯一选择。
”用宁波慈星股份有限公司负责人的话说，这样的介绍让更多行业外的人一下就能听得懂。
长期以来，国内的市场被日本岛精、德国斯托尔垄断。
其售价居高不下，严重制约针织工业装备升级换代的速度，也阻碍了我国由针织大国向针织强国发展的步伐。
市场亟待开发国产全自动横机，但国产机型开发不但面临机器高速稳定运行、复杂组织编制技术、控制技术和花型设计技术等重大难题，还必须面对国外品牌的技术壁垒。
该负责人表示，“HP 全自动电脑横机关键技术研发及产业化”项目从突破国外专利技术和攻克重大技术难题入手，在传统的纺织装备技术进步中率先取得重大突破，有效打破了发达国家的技术垄断。
宁波慈星开发的全自动针织横机综合性能达到国际先进水平，开发的全自动针织横机综合性能达到国际先进水平，年销量达到全球第一。
据介绍，该项目的技术创新主要体现在发明了以计算机控制、步进电机驱动的集成式多轨道度目三角为核心的高速编织成圈机构，率先提出并实现了织针定向导入方法，有效降低机械冲击，适应高速多变的走针方式，编织速度达到国际先进水平。
同时，率先提出并实现了程控变轨迹柔性按压的沉降片驱动技术，采用自主发明的柔性按压沉降片控制装置，能根据不同编织组织设定相应的按压轨迹和按压力度，有效提高了编织成圈的稳定性和织物品质，其复杂花型的编织能力达到国际先进水平。
该项目中自主设计的基于多处理器的嵌入式智能控制系统，采用多传感器信息融合、基于专家系统的多任务协调控制技术，对编织过程进行实时精确的协调控制，提高了控制系统与机械的融合度，非常适合多系统、大幅宽和高速编织的高端横机控制，其性能优于国内外同类系统。

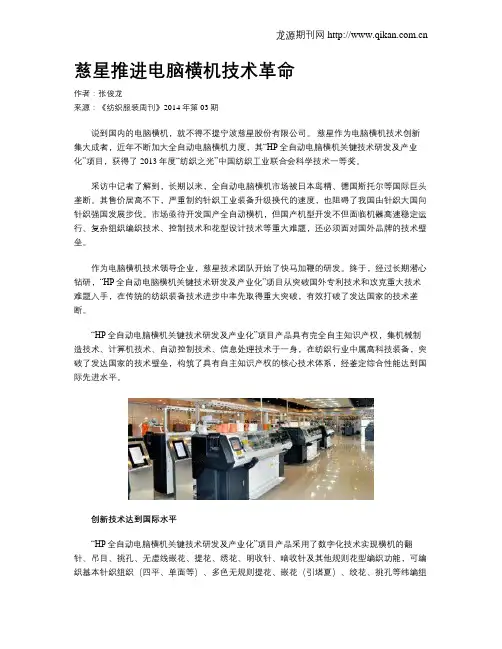

慈星推进电脑横机技术革命作者：张俊龙来源：《纺织服装周刊》2014年第03期说到国内的电脑横机，就不得不提宁波慈星股份有限公司。
慈星作为电脑横机技术创新集大成者，近年不断加大全自动电脑横机力度，其“HP全自动电脑横机关键技术研发及产业化”项目，获得了2013年度“纺织之光”中国纺织工业联合会科学技术一等奖。
采访中记者了解到，长期以来，全自动电脑横机市场被日本岛精、德国斯托尔等国际巨头垄断。
其售价居高不下，严重制约针织工业装备升级换代的速度，也阻碍了我国由针织大国向针织强国发展步伐。
市场亟待开发国产全自动横机，但国产机型开发不但面临机器高速稳定运行、复杂组织编织技术、控制技术和花型设计技术等重大难题，还必须面对国外品牌的技术壁垒。
作为电脑横机技术领导企业，慈星技术团队开始了快马加鞭的研发。
终于，经过长期潜心钻研，“HP全自动电脑横机关键技术研发及产业化”项目从突破国外专利技术和攻克重大技术难题入手，在传统的纺织装备技术进步中率先取得重大突破，有效打破了发达国家的技术垄断。
“HP全自动电脑横机关键技术研发及产业化”项目产品具有完全自主知识产权，集机械制造技术、计算机技术、自动控制技术、信息处理技术于一身，在纺织行业中属高科技装备，突破了发达国家的技术壁垒，构筑了具有自主知识产权的核心技术体系，经鉴定综合性能达到国际先进水平。
创新技术达到国际水平“HP全自动电脑横机关键技术研发及产业化”项目产品采用了数字化技术实现横机的翻针、吊目、挑孔、无虚线嵌花、提花、绣花、明收针、暗收针及其他规则花型编织功能，可编织基本针织组织（四平、单面等）、多色无规则提花、嵌花（引塔夏）、绞花、挑孔等纬编组织，适用于真丝、绢丝、合纤丝、羊毛、腈纶、混纺、纱线等原料编织毛衫成衣、围巾、帽子以及服装附件。
而融合在这一项目中的诸多技术，均达到了国际先进水平。
项目主要负责人之一的孙平范工程师，向记者解读了这一项目中的四大领先技术。
首先是发明了以计算机控制、步进电机驱动的集成式多轨道度目三角为核心的高速编织成圈机构。
慈星电脑横机专用调试步骤Modified by JEEP on December 26th, 2020.慈星电脑横机专用调试步骤慈星电脑横机调试操作说明简介一、开机：当机器正确接上电源后，按下起动开关，会听到三声“嘟”的声音，然后进入机器内存自检画面，正常的话将进入主画面。
二、磁盘管理：按下磁盘作业按键时，会进入磁盘作业菜单。
1.列磁盘目录：列出磁盘上所有的文件;2.动作文件输入到内存：将CNT文件输入到内存;3.花板文件输入到内存：将PAT文件输入到内存;4.内存动作文件输入到磁盘：将内存中的CNT文件复制到磁盘;5.内存花板文件输入到磁盘：将内存中的PAT文件复制到磁盘;6.格式化磁盘：将磁盘格式化;7.磁盘文件删除：将磁盘中的某一个文件删除;8.字库文件输入到内存：当系统升级后，需将新的字库文件输入到内存;位厂标照片输入到内存：将PIC文件输入在内存，可以跟改屏幕显示。
三、内存管理：1.内存花样选择：选择所用的花板文件，按下C键还可以进行机器的文件参数复制;2.内存程式编辑：可以查看和编辑每一页程式，当进入程式编辑画面后，可以对等行号，色代号，编织指令进行跳行编辑。
F3为返回首行，F4最后一行，F5用于纱嘴交换(一系统和二系统交换)F6纱嘴替换，可以随意替换纱嘴;3.内存花样编辑：进入此画面后我们可以清楚的看到花样的组织，同时可以作简单的修改，功能键F1用于跳行;4.删除花样：删除指定的内存花样，输入文件编号即可。
上下键选择“是”与“否”; ;5.总清花样：按下此键，系统会有警告提示，如果“确定”将删除内存所有花样，即刷新内存，所有花板文件将丢失。
四、系统工作参数设定：设置机器辅助功能。
1.设定机器系统参数：按下此键会有密码提示输入显示，输入密码“1618”即可进入系统参数设定菜单：(1).针零位：设定读针的起始位置以及针距和机器总针数(设定此项参数前，应先将同步带齿校正)，具体操作是先将机器左边对准第1枚针即可，然后按下F1就可设定针零位;(2).左系统纱嘴右行零位：将左系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(右行)，按下F1即可确定;(3).左系统纱嘴左行零位：将左系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(左行)，按下F1即可确定;(4).右系统纱嘴右行零位：将右系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(右行)，按下F1即可确定;(5).右系统纱嘴左行零位：将右系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(左行)，按下F1即可确定;(6).机头左限位：将机头推到左边限位开关处，按下F1即可。
