电工电子基础试题1答案

电工电子基础测试题及答案一、选择题1. 电流的单位是：A. 欧姆（Ω）B. 安培（A）C. 伏特（V）D. 瓦特（W）2. 高电压线路上的电压通常为：A. 110VB. 220VC. 380VD. 10000V3. 定流器是将电流通过一个电阻进行限制的装置，其电阻一般是：A. 固定电阻B. 感性电阻C. 可变电阻D. 理想电阻4. 对于电阻和电流的关系，下列说法正确的是：A. 电流与电阻成正比B. 电流与电阻成反比C. 电流与电阻无关D. 电流与电阻关系不确定5. 电容器的单位是：A. 安培（A）B. 瓦特（W）C. 法拉（F）D. 度（°）6. 在串联电路中，电流的大小：A. 相等B. 不相等C. 取决于电阻的大小D. 取决于电容的大小7. 物体受到的电场力的大小取决于：A. 电流的大小B. 电荷的大小C. 电压的大小D. 电容的大小8. 如果将两个电阻并联，阻值会：A. 不变B. 变大C. 变小D. 不确定9. 二极管主要用来：A. 放大电流信号B. 正向限流C. 反向限流D. 变换电流方向10. 三极管的主要作用是：A. 正向放大信号B. 反向放大信号C. 控制电流D. 变换电流方向二、填空题1. 电流的公式是：I = ______2. 电阻的单位是：______3. 电压的单位是：______4. 电容的公式是：C = ______5. 并联电路中，总电阻的计算公式是：______6. 串联电路中，总电压的计算公式是：______7. NPN型三极管中，控制极是______极8. 电子元器件的材料中，半导体属于______体9. Zener二极管的主要作用是______三、简答题1. 请简述直流电和交流电的区别。

2. 什么是欧姆定律？请写出其数学表达式并解释各个符号的含义。

3. 请说明电感的原理，并举例说明电感的应用。

4. 什么是半导体？举例说明半导体元件的应用。

四、解答题1. 请画出以下电路图中的电流路径，并计算电流的大小：（电路图略）2. 如果有一个电容器，初始电压为10V，电容值为100μF，接入一个电阻为1kΩ的电路中，请计算在充电过程中，电容器两端电压随时间的变化情况。

电工电子第一章试题及答案1. 选择题（每题2分，共40分）1) 电流的国际单位是：a. 安培（A）b. 伏特（V）c. 瓦特（W）d. 欧姆（Ω）答案：a2) 电阻的代号通常用什么字母表示？a. Rb. Ic. Vd. E答案：a3) 电阻越大，导线的电流将会：a. 增加b. 减小c. 不变d. 无法确定答案：b4) 在电路中，电压等于电流乘以电阻，可以用以下公式表示：a. U = R/Ib. I = U/Rc. R = U/Id. I = U*R答案：b5) LED是指什么？a. Light Electrical Display（光电显示器）b. Light Emitting Diode（发光二极管）c. Liquid Electronic Device（液体电子设备）d. Low Energy Device（低能量设备）答案：b6) 开关的作用是什么？a. 调节电源电压b. 控制电路通断c. 改变电路的频率d. 改变电流方向答案：b7) 二极管的主要作用是什么？a. 用于放大电流信号b. 用于切换电流方向c. 用于限制电流流动方向d. 用于发光答案：c8) 电容的单位是：a. 安培（A）b. 伏特（V）c. 瓦特（W）d. 法拉（F）答案：d9) 以下哪个元件可以将交流电转换为直流电？a. 电阻b. 电容c. 二极管d. 三极管答案：c10) 下面哪个元件通常被用于放大电流信号？a. 电阻b. 电容c. 二极管d. 三极管答案：d2. 解答题（每题10分，共60分）1) 请简述电流的定义，并列举几个单位为安培的例子。

答：电流是电荷在导体中流动的现象，它表示单位时间内通过导体横截面的电荷数量。

电流的单位为安培（A）。

例如，常见的单位为安培的电器设备有电灯（例如一个60瓦的电灯通常需要约0.5安培的电流）、电风扇、电视机等。

2) 请解释什么是电阻，并说明它对电流的影响。

答：电阻是指导体阻碍电流通过的特性。

电工电子技术基础习题参考答案第一章1-1题略（a）u＝iR+Us（b）u＝-iR+Us1-2题略解：设各支路参考电流I1、I2、I；参考电压U AB，电压源Us、电流源Is。

如图所示，联立方程。

I1+ I2-I＝0 基尔霍夫电流定律：ΣI＝0I1 R1+U AB-Us＝0 基尔霍夫电压定律：ΣU＝0U AB＝I R2 部分电路欧姆定律：U＝I R参数代入I1+ 2-I＝0I1 +U AB-2＝0U AB＝I解得I1＝0I＝2AU AB＝2V所求电流I＝2A。

1-3题略解：（1）设电压源Us1、电压源Us2。

如图所示，联立方程。

-I1+ I2-I3＝0 基尔霍夫电流定律（节点A）：ΣI＝0-I1 R1+U3-U S1＝0 基尔霍夫电压定律（回路1）：ΣU＝0I2 R2+U3- Us2＝0基尔霍夫电压定律（回路2）：ΣU＝0参数代入-0.003+ 0.001-I3＝0-0.003·10000-30+U3＝00.001·20000+U3- 80＝0解得I3＝-2mAU3＝60V（2）说明元件3是电源，电压源Us1、电阻R1、R2是负载输入功率，电压源Us2、元件3是输出功率。

（3）演算电路功率总输出功率：P O＝P US2+ P3＝Us2·I2+（- I3）·U3＝Us2·I2- I3·U3＝80·0.001 -（- 0.002）·60＝80mW+120mW＝200mW总输入功率：Pi＝P US1+ P R1+ P R2＝Us1·I1 + I12·R1 + I22·R2＝30·0.003 +（0.003）2·10000 +（0.001）2·20000＝90mW +90mW+20mW＝200mW电路功率演算结果：总输入功率等于总输入功率，功率平衡。

1-4题略解：设各支路参考电流I1、I2；参考电压U A、参考电压U B，电压源Us1、电压源Us2、电压源Us3。

电工电子试题及答案第一部分：选择题1. 电流表示的是（）。

A. 电荷的集合B. 电子在导体中的方向C. 电荷流动的速度D. 能量的传递2. 以下哪个不属于原子的基本组成部分？A. 电子B. 质子C. 中子D. 离子3. 电阻的单位是（）。

A. 安培B. 欧姆C. 库仑D. 瓦特4. 在电路中，串联和并联的区别在于（）。

A. 电路中元件的排列方式B. 电路图中的符号C. 电流的方向D. 电压的大小5. 静电场中的电场力是（）。

A. 受力物体和电荷之间的引力B. 受力物体和电荷之间的斥力C. 总是引力D. 总是斥力6. 以下哪个电器具有最高的功率？A. 电视机B. 冰箱C. 电脑D. 电扇7. 电源的作用是（）。

A. 提供能量B. 调整电流大小C. 改变电压方向D. 控制电路的连接与断开8. 电线的主要材料是（）。

A. 铜B. 铝C. 铁D. 金9. 以下哪种元件常用于电路的开关？A. 电容器B. 电阻器C. 三极管D. 继电器10. 阻值为10Ω的电阻通过0.5A的电流，求通过它的电压为多少伏？A. 5VB. 10VC. 15VD. 20V第二部分：填空题1. 阻抗用来表示交流电路中对电流的阻碍程度，单位是（）。

2. 电压的符号是（）。

3. 电力的单位是（）。

4. 直流电路中，电流的方向（）改变。

5. 欧姆定律公式为（）。

6. 电流的单位是（）。

7. 并联电路中，总电流（）各支路电流之和。

8. 三相交流电是指电源有（）个电压信号。

9. 发电机是将（）能转换为电能的装置。

10. 电磁铁的基本原理是利用（）产生磁力。

第三部分：简答题1. 什么是短路？如何预防短路事故的发生？2. 并联电路中，为什么各支路电压相等？3. 什么是电感？它在电路中起到什么作用？4. 简述导体的电流分布情况。

5. 什么是三相交流电？应用于哪些领域？6. 什么是电磁感应？列举几个实际应用。

7. 简述直流电机的工作原理。

8. 什么是半导体？它与导体和绝缘体的区别是什么？9. 解释电流和电压的关系，并给出欧姆定律的公式。

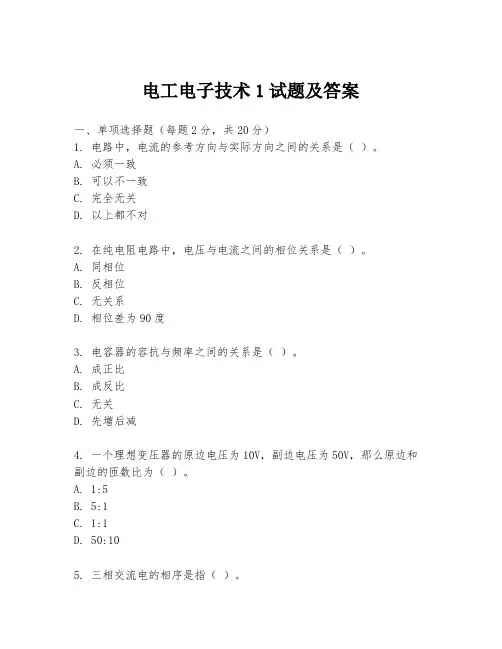

电工电子技术1试题及答案一、单项选择题（每题2分，共20分）1. 电路中，电流的参考方向与实际方向之间的关系是（）。

A. 必须一致B. 可以不一致C. 完全无关D. 以上都不对2. 在纯电阻电路中，电压与电流之间的相位关系是（）。

A. 同相位B. 反相位C. 无关系D. 相位差为90度3. 电容器的容抗与频率之间的关系是（）。

A. 成正比B. 成反比C. 无关D. 先增后减4. 一个理想变压器的原边电压为10V，副边电压为50V，那么原边和副边的匝数比为（）。

A. 1:5B. 5:1C. 1:1D. 50:105. 三相交流电的相序是指（）。

A. 三相电压的幅值大小B. 三相电压的相位顺序C. 三相电压的频率D. 三相电压的波形6. 半导体材料的导电能力介于（）之间。

A. 导体和绝缘体B. 导体和超导体C. 绝缘体和超导体D. 超导体和金属7. 一个电路中的总功率等于（）。

A. 电流与电压的乘积B. 电流的平方与电阻的乘积C. 电压的平方与电阻的倒数的乘积D. 以上都是8. 在RC串联电路中，电容的充放电时间常数τ是（）。

A. R与C的和B. R与C的差C. R与C的乘积D. R与C的比值9. 晶闸管是一种（）。

A. 双极型半导体器件B. 场效应管C. 单极型半导体器件D. 绝缘栅双极晶体管10. 电磁兼容性的英文缩写是（）。

A. EMCB. EMCCC. EMID. EMCS二、多项选择题（每题3分，共15分）11. 以下哪些元件属于无源元件？（）A. 电阻B. 电容C. 电感D. 二极管12. 电路的三种基本状态包括（）。

A. 开路B. 短路C. 通路D. 超载13. 以下哪些因素会影响电感器的电感量？（）A. 线圈的匝数B. 线圈的面积C. 线圈的材料D. 线圈的电阻14. 以下哪些属于模拟电路的特点？（）A. 工作频率高B. 信号连续C. 抗干扰能力强D. 便于集成15. 以下哪些属于数字电路的特点？（）A. 信号离散B. 工作稳定C. 抗干扰能力弱D. 便于集成三、填空题（每题2分，共20分）16. 欧姆定律的数学表达式是________。

电工电子基础试题及答案一、选择题（每题2分，共20分）1. 电流的单位是（）。

A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）2. 电阻的基本单位是（）。

A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）3. 电路中，电压与电流的关系遵循（）。

A. 欧姆定律B. 基尔霍夫定律C. 法拉第定律D. 楞次定律4. 以下哪个不是半导体材料（）。

A. 硅（Si）B. 锗（Ge）C. 铁（Fe）D. 砷化镓（GaAs）5. 一个电路中，如果电阻R=100Ω，通过的电流I=0.2A，则该电阻两端的电压U是（）。

A. 20VB. 10VC. 5VD. 2V二、填空题（每题2分，共20分）6. 电路中，电阻的计算公式为 R = _______。

7. 交流电的周期性变化可以用 _______ 来描述。

8. 一个理想的电压源，其内阻为 _______。

9. 电容器在直流电路中相当于 _______。

10. 变压器的工作原理基于 _______ 的变化。

三、简答题（每题10分，共40分）11. 简述欧姆定律的内容及其应用场景。

12. 解释什么是三相交流电，并简述其特点。

13. 什么是整流电路？它在电子电路中的作用是什么？14. 描述一下半导体二极管的工作原理及其主要参数。

四、计算题（每题20分，共20分）15. 给定一个串联电路，其中包含两个电阻R1=200Ω和R2=300Ω，一个电源电压U=12V。

求电路的总电阻R总，总电流I总，以及每个电阻两端的电压U1和U2。

答案：1. B2. A3. A4. C5. A6. R = U/I7. 正弦波8. 无穷大9. 开路10. 磁通量11. 欧姆定律指出，在电路中，通过电阻的电流I与电阻两端电压U成正比，与电阻值R成反比，即I = U/R。

它广泛应用于直流电路和交流电路的分析中。

12. 三相交流电是由三个频率相同、幅值相等、相位差120度的交流电组成的。

第1章电路的基本知识一、填空题1.电荷间存在相互作用力,同种电荷互相排斥，异种电荷互相吸引。

2.真空中有两个点电荷，电荷量均为2×10－6C,相距0.2 m，则它们之间的作用力为0。

9N ，且为斥力。

3。

电荷周围存在的特殊物质叫电场。

4.电荷的定向移动形成的电子流叫做电流.我们规定正电荷定向移动的方向为电流的正方向。

在金属导体中电流方向与电子的运动方向相反。

5。

通过一个导体的电流是5A,经过2min时间，通过这个电阻横截面的电荷量是600C.导体中的电流为1A，在 0。

4min时间内，通过导体横截面的电荷量为24C。

6.衡量电场力做功大小的物理量叫电压,其定义式为U AB=W AB/q。

7。

电位是相对值，它的大小与参考点选择有关；电压是不变值,它的大小与参考点选择无关 .8.电压的正方向为高电位指向低电位，电动势的正方向为电源负极指向正极。

9。

衡量电源力做功大小的物理量叫电动势，其定义式为E=W/q 。

10.有二根同种材料的电阻丝,长度之比为1：2,横截面积之比为2：3，则它们的电阻之比是 3:4 。

11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为 R/4 。

12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为 I=U/R 。

13。

全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比,其表达式为 I=E/(R+r）。

14.电源电动势E=4.5 V，内阻r=0.5Ω，负载电阻R=4Ω，则电路中的电流I＝ 1A ，路端电压U＝ 4V .15。

电流在单位时间内所做的功叫做电功率。

电源电动势所供给的功率，等于电源内阻和负载电阻所消耗的功率之和.16.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。

如果把它接到110 V的电源上，它实际消耗的功率为 10W 。

17.有一只标有“1kΩ10W”的电阻，允许通过的最大电流是0.1A ,允许加在它两端的最大电压是 100V 。

第1章电路的基本知识1.1电路的概念 (1) 略(2) 电路通常由电源、负载和中间环节(导线和开关)等部分组成。

A •电源的作用：将其他形式的能转换成电能。

B •负载的作用：将电能转换成其他形式的能。

C •中间环节的作用：传递、分配和控制电能。

1.2电路中的主要物理量 (1) 零、负电位、正电位 (2) 3、1.5、3、1.5、0、3 (3) -7,-5 1.3电阻 (1) 3: 4 (2)查表1.3，知锰铜合金的电阻率 J =4.4 10亠」m1.4欧姆定律 (1)电动势、内压降(2)当R= R 时，电路处于开路状态，其特点是电路中电流为零，电源端电压等于电 源电动势；当R=0时，电路处于短路状态，其特点是短路电流极大，电源端电压等于。

由于I =0.22A=220mA . 50mA ，故此人有生命危险。

1.5电功与电功率P 40(2)略(3) W 二Ult =220 0.2 7200 = 316800J思考与练习一、 判断题1" 2. X 3. V 4. X 5. V 6. X 7. X 8. V 9. X 二、 选择题1. C2. C3. B4. B5. B6. B7. C8. B根据t ，得1RS 3 0.21 10 P 4.4如0二=1.43 m(3)U 220R "1000= 0.22 A(1)t=W 二空£=25h三、填空题1 •正、相反；2•参考点；3•负极、正极； 4 •高、低、低、高； 5•材料、长度、横截面积、 R - ； 6• 1800、土 5%; 7. 220S四、计算题1 • U ab =V a -V b =10 - 5 = 5VU bc *b-V c =5-(-5) =10 V U ac 二V a-V c =10 -(-5) =15V U ca - —U ac - - 15VR = U420门I0.2 220100 10(2)U =IR =2 100=200V(3) U r =lr =2 10 =20V 4.( 1)P =UI = 220 4 =880W(2)W 二 Pt =880 1800 =1584000J2 2(3) Q =l Rt =4 0.5 1800 =14400J(4) E =W -Q =1584000 -14400 =1569600 J第2章直流电路的分析与计算2.1电阻的连接(1) I mb =0.5AR 1 4U 2 = IR 2 =0.5 20 =10V U U U 2 =210 =12VR 2故 P 2』P 二10 28 =14WR 2 202. I24 120= 0.2A 3・(1)(2)由于P P 2 R 1 U 2 R 2 R 1WORD 格式整理10(3) (a ) R ab(b) R ab(R R)RR 」R 3(R R) R (c) R ab=R=1门R (2 R)RR（汀）R32 —Q 52.2基尔霍夫定律 (1) 5、3、6、3 (2) 假设I 2、I 3的方向和回路绕行方向如图 I 1 R 1 1 3R 3 = E 1 12 R 2 T 3 R 3 = E2 0.008 I 2 =丨3 0.008 50 8OI3 =3 I 丨2艮 +8013 =12解得 =0.0245 A=24.5mA =0.0325 A=32.5mA R 2 = 384门2.3电压源与电流源的等效变换 （1） I s =—、不变、并、E — I s r 、不变、r （2） （ a ）把两个电压源等效变换为电流源，如图- ----1Q0Q200 n 10¥ a -O rn,evO匸(a)2.2（ a ）所示。

《电工电子技术基础》一、填空题：（每题3分，共12题，合计 33 分）1、用国家统一规定的图形符号画成的电路模型图称为 电路图 ，它只反映电路中电气方面相互联系的实际情况，便于对电路进行 分析 和 计算 。

2、在实际电路中，负载电阻往往不只一个，而且需要按照一定的连接方式把它们连接起来，最基本的连接方式是 串联 、 并联 、 混联 。

3、在直流电路的分析、计算中，基尔霍夫电流第一定律又称 节点电流 定律，它的数学表达式为 。

假若注入节点A 的电流为5A 和－6A ，则流出节点的电流 I 出 = -1 A 。

4、电路中常用的四个主要的物理量分别是 电压 、 电流 、 电位 、 电动势 。

它们的代表符号分别是 I 、 U 、 V 和 E ；5、在实际应用中，按电路结构的不同分为 简单 电路和 复杂 电路。

凡是能运用电阻串联或电阻并联的特点进行简化，然后运用 殴 姆 定 律 求解的电路为 简单电路；否则，就是复杂电路。

6、描述磁场的四个主要物理量是： 磁通 、 磁感应强度 、 磁导率 和 磁场强度 ；它们的代表符号分别是 Φ 、 Ｂ 、 Ｕ 和 Η ；7、电磁力F 的大小与导体中 电流I 的大小成正比，与导体在磁场中的有效 长度L 及导体所在位置的磁感应强度B 成正比，即表达式为： F = BIL ,其单位为： 牛顿 。

8、凡大小和方向随时间做周期性变化的电流、电压和电动势交流电压 、 交流电流 和 交流电动势 ，统称交流电。

而随时间按正弦规律变化的交流电称为 正弦交流电 。

9、 有效值（或最大值） 、 频率（或周期、角频率） 和 初相位 是表征正弦交流电的三个重要物理量，通常把它们称为正弦交流电的三要素。

10、已知一正弦交流电压为u =2202sin(314t+45°)V ，该电压最大值为220，角频率为 314 rad/s,初相位为 45° 、频率是 50 Hz 周期是 0.02 s 。

A B C AB 电工电子技术试题一及答案一、填空题(30 分，每题 2 分) 1、基尔霍夫电流定律的文字描述为。

2、电路中 A 、B 、C 三点的电位： V ＝2V ，V ＝5V ，V ＝0V ，则： U ＝( )Ｖ，参考点是( )点。

如果以 A 点为参考点，则：V ＝( )V ，V ＝( )V ，V ＝( )V 。

A B C3、两个均为 40 μF 的电容串联后总电容为 μF ，它们并联后的总电容为μF 。

4 、 十 进 制 151 ， 二进 制 是 ， 十六 进 制是。

5、二极管的主要特性就是。

6、我国交流电的频率为 50Hz ，其周期为 秒。

7 、 磁 感应强度是表示磁场内某点的磁场 和的物理量。

8、触 发 器 有 个 稳 态 ， 存 储 8 位 二 进 制 信 息 要 个 触 发器 。

9、一 个 基 本 R S 触 发 器 在 正 常 工 作 时 ，不 允 许 输 入 R = S = 1 的 信 号 ， 因 此 它 的 约 束 条 件 是。

10、半导体数 码 显 示 器 的 内 部 接 法 有 两 种 形 式 ： 共 接 法 和 共接 法 。

1 1 、寄 存 器 按 照 功 能 不 同 可 分 为 两 类 ： 寄 存 器 和 寄存 器 。

1 2 、 带 电 装 表接 电 工 作 时 ， 应 采 取 防 止 和的 安全 措 施 。

1 3 、 在正弦交流电路中，电容 C 越大，频率 f 越高，则其容抗越 。

1 4 、 若电流的计算值为负，则说明其参考方向与实际方向。

15、一电感线圈接到 f=50Hz 的交流电路中，感抗 XL=50Ω，若改接到 f=150Hz 的电源时，则感抗 XL 为Ω。

32二、选择题（20 分，每题 2 分） 1、（）电荷运动的方向为电流的正方向。

A 、正B 、负2、两只额定电压相同的电阻，串联接在电路中，则阻值较大的电阻（）。

Ａ、发热量较大Ｂ、发热量较小Ｃ、没有明显差别3、万用表的转换开关是实现（ ）。

电工电子综合测试题（一）一、是非题（本大题共50小题，每小题1分，总计50分）1.（）滑线电阻不能像电热器或白炽灯一样发热、发光，因此，它不是耗能元件。

2.（）如图所示电路中，额定电压为220 V的白炽灯与电感线圈串联，其中，图（a）电路接220 V直流电压U1，图（b）电路接50 Hz/220 V的交流电压U2，那么图（b）电路中的白炽灯较亮。

3.（）解析法是用三角形函数式表示正弦交流电的一种方法。

4.（）任何电路的电源频率高于谐振频率时，电路都呈电感性，电源频率低于谐振频率时，电路都呈电容性。

5.（）铁磁性物质的导磁性能很强。

6.（）在单相半波整流电路中，二极管接反也可以输出整流电压。

7.（）N沟道结型场效晶体管的载流子是电子。

8.（）人们规定负电荷的移动方向为电流的方向。

9.（）电动势可以由包括化学、磁、热、光、机械压力在内的多种效应产生。

10.（）在电路中，电源和负载的作用是将电能转换成其他形式的能量。

11.（）欧姆定律适用于任何电路和任何元件。

12.（）通过电阻的并联可以达到分流的目的，电阻越大，分流作用越显著。

13.（）任何电流源都可转换成电压源。

14.（）闭合电路的一部分导体做切割磁感线运动时，闭合电路中就有感应电流产生。

15.（）三相负载的相电流是指相线上的电流。

16.（）三相四线制中，中性线的作用是强制性地使负载对称。

17.（）负载作三角形联结时的线电流，是指相线中的电流。

18.（）测量电路电流时，电流表必须并入被测电路中。

19.（）低压照明电线都带绝缘层，所以可在上面晾晒衣物。

20.（）单相触电是指人体的某一部分接触带电设备的某一相而导致的触电。

21.（）PN结未加偏置时，它是动态平衡的，PN结内无宏观电流。

22.（）放大区是三极管发射结反正偏、集电结正偏时的工作区域。

23.（）集成运放是利用集成电路工艺制成的高放大倍数的直接耦合放大器。

24.（）正反馈网络的作用就是将输出信号的全部返送到输入端。

A.i1超前i260oB.11滞后i260oC.相位差无法判断5.硬磁材料在反复磁化过程中()oA.容易饱和B.难以去磁C.容易去磁6.变压器的铁芯要用( )A.硅钢片登成B.整块铁芯C.整块铝芯7.判定通电导体或通电线圈产生磁场的方向用( )A.右手定则B.右手螺旋定则C.左手定则8.当线圈中通入( )，就会产生自感现象。

A.电流B.恒定电流C.变化的电流9.理想电压源的内阻是( )。

A.0B.8C.22010.磁感应线上任一点( )方向，就是该点的磁场方向。

A.指向N极B.切线C.直线三、判断题(每题2分共20分)()1.若电源线电压为38OV,三相负载的额定电压为220V,则此负载应采取三角形连接。

()2.用交流电流表测得交流电的数值是有效值。

()3.电流对人体的危害和电流通过人体的路径无关。

()4.三相越接近对称，中线电流就越小。

()5.电路中参考点的改变，各点的电位也将改变。

()6.电路中的任一回路都是网孔。

()7.穿越线圈的磁通量越大，其感生电动势越大。

()8.纯电容两端电压的相位比通过其电流的相位超前90度。

()9.直流稔压电源由变压器、整流电路、滤波电路和稳压电路等四部分组成。

()10.导体两端有电压，导体中就会有电流。

四、简答题(每题5分共10分)1.什么是本征半导体?什么是N型半导体?什么是P型半导体？《电工电子技术基础》期末考试试卷1一、填空题（每空1分共30分）1 .串联电路中的（）处处相等，总电压等于各电阻上电压之和。

2 .如果用交流电压表测量某交流电压，其读数为380伏，此交流电压的最大值为（）伏。

3 .有两个电阻R1和Rz ，已知Ri ：R 2=I:2,若它们在电路中串联，则两电阻上的电压之比U RI :U R 2=（）;两电阻上电流之比I RI ：I R 2=（）:若它们在电路中并联，则两电阻上的电压之比U R ∣：U R 2=（ ）:两电阻上电流之比I RI ：%=（）≡4 .如图，该电路有（）个节点，（）个网孔，（）个回路，（）条支路。

电子电路基础习题册参考答案（第三版）全国中等职业技术第一章常用半导体器件§1-1 晶体二极管一、填空题1、物质按导电能力的强弱可分为导体、绝缘体和半导体三大类，最常用的半导体材料是硅和锗。

2、根据在纯净的半导体中掺入的杂质元素不同，可形成N 型半导体和P 型半导体。

3、纯净半导体又称本征半导体，其内部空穴和自由电子数相等。

N型半导体又称电子型半导体，其内部少数载流子是空穴；P型半导体又称空穴型半导体，其内部少数载流子是电子。

4、晶体二极管具有单向导电性，即加正向电压时，二极管导通，加反向电压时，二极管截止。

一般硅二极管的开启电压约为0.5 V，锗二极管的开启电压约为0.1 V；二极管导通后，一般硅二极管的正向压降约为0.7 V,锗二极管的正向压降约为0.3 V。

5.锗二极管开启电压小，通常用于检波电路，硅二极管反向电流小，在整流电路及电工设备中常使用硅二极管。

6.稳压二极管工作于反向击穿区，稳压二极管的动态电阻越小，其稳压性能好。

7在稳压电路中，必须串接限流电阻，防止反向击穿电流超过极限值而发生热击穿损坏稳压管。

8二极管按制造工艺不同，分为点接触型、面接触型和平面型。

9、二极管按用途不同可分为普通二极管、整流二极管、稳压二极管、开关、热敏、发光和光电二极管等二极管。

10、二极管的主要参数有最大整流电流、最高反向工作电压、反向饱和电流和最高工作频率。

11、稳压二极管的主要参数有稳定电压、稳定电流和动态电阻。

12、图1-1-1所示电路中，二极管V1、V2均为硅管，当开关S与M相接时，A点的电位为无法确定V,当开关S与N相接时，A点的电位为0 V.13图1-1-2所示电路中，二极管均为理想二极管，当开关S打开时，A点的电位为10V 、流过电阻的电流是4mA ；当开关S闭合时，A点的电位为0 V，流过电阻的电流为2mA 。

14、图1-1-3所示电路中，二极管是理想器件，则流过二极管V1的电流为0.25mA ，流过V2的电流为0.25mA ,输出电压U0为+5V。

UBC= 380J2si-180)V 则相电压(a) 220 .2 sin(-30)V (c) 380、2 sin(120)V(b380 .. 2sin( t -30)V (d)220 ,2sin(・t 30)一选择题:1、理想二极管的反向电阻为（B ）。

A零B无穷大C约几百千欧D以上都不对1.在换路瞬间，下列各项中除（B ）不能跃变外，其他全可跃变。

（a）电感电压（b）电容电压（c）电容电流4.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（D ）。

（A）减少负载的工作电流（B）减少负载的有功功率（C）减少负载的无功功率（D）减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压6.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同（f1＞f2）的两电源下，此时线圈的磁通＞1和门2关系是（B ）。

（a）「1 ＞「2 （b）：K「2 （c） M= 27.一负载电阻为RL,经变压器接到内阻R0=800Q的电源上，变压器原、副绕组的额定电流为2A/20A,若使从变压器原绕组看进去的等效负载电阻RL =R0时，则RL等于（B ）⑻ 0.8 Q (b) 8 Q (c) 80 Q (d) 800 Q1、3k1的电阻中通过2mA的电流，试问电阻两端的电压是（D ）。

A 10V B、6mV C、1.5V D 6V2、有一额定值为5W 500门的线绕电阻，其额定电流为（D ）。

A 2500 B、100 C、1 D、0.13、一个电热器从220V的电源取用的功率为1000W如将它接到110V 的电源上，则取用的功率为（B ）WA 125 B、250 C、500 D、10001.稳压管起稳压作用，是利用它的（D）A正向特性B单向导电性C双向导电性D反向击穿特性300W消耗的无功功率为400var，则2.某一负载消耗的有功功率为该负载的视在功率为（c（a）700VA （b）100VA 3.图右所示电路中P点电位为（a ）（a）5V （b）4V （c）3V （d）2V2.采用差分放大电路是为了（B）A加强电路对称性B抑制零点漂移C增强放大倍数D 以上都不对3.交流放大电路中，晶体管一旦进入饱和或截止状态，I B对I C将（D）A增强控制能力B控制能力不变C失去控制能力D它们之间没有关系于（B ）A.1k QB.101k Q4、电路如图所示，根据工程近似的观点，a、b两点间的电阻值约等5、如图电路中电压U为（C）C.200k QD.201k QA.-50VB.-10VC.10VD.50V10.若交流电路的电流相位比电压相位超前，则电路成（ C ）A.电阻性B.电感性C.电容性11.稳压管反向击穿后，其后果为（B ）。

电工电子基础试题及答案【篇一：电工电子技术试题及答案】填空题(共133题，每空一分)1、电力系统中一般以大地为参考点，参考点的电位为 0伏电位。

?2、欧姆定律一般可分为部分电路的欧姆定律和全电路欧姆定律。

3、部分电路的欧姆定律是用来说明电路中电压、电流和电阻三个物理量之间关系的定律。

4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成比，而与回路中的及之和成反比。

5、导体电阻的单位是欧姆，简称欧，用符号表示，而电阻率则用符号表示。

6、已知电源电动势为e，电源的内阻压降为u0，则电源的端电压u= e-uo 。

7、有一照明线路，电源端电压为２２０伏，负载电流为１０安，线路的总阻抗为０.2欧姆，那么负载端电压为 218 伏。

8、串联电路中的处处相等，总电压等于各电阻上之和。

9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则 15 瓦灯泡较亮，而 100 瓦灯泡较暗。

10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫千瓦时。

11、频率是单位时间内交流电重复变化的次数。

13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为 537 伏。

14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为 0.1a 安。

15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗xl＝ 25.12 欧。

如通过电流的频率为10000赫，其感抗xl＝ 5024 欧。

16、一个１０微法的电容接在５０赫的交流电源上，其容抗xc＝318 欧，如接在2000赫的交流电源上，它的容抗xc＝7.95 欧。

19、在纯电感交流电路中，电感元件两端的电压相位超前电流 90 度。

20、在纯电容交流电路中，电容元件两端的电压相位滞后电流 90 度。

21、在纯电阻交流电路中，电阻元件通过的电流与它两端的电压相位同相。

22、交流电路中的有功功率用符号 p 表示，其单位是 w 。

题号 一 二 三 四 五 总分 分数一、填空（30分）1.一个实际电源可以用一个（ 理想电压源 ）和一个理想电阻串联来等效，还可以用（理想电流源 ）和一个理想电阻并联来等效。

电源的这种等效变换，只是对电源（ 外部 ）等效，对电源内部是不等效的。

2. 滤波的基本原理都是利用电容和电感的 储能 作用实现的。

电容器在电路中与负载接成 并联 形式，而电感器与负载接成 串联 形式3.基尔霍夫电流定律指出：任一瞬间，通过电路中任一节点所连的各支路电流的（ 代数和 ）恒为零。

4．变压器是利用（ 电磁感应 ）原理传输电能或信号的器件，具有（ 变压 ）、（ 变流 ）和阻抗变换的作用。

5．正弦交流电的三要素是（最大值或有效值 ）、（ 频率 ）和（ 初相位 ） 。

6．提高功率因素的意义是：（ 提高电源的利用率 ）和降低线路的损耗，采用（ 并联电容器 ）方法提高感性电路的功率因数。

7．数字电路的基本逻辑关系有（ 与 或 非 ）三种。

8.电工技术中，把复数)1(CL j R Z ωω-+=,叫做（ 复阻抗 ），复数的模叫做（ 阻抗 ）。

阻抗角ϕ＞0，电路呈感性；ϕ＜0,电路呈（ 容 ）性。

8．电工技术中，为了简化计算，采用数学中的（ 复数 ）来表示同频率的正弦电压和电流，并将它们称作相量。

9．三相对称电动势的特点是最大值相等、（ 频率 ）相同、相位（互差 120° ）。

三相对称负载三角形联接于三相对称交流电源，线电流是相电流的（3 ）倍。

10．在使用电压互感器时，为安全起见，电压互感器的铁芯及二次绕组的一端应该（ 接地 ），且二次绕组不允许（ 短路 ）。

11. 3．交流放大电路的静态是指 i u =0 的工作状态，通常说的静态值（静态工作点）是 B I 、 C I 、 CE U 。

12..稳压二极管工作在伏安特性的（ 反向击穿区 ）区，利用其电流在很大范围内变化而电压基本恒定的特性进行稳压的。

13．PN 结的基本特性是（ 正偏导通 ）、（ 反偏截止 ）。
