国产地下管线探测仪探测原理

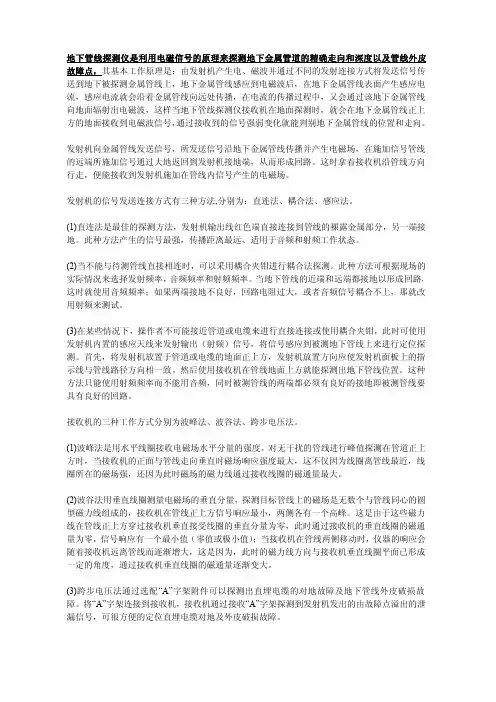

地下管线探测仪是利用电磁信号的原理来探测地下金属管道的精确走向和深度以及管线外皮故障点，其基本工作原理是：由发射机产生电、磁波并通过不同的发射连接方式将发送信号传送到地下被探测金属管线上，地下金属管线感应到电磁波后，在地下金属管线表面产生感应电流，感应电流就会沿着金属管线向远处传播，在电流的传播过程中，又会通过该地下金属管线向地面辐射出电磁波，这样当地下管线探测仪接收机在地面探测时，就会在地下金属管线正上方的地面接收到电磁波信号，通过接收到的信号强弱变化就能判别地下金属管线的位置和走向。

发射机向金属管线发送信号，所发送信号沿地下金属管线传播并产生电磁场，在施加信号管线的远端所施加信号通过大地返回到发射机接地端，从而形成回路。

这时拿着接收机沿管线方向行走，便能接收到发射机施加在管线内信号产生的电磁场。

发射机的信号发送连接方式有三种方法,分别为：直连法、耦合法、感应法。

(1)直连法是最佳的探测方法，发射机输出线红色端直接连接到管线的裸露金属部分，另一端接地。

此种方法产生的信号最强，传播距离最远、适用于音频和射频工作状态。

(2)当不能与待测管线直接相连时，可以采用耦合夹钳进行耦合法探测。

此种方法可根据现场的实际情况来选择发射频率，音频频率和射频频率。

当地下管线的近端和远端都接地以形成回路，这时就使用音频频率；如果两端接地不良好，回路电阻过大，或者音频信号耦合不上，那就改用射频来测试。

(3)在某些情况下，操作者不可能接近管道或电缆来进行直接连接或使用耦合夹钳，此时可使用发射机内置的感应天线来发射输出（射频）信号，将信号感应到被测地下管线上来进行定位探测。

首先，将发射机放置于管道或电缆的地面正上方，发射机放置方向应使发射机面板上的指示线与管线路径方向相一致。

然后使用接收机在管线地面上方就能探测出地下管线位置。

这种方法只能使用射频频率而不能用音频，同时被测管线的两端都必须有良好的接地即被测管线要具有良好的回路。

地下管线探测技术经验方法
1.磁法探测：通过检测地下管线产生的磁场变化来确定管线的位置和路线。

这种方法适用于金属管线的探测，如铁路、石油、天然气管线等。

它的原理是利用管线通过交变磁场时会形成磁感应线圈中的感应电流，进而检测磁场的变化。

这种方法具有简单、快速、精确的特点，但对于非金属管线无法进行准确探测。

2.遥感探测：通过遥感技术获取地表信息，然后进行分析和判读，以获得地下管线的架设和走向等信息。

遥感技术可使用卫星图像、航空遥感图像等来获取地面信息，然后通过图像处理、目视解译等方法进行管线探测。

这种方法适用于大范围的区域勘察，但对于管线精确定位较困难。

3.地电法探测：通过测量自然电场和一些外部电场源对地下地层产生的电位差变化，来推测地下管线的位置和路径。

地电法探测主要通过测量电位差进行研究，当管线经过时，会出现明显的电位变化。

这种方法适用于一些电导率较高的地下管线，如金属管线和一些特定的电缆。

4.地震波法探测：通过发射地震波并监测地下介质中反射、折射、多次反射等波动情况，来推测地下管线的存在和位置。

地震波法探测是一种比较常用的方法，通过以上述波动信号的特征等信息来分析管线的存在和位置。

在实际应用中，通常需要结合不同的探测方法，进行多个方面的观测和分析，以提高管线探测的准确性和可靠性。

此外，还可以结合GPS定位系统、地下雷达、超声波、探地针等其他辅助设备和技术，来进一步增强管线探测的效果。

但无论采用哪种方法，都需要注意安全，避免对地下管线和周边环境造成危害。

在进行地下管线
探测工作时，需要严格遵守相关法规和安全操作规程，并配备专业人员进行操作与监控。

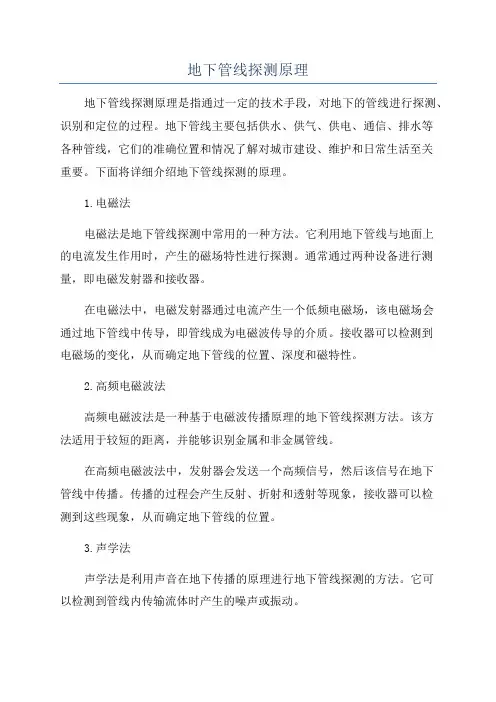

地下管线探测原理地下管线探测原理是指通过一定的技术手段，对地下的管线进行探测、识别和定位的过程。

地下管线主要包括供水、供气、供电、通信、排水等各种管线，它们的准确位置和情况了解对城市建设、维护和日常生活至关重要。

下面将详细介绍地下管线探测的原理。

1.电磁法电磁法是地下管线探测中常用的一种方法。

它利用地下管线与地面上的电流发生作用时，产生的磁场特性进行探测。

通常通过两种设备进行测量，即电磁发射器和接收器。

在电磁法中，电磁发射器通过电流产生一个低频电磁场，该电磁场会通过地下管线中传导，即管线成为电磁波传导的介质。

接收器可以检测到电磁场的变化，从而确定地下管线的位置、深度和磁特性。

2.高频电磁波法高频电磁波法是一种基于电磁波传播原理的地下管线探测方法。

该方法适用于较短的距离，并能够识别金属和非金属管线。

在高频电磁波法中，发射器会发送一个高频信号，然后该信号在地下管线中传播。

传播的过程会产生反射、折射和透射等现象，接收器可以检测到这些现象，从而确定地下管线的位置。

3.声学法声学法是利用声音在地下传播的原理进行地下管线探测的方法。

它可以检测到管线内传输流体时产生的噪声或振动。

在声学法中，通过发射器发出脉冲信号，信号在管线内传输时，会受到管壁的反射和传播介质的吸收等因素的影响，接收器可以捕获这些信号，并通过分析波形和频谱来识别地下管线。

4.磁力法磁力法是一种基于管线产生磁场的原理进行探测的方法。

该方法适用于检测金属管线。

在磁力法中，通过量测与地下金属管线有关的磁场，确定其位置和方向。

通常使用磁场感应法，即使用磁感应线圈感应管线产生的磁场，并通过测量磁场的变化确定管线的位置。

5.地质雷达法地质雷达法是利用电磁波在地下介质中传播的原理进行管线探测的方法。

它可以探测到地下的各种介质变化。

在地质雷达法中，发射器会发射不同频率的电磁波，波经过地下介质传播并反射回来。

接收器可以捕获这些反射波，并通过分析波形和频谱来确定地下管线的位置和特征。

地下管线探测仪技术指标地下管线探测仪工作原理该仪器能在不挖开覆土的情况下便利而快捷地测定地下各种金属管道及电缆的走向、位置和埋深。

该仪器广泛应用于城市燃气、自来水、铁路、厂矿、电力、通讯及市政建设和地质勘探等部门，为工程勘探以及管线维护和检修供应依据。

检测原理利用电磁感应原理，通过探测地下金属管线的磁场分布来确定地下管线的精准位置、走向和埋深。

产品特点：1.多频率发射、抗干扰本领强，适用于多而杂管线探测；2.信号施加模式为感应法和直连法两种，适合不同的场合需要；3.多种响应模式：双线圈峰值法、单线圈峰值法、零值法；4.多种测深方法：直读法、80%法、70%法和50%法；5.大容量电池组：可充分长时间工作且可循环使用。

技术指标：发射机功率：10W（0.5—10W，自动调整）工作频率：发射机：512HZ、8KHZ、33KHZ接收机：50HZ、512H、8KHZ、33KHZ深度范围：5米深度误差：埋深的5%水平定位误差：埋深的2%地下管线探测仪的使用方法地下管线探测仪的测量方法是以电磁感应法为基础加以通讯原理的应用设计而成。

在使用上包含了更多人性化的设计，通过大屏液晶显示信号强弱,条栅、箭头及声音提示使得操很简单判定电缆地下位置及故障电磁感应法而电磁感应法是以岩（矿）石的导电性、导磁性和介电性的差异为物质基础，应用电磁感应原理，通过观测和讨论人工或天然源形成的电磁场的空间分布和时间（或频率）的变化规律，从而找寻良导矿床或解决有关的各类地诘责题的一组电法勘查的紧要分支方法。

通讯原理而通信原理即为通信系统作为一个实际系统，是为了充分社会与个人的需求而产生的，目的就是传送消息（数据、语音和图像等）。

通信技术的进展，特别是近30年来形成了通信原理的紧要理论体系，即信息论基础、编码理论、调制与解调理论、同步和信道复用等，使仪器简单易懂的图形界面。

仪器的新型设计，对仪器行业带来了新的冲击，它更改了传统的电缆故障定位概念，不需高压试验装置，不需使用交流电源，不需分析波形，接线简单明白，使用方法一学即会．过去我们查找电缆路径，必需将电缆停电测试，而有些运行电缆不可能停电，使用地下管线探测仪可以轻松解决带电电缆路径查找的问题,还可直接查找50Hz带电电缆的路径。

管线探测仪的原理应用引言管线探测仪是一种用于检测和定位埋藏地下的各种管道、管线和隧道的设备。

它通过使用射频信号和电磁波来探测地下管线，然后将结果进行分析和展示。

管线探测仪在城市规划、土地开发、水利建设等领域有着广泛的应用。

管线探测仪的原理管线探测仪基于电磁波传播和反射原理工作。

它通过发射电磁信号穿透地下，并根据反射信号的强度和时间来确定管道的位置、深度和方向等信息。

管线探测仪主要由以下几个部分组成： - 发射器：发射器产生电磁信号并将其发送到地下。

- 接收器：接收器接收来自地下管线的反射信号，并将其转换成电信号。

- 处理单元：处理单元对接收到的信号进行分析和处理，并生成相应的管线信息，如位置、深度和方向等。

- 显示器：显示器将处理单元生成的管线信息进行展示，供用户观察和分析。

管线探测仪的应用管线探测仪在以下领域有广泛的应用：1. 城市规划在城市规划过程中，为了避免对已有地下管线的损坏或破坏，使用管线探测仪可以准确地检测和定位地下管线。

这样可以在规划和施工过程中避免潜在的问题，并确保城市基础设施的稳定运行。

2. 土地开发在进行土地开发之前，使用管线探测仪可以快速准确地了解地下管线的布局和走向。

这有助于规划和设计工程，并在施工过程中避免不必要的风险和延误。

3. 水利建设在进行水利建设项目时，如水管、下水道和排水设施的设计和施工，使用管线探测仪可以帮助工程师准确地了解地下管线的情况，快速找到合适的敷设位置，并避免对现有管线的损坏。

4. 管道维护在管道维护过程中，使用管线探测仪可以快速准确地定位问题所在，并帮助维修人员快速采取相应的维护措施。

这样可以减少维护时间和成本，并提高管道维修的效率。

5. 隧道建设在隧道建设过程中，使用管线探测仪可以帮助工程师准确地了解地下管线的布局，避免隧道施工对现有管线的破坏。

这样可以提高隧道建设的效率和质量。

结论管线探测仪在城市规划、土地开发、水利建设和管道维护等领域有着广泛的应用。

管线探测仪工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII管线探测仪工作原理:是利用电磁感应的原理来探测地下电缆的精确走向、深度以及定位电缆的开路、短路及外皮故障点，GH-6600B管线探测仪的智能化全汉字、图形操作指示及声音调频指示。

发射机内置欧姆表可自动测量环路电阻及连续的自动输出阻抗匹配，以保证输出最佳的匹配信号。

对于电缆故障的测试，本仪器可应用跨步电压法，用直埋电缆故障测试配件（“A”字架）来判断直埋电缆的对地绝缘电阻小于2M欧的电缆对地故障及电缆外皮故障的定位；也可以用信号强弱法判断电缆开路、短路故障。

应用耦合夹钳，可以查找带电电缆的路径，利用接收机的50Hz探测功能，还可以对运行电缆发出的50Hz工频信号进行跟踪。

其基本工作原理是：由发射机产生电磁信号，通过不同的发射连接方式将信号传送到地下被测电缆上，地下电缆感应到电磁信号后，在电缆上产生感应电流，感应电流沿着电缆向远处传播，在电流的传播过程中，通过该地下电缆向地面辐射出电磁波，这样当管线定位仪接收机在地面探测时，就会在电缆上方的地面上接收到电磁波信号，通过接收到的信号强弱变化来判别地下电缆的位置、走向和故障发射机的工作原理及方法1.发射机的信号发送连接方式：直连法、耦合法、感应法2.直连法是最佳的探测方法,发射机输出线红色端直接连接到管线的裸露金属部分切勿将其接入带电运行线路中,另一端接地。

此种方法产生的信号最强,传播距离最远,适用于低频、射频两种工作状态3.耦合法当不能与待测管线直接相连时,可以采用耦合夹钳用耦合法探测。

此种方法可以根据现场的实际情况来选择发射频率：低频、射频。

当地下管线的近端和远端都接地良好并形成回路,这时就使用低频频率；如果两端接地不良好,回路电阻过大,或者低频信号耦合不上,那就改用射频来测试。

选择频率没有固定不变的原则,下面给出了频率选择的基本原则：对于高阻的管线（如：通信电缆,带防腐层的管道和铸铁管）使用射频率。

地下管线探测原理、方法与技术地下管线探测的原理主要包括电磁感应原理、地质物理学原理和声波原理等。

其中，电磁感应原理是最常用的探测原理之一、地下管线中通常存在有导电性的物质，如金属管道，通过发射电磁波并利用接收装置接收管线上的电磁波反射信号，从而实现对管线位置的探测。

地质物理学原理则是利用地下地质体的物理性质变化，如密度和电阻率等差异，通过声波或电磁波的传播来探测地下管线的位置。

声波原理也常用于探测水管等非导电性管线，通过产生声波并接收声波的反射信号，从而确定管线的位置。

地下管线探测的方法和技术可以分为无损和有损两种方法。

无损探测方法是指在不破坏地表或地下管线的情况下，通过利用电磁波或声波等传感器进行探测。

无损探测方法包括地磁法、电磁法、雷达法和超声波法等。

其中，地磁法是通过测量地磁场的变化来确定地下管线的位置。

电磁法则是通过测量地下管线产生的电磁信号的强度和方向来确定位置。

雷达法则是通过发射地面雷达信号并接收反射信号来确定管线位置。

超声波法则是通过发射超声波，并通过观察超声波的传播速度和反射信号来确定地下管线的位置。

有损探测方法是指在地表或地下通过开挖或钻孔等方法，直接暴露或揭露地下管线进行探测。

有损探测方法常用于在无法使用无损方法进行探测时，或对地下管线位置需要更精确确定时使用。

除了探测原理、方法和技术之外，地下管线探测还需要配合一些辅助设备和软件来实现管线位置的准确探测。

例如，全站仪可以通过测量地表点的坐标，配合计算机软件进行管线定位。

地下管线探测仪则是一个便携式设备，通过传感器将电磁信号或声波信号转化为电信号，并通过显示屏或声音来指示管线位置。

总之，地下管线探测是一项重要的工程探测技术，通过合理选择不同原理、方法和技术的组合，可以实现对地下管线的准确探测和定位，以保护地下管线的安全和有效施工。

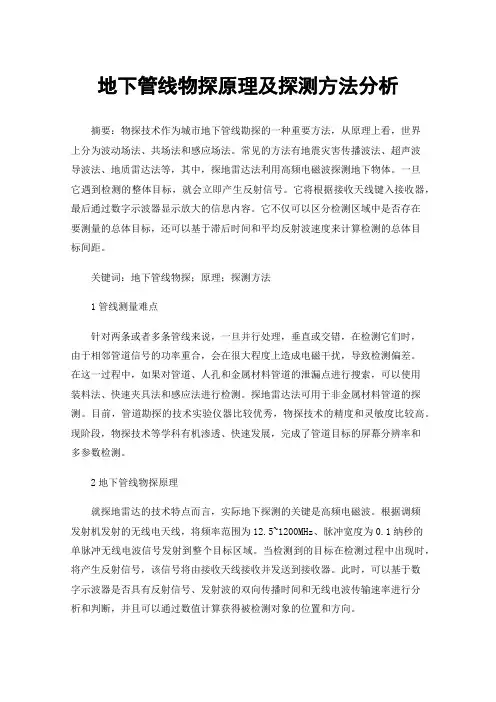

地下管线物探原理及探测方法分析摘要：物探技术作为城市地下管线勘探的一种重要方法，从原理上看，世界上分为波动场法、共场法和感应场法。

常见的方法有地震灾害传播波法、超声波导波法、地质雷达法等，其中，探地雷达法利用高频电磁波探测地下物体。

一旦它遇到检测的整体目标，就会立即产生反射信号。

它将根据接收天线键入接收器，最后通过数字示波器显示放大的信息内容。

它不仅可以区分检测区域中是否存在要测量的总体目标，还可以基于滞后时间和平均反射波速度来计算检测的总体目标间距。

关键词：地下管线物探；原理；探测方法1管线测量难点针对两条或者多条管线来说，一旦并行处理，垂直或交错，在检测它们时，由于相邻管道信号的功率重合，会在很大程度上造成电磁干扰，导致检测偏差。

在这一过程中，如果对管道、人孔和金属材料管道的泄漏点进行搜索，可以使用装料法、快速夹具法和感应法进行检测。

探地雷达法可用于非金属材料管道的探测。

目前，管道勘探的技术实验仪器比较优秀，物探技术的精度和灵敏度比较高。

现阶段，物探技术等学科有机渗透、快速发展，完成了管道目标的屏幕分辨率和多参数检测。

2地下管线物探原理就探地雷达的技术特点而言，实际地下探测的关键是高频电磁波。

根据调频发射机发射的无线电天线，将频率范围为12.5~1200MHz、脉冲宽度为0.1纳秒的单脉冲无线电波信号发射到整个目标区域。

当检测到的目标在检测过程中出现时，将产生反射信号，该信号将由接收天线接收并发送到接收器。

此时，可以基于数字示波器是否具有反射信号、发射波的双向传播时间和无线电波传输速率进行分析和判断，并且可以通过数值计算获得被检测对象的位置和方向。

探地雷达（GPR）探测大城市地下管道的原理是，物体和均质介质在主要参数（包括渗透率、电阻率、相对介电常数等）的标准水平上存在差异，这导致产品中反射波的雷达回波数据信息存在差异。

因此，通过研究雷达波的抗压强度、几何结构和波型，推断大城市地下管道的平面位置和方向以及基础的埋深，可以判断物体的相关信息。

地下管线探测仪原理
地下管线探测仪是一种非开挖（直接探测）的新型探测仪器，其原理是根据电磁波的反射特性来确定地下管线的位置。

它可以在不开挖、不破坏原有地下管线的情况下，准确、快速地找到地下管线。

地下管线探测仪的工作原理：发射机发出电磁波，在电缆周围形成一个电场，当电缆周围有导体时，这个电场就会在电缆周围产生感应电流。

由于金属导体具有电阻率低，并且导体内部可能存在电感和电容，所以在检测中可以发现明显的信号异常。

当探测点和被测物之间存在一定的距离时，被测物上的电压值将发生变化。

如果这个变化达到仪器检测的最小信号电平时，仪器将无法检测到该信号。

由于地下管线探测仪是利用电磁波来探测地下管线的位置和埋深等情况，所以我们在使用时可以直接根据仪器显示的波形来判断探测点是否有金属管线以及埋深情况。

一般情况下，如果发现地下有金属管线时，仪器会有一个很明显的上升沿（即电压变化率最大处）或者下降沿（即电压变化率最小处）；如果地下没有金属管线时，则仪器没有任何变化。

—— 1 —1 —。

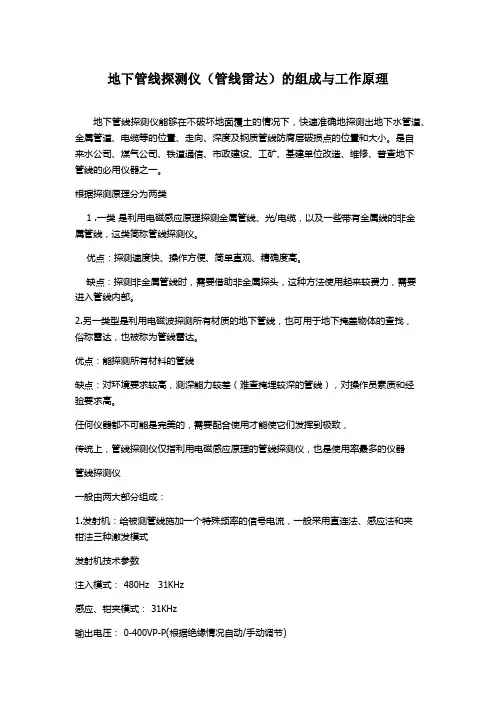

地下管线探测仪（管线雷达）的组成与工作原理地下管线探测仪能够在不破坏地面覆土的情况下，快速准确地探测出地下水管道、金属管道、电缆等的位置、走向、深度及钢质管线防腐层破损点的位置和大小。

是自来水公司、煤气公司、铁道通信、市政建设、工矿、基建单位改造、维修、普查地下管线的必用仪器之一。

根据探测原理分为两类1 .一类是利用电磁感应原理探测金属管线、光/电缆，以及一些带有金属线的非金属管线，这类简称管线探测仪。

优点：探测速度快、操作方便、简单直观、精确度高。

缺点：探测非金属管线时，需要借助非金属探头，这种方法使用起来较费力，需要进入管线内部。

2.另一类型是利用电磁波探测所有材质的地下管线，也可用于地下掩盖物体的查找，俗称雷达，也被称为管线雷达。

优点：能探测所有材料的管线缺点：对环境要求较高，测深能力较差（难查掩埋较深的管线），对操作员素质和经验要求高。

任何仪器都不可能是完美的，需要配合使用才能使它们发挥到极致，传统上，管线探测仪仅指利用电磁感应原理的管线探测仪，也是使用率最多的仪器管线探测仪一般由两大部分组成：1.发射机：给被测管线施加一个特殊频率的信号电流，一般采用直连法、感应法和夹钳法三种激发模式发射机技术参数注入模式： 480Hz31KHz感应、钳夹模式： 31KHz输出电压： 0-400VP-P(根据绝缘情况自动/手动调节)输出波形:正弦波电源 :12VDC 4.5AH 锂电池最大输出功率: 10W2.接收机：接收机内置感应线圈，接收管道的磁场信号，线圈产生感应电流，从而计算管道的走向和路径。

一般有三种接收模式：峰值模式（最大值）、谷值模式（最小值）、宽峰模式；另外现在更先进的仪器一般都带有峰值箭头模式（结合了峰值与谷值两者的优点，使操作更直观）以及罗盘导向（用于指明管线的走向）。

接收机技术参数接收灵敏度 :I≤100μA@1M对50HZ干扰防卫度: ≥100db功耗：<1.0W供电电源： 12V 1.5AH 锂电池最大测试埋深： 4.5米测试埋深误差：±0.05h±5CM （h为光缆的埋深）测试路由误差：≤5cm测试线路绝缘程度：≤25MΩ利用注入法测试管线路由及埋深有效长度：不小于20Km （正常情况下）。

地下管线探测仪原理
1.发送信号：主机产生一定频率的电磁信号，并将其发送给传感器。

这个信号可以是连续的或脉冲的。

2.接收信号：传感器感应到地下管线所反射的信号，并将其发送回主
机进行分析。

3.信号分析：主机分析接收到的信号，并根据信号的特征来确定地下
管线的位置、方向和深度。

通常，地下管线会对电磁信号产生反射或干涉，这些反射和干涉的特征可以用于确定管线的存在和属性。

4.数据显示：分析后的结果会通过显示屏或数据处理软件显示给操作
人员。

显示屏上通常会显示地下管线的位置、方向和深度，有些仪器还可
以显示管线的类型、尺寸和材料。

地下管线探测仪的原理基于电磁波在材料中的传播和反射特性。

不同
的地下管线材料会对电磁波产生不同的反射和吸收特性，从而使得地下管
线在探测仪中的信号具有独特的特征。

通过分析这些特征，可以确定地下
管线的位置和属性。

在实际的地下管线探测中，还需要注意环境因素对探测结果的影响。

比如土壤的湿度、温度和盐分等因素都会影响电磁波在土壤中的传播速度
和衰减情况，从而影响探测仪的精度。

因此，在使用地下管线探测仪时，
需要根据具体环境条件进行适当的校准和调整。

总之，地下管线探测仪是一种利用电磁波的辐射、反射和吸收特性，
通过感应和分析地下管线的信号来确定其位置、方向和深度的设备。

通过
了解地下管线探测仪的原理，可以更好地理解并应用这一技术。

地下探测器的原理地下探测器是一种用于探测地下物质或结构的仪器设备。

它通过测量地下的电磁、声波、重力、磁场等物理量，来获取地下的信息。

地下探测器的原理主要包括电磁法、声波法、重力法和磁法等。

电磁法是地下探测中常用的一种方法。

它利用地下物质对电磁波的吸收、散射和传播特性来探测地下结构。

电磁法的原理是通过发射电磁波，然后测量地下物质对电磁波的响应，从而推断地下结构的性质。

电磁法的探测深度和分辨率取决于电磁波的频率和地下物质的电导率差异。

一般来说，低频电磁波能够达到较大的探测深度，但分辨率较低；高频电磁波则具有较高的分辨率，但探测深度较浅。

声波法是另一种常用的地下探测方法。

它利用地下物质对声波的传播和反射特性来探测地下结构。

声波法的原理是通过发射声波，然后测量地下物质对声波的响应，从而推断地下结构的性质。

声波法的探测深度和分辨率取决于声波的频率和地下物质的声速差异。

一般来说，低频声波能够达到较大的探测深度，但分辨率较低；高频声波则具有较高的分辨率，但探测深度较浅。

重力法是一种利用地下物质的密度差异来探测地下结构的方法。

它利用地下物质对重力场的扰动效应来推断地下结构的性质。

重力法的原理是通过测量地下物质对重力场的引力或斥力效应，从而推断地下结构的密度差异。

重力法的探测深度和分辨率取决于地下物质的密度差异和测量精度。

一般来说，密度差异较大的地下结构能够被较好地探测到，而密度差异较小的地下结构则较难被探测到。

磁法是一种利用地下物质的磁性差异来探测地下结构的方法。

它利用地下物质对磁场的扰动效应来推断地下结构的性质。

磁法的原理是通过测量地下物质对磁场的引力或斥力效应，从而推断地下结构的磁性差异。

磁法的探测深度和分辨率取决于地下物质的磁性差异和测量精度。

一般来说，磁性差异较大的地下结构能够被较好地探测到，而磁性差异较小的地下结构则较难被探测到。

除了以上几种常用的地下探测方法，还有一些其他的方法，如地电法、地热法、地震法等。

探究地下管线测绘技术的工作原理与操作方法地下管线测绘技术是现代城市建设中必不可少的一项技术工作。

它的作用在于帮助确保地下排水、供电、通信等管线的准确位置，为后续工程施工和维护提供重要的参考依据。

本文将探究地下管线测绘技术的工作原理与操作方法。

地下管线测绘技术的工作原理是基于电磁感应原理。

对于地下埋设的金属管道，当它们被电磁波穿过时，会形成一种特殊的电磁信号。

这个信号可以通过接收设备来捕获，并通过分析处理得到相关的管线信息。

操作地下管线测绘技术的第一步是设置测量仪器。

要保证精确地探测地下管线，需要使用专门的地下探测仪器。

这些仪器应该具备高灵敏度和高精度的特点，同时也要有一定的防护措施，以避免其受到外界环境的干扰。

在实际的操作过程中，确定测量范围是至关重要的。

根据具体的工程要求，确定需要测量的区域范围，通常可以使用激光测距仪等设备来辅助确定。

进行地下管线测量之前，需要进行地面清理。

这是为了确保地下管线的信号不会受到地表物体的干扰。

比如，清理掉地表的树木、建筑物和其他物体，将地面恢复到尽可能平整的状态。

接下来，使用测量仪器进行地下管线测量。

根据测量仪器的不同，可以选择不同的操作模式，比如手持探测仪、载具探测仪等。

通过将测量仪器沿着设定的测量范围移动，可以获取地下管线的位置信息。

采集到的数据需要进行记录和分析。

数据可以以图表、数字等形式进行记录，并在后续的工作中进行分析和处理。

根据测量的数据，可以绘制出管线的分布图，并标注出管线的具体位置和属性。

除了测量工作，地下管线测绘技术还需要进行调研和维护。

在实际操作中，需要根据实际需要，进行定期的管线检查和维护工作。

这是为了确保地下管线的安全运行，防止各种事故的发生。

在进行地下管线测绘技术的工作过程中，需要注意一些问题。

首先，正确操作测量仪器是至关重要的。

专业的培训和操作指导可以帮助人员熟悉仪器的使用方法，避免操作中的错误。

其次，要了解地下管线的布局和特点，以便在实际测量中根据需要进行相应的调整。

地下管线探测仪原理地下管线探测仪是一种广泛应用于工业、建筑、电力、通讯等领域的高新技术设备，主要用于快速准确地检测和定位管道、电缆、管道、隧道等地下管线的位置、深度、方向及规格等信息。

那么，地下管线探测仪的原理是什么呢？第一步：电磁感应原理地下管道如果流经交流电源，就会在管道周围产生电磁场，这就是电磁感应原理。

地下管线探测仪在探测管道时，通过内部的检测线圈来感应周围的管道电磁信号，然后将信号转化成电信号，通过LCD显示在仪器屏幕上，让操作人员快速、准确地定位管道位置、深度、规格等信息。

第二步：地下管道散热原理地下管道通常都是用于输送不同介质，介质的流速和温度不同，发热量不同，从而使管道周围对空气的散热量也不同，这就是地下管道散热原理。

利用散热元件和温度计之间的线性关系，仪器可以把散热引起的温度变化转化成电信号，并通过LCD显示在屏幕上，使操作人员更加准确地捕获管道位置、深度、规格等信息。

第三步：地下管道的压力差异原理地下管道通常都是高压介质或低压介质的输送管道，不同介质在管道中行进的速度也不同，从而形成管道内的压力差异，这就是地下管道的压力差异原理。

地下管线探测仪通过检测周围压力差异的变化，采用霍尔元件将压力差异转化成电信号输出给LCD显示屏幕，通过仪器显示屏的深度指示，操作人员可以迅速、准确地确定管道位置和深度等信息。

综上所述，地下管线探测仪利用电磁感应原理、地下管道散热原理和地下管道压力差异原理等多种原理，通过内部的检测线圈、散热元件、压力差检测元件等检测技术手段，快速、准确地探测和定位各种地下管线的位置、深度、方向、规格等信息，为现代建筑、工业生产、通讯、电力等各行业的管线管理和安全生产提供了稳定、可靠的技术支持。

高精度地下管线探测技术的原理与操作指南引言在城市化进程不断加速的今天，地下管线的布设已成为城市建设和发展的重要组成部分。

然而，地下管线的存在往往给工程建设和日常生活带来了一系列隐患和困扰。

为了有效地避免对地下管线的破坏和损害，高精度地下管线探测技术应运而生。

本文将深入探讨高精度地下管线探测技术的原理和操作指南。

一、高精度地下管线探测技术的原理1. 电磁原理高精度地下管线探测技术主要依赖于电磁原理进行数据采集，通过电磁场的作用来探测地下管线的存在和具体位置。

这一原理基于地下管线的传输特性和电磁波与地下物体相互作用的关系。

在具体操作中，通过发送一定频率的电磁波信号，然后利用探测仪器接收地下管线所反射的信号，分析信号的传播时间和强度变化，即可确定地下管线的存在及其精确位置。

2. 声波原理除了电磁原理，高精度地下管线探测技术还可以利用声波原理进行管线的探测。

声波原理是通过将声波信号发送到地下，根据不同材料对声波的传播速度和反射特性的差异来确定地下管线的位置。

当声波遇到不同密度和不同声波反射特性的物质时，会发生折射、反射、散射等现象，通过观测这些声波现象的变化，就可以准确地判断地下管线的位置和走向。

二、高精度地下管线探测技术的操作指南1. 确定目标区域在进行高精度地下管线探测之前，首要任务是明确目标区域。

需要选择具体施工或者调查区域，并对该区域进行详细的地理调查和测绘。

这样可以更准确地估计地下管线的可能存在位置，为后续操作提供便利。

2. 选择合适的仪器接下来，需要选择合适的地下管线探测仪器。

根据具体需求和工作环境的不同，可以选择电磁式或声波式的探测仪器。

在选择仪器时，需要考虑仪器的精度、探测深度、便携性等因素，并根据实际情况选择合适的型号和品牌。

3. 准备工作在进行高精度地下管线探测之前，需要进行一些准备工作。

首先，对仪器进行充电或更换电池，确保能够稳定运行。

其次，需要清理目标区域的表面杂物，防止对探测结果产生干扰。

管线探测仪工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII管线探测仪工作原理:是利用电磁感应的原理来探测地下电缆的精确走向、深度以及定位电缆的开路、短路及外皮故障点，GH-6600B管线探测仪的智能化全汉字、图形操作指示及声音调频指示。

发射机内置欧姆表可自动测量环路电阻及连续的自动输出阻抗匹配，以保证输出最佳的匹配信号。

对于电缆故障的测试，本仪器可应用跨步电压法，用直埋电缆故障测试配件（“A”字架）来判断直埋电缆的对地绝缘电阻小于2M欧的电缆对地故障及电缆外皮故障的定位；也可以用信号强弱法判断电缆开路、短路故障。

应用耦合夹钳，可以查找带电电缆的路径，利用接收机的50Hz探测功能，还可以对运行电缆发出的50Hz工频信号进行跟踪。

其基本工作原理是：由发射机产生电磁信号，通过不同的发射连接方式将信号传送到地下被测电缆上，地下电缆感应到电磁信号后，在电缆上产生感应电流，感应电流沿着电缆向远处传播，在电流的传播过程中，通过该地下电缆向地面辐射出电磁波，这样当管线定位仪接收机在地面探测时，就会在电缆上方的地面上接收到电磁波信号，通过接收到的信号强弱变化来判别地下电缆的位置、走向和故障发射机的工作原理及方法1.发射机的信号发送连接方式：直连法、耦合法、感应法2.直连法是最佳的探测方法,发射机输出线红色端直接连接到管线的裸露金属部分切勿将其接入带电运行线路中,另一端接地。

此种方法产生的信号最强,传播距离最远,适用于低频、射频两种工作状态3.耦合法当不能与待测管线直接相连时,可以采用耦合夹钳用耦合法探测。

此种方法可以根据现场的实际情况来选择发射频率：低频、射频。

当地下管线的近端和远端都接地良好并形成回路,这时就使用低频频率；如果两端接地不良好,回路电阻过大,或者低频信号耦合不上,那就改用射频来测试。

选择频率没有固定不变的原则,下面给出了频率选择的基本原则：对于高阻的管线（如：通信电缆,带防腐层的管道和铸铁管）使用射频率。

地下探测器原理
地下探测器是一种用于探测地下物体的仪器，其原理基于电磁、声波、激光等传感技术。

以下将介绍几种常见的地下探测器原理。

1. 电磁原理：地下探测器利用电磁感应原理，通过发射电磁波（如频率可调的射频信号）进入地下，当电磁波遇到地下物体时，会发生反射、散射和吸收等现象。

地下探测器接收到反射回来的电磁波信号，并经过信号处理和解析，从而判断地下的物体类型和位置。

2. 声波原理：声波地下探测器利用声波的传播特性，发射声波信号到地下，当声波遇到地下物体时，会发生声波的反射、折射、散射等现象。

地下探测器通过接收地下反射回来的声波信号，并经过信号处理和解析，判断地下物体的位置、形状和质地等参数。

3. 激光原理：激光地下探测器利用激光束的特性，在地表向地下发射激光束。

当激光束遇到地下物体时，会发生激光的散射、吸收等现象。

地下探测器通过接收地下反射回来的激光信号，并经过信号处理和解析，判断地下物体的存在、位置和形状等信息。

这些地下探测器原理各有优劣，可根据需求选择合适的探测器。

电磁原理适用于较大范围探测和对不同材质物体的辨识；声波原理适用于较小范围、高分辨率的探测；激光原理适用于探测
较为光滑表面的物体。

不同原理的地下探测器能够满足不同的应用场景和探测需求。

地下管线物探原理及探测方法分析2身份证号码：******************摘要：随着现代科学技术的不断发展，中国的地下管线物探技术也在不断地进步和完善，当下越来越多的勘查方法被应用在地下管线施工中，有力地提升了对地质情况的判断力，从而有效降低了地下管线问题出现的概率。

地下管线勘查中物探方法的应用还需要专业的勘查人员根据不同的勘查需求进行选择和应用，以此来提升勘查数据的可靠性，并为地下管线施工提供保障，在减少安全事故出现的同时促进施工企业的可持续发展，为中国经济发展提供源源不断的动力。

关键词：地下管线；物探原理；探测方法引言随着中国市场经济体制的不断改革、创新和推进,社会发展对大城市的生活质量和便利性提出了更高的要求,说明我国市政管理正面临着新的机遇和挑战。

因此，在地下管线施工操作过程中,政府部门和施工队伍应注意施工技术要点,提高施工安全意识,加强地下管线物探技术的应用，对地下空间的施工状况进行具体调查分析,不断完善地下管线基础设施。

要加强地下管线建设管理,严格按照要求提高地下管线基础设施建设的效率,建设符合标准的地下管线工程项目,为我国城市规划建设做出积极贡献。

1地下管线与物探原理的概述1.1物探原理分析物探是地球物理勘探的简称，指用物理的方法对地球进行勘探的工作或与之相应的学科，包括找矿（各种矿，如煤、石油、金属等）、预报地震等。

地球物理勘探常利用的岩石物理性质有:密度、磁导率、电导率、弹性、热导率、放射性。

从测量所在的空间位置和区域的不同又可以划分为:地面地球物理勘探、航空地球物理勘探、海洋地球物理勘探、钻孔地球物理勘探等。

根据研究对象的不同还可划分为:金属地球物理勘探、石油地球物理勘探、煤田地球物理勘探、水文地质地球物理勘探、工程地质地球物理勘探和深部地质地球物理勘探等。

1.2地下管线的简述在工程建设项目中,地下管线工程的建设内容是重点工程。

地下管线工程的建设内容是日常生活中的新型保障性安居工程,为城市的快速发展带来水、电、天然气等主要生活资源,每个人的日常生活都离不开新的地下管道建设工程。
