地下管线探测仪使用方法地下管线探测仪是一种用于检测和定位地下管线的设备，它在现代城市规划和建设中起着至关重要的作用。

地下管线的知识和了解在各行各业都具有重要性，因为它们是供应水、天然气、电力以及其他基础设施服务的关键组成部分。

本文将介绍地下管线探测仪的使用方法，包括评估地下管线知识、选择合适的探测仪器、准备工作、实际使用以及注意事项。

首先，评估地下管线知识是使用地下管线探测仪的第一步。

在进行任何探测工作之前，了解地下管线的类型、布局和可能的位置是至关重要的。

这可以通过与相关部门、专业人员咨询或查阅城市规划图纸和地下管线图等方式来实现。

掌握这些信息将帮助您在实际使用探测仪时更加准确地定位管线，从而避免可能的事故和损害。

其次，选择合适的地下管线探测仪器是十分重要的。

市场上有多种不同类型的探测仪器可供选择，包括金属探测仪、地磁探测仪、雷达探测仪等。

不同的探测仪器在不同的地质环境和管线类型下具有不同的适用性。

因此，在选择探测仪器时，要根据实际情况和需求进行综合考虑，并选择最适合的仪器。

在进行实际探测前，需要进行一些准备工作。

首先，确保将地下管线探测仪的电源和适配器连接好，并保证其正常工作。

其次，对探测区域进行详细的勘测和分析，确定可能存在管线的地方，并进行标记。

此外，也应确保在进行探测时遵守当地的法规和安全标准，确保自身和他人的安全。

在使用地下管线探测仪时，需要遵循一些注意事项。

首先，仔细阅读并遵守探测仪的操作手册和使用说明，熟悉其功能和操作方法。

其次，根据不同的管线类型和地质环境，选择合适的探测模式和参数设置。

在进行探测时，应缓慢移动探测仪器，并密切观察仪器上的指示器和显示屏，以便及时发现管线的存在和位置。

对于深入探测和定位管线的需要，一些地下管线探测仪还具有定位功能，可以提供管线的坐标和深度等详细信息。

当探测到管线后，应将其位置进行标记，以便后续的施工和维修工作。

此外，在探测结束后，应对仪器进行清洁和维护，以确保其长期的性能和可靠性。

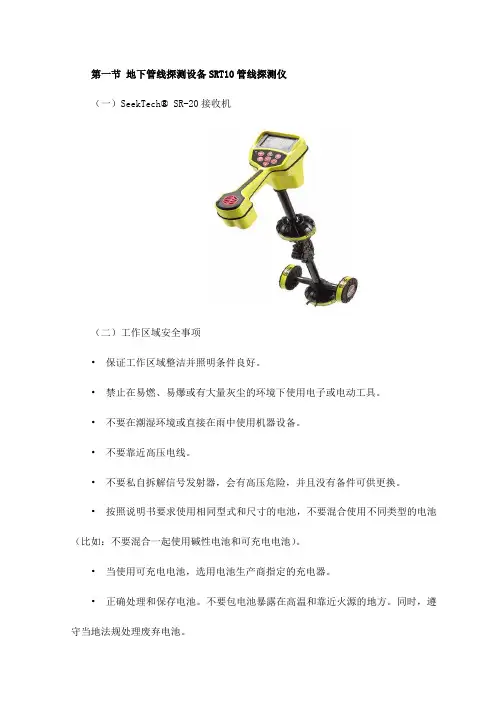

第一节地下管线探测设备SRT10管线探测仪（一）SeekTech® SR-20接收机（二）工作区域安全事项•保证工作区域整洁并照明条件良好。

•禁止在易燃、易爆或有大量灰尘的环境下使用电子或电动工具。

•不要在潮湿环境或直接在雨中使用机器设备。

•不要靠近高压电线。

•不要私自拆解信号发射器，会有高压危险，并且没有备件可供更换。

•按照说明书要求使用相同型式和尺寸的电池，不要混合使用不同类型的电池（比如：不要混合一起使用碱性电池和可充电电池）。

•当使用可充电电池，选用电池生产商指定的充电器。

•正确处理和保存电池。

不要包电池暴露在高温和靠近火源的地方。

同时，遵守当地法规处理废弃电池。

•使用个人安全防护设备，包括手套。

•使用正确的附件，如保持机器设备稳定的装置。

•避免交通事故。

当在靠近公路的地方操作设备时，保持高度警惕周围移动的车辆并穿戴有特殊醒目标记和具有反射光线功能的衣服或马甲。

（三）组成简介SR-20 组成部分（四）安装/更换电池把SR-20倒过来会找到用于提供电力的电池仓。

首先逆时针转动旋钮打开仓盖，按照正负极标记装入电池，盖上仓盖，轻压顺时针转动旋钮。

电池仓当启动SR-20时，它会花几秒钟来检测电池电量。

如果电池用完，它会显示为“empty”（空）。

（五）折叠天线杆开始操作前，展开折叠天线至铰点处锁住。

当完成定位工作时，按下红色释放按钮，折叠天线以便于存放。

注：当进行定位操作时，避免使下部天线在地面拖行。

因为这样会导致噪音信号，影响定位结果，并最终可能导致天线损坏。

折叠天线杆和释放按钮（六）SR-20探测模式SR-20 有三种截然不同的探测模式. 它们是:1、有源探测模式，通过信号发生机，选定一个频率施加于一段较长的导体上，用于探测具有导电性能的管道、管线或电缆。

2、无源探测模式，用于探测50Hz或60Hz的电力电线，或无线电频率探测。

3、发射探头探测模式，用于探测非金属管道、沟渠或隧道内的发射探头或者不能被前两种模式探测到的地方。

地下管线探测仪定位与定深方法地下管线探测仪是自来水公司、煤气公司、铁道通信、工矿、基建单位改造、维修、普查地下管线的必备仪器之一，它能在不破坏地面覆土的情况下，快速准确地探测出地下自来水管道、金属管道、电缆等的位置、走向、深度及钢制管道防腐层破损点的位置和大小。

地下管线大多数都是金属材料，可以感应传递电磁波，基于这一原理，英国雷迪公司设计开发了一款能够通过检测管线上所发射的电磁波智能检测管线位置的仪器——新型RD8100智能管线探测仪。

该地下管线探测仪以其优越的性能，灵活方便的检测方法，在电力、电信、供水、热力、燃气、石油、化工、城市公用事业等领域拥有广大的用户群体。

地下管线仪定位方法：先了解探测仪器的工作原理，管线仪工作原理就是遵循电磁定律，这里以RD8100为例，接收机电路板包括一个垂直线圈、两个水平线圈。

谷值法：谷值法又称极小值法，是利用管线仪垂直线圈测量电磁场的磁通量，当管线仪移动到管线正上方时，电磁场的垂直分量为0，根据极小值点位来确定管线的平面位置。

该方法的特点是：原理简单，仪器显示直观，定位灵敏度高，缺点是易受附近信号影响，当测量的管线附近有其他同等或较强信号时，管线探测仪线圈接收其他的磁通量从而影响管线定位的准确性。

谷值法只适用于简单条件下，无邻近干扰或距离干扰物的信号极弱时，快速追踪管线走向。

峰值法：峰值法与谷值法相反，是利用管线仪水平线圈测量电磁场的磁通量，峰值法分为宽峰值法和窄峰值法两种。

宽峰值法是利用下水平线圈检测，当管线仪移动到管线的正上方时，电磁场的水平分量为最大，以此来确定管线的平面位置。

该方法的特点是：不如估值法更直观，管线正上方磁通量变化小，因而灵敏度较低。

窄峰值法与宽峰值法类似，只不过不同的是利用上水平线圈和下水平线圈同时检测。

地下管线定深方法：1、直读法管线仪利用上下两个水平线圈测量电磁场的梯度，而电磁场梯度与埋深有光，按下接收机测深按钮，在数字式表头直接读出地下管线的埋深。

管道检测设备介绍及检测方案管道检测是管道安全管理的重要组成部分，对于保护管道的安全性以及预防事故起到了举足轻重的作用。

随着科技的发展，越来越多的高效、精准的管道检测设备得到了广泛应用。

本文将介绍一些常见的管道检测设备以及相应的检测方案。

1. 管线探测仪管线探测仪是一种用于检测地下管线的设备。

它具有快速、高效、精准的特点，可以精确地检测到管线的位置、深度以及管道报警器的状态等信息。

其工作原理是利用地磁、电磁波或者声波等信号对管线进行定位和探测。

使用管线探测仪进行管道检测时，需要事先制定相关的检测计划，并对管线进行标记和分类。

在实际检测过程中，需要配备专业的检测人员进行操作，并对检测结果进行数据分析和统计。

管线探测仪的应用范围非常广泛，主要用于城市地下管网、石油化工行业、金属管道等领域。

2. 超声波检测仪超声波检测仪是一种利用声波进行检测的设备，主要用于检测管道的缺陷、泄漏、裂纹等问题。

超声波检测仪工作原理是向被测体发送超声波信号，然后通过接收探测器接收反射波，从而分析出管道内部是否存在缺陷。

在实际使用中，超声波检测仪具有快速、无损、灵敏度高等优点，被广泛应用于建筑工程、航空航天行业、机械制造等领域，以及在一些特殊的管道检测领域中具有独特的优势。

3. 管道内窥镜设备管道内窥镜设备是一种可穿越管道内部进行检测的设备，主要用于检测管道是否存在裂纹、腐蚀、碰撞、连接是否牢固等问题。

管道内窥镜设备分为硬性内窥镜和软性内窥镜两种类型，工作原理是通过显微镜头组成的探头进行管道检测。

在实际应用中，管道内窥镜设备十分灵活且精准，因此被广泛应用于建筑工程、石油化工行业、电力系统等领域。

4. 管道流量计管道流量计是一种用于测量管道内液体或气体流量的设备。

主要根据热量、压差、超声波、质量等原理进行测量。

管道流量计可以测量管道内部的流速、密度、压力、温度等参数，从而精准地计量管道的流量，并提供可靠的流量计量数据。

在实际应用中，管道流量计主要用于化工、石油、天然气、水务、供热等领域，以及工业生产和民用建筑等行业。

地下管线探测仪使用说明操作作业指导书一、前言地下管线探测仪是一种用于检测地下管线的工具，广泛应用于城市建设、道路施工、电力维护等领域。

本指导书将详细介绍地下管线探测仪的使用方法及操作注意事项，帮助用户正确使用和操作该设备。

二、设备介绍1. 外观特征：地下管线探测仪外观小巧便携，手持式设计，方便携带和操作。

设备主体采用工程塑料材质，具有防护性能和耐用性。

2. 功能特点：地下管线探测仪可通过地下电磁辐射信号检测地下金属管线的位置和深度，并通过声音或指示灯的形式进行提示。

该设备具有定位准确、操作简单、性能稳定的特点。

三、使用方法1. 准备工作a. 根据需要选择合适的检测模式：水平扫描、垂直扫描或斜向扫描。

b. 将电池或充电电源正确安装至设备，并确保电量充足。

c. 检查设备各部件的连接是否牢固，是否有损坏。

2. 探测操作a. 打开地下管线探测仪的电源，确认设备启动正常。

b. 将设备置于地面，并按压探测按钮开始进行探测。

c. 设备探测到地下金属管线时，会通过声音或指示灯的形式进行提示，用户应及时停止探测，并记录当前位置和深度。

3. 实时定位a. 在探测过程中，可通过实时定位功能调整探测的位置和深度。

b. 通过控制仪器的旋钮，可以实时改变探测范围。

c. 根据实时定位结果，可确定金属管线的准确位置。

4. 安全注意事项a. 严禁在未经探测的情况下进行地面工作，以免损坏地下管线。

b. 在使用设备时，应注意周围环境的安全，并避免碰撞、摔落等意外情况。

c. 不要将设备暴露在高温、潮湿或腐蚀性环境中，以免损坏设备的功能和性能。

四、维护保养1. 设备保养a. 定期清洁设备外壳，确保没有灰尘、泥沙等杂物进入设备内部。

b. 不可随意拆卸设备，以免影响设备的正常工作。

2. 电池维护a. 如使用电池作为电源，请及时更换电池，避免电量不足导致设备不能正常工作。

b. 不要将电池暴露在高温或火源附近，以免发生火灾或爆炸。

3. 设备存放a. 长期不用时，应将设备存放在干燥、通风的地方，避免受潮和损坏。

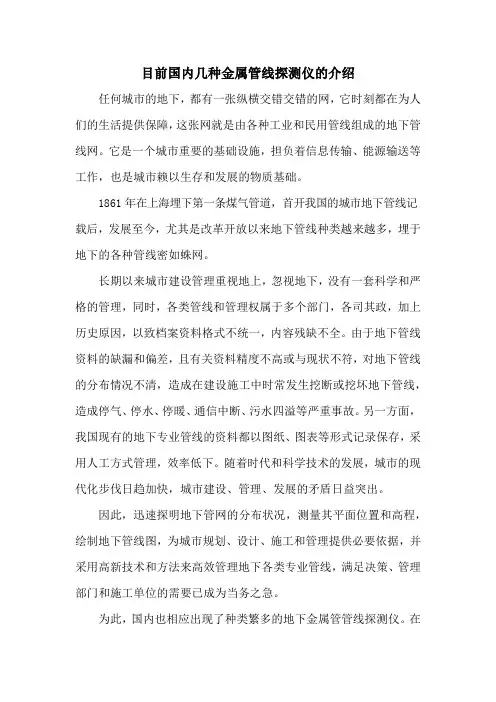

目前国内几种金属管线探测仪的介绍任何城市的地下，都有一张纵横交错交错的网，它时刻都在为人们的生活提供保障，这张网就是由各种工业和民用管线组成的地下管线网。

它是一个城市重要的基础设施，担负着信息传输、能源输送等工作，也是城市赖以生存和发展的物质基础。

1861年在上海埋下第一条煤气管道，首开我国的城市地下管线记载后，发展至今，尤其是改革开放以来地下管线种类越来越多，埋于地下的各种管线密如蛛网。

长期以来城市建设管理重视地上，忽视地下，没有一套科学和严格的管理，同时，各类管线和管理权属于多个部门，各司其政，加上历史原因，以致档案资料格式不统一，内容残缺不全。

由于地下管线资料的缺漏和偏差，且有关资料精度不高或与现状不符，对地下管线的分布情况不清，造成在建设施工中时常发生挖断或挖坏地下管线，造成停气、停水、停暖、通信中断、污水四溢等严重事故。

另一方面，我国现有的地下专业管线的资料都以图纸、图表等形式记录保存，采用人工方式管理，效率低下。

随着时代和科学技术的发展，城市的现代化步伐日趋加快，城市建设、管理、发展的矛盾日益突出。

因此，迅速探明地下管网的分布状况，测量其平面位置和高程，绘制地下管线图，为城市规划、设计、施工和管理提供必要依据，并采用高新技术和方法来高效管理地下各类专业管线，满足决策、管理部门和施工单位的需要已成为当务之急。

为此，国内也相应出现了种类繁多的地下金属管管线探测仪。

在此处列举部分具有代表性的主流产品着重介绍。

1、RD8000RD8000全名：英国雷迪8000金属管线探测仪。

参考价格：2.8万左右有点：相比于其他仪器而言，英国的雷迪公司在管线探测仪这一领域中其技术已经十分成熟，仪器备受亲睐，普遍运用于世界各大城市的地下管线探测工程。

它具有重量轻、易携带、操作简单等硬件有点。

在探测效率和适用范围中，对比于其他仪器可以发现，它的工作效率是其他种类仪器的1.3倍-1.5倍。

因为其工作中仪器的稳定性十分优良，所以在现场的管线走向判断上可以做出迅速有效的决定。

地下管线探测仪的品牌主要有台湾思禄克TAM系列，英国雷迪RD系列和日本富士的PL系列。

雷迪还有LD系列的，那是上海产的，和英国的RD是不一样的，不是一个公司的产品。

台湾思禄克的TAM 系列是比较早生产地下管线探测仪的企业，并且都是自己研发和生产的。

国产的牌子也很多，性能和功能要试过才知道。

大多数存在精度不够或者测试埋深不达标的情况，不建议选择。

台湾思禄克是做管线仪式比较早的，最早就有TAM3000/TAM4000等产品，效果都不错；富士PL系列比较省电。

雷迪的比较耐用。

各有各的优缺点吧
一般公司都是主推他们的主流产品，象TAM-3000、TAM-4000、RD8000、LD6000、PL960等，价钱找公司具体谈，一般在2-6W间。

地下管线探测仪只能探测金属管线，包括钢管、铸铁管、电线、电缆、光缆
如果地下管线埋深比较深，建议TAM-4000，可以测试20米，如果6米以内可以选择TAM-3000就足够用了，价格也要便宜不少。

其他的型号没怎么用过，没有太大印象，身边朋友也都是用的思禄克的。

题主还是根据自己的预算和具体环境选择合适的品牌和型号，首先要考虑的是测试哪些管线，金属还是非金属。

还有深度，是否负责（有的容易串线，这里强烈推荐TAM-4000，相位功能不串线，真的好用）。

特别注意的是还有售后服务，地下管线探测仪属于精密工程仪表，如果使用过程中出现问题很麻烦，可能会影响工期。

所以这一点也很重要。

地下管线探测仪。

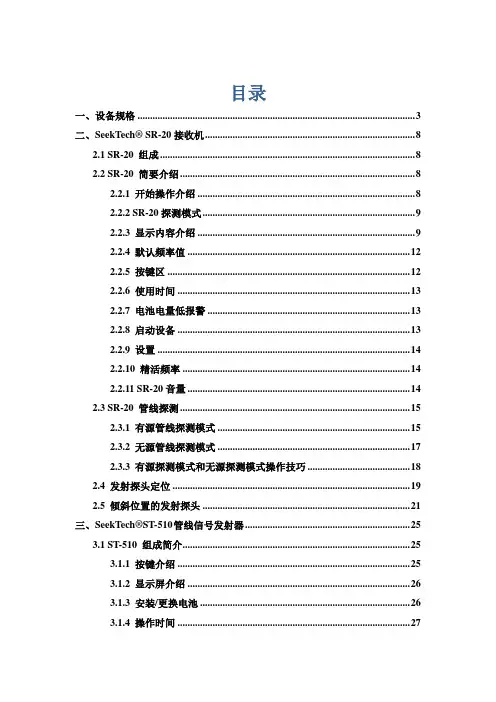

目录一、设备规格 (3)二、SeekTech® SR-20接收机 (8)2.1 SR-20 组成 (8)2.2 SR-20 简要介绍 (8)2.2.1 开始操作介绍 (8)2.2.2 SR-20探测模式 (9)2.2.3 显示内容介绍 (9)2.2.4 默认频率值 (12)2.2.5 按键区 (12)2.2.6 使用时间 (13)2.2.7 电池电量低报警 (13)2.2.8 启动设备 (13)2.2.9 设置 (14)2.2.10 精活频率 (14)2.2.11 SR-20音量 (14)2.3 SR-20 管线探测 (15)2.3.1 有源管线探测模式 (15)2.3.2 无源管线探测模式 (17)2.3.3 有源探测模式和无源探测模式操作技巧 (18)2.4 发射探头定位 (19)2.5 倾斜位置的发射探头 (21)三、SeekTech®ST-510 管线信号发射器 (25)3.1 ST-510 组成简介 (25)3.1.1 按键介绍 (25)3.1.2 显示屏介绍 (26)3.1.3 安装/更换电池 (26)3.1.4 操作时间 (27)3.1.5 可选外接电源 (27)3.1.6 电源开/关 (28)3.1.7 音量介绍 (28)3.2 ST-510管线信号发射器使用简介 (29)3.2.1 直联法 (29)3.2.2 感应夹钳模式 (31)3.2.3 感应模式 (32)3.3 其他特性 (33)3.3.1 16m的延长线 (33)3.3.2 自动背景照明 (33)3.3.3 高电压指示 (33)3.3.4 主菜单 (34)3.3.5 省电模式 (35)3.3.6 自动关机调节 (35)3.3.7 其他生产厂商设置 (35)3.3.8 LCD对比度调节 (36)一、设备规格设备类型：管线探测仪设备型号：SRM-ZT10该设备符合并遵循以下规范：DL/T 849.1-2004 电力设备专用测试仪器通用技术条件第1部分电缆故障闪测仪DL/T 849.2-2004 电力设备专用测试仪器通用技术条件第2部分电缆故障定点仪GB/T 16927.1-1997 高电压试验技术第一部分：一般试验要求GB/T 16927.2-1997 高电压试验技术第二部分：测量系统SeekTech® SR-20接收机SeekTech®ST-510 管线信号发射器接收机注意事项1、工作区域安全事项（1）保证工作区域整洁并照明条件良好；（2）禁止在易燃、易爆或有大量灰尘的环境下使用电子或电动工具。

地下管线测量和定位的方法和工具一、引言地下管线系统是现代城市基础设施的重要组成部分，包括供水、排水、天然气、电力、通信等。

在城市建设和维护过程中，了解地下管线的准确位置至关重要，以避免无意间损坏管线，造成不必要的耗费和安全隐患。

本文将探讨地下管线测量和定位的方法和工具，以帮助读者理解并合理应用相关技术。

二、非破坏性检测方法非破坏性检测方法是目前常用的一种测量和定位地下管线的技术手段。

它通过利用电磁、声波、地质雷达等原理，对地下管线的位置进行识别和测量，而无需进行地面开挖。

其中最常用的非破坏性检测方法包括地质雷达、电磁探测仪和声纳探测仪。

1. 地质雷达地质雷达是利用高频雷达信号对地下物体进行探测的仪器。

它能够检测到地下的金属、非金属管线以及其他物体的存在，并通过分析信号反射的特征，确定管线的位置。

地质雷达具有较高的定位精度，可以识别管线的走向、深度和材质，但在复杂地质环境下的应用较受限制。

2. 电磁探测仪电磁探测仪利用电磁信号对地下金属管线进行定位。

它通过发射电磁波来诱发管线产生感应电流，从而识别出管线的位置。

电磁探测仪的优点是操作简便、反应速度快，适用于较大范围的地下管线检测，但在非金属管线的定位上有一定的局限性。

3. 声纳探测仪声纳探测仪是一种利用声波对地下管线进行检测的设备。

它通过发射声音信号，利用声波在地下的传播速度和特性，确定管线的存在和位置。

声纳探测仪适用于各类管线的探测，但在城市环境中，由于大量噪音的干扰，其精度和稳定性可能受到影响。

三、全站仪测量方法除了非破坏性检测方法，全站仪也被广泛应用于地下管线的测量和定位。

全站仪是一种综合了测角、测距和测高等功能的仪器，通过测量地面上不同点与目标的坐标和高程，来计算出地下管线的位置。

全站仪的测量方法相对比较复杂，需要在地表上设置多个控制点，并利用全站仪测量这些控制点的坐标和高程数据，再根据地下管线与控制点之间的位置关系，进行计算和推断，从而确定地下管线的位置。

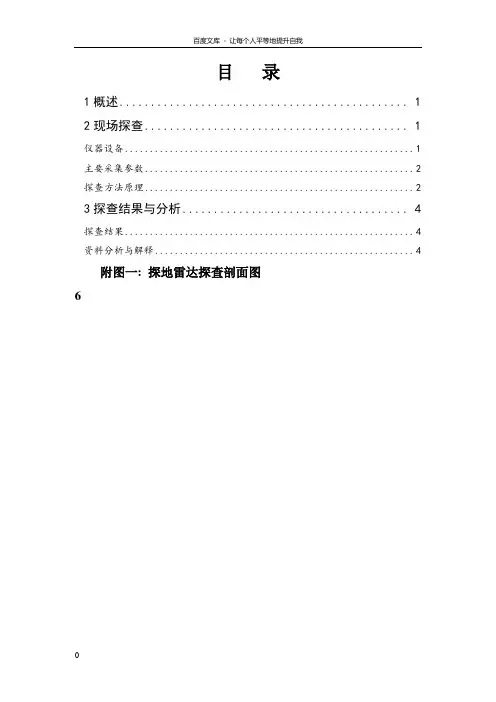

目录1概述 (1)2现场探查 (1)仪器设备 (1)主要采集参数 (2)探查方法原理 (2)3探查结果与分析 (4)探查结果 (4)资料分析与解释 (4)附图一: 探地雷达探查剖面图61概述为了详细准确的了解意大利RIS探地雷达在地下管线探测方面的性能, 保定金迪公司邀请我公司, 对保定市区内的管线进行探测。

共在市区内选取了七处区域进行试验, 分别是：银杏路、翔园路、吉祥园小区、茗畅园、翠园路、天威英利厂房前和保百大楼对面。

以上区域中包括了各种深度、材质和地形情况下的管线, 具有很强的代表性。

下面对演示所使用的雷达参数和演示的情况做详细叙述。

2现场探查仪器设备本次探查采用了意大利产RIS-K2型探地雷达（见图1）, 天线选择了80MHz 低频屏蔽天线和200MHz中频屏蔽天线, 其中80MHz天线的典型探测深度可以达到4~8m（依土质情况而定）, 水平最小分辨率12.5cm；200MHz天线的典型探测深度可以达到2~4米, 水平最小分辨率5cm。

两种天线既可以分别单独使用, 也可以组合成天线阵使用, 以便提高探测速度和结果的准确性。

因此, 我们的天线配置满足本次演示任务的要求。

图1 RIS-K2型探地雷达主机主要采集参数●扫描速度: 850扫/秒●脉冲重复频率: 400KHz(高速的脉冲重复频率使数据收集更快)●最多可接8对单天线同时检测●时窗: 9999 nsec●采样点数: 128-8192●叠加数: 1-32768●分辨率: 5psec●信噪比〉160dB●工作温度: －10～50℃A/D转换 : 16bit检测方法原理探地雷达作为工程物探检测的一项新技术, 具有连续、无损、高效和高精度等优点。

探地雷达由一体化主机、天线及配套软件等部分组成, 根据电磁波在有耗介质中的传播特性, 探地雷达以宽频带短脉冲的形式向介质内发射高频电磁波(几MHz-几GHz), 当其遇到不均匀体(界面)时会反射部分电磁波, 其反射系数由介质的相对介电常数决定, 通过对雷达主机所接收的反射信号进行处理和图像解译, 达到识别隐蔽目标物的目的(见图2)。
