地下管线探测技术方案地下管线探测技术是一种非破坏性检测方法,用于确定地下管道的位置、类型和深度。
它是城市规划、建筑工程和公用设施维护等领域的重要环节。
地下管线的无标识和不准确的地图记录使得传统的地下管线探测技术受到限制。
因此,开发新的地下管线探测技术方案对现代工程建设具有重要意义。
本文将介绍几种常见的地下管线探测技术方案。
1.电磁探测技术电磁探测技术是一种常见的地下管线探测技术,它利用电磁感应原理测量地下管线。
该技术使用特殊的电磁传感器探测地下管线的电磁场,并通过信号处理和数据分析确定管线的位置、类型和深度。
电磁探测技术适用于金属管线和非金属管线的无损检测。
2.地震波探测技术地震波探测技术是一种利用地震波传播的原理来探测地下管线的方法。
该技术通过在地表上产生地震波,并利用地震仪收集地震波的信息来确定地下管线的位置和深度。
地震波探测技术适用于埋深较深的管线,如给水管道和沉积物下的管道。
3.地磁探测技术地磁探测技术是一种利用地下管线产生的磁场变化来探测地下管线的方法。
该技术通过测量地下管线周围磁场的变化来确定管线的位置和类型。
地磁探测技术适用于磁性管线,如铁管道和钢管道。
4.GPR(地下雷达)探测技术GPR是一种利用地下雷达原理来探测地下管线的方法。
它通过发射高频电磁波并接收反射信号来确定地下管线的位置、类型和深度。
GPR探测技术适用于金属和非金属管道,如电缆、地下水管、天然气管道等。
以上是几种常见的地下管线探测技术方案。
根据具体情况选择合适的技术,能够提高地下管线探测的准确性和效率,减少对地下管线的破坏和影响。
随着科技的发展和创新,地下管线探测技术将会不断完善和更新,为现代工程建设提供更好的支持。

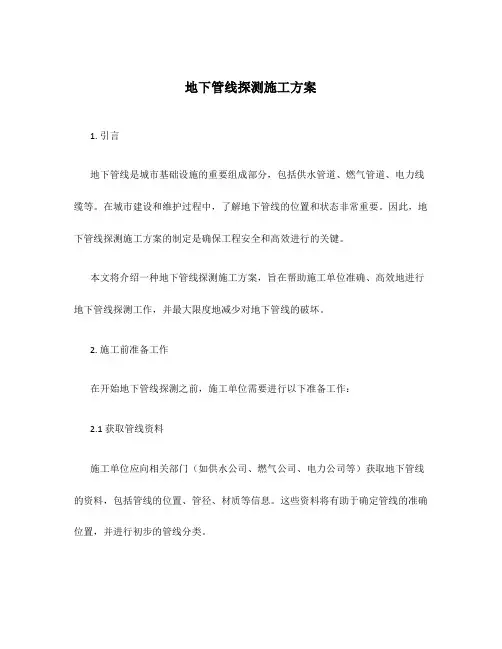

地下管线探测施工方案1. 引言地下管线是城市基础设施的重要组成部分,包括供水管道、燃气管道、电力线缆等。
在城市建设和维护过程中,了解地下管线的位置和状态非常重要。
因此,地下管线探测施工方案的制定是确保工程安全和高效进行的关键。
本文将介绍一种地下管线探测施工方案,旨在帮助施工单位准确、高效地进行地下管线探测工作,并最大限度地减少对地下管线的破坏。
2. 施工前准备工作在开始地下管线探测之前,施工单位需要进行以下准备工作:2.1 获取管线资料施工单位应向相关部门(如供水公司、燃气公司、电力公司等)获取地下管线的资料,包括管线的位置、管径、材质等信息。
这些资料将有助于确定管线的准确位置,并进行初步的管线分类。
2.2 确定探测范围施工单位应根据项目需求和管线资料确定探测范围,包括地下管线的起止点和可能存在的分支管线。
确定探测范围有助于提高施工效率并减少不必要的探测工作。
2.3 制定安全措施地下管线探测工作可能会对周围环境和设施造成影响,因此施工单位应制定相应的安全措施,包括安全围栏、警示标识等,以确保工作的安全进行。
3. 探测设备和技术地下管线探测主要依靠专用设备和技术来实现。
常用的探测设备和技术包括:3.1 电磁探测仪电磁探测仪是一种利用电磁感应原理来探测地下管线的设备。
它可以发射电磁信号,并通过接收信号的反馈来确定管线的位置。
电磁探测仪适用于探测埋深较浅的电力线缆、通讯线缆等金属管线。
3.2 地质雷达地质雷达是一种利用雷达信号来探测地下管线和土壤结构的设备。
它可以通过波速、波形等特征来判断管线的类型和深度,并生成相应的图像。
地质雷达适用于探测埋深较深的管线,如供水管道、燃气管道等。
3.3 探地雷探地雷是一种利用电阻率测量原理来探测地下管线和地质结构的设备。
它可以通过测量地下介质的电阻率差异来确定管线的位置,适用于不同材质、不同埋深的管线探测。
3.4 GPS定位技术GPS定位技术可以通过卫星定位系统确定施工设备和人员的精确位置,可配合其他探测设备用于地下管线的精确定位。
以我给的标题写文档,最低1503字,要求以Markdown文本格式输出,不要带图片,标题为:地下管线探测技术方案## 地下管线探测技术方案### 1. 引言地下管线的准确位置和信息对于城市建设、维护和修复工作至关重要。
然而,由于地下管线通常埋设在地下深处,对其进行准确地探测是一项具有挑战性的任务。
本文档将介绍一种地下管线探测技术方案,旨在帮助工程师和施工人员更好地定位和管理地下管线。
### 2. 技术原理地下管线探测技术方案主要基于以下几种原理:#### 2.1 高频电磁感应高频电磁感应原理利用地下管线中流动的电流所产生的磁场来探测管线位置。
通过发送高频电磁波并测量其回波信号,可以确定管线的位置和深度。
该技术适用于金属管线的探测,并且具有较高的准确性。
#### 2.2 地面雷达地面雷达技术利用雷达波束穿透地下,并通过测量回波信号来确定管线的位置和深度。
该技术适用于非金属管线(如塑料管道)的探测,并可以提供较高的分辨率。
#### 2.3 GPS定位全球定位系统(GPS)定位技术可以通过接收卫星信号来确定设备的位置。
该技术可以与其他探测技术结合使用,提供准确的管线位置信息。
### 3. 技术方案基于上述技术原理,我们提出了以下地下管线探测技术方案:#### 3.1 预探测与确定区域范围在开始管线探测前,首先需要对目标区域进行预探测,确定潜在的管线位置。
这可以通过地理信息系统(GIS)数据、地下管线图纸和历史资料等方式进行。
根据预探测结果,确定探测区域范围,减少探测面积和工作量。
#### 3.2 进行探测工作根据确定的探测区域范围,选择合适的探测设备进行工作。
根据管线种类和是否为金属,选择适合的探测技术进行探测。
对于金属管线,可以使用高频电磁感应技术进行定位;对于非金属管线,可以使用地面雷达技术。
在探测过程中,可以结合使用GPS 定位技术,提高定位的准确性。
#### 3.3 数据处理与分析对于探测得到的数据进行处理和分析,可以使用专业的地下管线探测软件,对数据进行解译和分析。

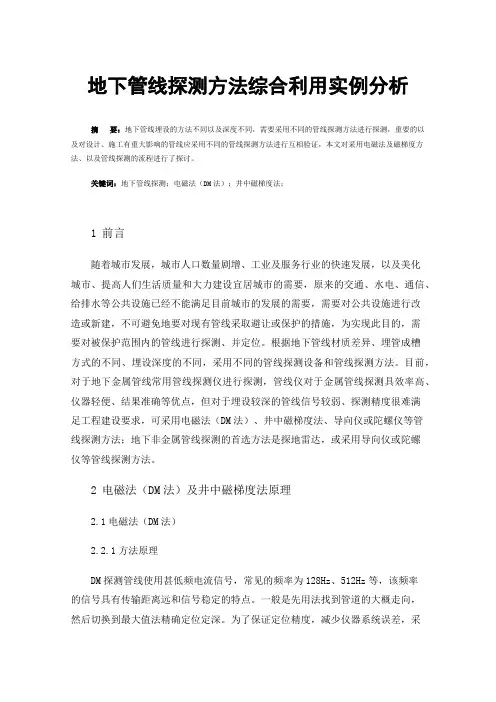

地下管线探测方法综合利用实例分析摘要:地下管线埋设的方法不同以及深度不同,需要采用不同的管线探测方法进行探测,重要的以及对设计、施工有重大影响的管线应采用不同的管线探测方法进行互相验证,本文对采用电磁法及磁梯度方法、以及管线探测的流程进行了探讨。
关键词:地下管线探测;电磁法(DM法);井中磁梯度法;1前言随着城市发展,城市人口数量剧增、工业及服务行业的快速发展,以及美化城市、提高人们生活质量和大力建设宜居城市的需要,原来的交通、水电、通信、给排水等公共设施已经不能满足目前城市的发展的需要,需要对公共设施进行改造或新建,不可避免地要对现有管线采取避让或保护的措施,为实现此目的,需要对被保护范围内的管线进行探测、并定位。
根据地下管线材质差异、埋管成槽方式的不同、埋设深度的不同,采用不同的管线探测设备和管线探测方法。
目前,对于地下金属管线常用管线探测仪进行探测,管线仪对于金属管线探测具效率高、仪器轻便、结果准确等优点,但对于埋设较深的管线信号较弱、探测精度很难满足工程建设要求,可采用电磁法(DM法)、井中磁梯度法、导向仪或陀螺仪等管线探测方法;地下非金属管线探测的首选方法是探地雷达,或采用导向仪或陀螺仪等管线探测方法。
2电磁法(DM法)及井中磁梯度法原理2.1电磁法(DM法)2.2.1方法原理DM探测管线使用甚低频电流信号,常见的频率为128Hz、512Hz等,该频率的信号具有传输距离远和信号稳定的特点。
一般是先用法找到管道的大概走向,然后切换到最大值法精确定位定深。
为了保证定位精度,减少仪器系统误差,采用面向发射机方向和背向发射机两次探测,管道的平面位置取中间值,埋深取两次探测的平均值。
特殊的情况是当有别的管道平行于要探测的管道,并且距离较近,此时用最小值法。
要找管道的走向往往误差就比较大,甚至会出现错误的指示,这是因为两条管道的电流信号相互干扰,磁场产生变形。
遇到这种情况就要始终用最大值法跟踪探测。
地下管线探测技术方案引言:随着城市化进程的不断加速,地下管线网络的建设也日益重要。
然而,由于地下管线的隐蔽性,对于其位置、深度、尺寸等关键信息的掌握常常成为工程施工中的难题。
本文将介绍一种地下管线探测技术方案,以帮助工程项目更好地理解和管理地下管线网络,减少对地下管线施工带来的影响。
一、地下管线探测技术的重要性地下管线网络是城市基础设施的重要组成部分,包括给水管道、排水管道、燃气管道、电力线缆等。
准确了解地下管线的位置和通道状况,对于城市的发展和基础设施建设具有至关重要的作用。
控制地下管线的位置和深度,能够最大程度上避免施工中对管线的损坏,同时也能减少事故风险,保障公共安全。
二、传统的地下管线探测方法1.人工勘测:传统的管线找寻方式是通过人工勘测进行,工程人员使用地下图纸和勘测仪器,通过测量和标记的方式来确定管线的位置。
然而,这种方法存在准确性低、耗时耗力的问题,容易导致管线探测结果不准确。
2.地质雷达:地质雷达是一种电磁波探测设备,可以通过反射来确定地下物体的位置和尺寸。
它可以提供高分辨率的地下图像,并能够检测到不同类型的地下管线。
然而,地质雷达对于地下环境的复杂性和杂波的干扰比较敏感,对仪器的操作和数据分析要求较高。
三、基于地下扫描技术的管线探测方案为了克服传统管线探测方法的不足,基于地下扫描技术的管线探测方案应运而生。
该方案利用非接触式扫描仪器,通过地面上的电磁波或激光束,对地下物体进行扫描和探测,实现高精度、高效率的管线探测。
1.地下雷达扫描技术:地下雷达利用电磁波在地下的传播规律来探测地下物体。
它可以检测到不同类型管线的位置、深度、尺寸等信息,并可以将扫描结果实时显示在计算机上。
地下雷达扫描技术具有快速、准确、非破坏性的特点,可以广泛应用于城市建设和维护中。
2.激光扫描技术:激光扫描技术是利用激光束在地下的反射来实现管线探测。
它可以提供高分辨率的三维地下图像,能够实时显示出管线的位置、尺寸和形状。

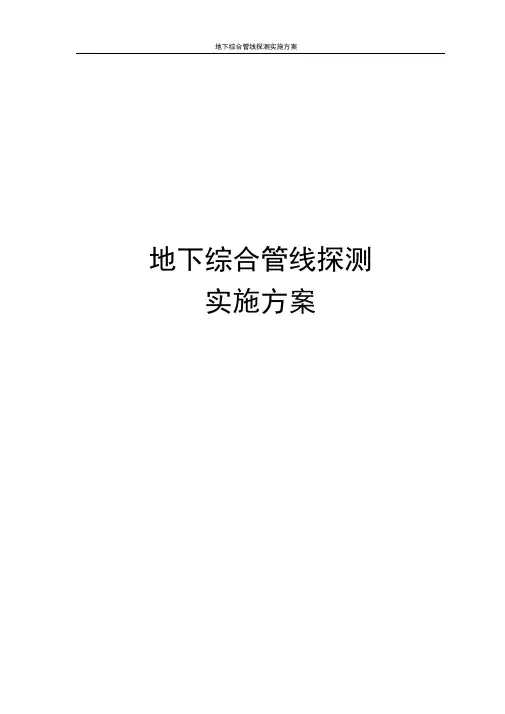

地下综合管线探测实施方案目录1工作目的与任务 (3)1.1目的 (3)1.2任务 (3)2管线探测技术依据 (4)3测区地球物理特征及地下管线概况 (4)3.1地球物理特征 (4)3.2地下管线概况 (5)4地下管线探查 (5)4.1仪器一致性校验与探查方法试验 (5)4.1.1 概况 (5)4.1.2仪器一致性效验 (6)4.1. 3 物探方法试验 (7)4.2探查内容 (8)4.2.1 地下管线探查工作流程(见下图) (8)4.2.2地下管线探查精度 (9)4.2.3 探测调查项目 (10)4.3探查方法技术 (12)4.3.1管线点的编号 (12)4.3.2管线点定位 (13)4.3.3 探查记录 (13)4.3.4明显管线点调查 (14)4.3.5隐蔽管线探测 (14)4.3.6 金属管线的探测 (14)4.3.7非金属管线的探测 (14)4.3.8线缆类管线探测 (15)4.4试验区探测 (15)4.4.1试验区概况 (15)4.4.2试验区探测方法 (15)4.4.3 试验区探测作用 (15)5地下管线测量 (15)5.1坐标系统及高程基准 (15)5.2测量仪器 (16)5.3控制测量 (16)5.3.1平面控制测量 (16)5.3.2高程控制测量 (17)5.3.3 控制点的选埋 (18)5.3.4 测量平差计算 (18)5.4管线点测量 (18)6地下管线数据的整理 (18)7. ................................................................................................................................................................ 地下管线图的编绘 . (18)7.1数据来源 (18)7.2资料依据及格式要求 (19)7.3使用工具 (19)7.4编绘方法及过程 (19)7.5数据的检查 (19)8. 施工组织及工作进度安排 (19)8.1施工组织 (19)8.2工期进度安排 (21)8.3、工程进度保证措施 (22)9. 质量保证体系与质量检查 (22)9.1质量保证体系 (22)9.1.1质量保证措施 (22)9. 2质检工作的要求和检查 (23)9. 3问题处理方案 (23)10. 施工管理 (24)10.1工作进度 (24)10.1.1 工作安排 (24)11提交成果资料 (25)1工作目的与任务1.1目的为了满足某某规划、设计和建设工作的需要,加速某某规划建设工作的正规化、科学化、现代化进程,提高某某管理水平,确保地下管线的安全运行,以高起点、高标准、高质量、高效率的开展某某综合管线探测工作,完整系统地查明某某管线现状,形成一套完整统一的地下管线资料,实现某某管线数据整合和数据动态管理。
地下管线及障碍物探测方案目录1. 编制说明 (1)1.1编制原因 (1)1.2编制原则 (1)1.3适用范围 (1)2. 工程概况 (1)2.1工程位置 (1)2.2工程基本情况 (1)2.3地质条件 (2)3. 总体施工部署 (2)3.1调查内容 (2)3.2施工工期安排 (2)3.3劳动组织及职责分工 (2)3.4机械设备配置 (3)4. 施工方法及措施 (3)4.1明显管线点调查 (3)4.2隐蔽管线点探测 (3)4.3原有构筑物基础探测及清理 (5)5. 质量保证措施 (5)6. 安全文明施工保证措施 (6)1.编制说明1.1编制原因根据施工进度计划,我方原计划春节前完成 ***基坑支护及土方开挖。
经过现场探挖施工,发现基坑范围内有部分军用电缆及光缆(涉及保密未明确),以及大量原有构筑物基础,对基坑支护及土方开挖造成很大影响。
为确保护坡桩施工及土方开挖施工顺利进行,在正式土方开挖及桩基作业施工前,需对基坑范围进行现场二次探测确认。
1.2编制原则确保方案具有针对性、可操作性,施工方案经济、合理。
坚持技术先进性、科学合理性,根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工方案和机具设备;以确保工期并适当提前为原则,安排施工进度计划;以确保质量目标为原则,安排专业化施工队伍,配备适用的机械设备,采用先进的施工方法;以确保安全生产、文明施工为原则制定各项措施,严格执行安全操作规程,使施工现场全过程处于严密监控的状态;按照ISO9001质量管理体系的标准,控制施工全过程。
采用先进的量测仪器和软件进行信息化施工和管理;以优化施工工艺,提高效率为原则,降低施工成本。
1.3适用范围本方案适用于45013***项目基坑范围内地下管线及障碍物探测施工。
2.工程概况2.1工程位置本项目位于清河小营西路北侧,小营西路31号院院内,门诊楼东侧。
2.2工程基本情况根据招标设计图纸信息,未标注施工范围内含有燃气、强电、弱电、供水、雨污水等地下管线及地下障碍物。

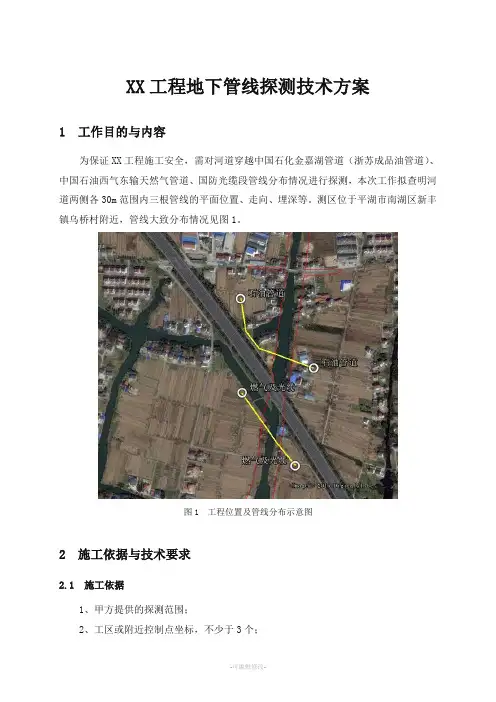

地下管线探测技术方案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】XX工程地下管线探测技术方案1 工作目的与内容为保证XX工程施工安全,需对河道穿越中国石化金嘉湖管道(浙苏成品油管道)、中国石油西气东输天然气管道、国防光缆段管线分布情况进行探测,本次工作拟查明河道两侧各30m范围内三根管线的平面位置、走向、埋深等。
测区位于平湖市南湖区新丰镇乌桥村附近,管线大致分布情况见图1。
图1 工程位置及管线分布示意图2 施工依据与技术要求2.1 施工依据1、甲方提供的探测范围;2、工区或附近控制点坐标,不少于3个;3、河道穿越管线段两侧各1km范围内中国石化金嘉湖管道(浙苏成品油管道)、中国石油西气东输天然气管道、国防光缆检测桩各一个。
2.2 执行规范1、《城市地下管线探测技术规程》(CJJ61-2003);2、《城市工程地球物理探测规范》(CJJ7-2007);3、《城市测量规范》(CJJ/T 8-2011);4、《工程测量规范》(GB50026-2007);5、《浙江省GPS-RTK测量技术规定》(试行)(ZCB 001-2008)。
2.3 探测精度要求地下管线探测的精度应符合下列规定:1、地下管线隐蔽管线点的探查精度需满足下表(表1)要求。
表1 隐蔽管线点探查精度要求注:h为地下管线的中心埋深,单位为cm,当h<100cm时则以100cm带入计算。
2、地下管线点的测量精度:平面位置中误差m s不得大于±5cm(相对于邻近控制点),高程测量中误差m h不得大于±3cm(相对于邻近高程点)。
3 管线调查方法3.1 工作流程本工程主要涉及地下管线探测、地下管线点测量、管线图编绘等环节。
首先,根据委托方提供的现有管线资料,在实地查看现状地下管线(管道)走向及埋深情况,选择合适路段开展方法有效性试验,拟采用电磁法进行探查,并辅助以现场调查、钎探法以及局部开挖等方法进行验证;其次,根据方法试验成果选择物探工作参数,对工区内管线进行探测,并实地标识管线特征点,编号并记录其属性。
