管线探测仪探测原理

管线探测技术方案1地下管线分类及探测地下管线分类城市地下管线按照权属单位不同，可分为给水、排水（雨水、污水、雨污合流）、燃气、电力、通讯（电信、XXX、XXX、有线电视等）、热力等市政公用管线以及铁路、民航、军用等专用管线，是城市基础设施重要的组成部分，担负着输送能量、传输物资、传递信息的重要任务，是整个城市赖以生存和发展的物质基础，是城市名副其实的生命线。

地下管线探测地下管线探测方法一般分为两种：一种是采用井中调查、开挖样洞或简易触探相结合的方法，这种方法在我国早期城市管线普查中应用较多，目前主要应用在某些复杂地段的管线探测及检查验收中使用；另一种是仪器探测与井中调查相结合的方法，近年来在我国城市地下管线探测中广泛使用。

2地下管线探测前提条件分析公开管线探测是以公开管线与周围介质（土体）的密度、磁性、电阻率、介电常数等物性参数差异为前提，采用地球物理方法对公开管线进行定位的技术。

城市公开管线包孕给水、排水、电力、电信、燃气、热力、工业等，这些管线按材质大致可归结为三大类：第一类为由铸铁、钢材构成的金属管线，如给水、燃气、热力和压力雨（污）水管线等；第二类为由水泥、塑料等材质构成的非金属管线，如重力流式雨（污）水管线、PE材质燃气管线、PVC材质给水管线等；第三类为带金属骨架的管线（指内芯为铜、铝材质，外层为塑料的电缆），如电力电缆、通讯电缆等。

上述管线作为探测目标体，其与周围介质（土体）之间均存在密度、波速、电阻率、介电常数、导磁性、导热性等某一方面或几方面的物性参数差异，这些差异是能够运用物探技术对其进行有效探测的地球物理前提。

3城市地下管线探测技术方法城市地下管线探测技术基本原理地下管线的存在往往会改变天然的或者人工的地球上物理场的分布情况，而后会产生异常。

通过对着这些异常的分布情况、形态及性状的研究，可以获得与地下管线位置相关的资料，为我们进行地下管线探测奠定了理论基础。

城市公开管线探测方法现场探测时，可按照不同材质、不同类型的公开管线与周围介质之间的具体物性参数差异，按照有效、快速、经济的原则，选择某一种或多种物探方法进行探测。

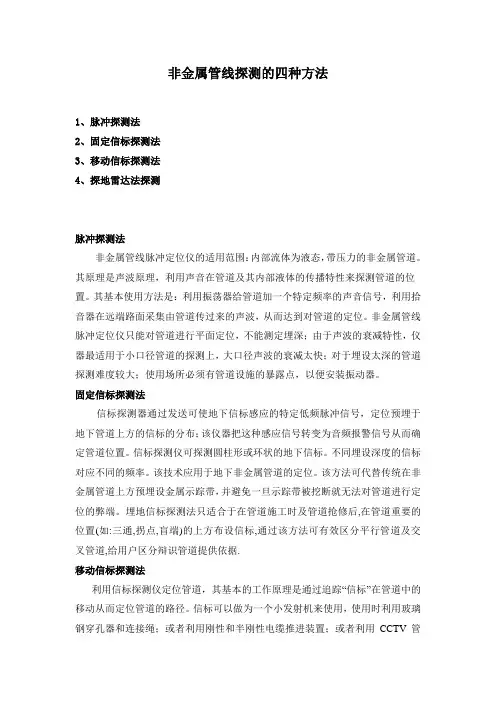

非金属管线探测的四种方法1、脉冲探测法2、固定信标探测法3、移动信标探测法4、探地雷达法探测脉冲探测法非金属管线脉冲定位仪的适用范围：内部流体为液态，带压力的非金属管道。

其原理是声波原理，利用声音在管道及其内部液体的传播特性来探测管道的位置。

其基本使用方法是：利用振荡器给管道加一个特定频率的声音信号，利用拾音器在远端路面采集由管道传过来的声波，从而达到对管道的定位。

非金属管线脉冲定位仪只能对管道进行平面定位，不能测定埋深；由于声波的衰减特性，仪器最适用于小口径管道的探测上，大口径声波的衰减太快；对于埋设太深的管道探测难度较大；使用场所必须有管道设施的暴露点，以便安装振动器。

固定信标探测法信标探测器通过发送可使地下信标感应的特定低频脉冲信号，定位预埋于地下管道上方的信标的分布；该仪器把这种感应信号转变为音频报警信号从而确定管道位置。

信标探测仪可探测圆柱形或环状的地下信标。

不同埋设深度的信标对应不同的频率。

该技术应用于地下非金属管道的定位。

该方法可代替传统在非金属管道上方预埋设金属示踪带，并避免一旦示踪带被挖断就无法对管道进行定位的弊端。

埋地信标探测法只适合于在管道施工时及管道抢修后,在管道重要的位置(如:三通,拐点,盲端)的上方布设信标,通过该方法可有效区分平行管道及交叉管道,给用户区分辩识管道提供依据.移动信标探测法利用信标探测仪定位管道，其基本的工作原理是通过追踪“信标”在管道中的移动从而定位管道的路径。

信标可以做为一个小发射机来使用，使用时利用玻璃钢穿孔器和连接绳；或者利用刚性和半刚性电缆推进装置；或者利用CCTV管道爬行器将信标置入管道内部，利用信标探测器接收机在路面上接收信标发射的磁场信号，从而对管道定位和定深。

从使用方法上来看，信标法探测的前题是只能应用于开放式的管道，即：非压力管道、重力管道、带有检修井或是窨井等设施。

从这一层面来说只适用于：排水管道。

信标法在探测范围上有很大的局限。

地下管线探测技术方案地下管线探测技术是一种非破坏性检测方法，用于确定地下管道的位置、类型和深度。

它是城市规划、建筑工程和公用设施维护等领域的重要环节。

地下管线的无标识和不准确的地图记录使得传统的地下管线探测技术受到限制。

因此，开发新的地下管线探测技术方案对现代工程建设具有重要意义。

本文将介绍几种常见的地下管线探测技术方案。

1.电磁探测技术电磁探测技术是一种常见的地下管线探测技术，它利用电磁感应原理测量地下管线。

该技术使用特殊的电磁传感器探测地下管线的电磁场，并通过信号处理和数据分析确定管线的位置、类型和深度。

电磁探测技术适用于金属管线和非金属管线的无损检测。

2.地震波探测技术地震波探测技术是一种利用地震波传播的原理来探测地下管线的方法。

该技术通过在地表上产生地震波，并利用地震仪收集地震波的信息来确定地下管线的位置和深度。

地震波探测技术适用于埋深较深的管线，如给水管道和沉积物下的管道。

3.地磁探测技术地磁探测技术是一种利用地下管线产生的磁场变化来探测地下管线的方法。

该技术通过测量地下管线周围磁场的变化来确定管线的位置和类型。

地磁探测技术适用于磁性管线，如铁管道和钢管道。

4.GPR（地下雷达）探测技术GPR是一种利用地下雷达原理来探测地下管线的方法。

它通过发射高频电磁波并接收反射信号来确定地下管线的位置、类型和深度。

GPR探测技术适用于金属和非金属管道，如电缆、地下水管、天然气管道等。

以上是几种常见的地下管线探测技术方案。

根据具体情况选择合适的技术，能够提高地下管线探测的准确性和效率，减少对地下管线的破坏和影响。

随着科技的发展和创新，地下管线探测技术将会不断完善和更新，为现代工程建设提供更好的支持。

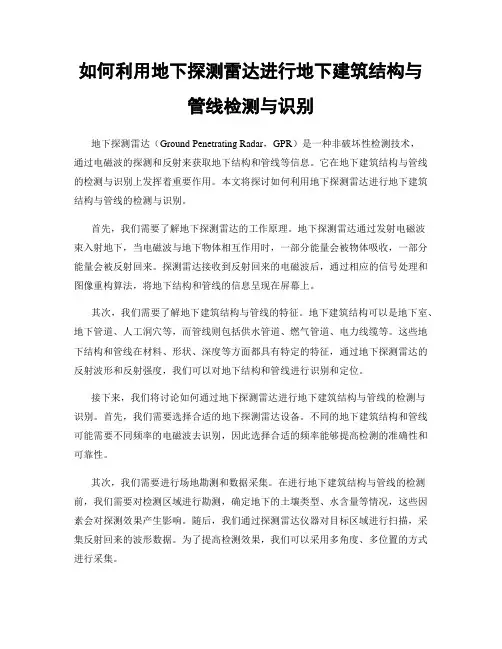

如何利用地下探测雷达进行地下建筑结构与管线检测与识别地下探测雷达（Ground Penetrating Radar，GPR）是一种非破坏性检测技术，通过电磁波的探测和反射来获取地下结构和管线等信息。

它在地下建筑结构与管线的检测与识别上发挥着重要作用。

本文将探讨如何利用地下探测雷达进行地下建筑结构与管线的检测与识别。

首先，我们需要了解地下探测雷达的工作原理。

地下探测雷达通过发射电磁波束入射地下，当电磁波与地下物体相互作用时，一部分能量会被物体吸收，一部分能量会被反射回来。

探测雷达接收到反射回来的电磁波后，通过相应的信号处理和图像重构算法，将地下结构和管线的信息呈现在屏幕上。

其次，我们需要了解地下建筑结构与管线的特征。

地下建筑结构可以是地下室、地下管道、人工洞穴等，而管线则包括供水管道、燃气管道、电力线缆等。

这些地下结构和管线在材料、形状、深度等方面都具有特定的特征，通过地下探测雷达的反射波形和反射强度，我们可以对地下结构和管线进行识别和定位。

接下来，我们将讨论如何通过地下探测雷达进行地下建筑结构与管线的检测与识别。

首先，我们需要选择合适的地下探测雷达设备。

不同的地下建筑结构和管线可能需要不同频率的电磁波去识别，因此选择合适的频率能够提高检测的准确性和可靠性。

其次，我们需要进行场地勘测和数据采集。

在进行地下建筑结构与管线的检测前，我们需要对检测区域进行勘测，确定地下的土壤类型、水含量等情况，这些因素会对探测效果产生影响。

随后，我们通过探测雷达仪器对目标区域进行扫描，采集反射回来的波形数据。

为了提高检测效果，我们可以采用多角度、多位置的方式进行采集。

然后，我们需要对采集到的数据进行处理和分析。

一般来说，采集到的数据包含有地下结构和管线的反射波形、反射强度等信息。

我们可以通过谱分析、地震记录和图像处理等方法，提取出关键的特征信息，并对其进行分析和解译。

例如，地下结构常常表现为反射强度的变化、回波的散射等特征，而管线则常常表现为线状的回波。

管道检测设备介绍及检测方案管道检测是管道安全管理的重要组成部分，对于保护管道的安全性以及预防事故起到了举足轻重的作用。

随着科技的发展，越来越多的高效、精准的管道检测设备得到了广泛应用。

本文将介绍一些常见的管道检测设备以及相应的检测方案。

1. 管线探测仪管线探测仪是一种用于检测地下管线的设备。

它具有快速、高效、精准的特点，可以精确地检测到管线的位置、深度以及管道报警器的状态等信息。

其工作原理是利用地磁、电磁波或者声波等信号对管线进行定位和探测。

使用管线探测仪进行管道检测时，需要事先制定相关的检测计划，并对管线进行标记和分类。

在实际检测过程中，需要配备专业的检测人员进行操作，并对检测结果进行数据分析和统计。

管线探测仪的应用范围非常广泛，主要用于城市地下管网、石油化工行业、金属管道等领域。

2. 超声波检测仪超声波检测仪是一种利用声波进行检测的设备，主要用于检测管道的缺陷、泄漏、裂纹等问题。

超声波检测仪工作原理是向被测体发送超声波信号，然后通过接收探测器接收反射波，从而分析出管道内部是否存在缺陷。

在实际使用中，超声波检测仪具有快速、无损、灵敏度高等优点，被广泛应用于建筑工程、航空航天行业、机械制造等领域，以及在一些特殊的管道检测领域中具有独特的优势。

3. 管道内窥镜设备管道内窥镜设备是一种可穿越管道内部进行检测的设备，主要用于检测管道是否存在裂纹、腐蚀、碰撞、连接是否牢固等问题。

管道内窥镜设备分为硬性内窥镜和软性内窥镜两种类型，工作原理是通过显微镜头组成的探头进行管道检测。

在实际应用中，管道内窥镜设备十分灵活且精准，因此被广泛应用于建筑工程、石油化工行业、电力系统等领域。

4. 管道流量计管道流量计是一种用于测量管道内液体或气体流量的设备。

主要根据热量、压差、超声波、质量等原理进行测量。

管道流量计可以测量管道内部的流速、密度、压力、温度等参数，从而精准地计量管道的流量，并提供可靠的流量计量数据。

在实际应用中，管道流量计主要用于化工、石油、天然气、水务、供热等领域，以及工业生产和民用建筑等行业。

陀螺仪工作基本原理管线探测陀螺仪是一种用于测量和监测物体角速度的设备，其基本原理是基于角动量守恒定律和陀螺效应。

在管线探测领域中，陀螺仪可以被用来监测管道的位置、方向和移动状态，以帮助管理和维护管道系统。

本文将介绍陀螺仪的工作原理、在管线探测中的应用以及相关的技术发展和挑战。

一、陀螺仪工作原理1.角动量守恒定律陀螺仪的工作原理基于角动量守恒定律，即一个旋转的物体在没有外力作用下，角动量要恒定不变。

当陀螺仪旋转时，由于角动量守恒定律的作用，其转动轴会维持在一个固定的方向上，这使得陀螺仪可以用于测量物体的旋转状态。

2.陀螺效应陀螺效应是指当一个旋转的物体在受到外力作用时，会产生一个与外力垂直的附加力。

在陀螺仪中，当其转动轴受到外力作用时，会产生陀螺效应，使得陀螺仪产生一个与外力垂直的力，从而可以反映出外力作用的方向和大小。

综合以上两点，陀螺仪可以通过测量其旋转轴的角速度变化来确定物体的旋转状态，同时利用陀螺效应可以判断外力的作用方向和大小，从而实现对物体的旋转状态的监测和测量。

二、陀螺仪在管线探测中的应用1.定位与导航陀螺仪可以被用于管线探测中的定位与导航任务。

通过安装陀螺仪在探测器设备中，可以实时监测管道的位置、方向和移动状态，从而帮助管理人员更准确地掌握管线的位置信息，避免管道破损和泄漏等安全隐患。

2.弯曲监测在管线系统中，管道的弯曲状态是很常见的，然而弯曲程度过大会对管道系统的稳定性和可靠性造成不利影响。

通过安装陀螺仪设备可以实时监测管道的弯曲程度和变化趋势，及时发现并处理管道变形问题，预防管道破损和漏水等安全风险。

3.地下管线探测地下管线探测是管道管理中的一项重要任务，而陀螺仪可以作为一种高精度的地下管线探测工具。

通过安装陀螺仪设备在地下管线探测器中，可以提高地下管线的探测精度，减少误差和漏测情况，为地下管线的检测和排查提供技术支持。

以上介绍了陀螺仪在管线探测中的应用，可以看出陀螺仪在管线探测中具有重要的作用和意义，可以提高管线的安全性和可靠性。

管线探测仪的原理应用引言管线探测仪是一种用于检测和定位埋藏地下的各种管道、管线和隧道的设备。

它通过使用射频信号和电磁波来探测地下管线，然后将结果进行分析和展示。

管线探测仪在城市规划、土地开发、水利建设等领域有着广泛的应用。

管线探测仪的原理管线探测仪基于电磁波传播和反射原理工作。

它通过发射电磁信号穿透地下，并根据反射信号的强度和时间来确定管道的位置、深度和方向等信息。

管线探测仪主要由以下几个部分组成： - 发射器：发射器产生电磁信号并将其发送到地下。

- 接收器：接收器接收来自地下管线的反射信号，并将其转换成电信号。

- 处理单元：处理单元对接收到的信号进行分析和处理，并生成相应的管线信息，如位置、深度和方向等。

- 显示器：显示器将处理单元生成的管线信息进行展示，供用户观察和分析。

管线探测仪的应用管线探测仪在以下领域有广泛的应用：1. 城市规划在城市规划过程中，为了避免对已有地下管线的损坏或破坏，使用管线探测仪可以准确地检测和定位地下管线。

这样可以在规划和施工过程中避免潜在的问题，并确保城市基础设施的稳定运行。

2. 土地开发在进行土地开发之前，使用管线探测仪可以快速准确地了解地下管线的布局和走向。

这有助于规划和设计工程，并在施工过程中避免不必要的风险和延误。

3. 水利建设在进行水利建设项目时，如水管、下水道和排水设施的设计和施工，使用管线探测仪可以帮助工程师准确地了解地下管线的情况，快速找到合适的敷设位置，并避免对现有管线的损坏。

4. 管道维护在管道维护过程中，使用管线探测仪可以快速准确地定位问题所在，并帮助维修人员快速采取相应的维护措施。

这样可以减少维护时间和成本，并提高管道维修的效率。

5. 隧道建设在隧道建设过程中，使用管线探测仪可以帮助工程师准确地了解地下管线的布局，避免隧道施工对现有管线的破坏。

这样可以提高隧道建设的效率和质量。

结论管线探测仪在城市规划、土地开发、水利建设和管道维护等领域有着广泛的应用。

管线探测仪工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII管线探测仪工作原理:是利用电磁感应的原理来探测地下电缆的精确走向、深度以及定位电缆的开路、短路及外皮故障点，GH-6600B管线探测仪的智能化全汉字、图形操作指示及声音调频指示。

发射机内置欧姆表可自动测量环路电阻及连续的自动输出阻抗匹配，以保证输出最佳的匹配信号。

对于电缆故障的测试，本仪器可应用跨步电压法，用直埋电缆故障测试配件（“A”字架）来判断直埋电缆的对地绝缘电阻小于2M欧的电缆对地故障及电缆外皮故障的定位；也可以用信号强弱法判断电缆开路、短路故障。

应用耦合夹钳，可以查找带电电缆的路径，利用接收机的50Hz探测功能，还可以对运行电缆发出的50Hz工频信号进行跟踪。

其基本工作原理是：由发射机产生电磁信号，通过不同的发射连接方式将信号传送到地下被测电缆上，地下电缆感应到电磁信号后，在电缆上产生感应电流，感应电流沿着电缆向远处传播，在电流的传播过程中，通过该地下电缆向地面辐射出电磁波，这样当管线定位仪接收机在地面探测时，就会在电缆上方的地面上接收到电磁波信号，通过接收到的信号强弱变化来判别地下电缆的位置、走向和故障发射机的工作原理及方法1.发射机的信号发送连接方式：直连法、耦合法、感应法2.直连法是最佳的探测方法,发射机输出线红色端直接连接到管线的裸露金属部分切勿将其接入带电运行线路中,另一端接地。

此种方法产生的信号最强,传播距离最远,适用于低频、射频两种工作状态3.耦合法当不能与待测管线直接相连时,可以采用耦合夹钳用耦合法探测。

此种方法可以根据现场的实际情况来选择发射频率：低频、射频。

当地下管线的近端和远端都接地良好并形成回路,这时就使用低频频率；如果两端接地不良好,回路电阻过大,或者低频信号耦合不上,那就改用射频来测试。

选择频率没有固定不变的原则,下面给出了频率选择的基本原则：对于高阻的管线（如：通信电缆,带防腐层的管道和铸铁管）使用射频率。

RD400、RD4000地下管线探测仪使用技巧雷迪公司北京办事处一、管线仪简介RD400、RD4000管线探测仪均为由一台发射机和一台接收机组成，用于地下金属管线路由的精确定位、深度测量和长距离管线的追踪。

它采用了雷迪公司独创的双水平线圈和垂直线圈电磁专利技术，并且增加了测量目标管线电流强度和电流方向的功能，提高了管线仪定位的精度和对目标管线的识别能力，在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。

RD400、RD4000地下管线探测仪还有许多可选配件，从而扩展了它们的用途和应用范围。

不但可以对直埋管线的对地绝缘故障点进行准确的定位，也可以对非金属下水管道、污水管等的进行探测，还可以使用特殊夹钳（或听诊器）从很多根管线中识别单一的目标管线。

另外，雷迪公司还提供了探测深度更大的双深度天线及专门用于水下工作的水下双深度天线等配件。

二、管线仪的探测原理及方法1、原理RD400、RD4000地下管线探测仪使用的是电磁感应法。

用管线仪的发射机在地下管线上施加一个交变的电流信号I。

这个电流信号在管线中向前传输的过程中，会在管线周围产生一个交变的磁场。

其大小为I=K*I/R，方向为等势圆周上的切线方向。

将这个磁场分解为一个水平方向的磁场分量和一个垂直方向的磁场分量。

通过矢量分解可知，在目标管线的正上方时水平分量为最大，垂直分量为最小，而且它们的大小都与管线的位置和深度呈一定的比例关系。

因此，用管线仪接收机里的双水平天线和垂直天线分别测量其水平分量和垂直分量的大小，就能准确地对地下管线进行定位和测深。

2、方法RD400、RD4000地下管线探测仪都有无源工作方式和有源工作方式等两种方式。

无源工作方式用来搜索一个区域内未知的电力电缆及其它一些能主动向外幅射信号的管线。

不需要发射机对目标管线施加信号。

有电力（Power）和无线电（Radio）两种模式。

将接收机调到这两种工作模式，调节灵敏度，得到合适的读数，提着接收机在区域内进行网格搜索，并使机身面与移动方向成直线且尽可能与通过的管线呈90°，接收机有响应显示时，则表示有管线存在。

管线测量方案管线测量方案1. 简介管线测量是一种用于确定地下或地表管道位置、尺寸和精度的测量技术。

它在建设和维护管道系统的过程中起着重要的作用。

本文将介绍管线测量的基本原理和常用的测量方法，以及在实际工程中应注意的事项。

2. 管线测量的基本原理管线测量是通过测量管道所在位置的空间坐标来确定管线的几何特征。

在测量过程中，需要考虑到地表与管道的相对位置，以及管道的尺寸、方向和倾斜角度等参数。

管线测量的基本原理可以归纳为以下几点：- 使用全站仪或GPS等测量设备对管道的起点和终点进行测量，以确定管道的水平和垂直位置；- 利用地下探测仪或超声波测量仪等设备，对地下管道进行定位；- 使用井口测量仪或激光扫描仪等设备，对管道进行尺寸测量；- 结合地图和测量数据，绘制管道的平面图和剖面图。

3. 常用的测量方法3.1 全站仪测量法全站仪测量法是一种常用的管线测量方法，它通过测量起点和终点的坐标，以及中间的高程和倾斜角度等参数，来确定管道的位置和形状。

该方法需要在管道两端设置测量点，并使用全站仪进行测量。

3.2 GPS测量法GPS测量法是一种利用全球定位系统（GPS）进行管线测量的方法。

该方法适用于开放区域和无遮挡的场所，并且具有较高的精度和效率。

使用GPS测量时，需要在管道两端设置测量点，并在测量过程中记录GPS接收器的坐标。

3.3 地下探测法地下探测法是一种用于定位地下管道的测量方法，常用的设备包括地下探测仪和超声波测量仪等。

该方法适用于地下管道的探测和定位，但不能得出管道的具体尺寸和形状信息。

3.4 井口测量法井口测量法是一种常用的管道尺寸测量方法，它通过在管道井口设置测量设备，如井口测量仪和激光扫描仪，来获取管道的直径、厚度和倾斜角度等信息。

4. 管线测量的注意事项在进行管线测量时，需要注意以下几点：- 在测量前，应对测量仪器进行校准和准备工作，确保测量的准确性；- 在设置测量点时，应选择在管道两端和曲线部分设置测量点，以获取更准确的数据；- 在使用地下探测仪进行地下管道探测时，应注意避免干扰和误差，如电磁干扰和混淆的信号；- 在进行井口测量时，应确保测量仪器的准确性和可靠性，并避免测量时的振动和扭转。

城市地下管线探测方法地下管线是城市的重要基础设施。

近年来，随着城市建设的发展，大力发展交通系统，能源体系，通讯，信息网络等，如铁路、地铁、轻轨、供电、供热、供气等。

各项工程的实施均离不开地下管线这一重要隐蔽基础设施。

由于种种原因，管线资料不全，有的与现状不符，而且各种管线权属于不同的部门，对管线管理不够重视，这都增加了管线的管理难度。

在工程施工中，常因管线位置不明挖断管线，造成停水、停电、通讯中断等事故，给人民生活带来极大不便。

为了避免这些状况发生，查明地下管线位置、走向已成为工程施工必不可少的前提，对于促进城市建设和谐发展具有重要意义。

1 地下管线的分类城市中的管线主要有给水管线、排水管线、燃气管线、热力管线、电力电信管线等。

这些管线按埋深可分为浅埋和深埋。

按材质可分为金属管线和非金属管线，其中，金属管线主要有铸铁管、钢管、铝管等；非金属管线主要有混凝土管、钢筋混凝土管、PVC管、PE管、电力电信电缆等。

2 各种地下管线探测技术原理及应用探测管线的目的是确定管线的位置、埋深。

地下管线与周围土体之间存在物性差异，各种地下管线探测技术原理追根究底都是利用这种物性差异来进行探测定位。

不同的物性差异决定了不同的探测方法。

根据探测时依据的不同物性差异可以将探测方法分为电磁感应法、地质雷达法、地震波法、高密度电阻率法、井中磁梯度法等。

2．1 电磁感应法电磁感应法是地下管线探测的主要方法。

是以地下管线与周围介质之间有明显的导电率、导磁率和介电性为主要物性基础 (如表1所示 )，根据电磁感应原理观测和研究电磁场空间和时间变化规律，达到寻找地下金属管线或解决其它地质问题的目的。

当地下管线与周围介质间电性差异明显且管线长度远大于管线埋深时，探测效果明显。

根据施加信号的方式不同，电磁感应法分为直接法、夹钳法、感应法和示踪法。

直接法：直接法 (也称充电法 )适用于探测大口径的金属管线。

该方法是将发射机输出端接到被测金属管线上，利用直接加到被测金属管线上的信号进行探测。

地下管线探测方法1.电磁法电磁法是地下管线探测中常用的方法之一、该方法通过使用电磁辐射原理，利用地下管线的电磁特性与外加电磁场相互作用，从而实现对地下管线进行定位和检测。

电磁法有大地电磁法、感应电磁法等多种技术方法，可以根据具体需要选择合适的方法。

2.高频阻抗法高频阻抗法是一种通过测量高频电流通过地下管线时的电阻，来确定地下管线位置的方法。

该方法需要在地面上放置两个电极，通过测量电流的变化来确定管线的位置。

这种方法适用于金属材料构成的管线。

3.地面渗透雷达法地面渗透雷达法是一种利用雷达原理和探测设备，通过地下介质的电磁波辐射和反射来获取地下管线信息的方法。

这种方法可以有效地探测到非金属管道和管线的位置和存在情况。

4.钻探取样与土层分析法钻探取样与土层分析法是一种通过在地下进行钻探取样，然后对取样样品进行分析，从而确定地下管线位置和种类的方法。

这种方法需要专业的岩土工程师或地质勘探人员进行操作，适用于复杂地质情况下的地下管线探测。

5.声波检测法声波检测法是一种利用声波传播的特性来确定地下管线位置的方法。

通过在地面上发射声波，并通过检测波的传播时间和路径来确定地下管线的位置和存在情况。

这种方法适用于混凝土管道等声波传播效果较好的情况。

6.管线记录与地图比对法管线记录与地图比对法是一种通过查阅管线记录和地图，结合实地勘测的方法，将管线的实际情况与记录和地图进行比对，从而确定地下管线的位置和存在情况。

这种方法对于已有管线记录和地图数据较为完善的情况比较有用。

7.管线电位法管线电位法是一种利用管道或管线金属材料表面的电势差来确定地下管线位置和走向的方法。

通过在地面上与地下管线接触并测量电位差，从而确定管线所在位置。

这种方法适用于金属管道。

8.激光扫描与三维建模激光扫描与三维建模是一种利用扫描仪和三维建模软件对地面进行扫描和建模，从而获取地下管线位置的方法。

通过对地面进行高精度的扫描和建模，可以根据模型进行管线位置的确定。

地下管线探测仪原理
地下管线探测仪是一种非开挖（直接探测）的新型探测仪器，其原理是根据电磁波的反射特性来确定地下管线的位置。

它可以在不开挖、不破坏原有地下管线的情况下，准确、快速地找到地下管线。

地下管线探测仪的工作原理：发射机发出电磁波，在电缆周围形成一个电场，当电缆周围有导体时，这个电场就会在电缆周围产生感应电流。

由于金属导体具有电阻率低，并且导体内部可能存在电感和电容，所以在检测中可以发现明显的信号异常。

当探测点和被测物之间存在一定的距离时，被测物上的电压值将发生变化。

如果这个变化达到仪器检测的最小信号电平时，仪器将无法检测到该信号。

由于地下管线探测仪是利用电磁波来探测地下管线的位置和埋深等情况，所以我们在使用时可以直接根据仪器显示的波形来判断探测点是否有金属管线以及埋深情况。

一般情况下，如果发现地下有金属管线时，仪器会有一个很明显的上升沿（即电压变化率最大处）或者下降沿（即电压变化率最小处）；如果地下没有金属管线时，则仪器没有任何变化。

—— 1 —1 —。

城市地下管线探查技术及方法研究随着城市化进程的加快和城市基础设施的日益完善，城市地下管线系统日益复杂，各种管线纷繁交错，因此地下管线探查技术越来越成为城市建设和管理中的重要课题。

地下管线探查技术的研究与应用，对城市基础设施的建设与安全具有重要的意义。

本文将围绕城市地下管线探查技术及方法进行研究，探讨其技术原理和应用方法，旨在为城市地下管线的检测和管理提供技术支持。

一、技术原理1.激光扫描技术激光扫描技术是一种新兴的地下管线探查技术，通过使用激光扫描仪对地面进行扫描，生成地面数字模型，从而实现对地下管线系统的探查与测绘。

该技术具有高精度、高效率和非破坏性等特点，能够有效地解决地下管线探查难题，为城市管线布局和维护提供支持。

2.地震地电联合勘察技术地震地电联合勘察技术是一种结合了地质勘探、地震勘探和地电勘察技术的综合应用技术。

通过使用地震波和电场等物理探测手段，对地下管线进行探查与测定。

该技术能够有效地提高地下管线的探查效率和精度，具有较高的应用价值。

3.地下雷达探测技术地下雷达探测技术是一种利用电磁波在地下介质中传播的原理，对地下目标进行探测与测定的技术。

通过使用地下雷达设备，可以实现对地下管线系统的高分辨率探查与成像，具有高精度、快速、实时性等特点，适用于城市地下管线的检测与管理。

二、应用方法1.地下管线勘察与测图地下管线勘察与测图是地下管线探查技术的重要应用方法之一。

通过使用激光扫描、地震地电联合勘察和地下雷达探测等技术手段，对城市地下管线进行测绘和勘察，生成地下管线分布图和数字模型，为城市地下管线的建设和维护提供依据。

2.地下管线漏水检测3.地下管线异物探查地下管线系统中常常存在异物的堵塞和损坏，通过使用地下雷达探测技术，可以实现对地下管线异物的探查与测定，为城市地下管线的清理和维护提供技术支持。

三、技术应用在实际应用中，地下管线探查技术应用范围广泛，既可用于城市供水、供电、供气等管线系统的探查与管理，也可用于城市交通管线、通讯管线等系统的检测与维护。
