绝缘子串标准工艺安装

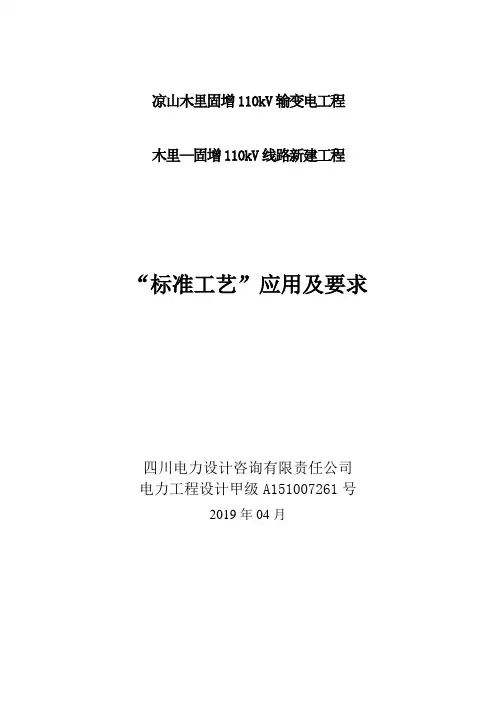

凉山木里固增110kV输变电工程木里—固增110kV线路新建工程“标准工艺”应用及要求四川电力设计咨询有限责任公司电力工程设计甲级A151007261号2019年04月凉山木里固增110kV输变电工程木里—固增110kV线路新建工程“标准工艺”应用及要求批准：审核：校核：编写：目录一总则 (3)（一）编制目的 (3)（二）编制依据 (2)二工程概况 (2)三本工程标准工艺的应用及要求 (3)（一）土石方工程施工工艺 (3)（二）基础工程施工工艺 (3)（三）杆塔工程施工工艺 (4)（四）架线工程施工工艺 (4)（六）接地工程施工工艺 (6)（七）线路防护施工工艺 (6)四本工程标准工艺的对照表 (7)一总则（一）编制目的为全面落实国家电网公司关于强化工程建设安全质量和工艺管理的工作要求，进一步深化凉山木里固增110kV输变电工程施工建设中“标准工艺”的研究与应用，加强工程创优工作，统一施工工艺要求，规范施工工艺行为，推进工程工艺水平的持续提升，实现工程建设质量的稳步提升，特编制本设计文件。

（二）编制依据1、《国家电网公司输变电工程标准工艺》（三）工艺标准库（2016年版）2、《国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定》（国家电网基建〔2011〕1515号）3、《国家电网公司输变电优质工程施工工艺管理办法》（国家电网基建【2012】1587号）4、《国家电网公司关于深化“标准工艺”研究与应用工作的重点措施》（基建质量[2012]20号）5、《110kV～750kV 架空输电线路施工质量检验及评定规程》（DL/T 5168－2016）6、《电气装置安装工程接地装置施工及验收规范》（GB 50169-2016）7、《电力建设安全工作规程第2部分：架空电力线路》（DL 5009.2-2013）二工程概况木里—固增110kV线路新建工程，起于木里110kV变电站110kV侧出线构架，止于新建固增110kV变电站进线构架，线路全长63.776km（其中10mm冰区60.519km，15mm冰区3.257km），单回架设。

第五章母线装置作业指导书1. 适用范围适用于变、配电专业母线装置作业。

2. 作业准备2.1 内业技术准备在作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2 外业技术准备母线装置所采用的材料按到达现场的批次进行检查：硬母线表面光洁平整，不应有裂纹、折皱、变形和损伤；软母线不应有扭结、松股或严重腐蚀等缺陷。

安装母线采用的金具及金属构件的规格应与母线相配套，无裂纹、伤痕、砂眼等缺陷，防腐层完好，无锈蚀现象；转动部分灵活，丝扣完好。

母线装置的规格、型号、质量符合设计要求和相关产品标准的规定。

3. 技术要求3.1 母线的安装位置应符合设计要求，且连接正确，接触可靠。

软母线弛度一致；硬母线安装平直，接触面平整，固定装置无棱角和毛刺，涂漆均匀。

3.2 硬母线、软母线相间及对地的安全净距，以及其它母线装置的安全净距均应符合设计的规定。

3.3 母线相序及相色标志正确，各类母线金属支架和托架接地良好、可靠。

3.4 悬式绝缘子、支柱绝缘子及穿墙套管的电气试验项目符合相关规定，且试验合格。

3.5 软母线的安装质量应符合下列规定：悬式绝缘子串与球头挂环、碗头挂板及锁紧销的规格互相匹配。

母线与各类金具的规格互相匹配。

母线安装弛度符合设计要求。

3.6 硬母线与支柱绝缘子均处于同一水平或垂直安装中心线上，且固定牢靠。

所有母线搭接面的连接螺栓紧固力矩值应符合下表规定。

3.7 母线搭接面的处理应符合以下规定：室外、高温且潮湿或对母线有腐蚀性气体的室内，应作搪锡处理。

钢与钢连接应作搪锡或镀锌处理，不得直接连接。

铜与铝在干燥的室内连接，铜导体应搪锡；室外或空气相对湿度接近100%的室内，应采用铜铝过渡板，且铜端应作搪锡处理。

钢与铜或铝，钢搭接面必须作搪锡处理。

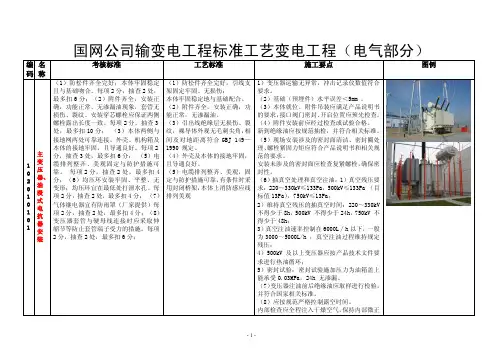

国网公司输变电工程标准工艺变电工程（电气部分）编码名称考核标准工艺标准施工要点图例1 02 0 1 0 1 0 1主变压器、油浸式电抗器安装（1）防松件齐全完好；本体牢固稳定且与基础吻合。

每项2分，抽查2处，最多扣6分；（2）附件齐全，安装正确，功能正常，无渗漏油现象，套管无损伤、裂纹。

安装穿芯螺栓应保证两侧螺栓露出长度一致。

每项2分，抽查3处，最多扣10分；（3）本体两侧与接地网两处可靠连接。

外壳、机构箱及本体的接地牢固，且导通良好。

每项2分，抽查3处，最多扣6分；（5）电缆排列整齐、美观固定与防护措施可靠。

每项2分，抽查2处，最多扣4分；（6）均压环安装牢固、平整、无变形；均压环宜在最低处打泄水孔。

每项2分，抽查2处，最多扣4分；（7）气体继电器宜有防雨罩（厂家提供）每项2分，抽查2处，最多扣4分；（8）变压器套管与硬母线连接时应采取伸缩节等防止套管端子受力的措施。

每项2分，抽查2处，最多扣6分；（1）防松件齐全完好，引线支架固定牢固、无损伤；本体牢固稳定地与基础配合。

（2）附件齐全，安装正确，功能正常，无渗漏油。

（3）引出线绝缘层无损伤、裂纹，裸导体外观无毛刺尖角，相间及对地距离符合GBJ149—1990规定。

（4）外壳及本体的接地牢固，且导通良好。

（5）电缆排列整齐、美观，固定与防护措施可靠，有条件时采用封闭桥架，本体上消防感应线排列美观1）变压器运输无异常，冲击记录仪数值符合要求。

（2）基础（预埋件）水平误差＜5mm。

（3）本体就位、附件吊装应满足产品说明书的要求，接口阀门密封、开启位置应预先检查。

（4）附件安装前应经过检查或试验合格。

新到绝缘油应按规范抽检，并符合相关标准。

（5）现场安装涉及的密封面清洁、密封圈处理、螺栓紧固力矩应符合产品说明书和相关规范的要求。

安装未涉及的密封面应检查复紧螺栓，确保密封性。

（6）抽真空处理和真空注油：1）真空残压要求：220～330kV≤133Pa，500kV≤133Pa（目标值13Pa），750kV≤13Pa；2）维持真空残压的抽真空时间：220～330kV不得少于8h，500kV不得少于24h，750kV不得少于48h；3）真空注油速率控制在6000L∕h以下，一般为3000～5000L/h，真空注油过程维持规定残压；4）500kV及以上变压器应按产品技术文件要求进行热油循环；5）密封试验：密封试验施加压力为油箱盖上能承受0.03MPa，24h无渗漏。

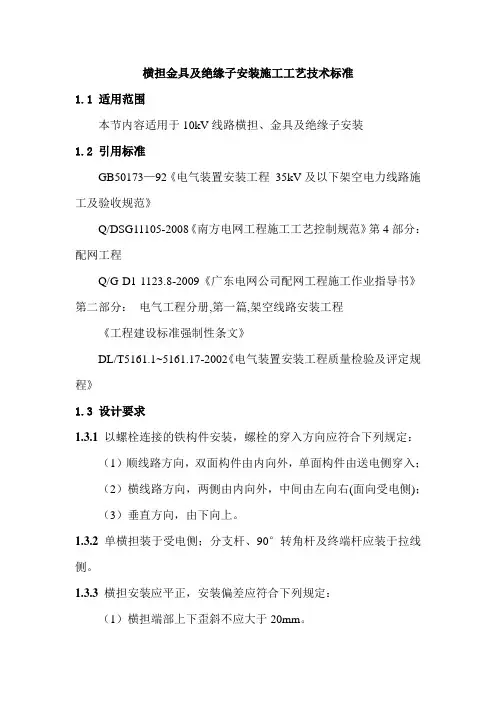

横担金具及绝缘子安装施工工艺技术标准1.1 适用范围本节内容适用于10kV线路横担、金具及绝缘子安装1.2 引用标准GB50173—92《电气装置安装工程35kV及以下架空电力线路施工及验收规范》Q/DSG11105-2008《南方电网工程施工工艺控制规范》第4部分：配网工程Q/G D1 1123.8-2009《广东电网公司配网工程施工作业指导书》第二部分：电气工程分册,第一篇,架空线路安装工程《工程建设标准强制性条文》DL/T5161.1~5161.17-2002《电气装置安装工程质量检验及评定规程》1.3 设计要求1.3.1 以螺栓连接的铁构件安装，螺栓的穿入方向应符合下列规定：（1）顺线路方向，双面构件由内向外，单面构件由送电侧穿入；（2）横线路方向，两侧由内向外，中间由左向右(面向受电侧)；（3）垂直方向，由下向上。

1.3.2 单横担装于受电侧；分支杆、90°转角杆及终端杆应装于拉线侧。

1.3.3 横担安装应平正，安装偏差应符合下列规定：（1）横担端部上下歪斜不应大于20mm。

（2）横担端部左右扭斜不应大于20mm。

（3）双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000；左右扭斜不应大于横担总长度的1/100。

1.3.4 瓷横担直立安装时，顶端顺线路歪斜不大于10mm。

水平安装时，顶端宜向上翘起5°～15°。

杆顶安装时，顶端顺线路歪斜不大于当20mm。

1.3.5 绝缘子串安装应符合下列规定：（1）绝缘子安装前逐个将表面清擦干净,并进行外观检查。

（2）对绝缘子用不低于5000V的兆欧表逐个进行绝缘测定。

在干燥情况下，绝缘电阻小于500MΩ者,不得安装。

（3）安装后绝缘子裙边与带电部位的间隙不小于50mm。

1.4 施工工艺要点1.4.1 螺杆与铁构件（1）螺杆应与铁构件面垂直，螺头平面与构件间不应有间隙。

（2）螺栓紧好后，螺杆丝扣露出的长度，单螺母不应少于两个螺距；双螺母可与螺母相平。

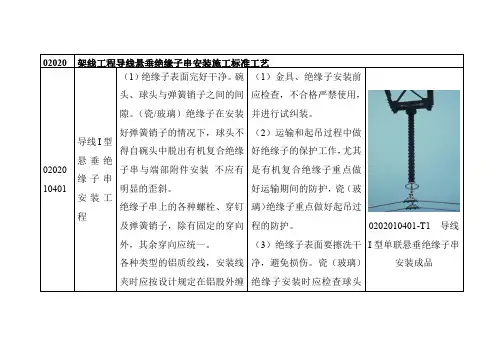

02020架线工程导线悬垂绝缘子串安装施工标准工艺02020 10401 导线I型悬垂绝缘子串安装工程（1）绝缘子表面完好干净。

碗头、球头与弹簧销子之间的间隙。

（瓷/玻璃）绝缘子在安装好弹簧销子的情况下，球头不得自碗头中脱出有机复合绝缘子串与端部附件安装不应有明显的歪斜。

绝缘子串上的各种螺栓、穿钉及弹簧销子，除有固定的穿向外，其余穿向应统一。

各种类型的铝质绞线，安装线夹时应按设计规定在铝股外缠（1）金具、绝缘子安装前应检查，不合格严禁使用，并进行试纠装。

（2）运输和起吊过程中做好绝缘子的保护工作，尤其是有机复合绝缘子重点做好运输期间的防护，瓷（玻璃）绝缘子重点做好起吊过程的防护。

（3）绝缘子表面要擦洗干净，避免损伤。

瓷（玻璃）绝缘子安装时应检查球头020*******-T1 导线I型单联悬垂绝缘子串安装成品绕铝包带或预绞护线条。

（4）绝缘子串与金具连接符合图纸要求，金具表而应无锈蚀、裂纹、气孔、砂眼、飞边等现象。

（5）悬垂线夹安装后，绝缘了串应竖直，顺线路方向与竖直位置的偏移角不应超过5。

，且最大偏移值200mm连续上（下）山坡处杆塔上的悬垂线夹的安装位置应符合设计规定。

（6）根据设计要求安装均压屏和碗头连接的绝缘子应装备有可靠的锁紧装置。

按设计要求加装异色绝缘子。

施工人员沿合成绝缘子出线，必须使用软梯。

合成绝缘子不得有开裂、脱落、破损等现象。

（4）缠绕的铝包带、预绞丝护线条的中心与印记重合，以保证线夹位置准确。

铝包带顺外层线股绞制方向缠绕，缠绕紧密，露出线夹并不超过10mm,端头要020*******-T2 导线I型双联悬垂绝缘子串安装成品020*******-T3 导线蔽环。

均压环宜选用对接型式压在线夹内。

预绞丝护线条两端整齐。

（5）线夹螺栓安装后两边露扣要一致，螺栓紧固扭矩应符合该产品说明书要求。

各子导线线夹应同步，避免连板扭转。

（6〕绝缘子、碗头挂板廾口及金具螺栓、销钉穿向应符合要求。

（7）金具上所用开口销和闭口销的直径必须与孔径相配合，且弹力适度，开口I型六联悬垂绝缘子串安装成品销和闭凵销不应有折断和裂纹等现象，当采用开口销时应对称开凵，开口角度应为60°～90°，不得用线材和其他材料代替开口销和闭口销。

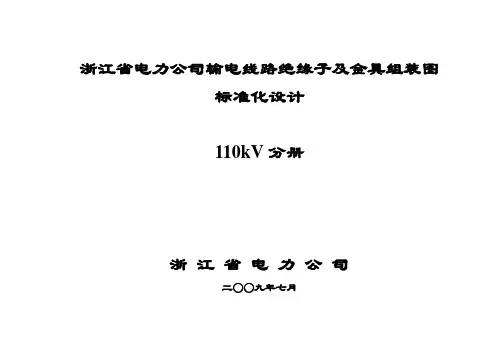

浙江省电力公司输电线路绝缘子及金具组装图标准化设计110kV分册浙江省电力公司二○○九年七月目录前言第一篇总论 (1)1.目的、意义和总体原则 (1)1.1标准化设计的目的和意义 (1)1.2标准化设计的总体原则 (1)1.3标准化设计的工作内容 (1)2.设计依据 (2)2.1设计依据性文件 (2)2.2主要规程规范 (2)2.3国家电网公司、华东电网公司、浙江的有关规定 (2)3.模块划分 (3)3.1设计模块的划分原则 (3)3.2设计模块的划分及编号 (4)4.主要设计原则和方法 (4)4.1设计气象条件 (4)4.2导线和地线 (5)4.3绝缘配合 (5)4.4绝缘子选择 (6)4.5金具 (7)5.标准化设计使用总体说明 (7)5.1标准化设计文件 (7)5.2杆塔名称查询说明 (7)5.3模块选用方法 (8)第二篇110KV绝缘子及金具串组装图标准化设计 .......................................... 96.设计说明 (9)6.1概述 (9)6.2导、地线 (9)6.3金具与绝缘子串配置 (9)6.4联塔金具 (10)6.5线夹的选择 (10)6.6特别说明 (10)7.1D-A模块 (12)7.1概述 (12)7.2组装图 (13)8.1D-B模块 (21)8.1概述 (21)8.2组装图 (22)9.1D-C模块 (30)9.1概述 (30)9.2组装图 (31)10.1B-A模块 (37)10.1概述 (37)10.2组装图 (38)11.1B-B模块 (42)11.1概述 (42)11.2组装图 (43)12.1B-C模块 (47)12.1概述 (47)12.2组装图 (48)第一篇总论1.目的、意义和总体原则1.1标准化设计的目的和意义推行电网工程标准化设计是浙江省电力公司全面贯彻落实科学发展观，建设“资源节约型、环境友好型”社会，履行社会责任，大力提高集成创新能力的重要体现；是实施集约化管理，标准化建设的重要手段。

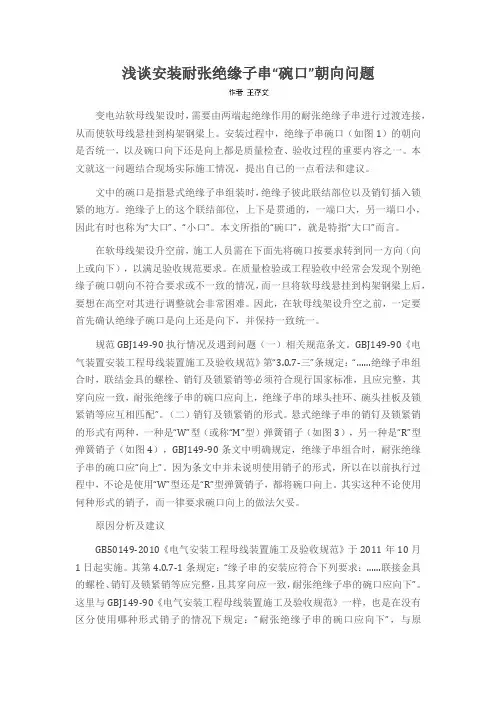

浅谈安装耐张绝缘子串“碗口”朝向问题变电站软母线架设时，需要由两端起绝缘作用的耐张绝缘子串进行过渡连接，从而使软母线悬挂到构架钢梁上。

安装过程中，绝缘子串碗口（如图1）的朝向是否统一，以及碗口向下还是向上都是质量检查、验收过程的重要内容之一。

本文就这一问题结合现场实际施工情况，提出自己的一点看法和建议。

文中的碗口是指悬式绝缘子串组装时，绝缘子彼此联结部位以及销钉插入锁紧的地方。

绝缘子上的这个联结部位，上下是贯通的，一端口大，另一端口小，因此有时也称为“大口”、“小口”。

本文所指的“碗口”，就是特指“大口”而言。

在软母线架设升空前，施工人员需在下面先将碗口按要求转到同一方向（向上或向下），以满足验收规范要求。

在质量检验或工程验收中经常会发现个别绝缘子碗口朝向不符合要求或不一致的情况，而一旦将软母线悬挂到构架钢梁上后，要想在高空对其进行调整就会非常困难。

因此，在软母线架设升空之前，一定要首先确认绝缘子碗口是向上还是向下，并保持一致统一。

规范GBJ149-90执行情况及遇到问题（一）相关规范条文。

GBJ149-90《电气装置安装工程母线装置施工及验收规范》第“3.0.7-三”条规定：“……绝缘子串组合时，联结金具的螺栓、销钉及锁紧销等必须符合现行国家标准，且应完整，其穿向应一致，耐张绝缘子串的碗口应向上，绝缘子串的球头挂环、碗头挂板及锁紧销等应互相匹配”。

（二）销钉及锁紧销的形式。

悬式绝缘子串的销钉及锁紧销的形式有两种，一种是“W”型（或称“M”型）弹簧销子（如图3），另一种是“R”型弹簧销子（如图4），GBJ149-90条文中明确规定，绝缘子串组合时，耐张绝缘子串的碗口应“向上”。

因为条文中并未说明使用销子的形式，所以在以前执行过程中，不论是使用“W”型还是“R”型弹簧销子，都将碗口向上。

其实这种不论使用何种形式的销子，而一律要求碗口向上的做法欠妥。

原因分析及建议GB50149-2010《电气安装工程母线装置施工及验收规范》于2011年10月1日起实施。

Q/GZDW 贵州电网公司企业标准220KV线路带电更换耐张绝缘子串中一串绝缘子作业指导书贵州电网公司附录A作业过程控制表贵州电网公司220kV线路采用绝缘软梯进入等电位作业法带电更换耐张绝缘子串中一串绝缘子作业指导书作业指导书编号：作业前准备人员共7人，即工作负责人（安全监护人）1人，塔上电工2人，地面电工4人必要试验设备及机具绝缘拉板1套，托瓶架1副，绝缘滑车2个，绝缘绳扣2个，绝缘操作杆1根，火花间隙测试杆1根，绝缘无极绳3条，绝缘软梯1副，绝缘后备保护绳1条，大刀卡具1套，丝杠1根，拨给销钳2个，跟斗滑车1个，屏蔽服2套，绝缘安全带3条，导电鞋1双，安全帽7顶，兆欧表1块，防潮苫布1块选用试验设备及机具材料检测合格的与工作线路同型号的绝缘子，弹簧销子4个序号关键作业工序工艺标准注意事项1 现场复勘作业条件工作负责人核对工作地点线路名称、杆塔号；确保作业地点与工作任务单或工作票地点相符；工作负责人组织核查作业杆塔是否具备登杆条件；作业现场是否满足作业要求；杆塔杆根埋深符合要求、拉线系统完好，具备登杆作业条件；作业现场满足作业要求；导地线截面要求采用软梯架作业时，钢芯铝绞线不小于120平方毫米，钢绞线不小于50平方毫米，铜绞线不小于70平方毫米。

工作负责人核查气象条件；天气晴好、无雷、雨、雪、雾；风力不大于10.7米/秒；2 办理工作许可手续工作前工作负责人与调度联系，根据作业情况确定是否需退出重合闸，组织作业人员进入作业现场。

核实作业许可手续已办理完毕,确保与作业线路名称一致，确保与作业线路名称一致。

3 召开班前会工作前工作负责人组织作业班人员列队宣读工作票，交待安全注意事项、技术措施、作业方法、危险点分析及预控措施，明确分工。

工作人员清楚工作内容及工作注意事项后，在工作票上签名确认。

4 布置工作现场、准备作业工器具工作负责人组织在工作现场按规定要求设置相关警示标志。

警示标志完备；按安规要求实施。

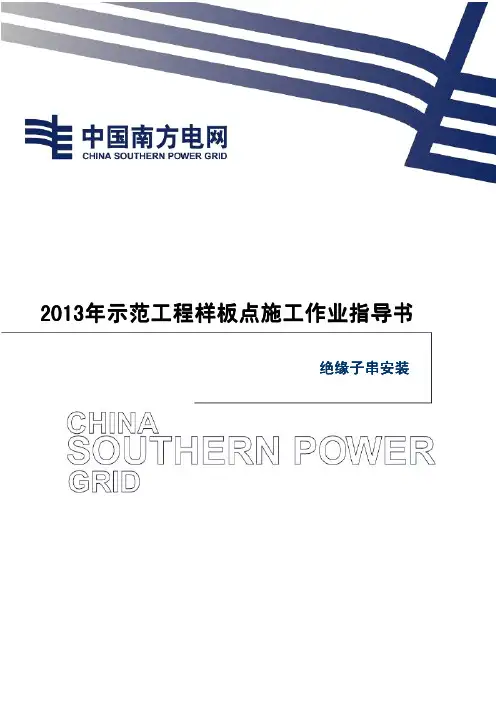

样板示范内容：绝缘子（支柱绝缘子）安装2013 年示范工程样板点施工作业指导书绝缘子（支柱绝缘子）安装目录1.适用范围 (3)2.编写依据 (3)3.作业流程 (3)4.安全风险分析与控制措施 (4)5.作业准备 (5)6.作业方法 (6)7.工艺质量控制措施及检验标准 (7)8.工艺成品要求 (10)9.成品展示 (10)样板示范内容：绝缘子（支柱绝缘子）安装1.适用范围本作业指导书适用于110～500kV 电压等级的绝缘子（支柱绝缘子）安装作业，其他电压等级可参照执行。

2.编写依据表2-1 编写依据序号引用资料名称1GB 50150—2006《电气装置安装工程电气设备交接试验标准》2GB 50149—2010《电气装置安装工程母线装置施工及验收规范》；3GB 26860—2011《电力安全工作规程（发电厂和变电站电气部分）》4D L5009.3—1997《电力建设安全工作规程（变电所部分）》5Q/C S G 10001—2004《变电站安健环设施标准》6Q/C S G 10007—2004《电力设备预防性试验规程》7《10kV～500kV 输变电及配电工程质量验收与评定标准第二册：变电电气安装》8Q/C S G11105.2—2008《南方电网工程施工工艺控制规范》9《中国南方电网公司反事故措施》生2012[71]号3.作业流程作业（工序）流程见图3-1。

图3-1 作业（工序）流程图4.安全风险分析与控制措施4.1绝缘子（支柱绝缘子）安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2按《指南》中与绝缘子（支柱绝缘子）安装作业相关联的《电网建设安全施工作业票》（附件1 安全施工作业票编码：B DD Q-Z W-05-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

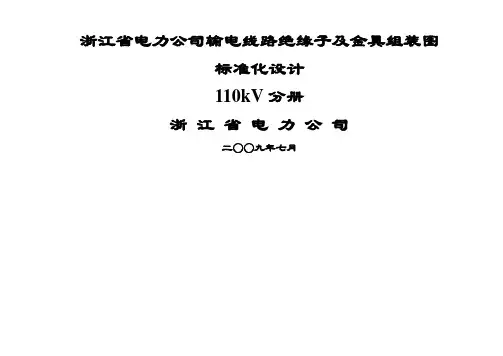

浙江省电力公司输电线路绝缘子及金具组装图标准化设计110kV分册浙江省电力公司二○○九年七月目录前言第一篇总论1.目的、意义和总体原则1.1标准化设计的目的和意义推行电网工程标准化设计是浙江省电力公司全面贯彻落实科学发展观，建设“资源节约型、环境友好型”社会，履行社会责任，大力提高集成创新能力的重要体现；是实施集约化管理，标准化建设的重要手段。

浙江省电力公司积极推进基建标准化建设，推广应用通用设计、通用造价、标准工艺，贯彻“两型三新”输电线路建设要求。

根据浙江省电力公司的部署，为统一设计标准、提高工作效率、降低工程造价，体现“资源节约型、环境友好型”的社会需求，推进技术创新成果转化标准化设计，成立了“电网标准化设计工作组”，开展浙江电网工程标准化设计工作。

电网工程标准化设计广泛吸纳了以往输电线路工程的设计成果和建设经验，是对前人成果的总结和借鉴，是提高集成创新能力的具体体现。

开展电网工程标准化设计工作的目的是：深入贯彻集约化管理思想，统一建设标准，统一材料规范；规范设计程序，加快设计、评审、材料加工的进度，提高工作效率和工作质量；减少设备型式、方便材料招标，方便运行维护；降低建设和运行成本。

1.2标准化设计的总体原则电网工程标准化设计的总体原则是：安全可靠、技术先进、保护环境、控制成本、提高效率。

在标准化设计中，着重要处理和解决好标准化设计方案的统一性、适应性、灵活性、先进性、可靠性和经济性及其相互之间的辩证统一关系。

统一性：建设标准统一，基建和生产的标准统一，体现浙江省电力公司的企业文化特征。

适应性：综合考虑浙江地区的实际情况，使得标准化设计在浙江省电力公司系统中具备有广泛的适用性，在一定的时间内对不同外部条件的工程均能基本适用。

灵活性：标准化设计的各模块接口方便，可进行组合使用。

先进性：标准化设计的方案在技术上具有先进性，注重环保，同时经济指标先进。

可靠性：适当提高设计标准，保证电网生产的安全可靠性。

绝缘子串组装（工艺编号：010*******）
1、绝缘子串组装标准工艺
（1）绝缘子外观、瓷质完好无损，铸钢件完好，无锈蚀。

（2）连接金具与所用母线的导线匹配，金具及紧固件光洁，无裂纹、毛刺及凸凹不平。

（3）弹簧销应有足够的弹性，销针开口不得小于60°，并不得有折断或裂纹，严禁用线材代替。

（4）可调金具的调节螺母紧锁。

2、绝缘子串组装施工要点
（1）耐压试验合格后进行组装。

（2）悬垂绝缘子在搬运前，依据设计图纸相关说明，了解绝缘子串如何配色，确定各间隔串所需绝缘子数量，确定可调绝缘子串和不可调串在间隔串内放置位置，将每串绝缘子连接拉线金具与绝缘子及金具之间进行试组装查看其是否匹配，与耐张线夹连接的金具是否匹配。

（3）检查间隔串内放置绝缘子串地面是否平整，有无易让绝缘子受损的石块、瓦砾等，绝缘子与地面之间采取简易隔离（垫护）措施，防止绝缘子表面产生污迹。

（4）绝缘子搬运到位后，检查绝缘子外观有无损坏，损坏面积超过厂家要求范围时应及时更换，绝缘子间连接过程按规定要求统一碗口朝向，检查销钉完整穿入。

金具串之间组装后螺栓露出丝扣符合设计、厂家提供金具样本要求，螺栓端部销针完整销入不会脱落，与绝缘子串连接的球头组装后绝缘子销钉完整穿入。

（5）对组装好的可调串及不可调串长度，进行实物测量。

010*******-T1 绝缘子销钉安装
010*******-T2 绝缘子串金具安装010*******-T3 绝缘子串成品
010*******-T4 绝缘子串测量。

绝缘子更换施工方案1. 引言绝缘子是电力系统中的重要组成部分，起到保护导线与支架之间的绝缘作用。

由于长期使用或外部因素的影响，绝缘子可能会出现老化、破损或失效的情况，需要进行更换。

本文将介绍绝缘子更换的施工方案。

2. 施工前准备在开始绝缘子更换施工前，需要进行一系列的准备工作：•确定更换绝缘子的位置和数量：根据实际情况，确定需要更换的绝缘子的位置和数量，编制工程计划。

•准备绝缘子材料：根据绝缘子的型号和规格，准备好相应的绝缘子材料。

•准备施工人员和工具：确定施工人员的数量和技术水平，为他们准备好所需的工具和设备。

•安全防护：要求施工人员佩戴好安全防护装备，确保施工过程中的安全。

3. 更换绝缘子的步骤绝缘子的更换一般需要经过以下步骤：步骤一：制定施工方案根据实际情况，确定绝缘子更换的具体方案，包括施工序列、施工方法和时间安排等。

步骤二：搭建施工临时平台在绝缘子需要更换的地方，搭建施工临时平台，用于支撑工人和材料。

平台的搭建应符合相关安全规范。

步骤三：拆除旧绝缘子使用相应工具和设备，将旧绝缘子进行拆除。

在拆除过程中，要注意安全，避免对周边设备和材料造成损坏。

步骤四：安装新绝缘子根据绝缘子更换方案，选择合适的方法将新绝缘子安装在支架上。

在安装过程中，要确保绝缘子与支架之间的紧密连接，并进行相关的固定措施。

步骤五：验收和测试在绝缘子更换施工完成后，进行相应的验收和测试工作。

通过绝缘测试和其他相关检测手段，确保更换后的绝缘子满足安全使用要求。

4. 施工注意事项在进行绝缘子更换施工时，需要注意以下几点：•安全第一：施工人员必须佩戴好安全防护装备，严格按照安全规范操作。

•工具检查：施工前需要对使用的工具和设备进行检查，确保其正常工作和安全可靠。

•防止误操作：施工人员应熟悉绝缘子更换的工艺流程，避免对其他设备造成误操作。

•临时平台稳固：搭建施工临时平台时，要确保其稳固可靠，防止平台倾斜或松动。

5. 施工质量控制为保证绝缘子更换工程的质量，需要进行相应的质量控制措施：•规范操作：施工人员要按照规范进行操作，遵循施工方案和工艺要求。

绝缘子安装施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注! Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!绝缘子安装施工是一个技术性强且需严格遵守安全规范的过程，主要应用于电力线路、变电站及其他电气设备中。

标准工艺实施细则标准工艺实施细则江苏省电力扶植第一工程公司高阳变至红光变110千伏线路单改双施工项目部2020年6月赞成：年月日年月日编写：年月日目录一、工程概况 (1)二、编制依照 (2)三、标准工艺组织机构及职责 (2)四、工作的方法及方法 (3)五、工作操纵要点： (5)一、工程概况：1、工程简介：工程名称：高阳变至红光变110kV线路单改双工程扶植地点：江苏省东台市参建单位：扶植治理单位：盐城供电公司监理单位：江苏省宏源电力扶植监理施工单位：中国能源扶植集团江苏省电力扶植第一工程公司设计单位：盐城电力设计院2、工程概况：新建高阳变至红光变双回输电线路工程位于东台市开创区境内，本工程新建110kV 单改双回线路4.871km。

由盐城供电公司具体负责工程的扶植治理，盐城电力设计院设计，江苏省宏源电力扶植监理负责监理。

本工程全线采取双回路角钢塔和钢管杆架设，导线型号：2×JL3/G1A-300/25钢芯高导电率铝绞线；地线型号：2根24芯OPGW光缆。

新建双回架空线路2×4.871公里。

个中：钢管杆线路2×2.112公里；角钢塔线路2×2.759公里。

本工程新建杆塔21基，个中直线角钢塔6基，转角角钢塔3基，终端塔1基，直线钢管杆7基，转角钢管杆3基，终端钢管杆1基。

3、标准工艺扶植目标：工程质量相符国度、行业及国度电网公司揭橥的施工技巧规程、质量验收规范及相干规定。

过程操纵数码照片真实完全规范。

工程质量总评为优良，并知足：（一）工程“零缺点”移交。

（二）按公司规定实现工程达标投产及创优目标。

（三）“标准工艺”应用率达到公司要求。

（四）不产生下列质量事宜。

1. 设备在安装、调试时代，因为保管、操作欠妥，造成设备严峻破坏需返厂进行返修处理，但不阻碍设备的正常应用和工程寿命；2. 因为工艺缺点、构件规格和加工问题，造成批量返工强化标准工艺应用，晋升项目质量治理的规范化程度，加强质量通病整治工作。
