PKPM结构设计应用第3章 SATWE空间组合结构有限元分析与设计

  • 格式：ppt
  • 大小：1.79 MB
  • 文档页数：88

下载文档原格式

  / 88

合集下载

结构设计pkpm软件satwe计算结果分析 (2)

结构设计pkpm软件satwe计算结果分析 (2)

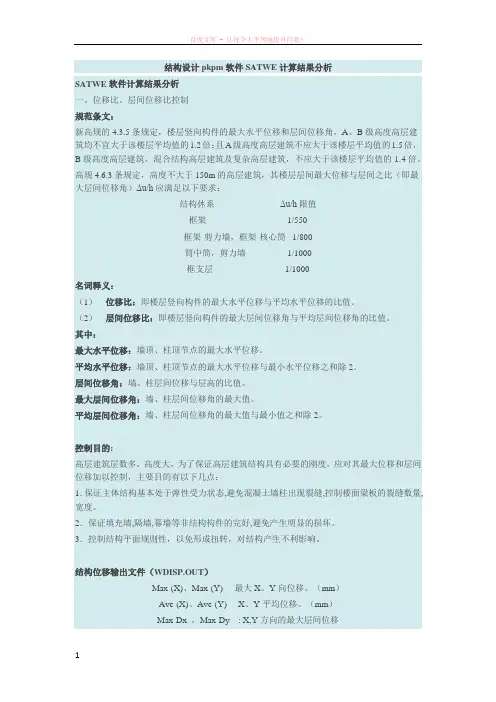

结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。

结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。

（mm）Ave-(X)、Ave-(Y)----X、Y平均位移。

（mm）Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。

结构设计pkpm软件SATWE计算结果分析

结构设计pkpm软件SATWE计算结果分析

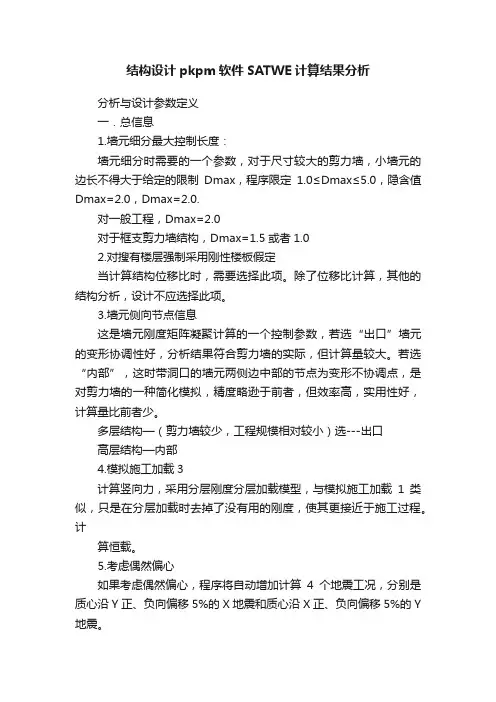

结构设计pkpm软件SATWE计算结果分析分析与设计参数定义一．总信息1.墙元细分最大控制长度：墙元细分时需要的一个参数，对于尺寸较大的剪力墙，小墙元的边长不得大于给定的限制Dmax，程序限定1.0≤Dmax≤5.0，隐含值Dmax=2.0，Dmax=2.0.对一般工程，Dmax=2.0对于框支剪力墙结构，Dmax=1.5或者1.02.对搜有楼层强制采用刚性楼板假定当计算结构位移比时，需要选择此项。

除了位移比计算，其他的结构分析，设计不应选择此项。

3.墙元侧向节点信息这是墙元刚度矩阵凝聚计算的一个控制参数，若选“出口”墙元的变形协调性好，分析结果符合剪力墙的实际，但计算量较大。

若选“内部”，这时带洞口的墙元两侧边中部的节点为变形不协调点，是对剪力墙的一种简化模拟，精度略逊于前者，但效率高，实用性好，计算量比前者少。

多层结构—（剪力墙较少，工程规模相对较小）选---出口高层结构—内部4.模拟施工加载3计算竖向力，采用分层刚度分层加载模型，与模拟施工加载1类似，只是在分层加载时去掉了没有用的刚度，使其更接近于施工过程。

计算恒载。

5.考虑偶然偏心如果考虑偶然偏心，程序将自动增加计算4个地震工况，分别是质心沿Y正、负向偏移5%的X地震和质心沿X正、负向偏移5%的Y 地震。

6.考虑双向地震作用若考虑，程序自动对X,Y的地震作用效应Sx，Sy进行修改。

Sx←sign（Sx）√Sx2+（0.85Sy）2Sy←sign（Sy）√Sy2+（0.85Sx）27.计算振型个数一般计算振型数应大于9 ，多塔结构多一些。

但是一个规则的两层结构，采用刚性楼板假定，每块刚性楼板只有三个有效动力自由度，整个结构共有6个有效动力自由度，系统自身只有6个特征值，最多取6个8.活荷质量折减系数计算重力荷载代表值时的活荷载组合值系数，缺省取值与荷载组合中的活荷载组合值系数相同（一般为0.5），如果用户需要，也可以自己修改。

9.周期折减系数为了充分考虑框架结构和框架-剪力墙结构的填充墙刚度对计算周期的影响。

PKPM结构设计与应用实例第3章 SATWE—结构空间有限元分析

PKPM结构设计与应用实例第3章 SATWE—结构空间有限元分析
第三章 SATWE—结构空间有限元分析

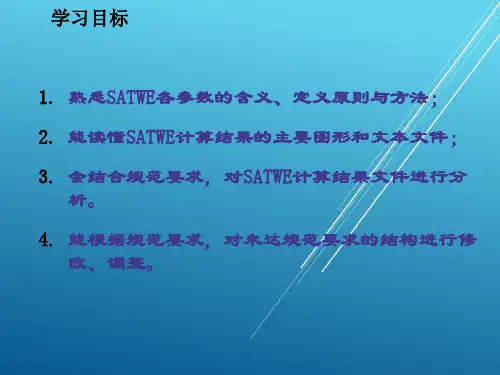

学习目标
1. 熟悉SATWE各参数的含义、定义原则与方法； 2. 能读懂SATWE计算结果的主要图形和文本文件； 3. 会结合规范要求，对SATWE计算结果文件进行分
析。 4. 能根据规范要求，对未达规范要求的结构进行修
改、调整。
3.1 SATWE的特点及应用
设置提示： 当该参数为0时，<地下室信息>页为灰色，即不允许输入地下室信息。
8.墙元细分最大控制长度 该参数指对于尺寸较大的剪力墙，在作墙元细分形成一系列小壳元时，为确 保分析精度，所要求的小壳元的边长的最大值。
3.钢材容重（kN/m3）
取值方法： 程序初始值为78kN/m3，这适合一般的工程情况，若需要考虑钢构件中加劲 肋等加强板件、连接节点及高强螺栓等附加重量，以及表面装饰层、防腐涂 层和防火层自重时，可适当增大。
设置提示： 考虑到上述因素，钢材容重通常要乘以1.04～1.18的放大系数，故该值可填写 为81～92kN/m3。
取值方法： 程序初始值为25kN/m3，这适合一般的工程情况，但若采用 轻质混凝土或需要考虑构件装饰层等自重时，可适当在25 kN/m3基础上减小或增大。
设置提示： 一般均应考虑构件表面抹灰等装饰层自重，故该值可填写为26～27 kN/m3。 一般框架、框剪及框架－核心筒结构可取26 kN/m3，剪力墙结构可取27 kN/m3。
设置提示：
一般不建议修改该参数，主要原因是： ①输入该角度后，程序输出结果的整个图形也会旋转一个角度，会给识图 带来的不便。当结构的主轴方向与坐标系方向不一致时，宜将最不利地震作 用方向在<地震信息>页的<斜交抗侧力构件方向附加地震方向>中输入。
②按“最不利地震作用方向”输入水平荷载时，不一定能得到所有结构构件 的最不利内力，因此，对于构件的配筋还需按“考虑该角度”和“不考虑该 角度”两次计算结果做包络设计得到。对于这种情况，可通过在<地震信息> 页的<斜交抗侧力构件方向附加地震方向>中输入相应角度，程序可自动考虑 每一方向地震作用下构件内力的组合，可直接用于配筋设计，不需人为进行 包络设计。

结构设计pkpm软件SATWE计算结果分析报告

结构设计pkpm软件SATWE计算结果分析报告

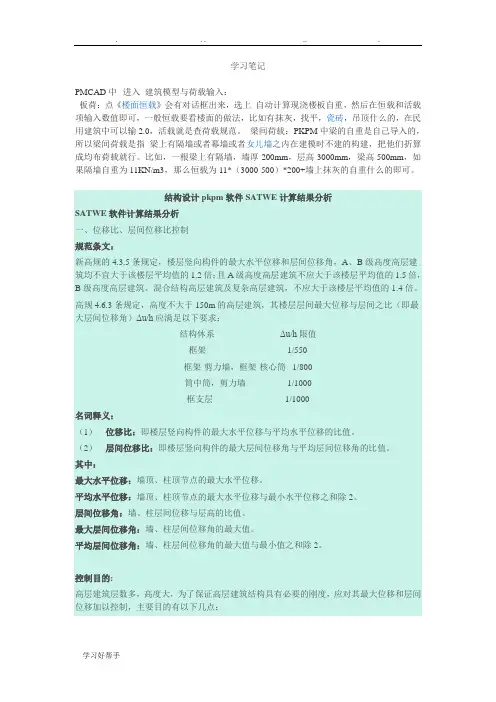

学习笔记PMCAD中--进入建筑模型与荷载输入：板荷：点《楼面恒载》会有对话框出来，选上自动计算现浇楼板自重，然后在恒载和活载项输入数值即可，一般恒载要看楼面的做法，比如有抹灰，找平，瓷砖，吊顶什么的，在民用建筑中可以输2.0，活载就是查荷载规范。

梁间荷载：PKPM中梁的自重是自己导入的，所以梁间荷载是指梁上有隔墙或者幕墙或者女儿墙之内在建模时不建的构建，把他们折算成均布荷载就行。

比如，一根梁上有隔墙，墙厚200mm，层高3000mm，梁高500mm，如果隔墙自重为11KN/m3，那么恒载为11*（3000-500）*200+墙上抹灰的自重什么的即可。

结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

SATWE结构有限元分析设计软件参数理解与选择.

SATWE结构有限元分析设计软件参数理解与选择.

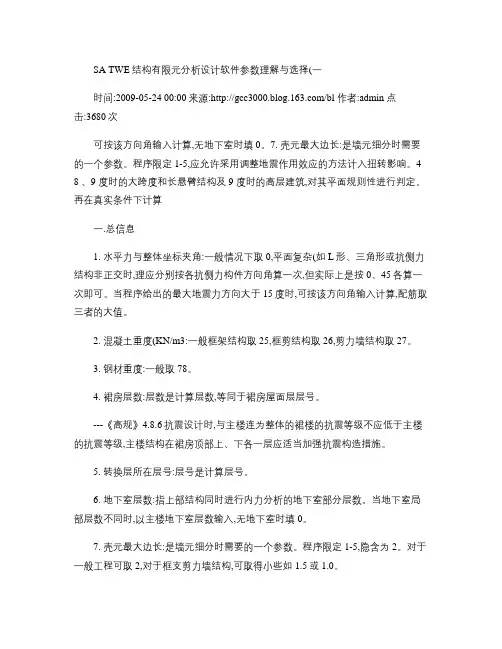

SA TWE结构有限元分析设计软件参数理解与选择(一时间:2009-05-24 00:00来源:/bl 作者:admin 点击:3680次可按该方向角输入计算,无地下室时填0。

7. 壳元最大边长:是墙元细分时需要的一个参数。

程序限定1-5,应允许采用调整地震作用效应的方法计入扭转影响。

4 8 、9 度时的大跨度和长悬臂结构及9 度时的高层建筑,对其平面规则性进行判定。

再在真实条件下计算一.总信息1. 水平力与整体坐标夹角:一般情况下取0,平面复杂(如L形、三角形或抗侧力结构非正交时,理应分别按各抗侧力构件方向角算一次,但实际上是按0、45各算一次即可。

当程序给出的最大地震力方向大于15度时,可按该方向角输入计算,配筋取三者的大值。

2. 混凝土重度(KN/m3:一般框架结构取25,框剪结构取26,剪力墙结构取27。

3. 钢材重度:一般取78。

4. 裙房层数:层数是计算层数,等同于裙房屋面层层号。

---《高规》4.8.6抗震设计时,与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级,主楼结构在裙房顶部上、下各一层应适当加强抗震构造措施。

5. 转换层所在层号:层号是计算层号。

6. 地下室层数:指上部结构同时进行内力分析的地下室部分层数。

当地下室局部层数不同时,以主楼地下室层数输入,无地下室时填0。

7. 壳元最大边长:是墙元细分时需要的一个参数。

程序限定1-5,隐含为2。

对于一般工程可取2,对于框支剪力墙结构,可取得小些如1.5或1.0。

8. 墙元侧向节点信息:在为配筋而进行的工程计算中,对于多层结构,由于剪力墙相对较少,工程规模相对较小,应选“出口”,而对于高层结构,由于剪力墙相对较多,工程规模相对较大,可选“内部”。

9. 结构材料信息:混凝土结构;钢与混凝土混合结构;钢结构;砌体结构。

10. 结构体系:框架;框剪;框筒;筒中筒;剪力墙;短肢剪力墙;复杂高层;板柱剪力墙。

11. 恒活荷载计算信息:不计算竖向荷载即不计算竖向力;一次性加载主要用于多层结构,因为施工的层层找平对多层结构的竖向变位影响很小,所以不要采用模拟施工方法计算;模拟施工加载1主要用于一般的多层、高层建筑,---《高规》5.1.9高层建筑进行重力荷载作用效应分析时,柱、墙轴向变形宜考虑施工过程的影响。

【设计必看】PKPM satwe参数详解及设置

【设计必看】PKPM satwe参数详解及设置

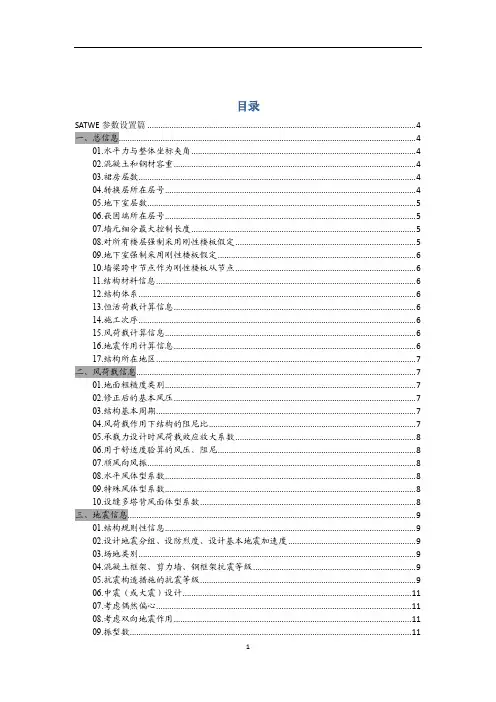

目录SATWE参数设置篇 (4)一、总信息 (4)01.水平力与整体坐标夹角 (4)02.混凝土和钢材容重 (4)03.裙房层数 (4)04.转换层所在层号 (4)05.地下室层数 (5)06.嵌固端所在层号 (5)07.墙元细分最大控制长度 (5)08.对所有楼层强制采用刚性楼板假定 (5)09.地下室强制采用刚性楼板假定 (6)10.墙梁跨中节点作为刚性楼板从节点 (6)11.结构材料信息 (6)12.结构体系 (6)13.恒活荷载计算信息 (6)14.施工次序 (6)15.风荷载计算信息 (6)16.地震作用计算信息 (6)17.结构所在地区 (7)二、风荷载信息 (7)01.地面粗糙度类别 (7)02.修正后的基本风压 (7)03.结构基本周期 (7)04.风荷载作用下结构的阻尼比 (7)05.承载力设计时风荷载效应放大系数 (8)06.用于舒适度验算的风压、阻尼 (8)07.顺风向风振 (8)08.水平风体型系数 (8)09.特殊风体型系数 (8)10.设缝多塔背风面体型系数 (8)三、地震信息 (9)01.结构规则性信息 (9)02.设计地震分组、设防烈度、设计基本地震加速度 (9)03.场地类别 (9)04.混凝土框架、剪力墙、钢框架抗震等级 (9)05.抗震构造措施的抗震等级 (9)06.中震（或大震）设计 (11)07.考虑偶然偏心 (11)08.考虑双向地震作用 (11)09.振型数 (11)10.重力荷载代表值的活载组合值系数 (12)11.周期折减系数 (12)12.结构的阻尼比 (12)13.特征周期、地震影响系数最大值、用于12层以下...影响系数最大值 . (13)14.斜交抗侧力构件方向附加地震数、相应角度 (13)四、活荷信息 (14)01.柱、墙设计时活荷载、传给基础的活荷载 (14)02.梁活荷不利布臵最高层号 (14)03.柱、墙、基础活荷载折减系数 (15)04.考虑结构使用年限的活荷载调整系数 (15)五、调整信息 (15)01.梁端负弯矩调幅系数 (15)02.梁活荷载内力放大系数 (15)03.梁扭矩折减系数 (15)04.托墙梁刚度放大系数 (15)05.实配钢筋超配系数 (16)06.连梁刚度折减系数 (16)07.中梁刚度放大系数 (16)08.部分框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级 (17)09.调整与框支柱相连的梁内力 (17)10.指定加强层个数及相应的各加强层层号 (17)11.按抗震规范（5.2.5）调整各楼层地震内力 (17)12.指定薄弱层个数、各薄弱层层号 (17)13.薄弱层地震内力放大系数 (17)14.全楼地震作用放大系数 (18)15.顶塔楼地震作用放大起算层号及放大系数 (18)16.0.2V0调整 (18)六、设计信息 (18)01.结构重要性系数 (18)02.钢构件截面净毛面积比 (18)03.考虑P-△效应 (18)04.按高规或者高钢规进行构件设计 (19)05.钢柱计算长度系数按有侧移计算 (19)06.框架梁端配筋考虑受压钢筋 (19)07.结构中框架部分轴压比按照纯框架的规定采用 (19)08.剪力墙构造边缘构件的设计执行高规7.2.16-4条 (19)09.当边缘构件轴压比小于抗规（6.4.5）条规定时，一律设臵构造边缘构件 (20)10.指定的过渡层个数及层号 (20)11.柱配筋计算原则 (20)12.保护层厚度 (20)13.梁柱重叠部分简化为刚域 (20)七、配筋信息 (21)01.边缘构件箍筋强度： (21)02.墙水平分布筋间距 (21)03.墙竖向分布筋配筋率 (21)04.结构底部需要单独指定墙竖向分布筋配筋率的层数NSW、配筋率 (21)八、荷载组合 (22)九、地下室信息 (22)01.土层水平抗力系数的比例系数M (22)02.外墙分布筋保护层厚度 (22)03.扣除地面以下几层的回填土约束 (22)04.回填土容重 (22)05.室外地坪标高 (22)06.回填土侧压力系数 (22)07.地下水位标高 (22)08.室外地面附加荷载 (23)十、生成SATWE数据文件及数据检查 (23)十一、计算控制参数 (23)01.层刚度比计算 (23)02.地震作用分析方法 (23)03.线线方程组解法 (24)04.吊车荷载计算 (24)05.生成传给基础的刚度 (24)SATWE参数设置篇一、总信息01.水平力与整体坐标夹角存在某个角度使得地震作用（风荷载）在这个方向作用时结构的地震反应最为剧烈。

结构设计软件PKPM教程应用第3章ppt


2) 其它结构标准层平面的输入次梁楼板信息输入。

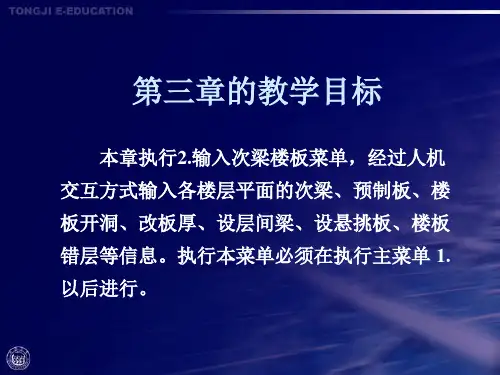

本章作业
1. 第一次完成主菜单1的输入，想进入主菜单2 布置次梁和悬臂雨篷板应在屏幕出现的四个 选择菜单的第几个菜单？ 某层平面的某处节点网格线尺寸为 2500×4500，如要在该板的中心位置开一个 800×800的孔，应该选择楼板开洞菜单下的 哪个命令？要输入哪些数据？
6) 拷贝前层
功能：可将上一标准层已输入的次
梁、预制板、洞口、悬挑板、砖混 圈梁、各房间板厚等布置直接拷贝 到本层，再对其局部修改，从而使 其余各层的次梁、预制板、洞口输 入过程的大大简化。
5. 输入工程实例的次梁和其它楼层信息
1) 由楼梯休息平台板传到梁段上的线荷载：
0.1×25+0.03×20+0.02×17×1.5/2+2.5 ×1.5/（1.65-0.45）×3.26=8.37KN/m
2) 设悬挑板
功能：在平面外围的梁或墙上设置现浇悬 臂板。 悬挑板的输入按照屏幕下边的提示有 三个步骤。当悬臂板的位置在平面外围的 同一边，且悬挑长度相同时可归为一类悬 挑板。
3Байду номын сангаас 设层间梁
功能：在某标高不在楼层上，而在两层之 间设连接柱或墙的梁段。例如某些楼梯间 处的梁或某些特殊用途的层间梁。
4) 楼板错层
② 次梁复制
功能：将次梁布置相同的房间直接复制过 来，从而简化输入。 次梁布置时输入的数据相同即为相同 布置，与房间大小不一定有关系。方法是 先用光标点取被复制的房间，再点取需布 置的房间，可连续点取。
③ 次梁删除
功能：删去房间已布置好的某一次梁。 在某一房间上布置或拷贝了新的次梁 布置时，其上旧的次梁数据自动删除。
2.

PKPM结构设计应用第3章 SATWE空间组合结构有限元分析与设计


3.2 SATWE的前处理
SATWE主菜单1“接PM生成SATWE数据”的主 要功能就是在PMCAD生成的(假定工程文件名为 XX)XX.*和*.PM数据文件基础上，补充结构分析所 需的一些参数，并对一些特殊结构（如多塔、错层 结构）、特殊构件（如角柱、非连梁、弹性楼板等 ）做出相应设定，最后将上述所有信息自动转换结 构有限元分析及设计所需的数据格式，生成几何数 据文件STRU.SAT、竖向荷载数据文件LDAD.SAT和 风荷载数据文件WIND.SAT，供SATWE主菜单2、3 调用。
3.2 SATWE的前处理
4 活荷信息
3.2 SATWE的前处理
4 活荷信息 ⑴柱、墙设计时活荷载是否折减 根据《荷载规范》，有些结构在柱、墙设计时 ，可对承受的活荷载进行折减。 ⑵传给基础的活荷载是否折减 在结构分析计算完成后，程序会输出一个名为 “WDCNL.OUT”的组合内力文件，这是按照地基 设计规范要求给出的竖向构件的各种控制组合，活 荷载作为一种工况，在荷载组合计算时，可进行折 减。
Байду номын сангаас
3.2 SATWE的前处理
2 风荷载信息 ⑺用于舒适度验算的风压：高度≥150m时考虑； ⑻用于舒适度验算的结构阻尼比（%）; ⑼考虑风振影响：选此项时，程序自动按照荷载规 范计算风振系数，否则不考虑风振系数； ⑽构件承载力设计时考虑横风向风振影响：普通工 程不用考虑； ⑾水平风体形系数： ①体型分段数：定义结构体型变化分段，体型无变 化填1； ②各段最高层号：按各段内的最高层号填写； ③各段体形系数：高宽比不大于4的矩形、方形、十 字形平面取1.3。
3.2 SATWE的前处理
3 地震信息 ⑾“活荷重力荷载代表值组合系数”，一般为0.5。 ⑿“周期折减系数”对于框架结构，若填充墙较多 ，可取0.6～0.7；填充墙较少，可取0.7～0.8；对于 框剪结构，可取0.8～0.9；纯剪力墙结构可不折减。 ⒀“结构的阻尼比（%）”，对于一些常规结构， 程序给出了隐含值。 ⒁“特征周期Tg（秒）”，根据抗震规范确定。 ⒂“地震影响系数最大值”，根据抗震规范确定。 ⒃“用于12层以下规则砼框架结构薄弱层验算的地 震影响系数最大值”，仅用于12层以下规则混凝土 框架结构薄弱层验算。

PKPM软件中钢筋混凝土结构设计的参数设置

PKPM软件中钢筋混凝土结构设计的参数设置PKPM软件广泛应用于土建工程，作为设计人员不应满足于会用该软件来计算和辅助绘图，而应弄清楚重要参数的含义。

在计算模型和荷载输入正确的情况下，关键参数的错误会导致结果错误，参数的正确设置具有更重要的意义。

下面是我结合规范谈谈在实际工作中易忽略的参数如何设置，以供设计人员参考和交流。

一、合理使用软件目前，PKPM程序拥有的空间计算程序有三个，即TAT、SATWE、PMSAP。

1、TAT它是一个空间杆件程序，对柱、墙、梁都是采用杆件模型来模拟的，特殊的就是剪力墙是采用薄壁柱原理来计算的。

因此，在用TAT程序计算框剪结构、剪力墙结构等含钢筋混凝土剪力墙的结构都要对剪力墙的洞口、节点做合理的简化，有点让实际工程来适应我们的计算程序的味道。

当然，在作结构方案时，对结构作这样的调整对建筑结构方案的简洁、合理有很大的好处。

它的楼盖是作为平面内无限刚、平面外刚度为零的假设。

在新版的TAT程序中，允许增设弹性节点，这种弹性节点允许在楼层平面内有相对位移，且能承担相应的水平力。

增加了这种弹性节点来加大TAT程序的适用范围，使得TAT程序可以计算空旷、错层结构。

2、SATWE空间组合结构有限元程序，与TAT的区别在于墙和楼板的模型不同。

SATWE对剪力墙采用的是在壳元的基础上凝聚而成的墙元模型。

采用墙元模型，在我们的工程建摸中，就不需要象TAT程序那样做那么多的简化，只需要按实际情况输入即可。

对于楼盖，SATWE程序采用多种模式来模拟。

有刚性楼板和弹性楼板两种。

其中弹性楼板又分为弹性板6、弹性板3和弹性膜。

SATWE程序主要是在这两个方面与TAT程序不同。

3、PMSAP是一个结构分析通用程序。

当然，它是偏向于建筑的，但它是一个发展方向。

现在的比较著名的通用计算程序有：SAP84、SAP91、SAP2000、ANSYS、ETABS等程序，这些程序各有特长。

二、重要和易忽略的参数设置1、SATWE中的刚性板与弹性板刚性板------平面内刚度无限大，平面外刚度为零，通过梁刚度放大系数来变相的考虑楼板的平面外实际刚度。

PKPM结构设计与应用实例第3章SATWE结构空间有限元分析


8. 考虑横风向风振
设置提示：
• ①一般而言，建筑高度超过150m或高宽比大于5的高层建筑可出现较为明显 的横风向风振效应。 • ②规范矩形截面结构是指高宽比(H/B)和截面深宽比(D/B)分别为4~8和0.5~2的 矩形截面结构。 • ③细长圆形截面构筑物一般指高度超过30m且高宽比大于4的构筑物。
2
1
（a）广义楼层组装顺序 （b）楼层施工顺序
8 7 6 5
4 3 2
1
同时施工，应 定义为同一施 工次序
（a）转换层结构
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
（b）越层结构
8 7 6 5 4 3 2 1
（c）上部悬挑结构
图3-12 复杂结构的施工次序指定
24. “规定水平力”的确定方式
取值方法： ①“楼层剪力差方法（规范方法）”：一般情况下应选择本项。 ② “节点地震作用CQC组合方法”：它主要用于不规则结构，即楼层概念 不清晰，剪力差无法计算的情况。
3.钢材容重（kN/m3）
取值方法： 程序初始值为78kN/m3，这适合一般的工程情况，若需要考虑钢构件中加劲 肋等加强板件、连接节点及高强螺栓等附加重量，以及表面装饰层、防腐涂 层和防火层自重时，可适当增大。
设置提示： 考虑到上述因素，钢材容重通常要乘以1.04～1.18的放大系数，故该值可填写 为81～92kN/m3。
9.转换层指定为薄弱层 该参数是由用户确定，是否将转换层指定为薄弱层。
取值方法： 程序缺省转换层不作为薄弱层。转换层是否应作为薄弱层，需 根据规范关于薄弱层的定义进行判断后确定
设置提示： 一般情况下，该参数不宜设置过小，以免无谓增加系统计算时间。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3.2 SATWE的前处理
点取SATWE的主菜单1 后，弹出“SATWE前处理” 菜单。其中1和6是必须执行 的，在1菜单（分析与设计参 数补充定义）中共包含10项 内容，这10项内容需要用户 根据工程实际情况进行修改。
Hale Waihona Puke 3.2 SATWE的前处理
1 总信息
3.2 SATWE的前处理
1 总信息 ⑴水平力与整体坐标夹角：该参数为地震力、风力 作用方向与结构整体坐标的夹角，逆时针方向为正 ，单位为度。当需进行多方向侧力核算时，可改变 此参数，这样在后面的计算中，程序自动考虑此参 数的影响。 ⑵混凝土容重：一般情况下，钢筋混凝土结构的容 重为25 KN/m3，若采用轻混凝土或要考虑构件表面 装修层重时，混凝土容重可填入适当值。 ⑶钢材容重：一般情况下，钢材容重为78 KN/m3， 若要考虑钢构件表面装修层重时，钢材的容重可填 入适当值。
3.2 SATWE的前处理
1 总信息 ⒂风荷载计算信息 不计算风荷载：任何风荷载均不计算； 计算水平风荷载：仅水平风荷载参与内力分析和组 合，无论是否存在特殊风荷载数据； 计算特殊风荷载：仅特殊风荷载参与内力分析和组 合； 计算水平和特殊风荷载: 水平和特殊风荷载同时参 与内力分析和组合。此选项只用于特殊情况，一般 工程不建议采用。
3.2 SATWE的前处理
SATWE主菜单1“接PM生成SATWE数据”的主 要功能就是在PMCAD生成的(假定工程文件名为 XX)XX.*和*.PM数据文件基础上，补充结构分析所 需的一些参数，并对一些特殊结构（如多塔、错层 结构）、特殊构件（如角柱、非连梁、弹性楼板等 ）做出相应设定，最后将上述所有信息自动转换结 构有限元分析及设计所需的数据格式，生成几何数 据文件STRU.SAT、竖向荷载数据文件LDAD.SAT和 风荷载数据文件WIND.SAT，供SATWE主菜单2、3 调用。
3.2 SATWE的前处理
1 总信息 ⑷裙房层数：裙房层数仅用作底部加强区高度的判 断，根据实际情况填写。 ⑸转换层所在层号：按PMCAD楼层组装中的自然 层号填写，如有转换层时，必须指明其层号，以便 程序能够进行正确的内力调整。 ⑹嵌固端所在层号：这里的嵌固端指上部结构的计 算嵌固端，可根据实际情况填写。
3.2 SATWE的前处理
1 总信息 ⒃地震作用计算信息 不计算地震作用：对于不进行抗震设防的地区或 者抗震设防烈度为6度时的部分结构，可选此项； 计算水平地震作用：计算X、Y方向的地震作用； 计算水平和规范简化方法竖向地震：按抗规5.3.1条 规定的简化方法计算竖向地震； 计算水平和反应谱方法竖向地震：按竖向振型分 解反应谱方法计算竖向地震。 ⒄“规定水平力”的确定方法：主要计算位移比， 倾覆力矩。
⑺地下室层层数：指与上部结构同时进行内力分析 的地下室部分层数。
3.2 SATWE的前处理
1 总信息 ⑻墙元细分最大控制长度（单位为m）：程序限定 在1.0～5.0之间，程序隐含值为2.0。对于一般的工 程足以满足设计要求，但对于框支剪力墙结构，为 了更好地保证框支梁与上部剪力墙有更好地协调性 ，该值可以取1.0或1.5。 ⑼对所有楼层强制采用刚性楼板假定：只有在计算 结构的位移比和周期比的时候，才选用此项，在计 算结构的内力和配筋时，不用选择。 ⑽强制刚性楼板假定时保留弹性板面外刚度：勾选 此项时，程序在进行弹性板网格划分时自动实现梁 ，板边界变形协调，以保证计算的准确性。
3.2 SATWE的前处理
1 总信息 ⒁恒活荷载计算信息：
不计算恒活荷载：不计算竖向荷载； 一次性加载：按一次加荷方式计算竖向荷载； 模拟施工加载1：按模拟施工加荷方式计算竖向荷载； 模拟施工加载2：按模拟施工加荷方式计算竖向荷载，同时 在分析过程中将竖向构件（柱、墙）的轴向刚度放大十倍， 以削弱竖向荷载按刚度的重分配。这样做将使得柱和墙上分 得的轴力比较均匀，接近手算结果，传给基础的荷载更为合 理； 模拟施工加载3：比较真实地模拟结构竖向荷载的加载过程 ，即分层计算各层刚度后，再分层施加竖向荷载，采用这种 方法计算出来的结果更符合工程实际。建议用模拟施工加载 3。

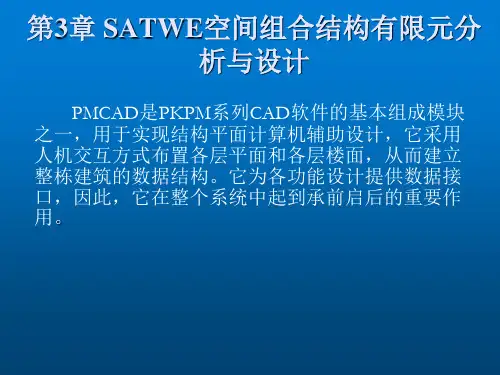

第3章 SATWE空间组合结构有限元分 析与设计
PMCAD是PKPM系列CAD软件的基本组成模块 之一，用于实现结构平面计算机辅助设计，它采用 人机交互方式布置各层平面和各层楼面，从而建立 整栋建筑的数据结构。它为各功能设计提供数据接 口，因此，它在整个系统中起到承前启后的重要作 用。
3.1 SATWE的基本功能及有关说明
3.2 SATWE的前处理
1 总信息 ⑾墙元侧向节点信息：这是墙元刚度矩阵凝聚计算 的一个控制参数，程序强制为“出口”，即只把墙 元因细分而在其内部增加的节点凝聚掉，四边上的 节点均作为出口节点，使得墙元的变形协调性好， 分析结果更符合剪力墙的实际。 ⑿结构材料信息：采用什么材料，就填写什么材料 ，程序会按相应的规范计算地震力和风荷载。 ⒀结构体系：是什么结构形式，就在其中选取。
1 SATWE的基本功能 SATWE可自动读取经PMCAD主菜单1、2形成 的几何数据和荷载数据，进行参数设置与结构分析， 并可接力施工图的绘制。 2 SATWE的适用范围 结构层数（高层版）≤200 每层节点数≤8000 每层梁数 ≤8000 每层柱数≤5000 每层墙数≤3000 每层支撑数≤2000 每层塔数≤9 每层刚性楼板块数≤99 结构总自由度数不限
3.2 SATWE的前处理
2 风荷载信息
3.2 SATWE的前处理
2 风荷载信息 ⑴地面粗糙度类别：分A、B、C、D四类，用于计算 风压高度变化系数等； ⑵修正后的基本风压：一般按照荷载规范给出的50 年一遇的风压采用； ⑶X向结构基本周期（秒）：根据SETWE计算结果 填写； ⑷Y向结构基本周期（秒）：根据SETWE计算结果 填写； ⑸风荷载作用下结构的阻尼比（%）：程序会根据“ 结构材料信息”自动对此项赋值，一般不做修改； ⑹承载力设计时风荷载效应放大系数：程序将直接 对风荷载作用下的结构内力进行放大，不改变结构 位移；
