CS2024给煤机检修教程(周冲)

给煤机控制系统检修工艺卡执行人：检修时间：年月日作业步骤作业流程质量技术要求执行情况1办理工作票符合相关制度要求。

2隔离措施1.走空皮带，并做好压煤措施（运行人员）。

2.断开给煤机胶带电机电源（运行人员）。

3.断开给煤机控制回路电源。

4.打开给煤机称重传感器校验两边侧盖（锅炉检修）。

3解除运行和煤量信号（防止AGC退出）将给煤机DCS运行信号、瞬时煤量信号反馈线进行解除。

4许可工作票检查工作票安全措施执行情况。

5卫生清理清理各传感器本体及四周积煤。

6断煤开关检查1.打开断煤开关接线盒，检查接线、检查微动开关压片应完好、检查凸轮位置应正常、检查转动轴不卡涩。

2.测量触点闭合电阻<20Ω、断开电阻无穷大。

3.动作时信号送至就地柜和DCS画面显示正常。

7跑偏开关1.调整跑偏开关拐臂至合适位置，测量触点闭合电阻<20Ω、断开电阻无穷大。

2.动作时信号送至就地柜和DCS画面显示正常。

8电接点温度表1.测量触点闭合电阻<20Ω、断开电阻无穷大。

2.动作时信号送至就地柜和DCS画面显示正常。

9称重传感器测量称重传感器信号线（白绿）电阻约380Ω。

10速度传感器检查速度传感器卡套及固定铝片稳固。

11 中间接线检查所有测点中间接线紧固，包扎完好，密封防雨。

12 演算器清理演算器上的积灰，接线端子紧固，外观完好，无报警。

13 变频器清理变频器上的积灰，接线端子紧固，外观完好，无报警，重要参数设置准确。

14 其他所有传感器接线处用绝缘胶布包扎好、孔洞处用防火泥封堵，外露部分保证密封整洁。

15 终结工作票工完料尽场地清16 台账记录台账中详细记录各参数情况，特别是各接触电阻，传感器电阻等情况。

给煤机检修规程
1、设备概况及参数
1.1设备概况：
给煤机采用沈阳施道克（STOCK电力设备有限公司生产的
EG2490电子称重式给煤机，每台锅炉配备6台给煤机，1台给煤机对应1台磨煤机，给煤机设备界限包含入口落煤闸板、入口管道、给煤机、给煤机出口闸板、至磨煤机伸缩节之间管道以及相关控制器、测点、线缆等。

给煤机是将原煤均匀连续的供应给磨煤机的设备，它可以根据磨煤机负荷需求的变化自动调整给煤量，并在输送的过程中完成对给煤量的计量，显示给煤量的瞬时值，累计值。

给煤机主要由给煤机壳体、给料皮带机构、链式清理刮板、
称重机构，断煤及堵煤信号装置，润滑及电气管路及微机控制等组成。

给煤机具体参数见下表：
给煤机主要性能参数
2、检修类别及检修周期
说明：检修类别为A、C级检修。

检修周期为A、C级检修对应的检修周期。

3、检修项目
3.1、A级检修标准项目
3.2、C级检修标准项目
4、检修前试验项目及标准
5、主要备品备件
6、检修工艺步骤及质量标准
7、检修后试验项目及标准。

CS2024型给煤机微机控制系统维护与使用一、简介CS2024型电子称重式给煤机是由给煤机本体和微机控制系统两大部分组成。

微机控制系统主要设备为微机控制柜通常装于机器本体上，除远程给煤率显示器FRI(选配件)和远程总煤量显示器TCI(选配件)安装于集控室，其它电控设备都在给煤机本体上，它们是：左右称重传感器各一只；机内出入口照明灯各一只；皮带断煤(有煤)信号装置LSFB；出口堵煤信号装置LSFD；皮带变频调速电动机；清扫链电动机。

(参见图1与图2)。

二、控制原理给煤机微机控制系统原理框图如图3所示。

键盘与显示作为现场就地操作用，两只称重传感器直接连至微机板，模拟信号经转换后与其它信号一样经过隔离后与微机板相连。

当微机收到用户提供的起动信号以及给煤率要求信号，通过测量称重信号并计算，发出速度控制信号给变频控制器，变频控制器驱动变频调速电机转动达到所要求的速度。

而测速电机反馈信号则送至微机进行PID运算调节速度控制信号，从而使给煤机稳定于用户要求的给定量上。

并将实际测得的给煤率反馈给用户。

同时输出给煤率频率信号给FRI显示器，总量接点信号给TCI显示器，还有其它反映机器运行状况的继电器触点信号给用户。

微机板主要由微处理器CPU、程序存贮器EPROM、数据随机存贮器RAM、永久性数据存贮器E2PROM、非易失性数据存贮器NOVRAM、运放、A/D变换器、I/O接口电路以及LED显示器等组成。

电源板主要有供微机控制用各路低压电源，I/O信号光电隔离电路和用作接点信号输出的继电器等组成。

A1板是输入I/F转换板，它将用户给定信号4～20mA转换成频率信号。

插在电源板上。

A2板是F/I转换，用于将微机速度控制频率信号转换成4～20mA 的电流信号给变频控制器。

插在电源板上。

A3板是输出F/I转换板，它与A1板相反，将给煤率频率信号转换成4～20mA 反馈给用户。

也插在电源板上。

变频控制器用于控制驱动变频调速电机的转动。

给煤机检修工序及质量标准
1、给煤机结构
整个给煤机由机体、给料皮带机构、链式清理刮板机构、称重机构、堵煤及断煤信号装置、润滑装置及电器管路、控制柜和电源动力柜等组成。

煤从原煤斗通过煤闸门进入给煤机，并由皮带送至给煤机出口。

在给煤机内装有两根称重托辊，它与皮带组成一个称重跨距。

在称重跨距的中间有一称重辊，上面装有负荷传感器。

在主皮带轮上装有测速传感器，能测出皮带的输送速度，从而计算出给煤量。

给煤机主要技术参数：
最大给煤量为60t/h；进料口直径为508mm；进料口与排料口的中心间距最小为2085mm；给煤皮带电动机功率为2.2KW；链式清理刮板电动机为0.37kw。

2、给煤机检修
3、煤粉分配器
3.1煤粉分配器：
双可调煤粉分配器型号：PCD－da/450×4v
3.2煤粉分配器工作原理：
先把待分配的煤粉气流分为浓相和稀相两股气流，分别引入浓、稀相空间，分为四根支管，浓相引出管与相应的稀相引出管相通，经稀相
引出管引到燃烧器燃烧。

浓相调节煤粉量，稀相调节空气量，实现双可调对煤粉和空气的调整的目的。

3.3煤粉分配器的检修：
4、一次风管：
4.1一次风关检修（管径φ508×10）
4.2热风系统。

给煤机检修方案一、故障停机情况下紧急检修应急方案：1、皮带跑偏：将正常的一台给煤机的煤量增大，关闭跑偏给煤机的进料闸板门，启动给煤机，调整给煤机尾部的张紧丝杠，当余料全部送完后，强行关闭出料口闸板，运行给煤机，直到不跑偏。

打开密封风并将进、出料门打开，均匀上料。

2、计量故障：将设备从远程控制转到就地控制，在变频器上设定合适的频率，运行给煤机，如仪表故障，此时可更换仪表备件，如称重传感器、速度传感器故障，需待停检修炉时更换。

3、堵煤故障：给煤机停止，锅炉负荷降低，关闭密封风，打开检修孔将积煤清理干净。

4、超温报警：调节锅炉风量，使炉前温度降低。

5、断链报警：检查断链报警的原因（1）如积煤太多则停止给煤机，降低锅炉负载，关闭出料口闸板门，打开给煤机的检修门将积煤清理干净，然后再运行给煤机；（2）如接近开关故障则停止给煤机，关闭闸板门，打开清扫链从动轴处的检修孔，判断是接近开关损坏还是接近开关感应不到目标盘，如损坏则更换接近开关，如感应不到目标盘，则调整感应距离。

（3）如确系清扫链断开，则停止给煤机，降低锅炉负载，关闭出料口闸板门，调整张紧丝杆使从动轴与主动轴的距离保持最小，用导链将清扫链拉到一起并用销轴连接。

二、正常停机情况下检修的具体步骤：1、仪表的检修：将仪表电源停掉，打开仪表的门，清理仪表内的粉尘，检查接线是否有松动，完成后将仪表电源送上，检查仪表的各功能键是否正常，仪表无故障则检修完成。

2、给煤机本体的检修：关闭进料闸板门，启动给煤机，将给煤机皮带上的料放完，停止给煤机，打开各检修及观察孔的门，检查主动、从动滚筒及清扫链的主、从动轴的轴承是否需要加油，观察皮带、清扫链刮板的磨损情况，以确定是否进行更换。

（1）更换主动滚筒的轴承：调整张紧丝杆，使皮带松弛，将电机拆下，将坏的轴承扒下，更换新轴承。

在固定滚筒时应保在持原来的位置，以免皮带跑偏。

（2）更换从动滚筒的轴承：调整张紧丝杆，使皮带松弛，将坏的轴承扒下，更换新轴承。

给煤机检修规程（一）给煤机概况我电厂每台炉共配制5台北京电力设备总厂生产的电子称重式给煤机，其主要由给煤机机体、皮带及驱动装置、清扫输送链及驱动和传动装置、给煤机电子控制装置和微处理机控制装置等几部分组成的。

在工作时，原煤从原煤斗下落到给煤机的输送皮带上，给煤机皮带在传动装置的带动下，将原煤传递到落煤管入口管处，原煤通过自重下落到磨煤机内。

通过调整拉紧轴，可以调整皮带的张紧度，通过调整皮带运行速度，可以调整给煤量的大小。

（二）检修步骤、工艺方法及质量标准1.检修准备（1）根据运行状况和前次检修的技术记录，明确各部件磨损、损坏程度确定重点检修技术计划和技术措施安排。

（2）为保证检修时部件及时更换，必须事先准备好备件。

（3）准备各种检修专用工具、普通工具和量具。

（4）所有起吊设备、工具按规程进行检查试验。

（5）施工现场布置施工电源、灯具、照明电源。

（6）设置检修时设备部件平面布置图。

（7）准备齐全的整套检修记录表、卡等。

（8）清理现场，按照平面布置图安排所需部件、拆卸及主要部件的专修场所。

（9）清除内部的积煤和杂物。

（10）办理热机工作票。

2.给煤机的解体（1）确认磨煤机、给煤机电源、密封风源、消防蒸汽汽源全部切断后，待给煤机内温度降到与环境温度≤40℃方可进行工作。

（2）拆除给煤机的各相关管路，做好位置记号，以便回装。

（3）打开给煤机的前后及侧面检修门。

（4）拆除称重装置后进行检查。

（5）抽出传动皮带和清扫链，取下各传动及从动辊、称重辊进行检查，必要时进行更换。

（6）进入给煤机内部，检查防磨衬板的磨损情况，必要时进行更换。

（7）解体皮带驱动装置和清扫链驱动装置，检查其内部传动部件磨损情况，决定更换与否。

（8）检查给煤机出入口闸门和密封风、消防蒸汽门的严密性及灵活性。

3.给煤机的回装（1）回装传动及从动辊、称重辊。

（2）回装清扫链和皮带。

（3）安装并皮带和清扫链驱动装置，调节皮带张力和运动轨迹。

（4）安装并调节称重装置。

江西丰城发电有限责任公司磁盘号：编号：FCEP.WI09QJ0514-2006耐压计量式给煤机检修作业指导书设备编号：机组批准：杨跃进审定：王向群会审：兰小军审核：丁图强初审：杨小林编写：吴建军检修性质：生效印：版次：0 页数：3+32006/03/01发布2006/03/10实施江西丰城发电有限责任公司发布1 目的1.1规范检修行为，确保本锅炉给煤机大修符合规定要求。

1.2本检修程序为所有参加本项目的工作人员所必须遵循的质量保证程序。

2 适用范围适用于NJG-60型耐压式计量给煤机检修作业。

3 概述设备简介：沈阳电力机械总厂NJG型耐压式计量给煤机耐压式计量给煤机主要由煤闸门、落煤管、可调联接节、给煤机主机、电气控制柜、AE 煤流监测器等组成。

主要技术常参数：公称出力：6。

25—50 T/H计量精度：+0。

5 %给煤距离：2100 MM胶带速度：0。

029—0。

232 M/S外形尺寸：4400*2200*4350整机质量：7000 KG工作原理：NJG耐压工计量给煤机在工作时，煤从储煤仓通过进煤口煤闸门进入给煤机由计量给煤机输送胶带送至给煤机出煤口进入磨煤机，在计量输送胶带的下面装有尺寸控制很精确的称重托辊，构成称重跨距，在称生跨距中间装有一个与高精度称重传感器相连的称重托辊，当被输送的煤通过该称重跨距时，传感器便产生一个与胶带一的煤的重量成正比的电信号，该信号经A/D变换后，以数字信号送给演算器在演算器内上述信号经过积分运算即可得到物料的瞬时流量和累积量。

本次检修停工待检点：H 2 点，见证点：W 1 点。

4 引用文件NJG耐压工计量给煤机说明书5 修前准备5.1 了解上次大修、小修资料及修前设备运行状况；5.2 准备好有关图纸资料；5.3安全措施及工作票□5.3.1严格执行《电业工作安全规程》。

□5.3.2严格执行工作票管理制度, 认真办理、检查、验证工作票。

□5.3.3 进入先场的计量及试验工器具已经标定并认可，现场标记完整□5.3.4 进入现场的其他工具已准备完毕5.4给煤机大修备品备件清单5.5常用工器具5.6 现场准备□拆卸部件的定置规定及标志已完善□现场保卫及消防措施完善6 检修工序6.1 拆卸6.1.1皮带拆卸□6.1.1.1 打开给煤机前后部的检修门。

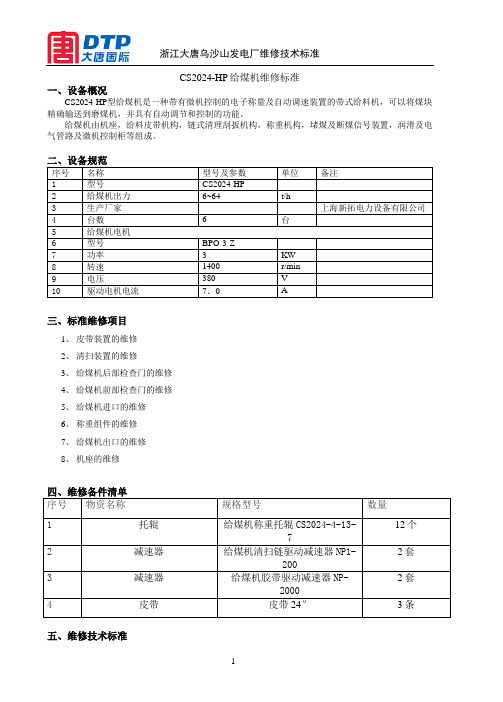

CS2024-HP给煤机维修标准
一、设备概况
CS2024-HP型给煤机是一种带有微机控制的电子称量及自动调速装置的带式给料机，可以将煤块精确输送到磨煤机，并具有自动调节和控制的功能。

给煤机由机座，给料皮带机构，链式清理刮扳机构，称重机构，堵煤及断煤信号装置，润滑及电气管路及微机控制柜等组成。

三、标准维修项目
1、皮带装置的维修
2、清扫装置的维修
3、给煤机后部检查门的维修
4、给煤机前部检查门的维修
5、给煤机进口的维修
6、称重组件的维修
7、给煤机出口的维修
8、机座的维修
五、维修技术标准。

综采队检修流程工作面溜子日检：1、检查减速机、油壶油量是否正常。

2、检查拨链器、舌板、链轮轴组情况、冷却系统。

3、检查各部位螺丝是否松动，及时紧固。

4、检查刮板链是否过长，连接环是否有损坏。

5、检查护板、软硬帮哑铃、销排是否完好。

6、检查刮板是否缺失、紧刮板螺丝。

7、清理护罩内和机身上灰尘杂物。

半年检：减速机更换齿轮油。

采煤机日检：1、检查滚筒、截齿、齿座磨损情况及时更换修补。

2、检查各部螺栓是否松动及时紧固。

3、检查导向、平板滑靴及齿轨轮磨损情况。

4、检查各部位是否有漏油现象及时处理。

5、检查一轴、一惰、二轴、二惰、三惰、行星头是否异常、轴承是否完好。

6、检查行走部是否有异常响动。

7、检查牵引部行星机构是否有异常响动。

8、检查上下摇臂油量，及时注油。

9、检查冷却水管、喷雾状况是否堵塞。

周检：1、检查截割电机是否有异常,及时注油(每周)。

2、对上下行走箱、行走轮注油一次。

转载破碎机日检：1、检查减速机是否漏油、声音是否异常、油壶油量是否正常。

2、检查机头机尾拨链器、舌板是否变形损坏及链轮轴组情况、冷却系统。

3、检查各个部位螺丝是否松动，及时紧固。

4、检查刮板链是否过长，连接环是否有损坏。

5、检查刮板是否缺失、紧刮板螺丝。

6、检查连轴节磨损情况、偶合器是否缺液。

7、检查各部油缸是否完好及液压管是否漏液。

8、破碎杠注油月检：1、检查破碎机电机轴承是否异常，电机轴承注油。

2、检查破碎机锤头磨损情况并及时更换。

半年检：减速机换油。

皮带日检：1、检查是否需要缩带。

2、检查皮带的磨损情况以及皮带接头是否有磨坏、刮开现象，当班及时打头。

3、检查涨拉绞车、卷带机是否正常、涨拉绳是否磨损严重。

4、主传瓦座注油一次，辅助滚注油一次、自移尾滚筒注油一次。

5、检查中间部皮带是否跑偏、掉滚，当班调正、补齐。

6、检查各部除粉器是否完好。

7、检查皮带尾是否货多磨皮带及时清除。

8、检查各部位螺丝是否松动。

9、检查减速机是否漏油及观察油位。

给煤机给料机检修作业指导书系统及周围环境可能存在N2 CO H2S CH4防止中毒。

3.1.2准备阶段2.1常用工具一套、一把12”活动扳手、校秤用检锤一个2.2票证：《设备检修安全作业证》。

2.3安全：劳保着装，佩苑CO报警器2.2人员：二名仪表工。

3.1.3实施阶段3.1日常维护：3.1.1查看控制柜内的接线端子是否积灰。

3.1.2查看速度传感器是否正常。

3.2零位标定:321由项目负责人办理《设备检修安全作业证》。

3.2.2确认系统处于本地手动3.2.3确认上截门处于关极限。

3.2.4确认环行皮带上无物料。

3.2.5将CFC100仪表设置为“Z方式。

3.2.6按下启动给煤机”键，使给煤机运行。

3.2.7调整手动4-20mA给定量电位器”旋钮，同时观查变频器频率示值，使之达到40赫兹。

3.2.8皮带运行一周后，使皮带张力均匀。

3.2.9按下CFC100仪表的“ START键，此时键灯点亮，开始检定3210皮带运行一周后“ START键灯自动熄灭。

此时在累计数值右上方出现“ ZERO字符，且闪烁显o3.2.11按“ ENT键，使“ ZERO字符由闪烁变为常亮，此时零点修正自动存入表内。

3.3挂码检查：3.3.1把给料机两侧的设备盖打开，将传感器周围的杂物清除干净。

3.3.2在零点检定之后，方可进行挂码检查。

3.3.3确认皮带停止运行。

3.3.4将检锤”支架放置计量托辐上方，并将检锤放在支架上。

3.3.5设置CFC100仪表的运行模式为“F3.3.6按下启动给煤机键”，使给煤机运转。

3.3.7按下CFC100仪表的“ START键，此时键灯点亮，开使检定。

3.3.8当皮带运行一周后键灯熄灭时，记录累计数字并与A04号地址参数相比较。

其当量误差1%左右，说明系统计量基本正常。

3.4关于量程系数的修正。

当仪表的计最值与真实的物料值出现误差时，请按以下步骤进行。

3.4.1确认实际物料的真值W （吨卜342确认该物料通过给煤机时的计量示值Q （吨）。

CS2024型电子称重式给煤机操作快速入门一、工作原理称重式给煤机控制的物理量通常是燃料的流量（即给煤率，单位是吨/每小时）。

为实现这一功能，C S2024型给煤机通过称重传感器测量单位皮带长度上煤的重量，同时通过测速发电机测量并换算出皮带的转动速度，二者的乘积得出实际给煤率，与要求给煤率进行比较，然后调节皮带电机的速度，使给煤率控制在指令值上。

给煤机运行的计算公式：称量段煤重给煤率= —————————×皮带速度称量段长度给煤累计量=给煤率×0.2秒在进行操作之前必须确定给煤机减速器已加注冷却机油。

皮带内无异常情况并且皮带张力和对中经过调整。

给煤机操作是通过微机控制柜上的键盘显示器进行的。

详见下图在操作前，必须了解显示器和状态指示灯的作用。

显示器：上部的8位数显示器通常显示传送物料的累计量，单位为公斤。

有3个累计量显示供选择：称重式累计量（GRA V灯亮）、容积式累计量（VOL灯亮）以及前两者之和（TOTAL灯亮）。

它也用作数字输入显示以及显示一些特殊功能。

位于总量显示器下方的4位数显示器可分别显示给煤率RATE(T/hr)，电动机转速RPM，或者皮带上物料的密度DENSITY（kg/m3）等瞬时量。

显示器下面的三个指示灯用以指示对应的显示内容。

状态指示灯：在键盘面板上有10个指示灯随时提供给煤机的操作状态。

1.READY（预备），该指示灯在微处理器接通电源，芯片开始工作后点亮。

2.RUNNING（运转），该指示灯在皮带传动电动机起动后点亮。

3.FEEDING（给煤）该指示灯在皮带传动电动机起动且挡板式限位开关LSFB检测到皮带上有物料时点亮。

4.REMOTE（遥控），该指示灯在给煤机处于遥控模式下受用户过程控制系统控制时点亮。

5.CALIBRATION（定度），该指示灯在给煤机整个定度过程中点亮。

6.ADD WEIGHT（加定度块），该指示灯亮提示操作者在定度过程中将定度块装在适当的位置上。

电动机振动给煤机的检修工艺方法电动机振动给煤机是利用电动机驱动偏心块转动产生偏心振动力，带动给煤机以一定频率和振动轨迹运动的给煤设备。

目前，主要使用的是自同步惯性振动给煤机。

自同步惯性振动给煤机主要有两种形式，一是单电动机带动一对齿轮啮合的双偏心块振动，二是双电动机各自带动偏心块振动。

单振动电动机的应用不多，主要原因是振幅不可调。

单电动机振动给煤机的结构和工作原理如下图所示。

▲电动机振动给煤机的结构和工作原理a）电动机振动给煤机的结构b）电动机振动给煤机的工作原理安装电动机振动给煤机时，通常有一定的倾角，倾角为5°～10°。

单电动机振动给煤机的检修主要包括机体检修和激振器的检修。

1、机体检修项目及检修工艺（1）将料槽内的煤排空或将料槽闸门（防汛挡板）关闭。

（2）将激振器的支承固定牢固。

（3）用起吊工具将料槽吊住，松开连接螺栓和减振器，将料槽卸下。

（4）卸下料槽后，根据磨损情况进行局部更换或整体更换。

（5）组装时，用起吊工具将料槽复位。

（6）将激振器与料槽连接，将激振器与推力板用螺栓紧固（7）将激振器的支承取掉。

（8）拆取起吊工具，打开闸门，调整角度。

2、弹簧（悬吊式）的更换（1）拆卸时，吊住机体和激振器。

（2）松开弹簧连接钢丝绳，拆卸弹簧。

（3）检查弹簧在自由状态下的尺寸，若塑性变形超过5%，则更换弹簧。

（4）组装时，将弹簧回装至安装位置，并进行调整，使板弹簧中心线与悬吊钢丝绳中心线重合，夹角小于30′。

（5）将激振器两边压紧螺栓紧固，与钢丝绳良好连接，连接标准同钢丝绳连接标准。

（6）将激振器及机体的起吊工具去除。

（7）若为支承式弹簧，可支起机体及激振器，卸除弹簧压板，取出弹簧。

安装弹簧时，压板固定弹簧，应无偏斜，各处弹簧初始压紧力保持一致。

3、激振器的检修（1）卸下激振器胶带，吊下激振器。

（2）解体激振器侧端盖，检修啮合齿轮，若啮合齿轮的磨损超过齿轮厚度的10%，则成对更换。

2024年运煤设备的运行和检修1、一般注意事项1、运煤系统的各工作地点应有相互联系用的信号或通讯设备。

2、各工作场所或通道沿线均须有良好的照明。

3、在运煤设备运行中，禁止不停设备去上链条，钢丝绳或皮带。

4、各种运煤设备在许可开始检修工作前，运行值班人员必须将电源切断并挂上警告牌。

检修工作完毕后，检修工作负责人必须检查工作场所已经清理完毕，所有检修人员已离开，始可通知运行班长恢复设备的使用。

5、检修工作处所如有裸露的电线，应认为是带电的，不准触碰。

对可能触到的裸露电线，应在检修工作开始前拉开电源和上锁，并将该线挂上地线接地。

6、不准在可能突然下落的设备下面进行工作。

有必要在这些设备下面进行检修等工作时，应先做好防止突然下落的安全措施。

7、不准在有煤块掉落的地方通行或工作有必要时应戴安全帽。

8、在移去煤中的雷管时，必须特别小心，防止撞击、掉落、挤压或受热，在任何情况下不得接动导为线。

运煤皮带上发现雷管时，应立即将皮带停下处理。

取出的雷管，必须交有关部门处理。

2、储煤场1、储煤场应有良好的照明及排水沟，消防车辆的通路应畅通。

2、落煤口应盖有坚固的箅子，扒煤时不准拿掉。

箅子的网眼一般应不大于200mm200mm。

3、寒冷地区的发电厂，卸煤车内冻煤时应有防止卸煤工人滑倒的措施。

4、工人砸煤时应戴防护眼镜。

砸煤时要注意站的位置，以防跌倒伤人。

5、从煤堆里取煤时，应随时注意保持煤堆有一定的边坡，避免形成陡坡，以防坍塌伤人。

在工作中如发现有形成陡坡的可能时，应采取措施加以消除。

对已经形成的陡坡，在未消除以前，禁止从上部或下部走近陡坡。

6、煤厂施工进行输煤工作，必须两人或两人以上才可在现场进行工作，工作中一人工作，一人监护，绝对禁止一个人单独在现场工作。

3、运煤皮带1、运煤皮带及各种有关设备旁边的人行通道，应保持畅通，所有转动部分及拉紧皮带的重锤，均应有遮栏。

运行中加油的装置，应接在遮栏外面。

不准用手伸入遮栏内加油。

CS2024型电子称重给煤机检修文件包0 概述0.1 检修范围及检修内容本给煤机带有微机控制的电子称量及自动调速装置的带式给料机，可以将煤块精确地输送到磨煤机，并具有自动调节和控制的功能。

本检修文件包适用中电荔新CS24646型给煤机A修0.2 检修工期及工时每台7天0.3 设备规范及存在的问题检修设备，详细检修设备见清单附件。

注意：系统投运后要对各密封点、连接法兰进行检查，以防泄漏。

1 修前准备1.1 引用文件1）《安装使用说明手册》2）《电业安全工作规程热力和机械部分》3）设备结构及使用说明书4）《设备检修全过程管理标准》5）《设备检修质量验收标准》1.2 人员准备参加检修的工作人员具备从业资格，并经检验从业资格证有效期；参加检修的工作人员已通过三级安全培训并经考试合格；参加检修的工作人员必须明确检修项目并组织学习以下文件：《电业安全工作规程》（热力和机械部分）本电厂工作票制度管理规定设备检修全过程管理标准及设备质量验收标准。

1.3 备品备件及材料准备1.3.1 备品备件准备1.4 工器具与仪器仪表准备1.4.1注意：使用的电动工具、起重工具、计量仪器等应具有有效期内的鉴定、检验合格证书。

1.4.2 检修PPE1.5 安健环组织措施1.5.1 安全组织措施1）严格执行《电业安全工作规程热力和机械部分》。

2）确认设备解列，工作票办理完毕方可工作。

3）涉及危险源的安全隔离措施见使用的工作票部份。

4）设备吊出后放置在指定地点。

5）清洗部件要配戴必要的防护用品（如口罩等）。

6）检修过程涉及应急与响应控制程序相关预案：《煤粉仓和煤粉管道维护手册、检修危险点预控措施》7）涉及环境因素：灰、废油脂；执行《固体废弃物控制程序》及《化学危险品、油品控制程序》。

2、检修工序工序1给煤机修前安全措施1.1开出给煤机检修工作票。

1.2确认给煤机已停运,驱动马达已拉电。

1.3确认煤机密封风门已关闭隔离。

1.4确认给煤机进口门已关闭隔离,驱动马达已拉电。

称重式给煤机检修1.给煤机的结构、特点及工作原理1.1 结构GM－BSC21－26型称重式计量给煤机主要由耐压机体、给煤机进煤口组件、出煤口组件、计量输送胶带、称重计量装置、主动滚筒、张紧装置、防跑偏滚轮、清扫装置、清扫刮板链条机构、煤闸门、托辊、检测链码、断煤报警器、计量输送胶带蛇形跑偏报警装置、落煤管、可调联轴节、AE型煤流监测器、报警保护、给煤机体上的温度报警器、给煤机的变送器及电气控制系统组成。

1.2 特点1.2.1连续给煤、工作稳定、不自流、不易堵煤；1.2.2称重计量准确；1.2.3根据锅炉燃烧控制系统需求的煤量信号使给煤机所供煤量的热值与锅炉所需煤量的热量值保持一致。

1.3 工作原理GM－BSC21－26型称重式计量给煤机在工作时，煤从储煤仓通过进煤口煤闸门进入给煤机，由计量输送胶带送到给煤机出煤口，经过出煤口煤闸门进入磨煤机，在计量输送胶带的下面装有尺寸控制精确的称重托辊，构成称重计量跨距，在称重计量跨距中间安装有一个与一对高精度的防粉尘、防爆称重传感器相连接的计量托辊。

当被输送的煤通过该称重计量跨时，称重传感器便产生一个与胶带上的煤重量成正比的电信号，同时在主驱动电机轴端装有速度器检测器，将胶带的速度以脉冲信号的形式送给CFC—100C演算调节器。

煤的重量信号经放大及A／D变换后，以数字形式送给CFC—100C演算调节器，这两个信号经过演算调节器处理，即可将显示出称重式计量给煤机的瞬时给煤量和累计给煤量，CFS—100C演算调节器在计算出给煤量的同时，将此给煤量信号与预先设定的给煤量信号或来自锅炉燃烧控制系统要求的给煤量信号相比较；根据比较后的结果，用变频器改变主电机的转速而变计量输送胶带的输送速度，使实际给煤量与要求的给煤量相同，以满足锅要求的煤信号。

2.给煤机的维护与保养2.1 胶带的张力及跑偏的调整输送胶带运转初期磨合不充分，从而产生初期拉伸，以及由于尾部被动滚筒的位置调整不当会产生胶带的跑偏。

给煤机校准仪表操作和常见故障及解决办法给煤机校准、仪表操作和常见故障及解决方法一、给煤机校准及仪表操作A、给煤机校准步骤：前提进料阀门处于关闭状态，要保证皮带上无煤。

一般2-3月校准一次。

1、输送皮带在50Hz运行状态稳定十分钟后开始校准一次零点，一般情况下校准2-3次即可到达所需要求，校准完成后记录下新零点。

2、把横梁、两托盘放在称重传感器上“V”字架上，再次校准零点，一般2-3次。

3、两边同时挂上10kg砝码，开始间隔校准，直到误差小于0.5%，一般情况下3-4次即可。

4、把横梁托盘全取下，把步骤“1”上的新零点值输入仪表即可上煤正常运行。

B、仪表操作：皮带50Hz空转运行十分钟后：1、建立测试周期：按菜单两下→显示菜单2→按校准数据→按“↓”卷动键→一直翻到建立测试周期→按手动→按继续→输送皮带一周长度10.45m确认→输入周数4周确认→输入4周的时间186确认→仪表由186倒计至0→显示皮带运行长度及时间→按继续→得皮带运行最大速度0.22m/→按运行〔一般只需要做一次即可，另外更换皮带或速度传感器损坏需重新做一次〕2、零点校准：按菜单一下→菜单1→按零点校准→按开始→从186倒计至0→得出误差→按转换知累计差/按改变→按运行。

3、间隔校准：按菜单一下→菜单1→按零点校准→按开始→从186倒计至0→得误差<0.5%即可(否那么按改变继续校准直到误差小于0.5%)→按运行。

4、菜单3诊断称重传感器及速度传感器故障判断：按菜单三下→菜单3按诊断→***A/D(称重传感器脉冲数)/速度脉冲数，当运行时>0。

5、累计菜单有3个按“↓”卷动有累计、复位累计及流量建立三个菜单，累计菜单和复位累计可以清零，只要按“清零”键→确认→二者皆为0。

6、远程给料时仪表状态：远程灯和自动灯同时亮，且控制柜上远程状态；仪表手动状态：控制柜在就地状态。

7、称重传感器自带线(蓝线+黑线-：电压DC10V来自仪表；白线+红线-：信号DC0-20mv反应仪表)，对应仪表端子：1、2、3、4，7接屏蔽线。
