等值盐密测量在输电线路防污闪工作中的应用

一起 500 千伏输电线路污闪故障跳闸分析及防范措施发布时间：2021-07-26T08:30:05.221Z 来源：《福光技术》2021年6期作者：蒋建萍[导读] 反事故技术措施，预防大面积污闪事故的发生，保证电网的安全运行。

福建省电力有限公司检修分公司福建厦门 364001摘要：通过一起污闪故障引起的输电线路跳闸案例，分析了输电线路污闪跳闸的原因及闪络过程，有针对性的采取各种防污闪措施。

关键词：输电线路；污闪；措施一、案例简介2019 年 02月 03日 21时 35 分，某地区 500 千伏 XX 线路 C 相第一次跳闸，重合闸动作，重合成功，故障测距 47.25km；02 月 03 日 22时31 分，该线路C 相第二次跳闸，重合闸动作，重合成功, 故障测距：47.5km；02 月 04 日 00 时 26 分，该线路 C 相第三次跳闸，重合闸动作，重合不成功 , 故障测距 47km。

现场检查线路两侧变电站内一二次设备无异常，保护动作正确。

故障跳闸发生后，2 月 4 日输电线路运维人员对该线路 #1 ～ #12 安排巡线检查，发现该线路 #7 塔 C 相瓷质绝缘子伞裙明显污闪放电痕迹。

根据当地的气象局信息显示，2 月 3 日夜间 21 时至 2 月 4 日凌晨，跳闸时段现场天气为浓雾，时有毛毛雨，温度 13-17℃、相对湿度 90% 以上、风向为北风、风力为 4 级。

从地理特征看，该线路部分位于近海岸线 7 公里左右，处于 e 级污区等级。

结合短时间内反复跳闸特征、绝缘子串闪络痕迹、跳闸波形分析、故障杆塔地理环境、跳闸时刻及现场天气条件等，基本可以判定此次跳闸为污闪放电引起。

二、污闪跳闸成因分析污闪是电气设备的绝缘表面附着了固体、液体或气体的导电物质，在遇到雾、露、毛毛雨等气象条件时，绝缘表面污层受潮，导致电导增大，泄漏电流增加，在运行电压下产生局部电弧而发展为沿面闪络的一种放电现象。

（一）污秽类型绝缘子污秽一般包括两大类。

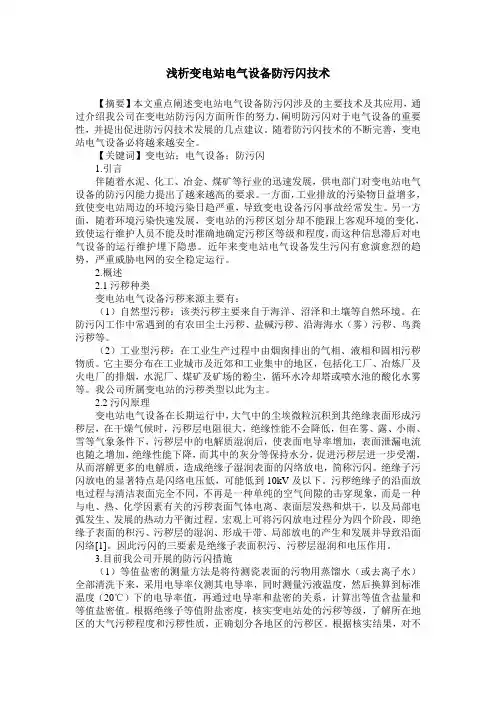

浅析变电站电气设备防污闪技术【摘要】本文重点阐述变电站电气设备防污闪涉及的主要技术及其应用，通过介绍我公司在变电站防污闪方面所作的努力，阐明防污闪对于电气设备的重要性，并提出促进防污闪技术发展的几点建议。

随着防污闪技术的不断完善，变电站电气设备必将越来越安全。

【关键词】变电站；电气设备；防污闪1.引言伴随着水泥、化工、冶金、煤矿等行业的迅速发展，供电部门对变电站电气设备的防污闪能力提出了越来越高的要求。

一方面，工业排放的污染物日益增多，致使变电站周边的环境污染日趋严重，导致变电设备污闪事故经常发生。

另一方面，随着环境污染快速发展，变电站的污秽区划分却不能跟上客观环境的变化，致使运行维护人员不能及时准确地确定污秽区等级和程度，而这种信息滞后对电气设备的运行维护埋下隐患。

近年来变电站电气设备发生污闪有愈演愈烈的趋势，严重威胁电网的安全稳定运行。

2.概述2.1污秽种类变电站电气设备污秽来源主要有：（1）自然型污秽：该类污秽主要来自于海洋、沼泽和土壤等自然环境。

在防污闪工作中常遇到的有农田尘土污秽、盐碱污秽、沿海海水（雾）污秽、鸟粪污秽等。

（2）工业型污秽：在工业生产过程中由烟囱排出的气相、液相和固相污秽物质。

它主要分布在工业城市及近郊和工业集中的地区，包括化工厂、冶炼厂及火电厂的排烟，水泥厂、煤矿及矿场的粉尘，循环水冷却塔或喷水池的酸化水雾等。

我公司所属变电站的污秽类型以此为主。

2.2污闪原理变电站电气设备在长期运行中，大气中的尘埃微粒沉积到其绝缘表面形成污秽层，在干燥气候时，污秽层电阻很大，绝缘性能不会降低，但在雾、露、小雨、雪等气象条件下，污秽层中的电解质湿润后，使表面电导率增加，表面泄漏电流也随之增加，绝缘性能下降，而其中的灰分等保持水分，促进污秽层进一步受潮，从而溶解更多的电解质，造成绝缘子湿润表面的闪络放电，简称污闪。

绝缘子污闪放电的显著特点是闪络电压低，可能低到10kV及以下。

污秽绝缘子的沿面放电过程与清洁表面完全不同，不再是一种单纯的空气间隙的击穿现象，而是一种与电、热、化学因素有关的污秽表面气体电离、表面层发热和烘干，以及局部电弧发生、发展的热动力平衡过程。

高压绝缘子泄漏电流在线监测技术X藏鹏程(乌兰察布电业局大用户管理处,内蒙古集宁　012000) 摘　要:污闪事故是威胁电力系统安全运行的灾难性事故之一,通过对绝缘子污秽闪络的分析,比较了泄漏电流法和其他方法的区别,并对高压输电线路上的绝缘子引出了数学模型和测量方法,同时也对泄漏电流在线监测系统做了简要的介绍。

关键词:污秽绝缘子;泄漏电流;在线监测 中图分类号:T M855 文献标识码:A 文章编号:1006—7981(2012)03—0121—03 众所周知,外绝缘污闪是威胁电力系统安全运行的严重事故之一。

污闪的发生必须具备污秽积聚、污层受潮和施加电压3个条件,缺一不可。

目前运行部门所采取的定期清扫、涂刷RTV 涂料以及更换合成绝缘子等防污闪措施就是出自这一思路。

尽管频繁的清扫、检修能够明显降低污闪事故的发生概率,但这并不能确保万无一失。

为了提高防污闪措施的有效性和可靠性,必须对外绝缘设备的染污状态有及时准确的了解、掌握。

由此,绝缘子染污状态在线监测技术应运而生。

泄漏电流几乎是目前唯一可以作为在线监测绝缘子染污状态的参量。

这里所谓的泄漏电流是指:在运行电压下污秽受潮时测得的流过绝缘表面污层的电流。

作为绝缘表面放电发生的直接诱因,泄漏电流伴随了表面污层积聚、受潮的全过程,它的变化特性能够动态反映污层的积聚程度和润湿程度,即表征了绝缘子实质接近污闪的程度。

因此,从污闪机理上讲,泄漏电流是理想的监测参量。

另一方面,泄漏电流的测量不需要复杂的设备,容易实现在线连续测量,这更使得它成为绝缘子染污状态在线监测领域所关注的焦点。

20世纪50年代开始,污闪事故的危害性逐渐显现,与此同时研究人员开始了泄漏电流的相关研究。

但由于测试技术的限制以及对污闪机理了解不够深入,研究进展相当缓慢。

直到20世纪70年代,测量手段的发展使这种情况得以改观。

20世纪80年代至今,随着计算机和电测技术的飞速发展,基于泄漏电流的绝缘子染污状态在线监测技术不但在泄漏电流特性研究上有了很大进步,人们也尝试将泄漏电流用于实际监测中。

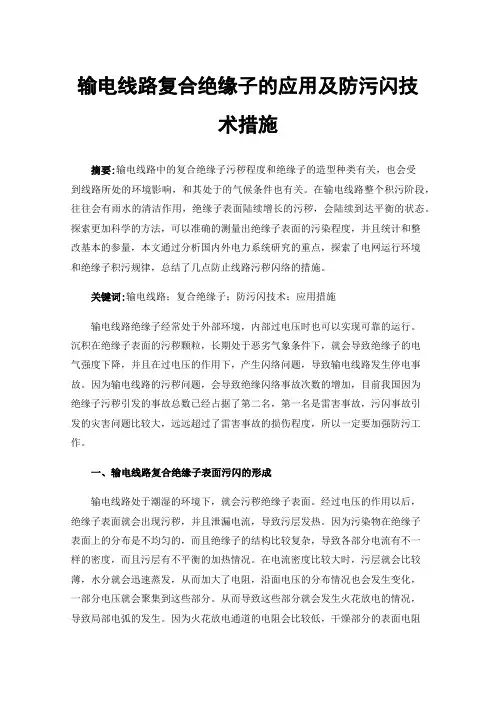

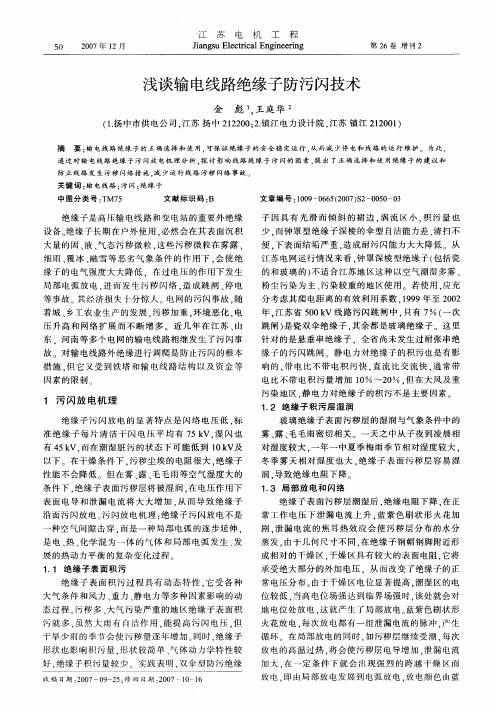

输电线路复合绝缘子的应用及防污闪技术措施摘要:输电线路中的复合绝缘子污秽程度和绝缘子的造型种类有关，也会受到线路所处的环境影响，和其处于的气候条件也有关。

在输电线路整个积污阶段，往往会有雨水的清洁作用，绝缘子表面陆续增长的污秽，会陆续到达平衡的状态。

探索更加科学的方法，可以准确的测量出绝缘子表面的污染程度，并且统计和整改基本的参量，本文通过分析国内外电力系统研究的重点，探索了电网运行环境和绝缘子积污规律，总结了几点防止线路污秽闪络的措施。

关键词:输电线路；复合绝缘子；防污闪技术；应用措施输电线路绝缘子经常处于外部环境，内部过电压时也可以实现可靠的运行。

沉积在绝缘子表面的污秽颗粒，长期处于恶劣气象条件下，就会导致绝缘子的电气强度下降，并且在过电压的作用下，产生闪络问题，导致输电线路发生停电事故。

因为输电线路的污秽问题，会导致绝缘闪络事故次数的增加，目前我国因为绝缘子污秽引发的事故总数已经占据了第二名，第一名是雷害事故，污闪事故引发的灾害问题比较大，远远超过了雷害事故的损伤程度，所以一定要加强防污工作。

一、输电线路复合绝缘子表面污闪的形成输电线路处于潮湿的环境下，就会污秽绝缘子表面。

经过电压的作用以后，绝缘子表面就会出现污秽，并且泄漏电流，导致污层发热。

因为污染物在绝缘子表面上的分布是不均匀的，而且绝缘子的结构比较复杂，导致各部分电流有不一样的密度，而且污层有不平衡的加热情况。

在电流密度比较大时，污层就会比较薄，水分就会迅速蒸发，从而加大了电阻，沿面电压的分布情况也会发生变化，一部分电压就会聚集到这些部分。

从而导致这些部分就会发生火花放电的情况，导致局部电弧的发生。

因为火花放电通道的电阻会比较低，干燥部分的表面电阻会比较大，导致泄漏的电流变多，污层就会更加干燥。

局部电弧根部附近的表面也会马上温度增加，电弧就会变长。

表面的干燥会增大电阻，电流就容易泄漏减小，局部电弧伸长以后，就会泄漏更多的电流。

如果泄漏电流变小之后，局部电弧就会熄灭。

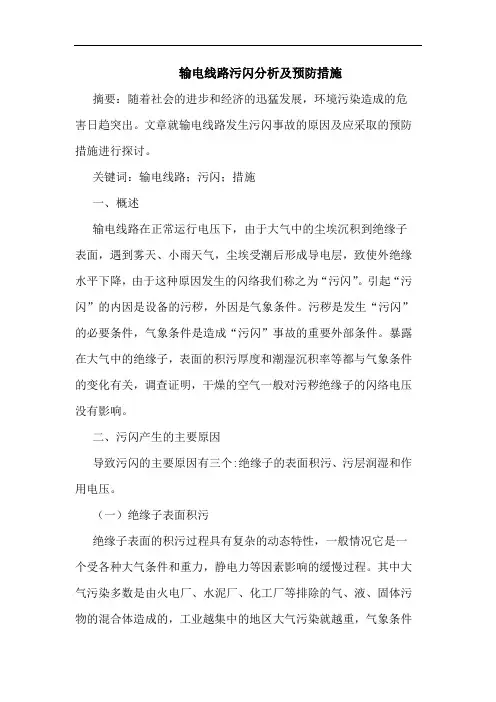

输电线路污闪分析及预防措施摘要：随着社会的进步和经济的迅猛发展，环境污染造成的危害日趋突出。

文章就输电线路发生污闪事故的原因及应采取的预防措施进行探讨。

关键词：输电线路；污闪；措施一、概述输电线路在正常运行电压下，由于大气中的尘埃沉积到绝缘子表面，遇到雾天、小雨天气，尘埃受潮后形成导电层，致使外绝缘水平下降，由于这种原因发生的闪络我们称之为“污闪”。

引起“污闪”的内因是设备的污秽，外因是气象条件。

污秽是发生“污闪”的必要条件，气象条件是造成“污闪”事故的重要外部条件。

暴露在大气中的绝缘子，表面的积污厚度和潮湿沉积率等都与气象条件的变化有关，调查证明，干燥的空气一般对污秽绝缘子的闪络电压没有影响。

二、污闪产生的主要原因导致污闪的主要原因有三个:绝缘子的表面积污、污层润湿和作用电压。

（一）绝缘子表面积污绝缘子表面的积污过程具有复杂的动态特性，一般情况它是一个受各种大气条件和重力，静电力等因素影响的缓慢过程。

其中大气污染多数是由火电厂、水泥厂、化工厂等排除的气、液、固体污物的混合体造成的，工业越集中的地区大气污染就越重，气象条件就越恶劣，大气环境污染不仅与污染源密切相关，而且气压风速与温度直接影响污染物的排放，污染源的下风侧往往更是积污严重。

而温度对工矿企业的污秽沉积影响也较大，如固体污秽颗粒是水汽凝结的核心，当温度低时颗粒会凝结水分导致重量增加而降至绝缘子上，绝缘子的形状也影响积污量，在同一地区不同形状的绝缘子积污量是不同的，形状较简单，气体动力学特性较好的绝缘子积污量较少。

（二）绝缘子污层润湿单纯的绝缘子表面积污一般不会导致污闪，因为在干躁条件下污秽物质的电阻很大，绝缘子性能不会降低，而在雾、露、毛毛雨等空气湿度大的条件下，绝缘子表面污秽层会被湿润，导致其电阻降低，这才有可能导致污闪，而且雾的存在阻碍了污秽的扩散，使大气中污秽浓度增加，毛毛雨能使污秽沉降在绝缘子上的速度比干燥天气增加，因而在雾、露、毛毛雨较大时，污闪更容易发生。

污秽对绝缘子性能的影响，主要有积污绝缘子电学特性、污秽度表征方法、污区绘制与外绝缘配置等方面。

在污染日趋严重的大气环境中，输电线路绝缘子将面临更加严重的污闪威胁[1-3]。

污闪由20世纪初引起人们重视，到了20世纪50年代，世界各国污闪事故非常严重。

Obenaus 于20世纪50年代提出了污闪模型，后来研究学者从污电压、放电、泄露电流、导电率、温升图像等反映积污程度[4-7]，力求有效展现电网绝缘子污秽附着状态，从而为电力系统污区绘制提供基础数据。

电力系统污区工作采取的主要步骤为：（1）污秽度测量；（2）根据污秽度制定/修订污区分布图；（3）根据污区分布图配置或调整设备外绝缘配置。

我国与发达国家的防污闪操作一致，但我国国情决定了第1次污区图制定后须不断做修订，对电网绝缘子污秽状态检测提出了更高的要求。

因此，国内学者对积污实时检测提出了各种改进的办法[8]，并得到广泛的应用。

本文综述了国内外研究绝缘子污秽检测技术现状和发展趋势，包括绝缘子运行状态污秽的表征方法、污秽附着量检测方法、人工污秽试验与实际运行时覆灰状态的关系以及尚未解决的难题等，对绝缘子污秽检测技术进行分类，提出未来绝缘子污秽的实时性和有效性表征方法展望。

对掌握实时污秽的状态、了解绝缘子覆灰特性、污秽地区外绝缘的选择以及今后研究重点的确定具有一定的参考价值。

1 绝缘子污秽检测技术分类目前已有的技术手段可依据检测方式可分为直接检测和简介检测。

（1）直接检测。

直接对积污绝缘子或表面污秽层进行测试（如等值盐密、泄露电流、污层电导率、积污图像等）获取积污绝缘子状态数据值，表征污秽对绝缘子电气性能的影响；（2）间接检测。

在绝缘子附近设置检测物体，如光传感石英棒。

通过分析检测物体表面覆灰状态，或利用积污绝缘子的红外、紫外等特性辐值，间接反映绝缘子污秽附着状态，结合人工污秽试验，分析间接数据与污秽附着之间的关系，推导出输电线路绝缘子污秽附着量，实现对绝缘积污的检测。

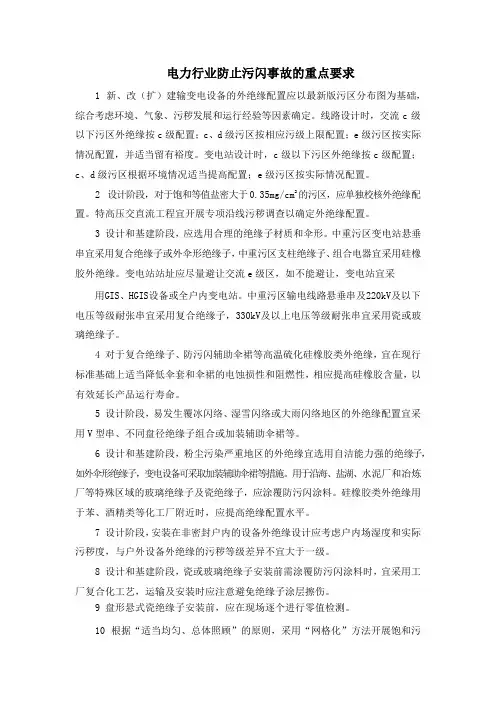

电力行业防止污闪事故的重点要求1 新、改（扩）建输变电设备的外绝缘配置应以最新版污区分布图为基础，综合考虑环境、气象、污秽发展和运行经验等因素确定。

线路设计时，交流c级以下污区外绝缘按c级配置；c、d级污区按相应污级上限配置；e级污区按实际情况配置，并适当留有裕度。

变电站设计时，c级以下污区外绝缘按c级配置；c、d级污区根据环境情况适当提高配置；e级污区按实际情况配置。

2 设计阶段，对于饱和等值盐密大于0.35mg/cm2的污区，应单独校核外绝缘配置。

特高压交直流工程宜开展专项沿线污秽调查以确定外绝缘配置。

3 设计和基建阶段，应选用合理的绝缘子材质和伞形。

中重污区变电站悬垂串宜采用复合绝缘子或外伞形绝缘子，中重污区支柱绝缘子、组合电器宜采用硅橡胶外绝缘。

变电站站址应尽量避让交流e级区，如不能避让，变电站宜采用GIS、HGIS设备或全户内变电站。

中重污区输电线路悬垂串及220kV及以下电压等级耐张串宜采用复合绝缘子，330kV及以上电压等级耐张串宜采用瓷或玻璃绝缘子。

4 对于复合绝缘子、防污闪辅助伞裙等高温硫化硅橡胶类外绝缘，宜在现行标准基础上适当降低伞套和伞裙的电蚀损性和阻燃性，相应提高硅橡胶含量，以有效延长产品运行寿命。

5 设计阶段，易发生覆冰闪络、湿雪闪络或大雨闪络地区的外绝缘配置宜采用V型串、不同盘径绝缘子组合或加装辅助伞裙等。

6 设计和基建阶段，粉尘污染严重地区的外绝缘宜选用自洁能力强的绝缘子，如外伞形绝缘子，变电设备可采取加装辅助伞裙等措施。

用于沿海、盐湖、水泥厂和冶炼厂等特殊区域的玻璃绝缘子及瓷绝缘子，应涂覆防污闪涂料。

硅橡胶类外绝缘用于苯、酒精类等化工厂附近时，应提高绝缘配置水平。

7 设计阶段，安装在非密封户内的设备外绝缘设计应考虑户内场湿度和实际污秽度，与户外设备外绝缘的污秽等级差异不宜大于一级。

8 设计和基建阶段，瓷或玻璃绝缘子安装前需涂覆防污闪涂料时，宜采用工厂复合化工艺，运输及安装时应注意避免绝缘子涂层擦伤。

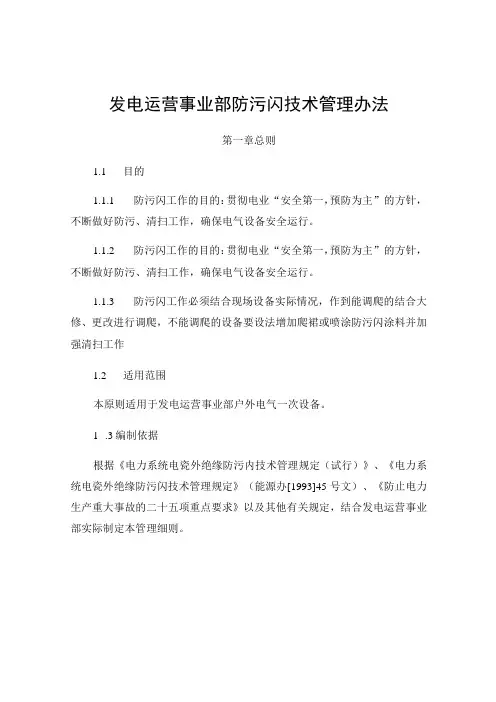

发电运营事业部防污闪技术管理办法第一章总则1.1目的1.1.1防污闪工作的目的：贯彻电业“安全第一，预防为主”的方针，不断做好防污、清扫工作，确保电气设备安全运行。

1.1.2防污闪工作的目的：贯彻电业“安全第一，预防为主”的方针，不断做好防污、清扫工作，确保电气设备安全运行。

1.1.3防污闪工作必须结合现场设备实际情况，作到能调爬的结合大修、更改进行调爬，不能调爬的设备要设法增加爬裙或喷涂防污闪涂料并加强清扫工作1.2适用范围本原则适用于发电运营事业部户外电气一次设备。

1.3编制依据根据《电力系统电瓷外绝缘防污内技术管理规定（试行）》、《电力系统电瓷外绝缘防污闪技术管理规定》（能源办[1993]45号文）、《防止电力生产重大事故的二十五项重点要求》以及其他有关规定，结合发电运营事业部实际制定本管理细则。

第二章机构设置与职责分工1.1电瓷防污闪工作的目标1.1.1线路污闪跳闸率应控制在线路为0.05次/百公里1.1.2避免线路污闪停电事故。

1.1.3杜绝电站大面积污闪停电事故。

1.2管理组织机构防污闪工作归口生产管理部牵头管理，生产管理部根据根据发电运营事业部各场站的实际，统筹管理统筹管理事业部各场站防污闪工作。

1.3生产管理部的责任2.3.1审定各场站防污闪工作计划；3.3.2指导、安排、督促、检查事业部各场站防污闪工作；4.3.3定期听取各场站防污闪工作汇报；2.4各场站的责任2. 2.1参加审核年度防污工作计划，总结本场站年度防污闪工作。

3. 2.2落实“技措”“反措”“安评”等项目的整改措施，提高设备健康水平。

4. 2.3对设备进行定期巡视，检查设备的运行情况，掌握设备的健康状况。

2. 2.4对检查、试验中发现的缺陷及时进行处理，不能及时处理的缺陷应上报有关领导备案。

第三章盐密测量管理要求2.1盐密是划分污秽等级三因素（污湿特征、运行经验、等值盐密）中的基础数据之一。

盐密数值必须具有可信性，可比性。

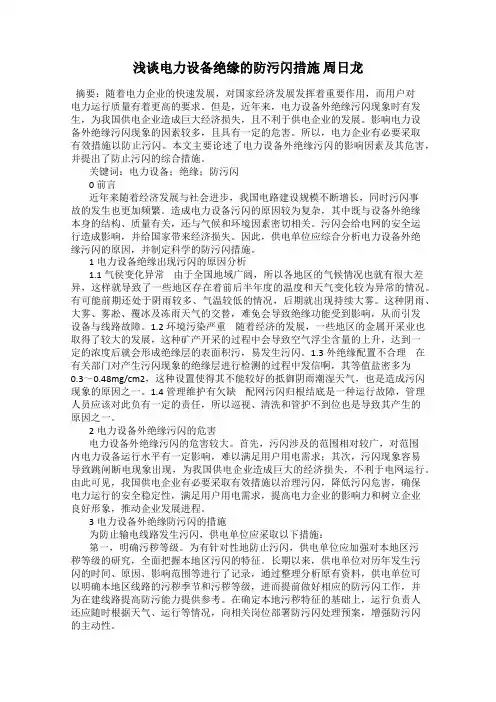

浅谈电力设备绝缘的防污闪措施周日龙摘要：随着电力企业的快速发展，对国家经济发展发挥着重要作用，而用户对电力运行质量有着更高的要求。

但是，近年来，电力设备外绝缘污闪现象时有发生，为我国供电企业造成巨大经济损失，且不利于供电企业的发展。

影响电力设备外绝缘污闪现象的因素较多，且具有一定的危害。

所以，电力企业有必要采取有效措施以防止污闪。

本文主要论述了电力设备外绝缘污闪的影响因素及其危害，并提出了防止污闪的综合措施。

关键词：电力设备；绝缘；防污闪0 前言近年来随着经济发展与社会进步，我国电路建设规模不断增长，同时污闪事故的发生也更加频繁。

造成电力设备污闪的原因较为复杂，其中既与设备外绝缘本身的结构、质量有关，还与气候和环境因素密切相关。

污闪会给电网的安全运行造成影响，并给国家带来经济损失。

因此，供电单位应综合分析电力设备外绝缘污闪的原因，并制定科学的防污闪措施。

1电力设备绝缘出现污闪的原因分析1.1气侯变化异常由于全国地域广阔，所以各地区的气候情况也就有很大差异，这样就导致了一些地区存在着前后半年度的温度和天气变化较为异常的情况。

有可能前期还处于阴雨较多、气温较低的情况，后期就出现持续大雾。

这种阴雨、大雾、雾凇、覆冰及冻雨天气的交替，难免会导致绝缘功能受到影响，从而引发设备与线路故障。

1.2环境污染严重随着经济的发展，一些地区的金属开采业也取得了较大的发展，这种矿产开采的过程中会导致空气浮尘含量的上升，达到一定的浓度后就会形成绝缘层的表面积污，易发生污闪。

1.3外绝缘配置不合理在有关部门对产生污闪现象的绝缘层进行检测的过程中发信啊，其等值盐密多为0.3～0.48mg/cm2，这种设置使得其不能较好的抵御阴雨潮湿天气，也是造成污闪现象的原因之一。

1.4管理维护有欠缺配网污闪归根结底是一种运行故障，管理人员应该对此负有一定的责任，所以巡视、清洗和管护不到位也是导致其产生的原因之一。

2电力设备外绝缘污闪的危害电力设备外绝缘污闪的危害较大。

浅谈绝缘子污闪现象及其防治措施【摘要】污秽闪络现象是电力系统安全稳定运行的重大威胁，污闪事故对输电线路的危害仅次于雷害事故。

绝缘子的污秽程度与其造型、环境污秽种类及程度、线路附近气候条件等因素有关，在整个积污过程中，当受到雨水的自洁作用，绝缘子表面的污秽在逐渐增大以后渐趋平衡。

如何用更科学的方法精准地测量绝缘子表面污染程度的基本参量并做出相应的整改措施已成为国内外电力系统研究的重点，本人结合揭阳地区电网运行环境及绝缘子积污规律，通过对输电线路绝缘子污闪放电机理分析，提出了防止线路发生污秽闪络事故需采取的必要措施及其优缺点。

【关键词】污闪；防污；防治1 前言输电线路绝缘子要求在大气过电压、内部过电压和长期运行电压下均能可靠运行。

但沉积在绝缘子表面上的污秽颗粒经过恶劣气象条件的作用，将使绝缘子的电气强度大大降低，在过电压的作用下发生闪络，造成停电事故。

据统计，由于污秽而引起的绝缘闪络事故次数目前在电网事故次数总数中已占第二位，仅次于雷害事故，而污闪事故造成的损失大约是雷害事故的10倍，防污工作势在必行。

2 输电线路绝缘子污闪过程绝缘子的积污是指绝缘子运行一定时间后表面污秽所达到的饱和值，即粘附到绝缘子表面的污秽和被雨水冲刷掉与被风吹掉的污秽在宏观上所达到的动平衡状态。

绝缘子的污秽程度与其造型、环境污秽种类及程度、线路附近气候条件等因素有关。

2.1 绝缘子污秽种类（1）自然型污秽：农田尘土污秽、盐碱污秽、沿海海水（雾）污秽、鸟粪污秽等。

（2）第二类工业型污秽：在工业生产过程中由烟囱排出的气相、液相和固相污秽物质。

2.2 影响绝缘子积污因素气象条件影响：取决于风、雨、雾等天气对污秽物运动和沉积规律影响上。

电压种类的影响：直流电压下绝缘子表面的积污量要高于交流电压下的绝缘子。

绝缘子型式对积污特性的影响：普通型绝缘子下表面有棱，积污严重，耐污水平低，双层伞防污型绝缘子边缘呈开放形，上下表面光滑无棱，积污量小，耐污水平高，防污效果好。

福建龙源忠门风力发电有限公司绝缘子附盐密度测量方法及规定对绝缘子表面进行等值盐量的测量可确定在污秽层中可溶性导电物质数量，判定所测区段电气元件受污染程度，是制订防污闪措施和指导适时清扫的重要依据。

一、测量等值盐密的目的等值附盐密度简称等值盐密，含义是把绝缘子表面的导电污物密度转化等值为单位面积上含有多少毫克的盐(NaCl)。

所谓等值盐密，实际上是一个平均量。

盐密值应用比较广泛，它是输变电设备划分污秽等级的根据之一，也是选择绝缘水平和确定外绝缘维护措施的依据。

相关规程新增这个测试项目的目的是累积每条线路或变电站污染状况的定量数据，为准确调整防污绝缘水平提供依据。

所以它不是判断某一具体的绝缘子是否需要更换，而是对整个变电站的爬电比距与污染状况是否相适应做出判断。

二、测量等值盐密的方法等值盐密的测量方法是将待测瓷表面的污物用蒸馏水(或去离子水)全部清洗下来，采用电导率仪测其电导率，同时测量污液温度，然后换算到标准温度(200C)下的电导率值，再通过电导率和盐密的关系，计算出等值含盐量和等值盐密值。

应当指出，测量时应分别在户外能代表当地污染程度的至少一串悬垂绝缘子和一根棒式支柱绝缘子上取样，而且测量应在当地积污最重的时期进行。

推荐使用电导仪对绝缘表面污秽的盐量进行检测。

电导仪应满足下列条件：盐密测量范围0～103mg/m1；电导率 0～10-4μS/cm；温度补偿范围5～530C;引用误差<1.5%；最大显示值1.999。

三、绝缘子试品取样原则(1)按污秽区域分布图，对自然污秽区按5～10km半径选择被测杆塔上的绝缘子，对工业污秽区按污源半径5km选择被测绝缘子。

对同一走向多条线路，东西走向可首选取西边线路。

同时选取较低杆塔，背风处的杆塔，还要兼顾周边环境，对河、湖、水塘、湿地边的杆塔应是首选的对象。

对鸟类出没频繁地区也应有代表性的选取。

可结合雷电定位系统历史数据，对易雷击区也应有代表性的选取。

(2)测点确定后，应保持稳定，一般为三年，确因污源变动或出现新的污源点应适当变动或增加测点。

等值盐密标准一、引言等值盐密（Equivalent Salt Deposit Density, ESDD）是评估电气设备外绝缘性能的一个重要参数。

它代表了单位面积上绝缘子表面盐分的沉积量，通常用毫克每平方厘米（mg/cm²）来表示。

在电力系统中，等值盐密对于预测和评估污秽条件下的电气设备性能至关重要。

本文将详细介绍等值盐密的定义、测量方法、影响因素以及在电力系统中的应用。

二、等值盐密的定义与测量1. 定义等值盐密是指绝缘子表面沉积的污秽物中可溶盐分的含量，它反映了污秽物对电气设备外绝缘性能的影响程度。

等值盐密的大小与污秽物的成分、浓度、沉积时间等因素有关。

2. 测量方法等值盐密的测量通常采用溶液提取法。

具体步骤如下：首先，从绝缘子表面收集一定量的污秽物样本；然后，将样本溶解在蒸馏水中，形成一定浓度的溶液；最后，通过化学分析方法测定溶液中可溶性盐分的含量，从而得到等值盐密的数值。

三、等值盐密的影响因素1. 环境因素环境因素是影响等值盐密的主要因素之一。

例如，空气中的污染物浓度、湿度、温度、风速等都会对等值盐密产生影响。

污染物浓度越高，绝缘子表面沉积的污秽物就越多，从而导致等值盐密增大。

湿度和温度也会影响污秽物的沉积和溶解过程，进而影响等值盐密的大小。

2. 绝缘子材质与结构绝缘子的材质和结构也会对等值盐密产生影响。

不同材质的绝缘子对污秽物的吸附能力不同，因此其表面沉积的污秽物量和等值盐密也会有所差异。

此外，绝缘子的结构也会影响污秽物的分布和沉积过程，从而影响等值盐密的大小。

3. 运行条件电力设备的运行条件也会对等值盐密产生影响。

例如，设备的电压等级、负荷大小、运行时间等都会对绝缘子表面的污秽物沉积产生影响。

高电压和大负荷会导致绝缘子表面电场强度增大，从而加速污秽物的沉积过程，使等值盐密增大。

四、等值盐密在电力系统中的应用1. 预测外绝缘性能等值盐密是评估电气设备外绝缘性能的重要指标之一。

通过测量等值盐密，可以预测电气设备在不同污秽条件下的绝缘性能，从而为设备的维护和管理提供重要依据。

输变电设备外绝缘的污秽测量王琪;王欣伟;郑雅轩【摘要】防污闪是电力生产运行的一项重要工作,污秽测量是防污闪工作的重要基础.随着对输变电设备防污闪研究的不断深入,涉及污秽测量的标准也在不断地变更.通过对比新旧标准,以期对污秽测量工作有更加深入的理解.【期刊名称】《山西电力》【年(卷),期】2016(000)002【总页数】4页(P6-9)【关键词】污秽测量;防污闪;外绝缘【作者】王琪;王欣伟;郑雅轩【作者单位】国网山西省电力公司电力科学研究院,山西太原 030001;国网山西省电力公司电力科学研究院,山西太原 030001;国网山西省电力公司,山西太原030001【正文语种】中文【中图分类】TM63;TM76随着防污闪研究的不断进步，国际电工委员会修订完成了IEC/TS 60815—2008《污染条件下用高压绝缘子的选择和定尺寸》。

我国结合自身研究和防污闪工作经验的积累，废止了GB／T 16434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》，新编制了GB/T 26218—2011《污秽条件下使用的高压绝缘子的选择和尺寸确定》，国网公司在更早前已编制了Q/GDW 152—2006《电力系统污区分级与外绝缘选择标准》。

但随着我国电网的快速发展，尤其是特高压的发展，目前所制定的相关标准，其局限性也逐渐地显现出来。

通过新旧标准中关键项目的对比，加深对新标准的理解和认识，便于今后相关工作的开展和实施。

1.1 参照绝缘子的选用旧GB／T 16434中无参照绝缘子定义，污秽取样设备为普通型悬式绝缘子XP-70型（X4.5型）及XP-160型，变电设备取样应逐步过渡到以支柱绝缘子为主，其他瓷件应按实际积污测量加以修正。

Q/GDW 152规定取样设备为参照绝缘子：XP-70、XP-160、LXP-70和LXP-160普通盘形悬式绝缘子，无支柱式绝缘子要求。

GB/T 26218规定取样设备为参照绝缘子和参照长棒形绝缘子，参照绝缘子为U120B或U160B盘形悬式绝缘子（按GB/T 7253—2005），参照长棒形绝缘子为 L100长棒形绝缘子（按 IEC 60433），绝缘子的伞应平滑无棱，上表面倾角为14°～24°，下表面倾角为8°～16°，至少有14个伞。

输电线路污闪的有效防范方法思考发布时间：2022-11-15T09:26:57.841Z 来源：《中国电业与能源》2022年第13期作者：刘桂泉高斌杨得举[导读] 当输电线路中发生污闪现象时，不单单会影响绝缘子的绝缘水平，还会产生大面积停电问题。

刘桂泉高斌杨得举云南电网有限责任公司红河供电局输电管理所，云南红河661100摘要：当输电线路中发生污闪现象时，不单单会影响绝缘子的绝缘水平，还会产生大面积停电问题。

想要确保供电的安全可靠性，需要采取有效的防范措施来降低污闪现象的发生几率。

因此，本文对输电线路污闪防治措施展开详细研讨。

关键词：输电线路；污闪现象；防范方法前言当输电线路受到恶劣天气的影响，就会导致绝缘子受到一定的污染，导致表面出现弧光闪络，对电网的安全运行产生严重不良影响。

为了保证电网的安全运行，如何有效防范污闪问题成为研究的重点，本文从以下方面来阐述。

1输电线路中污闪的概念和危害1.1概念当输电线路处于运行状态时，绝缘表面或多或少都会受到一定的污染，尤其是在潮湿的环境中，污染物的可溶物与水之间相溶，有助于导电膜的形成。

该导电膜会覆盖在绝缘表面，不仅会对绝缘子的绝缘水平产生影响，而且会致使绝缘子闪络发生，即污闪。

1.2危害当污闪现象发生之后，线路会出现保护跳闸现象，当污闪出现在具有裂纹的绝缘子串上时，增加绝缘子串出现断串的几率，从而导致停电事故的发生。

另外，当过程中会产生污闪短路电流，该电路会导致积污、受潮的裂纹中气体快速膨胀，并出现炸裂问题，以此来影响供电的安全可靠性。

2输电线路出现污闪的原因2.1雷电和操作过电压雷电和电气操作过程中会产生过电压，导致污秽绝缘子出现闪络问题，由此可知，雷电和过电压是产生部分闪络的主要原因。

所以在设计输电线路时，要妥善完成设备防雷和防止操作过电压等技术措施。

2.2绝缘子质量和结构问题绝缘子的防污能力会直接影响污闪的发生频率，在对绝缘子进行选择时，不单单要确保绝缘子表面的光滑性，还要保证形状以及材质的合理性，以此来和规定要求保持一致。
