绝缘子盐密、灰密、电阻测量操作手册

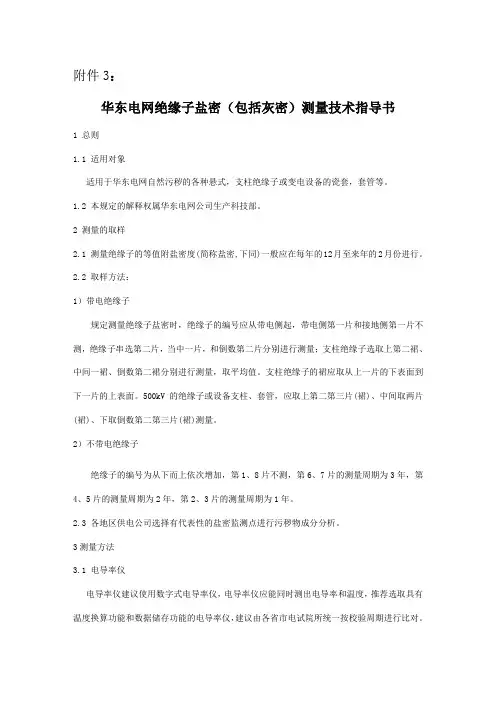

附件3：华东电网绝缘子盐密（包括灰密）测量技术指导书1 总则1.1 适用对象适用于华东电网自然污秽的各种悬式，支柱绝缘子或变电设备的瓷套，套管等。

1.2 本规定的解释权属华东电网公司生产科技部。

2 测量的取样2.1 测量绝缘子的等值附盐密度(简称盐密,下同)一般应在每年的12月至来年的2月份进行。

2.2 取样方法：1）带电绝缘子规定测量绝缘子盐密时，绝缘子的编号应从带电侧起，带电侧第一片和接地侧第一片不测，绝缘子串选第二片，当中一片，和倒数第二片分别进行测量；支柱绝缘子选取上第二裙、中间一裙、倒数第二裙分别进行测量，取平均值。

支柱绝缘子的裙应取从上一片的下表面到下一片的上表面。

500kV的绝缘子或设备支柱、套管，应取上第二第三片(裙)、中间取两片(裙)、下取倒数第二第三片(裙)测量。

2）不带电绝缘子绝缘子的编号为从下而上依次增加，第1、8片不测，第6、7片的测量周期为3年，第4、5片的测量周期为2年，第2、3片的测量周期为1年。

2.3 各地区供电公司选择有代表性的盐密监测点进行污秽物成分分析。

3测量方法3.1 电导率仪电导率仪建议使用数字式电导率仪，电导率仪应能同时测出电导率和温度，推荐选取具有温度换算功能和数据储存功能的电导率仪，建议由各省市电试院所统一按校验周期进行比对。

3.2 被测绝缘子和用水要求3.2.1 线路应选用悬式绝缘子（含瓷棒）测量，发电厂和变电站应同时选取悬式绝缘子和支柱绝缘子测量盐密。

悬式绝缘子的上下表面之分应按伞裙滴水缘划分，具体如下：注：双伞型绝缘子的下表面是指伞裙以下的表面 (以下伞裙滴水缘计起)。

支柱绝缘子的一裙定义为一片瓷裙的下表面和下一瓷裙的上表面，如下图所示：测量绝缘子盐密的用水量选择原则如下：表1绝缘子表面面积与盐密测量用水量之关系常用绝缘子的爬距和用水量见附表1：“常用绝缘子盐密测试基本信息表”。

测量应使用蒸馏水或去离子水，水的电导率应小于10μS/cm(20ºC)。

产品简介南瑞西高生产的NRCT-A 便携式绝缘子盐密度测试仪用于电力系统防污闪检测，是测量绝缘子表面等值附盐密度（以下简称“盐密”）的专用测量仪器，同时还可以测量溶液的电导率和温度。

整机以其测量精度高、测量范围大、使用方便等特点广泛地应用于电力、教学、科研及其它相关行业。

污秽等级的划分和污秽等级分布图的绘制是防污闪工作的基础，准确的污秽等级分布图是选择输、变电设备电瓷外绝缘爬距的依据。

绝缘子表面等值附盐密度值是判断电瓷外绝缘污秽状况严重程度的定量数据，是划分污秽等级和绘制污区图的重要依据之一。

因此，盐密测量工作对电力系统安全运行有着重要的意义。

参照标准：GB/T16434 –1996《高压架空线路和发电厂、变电所环境污秽分级及外绝缘选择标准》GB/T16434-200X《污秽条件下高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则》Q/GDW152-2006《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》产品别称智能电导盐密测试仪、盐密测试仪、盐密仪产品特征1、具有量程自动切换功能，测量速度快（2s/次）。

2、测量范围大，盐密范围0.0001mg/cm2～9.9999mg/cm2。

3、中英文界面可自主切换。

4、采用2.8寸真彩液晶屏幕。

5、可直接显示盐密度、污秽等级、统一爬电比距。

6、自动进行温度补偿，直接显示20℃时的标准电导率和等值附盐（ESDD）；7、具有自动祛除原溶液含盐量的功能，降低了对清洗液的要求。

8、自动将不带电测量的盐密度（ESDD）转换为带电测量的盐密度（ESDD）。

9、可存储10万组记录，并可将记录保存至SD卡在电脑上读取。

10、可查阅、删除单条记录，也可删除所有记录。

11、内置大容量充电锂电池（2600mAh），适合野外现场使用。

产品参数1、测量范围：盐密：0.0001mg/cm2～9.9999mg/cm2（按X-4.5型绝缘子为准）测量温度：0℃～100℃测量电导率：0～200000μs/cm2、基本误差：测量盐密：分辨率0.0001 mg/cm2满量程精度：±2%测量温度：分辨率0.1℃，精度±0.5℃测量电导率：分辨率0.01μs/cm3、环境温度：0℃～60℃。

绝缘子盐密测量试验作业指导书1.范围本作业指导书适用于电力设备外绝缘盐密测量，规定了电力设备预防性试验、检修过程中的盐密测量试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2.规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB/T16434《高压架空线路和发电厂、变电所环境分区污级及外绝缘选择标准》DL408《电业安全工作规程(发电厂和变电所电气部分)》DL409《电业安全工作规程（电力线路部分）》3.安全措施如果为现场测量，应遵守DL408-1991电业安全工作规程(发电厂和变电所电气部分)及DL409-1991电业安全工作规程（电力线路部分）的有关规定。

4.工作程序4.1设备清单和要求4.1.1擦洗绝缘子表面污秽的工具及要求：a)去离子水(或蒸馏水)——电导率小于10μS/cm。

b)带刻度容器——用于定量量取去离子水(或蒸馏水)。

使用前须用去离子水清洗干净。

c)专用盐密取样巾——用于擦洗绝缘子表面污秽。

该取样巾由无纺布沾取少量乙醇溶液（化学纯）制成，制成后密封保存。

该取样巾一次性使用。

使用该取样巾的优点在于现场使用方便，湿润的布可以轻松擦去绝缘子上的污秽，同时确保不占用去离子水量，亦不影响污秽溶液的电导率。

4.1.2测量盐密所需仪器、仪表：目前，国内外主要使用电导率仪测取污秽溶液电导率，再经计算得到盐密。

由于目前使用的电导率仪种类较多，操作人员应严格按照仪器说明书进行测量。

（1）国标GB/T16434推荐使用的电导率仪型号为DDS—11A（国产），配套电极有3支：DJS-1型白电极——用于测蒸镏水电导率；DJS-1型黑电极——用于测低电导率的污液；DJS-10型黑电极——用于测高电导率的污液；温度计——用于测污液温度。

绝缘子灰密测试仪绝缘子灰密测试仪测试步骤绝缘子灰密成套测量装置的测试分以下几个步骤，如图 5.1所示：图5.1灰密度测试步骤准备：1. 取出抽滤瓶、漏斗、软管，将漏斗装到抽滤瓶上（注意密封性），连接软管到快速过滤器入口，准备好烧杯、滤纸；2. 安装好电子天平、调节水平仪与调整脚使之在桌面上平稳，并提前开机60分钟进行预热；3. 安装好恒温干燥箱。

提示：为避免污秽损失，拆卸和搬运绝缘子时，操作者不应接触绝缘子的绝缘表面；准 备 称 重 溶 解 过 滤干 燥 计 算 称 重 精密电子天平、滤纸绝缘子、烧杯、滤纸过滤加速装置、抽滤瓶、软管、漏斗、滤纸恒温干燥箱、滤纸精密电子天平、滤纸配套灰密计算软件2 13456 7绝缘子灰密测试仪表面污秽取样之前，烧杯、漏斗等应清洗干净，确保无任何污秽；取样时，尽可能配带清洁的医用手套。

通过以上步骤，完成测试平台的搭建。

称重：在进行溶解操作前，必须先称量滤纸的重量，并记录下来。

1.调水平：天平开机前，应观察天平后部水平仪内的水泡是否位于圆环的中央，否则通过天平的地脚螺栓调节，左旋升高，右旋下降。

2.打开电源，按“开机”键，开启天平，为保证天平准确性，请预热大于60分钟。

待天平稳定后，出现0.00000g。

3.根据需要进行“校准”操作；4.将滤纸放置称盘正中央，待g出现后，即为滤纸的重量。

溶解：1. 选取绝缘子图5.2 绝缘子示意图绝缘子灰密测试仪绝缘子示意图如图5.2所示，绝缘子选择请遵循以下原则：带电绝缘子串应取上数第二片、中间一片、下数第二片共三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。

提示：每次只测量一片绝缘子，最后用三片的测量结果计算平均值。

2. 配置溶剂建议选用去离子水，即蒸馏水，或者饮用纯净水，要求其电导率低于10uS/cm。

取水量过少时，会造成污秽中的可溶物未能全部溶解。

建议取水量参照下面2种方法之一：方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。

架空输电线路盐密测量标准化作业指导书
江苏省500千伏输变电运检中心有限公司
2006年6月
编号：Q/×××500kV××线路盐密测量作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
江苏省500千伏输变电运检中心有限公司线路×工区
1范围
本指导书仅适用于江苏省500千伏输变电运检中心有限公司500kV交直流线路运行串、空挂串的盐密测量工作。

2引用文件
2.1专业技术规程：GB/T16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准；国家电网公司架空输电线路管理规范（试行）2.2 企业管理规定：华东电网生[2003]50号应用饱和盐密修订华东电网污区图工作协调会会议纪要、500千伏输电线路现场运行与检修规程
3修前准备
3.1作业内容
将取样测试绝缘子用蒸馏水清洗绝缘子、测量电导率及温度、将测量数据录入MIS系统相关模块。

3.2准备工作安排
3.3人员要求
3.4工器具及材料
3.5 作业分工
3.6危险点分析
4作业程序
4.1 开工
4.2 作业内容及标准
4.3 竣工
4.4 验收总结
5指导书执行情况评估
6附录
绝缘子盐密测量记录
表2 绝缘子表面积与盐密测量用水量之关系。

编号：
kV 线路绝缘子盐密测量作业指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
工作时间年月日时至年月日时
××供电公司
1范围
本作业指导书适用于kV 线路塔（试品不带电）绝缘子盐密测量。

2引用文件
国家电网安监［2005］83号文《国家电网公司电力安全工作规程（电力线路部分）（试行）》DL/T 741—2001《架空送电线路运行规程》
国家电网生[2003]481号架空输电线路管理规范（试行）
DL/T 596－1996 《电力设备预防性试验规程》
GB/T 16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准
3工作前准备
3.1人员要求
3.2 作业条件
一般每条线路应两年进行一次，在天气良好时进行。

3.3 使用工器具
3.4材料
3.5危险点分析及控制措施
3.6技术及质量关键点控制
3.7 作业分工
4 作业程序4.1 开工准备
4.2 作业内容及标准
修正公式：对于XWP2、XP型悬式绝缘子：
对于钟罩型（XHP型）悬式绝缘子：4.3 完工
5 验收总结
6 指导书执行情况评估。

绝缘子盐密检测作业指导书合用范围本指导书合用于架空输电线路取样的各样盘型绝缘子的污秽附盐密度丈量。

规范性引用文件以下文件中的条款经过本作业指导书的引用而成为本作业指导书的条款。

凡是注明天期的引用文件，其随后所有改正单或订正版本均不合用于本作业指导书，但是，鼓舞依据本作业指导书达成协议的各方研究能否可使用这些文件的最新版本。

凡是不注明天期的引用文件，其最新版本合用于本作业指导书。

GB/T16434-1996 高压架空线路和发电厂、变电所环境污划分级及外绝缘选择标准DL/T741—2001Q/CSG10007-2004Q/CSG21011-2009Q/CSG-EHV20201－2009架空送电线路运转规程电力设施预防性试验规程输电线路运转管理标准超高压输电企业输电线路运转管理标准实行细则（试行）超高压输电企业绝缘子盐密和灰密丈量细则(试行)中国南方电网超高压输电企业防污闪工作管理规定作业准备3.1 作业人员要求序号内容备注熟习《超高压输电企业绝缘子盐密和灰密丈量细则(试行)》及有关规程。

具备盘型绝缘子污秽附盐密度丈量方面的技术。

作业人员经过职业技术判定，并获得登高架设作业特种作业操作证。

作业人员身体健康、精神状态应优秀，并没有阻碍工作的病症。

衣着合格劳动保护服饰，作业人员个人安全器具齐备。

3.2作业人员组织序号人员分工人数备注1工作负责人12丈量人员1 3冲洗人员3 3.3工具资料序号名称规格型号单位数目1盐密测试仪cond330i台12烧杯500mL个33毛刷0.5～1ˊ把34托盘个35蒸馏水mL作业所需时间盐密丈量时间约为20分钟/片。

作业安全及预防控制举措5.1风险剖析风风险风险名险风险根源范围称级别作业人员登杆塔过程中人员坠高落杆塔上转位安全上下绝缘子串及在导线上工作时人员触高误登杆塔电身体碰低人员上下杆塔时遇到脚钉或角钢伤备注依据实质装备预防控制举措登杆塔前检查人员精神状态能否优秀，检查杆塔构件、脚钉等攀登物构造能否优秀、牢靠；使用双保险安全带；系好双保险安全带，挪动转位保拥有安全带保护。

福建龙源忠门风力发电有限公司绝缘子附盐密度测量方法及规定对绝缘子表面进行等值盐量的测量可确定在污秽层中可溶性导电物质数量，判定所测区段电气元件受污染程度，是制订防污闪措施和指导适时清扫的重要依据。

一、测量等值盐密的目的等值附盐密度简称等值盐密，含义是把绝缘子表面的导电污物密度转化等值为单位面积上含有多少毫克的盐(NaCl)。

所谓等值盐密，实际上是一个平均量。

盐密值应用比较广泛，它是输变电设备划分污秽等级的根据之一，也是选择绝缘水平和确定外绝缘维护措施的依据。

相关规程新增这个测试项目的目的是累积每条线路或变电站污染状况的定量数据，为准确调整防污绝缘水平提供依据。

所以它不是判断某一具体的绝缘子是否需要更换，而是对整个变电站的爬电比距与污染状况是否相适应做出判断。

二、测量等值盐密的方法等值盐密的测量方法是将待测瓷表面的污物用蒸馏水(或去离子水)全部清洗下来，采用电导率仪测其电导率，同时测量污液温度，然后换算到标准温度(200C)下的电导率值，再通过电导率和盐密的关系，计算出等值含盐量和等值盐密值。

应当指出，测量时应分别在户外能代表当地污染程度的至少一串悬垂绝缘子和一根棒式支柱绝缘子上取样，而且测量应在当地积污最重的时期进行。

推荐使用电导仪对绝缘表面污秽的盐量进行检测。

电导仪应满足下列条件：盐密测量范围0～103mg/m1；电导率 0～10-4μS/cm；温度补偿范围5～530C;引用误差<1.5%；最大显示值1.999。

三、绝缘子试品取样原则(1)按污秽区域分布图，对自然污秽区按5～10km半径选择被测杆塔上的绝缘子，对工业污秽区按污源半径5km选择被测绝缘子。

对同一走向多条线路，东西走向可首选取西边线路。

同时选取较低杆塔，背风处的杆塔，还要兼顾周边环境，对河、湖、水塘、湿地边的杆塔应是首选的对象。

对鸟类出没频繁地区也应有代表性的选取。

可结合雷电定位系统历史数据，对易雷击区也应有代表性的选取。

(2)测点确定后，应保持稳定，一般为三年，确因污源变动或出现新的污源点应适当变动或增加测点。

绝缘子盐密、灰密、电阻测量操作手册批准：审核：编制：目录1 目的和适用范围 (1)2 技术术语 (1)3 测量方法 (2)3.1 盐密测量方法 (2)3.2 灰密测量方法 (3)3.4 绝缘子电阻测量方法 (4)4 测量注意事项 (5)5 相关附件 (5)绝缘子盐密、灰密、电阻操作手册1目的和适用范围为确保安全可靠供电，线路运行部门必须按预定周期对沿线绝缘子串表面附盐密度进行抽样检测，以便对绝缘状况实施监督，避免由于环境污染造成的绝缘恶化而产生的线路停电事故，为了规范对输电线路绝缘子进行盐密、灰密及电阻测量过程，特制定本手册。

本手册主要描述采用cond 330i型绝缘子盐密测试仪进行盐密测量、采用YLHM型灰密成套测量装置测量灰密及采用KEW3122A型电池式高压兆欧表测量绝缘子电阻的测量方法,适用于公司电网运检生产中对绝缘子的盐密、灰密及电阻测量。

2技术术语盐密：全称为等值附盐密度（英文缩写ESDD），是指外绝缘的单位表面积上的等值盐量，测量方法是用一定量的蒸馏水将一定面积绝缘子表面上的污秽物全部清洗掉，用适当的仪器测量污秽溶液的盐密值S ,再通过公式换算为等值盐密，等值附盐密度是衡量绝缘子表面污秽导电能力大小的主要参数。

灰密：全称为非溶性沉积物密度（英文缩写ESDD），是指外绝缘的单位表面积上的等值灰量，表示附着在绝缘子表面不能溶解于水的物质除以表面积的数值。

测量方法是用一定量的蒸馏水将一定面积绝缘子表面上的污秽物全部清洗掉，将污液烘干，用天平称出重量,再通过公式换算为等值灰密，等值附盐灰密度是衡量绝缘子表面污秽大小的主要参数，相同等值附盐密不同灰密可能处于不同污级，选取的外绝缘差异很大，污秽等级需要等值附盐密和灰密组合才可确定，通常污秽度中盐密和灰密之间的关系是在5～10倍之间较分散，只有进行灰密测量才能正确确定污级。

电导率：电阻率的倒数为电导率（英文缩写T.D.S），指物体传导电流的能力，此处指水的导电性即水的电阻的倒数，通常用它来表示水的纯净度。

自然染污绝缘子盐密测试方法电气一班等值盐密法，是把绝缘子表面的污物密度转化为相当于每平方厘米为多少毫克N a CI的表示方法，是目前电力系统广泛使用的表示绝缘子污染程度的一种犯法，是选择绝缘子水平和进行外绝缘维护措施的依据。

为进一步贯彻行部，局外绝缘防污闪有关“规定”和“电力设备予放性实验规程”做好外绝缘的监督工作，保证发，供电设备的安全运行，结合本网具体情况，特制定本方法。

一，擦洗绝缘子表面污秽的器具准备要求托盘和杯子——接取污秽溶液泡沫塑料块和毛刷——洗擦绝缘子表面污秽量筒（100ML，500ML）和去离子水（或蒸馏水）——取定量离子水擦洗绝缘子表面。

*所有器具，在使用前及换洗绝缘子时，都必须洗干净，最后用去离子水在冲洗，擦干待用。

二，测取绝缘子表面污秽盐密值使用仪表根据网内外使用情况，和厂家生产情况，测取绝缘子表面污秽的盐密值以电导仪为宜，目前生产的BSD—A型数字电导仪比较稳定，建议使用。

配套电极：DJS—1白电极（至少一支）——测蒸馏水用。

DJS—1黑电极（至少两支）——测污液电导率用，温度计一支。

*如原YLS—2直读式等值盐量表完好，并按期校验，仍然可以使用。

三，支柱绝缘子的盐密测量及计算1，110—220KV支柱绝缘子，至少应均匀地取3个单元裙段，500KV 取5个，分别用去离子水擦洗单元裙段表面污秽。

然后测其污液的电导率；并计算该单元裙段的等值盐密。

最后取各单元裙段盐密值的均值作为整支绝缘子的等值盐密值（见图）。

2，具体方法：1）每个单元裙段取用的去离子水量Q单：按每500CM2的表面使用水量100ML计算：Q单=100（S单/500）（ML），（S单（500CM2时，取Q单=100ML）S单—单元裙段的表面积，（CM2）2）一般在洗刷前把Q单分成两份，取其中一份，用准备好的塑料泡沫块反复洗擦单元段表面污秽，待基本干净时，换用另一份书再反复擦洗净，直至认为干净为止，并把塑料泡沫中的水挤入污液。

悬式绝缘子的盐密、灰密度测量方法介绍一、安全措施：在检查工作票所载及现场所做的安全措施无误并履行工作许可手续后，方可进行工作。

在进行户外采取绝缘子串样时应针对现场实际情况采取必要的防止高空坠落的安全措施。

二、危险分析：1.高空坠物；2.高空坠落。

三.预防措施：1.清洗前对绝缘子编号，相对应去离子水容器编号；2.每次清洗前先将盛水容器（盆或托盘）和毛刷及漏斗用去离子水清洗干净；3.清洗过程中，只能触摸绝缘子的金属附件，不可触及绝缘子的绝缘体部分；4.清洗时，钢脚周围水泥部分不用清洗；5.清洗时操作人员要带乳胶手套，不可将手深入清洗液中，不可将金属附件上的污秽物掉进清洗液中。

四、标准要求：1.参照DL/T 596-1996《电力设备预防性试验规程》规定执行。

五、试验步骤：1.取下绝缘子样串，准备清洗工具及设备；2.清洗绝缘子表面污秽，先使用清洗定量用水的１／３，将绝缘子的表面先进行粗洗，先将主要污秽物清洗掉；再使用清洗用水量的１／３，对上次未清洗干净的部分仔细清洗；最后用一半的剩余将绝缘子残留的污秽物冲洗干净。

并保留少量水用于收集污液时清洗工具和盆子；3.将清洗后的污液使用漏斗倒入污液瓶中，倒入前可轻微的摇晃清洗盆，以便将污液沉淀物倒入瓶中，如果盆中沉淀物较多，可将瓶中上面较轻的的污液倒回盆中，摇匀后再倒入污液收集瓶中，使用清洗时剩余的水将盆子和其他清洗工具清洗干净后，倒入污液瓶中。

4.将盐密仪导电极和探头插入污液中，打开仪器电源，等待显示数据稳定，即为电导率值；5.按“确认”，此时显示“E——”字样，输入所清洗表面积，按“确认”；6.确认后，屏幕会闪显“L——”然后显示溶液体积，单位为“mL”，如与实际值不符按“清除”后按实际输入；7.确认后屏幕显示等值附盐密度值；8.选好滤纸后，将折叠好的滤纸用记号笔写上与污液对应编号，将滤纸放入烘箱，设定温度为60℃,打开鼓风两个小时后．对每张滤纸使用天平称量,并作好记录；9.将叠好的滤纸贴好漏斗后，再用蒸馏水冲洗一次滤纸，然后将准备好的漏斗放在漏斗架上，下面放一干净的烧杯承接滤液，漏斗出口长的一边紧靠杯壁，采用“倾注法”过滤，就是先将上层清液倾入漏斗中，使沉淀尽可能留在污液容器内。
