MPALL-（正片）量产工具使用说明书量产工具相关文件：打开量产工具文件夹，请检查是否包括如下图1文件。
（图1）1．双击量产程序主程序文件，打开量产程序，进入主界面，如图2（图2）2．插入待量产U盘，稍等片刻，会出现待量产U盘的盘符及Flash信息，如图3，如果没有显示，可以点击“update”更新一下。
3．点击“setting”按键（如图4）。
4．出现“Setting Type ”选择窗口,按如图5选择。
（图5）5．点击“OK”按键，出现“MPParamEdit ”主设定界面，做具体参数的设定：⑴．IC_FW设定（如图6）:主控选择: PS2251-50FC1-FC2: 0XFF-01PS2251-50择固件:勾选烧入固件,激活固件输入对话框, 在“burner 档案 ”一栏点击“选择”，在量产程序文件夹选择对应的burner File ，如图7（图7）在“固件档案 ”一栏点击“选择”，在量产程序文件夹选择对应的FW File ，如图8选择适当的Burner 文件选择适当的FW 文件⑵．Flash setting: 按默认设定即可，如图9（图9） ⑶．Driver setting:如图10（图10） 分区设置：目前UP19有如下4种模式：Mode 3：1 Removable Drive(Normal) 普通盘，单一个分区，如图11；Mode7： 1 Public Removable+1 Secure Removable 加密盘，分两个分区，系统中显示两个盘符，1个为公共区，另1个为加密区，如图12；Mode8： 1 Public/Secure Removable 加密盘，分为两个分区，在系统中同一时间只显示一个盘符，公共区与加密区是通过UP19 专用的加密AP 来切换，如图13。
（图11）（图12）MODE3具体设定在此框中选择MODE 3在此设定磁盘卷标，文件格式，是否拷贝文件等设定公共区与安全区的信息设定公共区与安全区的容量分配，提供按容量分配或按比例分配两种方式（图13）（图14）设定CDROM 与安全区的信息设定CDROM 与安全区的容量分配⑷．“driver setting”设置，如图15如果勾选：自动侦测，将会按原厂的默认设定；否则不选，客户自行设定一此设备信息。
usbest UT163量产工具的使用方法图示
數碼中國
描述:1
描述:2
描述:3
描述:4
安装量产工具，我新装的版本是“UT165 MP Tool V1.65.14.0”，感觉汉化比较潦草，不过用起来没问题。
运行Inf Update，输入芯片参数：
图2
运行MPT（记得勾上“驱动程序”-“卸载驱动”，这样每次退出后U盘才可用，当然也可以直接运行程序目录中的“Unistall Driver”）
插入U盘，如果没反应的话点“F3 端口刷新”，将找到U盘：
图3
选择要量产的U盘，第一只U盘我准备作成USB-CDROM：1. 点“F1 设置”，“厂商信息”标签页填写你的OEM信息
图4
2. “参数输入”标签页不需改动，“分区设置”这页最重要：
图5
此处选用之ISO系自己制作的“天逐系统维护工具盘V3.0 ”，详情见二楼之介绍
根据需要你也可以启用加密分区或公共分区II
注意：加密分区建立后在公共分区内会建立解密程序，千万不可删除；加密分区与公共分区I是互斥的，也即使用公共分区时执行解密程序时，公共分区将被加密分区取代。
3. 点击“OK”（此前可“Save as”将你的设置保存下来），回到主界面，点“Space 开始”即可开始制作，制作完毕“Device Tree List”项将显示“OK”
4. USB-CDROM至此制作完毕，在调整电脑启动首选为“USB-CDROM”后即可启动。

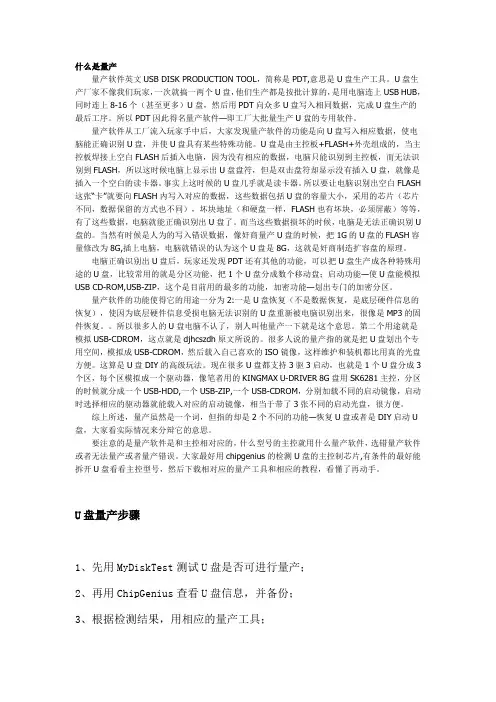

什么是量产量产软件英文USB DISK PRODUCTION TOOL，简称是PDT,意思是U盘生产工具。
U盘生产厂家不像我们玩家，一次就搞一两个U盘，他们生产都是按批计算的，是用电脑连上USB HUB，同时连上8-16个（甚至更多）U盘，然后用PDT向众多U盘写入相同数据，完成U盘生产的最后工序。
所以PDT因此得名量产软件—即工厂大批量生产U盘的专用软件。
量产软件从工厂流入玩家手中后，大家发现量产软件的功能是向U盘写入相应数据，使电脑能正确识别U盘，并使U盘具有某些特殊功能。
U盘是由主控板+FLASH+外壳组成的，当主控板焊接上空白FLASH后插入电脑，因为没有相应的数据，电脑只能识别到主控板，而无法识别到FLASH，所以这时候电脑上显示出U盘盘符，但是双击盘符却显示没有插入U盘，就像是插入一个空白的读卡器。
事实上这时候的U盘几乎就是读卡器。
所以要让电脑识别出空白FLASH 这张“卡”就要向FLASH内写入对应的数据，这些数据包括U盘的容量大小，采用的芯片（芯片不同，数据保留的方式也不同），坏块地址（和硬盘一样，FLASH也有坏块，必须屏蔽）等等，有了这些数据，电脑就能正确识别出U盘了。
而当这些数据损坏的时候，电脑是无法正确识别U 盘的。
当然有时候是人为的写入错误数据，像奸商量产U盘的时候，把1G的U盘的FLASH容量修改为8G,插上电脑，电脑就错误的认为这个U盘是8G，这就是奸商制造扩容盘的原理。
电脑正确识别出U盘后，玩家还发现PDT还有其他的功能，可以把U盘生产成各种特殊用途的U盘，比较常用的就是分区功能，把1个U盘分成数个移动盘；启动功能—使U盘能模拟USB CD-ROM,USB-ZIP，这个是目前用的最多的功能，加密功能—划出专门的加密分区。
量产软件的功能使得它的用途一分为2:一是U盘恢复（不是数据恢复，是底层硬件信息的恢复），使因为底层硬件信息受损电脑无法识别的U盘重新被电脑识别出来，很像是MP3的固件恢复。
Chipsbank芯邦cbm2091 cbm2092写配置表错误解决办法！芯邦出现这种情况的概率较多，大部分与黑片有关，还有就是量产方法，出现这样的问题不容易解决，以下为成功案例！以下为各种情况及解决办法：1故障为插电脑提示需格式化，点击格式化后提示无法格工化。
拆壳后发现是CBM1180的主控，从MyDigit下载了一个CBM1180的量产工具。
选择高级格式化即可，但在量产时却出现提示：SendCfgTable.PhysicalWriteSectorInPage:下载配置表时出现写错误。
试了各种选项均无效。
对其FLASH进行补焊。
再次量产，OK了2、芯邦2091量产工具出现写配置表错误! 我是1G的芯邦2091 高级扫描和低级扫描最后一部就出现写配置表错误! 怎么办啊好急3、芯邦CBM2091写配置表错误,自己遇到并解决了。
换了两片flash，后一片是好的（好的u拆的512M）都是配置表错误，偶尔成功量产，但是在windows中不能格式化。
最后换了cmb2091，问题解决了。
4、前两天进了几个CBM2091的板子做U盘，今天碰到其中一个出现写配置表错误，如下图图片1开始以为量产工具问题，可是换了4、5个版本都是一样，于是补焊主控和flash，但问题依旧，最后找了个原理图，想用表量一下是不是有断路的地方，结果真找出问题所在，原来是生产过程中主控的32、33脚的连线没有分开，如图：图片3于是用美工刀将相连的部分割开：完工后再进行量产：量产顺利完成，此问题解决!把这个小经验给大家分享一下，有相同问题的朋友不妨作个参考。
Chipsbank 51dbt提示，这种问题极少见的，属于PCB质量问题，这种PCB做工较差。
如果你量产过，那么应该不是硬件的问题，量产方法应该是主要原因。
5、今天遇到一个2G U盘主控是chipsbank 2091,FLASH 是三星的K9GAG08UX用CBM209XUmptoolV1.8.3.2_1122低级扫描，起初几次一直是“坏块2048/2048” 于低级格式化成功了一回，接着高级格式化时，却出现“写配置表错误”请用CBM209X UMPTOOL V1.9.21_Beta以上版本进行量产，LZ使用的版本太旧，可能不支持4K page的闪存。

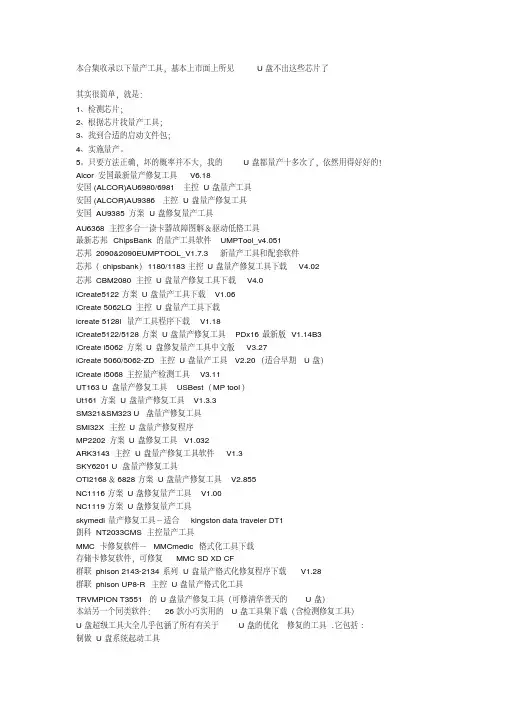

本合集收录以下量产工具，基本上市面上所见U盘不出这些芯片了其实很简单，就是：1、检测芯片；2、根据芯片找量产工具；3、找到合适的启动文件包；4、实施量产。
5。
只要方法正确，坏的概率并不大，我的U盘都量产十多次了，依然用得好好的！Alcor安国最新量产修复工具V6.18安国(ALCOR)AU6980/6981主控U盘量产工具安国(ALCOR)AU9386主控U盘量产修复工具安国AU9385方案U盘修复量产工具AU6368主控多合一读卡器故障图解＆驱动低格工具最新芯邦ChipsBank的量产工具软件UMPTool_v4.051芯邦2090&2090EUMPTOOL_V1.7.3 新量产工具和配套软件芯邦（chipsbank）1180/1183主控U盘量产修复工具下载V4.02芯邦CBM2080主控U盘量产修复工具下载V4.0iCreate5122方案U盘量产工具下载V1.06iCreate 5062LQ主控U盘量产工具下载icreate 5128l 量产工具程序下载V1.18iCreate5122/5128方案U盘量产修复工具PDx16最新版V1.14B3iCreate i5062方案U盘修复量产工具中文版V3.27iCreate 5060/5062-ZD主控U盘量产工具V2.20（适合早期U盘）iCreate i5068主控量产检测工具V3.11UT163 U盘量产修复工具USBest（MP tool）Ut161方案U盘量产修复工具V1.3.3SM321&SM323 U盘量产修复工具SMI32X主控U盘量产修复程序MP2202方案U盘修复工具V1.032ARK3143主控U盘量产修复工具软件V1.3SKY6201 U盘量产修复工具OTI2168＆6828方案U盘量产修复工具V2.855NC1116方案U盘修复量产工具V1.00NC1119方案U盘修复量产工具skymedi量产修复工具－适合kingston data traveler DT1朗科NT2033CMS主控量产工具MMC卡修复软件－MMCmedic格式化工具下载存储卡修复软件，可修复MMC SD XD CF群联phison 2143-2134系列U盘量产格式化修复程序下载V1.28群联phison UP8-R 主控U盘量产格式化工具TRVMPION T3551的U盘量产修复工具（可修清华普天的U盘）本站另一个同类软件：26款小巧实用的U盘工具集下载（含检测修复工具）U盘超级工具大全几乎包涵了所有有关于U盘的优化修复的工具.它包括:制做U盘系统起动工具U盘修复工具修U盘的好工具checkudisk U盘检测器HP出品的U盘通用格式化工具（可格式化成启动盘）U盘专业烧录修复工具汉化版星梭U盘低级格式化工具虚拟U盘V1.10 注册版将U盘变密钥盘坏U盘修复工具U盘只读不存的注册表U盘万能驱动1、本作品是由本人网上收集与网友交流电脑装机维护技术经验。

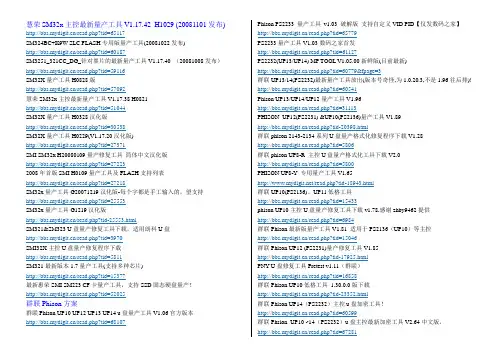

慧荣SM32x主控最新量产工具V1.17.42 H1029 (20081101发布) /read.php?tid=65117SM324BC+K9W SLC FLASH专用版量产工具(20081022发布)/read.php?tid=60187SM3251_321CC_DG_针对黑片的最新量产工具V1.17.40 （20081008发布）/read.php?tid=59116SM32X量产工具H0828版/read.php?tid=57092慧荣SM32x主控最新量产工具V1.17.38 H0821/read.php?tid=51044SM32X量产工具H0328汉化版/read.php?tid=30538SM32X量产工具H0229(V1.17.20汉化版)/read.php?tid=27371SMI SM32x H20080109量产修复工具简体中文汉化版/read.php?tid=272232008年首版SMI H0109量产工具及FLASH支持列表/read.php?tid=27218SM32x量产工具G2*******汉化版-每个字都是手工输入的，望支持/read.php?tid=25553SM32x量产工具G1219汉化版/read.php?tid-25553.htmlSM321&SM323 U盘量产修复工具下载，适用朗科U盘/read.php?tid=3970SMI32X主控U盘量产修复程序下载/read.php?tid=5811SM321最新版本1.7量产工具(支持多种芯片)/read.php?tid=15377最新惠荣SMI SM223 CF卡量产工具，支持SSD固态硬盘量产！/read.php?tid=52025群联Phison方案群联Phison UP10 UP12 UP13 UP14 u盘量产工具V1.06官方版本Phison PS2233 量产工具v1.03 破解版支持自定义VID PID【仅发数码之家】/read.php?tid=65779PS2233量产工具V1.03数码之家首发/read.php?tid=61127PS2232(UP13/UP14) MP TOOL V1.05.00新鲜版(目前最新)/read.php?tid=60779&fpage=3群联UP13/14(PS2232)最新量产工具放出(版本号奇怪,为1.0.20.3,不是1.96往后排)! /read.php?tid=60541Phison UP13/UP14/UP12量产工具V1.96/read.php?tid=31113PHISON UP12(PS2231) &UP10(PS2136)量产工具V1.89/read.php?tid-20398.html群联phison 2143-2134系列U盘量产格式化修复程序下载V1.28/read.php?tid=5806群联phison UP8-R 主控U盘量产格式化工具下载V2.0/read.php?tid=5800PHISON UP8-Y 专用量产工具V1.65/read.php?tid-18943.html群联UP10(PS2136)、UP11低格工具/read.php?tid=15433phison UP10主控U盘量产修复工具下载v1.78,感谢zhby9462提供/read.php?tid=6984群联Phison最新版量产工具V1.81 适用于PS2136（UP10）等主控/read.php?tid=15046群联Phison UP12 (PS2231)量产修复工具V1.85/read.php?tid-17925.htmlPNY U盘修复工具Pretest v1.11（群联）/read.php?tid=16858群联Phison UP10低格工具 1.30.0.0版下载/read.php?tid-23352.html群联Phison UP14（PS2232）主控u盘加密工具！/read.php?tid=60599群联Phsion UP10 ~14（PS2232）u盘主控最新加密工具V2.64中文版。

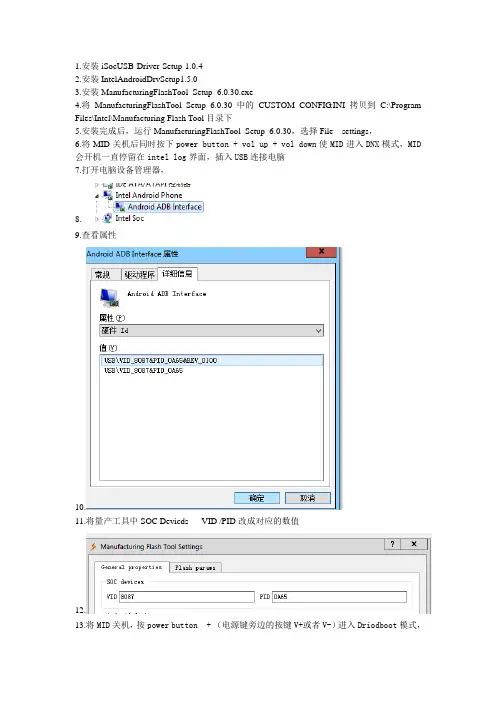

1.安装iSocUSB-Driver-Setup-1.0.4
2.安装IntelAndroidDrvSetup1.5.0
3.安装ManufacturingFlashTool_Setup_6.0.30.exe
4.将ManufacturingFlashTool_Setup_6.0.30中的CUSTOM_CONFIG.INI拷贝到C:\Program Files\Intel\Manufacturing Flash Tool目录下
5.安装完成后，运行ManufacturingFlashTool_Setup_
6.0.30，选择File---settings，
6.将MID关机后同时按下power button + vol up + vol down使MID进入DNX模式，MID 会开机一直停留在intel log界面，插入USB连接电脑
7.打开电脑设备管理器，
8.
9.查看属性
10.
11.将量产工具中SOC Devicds VID /PID改成对应的数值
12.
13.将MID关机，按power button + （电源键旁边的按键V+或者V-）进入Driodboot模式，
插入USB连接电脑
14.打开电脑设备管理器，
15.
16.查看属性信息信息
17.
18.将量产工具中Android devices VID /PID改成对应的数值
19.
20.将量产工具设置点击保存
21.
22.关闭量产工具
23.重新打开量产工具，选择烧录文件
24.MID 同时按下power button + vol up + vol down，看到intel log后，插入USB连接电脑，量产工具自动开始烧录。

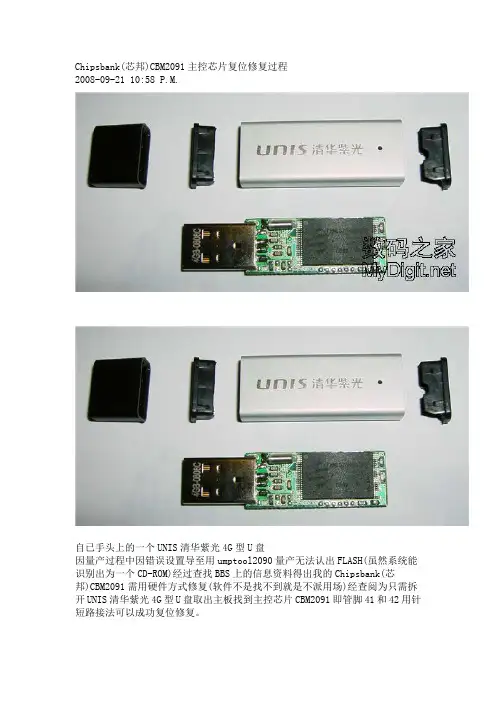

Chipsbank(芯邦)CBM2091主控芯片复位修复过程
2008-09-21 10:58 P.M.
自已手头上的一个UNIS清华紫光4G型U盘
因量产过程中因错误设置导至用umptool2090量产无法认出FLASH(虽然系统能识别出为一个CD-ROM)经过查找BBS上的信息资料得出我的Chipsbank(芯
邦)CBM2091需用硬件方式修复(软件不是找不到就是不派用场)经查阅为只需拆开UNIS清华紫光4G型U盘取出主板找到主控芯片CBM2091即管脚41和42用针短路接法可以成功复位修复。
流程如下:
一:拆开UNIS清华紫光4G型U盘,工具可用钟表螺丝刀里的一字1.4mm型打开靠USB端口的那一塑料卡套。
有机修经验的一定会很快而又完美无损的打开的吧
拆解UNIS清华紫光4G型U盘
二:找到主板上的主控芯片CBM2091看清方向即管脚第41脚和第42脚(看芯片正面的左下角有一个圆圈即第1脚从左至右至12管脚,接着逆时针方向数至41与42脚)
用针来修复主控芯片复位
Chipsbank(芯邦)CBM2091
三:用针把它插入41与42脚的中间即短接两管脚(注意在此操作时不能与电脑USB接上口)手保持住针头对主控芯片41与42脚的短接,再后电脑以打开了此量产工具界面时接上USB口。
量产工具能识别出来后即可放开41与42脚的针了。
第41与42脚的短接位置
复位后识别出的U盘
复位后识别出的U盘
四:用量产工具重新制作一下即可。
重。

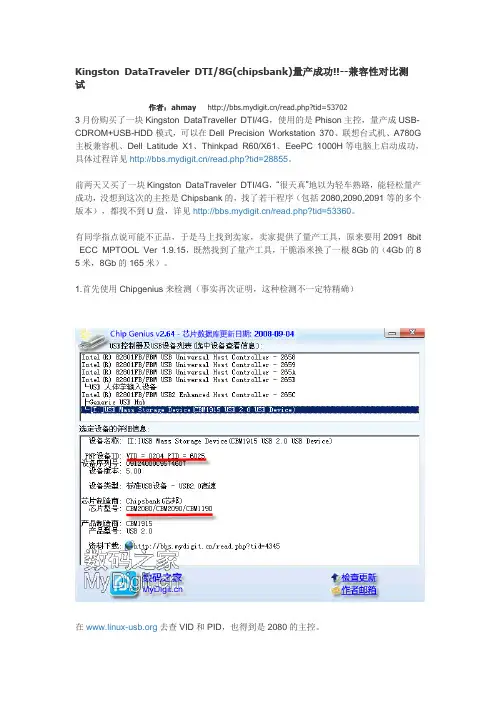

Kingston DataTraveler DTI/8G(chipsbank)量产成功!!--兼容性对比测试作者：ahmay /read.php?tid=537023月份购买了一块Kingston DataTraveller DTI/4G，使用的是Phison主控，量产成USB-CDROM+USB-HDD模式，可以在Dell Precision Workstation 370、联想台式机、A780G 主板兼容机、Dell Latitude X1、Thinkpad R60/X61、EeePC 1000H等电脑上启动成功，具体过程详见/read.php?tid=28855。
前两天又买了一块Kingston DataTraveler DTI/4G，“很天真”地以为轻车熟路，能轻松量产成功，没想到这次的主控是Chipsbank的，找了若干程序（包括2080,2090,2091等的多个版本），都找不到U盘，详见/read.php?tid=53360。
有同学指点说可能不正品，于是马上找到卖家，卖家提供了量产工具，原来要用2091 8bit ECC MPTOOL Ver 1.9.15，既然找到了量产工具，干脆添米换了一根8Gb的（4Gb的8 5米，8Gb的165米）。
1.首先使用Chipgenius来检测（事实再次证明，这种检测不一定特精确）在去查VID和PID，也得到是2080的主控。
3.但2091 8bit ECC MPTOOL 1.9.15可以认出。
4.查看属性的原始值如下：5.修改参数，主要是加入WINPE的ISO映像（注意要把影像拷贝到autorun目录下，否则是找不到的），有两个可执行程序，其实最终我用的是umptool2090_greater2.exe，我也搞不清这个程序和umptool2090.exe有什么区别（反正用一个做完之后，用另外一个看没做）6.“确定”后，按“全部开始”，量产成功后显示如下：7.这时，在“我的电脑”里，可以看到一个USB-CDROM和一个USB-HDD了。
伯乐电子MSP430F149最小系统板使用说明手册---V1.2版PCB配套说明2011-4感谢使用本产品！MSP430 系列是一个16 位的、具有精简指令集的、超低功耗的混合型单片机，在1996 年问世，由于它具有极低的功耗、丰富的片内外设和方便灵活的开发手段，已成为众多单片机系列中一颗耀眼的新星。
MSP430F149单片机是MSP430X1XX系列中性价比比较好的一款单片机，通过对MSP430F149的学习，相信你很快就能掌握MSP430系列单片机的知识。
第一章：硬件资源1.1实物图及功能概览：1.1.1焊接图片：1.1.2开发板硬件支持：名称型号说明主芯片MSP430F149 TI公司16位单片机电源芯片AMS1117 3.3V电源稳压芯片485通信MAX485 实现远距通讯1602液晶接口接插件液晶接口，并能实现对比度调节PS2接口接插件接标准PS2键盘温度传感器18B20 接入传感器即可单总线方式测温度E2PROM A T24C02 外部存储器芯片串口芯片MAX3232 串口电平转换,3.3V供电实时时钟芯片DS1302 可直接读取时间信息红外接收芯片HS0038B 一体化接收头，方便接收红外信号1.2本板资源功能概述：1、板载MSP430F149芯片2、提供32.768KHz和8MHz两种晶振连接方式3、3.3V稳压电源电路及电源开关4、采用电源及USB供电，并带输出电容5、板载TI标准JTAG接口（14针），支持硬件仿真和USB下载。
6、所有IO口（包括AD电源等）均引出。
7、8路彩色LED已上拉，并设置使能跳线。
8、随板赠送万能红外接收头，可用普通遥控器进行解码实验。
9、板上带有max3232电平转换芯片，可与电脑做串行通信实验。
10、引出串口1，LED指示通讯状态，实现MCU-PC通讯。
11.板载24C02,避免烧写flash等操作时意外擦除用户数据。
12.板上已接入温度电路，只需接入18b20即可实现温度测量。
产品名称Product name 密级Confidentiality level ChipsBank UMPTool 量产工具使用说明产品版本Product versionTotal 30 pages 共30页V1.2ChipsBank UMPTool 量产工具使用说明Prepared by Date 2010-7-8拟制日期Reviewed by Date 2010-7-8 评审人日期Approved by Date 2010-7-9批准日期Shenzhen Chipsbank Technologies Co. Ltd.深圳芯邦科技股份有限公司All rights reserved版权所有侵权必究Revision Record 修订记录Date Revision CR ID / Sec Change Description Author 日期Version Defect No. 修改描述作者修订ID 修改版本CR号章节2010-7-8 1.0 initial 初稿完成。
2010-7-8 1.1 按评审意见进行修改。
2010-12-9 1.2 更新内容到最新量产工具V5521版本。
Catalog 目录1软件运行环境 .......................................................................................................... . 7 2软件说明 ... .............................................................................................................. .. 7 2.1 软件安装 ... ........................................................................................................ .. 7 2.2 IC支持 ... .......................................................................................................... (8)2.2.1 主控支持列表 ... ........................................................................................... . 82.2.2 Flash支持列表... .......................................................................................... (8)2.3 软件使用 ... ........................................................................................................ .. 82.3.1 量产工具主界面... ......................................................................................... . 82.3.2 进入量产设置 ... ......................................................................................... .. 112.3.3 量产设置界面 ... ......................................................................................... .. 112.3.4 高级信息设置 ... ......................................................................................... .. 26Table List 表目录Table1 **表 ... ......................................................................... .错误！未定义书签。
表1 **表 ... .............................................................................. .错误！未定义书签。
Figure List 图目录图1 量产工具发布包解压后的目录截图 ... ............................................................ .. 7 图2 量产工具主界面... .......................................................................................... . 9图3 量产工具基本信息 ... .................................................................................... (9)图4 量产信息显示区... ....................................................................................... .. 10 图5 操作按钮区... ............................................................................................. (10)图6 版本信息显示区... ....................................................................................... .. 11 图7 密码登录框... ............................................................................................. (11)图8 量产设置界面 ... .......................................................................................... .. 12 图9 Flash设置... ................................................................................................ .. 12 图10 手动指定Flash类型... ............................................................................ (12)图11 扫描设置 ... ........................................................................................... (13)图12 高级扫描选项 ... ..................................................................................... .. 13 图13 低级扫描 ... ........................................................................................... (14)图14 低级扫描级别 ... ..................................................................................... .. 14 图15 智能扫描模式 ... ..................................................................................... .. 14 图16 格式化/老化 ... ....................................................................................... .. 15 图17 格式化类型 ... ....................................................................................... (15)图18 序列号设置 ... ....................................................................................... (16)图19 序列号生成方式... .................................................................................. .. 17 图20 递增序列号 ... ....................................................................................... (17)图21 启动盘类型 ... ....................................................................................... (18)图22 分区设置 ... ........................................................................................... (19)图23 分两个区 ... ........................................................................................... (19)图24 拷贝目录到分区... .................................................................................. .. 19 图25 选择目录 ... ........................................................................................... (20)图26 拷入文件镜象 ... ..................................................................................... .. 20 图27 容量/Bin设置 ... ..................................................................................... (21)图28 Bin... ....................................................................................................... . 21 图29 厂商设置 ... ........................................................................................... (23)图30 优化设置 ... ........................................................................................... (23)图31 优化模式1 ... ........................................................................................... . 23 图32 优化模式2 ... ........................................................................................... . 23 图33 LED设置... .............................................................................................. . 23 图34 其它设置 ... ........................................................................................... (24)图35 操作按钮区 ... ....................................................................................... (25)图36 勾选[显示其它设置]的量产设置界面 ... .................................................... . 25 图37 不勾选[显示其它设置]时量产设置界面... ................................................. . 26 图38 高级信息设置 ... ..................................................................................... .. 27 图39 轮回单元号与分区对应关系设置... .......................................................... . 27图 40 分区属性设置 ... ................................................................................. .. 28 图 41 扫描代码设置 ... ................................................................................. .. 28 图 42 烧录设备号模式量产工具主界面... ....................................................... . 29 图 43 烧录设备号成功后的界面 ... ............................................................... .. 29ChipsBank UMPTool 量产工具使用说明Keywords 关键词：CBM、Chipsbank、UMPTool、量产工具Abstract 摘要：List of abbreviations 缩略语清单：Abbreviations缩略语Full spelling 英文全名Chinese explanation 中文解释1 软件运行环境最低配置推荐配置内存：1G硬件要求内存：512M无软驱软件要求Win2K WinXP + sp32 软件说明2.1 软件安装。
