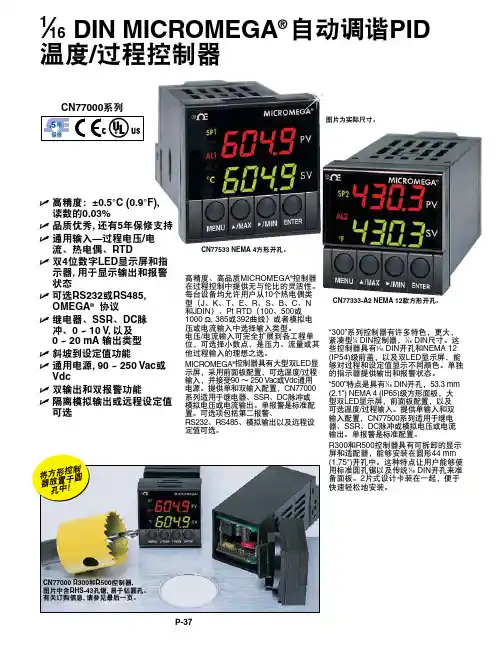

1⁄16 DIN MICROMEGA ®自动调谐PID温度/过程控制器U 高精度:±0.5°C (0.9°F), 读数的0.03% U品质优秀, 还有5年保修支持 U 通用输入—过程电压/电流、热电偶、RTD U 双4位数字LED 显示屏和指示器, 用于显示输出和报警状态 U 可选RS232或RS485, OMEGA ® 协议U 继电器、SSR 、DC 脉冲、0 ~ 10 V, 以及 0 ~ 20 mA 输出类型 U 斜坡到设定值功能 U 通用电源, 90 ~ 250 Vac 或Vdc U 双输出和双报警功能U 隔离模拟输出或远程设定值可选将方形控制器放置于圆孔中!高精度、高品质MICROMEGA ®控制器在过程控制中提供无与伦比的灵活性。
每台设备均允许用户从10个热电偶类型(J 、K 、T 、E 、R 、S 、B 、C 、N 和JDIN )、Pt RTD (100、500或1000 Ω, 385或392曲线)或者模拟电压或电流输入中选择输入类型。
电压/电流输入可完全扩展到各工程单位,可选择小数点,是压力、流量或其他过程输入的理想之选。
MICROMEGA ®控制器具有大型双LED 显示屏,采用前面板配置,可选温度/过程输入,并接受90 ~ 250 Vac 或Vdc 通用电源。
提供单和双输入配置,CN77000系列适用于继电器、SSR 、DC 脉冲或模拟电压或电流输出。
单报警是标准配置。
可选项包括第二报警、 RS232、RS485、模拟输出以及远程设定值可选。
“300”系列控制器有许多特色,更大,紧凑型1⁄4 DIN 控制器,1⁄16 DIN 尺寸。
迈科讯控制系统软件说明书V1.6迈科讯控制系统软件说明书V1.61、系统简介1.1 系统概述本文档是针对迈科讯公司开发的控制系统软件V1.6进行详细说明。
该软件是用于控制迈科讯的核心系统,具有高度可定制化和灵活性,适用于各种应用场景。
1.2 功能特点- 实时控制:能够实时监控和控制的运动,支持实时更新控制参数;- 任务调度:能够通过任务调度功能对进行多任务管理,并实现多任务优先级的调整;- 模块化设计:软件采用模块化设计,各个功能模块之间相互独立,易于扩展和维护;- 用户友好界面:提供直观简便的用户界面,操作便捷,易于上手;- 异常处理:具备异常情况的报警和处理机制,保证系统的稳定性和安全性。
2、系统安装2.1 环境要求- 操作系统:Windows 7 及以上版本;- 处理器:Intel Core i5 及以上;- 内存.8GB 及以上;- 硬盘空间.100GB 及以上。
2.2 安装步骤- 软件安装包,并解压缩到指定目录;- 双击运行安装程序,按照提示完成安装;- 配置系统环境变量,确保软件可执行文件路径正确。
3、系统配置3.1 连接- 将与控制主机通过合适的接口连接;- 打开软件,连接按钮,选择连接方式(USB、蓝牙、Wi-Fi),输入相应参数进行连接。
3.2 配置参数- 进入系统设置界面,对的基本参数进行配置,包括型号、尺寸、传感器配置等;- 针对具体应用场景,可进行灵活的参数调整,以达到最佳控制效果。
4、系统操作4.1 界面介绍- 主界面:显示实时状态、控制参数设置和任务管理等功能;- 菜单栏:提供系统设置、参数调整、任务管理等功能入口;- 控制面板:提供运动控制和任务调度等操作按钮。
4.2 控制- 运动控制:通过控制面板的运动按钮,可使实现前进、后退、转向等动作;- 速度调整:可通过界面提供的滑动条进行运动速度的调整;- 姿态控制:可通过控制面板的姿态按钮,实现的躯干和末端执行器的姿态调整。

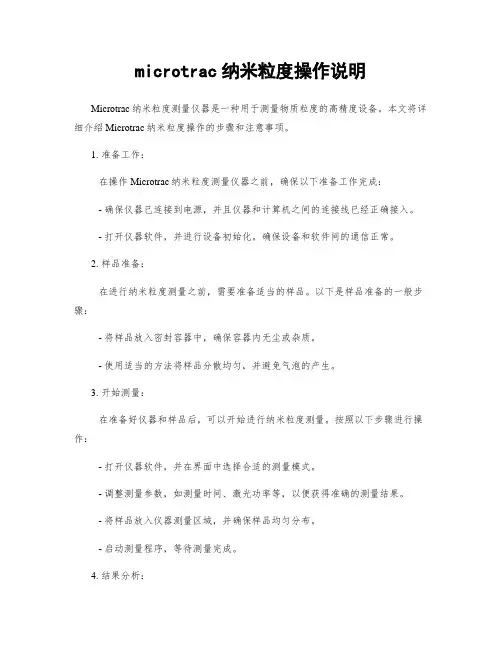

microtrac纳米粒度操作说明Microtrac纳米粒度测量仪器是一种用于测量物质粒度的高精度设备。
本文将详细介绍Microtrac纳米粒度操作的步骤和注意事项。
1. 准备工作:在操作Microtrac纳米粒度测量仪器之前,确保以下准备工作完成:- 确保仪器已连接到电源,并且仪器和计算机之间的连接线已经正确接入。
- 打开仪器软件,并进行设备初始化。
确保设备和软件间的通信正常。
2. 样品准备:在进行纳米粒度测量之前,需要准备适当的样品。
以下是样品准备的一般步骤:- 将样品放入密封容器中,确保容器内无尘或杂质。
- 使用适当的方法将样品分散均匀,并避免气泡的产生。
3. 开始测量:在准备好仪器和样品后,可以开始进行纳米粒度测量。
按照以下步骤进行操作:- 打开仪器软件,并在界面中选择合适的测量模式。
- 调整测量参数,如测量时间、激光功率等,以便获得准确的测量结果。
- 将样品放入仪器测量区域,并确保样品均匀分布。
- 启动测量程序,等待测量完成。
4. 结果分析:测量完成后,仪器将显示出样品的粒度分布结果。
在结果分析过程中,需要注意以下事项:- 观察结果图表,了解样品粒度的分布情况。
- 分析曲线的形状和峰值位置,以获得更详细的粒度分布信息。
- 可以将结果导出保存,以备后续分析和比较使用。
5. 清洁维护:在使用完Microtrac纳米粒度测量仪器后,需要进行清洁和维护,以确保仪器的正常运行和长期使用:- 关闭仪器和软件,并拔掉电源线。
- 清洁仪器表面和测量区域,使用适当的清洁剂或布料,避免磨损或损坏仪器。
- 定期检查和更换仪器的滤芯、激光器等易损件,以保证测量结果的准确性和可靠性。
希望以上Microtrac纳米粒度操作说明对您有所帮助。
如果您对其他方面有任何疑问,请随时向我们咨询。
概述MPC560xB/C系列32位微控制器(MCU)包含了飛思卡爾用于汽車車身電子應用的最新集成器件。
這款先進的、經濟高效的主機處理器內核充分利用了Power Architecture® 的優勢,例如處理功能、片上存儲、模擬功能、時鐘系統及處理複雜控制和診斷系統所需的一些其他特性。
此外,這些可擴展功能由生態系統提供支持,它包括軟件驅動、操作系統和配置代碼,以幫助您快速實施您的設計。
應用• 中央車身控制器• 網關控制器• 車身應用• 舒適性應用MPC560xB/C的主要特性包括CAN、LIN及在車身網絡中實施一系列 不同功能所需的其他外設:• FlexCAN模塊同時支持FIFO和郵箱數據 存儲,適合控制器區域網絡(CAN)網關 管理事件驅動的總線流量和周期性總線流量• LINFlex模塊提供完全自動化的局域互聯 網絡(LIN)消息管理,從而減少了CPU負載干預和消息延遲• eMIOS定時器在一個非常靈活的模塊中結合了多個計數器源,如輸入捕捉、輸出比較和PWM功能;PWM功能支持移相信號輸出,以提高電磁兼容性能(EMC)• 交互觸發單元(CTU)同步PWM輸出信號與模數轉換,進而實現非常準確的診斷和控制功能• 可擴展的e200z0內核支持向更高性能解決方案的移植• 可兼容產品系列確保能重複使用軟件和工具基礎架構Color Indicator Bar/Volume no.32位微控制器MPC560xB/C系列車身和網關應用MPC560xB/C結構圖Color Indicator Bar/Volume no.Freescale 和Freescale 標識是飛思卡爾半導體公司的商標。
所有其他產品或服務的名稱是各自所有者的財產。
Power Architecture 和 字標、Power 和 標識、以及相關標記是.許可的商標和服務標記。
©飛思卡爾半導體公司2009年版權所有。
文件編號:MPC560XBFAMFS REV 0選型指南產品型號溫度範圍特性封裝速度MPC5604B -40°C to 125°C 512K Flash 、3 CAN 、3 SPI 、4 LINFlex 、64K DataFlash ®EEPROM 、32K RAM 、16位 定時器(多達56通道),10位ADC (多達36通道)100LQFP144LQFP 高達64 MHz MPC5604C -40°C to 125°C 512K Flash 、6 CAN 、3 SPI 、4 LINFlex 、64K DataFlash ® EEPROM 、32K RAM 、16位 定時器(多達28通道),10位ADC (多達16通道)100LQFP 高達64 MHz MPC5603B -40°C to 125°C 384K Flash 、2 CAN 、3 SPI 、4 LINFlex 、64K DataFlash ® EEPROM 、28K RAM 、16位 定時器(多達 56通道),10位ADC (多達36通道)100LQFP 144LQFP 高達64 MHz MPC5603C -40°C to 125°C 384K Flash 、6 CAN 、3 SPI 、4 LINFlex 、64K DataFlash ® EEPROM 、32K RAM 、16位 定時器(多達28通道),10位 ADC (多達16通道)100LQFP 高達64 MHz MPC5602B -40°C to 125°C 256K Flash 、2 CAN 、2 SPI 、3 LINFlex 、64K DataFlash ® EEPROM 、24K RAM 、16位 定時器(多達56通道),10位ADC (多達36通道)100LQFP 144LQFP 高達64 MHz MPC5602C-40°C to 125°C256K Flash 、6 CAN 、3 SPI 、4 LINFlex 、64K DataFlash ® EEPROM 、32K RAM 、16位 定時器(多達28通道),10位ADC(多達16通道)100LQFP高達64 MHz開發工具包部件編號描述定價*xPC560BKIT144SJDP 母板—(P/N xPC56XXMB) + 迷你模塊 (P/N xPC560BADPT144)(焊接)• 工具包包括母板、迷你模塊和P&E wiggler • 迷你模塊/工具包有插槽式(約450美元)和焊接式(約350美元)兩個版本;最終生產版本將是焊接式• 迷你模塊可以單獨使用• 焊接MCU 的最終生產計劃用于Rev A 版硅片$360 美元xPC560BKIT100SJDP 母板—(P/N xPC56XXMB) + 迷你模塊 (P/N xPC560BADPT100)(焊接)• 工具包包括母板、迷你模塊和P&E wiggler • 迷你模塊有插槽式(約450美元)和焊接式(約350美元)兩個版本;最終生產版本將是焊接式• 迷你模塊可以單獨使用• 焊接MCU 的最終生產計劃用于Rev A 版硅片$350 美元xPC560BKIT208SJDP 母板—(P/N xPC56XXMB) + 迷你模塊 (P/N xPC560BADPT208)(焊接)• 工具包包括母板、迷你模塊和P&E wiggler • 迷你模塊/工具包有插槽式(約450美元)和焊接式(約350美元) 兩個版本;最終生產版本將是焊接式• 迷你模塊可以單獨使用• 焊接MCUs 的最終生產計劃用于Rev A 版硅片$350 美元MPC5604BDEMOMPC5604DEMO 板卡• 低成本板卡• USB 供電• CAN/LIN 收發器• I/O 接入• 串連到USB 轉換器$100 美元144LQFP 至208MAPBGA—Nexus 接入板適配器允許客戶以144 LQFP 封裝使用208 MAPBGA 允許客戶使用Nexus 2.0功能*製造商建議零售價。
microScan3 – EFI-pro 安全激光扫描仪所述产品microScan3 – EFI-pro制造商SICK AGErwin-Sick-Str.179183 Waldkirch, Germany德国法律信息本文档受版权保护。
其中涉及到的一切权利归西克公司所有。
只允许在版权法的范围内复制本文档的全部或部分内容。
未经西克公司的明确书面许可,不允许对文档进行修改、删减或翻译。
本文档所提及的商标为其各自所有者的资产。
© 西克公司版权所有。
•ODVA 是 ODVA, Inc. 的品牌•EtherNet/IP 是 ODVA, Inc. 的品牌•CIP 是 ODVA, Inc. 的品牌•CIP Safety 是 ODVA, Inc. 的品牌原始文档本文档为西克股份公司的原始文档。
2操作指南 | microScan3 – EFI-pro8021918/1L9Q/2023-08-14 | SICK如有更改,恕不另行通知内容内容1关于本文档的 (8)1.1本文件的功能 (8)1.2适用范围 (8)1.3本操作指南的目标群体 (8)1.4更多信息 (8)1.5图标和文档规范 (9)2安全信息 (10)2.1基本安全提示 (10)2.2规定用途 (11)2.3不当使用 (11)2.4网络安全 (12)2.5合格的安全人员 (12)3产品说明 (13)3.1通过 SICK Product ID 标识产品 (13)3.2设备概览 (13)3.3结构和功能 (14)3.4产品特性 (15)3.4.1变型 (15)3.4.2接口 (16)3.4.3系统插头 (16)3.4.4区域类型 (16)3.4.5区域组 (19)3.4.6监控情况 (20)3.4.7同步监控 (21)3.5应用示例 (22)4项目 (24)4.1机器制造商 (24)4.2机器的运营商 (24)4.3设计 (24)4.3.1防止干扰 (25)4.3.2避免无保护区域 (26)4.3.3安全激光扫描仪的响应时间 (28)4.3.4参考轮廓监控 (28)4.3.5监控情况切换的时间点 (30)4.3.6危险区域保护 (31)4.3.7危险点保护 (37)4.3.8访问保护 (40)4.3.9动态危险区域保护 (42)4.3.10窄巷道中的移动防护 (47)4.4与电气控制系统的连接 (54)4.4.1电磁兼容性 (54)8021918/1L9Q/2023-08-14 | SICK操作指南 | microScan3 – EFI-pro3如有更改,恕不另行通知内容4.4.2电压供给 (55)4.4.3USB 接口 (55)4.4.4控制输入端 (55)4.4.5EFI-pro (56)4.4.6重启联锁 (57)4.5集成到网络 (60)4.5.1网络服务和端口 (60)4.5.2将安全激光扫描仪集成到网络 (60)4.5.3程序集 (61)4.6检查方案 (63)4.6.1调试中和特殊情况下的检查规划 (63)4.6.2定期检查的规划 (64)4.6.3检查提示 (65)5装配 (68)5.1安全性 (68)5.2拆封 (68)5.3安装流程 (68)5.3.1更改系统插件位置 (70)5.3.2直接安装 (71)6电气安装 (73)6.1安全性 (73)6.2接口概览 (73)6.2.1microScan3 – EFI-pro (73)6.3接口配置 (74)6.3.1电压供给 (XD1) (74)6.3.2备用 FE 接口 (74)6.3.3网络,用于 EFI-pro,数据输出,配置和诊断 (XF1,XF2) (74)7系统配置 (76)7.1交货状态 (76)7.2Safety Designer 配置软件 (76)7.2.1安装 Safety Designer (76)7.2.2项目 (76)7.2.3用户界面 (77)7.2.4用户组 (77)7.2.5设定 (79)7.2.6配置 (79)7.2.7联网 (81)7.3概览 (81)7.3.1功能范围 (83)7.4网络设置 (84)7.4.1EFI-pro (84)7.5时间同步 (85)4操作指南 | microScan3 – EFI-pro8021918/1L9Q/2023-08-14 | SICK如有更改,恕不另行通知内容7.6读取配置 (85)7.7识别 (86)7.8协议设置 (87)7.8.1EFI-pro (87)7.9应用 (88)7.10监控平面 (89)7.10.1监控范围的参数 (89)7.10.2安全激光扫描仪的参数 (92)7.11轮廓参考区域 (93)7.12区域 (94)7.12.1使用区域编辑器 (95)7.12.2创建区域组模型 (98)7.12.3导入和导出区域组和区域 (98)7.12.4背景图片 (99)7.12.5区域编辑器的设置 (100)7.12.6借助坐标编辑区域 (100)7.12.7绘入无法监控的区域 (102)7.12.8定义全局几何形状 (102)7.12.9建议区域 (103)7.13输入和输出 (105)7.14监控事件 (107)7.14.1针对监控情况表格的设置 (107)7.14.2多个监控事件表格 (109)7.14.3监控情况设置 (109)7.14.4输入条件 (109)7.14.5关断路径 (109)7.14.6分配区域组 (110)7.14.7分配确定的关断行为 (110)7.14.8导入和导出监控事件表格 (111)7.15模拟 (112)7.16数据输出 (113)7.17传输 (114)7.18启动和停止安全功能 (115)7.19报告 (116)7.20服务 (117)7.20.1设备重启 (117)7.20.2EtherNet/IP (117)7.20.3出厂设置 (117)7.20.4管理密码 (118)7.20.5访问管理 (119)7.20.6光学镜头罩调整 (120)7.20.7比较配置 (120)8调试 (122)8.1安全 (122)8.2校准 (122)8021918/1L9Q/2023-08-14 | SICK操作指南 | microScan3 – EFI-pro5如有更改,恕不另行通知内容8.3接通 (123)8.4在调试和发生变化时检查 (124)9操作 (125)9.1安全性 (125)9.2定期检查 (125)9.3显示元件 (125)9.3.1LED状态 (125)9.3.2网络 LED (126)9.3.3利用显示屏的状态显示 (127)10维护 (131)10.1安全性 (131)10.2定期清洁 (131)10.3更换光学镜头罩 (132)10.4更换安全激光扫描仪 (134)10.4.1更换不带系统插件的安全激光扫描仪 (134)10.4.2完整更换安全激光扫描仪 (135)10.5更换系统插头 (135)10.6定期检查 (136)11故障排除 (137)11.1安全 (137)11.2利用显示屏的详细诊断 (137)11.3显示屏上的故障显示 (138)11.4利用 Safety Designer 诊断 (140)11.4.1数据记录器 (141)11.4.2事件历史 (142)11.4.3消息历史 (144)11.4.4输入/输出状态 (144)12停机 (146)12.1废物处理 (146)13技术数据 (147)13.1变型概览 (147)13.2版本号和功能范围 (147)13.3数据表 (148)13.3.1microScan3 – EFI-pro (148)13.4响应时间 (154)13.5扫描范围 (155)13.6网络中的数据交换 (160)13.6.1程序集 (160)13.7尺寸图 (168)14订购信息 (169)14.1供货范围 (169)6操作指南 | microScan3 – EFI-pro8021918/1L9Q/2023-08-14 | SICK如有更改,恕不另行通知内容14.2订购信息 (169)15备件 (170)15.1不带系统插件的安全激光扫描仪 (170)15.2系统插头 (170)15.3更多备件 (170)16附件 (171)16.1用于碰撞保护的配件 (171)16.2其他配件 (171)17术语表 (172)18附件 (175)18.1合规性和证书 (175)18.1.1符合歐盟聲明 (175)18.1.2符合英國聲明 (175)18.2关于标准的注意事项 (175)18.3初次试运行和试运行核对表 (177)18.4保护设备不受相邻系统影响的安装方式 (177)19图片目录 (181)20表格目录 (183)8021918/1L9Q/2023-08-14 | SICK操作指南 | microScan3 – EFI-pro7如有更改,恕不另行通知1 关于本文档的1关于本文档的1.1本文件的功能本操作指南中包含了安全激光扫描仪生命周期中必需的各项信息。

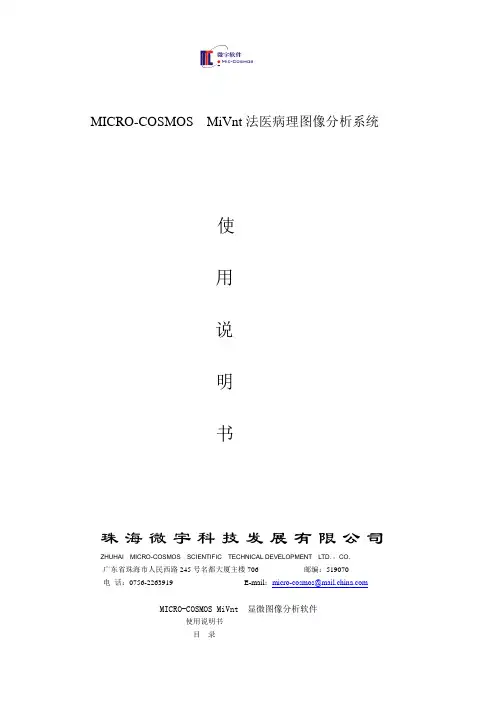

MICRO-COSMOS MiVnt法医病理图像分析系统使用说明书珠海微宇科技发展有限公司ZHUHAI MICRO-COSMOS SCIENTIFIC TECHNICAL DEVELOPMENT LTD.,CO.广东省珠海市人民西路245号名都大厦主楼706 邮编:519070电话:0756-******* E-mail:micro-cosmos@MICRO-COSMOS MiVnt 显微图像分析软件使用说明书目录第一章概述……………………………………………………………………………………1.1软件能完成哪些工作…………………………………………1.2软件的主要特点…………………………………………………………1.3软件主要处理与分析功能…………………………………………………1.4软件系统结构………………………………………………………………第二章图像输入与输出……………………………………………………………………2.1图像输入………………………………………………………………………………2.2图像输出………………………………………………………………………………第三章分析区域选取………………………………………………………………………3.1魔杖区域选取工具…………………………………………………………………3.2椭圆形区域选取工具………………………………………………………………3.3矩形区域选取工具…………………………………………………………………3.4任意形(套索)区域选取工具……………………………………………………3.5圆形区域修正工具…………………………………………………………………3.6方形区域修正工具…………………………………………………………………第四章分析区域处理………………………………………………………………………4.1分析区域反选………………………………………………………………………4.2分析区域消除………………………………………………………………………4.3分析区域边界圆滑…………………………………………………………………4.4分析区域自由变换…………………………………………………………………4.5非区域裁剪…………………………………………………………………………第五章图像处理……………………………………………………………………………5.1图像几何变换………………………………………………………………………5.2图像处理……………………………………………………………………………第六章分析目标选取………………………………………………………………………6.1分析目标选取………………………………………………………………………6.2分析目标颜色设置…………………………………………………………………第七章分析目标处理………………………………………………………………………7.1分析目标区处理……………………………………………………………………7.2分析目标边界………………………………………………………………………7.3分析目标删除………………………………………………………………………7.4分析目标轮廓………………………………………………………………………7.5分析目标骨架………………………………………………………………………7.6分析目标转换………………………………………………………………………7.7分析目标孔洞填充…………………………………………………………………第八章目标分析……………………………………………………………………………8.1直接分析……………………………………………………………………………8.2自动切分分析………………………………………………………………………8.3含孔自动分析………………………………………………………………………8.4目标编号……………………………………………………………………………8.5单目标观察分析……………………………………………………………………8.6视场观察分析………………………………………………………………………8.7分析数据存盘………………………………………………………………………8.8分类统计分析………………………………………………………………………第九章样本分析报告………………………………………………………………………9.1文件操作……………………………………………………………………………9.2样本数据分析………………………………………………………………………9.3报告观察……………………………………………………………………………9.4报告编辑……………………………………………………………………………第十章几何参数测量………………………………………………………………………10.1点位置测量工具……………………………………………………………………10.2直线参数测量工具…………………………………………………………………10.3圆形几何参数测量工具……………………………………………………………10.4矩形参数测量工具…………………………………………………………………10.5角度参数测量工具…………………………………………………………………10.6测量工具颜色调整…………………………………………………………………10.7标记图像溶合………………………………………………………………………10.8形成标记图像………………………………………………………………………10.9测量图像清除………………………………………………………………………10.10测量结果打印………………………………………………………………………第十一章系统工具…………………………………………………………………………11.1区域选取工具………………………………………………………………………11.2绘图工具……………………………………………………………………………11.3测量工具……………………………………………………………………………11.4图像几何变换工具…………………………………………………………………11.5目标工具……………………………………………………………………………11.6几何参数测量工具…………………………………………………………………11.7主工具条工具………………………………………………………………………第十二章系统参数设置……………………………………………………………………12.1落射光分析…………………………………………………………………………12.2透射光分析…………………………………………………………………………12.3系统测量尺寸标定…………………………………………………………………12.4采集图像尺寸设置……………………………………………………12.5分析参数设置………………………………………………………………………12.6自动处理及分析步骤设定…………………………………………………………第十三章图像处理与分析实例……………………………………………………………………… …13.1彩色目标选取……………………………………………………………13.2组织细胞抽取……………………………………………………………附录1个体参数………………………………………………………………………附录2统计参数………………………………………………………………………第一章概述感谢使用MICRO-COSMOS MiVnt法医病理图像分析软件系统!该系统是在多年科研实践基础上开发出来的24位真彩色通用图像检测与分析软件。
本文由fih1991贡献量产工具操作说明(兼容 6208A&;6208E&;8208)PDF 文件使用 "pdfFactory Pro" 试用版本创建 目1录安装说明 ............................................................................. ...........................................1 1.1 1.2 启动量产工具 ............................................................................. ............................. 1 退出量产工具 ............................................................................. .. (2)2操作说明 ............................................................................. ...........................................2 2.1 量产界面说明: ........................................................................... ........................... 2 2.2 量产设置界面说明:............................................................................ ................... 5 2.2.1 闪存设置说明: ........................................................................... ...................... 6 2.2.2 格式化扫描级别设置说明: ........................................................................... ... 6 2.2.3 ECC 开放设置说明: ........................................................................... .............. 7 2.2.4 仅扫描坏坏设置说明.............................................................................. ............ 7 2.2.5 块设置及disenable R/W: .......................................................................... ....... 8 2.2.6 产品信息设置说明:............................................................................ .............. 9 2.2.7 普通分区设置说明: ........................................................................... ........... 10 2.2.8 加密盘设置说明:............................................................................ .............. 11 2.2.9 启动盘设置说明:............................................................................ .............. 11 2.2.10 自动播放盘设置说明: .................................................................................. 12 2.2.10.1 U盘自动播放文件(ISO)制作说明: .............................................. 12 2.2.10.2 量产工具下 U盘自动播放制作说明: ............................................... 12 2.2.11 闪存分类说明:..........................................................................17 2.2.12 工厂设置说明:.............................................................................. .. (18)3常见问题 ............................................................................. .. (20)说明:如果有出入之处请以实际量产工具为准。
迈科讯六轴机器人控制系统深圳市迈科讯科技有限公司版本:V2.02日期:2014年 2月 13日目录第一章系统概述 (5)1.1 系统概述 . ........................................................................................................................... 5 1.2 产品检查及型号说明 . . (5)1.3 技术指标及硬件尺寸 . ....................................................................................................... 6 1.4控制器安装尺寸 . ................................................................................................................ 7 第二章系统连接 ......................................................................................................... 8 2.1 控制器接口定义 . ............................................................................................................... 8 2.2 扩展IO 连接 ................................................................................................................... 14 2.2.1 RIO外形及规格说明 ............................................................................................ 14 2.3 示教盒 . .............................................................................................................................17 2.4变位机控制线路 . .............................................................................................................. 18 2.5其他外围设备 . .................................................................................................................. 19 第三章调试说明 ....................................................................................................... 20 3.1 调试确认 . . (20)3.2 驱动器参数基本设置 . ..................................................................................................... 21 3.3系统坐标系说明 . .............................................................................................................. 22 3.3.1 关节坐标系 . .......................................................................................................... 22 3.3.2 直角坐标系 . .......................................................................................................... 22 3.3.3 世界坐标 . .............................................................................................................. 24 3.3.4 工具坐标 . .............................................................................................................. 24 3.3.4.1 工具坐标系的方向 . ........................................................................................... 25 3.3.4.2 工具坐标系的移动 . ........................................................................................... 25 3.3.5 工件坐标 . .............................................................................................................. 26 3.4 系统操作指南 . .. (27)3.4.1 页面选择区 . (27)3.4.2 参数设定 . (28)3.4.2.1 操作员登录设置 . (29)3.4.2.2 系统登录设置 . (29)3.4.2.3 机械参数设置 . (30)3.4.3上电试运行各轴电机 . (33)3.4.4 零点设置 . (35)3.4.5 编码器设置 . (35)3.4.6 工具设置 . (36)3.4.7 标题设置 . (36)3.4.8 调机设置 . (37)3.4.9 其它设置 . (38)3.4.9.1 程序设计语言设置 . (38)3.4.9.2 起始角度(HOME 设置 ................................................................................ 38 第四章程序设计 ....................................................................................................... 40 4.1点位教导 . ..........................................................................................................................404.1.1示教速度 . ............................................................................................................... 40 4.1.2示教模式 . ............................................................................................................... 40 4.1.3寸动 . ....................................................................................................................... 40 4.1.4示教区 . ................................................................................................................... 41 4.2 程序编写 . .........................................................................................................................44 4.2.1程序设计 . ...............................................................................................................44 4.2.2 程序示例 . ..............................................................................................................48 4.2.3 运行程序 . ..............................................................................................................49 4.2.4 单步运行程序 . ......................................................................................................50 4.2.5 使用快捷键 . ..........................................................................................................51 4.3 启动和关闭系统 . ............................................................................................................. 53 4.3.1 启动模拟 . .............................................................................................................. 53 4.3.2启动系统 . ............................................................................................................... 53 4.3.3报警信息 . ............................................................................................................... 54 4.3.4 IO 监控 . .................................................................................................................. 54 4.3.4.1 IO 监控 . (54)4.3.4.2 模拟量输出调试 . (55)4.3.4.3 IO控制 . (55)4.4 状态栏 . ............................................................................................................................. 56 4.5 程序工艺 . .........................................................................................................................57 4.5.1 程序启动模式设置 . ..............................................................................................57 4.5.2 程序通用 IO 设置 . ................................................................................................59 4.5.3 报警监控设置 . ......................................................................................................60 4.5.4 预约工艺设置 . ......................................................................................................60 4.5.5 起始姿态检测 . ......................................................................................................61 4.5.6 单步运行设置 . ......................................................................................................62 4.6 焊接工艺 . ......................................................................................................................... 62 4.6.1 焊接基本功能设置 . .............................................................................................. 62 4.6.2 焊接工艺参数设置 . .............................................................................................. 63 4.6.3 焊接程序设计示例 . .............................................................................................. 64 4.7 码垛工艺 . .........................................................................................................................65 4.8 喷涂工艺 . ......................................................................................................................... 70 4.9 扩展轴控制(变位机 . ................................................................................................. 70 第五章附录 ............................................................................................................... 73 5.1 附录 1(伺服驱动器连接图 . ...................................................................................... 73 5.1.1山洋伺服驱动器 . ................................................................................................... 73 5.1.2三菱伺服驱动器 . ................................................................................................... 74 5.1.3松下伺服驱动器 . ................................................................................................... 75 5.1.4台达伺服驱动器 . ................................................................................................... 76 5.1.5迈信伺服驱动器 . ................................................................................................... 77 5.1.6多摩川伺服驱动器 . ............................................................................................... 78 5.1.7富士伺服驱动器 . ................................................................................................... 79 5.1.8安川伺服驱动器 . ................................................................................................... 80 5.2 附录 2(绝对式编码器配线图 . . (81)5.2.1山洋驱动器绝对式编码器配线图 ........................................................................ 81 5.2.2三菱驱动器绝对式编码器配线图 ........................................................................ 82 5.2.3松下驱动器绝对式编码器配线图 ........................................................................ 83 5.2.4台达驱动器绝对式编码器配线图 ........................................................................ 84 5.2.5迈信驱动器绝对式编码器配线图 ........................................................................ 85 5.2.6多摩川驱动器绝对式编码器配线图 .................................................................... 86 5.2.7富士驱动器绝对式编码器配线图 ........................................................................ 87 5.2.8安川驱动器绝对式编码器配线图 (88)第一章系统概述1.1 系统概述迈科讯机器人控制系统是深圳市迈科讯科技有限公司采用高级语言采用高级编程语言 Visual C++ 6.0开发的通用的六轴机器人控制软件 , 此控制系统具有界面美观、操作方便、功能齐全、性能稳定的人机操作接口和控制特点。
最新的量产工具Micov MW6208E&8208最新量产工具v1.0.5.2及方案性能发展简括20081223迈科微MXT6208、MXT8208最新量产工具UdTools v1.0.4.9 UdTools1.0.4.6迈科微MW6208A\\6208E\\8208量产软件08.10.29更新MXT6208 MXT8208量产工具UdTools1.0.4.6_20081010UdTools1.0. 4.5_20080910时代民芯MXT8208/6208E 量产工具UdTools1.0.4.0B_20080714(目前最新)Ameco时代民芯 MXT8208 量产工具UdTools1.0.3.8_20080611(最新版本)MXT8208 UdTools.release1.0.3.7最新量产工具时代民芯MXTronics MXT8208量产工具release1.0.3.6I_0512 时代民芯MXTronics方案6208最新量产工具1.0.3.6I_0512最新时代民芯6208方案UdTools1.0.2.9_20080412MW6208量产修复工具UdTools1.0.2.9[20080325]最新超强U盘方案AMECO MW6208量产修复工具下载MW6208方案U盘量产修复工具V2.0&FLASH支持列表下载[目前最新20070730]MW6208方案U盘量产修复工具V2.0下载[20070818]MXT6208_20070911 v2.0 量产修复工具下载MXT6208_20071102 v2.0 量产修复工具下载MXT6208 U盘量产工具MPT ool-V2.0 20071110MW6208方案U盘量产修复工具V2.0下载[20071113]MXT6208 量产修复工具下载_20071128 v2.0MW6208量产修复工具MPT ool_V2.0 20071220MXT6208A MPTool-20071220 -0107版本量产朗科Netac方案朗科NT2033CMS主控量产工具朗科NT2033BMS 量产工具 v2.0A朗科2033CMS扩容工具朗科NT2033CMS主控Flash清空工具朗科nt2033cms量产工具20070706(1.0.2.20)新朗科U盘量产工具1.0.8.4破解版朗科Netac U盘量产工具全功能版(新破解版!第2波放出!)我想iCreate方案T5188新版量产工具PDx16 Ver1.54-ISP台晶T5188新版量产工具PDx16 v1.51(原iCreate5188)icreate i5188量产软件PDx16 v1.5B5i5128量产修复工具PDX16 v1.34最新版/数码之家首发iCreate5122方案U盘量产工具下载V1.06iCreate 5122方案U盘量产修复工具下载V1.08iCreate 5062LQ主控U盘量产工具下载iCreate5128量产修复工具 PDx16 V1.32 [200711最新版]i5128量产修复工具v1.31bicreate 5128l 量产工具程序下载V1.18iCreate5128主控量产工具1.17bU盘量产工具 i5128 PD V1.16版本i5128量产工具PD V1.15B版本iCreate5122/5128方案U盘量产修复工具PDx16最新版V1.14B3iCreate5128 方案U盘量产工具下载V1.08iCreate i5128量产修复工具PDx16 V1.3B1最新版下载i5128最新量产工具扩充版V1.08B3U盘量产工具 i5128升级版PD V1.05B1i5128量产工具升级版PD V1.04iCreate5128主控量产工具扩充特别版2007iCreate i5127量产升级工具PD V1.08(可升级FLASH)iCreate i5062方案U盘修复量产工具中文版V3.27iCreate i5062方案U盘修复量产工具下载V3.20iCreate 5060/5062-ZD主控U盘量产工具下载V2.20(适合早期U盘)i5062方案U盘管理工具V2.0(清华紫光老U盘)iCreate 5062主控U盘量产修复工具下载V3.38iCreate 5062量产工具PDX8V3.38汉化版iCreate i5068主控量产检测工具下载V3.11ICREATE iFormat V1.32瀚邦OTI方案OTI2168&6828方案U盘量产工具PTMD2.9.0.11DOTI2168&6828方案U盘量产修复工具V2.855OTI6808 主控U盘量产修复工具下载V1.30(附FLASH清空程序)OTI 1905 sd卡量产修复工具V1.05OTI 1901 MMC卡量产修复工具OTI 2126主控芯片多合一读卡器量产工具及资料其它U盘方案TC58NC6686G1F量产工具下载(MyDigit首发,勿转帖)AP192 ptool v2.50_TESTC*Core CCM3110量产工具下载MPT v2.4betaKingSpec UD6809电路图/FLASH支持列表/量产工具MPTOOL V1.3.3eu201 080828 MP量产工具V2.06台湾邑福(efortune)eu201量产工具 EF_MP080712MPT 2.1.u005 Demo 080606MPT V2.1.0010_080519重大发现!eFortune eU201F量产修复工具V2.05、贴片图和电路图新U盘主控量产工具C*Core CCM3108 MPT v2.151Lexar IC-FC1700-TF-AF Boot and Format Utility 3.0RiCHIP F203 UtilityPP2202量产修复程序v3.11MP2202方案U盘修复工具下载V1.032U盘X2202方案修复工具下载V1.33ARK3143主控U盘量产修复工具软件V1.3NC1116方案U盘修复量产工具下载V1.00NC1119方案U盘修复量产工具下载东芝Toshiba u3盘升级修复工具V1.055Toshiba主控芯片金士顿u盘量产工具?(附U3 Customizer下载) TRUMPION T3551的U盘量产修复工具下载(可修清华普天的U盘)UDK2008方案U盘量产修复工具HSMPTool V1.0D[20070709] UDK2008主控方案资料说明/支持FLASH列表/量产修复工具下载(在二楼)上传一个很少见的U盘量产工具AB8028主控 V1.01爱国者迷你王II代(极速型)U盘格式化工具下载V2.0aigo智慧棒85倍速格式化工具M5634主控U盘量产修复工具下载V2.1U盘主控M5651-ST-MPtool修复工具贴一个台电U盘的修复工具ARK方案U盘格式化修复工具V1.4版NC0909 A1_V2.17_06113兔子量产修复工具宇瞻微笑碟AH320量产工具下载再发一个u盘的量产工具龙盘 trumpburn 主控芯片不好找呀Prolific PL-2515...PL-2518 UFD Utilityaigo miniKing格式化工具U盘存储相关工具U盘制作启动盘工具,不是Uformat,功能超多(FlashBoot)检测U盘是否被扩容的工具:UWriteTest比ATTO更好的U盘测速软件HDBENCH功能强大的U盘闪存的测试工具CardTest1.2,可测扩容,速度......AU6368主控多合一读卡器故障图解&驱动低格工具下载芯邦CBM3080SD卡MMC卡量产工具及相关资料_用读卡器就可以做OTI 1901 MMC卡量产修复工具U盘、存储卡格式化工具SDFormatter V2.0下载(Panasonic SD卡格式化软件)HP磁盘格式化工具完整破解版v2.06可以解决无法格式化的HP U盘格式化工具HP U盘格式化工具检验版V2.2MMC卡修复软件-MMCmedic格式化工具下载存储卡修复软件下载,可修复MMC SD XD CF卡等SD卡格式化软件_ sdformat-v2002台电系列U盘格式化修复工具Urescue V1.024U盘批量格式化工具ZTEIC中兴通讯Key盘格式化工具v1.6及说明文件宇赡U盘的一个格式化工具 Formatter_2611爱国者智慧棒高速格式化工具v3.0.1.10好用的新版U盘启动制作工具-惠普格式化工具v2.20-带98的io.sysU盘、存储卡类电路图JMF602 SSD固态硬盘PCB SCH电路图发几个群联Phison UP14(PS2232)主控的资料PHISON UP14/PS2232原理电路图GENESYS GL827多合一读卡器电路图UT165 最新电路原理图SSS6677BX U盘原理图SK6621 SD2.0电路图、PCB图及Datasheet.AU6980/6981/6982GDL电路图UT163-LQ4/UT165-L48电路原理图SM324BC+SS500A指纹U盘电路原理图及FLASH支持列表擎泰方案SK6281 U盘电路原理图USBest UT335主控多合一读卡器电路图USBest UT367多功能读卡器电路图UT161电路原理图UP8主控U盘电路原理图Kingston DataTraveller(PS2134主控)U盘电路图SD读卡器AU6331主控电路原理图及资料/驱动下载OTI 6808、6828主控U盘电路图OTI 2168电路原理图安国AU9384主控U盘电路图,PDF格式安国AU9380方案U盘电路图安国AU6980/6981/6982GHL U盘电路原理图CBM2072 U盘电路原理图芯邦CBM2080原理图芯邦CBM2090电路原理图(单片)芯邦CBM2076+SW6888指纹U盘电路原理图CBM3080 MINI SD卡电路原理图CBM3080电路原理图及生产资料CBM4080的相关资料(电路原理图,FLASH LIST,DataSheet)CBM2090/2091电路原理图及生产资料pp2201方案U盘电路图1114主控U盘电路图下载AU9384(5)方案U盘电路图分享Icreat 5062原理图iCreate i5128 U盘电路原理图iCreate5122/ i5128 U盘电路图SM321AC主控U盘电路原理图SM321BB主控U盘电路原理图SD卡+U盘双通道电路图下载Phison方案(PS800X主控)SD2.0 SD卡电路原理图SK6612(SD1.1主控) SD卡原理图双头龙(SD卡+U盘)电路原理图(SMI SM332方案)INIC-1611移动硬盘外接盒的原理移动硬盘盒电路图CF卡电路原理图(SM222_TQFP128)。
版本号:20210824产品手册深圳市麦克迪科技有限公司 MI K D高精度数字源表分析软件目录产品简介 (1)产品特点 (2)适用仪器 (3)功能介绍 (4)运行环境 (5)联系我们 (6)产品简介 M I KD 软件主要针对的是一线基础类测试项目,协助一线测试工程师解决日常测试需求。
并解决仪器不能实时记录和保存测试数据,以及长时间测试和实时捕捉异常信号,自定义测试报告,提供智能数学运算,远程控制测试,以及自定义信号输出,自定义电压电流输出等功能短板而开发的实用型上位机软件。
●可远程进行单台数字源表控制,方便用户任意时间、任意地点的操作。
●可连续长时间输出测试,也可以设置输出次数,间隔电压。
●自动保存所有测试数据,可以查看和分析历史数据。
●提供6种测量模式选择。
其他模式可定制。
●提供双向扫描输出功能。
可以对产品进行IV 曲线分析。
●可以定制开发远程多台数字源表控制系统。
●可定制“输出测试报告”功能。
●可以定制“IV 曲线视频回放”功能模块。
●被测终端可以是具有USB程控接口的数字源表,其他接口需要定制开发。
●提供用户测试数据报表分析定制功能。
●兼容国产和进口等部分品牌。
●M I KD 所有软件购买正式版后均终身免费使用,并提供一年的免费售后服务。
以及提供一年的同版本免费功能升级服务。
图3.1产品特点图3.2-1高精度数字源表适用设备●实时数据测试 ●历史数据●电压列表输出扫描测试设置高级功能运算电流列表输出●测试报告(定制)视频回放(定制)8大功能模块图3.2-2高精度数字源表图3.3软件主界面硬件连接激活界面点击“管理许可证”,选择许可证(LIC 格式文件),触发激活,软件激活成功,可以开始采集数据。
如图3.4所示。
图3.4软件激活界面软件主界面图3.5功能(一)实时数据测试功能软件根据工程师设置好的电压,电流指标参数,控制仪器对产品实时供电测试。
也可以远程控制启停,并可以查看实时电压,电流数据表和波形图。
本文由fih1991贡献量产工具操作说明(兼容 6208A&;6208E&;8208)PDF 文件使用 "pdfFactory Pro" 试用版本创建 目1录安装说明 ............................................................................. ...........................................1 1.1 1.2 启动量产工具 ............................................................................. ............................. 1 退出量产工具 ............................................................................. .. (2)2操作说明 ............................................................................. ...........................................2 2.1 量产界面说明: ........................................................................... ........................... 2 2.2 量产设置界面说明:............................................................................ ................... 5 2.2.1 闪存设置说明: ........................................................................... ...................... 6 2.2.2 格式化扫描级别设置说明: ........................................................................... ... 6 2.2.3 ECC 开放设置说明: ........................................................................... .............. 7 2.2.4 仅扫描坏坏设置说明.............................................................................. ............ 7 2.2.5 块设置及disenable R/W: .......................................................................... ....... 8 2.2.6 产品信息设置说明:............................................................................ .............. 9 2.2.7 普通分区设置说明: ........................................................................... ........... 10 2.2.8 加密盘设置说明:............................................................................ .............. 11 2.2.9 启动盘设置说明:............................................................................ .............. 11 2.2.10 自动播放盘设置说明: .................................................................................. 12 2.2.10.1 U盘自动播放文件(ISO)制作说明: .............................................. 12 2.2.10.2 量产工具下 U盘自动播放制作说明: ............................................... 12 2.2.11 闪存分类说明:..........................................................................17 2.2.12 工厂设置说明:.............................................................................. .. (18)3常见问题 ............................................................................. .. (20)说明:如果有出入之处请以实际量产工具为准。
iPDF 文件使用 "pdfFactory Pro" 试用版本创建 1安装说明量产工具无需安装,可直接点击EXE文件运行1.1启动量产工具量产工具相关文件如图 1 所示:图1量产工具相关文件其中,UDTools 为主程序。
双击面,如图 2 所示。
即启动量产工具,进入量产工具界图2 量产工具界面1PDF 文件使用 "pdfFactory Pro" 试用版本创建 1.2退出量产工具点击启动界面上的按钮,会弹出对话框,如图 3 所示,如若真的要退,否则,点,或者点击功能卡片区的其他卡片出量产工具点按钮切换到别的功能界面。
图3退出信息框2操作说明下面介绍如何操作量产工具,以及有关信息的设置。
2.1量产界面说明量产工具的启动界面,也就是量产界面,共分为六大功能区,如图 4 所示。
标题栏显示程序名称和版本号菜单栏量产U盘部分信息显示区进度条及息显示栏操作按钮区盘符按钮图4量产界面功能区2PDF 文件使用 "pdfFactory Pro" 试用版本创建 标题栏:标题栏显示量产工具的程序名称和版本号。
量产 U 盘部分信息显示区:显示正在量产的U盘的部分主要信息,方便在量产的过程中查看对照。
盘符按钮区:当插入U盘时会在盘符按钮区的相应位置显示对应的盘符。
点击盘符按钮可以开始或终止该盘的量产进程。
进度条及信息显示栏:当插入U盘时会在信息显示栏显示该盘的相关信息, Flash 如片数、类型、Flash ID号等。
当进行量产时会显示进度信息和量产提示信息。
一次量产过程可以同时量产16个盘,为了醒目区分各个盘的进度,分别用不同颜色相间显示进度条。
操作按钮区:用于开始或终止所有盘的量产进程和查看本使用手册。
以及用于在不同功能窗口之间进行切换。
当插入 U 盘时会在盘符按钮区的相应位置显示对应的盘符,在信息显示栏显示该盘的相关信息,如 Flash 片数、类型、Flash ID 号等。
在量产U盘部分信息显示区,也会显示相应的U 盘信息。
如果,插入多个U盘,则显示最后插入的U盘的信息。
如图5所示。
图 5 插入 Flash后的界面左键单击某个盘符按钮可以开始该盘的量产进程,左键双击盘符按键关闭量产进程。
点击“全部开始”或“全部停止”按钮可以开始或终止所有盘的量产进程,如图6和图 7 所示。
图6 停止单个量产进程PDF 文件使用 "pdfFactory Pro" 试用版本创建 图7 停止所有量产进程右键单击量产进度条可以查看U盘量产后的信息,用于查看U盘当时量产的设置信息。
如图8图 8 量产后 U盘信息查看右键单击盘符可单独弹出某个U盘,当进行量产时会显示进度信息和量产提示信息。
一次量产过程可以同时量产多个,最多16个。
如图 9 所示。
图9 量产过程中量产完毕,显示如图10所示。
4PDF 文件使用 "pdfFactory Pro" 试用版本创建 图10 量产完毕菜单栏:用于切换不同应用功能区。
2.2 量产设置界面说明每个批次的闪存盘在量产前都可能要进行量产信息的设置。
量产工具会保存所有设置信息,对于同一批次的闪存盘,即使重新启动量产工具,都不需要再次进行量产信息的设置,量产设置里所有参数更改后要点“应用”后,设置有效。
点击菜单栏的进入量产信息设置界面,如图11所示:图11信息设置界面PDF 文件使用 "pdfFactory Pro" 试用版本创建 2.2.1 闪存设置说明:闪存设置:量产前请检查闪存盘所贴 Flash 的类型,片数等,一般来说量产工具可以自动侦测到这些参数。
但也有部分例外,例如:量产工具未列入的 Flash 对于第一种情况,目前只能通过手工选择闪存类型和片数的方法。
先选择“禁止自动选择”,然后可以在“闪存类型”栏选择所要的闪存类型,“闪存数”栏选择正确的片数,在如图12 所示。
图12选择禁止自动选择注意一片双 die 的 Flash,对应的闪存数为2。
重新插入闪存盘即可进行量产。
对于第二种情况,请将样片提供给我们,我们会在最快一个工作日内提供更新的量产工具。
2.2.2 格式化扫描级别设置说明:格式化扫描级别设置:格式化扫描级别一共10个级别和高级格式化闪存。
根据不同的 Flash,以及不同的量产要求,选择不同的格式化模式,如图13 所示。
图13格式化模式在选择好格式化模式后,如果同时选择了仅扫描坏块,则只对闪存坏块数进行扫描,并给出总的块数和坏块数,但不会将其量产为一个真正可用的盘。
级别0:仅适应原装正片,直接建立文件系统级别1:超快速扫描,针对较好的FLASH 级别2:快速扫描,针对较好的FLASH PDF 文件使用 "pdfFactory Pro" 试用版本创建 3 2级别4:低级格式化,扫描模式1 级别5:低级格式化,扫描模式1+扫描模式2 级别6,级别7,级别8主要针对6208A量产4K PAGE FLASH时使用注意:6208A 量产 50NM FLASH 时,只有级别六,级别七,级别八有效,6208E 和8208则对所有级别有效级别9 特殊扫描暂时无效2.2.3 ECC 开放设置说明:ECC 一般情况下,是不开放的,如需开放,则也可选择开放字节个数,如图 14 所示。
