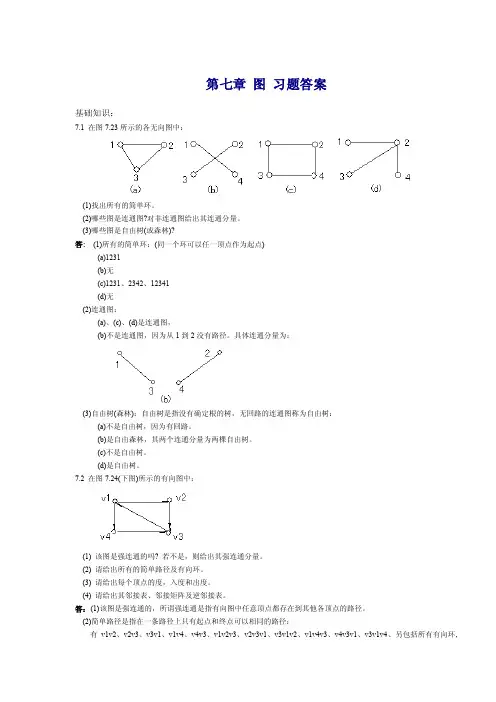

第七章图习题答案基础知识：7.1 在图7.23所示的各无向图中：(1)找出所有的简单环。
(2)哪些图是连通图?对非连通图给出其连通分量。
(3)哪些图是自由树(或森林)?答:(1)所有的简单环：(同一个环可以任一顶点作为起点)(a)1231(b)无(c)1231、2342、12341(d)无(2)连通图：(a)、(c)、(d)是连通图，(b)不是连通图，因为从1到2没有路径。
具体连通分量为：(3)自由树(森林)：自由树是指没有确定根的树，无回路的连通图称为自由树：(a)不是自由树，因为有回路。
(b)是自由森林，其两个连通分量为两棵自由树。
(c)不是自由树。
(d)是自由树。
7.2 在图7.24(下图)所示的有向图中：(1) 该图是强连通的吗? 若不是，则给出其强连通分量。
(2) 请给出所有的简单路径及有向环。
(3) 请给出每个顶点的度，入度和出度。
(4) 请给出其邻接表、邻接矩阵及逆邻接表。
答：(1)该图是强连通的，所谓强连通是指有向图中任意顶点都存在到其他各顶点的路径。
(2)简单路径是指在一条路径上只有起点和终点可以相同的路径：有v1v2、v2v3、v3v1、v1v4、v4v3、v1v2v3、v2v3v1、v3v1v2、v1v4v3、v4v3v1、v3v1v4、另包括所有有向环,有向环如下：v1v2v3v1、v1v4v3v1(这两个有向环可以任一顶点作为起点和终点)(3)每个顶点的度、入度和出度：D(v1)=3ID(v1)=1OD(v1)=2D(v2)=2 ID(v2)=1OD(v2)=1D(v3)=3 ID(v3)=2OD(v3)=1D(v4)=2 ID(v4)=1OD(v4)=1(4)邻接表：(注意边表中邻接点域的值是顶点的序号，这里顶点的序号是顶点的下标值-1) vertex firstedge next┌─┬─┐┌─┬─┐┌─┬─┐0│v1│─→│ 1│─→│ 3│∧│├─┼─┤├─┼─┤└─┴─┘1│v2│─→│ 2│∧│├─┼─┤├─┼─┤2│v3│─→│ 0│∧│├─┼─┤├─┼─┤3│v4│─→│ 2│∧│└─┴─┘└─┴─┘逆邻接表：┌─┬─┐┌─┬─┐0│v1│─→│ 2│∧│├─┼─┤├─┼─┤1│v2│─→│ 0│∧│├─┼─┤├─┼─┤┌─┬─┐2│v3│─→│ 1│─→│ 3│∧│├─┼─┤├─┼─┤└─┴─┘3│v4│─→│ 0│∧│└─┴─┘└─┴─┘邻接矩阵：0 1 0 10 0 1 01 0 0 00 0 1 07.3 假设图的顶点是A,B...，请根据下述的邻接矩阵画出相应的无向图或有向图。
第七章图（参考答案）7．1（1）邻接矩阵中非零元素的个数的一半为无向图的边数；（2）A[i][j]= =0为顶点，I 和j无边，否则j和j有边相通；（3）任一顶点I的度是第I行非0元素的个数。
7．2（1）任一顶点间均有通路，故是强连通；（2）简单路径V4 V3 V1 V2;（3）0 1 ∞ 1∞ 0 1 ∞1 ∞ 0 ∞∞∞ 1 0邻接矩阵邻接表（2）从顶点4开始的DFS序列：V5,V3,V4,V6,V2,V1（3）从顶点4开始的BFS序列：V4,V5,V3,V6,V1,V27．4（1）①adjlisttp g; vtxptr i,j; //全程变量② void dfs(vtxptr x)//从顶点x开始深度优先遍历图g。
在遍历中若发现顶点j，则说明顶点i和j间有路径。
{ visited[x]=1; //置访问标记if (y= =j){ found=1;exit(0);}//有通路，退出else { p=g[x].firstarc;//找x的第一邻接点while (p!=null){ k=p->adjvex;if （!visited[k]）dfs(k);p=p->nextarc;//下一邻接点}}③ void connect_DFS (adjlisttp g)//基于图的深度优先遍历策略，本算法判断一邻接表为存储结构的图g种，是否存在顶点i //到顶点j的路径。
设 1<=i ,j<=n,i<>j.{ visited[1..n]=0;found=0;scanf (&i,&j);dfs (i);if (found) printf （” 顶点”,i,”和顶点”,j,”有路径”）；else printf （” 顶点”,i,”和顶点”,j,”无路径”）；}// void connect_DFS(2)宽度优先遍历全程变量，调用函数与（1）相同，下面仅写宽度优先遍历部分。
数据结构简答题第⼀章绪论1、数据结构是⼀门研究什么的学科？数据结构是⼀门研究⾮数值计算的程序设计问题中，计算机操作对象及对象间的关系和施加于对象的操作等的学科。
2、数据存储结构有哪⼏种类型？存储结构可分为顺序存储、链式存储、索引存储和散列存储。
3、数据逻辑结构包括哪⼏种类型？逻辑结构包括线性结构和⾮线性结构。
更细分的话可以说，逻辑结构包括集合、线性结构（线性表、栈、队列等）、树形结构和⽹状结构。
4、数据结构与数据类型有什么区别？答：数据结构这⼀术语有两种含义，⼀是作为⼀门课的名称，⼆是作为⼀个科学的概念，⽬前尚⽆公认定义，⼀般认为，数据结构包括三个⽅⾯数据的逻辑结构，数据的存储结构，数据的运算。
⽽数据类型是值的集合和操作的集合，可以看做是已实现了的数据结构，后者是前者的⼀种简化情况。
5、数据类型和抽象数据类型是如何定义的？⼆者有何相同和不同之处？抽象数据类型的主要特点是什么？使⽤抽象数据类型的主要好处是什么？数据类型和抽象数据类型是如何定义的？⼆者有何相同和不同之处？抽象数据类型的主要特点是什么？使⽤抽象数据类型的主要好处是什么？答：数据类型是程序设计语⾔中的⼀个概念，数据类型是值的集合和操作的集合，可以看做是已实现了的数据结构抽象数据类型指⼀个数学模型及定义在该模型上的⼀组操作。
抽象的意义在于数据类型的数学抽象特性。
抽象数据类型的定义仅取决于它的逻辑特性，⽽与其在计算机内部如何表⽰与实现⽆关。
⽆论其内部如何变化。
只要它的数学特性不变就不影响它的外部使⽤。
抽象数据类型和数据类型实质上是⼀个概念，但是抽象数据类型的范围更⼴，它已不再局限于机器已定义和实现的数据类型，还包括⽤户在设计软件系统时⾃⾏定义的数据类型。
使⽤抽象数据类型定义的软件模块含定义，表⽰和实现三部分，封装在⼀起，对⽤户透明(提供接⼝)，⽽不必了解实现细节。
6、名词解释数据：是对客观事物的符号表⽰，在计算机科学中指所有能输⼊到计算机并能被计算机程序处理的符号总称。

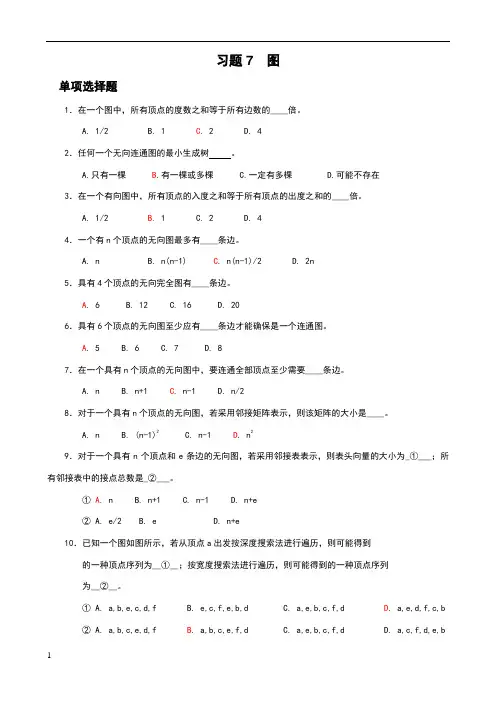

习题7 图单项选择题1．在一个图中，所有顶点的度数之和等于所有边数的____倍。
A. 1/2B. 1C. 2D. 42．任何一个无向连通图的最小生成树。
A.只有一棵B.有一棵或多棵C.一定有多棵D.可能不存在3．在一个有向图中，所有顶点的入度之和等于所有顶点的出度之和的____倍。
A. 1/2B. 1C. 2D. 44．一个有n个顶点的无向图最多有____条边。
A. nB. n(n-1)C. n(n-1)/2D. 2n5．具有4个顶点的无向完全图有____条边。
A. 6B. 12C. 16D. 206．具有6个顶点的无向图至少应有____条边才能确保是一个连通图。
A. 5B. 6C. 7D. 87．在一个具有n个顶点的无向图中，要连通全部顶点至少需要____条边。
A. nB. n+1C. n-1D. n/28．对于一个具有n个顶点的无向图，若采用邻接矩阵表示，则该矩阵的大小是____。
A. nB. (n-1)2C. n-1D. n29．对于一个具有n个顶点和e条边的无向图，若采用邻接表表示，则表头向量的大小为_①___；所有邻接表中的接点总数是_②___。
①A. n B. n+1 C. n-1 D. n+e② A. e/2 B. e D. n+e10．已知一个图如图所示，若从顶点a出发按深度搜索法进行遍历，则可能得到的一种顶点序列为__①__；按宽度搜索法进行遍历，则可能得到的一种顶点序列为__②__。
① A. a,b,e,c,d,f B. e,c,f,e,b,d C. a,e,b,c,f,d D. a,e,d,f,c,b② A. a,b,c,e,d,f B. a,b,c,e,f,d C. a,e,b,c,f,d D. a,c,f,d,e,b图一个无向图11．已知一有向图的邻接表存储结构如图所示。
⑴根据有向图的深度优先遍历算法，从顶点v1出发，所得到的顶点序列是____。
A. v1,v2,v3,v5,v4B. v1,v2,v3,v4,v5C. v1,v3,v4,v5,v2D. v1,v4,v3,v5,v2⑵根据有向图的宽度优先遍历算法，从顶点v1出发，所得到的顶点序列是____。
第7章图二.判断题部分答案解释如下。
2. 不一定是连通图，可能有若干连通分量 11. 对称矩阵可存储上（下）三角矩阵14．只有有向完全图的邻接矩阵是对称的 16. 邻接矩阵中元素值可以存储权值21. 只有无向连通图才有生成树 22. 最小生成树不唯一，但最小生成树上权值之和相等26. 是自由树，即根结点不确定35. 对有向无环图，拓扑排序成功；否则，图中有环，不能说算法不适合。
42. AOV网是用顶点代表活动，弧表示活动间的优先关系的有向图,叫顶点表示活动的网。
45. 能求出关键路径的AOE网一定是有向无环图46. 只有该关键活动为各关键路径所共有，且减少它尚不能改变关键路径的前提下，才可缩短工期。
48．按着定义，AOE网中关键路径是从“源点”到“汇点”路径长度最长的路径。
自然，关键路径上活动的时间延长多少，整个工程的时间也就随之延长多少。
三．填空题1.有n个顶点，n-1条边的无向连通图2.有向图的极大强连通子图3. 生成树9. 2(n-1) 10. N-1 11. n-1 12. n 13. N-1 14. n15. N16. 3 17. 2（N-1） 18. 度出度 19. 第I列非零元素个数 20.n 2e21.(1)查找顶点的邻接点的过程 (2)O(n+e) (3)O(n+e) (4)访问顶点的顺序不同 (5)队列和栈22. 深度优先 23.宽度优先遍历 24.队列25.因未给出存储结构，答案不唯一。
本题按邻接表存储结构，邻接点按字典序排列。
25题（1） 25题（2） 26.普里姆（prim ）算法和克鲁斯卡尔（Kruskal ）算法 27.克鲁斯卡尔28.边稠密 边稀疏 29. O(eloge ） 边稀疏 30.O(n 2） O(eloge) 31.(1）（V i ，V j ）边上的权值 都大的数 （2）1 负值 （3）为负 边32.(1)n-1 (2)普里姆 (3)最小生成树 33.不存在环 34.递增 负值 35.16036.O(n 2） 37. 50，经过中间顶点④ 38. 75 39.O(n+e ）40.(1）活动 （2）活动间的优先关系 （3）事件 （4）活动 边上的权代表活动持续时间41.关键路径 42.（1）某项活动以自己为先决条件 （2）荒谬 （3）死循环 43.（1）零 （2）V k 度减1，若V k 入度己减到零，则V k 顶点入栈 （3）环44.（1）p<>nil (2)visited[v]=true (3)p=g[v].firstarc (4)p=p^.nextarc45.(1)g[0].vexdata=v (2)g[j].firstin (3)g[j].firstin (4)g[i].firstout (5)g[i].firstout (6)p^.vexj (7)g[i].firstout (8)p:=p^.nexti (9)p<>nil (10)p^.vexj=j(11)firstadj(g,v 0) (12)not visited[w] (13)nextadj(g,v 0,w)46.(1)0 (2)j (3)i (4)0 (5)indegree[i]==0 (6)[vex][i] (7)k==1 (8)indegree[i]==047.(1)p^.link:=ch[u ].head (2)ch[u ].head:=p (3)top<>0 (4)j:=top (5)top:=ch[j].count(6)t:=t^.link48.（1）V1 V4 V3 V6 V2 V5(尽管图以邻接表为存储结构，但因没规定邻接点的排列，所以结果是不唯一的。
第七章图习题1 单项选择题1、图中有关路径的定义是（）。
A、由顶点和相邻顶点序偶构成的边所形成的序列B、由不同顶点所形成的序列C、由不同边所形成的序列D、上述定义都不对2、设无向图的顶点个数为n，则该图最多有（）条边。
A、n– 1B、n (n– 1)/2C、n (n+1)/2D、n23、一个n个顶点的连通无向图，其边的个数至少为（）。
A、n– 1B、nC、n+1D、n log n4、下面结构中最适于表示稀疏无向图的是（）。
A、邻接矩阵B、逆邻接表C、邻接多重表D、十字链表5、下列哪一种图的邻接矩阵是对称矩阵？（）A、有向图B、无向图C、AOV网D、AOE网6、当一个有N个顶点的图用邻接矩阵A表示时，顶点V i的度是（）。
A、第j列所有元素之和B、第i行所有元素之和C、不确定D、第j列所有元素之和+第i行所有元素之和7、下面哪一方法可以判断出一个有向图是否有环（回路）（）。
A、深度优先遍历B、拓扑排序C、求最短路径D、求关键路径8、在图采用邻接表存储时，求最小生成树的Prim 算法的时间复杂度为( )。
A、O(n)B、O(n+e)C、O(n2)D、O(n3)9、求解最短路径的Floyd算法的时间复杂度为( )。
A、O(n)B、O(n+e)C、O(n2)D、O(n3)10、已知有向图G=(V, E)，其中V={v1, v2, v3, v4, v5, v6, v7}，E={<v1,v2>, <v1,v3>, <v1,v4>, <v2,v5>, <v3,v5>, <v3,v6>, <v4,v6>, <v5,v7>, <v6,v7>}, G的拓扑序列是（）。
A、v1,v3,v4,v6,v2,v5,v7B、v1,v3,v2,v6,v4,v5,v7C 、v 1,v ,v 4,v 5,v 2,v 6,v 7D 、v 1,v 2,v 5,v 3,v 4,v 6,v 711、在用邻接表表示图时，拓扑排序算法时间复杂度为( )。
