电路分析—二阶电路

二阶有源低通滤波电路的设计与分析有源滤波电路是一种灵活、可靠和性能卓越的滤波器，广泛用于通信、控制和测量等领域。

本文介绍了实现二阶有源低通滤波器的基本原理，并通过计算机仿真分析了设计过程中遇到的一些问题。

一、二阶有源低通滤波器原理有源低通滤波器是一种混合型滤波器，它具有电容和电感耦合之间的耦合，从而实现了低通特性。

其基本原理是，将输入信号分别经过两个放大器，然后将放大器的输出信号反馈到电容的两个端，进而形成一个闭环系统，以构成一个连续反馈低通滤波器，达到滤波的目的。

二、有源低通滤波器的设计有源低通滤波器的设计有三个要考虑的重要参数，包括滤波器的频率特性，输入阻抗和输出阻抗。

1.滤波器频率特性：有源低通滤波器的基本频率特性可以使用Bessel函数表示。

它的特性截止频率可以用“截止频率Hz”表示。

同时，有源低通滤波器也具有频带宽和延迟特性，可以用“频带宽Hz”和“延迟时间ms”来表示。

2.输入阻抗：有源低通滤波器的输入阻抗为电子放大器的输入阻抗，由电子放大器的输入元件的参数决定，一般是50欧姆或大于50欧姆的阻抗。

3.输出阻抗：有源低通滤波器的输出阻抗取决于电子放大器的输出元件的参数，输出阻抗一般为几千欧姆以上。

三、计算机仿真分析由于有源低通滤波器的设计过程非常复杂，需要考虑很多参数，因此通常采用计算机仿真技术进行分析研究，以便验证设计方案的正确性。

在计算机仿真的分析过程中，首先要确定滤波器的输入信号的频率、幅度和相位，并计算出滤波器的输出信号特性，如频率、幅度和相位等，然后将实验结果与理论预测结果进行对比，以验证滤波器的设计方案是否正确。

四、结论有源低通滤波器是一种灵活、可靠和性能卓越的滤波器，它具有良好的性能特性，广泛应用于通信、控制和测量等领域。

其设计方案中，需要考虑多个参数，使用计算机仿真技术可以有效验证设计的正确性，也可以大大提高滤波器的性能。

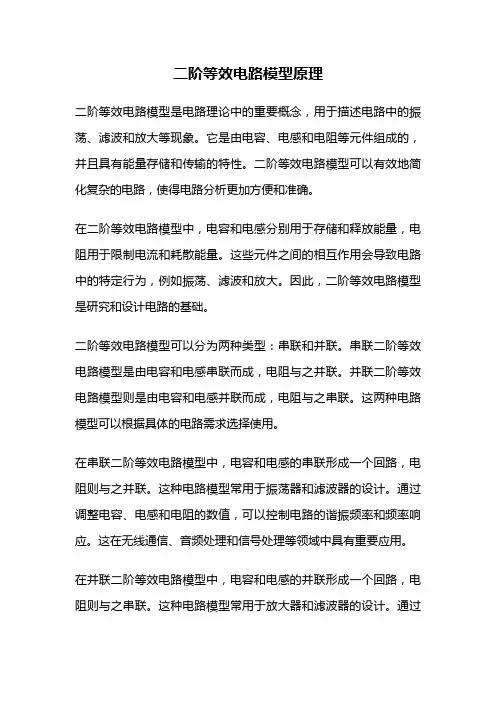

二阶等效电路模型原理二阶等效电路模型是电路理论中的重要概念，用于描述电路中的振荡、滤波和放大等现象。

它是由电容、电感和电阻等元件组成的，并且具有能量存储和传输的特性。

二阶等效电路模型可以有效地简化复杂的电路，使得电路分析更加方便和准确。

在二阶等效电路模型中，电容和电感分别用于存储和释放能量，电阻用于限制电流和耗散能量。

这些元件之间的相互作用会导致电路中的特定行为，例如振荡、滤波和放大。

因此，二阶等效电路模型是研究和设计电路的基础。

二阶等效电路模型可以分为两种类型：串联和并联。

串联二阶等效电路模型是由电容和电感串联而成，电阻与之并联。

并联二阶等效电路模型则是由电容和电感并联而成，电阻与之串联。

这两种电路模型可以根据具体的电路需求选择使用。

在串联二阶等效电路模型中，电容和电感的串联形成一个回路，电阻则与之并联。

这种电路模型常用于振荡器和滤波器的设计。

通过调整电容、电感和电阻的数值，可以控制电路的谐振频率和频率响应。

这在无线通信、音频处理和信号处理等领域中具有重要应用。

在并联二阶等效电路模型中，电容和电感的并联形成一个回路，电阻则与之串联。

这种电路模型常用于放大器和滤波器的设计。

通过调整电容、电感和电阻的数值，可以控制电路的放大倍数和频率响应。

这在音频放大、射频放大和信号处理等领域中具有重要应用。

二阶等效电路模型的基本原理是基于电流和电压的守恒定律以及电容和电感的特性。

通过对电路进行等效，可以得到一个简化的电路模型，从而更方便地进行分析和设计。

这种简化的电路模型可以保留电路的关键特性，同时减少了复杂性和计算量。

在实际电路设计中，二阶等效电路模型是非常有用的工具。

它可以帮助工程师理解电路的行为和性能，并进行优化和改进。

同时，二阶等效电路模型也为电路仿真和测试提供了基础，可以预测电路的性能并验证设计的正确性。

二阶等效电路模型是电路理论中的重要概念，可以帮助工程师理解和设计复杂的电路。

通过对电容、电感和电阻等元件的等效，可以简化电路分析和设计过程，提高工作效率和准确性。

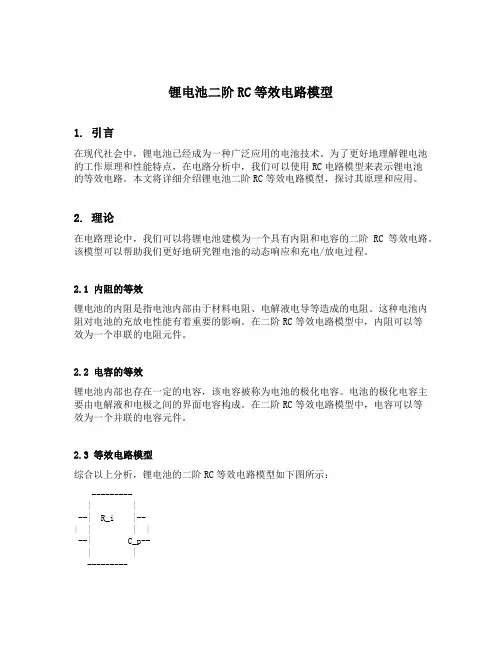

锂电池二阶RC等效电路模型1. 引言在现代社会中，锂电池已经成为一种广泛应用的电池技术。

为了更好地理解锂电池的工作原理和性能特点，在电路分析中，我们可以使用RC电路模型来表示锂电池的等效电路。

本文将详细介绍锂电池二阶RC等效电路模型，探讨其原理和应用。

2. 理论在电路理论中，我们可以将锂电池建模为一个具有内阻和电容的二阶RC等效电路。

该模型可以帮助我们更好地研究锂电池的动态响应和充电/放电过程。

2.1 内阻的等效锂电池的内阻是指电池内部由于材料电阻、电解液电导等造成的电阻。

这种电池内阻对电池的充放电性能有着重要的影响。

在二阶RC等效电路模型中，内阻可以等效为一个串联的电阻元件。

2.2 电容的等效锂电池内部也存在一定的电容，该电容被称为电池的极化电容。

电池的极化电容主要由电解液和电极之间的界面电容构成。

在二阶RC等效电路模型中，电容可以等效为一个并联的电容元件。

2.3 等效电路模型综合以上分析，锂电池的二阶RC等效电路模型如下图所示：---------| |--| R_i |--| | | |--| C_p--| |---------其中，Ri代表电池的内阻，Cp代表电池的极化电容。

3. 应用锂电池二阶RC等效电路模型在很多实际应用中都有着重要的作用。

下面将介绍一些相关的应用场景。

3.1 锂电池充放电过程通过锂电池二阶RC等效电路模型，我们可以分析锂电池的充放电过程。

充电时，电池的内阻会导致电池的电压下降，电容则会对充电速度起到一定的影响。

放电时，电池的内阻会导致电池的电压上升，电容则会影响电池的放电时间。

通过分析电池的充放电过程，可以帮助我们更好地设计电池管理系统和优化电池的使用效果。

3.2 电池容量测试锂电池的容量是指电池能够存储的电荷量，是衡量电池性能的重要指标之一。

通过锂电池二阶RC等效电路模型，我们可以利用简单的电路测量方法来估计电池的容量。

通过测量电池的放电时间和电压变化情况，可以得到电池的容量估计值。

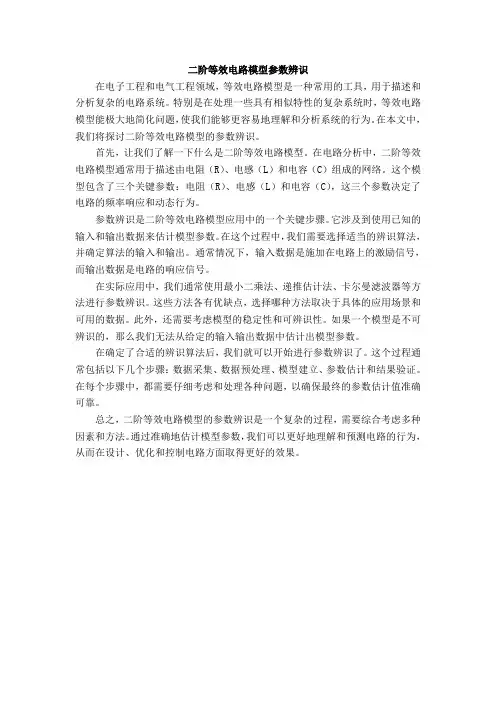

二阶等效电路模型参数辨识在电子工程和电气工程领域，等效电路模型是一种常用的工具，用于描述和分析复杂的电路系统。

特别是在处理一些具有相似特性的复杂系统时，等效电路模型能极大地简化问题，使我们能够更容易地理解和分析系统的行为。

在本文中，我们将探讨二阶等效电路模型的参数辨识。

首先，让我们了解一下什么是二阶等效电路模型。

在电路分析中，二阶等效电路模型通常用于描述由电阻（R）、电感（L）和电容（C）组成的网络。

这个模型包含了三个关键参数：电阻（R）、电感（L）和电容（C），这三个参数决定了电路的频率响应和动态行为。

参数辨识是二阶等效电路模型应用中的一个关键步骤。

它涉及到使用已知的输入和输出数据来估计模型参数。

在这个过程中，我们需要选择适当的辨识算法，并确定算法的输入和输出。

通常情况下，输入数据是施加在电路上的激励信号，而输出数据是电路的响应信号。

在实际应用中，我们通常使用最小二乘法、递推估计法、卡尔曼滤波器等方法进行参数辨识。

这些方法各有优缺点，选择哪种方法取决于具体的应用场景和可用的数据。

此外，还需要考虑模型的稳定性和可辨识性。

如果一个模型是不可辨识的，那么我们无法从给定的输入输出数据中估计出模型参数。

在确定了合适的辨识算法后，我们就可以开始进行参数辨识了。

这个过程通常包括以下几个步骤：数据采集、数据预处理、模型建立、参数估计和结果验证。

在每个步骤中，都需要仔细考虑和处理各种问题，以确保最终的参数估计值准确可靠。

总之，二阶等效电路模型的参数辨识是一个复杂的过程，需要综合考虑多种因素和方法。

通过准确地估计模型参数，我们可以更好地理解和预测电路的行为，从而在设计、优化和控制电路方面取得更好的效果。

二阶等效电路模型原理引言：在电路分析中，为了简化复杂电路的分析和计算，通常会采用等效电路模型来代替实际电路。

二阶等效电路模型是一种常用的电路模型，它可以有效地描述具有二阶响应特性的电路。

本文将介绍二阶等效电路模型的原理及其应用。

一、等效电路模型的概念等效电路模型是指将一个复杂的电路用一个简单的电路来代替，使得这个简单的电路能够以相同的输入和输出特性来模拟原电路。

等效电路模型的建立可以简化电路分析和计算的复杂性，提高分析的效率。

二、二阶等效电路模型的原理二阶等效电路模型是一种能够描述具有二阶响应特性的电路模型。

在实际电路中，很多电路的响应特性可以近似地表示为一个二阶系统。

二阶等效电路模型由电感、电容、电阻等基本元件组成，通过合理选择元件参数可以模拟出实际电路的响应特性。

1. 二阶等效电路模型的组成二阶等效电路模型通常由一个电感、一个电容、一个电阻和一个输入源组成。

电感和电容分别代表电路的惯性和存储特性，电阻代表电路的耗散特性，输入源则用来提供激励信号。

2. 二阶等效电路模型的特性二阶等效电路模型具有二阶系统的特性，包括共振频率、带宽、阻尼比等。

通过调节元件参数可以改变这些特性，从而实现对电路响应的控制。

三、二阶等效电路模型的应用二阶等效电路模型在电路分析和设计中具有广泛的应用。

以下是二阶等效电路模型的几个常见应用场景：1. 滤波器设计二阶等效电路模型可以用来设计各种滤波器，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

通过调节元件参数可以控制滤波器的通频带宽、截止频率和阻带带宽等特性。

2. 振荡器设计二阶等效电路模型可以用来设计振荡器，包括正弦波振荡器、方波振荡器和脉冲振荡器等。

通过调节元件参数和输入源可以控制振荡器的频率和振幅。

3. 信号处理二阶等效电路模型可以用来处理信号，包括信号的放大、滤波、调制和解调等。

通过调节元件参数可以控制信号的增益、频率响应和相位响应等特性。

结论：二阶等效电路模型是一种常用的电路模型，它可以有效地描述具有二阶响应特性的电路。

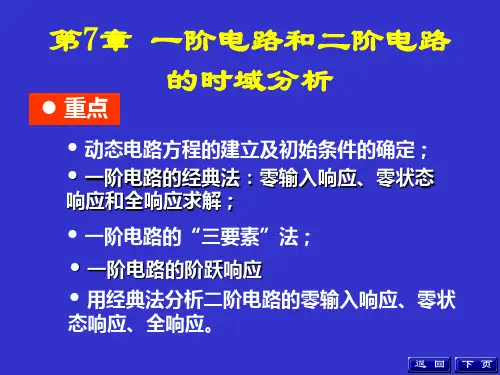

第七章二阶电路一、教学基本要求1、了解二阶电路零状态响应、零输入响应、全响应的物理意义和概念。

2、会分析简单的二阶电路。

二、教学重点与难点1. 教学重点： (1).二阶电路的方程和特征根(2). 二阶电路的零输入响应、零状态响应、全响应的概念(3). 二阶电路过渡过程的过阻尼、欠阻尼及临界阻尼的概念及分析(4). 二阶电路的阶跃响应。

2．教学难点：1.应用基尔霍夫定律和电感、电容的元件特性建立动态电路方程；2. 二阶电路的过阻尼、欠阻尼及临界阻尼放电过程分析方法和基本物理概念。

三、本章与其它章节的联系：本章讨论的仍是线性电路，因此前面讨论的线性电路的分析方法和定理全部可以用于本章的分析中。

第 9 章讨论的线性电路的正弦稳态响应就是动态电路在正弦激励下的稳态分量的求解。

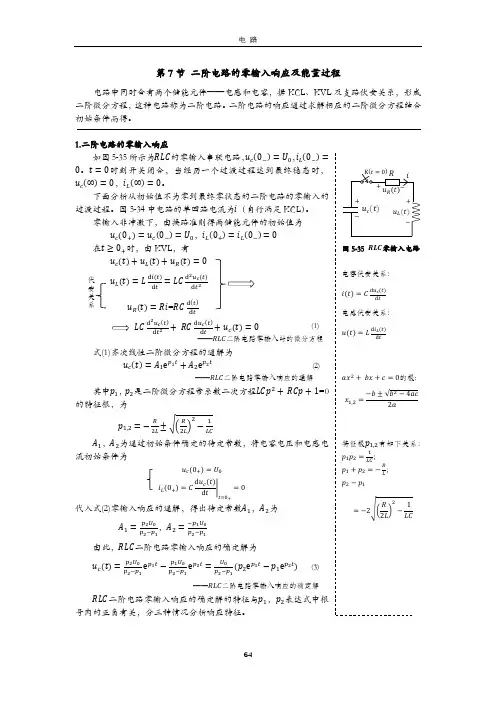

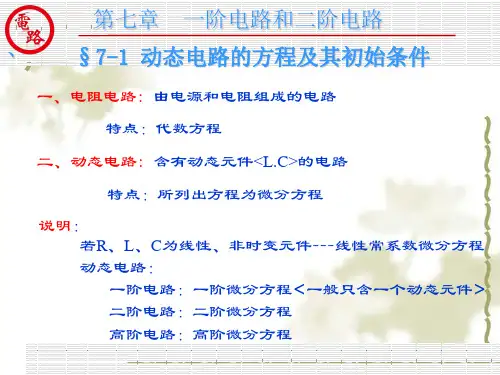

四、学时安排总学时：2五、教学内容§7.1 二阶电路的零输入响应二阶电路是指用二阶微分方程来描述的电路。

下面主要通过分析RLC 串联电路来说明求二阶电路响应的方法。

1.方程和初始条件图 7.1图7.1所示的RLC串联电路在t=0时刻闭合开关，设电容原本充有电压U0，此电路的放电过程是二阶电路的零输入响应问题。

电路的KVL方程及元件的VCR 为：若以电容电压为变量，从以上方程中消去其他变量得二阶齐次微分方程：初始条件为：u C (0+)= U 0 ，i (0+)=0 ，或若以电感电流为变量，则方程为：初始条件为：i (0+)=0 ，根据得：2．二阶微分方程的解及其物理意义以电容电压为变量，电路方程为：从中得特征方程：特征根为：上式表明特征根仅与电路参数和结构有关，而与激励和初始储能无关。

当R、L、C的参数不同，特征根为不同的形式。

下面分三种情况讨论。

（1）当时，特征根为两个不相等的负实根，电路处于过阻尼状态。

此时方程的解为：由初始条件：，得：即：因此电容电压为：电流为：电感电压为：图7.2给出了电容电压、电流和电感电压随时间变化的波形，从中可以看出，电容电压和电流始终不改变方向，且最终衰减至零，说明电容始终在释放能量，称过阻尼放电。

二阶有源低通滤波电路的设计与分析设计一种压控电压源型二阶有源低通滤波电路，并利用Multisim10仿真软件对电路的频率特性、特征参量等进行了仿真分析，仿真结果与理论设计一致，为有源滤波器的电路设计提供了EDA手段和依据。

关键词二阶有源低通滤波器；电路设计自动化；仿真分析；Multisim10 滤波器是一种使用信号通过而同时抑制无用频率信号的电子装置，在信息处理、数据传送和抑制干扰等自动控制、通信及其它电子系统中应用广泛。

滤波一般可分为有源滤波和无源滤波，有源滤波可以使幅频特性比较陡峭，而无源滤波设计简单易行，但幅频特性不如有源滤波器，而且体积较大。

从滤波器阶数可分为一阶和高阶，阶数越高，幅频特性越陡峭。

高阶滤波器通常可由一阶和二阶滤波器级联而成。

采用集成运放构成的RC有源滤波器具有输入阻抗高，输出阻抗低，可提供一定增益，截止频率可调等特点。

压控电压源型二阶低通滤波电路是有源滤波电路的重要一种，适合作为多级放大器的级联。

本文根据实际要求设计一种压控电压源型二阶有源低通滤波电路，采用EDA仿真软件Multisim1O对压控电压源型二阶有源低通滤波电路进行仿真分析、调试，从而实现电路的优化设计。

1 设计分析1．1 二阶有源滤波器的典型结构二阶有源滤波器的典型结构。

其中，Y1～Y5为导纳，考虑到UP=UN，根据KCL可求得式(1)是二阶压控电压源滤波器传递函数的一般表达式，式中，Auf=1+Rf／R6。

只要适当选择Yi，1≤i≤5，就可以构成低通、高通、带通等有源滤波器。

1．2 二阶有源低通滤波器特性分析设Y1=1／R1，Y2=sC1，Y3=O，Y4=1／R2，Y5=sC2，将其代入式(1)中，得到压控电压源型二阶有源低通滤波器的传递函数为式(2)为二阶低通滤波器传递函数的典型表达式。

其中，ωn为特征角频率，Q称为等效品质因数。

2 二阶有源低通滤波器的设计2．1 设计要求设计一个压控电压源型二阶有源低通滤波电路，要求通带截止频率fo=100 kHz，等效品质因数Q=1，试确定电路中有关元件的参数值。
