地下管线数据处理系统Zyspps Ver3.0-使用说明

综合地下管线数据处理系统操作手册1、安装1.1软件环境系统需要的软件环境为Autocad 2008中文简体版。

相关软件平台的安装请参考相关的安装说明。

1.2安装运行安装程序，出现如下安装界面：点击“下一步”，出现选择安装目录的界面：建议采用缺省目录，或者改用其它的目录。

点“下一步”，直到出现如下界面：点“下一步”，系统开始安装程序文件，直到出现如下界面：关闭对话框，完成安装。

完成安装后，桌面上会有如下图标：安装完成。

2系统介绍2.1系统简介综合地下管线成图与入库更新系统是建立一套基于AutoCAD平台的综合地下管线成图及入库更新系统，它集生产和业务管理于一体，具有快速管线数据录入、数据查错、管线成图编辑、成果输出、图形数据维护、管线分析查询和统计、生成三维管线图、入库更新等功能。

系统为生产人员解决了生产在数据处理的问题，为生产、管理部门提供有效的现代化管理手段。

系统需要的软件环境为Autocad 2008中文简体版。

具体系统结构如下图。

整个系统分为数据层、应用层和界面系统组成。

（1）数据库：系统以数据库为中心，各子系统均可与数据库进行直接数据访问。

本系统工程数据库拟采用Aceess 个人数据库。

（2）应用系统：包括数据处理模块、入库更新模块、其它辅助模块等。

（3）界面系统：提供给用户进行操作的界面，需要访问数据库时，与数据库的交互通过ODBC/ADO访问接口。

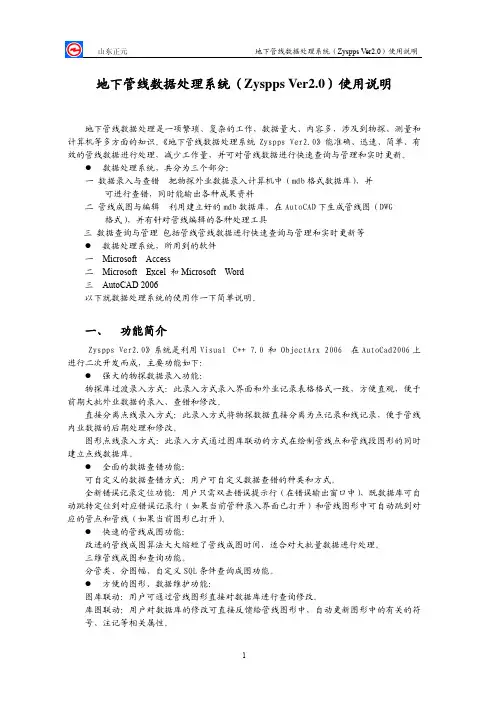

2.2功能模块介绍1、系统界面2、功能模块系统功能模块包括：①管线数据库操作（新建、打开、分割、合并）②管线数据录入（对话框录入、EXCEL 录入、EGW 数据导入）③管线数据编辑处理（图上点号形成、图上线号形成、重编点号、图库联运数据修改）④管线数据查错(数据重复性、一致性、准确性等检查)⑤管线数据查询分析（点号、线号查询、工作量统计、属性查询）⑥管线成果输出（成果图形成、成果表形成、三维图形成）管线菜单管线属性信息窗错误信息窗⑦管线数据转换（标准数据库转换）2.2生产操作流程生产操作流程如下：3功能操作3.1新建数据库【位置】管线数据库新建数据库【功能】新建管线数据库。

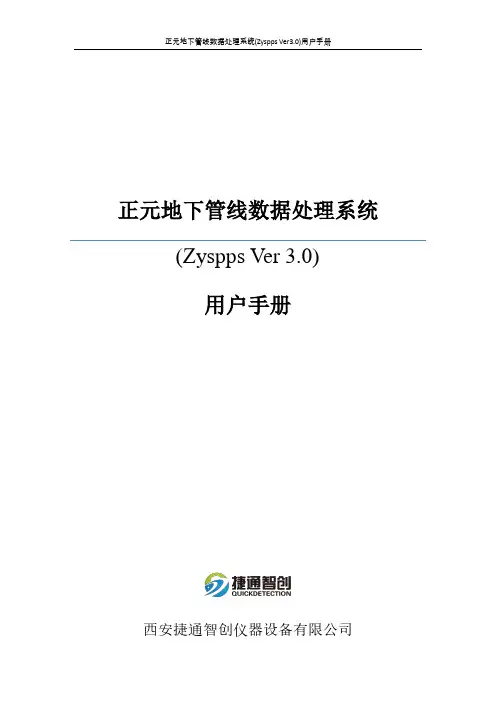

正元地下管线数据处理系统(Zyspps Ver 3.0)用户手册西安捷通智创仪器设备有限公司目录第一章系统功能 (1)第二章系统安装与卸载 (2)第三章系统界面 (3)第四章系统目录 (5)第五章系统设置 (6)第六章数据录入 (25)第七章数据查错 (36)第八章管线成图 (37)第九章管线分幅与标注 (42)第十章图形编辑 (48)第十一章属性查询与修改 (52)第十二章管线统计 (55)第十三章管线点成果表 (57)第十四章数据处理其它操作 (60)正元地下管线数据处理系统(Zyspps Ver3.0)用户手册管线数据处理工作数据量大、内容多，同时涉及到物探、测量和计算机等多方面的知识, 是一项繁琐、复杂的工作，正元公司根据自身生产需要，于2005年最初开发完成了《Zyspps》，系统开发完成后，被成功应用到公司大小数百个管线普查或更新项目中，同时经过将近十年的不断更新完善，系统的图库联动性和录入、查错、成图、导出一体化处理流程大大简化了内业数据处理的复杂性和繁琐性。

第一章系统功能《Zyspps》是利用Visual C++ 8.0 和ObjectArx 2008在AutoCad2008上进行二次开发而成，主要功能如下：一、强大的数据建库功能系统可以根据需要以以下三种方式录入管线数据：1、物探库过渡录入方式：此录入方式录入界面和外业记录表格格式一致，方便直观，便于前期大批外业数据的录入、查错和修改。

2、直接分离点线录入方式：此录入方式将物探数据直接分离为点记录和线记录，便于管线内业数据的后期处理和修改。

3、图库联动绘制录入方式：此录入方式通过图库联动的方式在绘制管线点和管线段图形的同时建立点线数据库。

二、全面的数据查错功能1、可自定义的数据查错方式：用户可自定义数据查错的种类和方式。

2、全新错误记录定位功能：用户只需双击错误提示行（在错误输出窗口中），既数据库可自动跳转定位到对应错误记录行（如果当前管种录入界面已打开）和管线图形中可自动跳到对应的管点和管线（如果当前图形已打开）。

一、数据录入

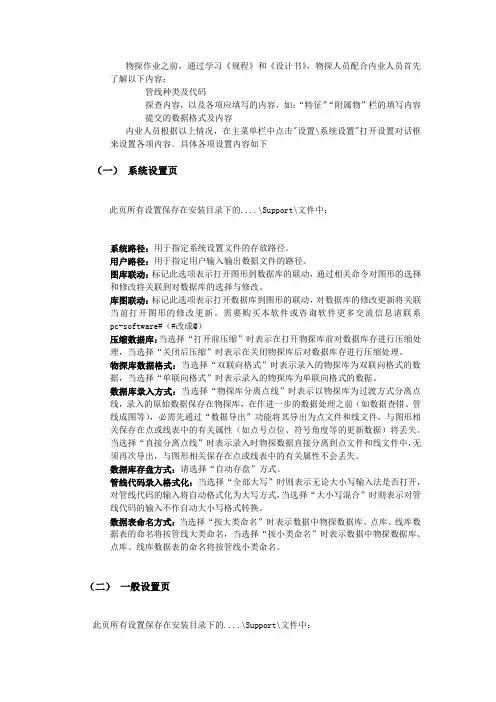

在开始录入物探数据之前，请先对用户设置文件[...\Support\Userset.ini]中段［点库-物探库字段对应设置］和段［线库-物探库字段对应设置］中的内容进行字段对应设置，程度将根据此对应关系把物探数据分离成点、线数据，如果当前点、线字段没有对应物探库字段，请填写空值，仅保留等号前的部份。

注意：
当在系统支持文件[...\Support\Support.mdb]中表“管线字段”增加删除记录或改变字段名称，用户设置文件[...\Support\Userset.ini]中段［点库-物探库字段对应设置］和段［线库-物探库字段对应设置］中的内容将会丢失，此时必须重新设置这两个段中的内容。

（一）打开AutoCAD2006进入数据处理系统主界面如下
（二）新建测区数据库
在操作工具菜单栏中点击“文件”，打开“文件”下拉菜单如下图，点击“新建测区数据库”，即可新建一个内容为空的mdb数据库。

需要购买本软件或咨询软件更多交流信息请联系pc-software#（#改成@）
（三）打开测区数据库
在操作工具菜单栏中点击“文件”，打开“文件”下拉菜单如下图，点击“打开测区数据库”，即可打开一个现有的mdb数据库。

（四）新建管种
如果已经打开或新建测区数据库，在操作工具菜单栏中点击“文件”，打开“文件”下拉菜单如下图，点击“新建管种”
将打开如下对话框：
在下拉框中选定要新建的管类代码，点击“确定”。

（五）打开管种录入窗口
如果已经打开或新建测区数据库，在管种工具栏中数据录入窗口内双击管类代码，即可打开对应管类数据录入界面：
直接分离点线式数据录入界面如下图所示：
物探库分离点线式数据录入界面如下图所示：。

一、管线成图在数据录入和数据查错完成后，就可以对管线进行“管线成图”处理了，在此之前，必须将坐标信息添加到当前数据库所有管类的点表中。

（一）补充点库坐标数据在AutoCad主菜单栏中点击“数据处理”，打开“数据处理”下拉菜单如下图，点击“补充点库坐标数据”。

打开如下对话框：说明：1.选择“追加”坐标导入方式时，如果在测量库中有当前物探点号的坐标信息，且点库中对应物探点号的坐标信息X、Y、Z任意有一项为空时，则当前点库中坐标信息将被测量库中对应点号的坐标信息替代。

2.当选择“替换”坐标导入方式时，无论当前物探点号是否已有坐标信息，只要在测量库能找到对应点号的坐标信息，则当前点库中坐标信息将被测量库中对应点号的坐标信息替代。

3.如果在测量库中同一物探点号对应有多条记录时，点库中导入的坐标将是测量库中ID号最大的那条记录中的坐标信息。

㈡生成管线图在AutoCad主菜单栏中点击“管线成图”，打开“管线成图”下拉菜单如下图，点击“生成管线图...”。

打开如下对话框：需要购买本软件或咨询软件更多交流信息请联系pc-software#（#改成@）1。

选定要生成的管线种类，如下图所示：2。

选定要生成的图幅，如下图所示：说明：1)“存在的图幅”列表来源于系统设置文件[..\Support\Support.mdb]表“图幅信息”中。

2)当“选定的图幅”列表框为空时或选定图幅数大于等于5时或“范围选择”选定为“全部图幅”时表示成图范围为当前全部数据库中所有记录。

3。

选定SQL查询条件，如下图所示：说明：1)点表SQL查询和线表SQL查询字段和内容在系统设置文件[..\Support\UserSet.ini]文件段[点表SQL查询字段设置]和[线表SQL查询字段设置]。

2)当单选框“点表SQL查询”或者“线表SQL查询”没有选中时，表示点表或者线表无SQL查询过滤。

3)当每字段SQL查询选择为“*”时，表示该字段无SQL查询过滤。
