真空钎焊和真空扩散焊的强度
真空钎焊和真空扩散焊都是在真空环境中进行的焊接方法，它
们在不同的应用场景下具有不同的特点和强度表现。
首先，真空钎焊是一种焊接方法，通过在真空环境中使用钎料
来连接两个或多个金属工件。
这种焊接方法通常用于连接薄壁结构
或对焊接接头的要求较高的场合。
真空钎焊的强度受到多种因素的
影响，包括钎料的选择、焊接温度、工件准备等。
一般来说，真空
钎焊可以实现高强度的连接，特别是在连接不同种类金属时，由于
真空环境下几乎没有氧化和污染，因此可以获得较高的强度和良好
的密封性能。
其次，真空扩散焊是一种利用高温下金属原子的扩散来实现焊
接的方法。
在真空环境中，通过加热金属工件，使其表面原子扩散，从而实现金属工件的连接。
真空扩散焊因为可以实现金属工件的全
密封连接，因此在高要求的密封性能场合得到广泛应用。
真空扩散
焊的强度取决于金属原子的扩散程度和焊接温度，一般来说，真空
扩散焊可以实现与母材相近甚至相同的强度，而且焊接接头具有较
好的耐腐蚀性能。
总的来说，真空钎焊和真空扩散焊都可以实现较高强度的焊接接头，但其强度受到多种因素的影响，需要根据具体的焊接条件和要求来进行选择和优化。
在实际应用中，还需要考虑材料的选择、焊接工艺参数的优化等因素，以实现最佳的焊接强度。
不锈钢的钎焊工艺流程
《不锈钢的钎焊工艺流程》
不锈钢是一种常用的金属材料，具有耐腐蚀、耐高温等优良特性。
在工业生产中，不锈钢的钎焊工艺流程是一项非常重要的工艺。
下面就介绍一下不锈钢的钎焊工艺流程。
首先，要准备好需要钎焊的不锈钢材料，确保材料表面清洁，无油污、氧化物等杂质。
然后选择合适的钎焊材料，通常选择的是铜、银、金等金属作为钎料。
接下来是进行预热处理，根据不锈钢的具体物理性能和厚度选择合适的预热温度。
预热的目的是为了提高材料的塑性和降低焊接时的温度应力，使不锈钢材料在钎焊过程中不易发生变形和裂纹。
然后进行焊接操作，通过火焰加热或者电弧加热，将钎料融化并润湿到不锈钢材料表面。
在焊接时要控制好焊接温度和时间，保证钎料与不锈钢材料的良好结合。
最后进行冷却处理，将焊接完成的不锈钢材料进行自然冷却或者水冷。
在冷却过程中要避免突然冷却，以免引起不锈钢材料的热应力变形。
以上就是不锈钢的钎焊工艺流程，正确的操作能够保证不锈钢的钎焊质量和性能，延长材料的使用寿命。
钎焊的原理特点应用实例1. 钎焊的原理钎焊是一种用于连接金属的焊接方法，利用高温熔化的焊剂填充到接头处，形成永久性的连接。
其原理主要包括以下几点：•熔化焊剂：使用钎料作为焊剂，钎料在高温条件下熔化并填充在接头处，与基材两侧形成联合。
•表面张力：钎焊时，焊剂具有较低的表面张力，能够渗透到接头的毛细孔中，形成可靠的连接。
•表面润湿性：钎料具有良好的表面润湿性，能够在接头表面形成均匀的润湿层，提高钎焊连接的强度。
•扩散效应：钎焊时，钎料中的成分能够扩散到基材中，形成固溶体和互溶体，使接头连接更加牢固。
2. 钎焊的特点钎焊作为一种常见的金属连接方法，具有以下几个特点：•适用范围广：钎焊适用于各种金属材料的连接，包括铁、钢、铜、铝等。
•无需熔化基材：相比于其他焊接方法，钎焊的温度较低，不需要熔化基材，有效避免了热影响区的问题。
•连接强度高：钎焊连接的强度通常较高，能够承受一定的力矩和拉力。
•连接密封性好：由于钎料能够渗透到接头的毛细孔中，钎焊连接具有较好的密封性能。
•焊接变形小：钎焊过程中，基材的变形较小，不易产生变形。
3. 钎焊的应用实例3.1 金属管道的连接钎焊广泛应用于金属管道的连接，特别是对于带有螺纹接头的管道。
通过钎焊可以实现管道的牢固连接，并能够保证连接处的密封性，防止泄漏。
3.2 电子器件的连接钎焊在电子器件制造中也有重要的应用。
例如，在集成电路的制造中，钎焊可以用于连接芯片和导线，实现电路的连通性。
3.3 珠宝首饰的制作钎焊在珠宝首饰的制作中起到关键作用。
通过钎焊可以将不同材质的珠宝零件连接在一起，形成精美的珠宝作品。
3.4 机械设备的维修钎焊在机械设备的修复和维护过程中也得到了广泛应用。
通过钎焊可以修复和连接损坏的金属部件，延长设备的使用寿命。
3.5 管道修复钎焊还常用于管道的修复工作。
通过钎焊可以修复管道中的裂缝或破损，保证管道的正常运行。
结论钎焊作为一种常用的金属连接方式，具有广泛的应用领域和许多优点。

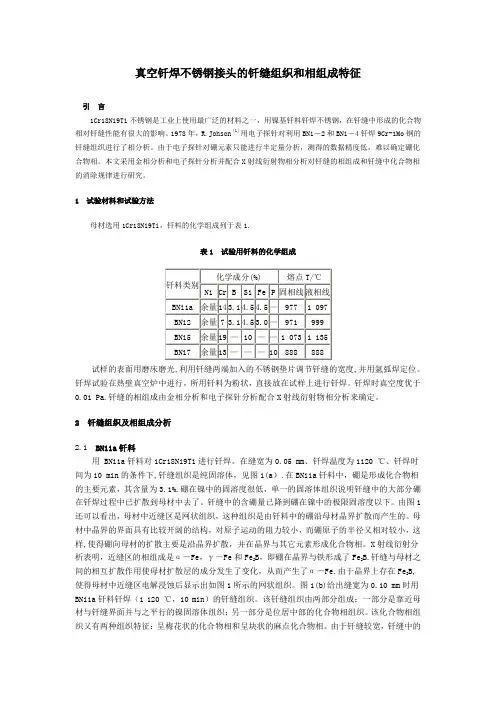

真空钎焊不锈钢接头的钎缝组织和相组成特征引言1Cr18Ni9Ti不锈钢是工业上使用最广泛的材料之一，用镍基钎料钎焊不锈钢，在钎缝中形成的化合物相对钎缝性能有很大的影响。
1978年，R.Johson［1］用电子探针对利用BNi－2和BNi－4钎焊9Cr-1Mo钢的钎缝组织进行了相分析。
由于电子探针对硼元素只能进行半定量分析，测得的数据精度低，难以确定硼化合物相。
本文采用金相分析和电子探针分析并配合X射线衍射物相分析对钎缝的相组成和钎缝中化合物相的消除规律进行研究。
1 试验材料和试验方法母材选用1Cr18Ni9Ti，钎料的化学组成列于表1.表1 试验用钎料的化学组成试样的表面用磨床磨光,利用钎缝两端加入的不锈钢垫片调节钎缝的宽度,并用氩弧焊定位。
钎焊试验在热壁真空炉中进行，所用钎料为粉状，直接放在试样上进行钎焊。
钎焊时真空度优于0.01 Pa.钎缝的相组成由金相分析和电子探针分析配合X射线衍射物相分析来确定。
2钎缝组织及相组成分析2.1 BNi1a钎料用 BNi1a钎料对1Cr18Ni9Ti进行钎焊。
在缝宽为0.05 mm、钎焊温度为1120 ℃、钎焊时间为10 min的条件下,钎缝组织是纯固溶体，见图1(a）.在BNi1a钎料中，硼是形成化合物相的主要元素，其含量为3.1%.硼在镍中的固溶度很低，单一的固溶体组织说明钎缝中的大部分硼在钎焊过程中已扩散到母材中去了。
钎缝中的含硼量已降到硼在镍中的极限固溶度以下。
由图1还可以看出，母材中近缝区是网状组织，这种组织是由钎料中的硼沿母材晶界扩散而产生的。
母材中晶界的界面具有比较开阔的结构，对原子运动的阻力较小，而硼原子的半径又相对较小，这样,使得硼向母材的扩散主要是沿晶界扩散，并在晶界与其它元素形成化合物相。
X射线衍射分析表明，近缝区的相组成是α－Fe，γ－Fe和Fe2B，即硼在晶界与铁形成了Fe2B.钎缝与母材之间的相互扩散作用使母材扩散层的成分发生了变化，从而产生了α－Fe.由于晶界上存在Fe2B,使得母材中近缝区电解浸蚀后显示出如图1所示的网状组织。
不锈钢焊接的几种方法一、概述不锈钢是一种重要的结构材料，在各个行业中都有广泛的应用。
而焊接是不锈钢加工中必不可少的工艺之一。
本文将介绍不锈钢焊接的几种常用方法，包括TIG焊、MIG/MAG焊、电弧焊以及激光焊接。
二、TIG焊TIG焊（Tungsten Inert Gas Welding）是一种常用的不锈钢焊接方法。
其原理是通过一根钨电极将电流引到焊接处，并以惰性气体保护焊接过程。
TIG焊接具有焊缝质量高、操作性好、热变形小等优点，适用于焊接不锈钢薄板、管道等细小、复杂的工件。
三、MIG/MAG焊MIG/MAG焊是一种半自动或全自动的不锈钢焊接方法。
其原理是通过电弧在焊接处形成熔池，并通过喷嘴喷出保护气体，如惰性气体或活性气体。
相比TIG焊接，MIG/MAG焊接速度更快，适用于焊接厚板、大型工件等。
四、电弧焊电弧焊是一种传统的不锈钢焊接方法。
其原理是通过电流产生弧光，使焊接材料熔化和熔渣形成。
电弧焊具有设备简单、成本低的优点，但焊接质量相对较差，适用于一些对焊接质量要求不是特别高的场合。
五、激光焊接激光焊接是一种高精密度的不锈钢焊接方法。
其原理是通过高能量密度的激光束在焊接处产生熔融区，从而实现焊接。
激光焊接具有焊缝质量高、速度快、热影响区小等优点，适用于对焊接质量有较高要求的领域，如航空航天、精密仪器等。
六、选择适当的焊接方法在选择不锈钢焊接方法时，应根据具体的焊接要求和工件特点进行综合考虑。
如果焊件较薄且要求焊缝质量高，可以选择TIG焊；如果焊件较厚且要求焊接速度快，可以选择MIG/MAG焊；如果对焊接要求不是特别高且设备简单，可以选择电弧焊；如果需要高精密度的焊接质量，可以选择激光焊接。
七、总结不锈钢焊接是一项关键的工艺，掌握不同的焊接方法对于不同的应用场景至关重要。
本文介绍了不锈钢焊接的几种方法，包括TIG焊、MIG/MAG焊、电弧焊以及激光焊接。
选择适当的焊接方法可以提高焊接质量、效率和成本效益。

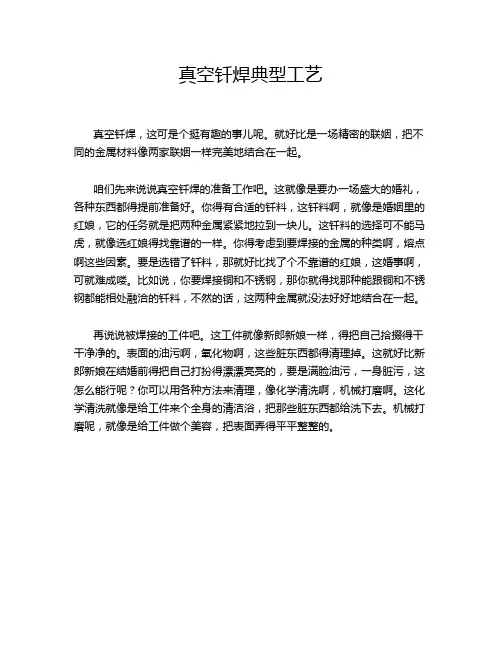

真空钎焊典型工艺真空钎焊，这可是个挺有趣的事儿呢。
就好比是一场精密的联姻，把不同的金属材料像两家联姻一样完美地结合在一起。
咱们先来说说真空钎焊的准备工作吧。
这就像是要办一场盛大的婚礼，各种东西都得提前准备好。
你得有合适的钎料，这钎料啊，就像是婚姻里的红娘，它的任务就是把两种金属紧紧地拉到一块儿。
这钎料的选择可不能马虎，就像选红娘得找靠谱的一样。
你得考虑到要焊接的金属的种类啊，熔点啊这些因素。
要是选错了钎料，那就好比找了个不靠谱的红娘，这婚事啊，可就难成喽。
比如说，你要焊接铜和不锈钢，那你就得找那种能跟铜和不锈钢都能相处融洽的钎料，不然的话，这两种金属就没法好好地结合在一起。
再说说被焊接的工件吧。
这工件就像新郎新娘一样，得把自己拾掇得干干净净的。
表面的油污啊，氧化物啊，这些脏东西都得清理掉。
这就好比新郎新娘在结婚前得把自己打扮得漂漂亮亮的，要是满脸油污，一身脏污，这怎么能行呢？你可以用各种方法来清理，像化学清洗啊，机械打磨啊。
这化学清洗就像是给工件来个全身的清洁浴，把那些脏东西都给洗下去。
机械打磨呢，就像是给工件做个美容，把表面弄得平平整整的。
接下来就进入到真空钎焊的核心环节啦。
把工件和钎料放到真空炉里，这真空炉啊，就像是一个神秘的洞房。
在这个洞房里，空气都被抽走了，就像洞房里只有新郎新娘和红娘一样，没有其他的干扰因素。
然后开始加热，这个加热的过程得控制得特别精准，就像婚礼的流程一样，一步都不能乱。
温度慢慢升高，钎料就开始融化了，这时候的钎料就像一个热情的红娘，主动地在两种金属之间穿梭，把它们之间的缝隙都填满。
这个过程就像是在编织一张紧密的关系网，让两种金属紧紧地联系在一起。
要是温度控制不好，要么钎料不融化，就像红娘还没开始干活呢；要么就融化得太过了，就像红娘太热情了，把事情搞砸了。
真空钎焊完成之后啊，还得对焊接的成果进行检查。
这就像婚礼结束后，得看看新郎新娘过得怎么样一样。
你得看看焊接的地方是不是牢固，有没有裂缝啊，气孔啊这些问题。

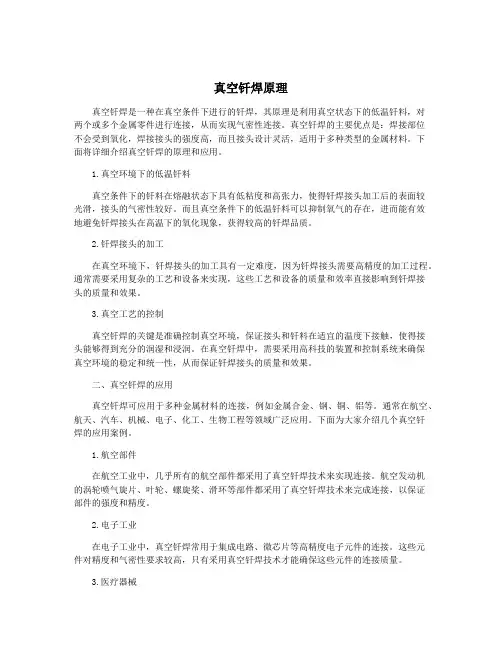

真空钎焊原理真空钎焊是一种在真空条件下进行的钎焊，其原理是利用真空状态下的低温钎料，对两个或多个金属零件进行连接，从而实现气密性连接。
真空钎焊的主要优点是：焊接部位不会受到氧化，焊接接头的强度高，而且接头设计灵活，适用于多种类型的金属材料。
下面将详细介绍真空钎焊的原理和应用。
1.真空环境下的低温钎料真空条件下的钎料在熔融状态下具有低粘度和高张力，使得钎焊接头加工后的表面较光滑，接头的气密性较好。
而且真空条件下的低温钎料可以抑制氧气的存在，进而能有效地避免钎焊接头在高温下的氧化现象，获得较高的钎焊品质。
2.钎焊接头的加工在真空环境下，钎焊接头的加工具有一定难度，因为钎焊接头需要高精度的加工过程。
通常需要采用复杂的工艺和设备来实现，这些工艺和设备的质量和效率直接影响到钎焊接头的质量和效果。
3.真空工艺的控制真空钎焊的关键是准确控制真空环境，保证接头和钎料在适宜的温度下接触，使得接头能够得到充分的润湿和浸润。
在真空钎焊中，需要采用高科技的装置和控制系统来确保真空环境的稳定和统一性，从而保证钎焊接头的质量和效果。
二、真空钎焊的应用真空钎焊可应用于多种金属材料的连接，例如金属合金、钢、铜、铝等。
通常在航空、航天、汽车、机械、电子、化工、生物工程等领域广泛应用。
下面为大家介绍几个真空钎焊的应用案例。
1.航空部件在航空工业中，几乎所有的航空部件都采用了真空钎焊技术来实现连接。
航空发动机的涡轮喷气旋片、叶轮、螺旋桨、滑环等部件都采用了真空钎焊技术来完成连接，以保证部件的强度和精度。
2.电子工业在电子工业中，真空钎焊常用于集成电路、微芯片等高精度电子元件的连接。
这些元件对精度和气密性要求较高，只有采用真空钎焊技术才能确保这些元件的连接质量。
3.医疗器械在医疗器械的制造中，真空钎焊技术被广泛应用于高精度医用器械的制造。
这些器械通常需要高精度的加工和强大的气密性，以便用于手术和其他医学操作。
4.汽车工业总结：真空钎焊是一种高科技的钎焊方法，相比于传统的钎焊方法，其接头的气密性更好，连接强度更高，追求更高的加工精度和表面质量，广泛应用于各个领域。
真空钎焊原理真空钎焊是一种在真空环境下进行的钎焊工艺，它具有独特的优点和特殊的应用场合。
真空钎焊原理是指在真空条件下进行的熔化焊接，其主要特点是在真空环境下进行的熔化焊接，可以有效地避免氧化、氢损等缺陷，从而得到高质量的焊接接头。
真空钎焊原理主要包括真空环境、热源和钎料三个方面。
首先，真空环境是真空钎焊的基础条件。
真空环境是指在一定的空间范围内，气体分子的平均自由程大于该空间尺寸。
在真空环境下进行钎焊可以有效地避免氧化反应，从而得到高质量的焊接接头。
同时，真空环境还可以减少气体对焊接接头的影响，提高焊接接头的强度和密封性。
其次，热源是真空钎焊的关键因素。
热源是指提供熔化能量的装置，可以是电弧、电子束、激光等。
在真空钎焊中，热源的选择直接影响到焊接接头的质量和效率。
不同的热源具有不同的特点，需要根据具体的焊接要求进行选择。
例如，电子束可以提供高能量密度的热源，适用于焊接高熔点材料；激光具有高聚焦度和高能量密度，适用于焊接细小、薄壁零件。
最后，钎料是真空钎焊的关键材料。
钎料是指在焊接过程中用于填充焊缝和连接被焊接材料的材料。
钎料的选择直接影响到焊接接头的性能和质量。
在真空钎焊中，钎料需要具有良好的润湿性、流动性和气密性，以确保焊接接头的质量。
同时，钎料的选择还需要考虑到被焊接材料的特性、焊接工艺的要求等因素。
总之，真空钎焊是一种在真空环境下进行的熔化焊接工艺，具有独特的优点和特殊的应用场合。
真空钎焊原理主要包括真空环境、热源和钎料三个方面，它们共同影响着焊接接头的质量和性能。
通过对真空钎焊原理的深入理解，可以更好地掌握真空钎焊技术，提高焊接接头的质量和效率，满足不同领域的焊接需求。
真空钎焊的概述范文真空钎焊（Vacuum brazing）是一种高温焊接技术，常用于金属材料之间的连接。
它是在真空环境中进行的，利用钎料的熔点低于被连接金属的熔点，将钎料融化并填充到连接接头之间，通过凝固后的钎料让被连接金属牢固地结合在一起。
真空钎焊的过程可以分为几个基本步骤。
首先，需要准备要连接的金属件和钎料。
钎料通常是其中一种低熔点合金，能够与被连接金属相容并形成强固的连接。
接下来，要将要连接的金属件放置在真空箱中，排除其中的气体和杂质，并保持适当的真空度。
然后，需要加热金属件到达钎料的熔点，使钎料融化并充分润湿被连接材料的表面。
最后，冷却材料，使钎料凝固并与被连接材料牢固结合，完成焊接过程。
真空钎焊由于其许多优点而被广泛应用于各个领域。
首先，它可以焊接多种金属和合金，包括高熔点、难焊接的材料，如钛合金、镍基合金等。
其次，真空环境可以提供更高的焊接质量和强度，使得焊接接头具有更好的耐腐蚀性和机械性能。
此外，真空钎焊还可以实现更加复杂和精细的焊接形状和结构，满足不同应用需求。
在实际应用中，真空钎焊被广泛应用于航空航天、汽车、电子、医疗器械等领域。
在航空航天领域，真空钎焊可以用于制造航空发动机部件、燃气轮机叶片等关键部件。
在汽车领域，真空钎焊可用于制造传感器和散热器等零部件。
在电子领域，真空钎焊可用于制造电子封装、连接器等组件。
在医疗器械领域，真空钎焊可用于制造人工关节、植入物等高可靠性的设备。
尽管真空钎焊具有许多优点和广泛应用的领域，但也存在一些挑战和限制。
首先，真空钎焊设备和工艺相对复杂，需要高温和真空环境的控制和维护。
其次，因为焊接过程需要在真空中进行，所以焊接速度相对较慢，效率较低。
此外，真空钎焊的设备和材料成本相对较高，对于一些低成本和大批量的应用并不适用。
总体而言，真空钎焊作为一种高温焊接技术，在连接金属材料方面具有独特的优势和应用潜力。
随着技术的不断进步和创新，相信真空钎焊将在更多领域发挥重要作用，并为现代工业的发展做出更多贡献。
真空钎焊技术要求真空钎焊技术在现代工业生产中扮演着重要的角色，其要求的严谨性和精准度对于产品的质量和可靠性有着至关重要的影响。
本文将从材料准备、工艺控制、设备要求等方面详细介绍真空钎焊技术的要求。
一、材料准备1.1 板材材质：要求使用高质量的材料，如不锈钢、钛合金、铝合金等，确保材料的化学成分符合相关标准。
1.2 表面清洁度：进行真空钎焊前，需要对材料表面进行严格清洁，并去除所有的锈蚀、氧化物和其他杂质。
1.3 准备工艺材料：对于需要填充的材料，也需要保证其质量稳定，且符合相关标准。
二、工艺控制2.1 真空度要求：真空钎焊过程需要在高度的真空环境下进行，确保无气体或杂质的存在，保证焊接的纯净度和牢固度。
2.2 温度控制：焊接过程中需要严格控制温度，确保在合适的温度范围内进行，以免导致材料镶杂、热裂等情况的发生。
2.3 压力控制：在真空环境下，需要对气体压力进行严格控制，以避免渗气和气泡的产生。
三、设备要求3.1 真空设备：需要使用高效的真空设备，包括真空炉、真空泵等，确保能够快速、稳定地建立高真空环境。
3.2 焊接设备：焊接设备需要具备高精度的温度控制和压力调节功能，以满足不同材料、不同工件的焊接要求。
3.3 检测设备：需要配备相关的检测设备，用于对焊接接头的质量进行实时监测和评估，确保焊接质量符合标准要求。
四、操作规范4.1 操作人员：操作人员需要接受专业的培训和指导，熟悉真空钎焊工艺和设备操作规程，严格按照标准操作流程进行操作。
4.2 环境要求：操作场所需要保持干净、整洁，确保没有灰尘和杂质的存在，以免对焊接过程产生干扰。
4.3 安全防护：操作人员需要配备相关的安全防护用具，如手套、护目镜等，确保在焊接过程中能够有效保护自身安全。
五、质量控制5.1 样品检测：需要对焊接完成的样品进行严格的检测和评估，确保焊接接头符合相关标准的牢固度和密封性。
5.2 文件记录：对于每一次焊接过程，需要做好详细的记录和档案管理，包括焊接参数、焊接结果、检测报告等，以便日后的追溯和分析。
不锈钢的钎焊工艺不锈钢钎焊前的清理要求比碳钢更为严格。
这是因为不锈钢表面的氧化物在钎焊时更难以用钎剂或还原性气氛加以清除。
不锈钢钎焊前的清理应包括清除任何油脂和油膜的脱脂工作。
待焊接头的表面还要进行机械清理或酸液清洗。
但是，要避免用金属丝刷子擦刷，尤其要避免使用碳钢丝刷子擦刷。
清理以后要防止灰尘、油脂或指痕重新沾污已清理过的表面。
最好的办法是零件一经清洗之后立即进行钎焊。
如果做不到这一点，就应该把清洗过的零件转入密封的塑料袋中，一直封存到钎焊前为止。
不锈钢可以用多种方法进行钎焊，如烙铁、火焰、感应、炉中钎焊等方法。
炉中钎焊用的炉子必须具有良好的温度控制系统，并能快速冷却。
用氢气作为保护气体进行钎焊时，对氢气纯度的要求视钎焊温度和母材成分而定，即钎焊温度越低，母材含有稳定剂越多，要求氢气的露点越低。
例如对于1Cr13和Cr17Ni2等马氏体不锈钢，在1000℃温度下钎焊时要求氢气露点低于-40℃；对于不含稳定剂的18-8型烙镍不锈钢，在1150℃钎焊时，要求氢气露点低于-25℃；但对于钛稳定剂的1Cr18Ni9Ti，1150℃钎焊时的氢气露点必须低于-40℃。
采用氩气保护进行钎焊时，要求用高纯度的氩气。
若在不锈钢表面上镀铜或镀镍，则可降低对保护气体纯度的要求。
氩气保护钎焊时，为了保证去除不锈钢表面的氧化膜，可以采用气体钎剂，常用的有加BF3气体的氩气保护钎焊。
采用含锂或硼等的自钎剂钎料时，即使不锈钢表面有轻微的氧化，也能保证钎料铺展，从而提高钎焊质量。
真空钎焊不锈钢时，真空度要视钎焊温度而定。
不锈钢钎焊后的主要工序是清理残余钎剂和残余阻流剂，必要时进行钎焊后的热处理。
非硬化不锈钢零件在还原性或惰性气氛中进行钎焊时，如果没有使用钎剂和没有必要清除阻流剂的话，则不必清理表面。
根据所采用的钎剂和钎焊方法，残余钎剂的清除可以用水冲洗、机械清理或化学清理。
如果采用研磨剂来清洗钎剂或钎焊接头附近热区域的氧化膜时，应使用砂子或其他非金属细颗粒。
