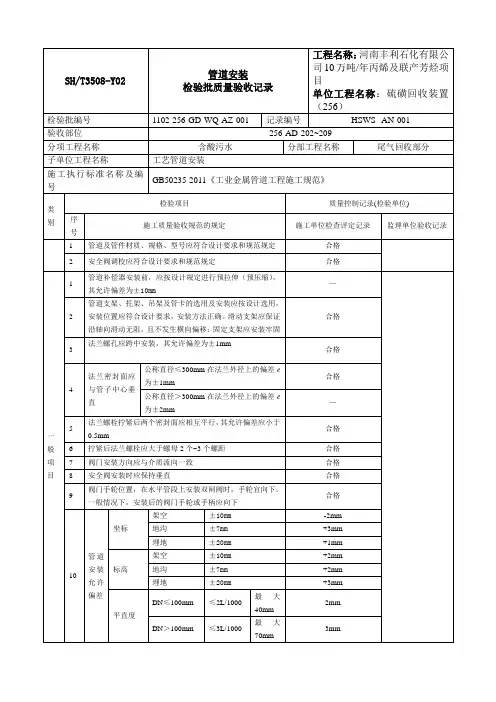

SH/T3508-Y02管道安装检验批质量验收记录工程名称：河南丰利石化有限公司10万吨/年丙烯及联产芳烃项目单位工程名称：硫磺回收装置（256）检验批编号1102-256-GD-WQ-AZ-001 记录编号HSWS--AN-001验收部位256-AD-202~209分项工程名称含酸污水分部工程名称尾气回收部分子单位工程名称工艺管道安装施工执行标准名称及编号GB50235-2011《工业金属管道工程施工规范》类别检验项目质量控制记录(检验单位)序号施工质量验收规范的规定施工单位检查评定记录监理单位验收记录1 管道及管件材质、规格、型号应符合设计要求和规范规定合格2 安全阀调校应符合设计要求和规范规定合格一般项目1管道补偿器安装前，应按设计规定进行预拉伸（预压缩），其允许偏差为±10mm—2管道支架、托架、吊架及管卡的选用及安装应按设计选用，安装位置应符合设计要求，安装方法正确。

滑动支架应保证沿轴向滑动无阻，且不发生横向偏移；固定支架应安装牢固合格3法兰螺孔应跨中安装，其允许偏差为±1mm合格4法兰密封面应与管子中心垂直公称直径≤300mm在法兰外径上的偏差e为±1mm合格公称直径＞300mm在法兰外径上的偏差e为±2mm—5法兰螺栓拧紧后两个密封面应相互平行，其允许偏差应小于0.5mm合格6 拧紧后法兰螺栓应大于螺母2个~3个螺距合格7 阀门安装方向应与介质流向一致合格8 安全阀安装时应保持垂直合格9阀门手轮位置，在水平管段上安装双闸阀时，手轮宜向下。

一般情况下，安装后的阀门手轮或手柄应向下合格10管道安装允许偏差坐标架空±10mm-2mm地沟±7mm+3mm埋地±20mm+1mm 标高架空±10mm+2mm地沟±7mm +2mm埋地±20mm +3mm 平直度DN≤100mm ≤2L/1000最大40mm2mmDN＞100mm ≤3L/1000最大70mm3mmSH/T3508-Y02管道安装检验批质量验收记录(续)工程名称：河南丰利石化有限公司10万吨/年丙烯及联产芳烃项目单位工程名称：硫磺回收装置（256）类别检验项目质量控制记录序号施工质量验收规范的规定施工单位检查评定记录监理单位验收记录一般项目10铅锤度≤3H/1000最大25mm2mm 成排在同一平面上的间距±10mm2mm 交叉管外壁或保温层的间距±7mm3mm总承包单位检查意见：监理单位验收结论：建设单位意见：建设单位监理单位施工单位项目代表：日期：年月日监理工程师：日期：年月日质量检查员：日期：年月日。

管道安装检验批质量验收记录SH/T3508-Y02管道安装检验批质量验收记录检验批编号：验收部位：分项工程名称：子单位工程名称：施工执行标准名称及编号：《现场设备、工业管道焊接工程施工及验收规范》（GB-1998）类别主控项目序号1 1 2检验项目质量控制记录(检验单位)施工单位检查评定记录监理单位验收记录管道及管件材质、规格、型号应符合设计要求和规范规定。

安全阀调校应符合设计要求和规范规定。

管道补偿器安装前，应按设计规定进行预拉伸（预压缩），其允许偏差为±10mm。

管道支架、托架、吊架及管卡的选用及安装应按设计选用，安装位置应符合设计要求，安装方法正确。

滑动支架应保证沿轴向滑动无阻，且不发生横向偏移；固定支架应安装牢固。

法兰螺孔应跨中安装，其允许偏差为±1mm。

法兰密封面公称直径≤300mm在法兰外径上的偏差e为±1mm，公称直径＞300mm在法兰外径上的偏差e为±2mm。

最大应与管子中心垂直。

2 1 3法兰螺栓拧紧后两个密封面应相互平行，其允许偏差应小于0.5mm。

拧紧后法兰螺栓应大于螺母2个~3个螺距。

阀门安装方向应与介质流向一致。

安全阀安装时应保持垂直。

阀门手轮位置，在水平管段上安装双闸阀时，手轮宜向下。

一般情况下，安装后的阀门手轮或手柄应向下。

3 1 4管道安装允许偏差平直度 DN＞100mm≤3L/1000，DN≤100mm≤2L/1000.标高、坐标、地沟、埋地、架空的允许偏差如下。

地沟、埋地：±10mm，±7mm架空：±20mm，±10mm，±7mm管外壁或保温层的间距25mm。

10 1 5铅锤度≤3H/1000.在同一平面上的间距成排交叉±10mm合格，±7mm/最大70mm。

成排交叉合格。

最后三行为总承包单位检查意见、监理单位验收结论、建设单位意见和建设单位项目代表签字日期。

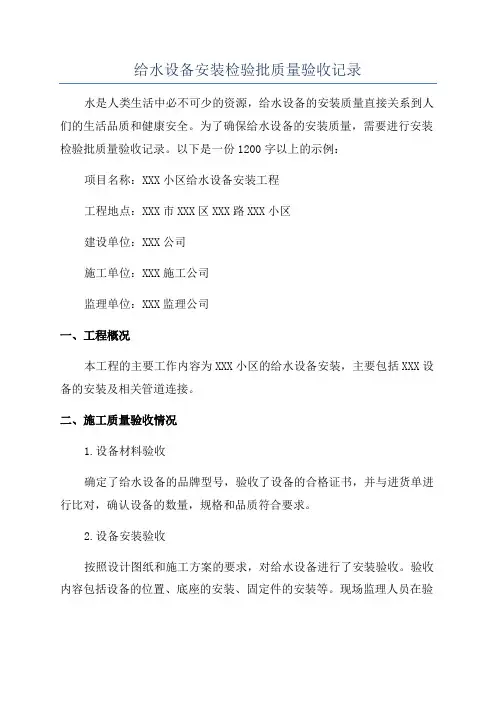

给水设备安装检验批质量验收记录水是人类生活中必不可少的资源，给水设备的安装质量直接关系到人们的生活品质和健康安全。

为了确保给水设备的安装质量，需要进行安装检验批质量验收记录。

以下是一份1200字以上的示例：项目名称：XXX小区给水设备安装工程工程地点：XXX市XXX区XXX路XXX小区建设单位：XXX公司施工单位：XXX施工公司监理单位：XXX监理公司一、工程概况本工程的主要工作内容为XXX小区的给水设备安装，主要包括XXX设备的安装及相关管道连接。

二、施工质量验收情况1.设备材料验收确定了给水设备的品牌型号，验收了设备的合格证书，并与进货单进行比对，确认设备的数量，规格和品质符合要求。

2.设备安装验收按照设计图纸和施工方案的要求，对给水设备进行了安装验收。

验收内容包括设备的位置、底座的安装、固定件的安装等。

现场监理人员在验收过程中对安装位置、垂直度、水平度等进行了检查，并与设计要求进行比对，确认安装质量符合规范要求。

3.管道安装验收对给水管道进行了质量验收。

验收内容包括管道的铺设、支撑件的安装、阀门的安装等。

现场监理人员对管道的水平度、平直度等进行了检查，并与设计要求进行比对，确认管道安装质量符合规范要求。

4.管道连接验收对给水管道的连接工作进行了验收。

验收内容包括管件的连接质量、焊接质量等。

现场监理人员对管道的连接点进行了检查，并进行了泄漏试验，确认管道连接质量符合规范要求。

三、存在的问题及整改情况在施工过程中，发现了以下问题：1.部分给水设备的固定件未按要求进行安装，存在安装不牢固的情况。

2.部分给水管道的铺设不平直，超出了规范要求。

3.部分给水管道的连接处存在泄漏情况。

针对以上问题，施工单位已采取以下整改措施：1.对存在问题的给水设备，进行了重新固定，确保安装牢固可靠。

2.对不符合要求的给水管道进行了重新铺设，保证了管道的平直度。

3.对漏水情况的管道进行了修补和重新密封，确保了管道连接处的密封性能。

阀门安装工程检验批质量验收记录
阀门安装工程检验批质量验收记录
阀门安装工程检验批质量验收记录
阀门安装工程检验批质量验收记录
阀门安装工程检验批质量验收记录
阀门安装工程检验批质量验收记录
阀门安装工程检验批质量验收记录
阀门安装工程检验批质量验收记录
阀门安装工程检验批质量验收记录
阀门安装工程检验批质量验收记录
阀门安装工程检验批质量验收记录
阀门安装工程检验批质量验收记录
阀门安装工程检验批质量验收记录
阀门安装工程检验批质量验收记录
阀门安装工程检验批质量验收记录。

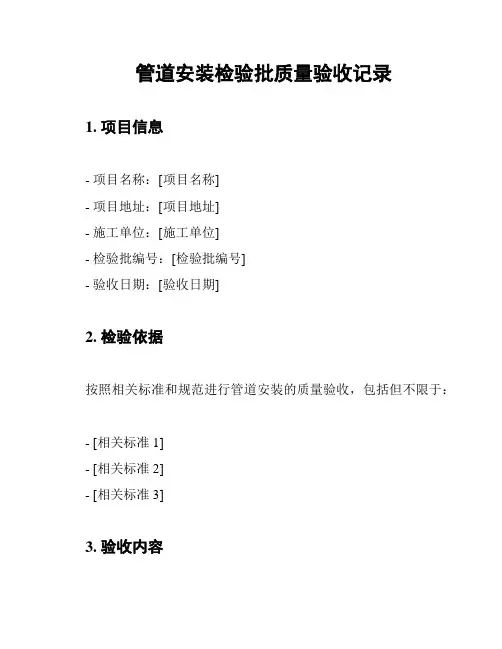

管道安装检验批质量验收记录1. 项目信息- 项目名称：[项目名称]- 项目地址：[项目地址]- 施工单位：[施工单位]- 检验批编号：[检验批编号]- 验收日期：[验收日期]2. 检验依据按照相关标准和规范进行管道安装的质量验收，包括但不限于：- [相关标准1]- [相关标准2]- [相关标准3]3. 验收内容3.1 材料验收- 管道材料规格、型号和质量符合设计要求。

- 钢管外观无明显裂痕、腐蚀和变形。

- 管道衔接件无破损、变形、毛刺等缺陷。

- 阀门、法兰、密封圈等配件符合设计和施工要求。

3.2 管道安装验收- 管道支架和固定件安装牢固、稳定，符合设计要求。

- 管道弯曲半径和倾斜度符合设计要求。

- 管道的连接方式符合设计和施工要求，无漏气、漏水等现象。

- 管道的保温、保护层施工质量符合要求。

- 管道与设备、结构的连接符合设计和施工要求。

3.3 管道试验- 管道布置符合设计和施工要求。

- 管道试验压力符合设计要求，试验过程无渗漏、破裂等现象。

- 法兰连接的紧固螺栓符合规范要求，紧固力均匀。

4. 验收结果根据对管道安装的检验和试验，结合相关标准和规范的要求，判定该管道安装验收结果如下：- 合格- 不合格5. 验收意见根据管道安装的检验结果和实际情况，提出验收意见：- 合格意见：管道安装符合设计和施工要求，可以投入使用。

- 不合格意见：列出不符合要求的具体问题，并提出整改要求和期限。

6. 备注在质量验收过程中的其他补充说明和备注。

---以上仅为参考，具体内容需根据实际情况进行调整和完善。
