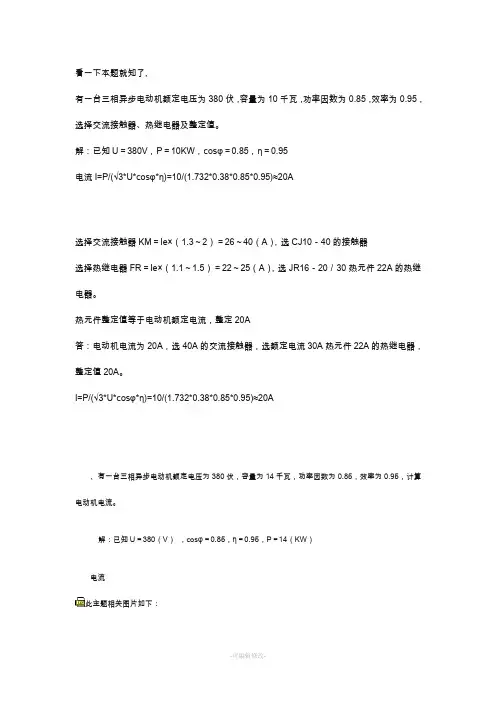

看一下本题就知了,有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。
解：已知U＝380V，P＝10KW，cosφ＝0.85，η＝0.95电流I=P/(√3*U*cosφ*η)=10/(1.732*0.38*0.85*0.95)≈20A选择交流接触器KM＝Ie×（1.3～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（1.1～1.5）＝22～25（A），选JR16－20／30热元件22A的热继电器。
热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。
I=P/(√3*U*cosφ*η)=10/(1.732*0.38*0.85*0.95)≈20A、有一台三相异步电动机额定电压为380伏，容量为14千瓦，功率因数为0.85，效率为0.95，计算电动机电流。
解：已知U＝380（V），cosφ＝0.85，η＝0.95，P＝14（KW）电流此主题相关图片如下：答：电动机电流29安培。
2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。
解：已知U＝380V，P＝10KW，cosφ＝0.85，η＝0.95电流此主题相关图片如下：选择交流接触器KM＝Ie×（1.3～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（1.1～1.5）＝22～25（A），选JR16－20／30热元件22A的热继电器。
热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。
3、一台三相交流异步电动机，其型号规格为Y112M－4，4KW；额定电压380V、△接法；cosφ＝0. 8；η＝0.85.计算该电动机的额定电流和保护用的熔体规格和热继电器的动作电流整定值是多少？解：电动机的额定电流为此主题相关图片如下：保护用的熔体规格为Ir＝（1.5～2.5）I＝（1.5～2.5）×8.9A＝13.4～22.3A热继电器的电流整定值IZ＝1.0×I＝1.0×8.9＝8.9A答：该电动机的额定电流为8.9A，保护用的熔体规格可选20A，热继电器的保护整定值应调在8.9A4、一台三相异步电动机额定电压380V；额定电流28A；cosφ＝0.85；η＝0.9.计算电动机的功率是多少？交流接触器应选多大规格？保护用熔断器的熔体应选多大？解：电动机功率为P＝3UeIe cosφη＝3×0.38×28×0.85×0.9≈14KW保护用的熔体规格为Ir＝（1.5～2.5）Ie＝（1.5～2.5）×28＝42～70A交流接触器的电流规格为Icj＝（1.3～2）Ie＝（1.3～2）×28＝36.4～56A答：电动机的功率14KW；交流接触器可选CJ20型40A；保护用的熔体可选60A。
10KW电机该选用多大的热继电器？老电工把计算方法告诉你，涨知识
A+
A-
用户1914995738
2018-08-21 06:49:54 2029
热继电器是电气电路中常用的保护性电路元器件，相信大部分的电工师傅都很熟悉，热继电器的主要功能是对电动机等设备或者电路进行过载保护，当线路或者设备发生过载情况的时候，热继电器就会跳闸保护，及时的断开电路。
但是如果问到如何给电路或者设备选择匹配的热继电器，相信很多的电工师傅就模糊了，特别是对于刚入门学习电工的师傅而言，更是无从知道，今天我们就重点来看看如何给电机选择合适的热继电器:
首先我们来看一个图片:
上面是具体的计算方法，下面我们具体解释一下这三点:
一，首先我们需要明白热继电器的选择需要特别注意2个电流:热继电器的额定电流范围和整定电流。
热继电器额定电流=1.2倍的电机的额定电流。
热继电器整定电流=（1-1.15）倍的电机的额定电流。
我们可以看到，热继电器的这两个电流都和电动机的额定电流有关系，我们需要计算电动机的额定电流。
二，电动机的额定电流计算我们在上图中提供2个方法:
1，估算方法:
1KW大概等于2A的电流
2，公式的计算（上图有详细的说明）。
三，举了一个具体的例子:
首先计算:380V，10KW的电机的额定电流为20A左右。
其次计算:热继电器的额定电流范围（18-25）A。
最后热继电器的整定电流为22A，称之为热保护动作电流值。

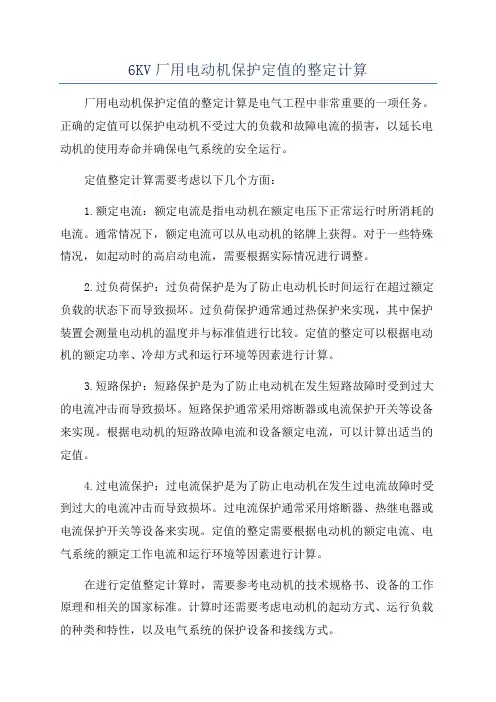

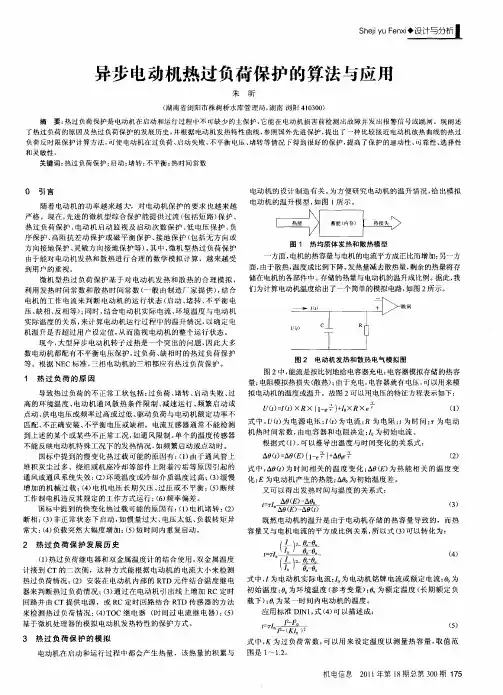

6KV厂用电动机保护定值的整定计算厂用电动机保护定值的整定计算是确定电动机保护装置动作的阈值，以保护电动机免受潜在的危害。
定值的设置应根据电动机的额定电流、额定功率、过载能力、运行条件和保护设备的特性来确定。
本文将详细介绍如何计算6KV厂用电动机保护定值的整定。
首先，需要了解一些基本概念和参数。
一台电动机的三相电流不应超过其额定电流的一定倍数，通常为 1.15倍。
当电动机过载或发生故障时，电流会超过额定电流。
此时，电动机保护装置应及时动作，切断电流，以避免损坏电动机。
电动机保护装置通常使用热继电器或电子继电器来实现过载保护。
热继电器的额定电流范围通常为电动机额定电流的0.7至1倍，而电子继电器可以根据具体情况进行调整。
整定电动机保护定值的计算需要以下几个步骤：1.确定额定电流和额定功率：额定电流是电动机在额定工作条件下的电流值，通常以安培(A)为单位。
额定功率是电动机在额定工作条件下的功率值，通常以千瓦(kW)为单位。
2.确定过载能力：过载能力是指电动机短时间内可以承受的额外负荷。
正常情况下，电动机应能承受额定功率的1.15倍的负载。
3.确定运行条件：包括环境温度、冷却方式、额定电压、起动方式等。
环境温度直接影响电动机的散热能力，需要根据具体情况进行调整。
4.确定保护设备特性：包括热继电器或电子继电器的额定电流范围和动作时间特性。
根据保护设备的规格书或技术资料，了解其额定电流范围和动作时间曲线。
5.根据以上参数，计算电动机的保护定值。
以热继电器保护为例，定值计算公式如下：定值=额定电流×过载能力/热继电器额定电流上限可以采用逐步试算的方法进行计算：1.假设电动机的额定电流为100A，过载能力为1.15倍，热继电器的额定电流范围为70A至100A。
2.计算定值的上限：定值上限=100A×1.15/100A=1.153.选择一个保护定值，例如14.确定热继电器的动作时间特性曲线，根据电动机的起动方式、负载类型和运行条件选择合适的曲线。
热继电器的选择和计算 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】看一下本题就知了, 有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为，效率为，选择交流接触器、热继电器及整定值。
解：已知U＝380V，P＝10K W，c o sφ＝，η＝？电流I=P/(√3*U*c o sφ*η)=10/***≈20A？选择交流接触器KM＝Ie×（～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（～）＝22～25（A），选JR16－20／30热元件22A的热继电器。
热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。
I=P/(√3*U*cosφ*η)=10/***≈20A、有一台三相异步电动机额定电压为380伏，容量为14千瓦，功率因数为，效率为，计算电动机电流。
解：已知U＝380（V），cosφ＝，η＝，P＝14（KW）电流此主题相关图片如下：答：电动机电流29安培。
2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为，效率为，选择交流接触器、热继电器及整定值。
解：已知U＝380V，P＝10KW，cosφ＝，η＝电流此主题相关图片如下：选择交流接触器KM＝Ie×（～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（～）＝22～25（A），选JR16－20／30热元件22A 的热继电器。
热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A 的热继电器，整定值20A。
3、一台三相交流异步电动机，其型号规格为Y112M－4，4KW；额定电压380 V、△接法；cosφ＝；η＝.计算该电动机的额定电流和保护用的熔体规格和热继电器的动作电流整定值是多少解：电动机的额定电流为此主题相关图片如下：保护用的熔体规格为Ir＝（～）I＝（～）×＝～热继电器的电流整定值IZ＝×I＝×＝答：该电动机的额定电流为，保护用的熔体规格可选20A，热继电器的保护整定值应调在4、一台三相异步电动机额定电压380V；额定电流28A；cosφ＝；η＝.计算电动机的功率是多少交流接触器应选多大规格保护用熔断器的熔体应选多大解：电动机功率为P＝3UeIe cosφη＝3××28××≈14KW保护用的熔体规格为Ir＝（～）Ie＝（～）×28＝42～70A交流接触器的电流规格为Icj＝（～2）Ie＝（～2）×28＝～56A答：电动机的功率14KW；交流接触器可选CJ20型40A；保护用的熔体可选60 A。

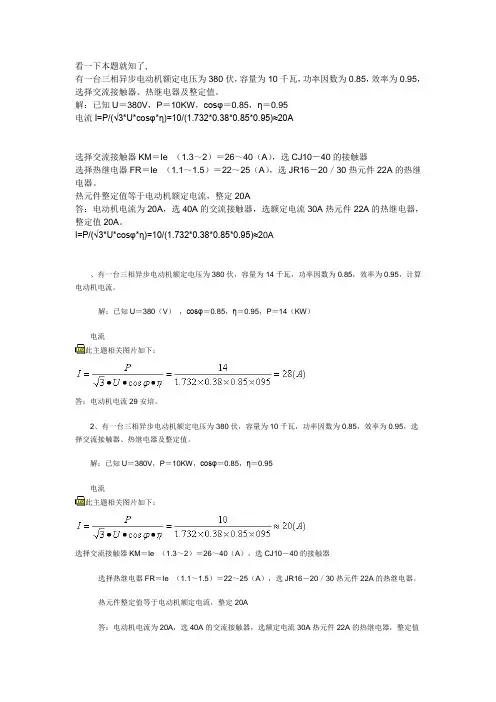

看一下本题就知了,有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。
解：已知U＝380V，P＝10KW，cosφ＝0.85，η＝0.95电流I=P/(√3*U*cosφ*η)=10/(1.732*0.38*0.85*0.95)≈20A选择交流接触器KM＝Ie×（1.3～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（1.1～1.5）＝22～25（A），选JR16－20／30热元件22A的热继电器。
热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。
I=P/(√3*U*cosφ*η)=10/(1.732*0.38*0.85*0.95)≈20A、有一台三相异步电动机额定电压为380伏，容量为14千瓦，功率因数为0.85，效率为0.95，计算电动机电流。
解：已知U＝380（V），cosφ＝0.85，η＝0.95，P＝14（KW）电流此主题相关图片如下：答：电动机电流29安培。
2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。
解：已知U＝380V，P＝10KW，cosφ＝0.85，η＝0.95电流此主题相关图片如下：选择交流接触器KM＝Ie×（1.3～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（1.1～1.5）＝22～25（A），选JR16－20／30热元件22A的热继电器。
热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。
3、一台三相交流异步电动机，其型号规格为Y112M－4，4KW；额定电压380V、△接法；cosφ＝0. 8；η＝0.85.计算该电动机的额定电流和保护用的熔体规格和热继电器的动作电流整定值是多少？解：电动机的额定电流为此主题相关图片如下：保护用的熔体规格为Ir＝（1.5～2.5）I＝（1.5～2.5）×8.9A＝13.4～22.3A热继电器的电流整定值IZ＝1.0×I＝1.0×8.9＝8.9A答：该电动机的额定电流为8.9A，保护用的熔体规格可选20A，热继电器的保护整定值应调在8.9A4、一台三相异步电动机额定电压380V；额定电流28A；cosφ＝0.85；η＝0.9.计算电动机的功率是多少？交流接触器应选多大规格？保护用熔断器的熔体应选多大？解：电动机功率为P＝3UeIe cosφη＝3×0.38×28×0.85×0.9≈14KW保护用的熔体规格为Ir＝（1.5～2.5）Ie＝（1.5～2.5）×28＝42～70A交流接触器的电流规格为Icj＝（1.3～2）Ie＝（1.3～2）×28＝36.4～56A答：电动机的功率14KW；交流接触器可选CJ20型40A；保护用的熔体可选60A。
瞧一下本题就知了,有一台三相异步电动机额定电压为380伏,容量为10千瓦,功率因数为0、85,效率为0、95,选择交流接触器、热继电器及整定值。
解:已知U＝380V,P＝10KW,cosφ＝0、85,η＝0、95电流I=P/(√3*U*cosφ*η)=10/(1、732*0、38*0、85*0、95)≈20A选择交流接触器KM＝Ie×(1、3～2)＝26～40(A),选CJ10－40的接触器选择热继电器FR＝Ie×(1、1～1、5)＝22～25(A),选JR16－20／30热元件22A的热继电器。
热元件整定值等于电动机额定电流,整定20A答:电动机电流为20A,选40A的交流接触器,选额定电流30A热元件22A的热继电器,整定值20A。
I=P/(√3*U*cosφ*η)=10/(1、732*0、38*0、85*0、95)≈20A、有一台三相异步电动机额定电压为380伏,容量为14千瓦,功率因数为0、85,效率为0、95,计算电动机电流。
解:已知U＝380(V) ,cosφ＝0、85,η＝0、95,P＝14(KW)电流此主题相关图片如下:答:电动机电流29安培。
2、有一台三相异步电动机额定电压为380伏,容量为10千瓦,功率因数为0、85,效率为0、95,选择交流接触器、热继电器及整定值。
解:已知U＝380V,P＝10KW,cosφ＝0、85,η＝0、95电流此主题相关图片如下:选择交流接触器KM＝Ie×(1、3～2)＝26～40(A),选CJ10－40的接触器选择热继电器FR＝Ie×(1、1～1、5)＝22～25(A),选JR16－20／30热元件22A的热继电器。
热元件整定值等于电动机额定电流,整定20A答:电动机电流为20A,选40A的交流接触器,选额定电流30A热元件22A的热继电器,整定值20A。
3、一台三相交流异步电动机,其型号规格为Y112M－4,4KW;额定电压380V、△接法;cosφ＝0、8;η＝0、85、计算该电动机的额定电流与保护用的熔体规格与热继电器的动作电流整定值就是多少？解:电动机的额定电流为此主题相关图片如下:保护用的熔体规格为Ir＝(1、5～2、5)I＝(1、5～2、5)×8、9A＝13、4～22、3A热继电器的电流整定值IZ＝1、0×I＝1、0×8、9＝8、9A答:该电动机的额定电流为8、9A,保护用的熔体规格可选20A,热继电器的保护整定值应调在8、9A4、一台三相异步电动机额定电压380V;额定电流28A;cosφ＝0、85;η＝0、9、计算电动机的功率就是多少？交流接触器应选多大规格？保护用熔断器的熔体应选多大？解:电动机功率为P＝3UeIe cosφη＝3×0、38×28×0、85×0、9≈14KW保护用的熔体规格为Ir＝(1、5～2、5)Ie＝(1、5～2、5)×28＝42～70A交流接触器的电流规格为Icj＝(1、3～2)Ie＝(1、3～2)×28＝36、4～56A答:电动机的功率14KW;交流接触器可选CJ20型40A;保护用的熔体可选60A。

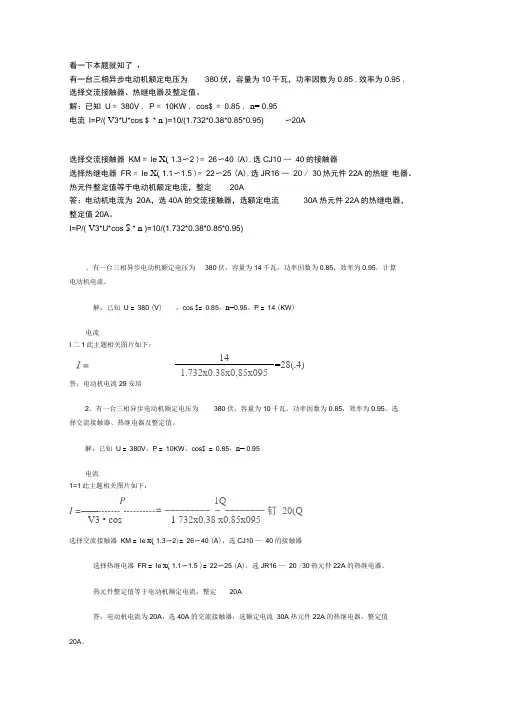

看一下本题就知了 ，有一台三相异步电动机额定电压为 380伏，容量为10千瓦，功率因数为0.85 ,效率为0.95 , 选择交流接触器、热继电器及整定值。
解：已知 U = 380V , P = 10KW , cos $ = 0.85 , n= 0.95电流 l=P/( V 3*U*cos $ * n )=10/(1.732*0.38*0.85*0.95) 〜20A选择交流接触器 KM = le X( 1.3〜2 )= 26〜40 (A ),选CJ10 — 40的接触器选择热继电器 FR = Ie X( 1.1〜1.5 )= 22〜25 (A ),选JR16 — 20 / 30热元件22A 的热继 电器。
热元件整定值等于电动机额定电流，整定20A 答：电动机电流为 20A ，选40A 的交流接触器，选额定电流30A 热元件22A 的热继电器， 整定值20A 。
I=P/( V 3*U*cos $ * n )=10/(1.732*0.38*0.85*0.95) 、有一台三相异步电动机额定电压为 380伏，容量为14千瓦，功率因数为0.85，效率为0.95，计算电动机电流。
解：已知 U = 380 (V ) ，cos $= 0.85，n=0.95，P = 14 (KW )电流I 二1此主题相关图片如下:答：电动机电流29安培2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。
解：已知 U = 380V ，P = 10KW ，cos $ = 0.85，n= 0.95电流1=1此主题相关图片如下：P 1Q I =——------- ---------- = --------- - -------- 钉 20(Q V3 • cos 1 732x0.38 x0.85x095选择交流接触器 KM = Ie x( 1.3〜2)= 26〜40 (A )，选CJ10 — 40的接触器选择热继电器 FR = Ie x( 1.1〜1.5 )= 22〜25 (A )，选JR16 — 20 /30热元件22A 的热继电器。

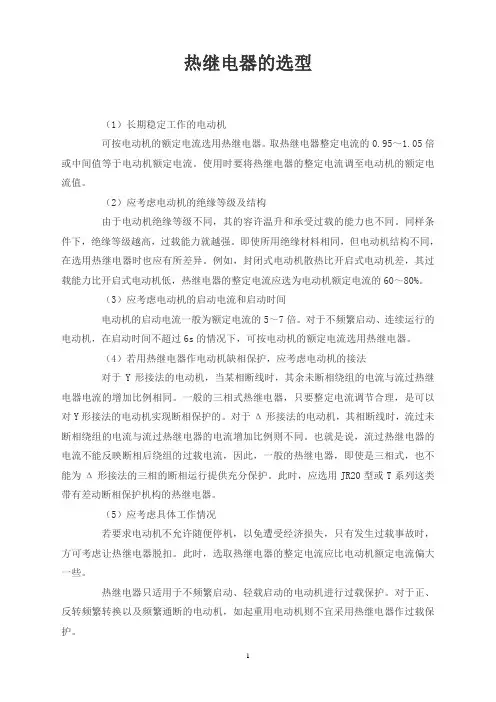

热继电器的选型（1）长期稳定工作的电动机可按电动机的额定电流选用热继电器。
取热继电器整定电流的0.95～1.05倍或中间值等于电动机额定电流。
使用时要将热继电器的整定电流调至电动机的额定电流值。
（2）应考虑电动机的绝缘等级及结构由于电动机绝缘等级不同，其的容许温升和承受过载的能力也不同。
同样条件下，绝缘等级越高，过载能力就越强。
即使所用绝缘材料相同，但电动机结构不同，在选用热继电器时也应有所差异。
例如，封闭式电动机散热比开启式电动机差，其过载能力比开启式电动机低，热继电器的整定电流应选为电动机额定电流的60～80%。
（3）应考虑电动机的启动电流和启动时间电动机的启动电流一般为额定电流的5～7倍。
对于不频繁启动、连续运行的电动机，在启动时间不超过6s的情况下，可按电动机的额定电流选用热继电器。
（4）若用热继电器作电动机缺相保护，应考虑电动机的接法对于Y形接法的电动机，当某相断线时，其余未断相绕组的电流与流过热继电器电流的增加比例相同。
一般的三相式热继电器，只要整定电流调节合理，是可以对Y形接法的电动机实现断相保护的。
对于Δ形接法的电动机，其相断线时，流过未断相绕组的电流与流过热继电器的电流增加比例则不同。
也就是说，流过热继电器的电流不能反映断相后绕组的过载电流，因此，一般的热继电器，即使是三相式，也不能为Δ形接法的三相的断相运行提供充分保护。
此时，应选用JR20型或T系列这类带有差动断相保护机构的热继电器。
（5）应考虑具体工作情况若要求电动机不允许随便停机，以免遭受经济损失，只有发生过载事故时，方可考虑让热继电器脱扣。
此时，选取热继电器的整定电流应比电动机额定电流偏大一些。
热继电器只适用于不频繁启动、轻载启动的电动机进行过载保护。
对于正、反转频繁转换以及频繁通断的电动机，如起重用电动机则不宜采用热继电器作过载保护。
热继电器。
6KV厂用电动机保护定值的整定计算厂用电动机保护定值的整定计算是电气工程中非常重要的一项任务。
正确的定值可以保护电动机不受过大的负载和故障电流的损害，以延长电动机的使用寿命并确保电气系统的安全运行。
定值整定计算需要考虑以下几个方面：1.额定电流：额定电流是指电动机在额定电压下正常运行时所消耗的电流。
通常情况下，额定电流可以从电动机的铭牌上获得。
对于一些特殊情况，如起动时的高启动电流，需要根据实际情况进行调整。
2.过负荷保护：过负荷保护是为了防止电动机长时间运行在超过额定负载的状态下而导致损坏。
过负荷保护通常通过热保护来实现，其中保护装置会测量电动机的温度并与标准值进行比较。
定值的整定可以根据电动机的额定功率、冷却方式和运行环境等因素进行计算。
3.短路保护：短路保护是为了防止电动机在发生短路故障时受到过大的电流冲击而导致损坏。
短路保护通常采用熔断器或电流保护开关等设备来实现。
根据电动机的短路故障电流和设备额定电流，可以计算出适当的定值。
4.过电流保护：过电流保护是为了防止电动机在发生过电流故障时受到过大的电流冲击而导致损坏。
过电流保护通常采用熔断器、热继电器或电流保护开关等设备来实现。
定值的整定需要根据电动机的额定电流、电气系统的额定工作电流和运行环境等因素进行计算。
在进行定值整定计算时，需要参考电动机的技术规格书、设备的工作原理和相关的国家标准。
计算时还需要考虑电动机的起动方式、运行负载的种类和特性，以及电气系统的保护设备和接线方式。
值得注意的是，定值的整定是一个复杂的过程，需要具备一定的电气工程技术背景和经验。
不同的电动机和电气系统可能有不同的保护需求和定值要求。
因此，在实际工程中，最好由专业的电气工程师根据具体情况进行定值整定计算，并遵循相关的技术标准和规范。
(一)一般方法
保护长期工作或间断长期工作的电动机时热继电器的选用计算方法是：
(1)一般情况下，按电动机的额定电流选取，使热继电器的整定值为(0．95—1．05)IN(IN为电动机的额定工作电流)，或选
取整定范围的中值为电动机的额定工作电流。
(2)保护Y—Δ起动电动机，当热继电器的3个热元件分别串接在Δ联结的各相绕组内，热继电器的整定电流应按电动机
的额定电流整定。
(3)保护并联电容器的补偿型电动机，只有有功电流流经热继电器，热继电器的整定电流可按下式近似进行整定:
式中 It——热继电器整定电流．A；
IN——电动机额定电流，A；
cosφ——电动机功率因数。
(二)作图法
用于保护反复短时工作电动机的热继电器，每小时允许的操作次数，与电动机的起动过渡过程、通电持续率及负载电流等因
素有关。复合加热的热继电器，在反复短时工作下每小时允许的操作次数，可按图1所示的速查曲线选用。
间接加热的热继电器每小时允许的操作次数，比按图1速查曲线选用的次数稍高。当电动机每小时的操作次数较高时，可
选用带速饱和电流互感器的热继电器。
图3—1及其应用方法是根据下列公式绘制和确定的。反复短时工作允许操作频率为
式中 f。——允许操作频率，次/h；
Kc——计算系数，Kc＝0.8—0.9；
ts——电动机起动时间，s：
Ks——电动机起动电流倍数(即其起动电流与其额定电流之比)；
KL——电动机负载电流倍数(即其负载电流与其额定电流之比)：
K1——热继电器额定整定电流与电动机额定电流之比：
TD——通电持续率。
