2021年植筋工程施工检验批质量验收记录(结构加固)

植筋工程施工检验批质量验收记录(结构加固)Word 文档第一篇模板：植筋工程施工检验批质量验收记录1. 工程概况1.1 工程名称：1.2 工程地址：1.3 工程编号：1.4 施工单位：1.5 监理单位：2. 植筋施工检验批清单2.1 植筋材料清单：2.2 植筋工艺清单：3. 施工过程记录3.1 施工时间：3.2 施工人员：3.3 施工工艺：3.4 施工设备：4. 现场检验情况4.1 植筋位置和数量确认：4.2 植筋直径和长度确认：4.3 植筋间距确认：4.4 植筋固定情况确认：4.5 植筋与混凝土粘结情况确认：5. 检验结果5.1 植筋位置、数量符合要求：5.2 植筋直径、长度符合要求：5.3 植筋间距符合要求：5.4 植筋固定情况符合要求：5.5 植筋与混凝土粘结情况符合要求：6. 验收意见6.1 植筋工程质量达标：（√）6.2 植筋工程质量不达标：（×）附件：植筋工程施工图纸、植筋工程验收标准、植筋工程施工材料合格证明法律名词及注释：1. 植筋工程：指对建筑物或结构进行加固的工程，通过植入钢筋等材料提升其抗震、抗风、抗震动等性能。

2. 施工单位：负责进行植筋工程施工的企业或个人。

3. 监理单位：负责监督植筋工程施工质量的机构或个人。

第二篇模板：植筋工程施工检验批质量验收记录1. 工程概况1.1 工程名称：1.2 工程地址：1.3 工程编号：1.4 施工单位：1.5 监理单位：2. 植筋施工检验批清单2.1 植筋材料清单：2.2 植筋工艺清单：3. 施工过程记录3.1 施工时间：3.2 施工人员：3.3 施工工艺：3.4 施工设备：4. 现场检验情况4.1 植筋位置和数量确认：4.2 植筋直径和长度确认：4.3 植筋间距确认：4.4 植筋固定情况确认：4.5 植筋与混凝土粘结情况确认：5. 检验结果5.1 植筋位置、数量符合要求： 5.2 植筋直径、长度符合要求： 5.3 植筋间距符合要求：5.4 植筋固定情况符合要求：5.5 植筋与混凝土粘结情况符合要求：6. 验收意见6.1 植筋工程质量达标：（√）6.2 植筋工程质量不达标：（×）附件：植筋工程施工图纸、植筋工程验收标准、植筋工程施工材料合格证明法律名词及注释：1. 植筋工程：指对建筑物或结构进行加固的工程，通过植入钢筋等材料提升其抗震、抗风、抗震动等性能。

植筋工程施工记录日期：XXXX年XX月XX日施工单位：XXX施工公司项目名称：XX道路植筋工程施工人员：XX、XX、XX等施工地点：XX市XX区XX路施工目的：为了加固道路基础，提高路面承载能力，保障道路使用的安全性和稳定性。

施工内容：植筋工程是在道路路面下方钻孔并注入钢筋混凝土，用以加固路面的一种施工方法。

本次施工计划在道路路面下植入钢筋混凝土，以增加道路的承载能力。

施工过程：1. 场地准备：施工前，首先需要对施工现场进行清理和平整，确保施工区域的通畅和安全。

同时，将施工区域进行标示和围栏，确保人员和车辆进出的安全。

2. 钻孔定位：根据设计要求和施工图纸，确定钻孔位置和深度。

施工人员采用电动钻孔机进行钻孔，确保钻孔位置准确。

3. 钢筋安装：在钻孔位置安装预埋的钢筋，根据设计要求施工人员将钢筋按照规定的长度和数量放置到钻孔内。

4. 浇筑混凝土：钢筋安装完成后，施工人员开始进行混凝土浇筑。

混凝土的配合比例、浇筑速度和厚度均要按照设计要求进行操作。

5. 养护维护：混凝土浇筑完成后，对其进行养护维护。

养护时间和方法依据混凝土的配合比例和环境温度等因素决定，确保混凝土的质量和强度。

施工进度：目前，本次植筋工程已完成了钻孔定位和钢筋安装工作，接下来将进行混凝土的浇筑和养护维护工作。

施工人员将会按照施工图纸和设计要求，保证施工质量和工程进度。

安全措施：1. 施工现场设置警示标识，加强安全防护措施，确保施工人员和过往车辆的安全。

2. 施工过程中，施工人员需严格按照操作规程进行施工，避免发生安全事故。

3. 施工人员需全程佩戴安全帽、安全鞋等个人防护用品，确保施工过程中人员的安全。

总结：本次植筋工程施工计划顺利进行，施工人员按照设计要求和施工图纸进行操作，保证了工程质量和进度。

施工过程中，各项安全措施得到了有效实施，确保了施工现场的安全。

接下来，将会继续按照计划进行混凝土的浇筑和养护工作，确保工程顺利完成。

以上为本次植筋工程施工记录，如有不足之处，请各位施工人员和监理工程师提出指导和建议，以便完善工程质量。

植筋工程质量验收标准1）植筋分项工程质量验收①植筋分项工程检验批划分本工程中植筋工作量较小且集中在同一区域，可按划分为一个检验批。

②植筋分项工程的检验批质量验收植筋分项工程各检验批验收时由监理工程师（建设单位项目技术负责人）组织项目专业质量检查员等依据《建筑结构加固工程施工质量验收规程（送审稿）》中有关要求进行施工质量验收。

③植筋分项工程质量验收植筋分项工程各检验批合格质量应符合以下规定：a.主控项目和一般项目的质量经抽样检验合格；b.具有完整的施工操作依据、质量检查记录。

2）植筋分项工程材料质量验收标准(1)主控项目①植筋用胶粘剂进场时，应对其品种、型号、级别、包装和出厂日期等进行检查，并应按《（GB50367-2013）混凝土结构加固设计规范》中的方法进行钢—混凝土粘结正粘接强度及钢套筒粘结抗剪强度复试检验，质量检验结论符合《（GB50367-2013）混凝土结构加固设计规范》“A级胶”性能指标规定。

胶粘剂进场应具有产品合格证、包装、标志、出厂检测报告和进场复试报告。

严禁使用过期胶粘剂、无合格证书的胶粘剂及包装破损或无出厂包装的胶粘剂。

②植筋用胶粘剂的填料应在厂家制胶生产时添加，严禁在施工现场掺入。

③植筋用钢筋应为热轧带肋钢筋，其性能和质量应符合设计要求和《（GB14499）钢筋混凝土用热轧钢筋》的规定。

④当胶粘剂或钢筋的品种、型号、级别或规格需作变更时，应出具设计变更通知书。

(2)一般项目植筋用钢筋应平直、无损伤，表面不得有裂纹、油污和锈斑。

3）植筋分项工程界面处理质量验收标准(1)主控项目①植筋孔洞钻好后应先用毛刷清孔；再用洁净无油的压缩空气或手动吹气筒（皮老虎）清除孔内粉尘，如此反复处理不应少于3次，直至无粉尘碎屑为止。

必要时尚应用于净棉纱、毛刷蘸少量工业丙酮擦净孔壁。

②植筋孔壁的干燥程度应符合胶粘剂产品使用说明书的要求。

③植筋孔应完整，不得有裂缝和其它局部损伤。

(2)一般项目①植入前再次复查钢筋锈蚀情况，若有新锈，应用砂纸擦拭处理。

钢筋工程方案验收记录项目名称：XX大楼钢筋工程施工项目负责人：李工程师验收人：张总监、王工程师验收日期：2023年5月15日一、验收背景XX大楼是一栋高层建筑，工程涉及到大量的钢筋工程。

为了确保工程质量，提高工程安全，我们进行了钢筋工程方案的验收。

二、验收内容1、验收质量标准：根据国家相关标准和规范，以及公司内部的工程质量标准，对钢筋工程方案进行全面、严格的验收。

2、验收范围：验收范围包括钢筋设计方案、材料选用、施工工艺、施工程序等内容。

三、验收过程及结果1、钢筋设计方案的验收(1) 设计人员详细介绍了钢筋设计方案的内容，包括钢筋型号、规格、数量等。

(2) 经验收人员仔细查看了设计方案，根据实际情况进行了调整，提出了合理化建议。

(3) 经过讨论和修改，最终确定了符合工程要求的钢筋设计方案。

2、材料选用的验收(1) 验收人员对施工材料进行了检查，包括钢筋、钢筋焊接材料等。

(2) 通过对材料的质量、规格等方面进行检验，确定了材料的选用满足了工程质量标准。

3、施工工艺的验收(1) 验收人员对施工工艺进行了详细的了解和了解，包括钢筋加工、安装、焊接等。

(2) 对施工工艺进行了现场检查，确保施工过程符合规范和要求。

4、施工程序的验收(1) 验收人员对施工进度进行了跟踪和监督，确保施工程序按照计划进行。

(2) 对施工中出现的问题和难点进行了及时的沟通和解决，保障了施工质量和工期。

五、验收结论根据现场的验收情况和相关资料，对钢筋工程方案进行了全面的验收。

1、设计方案合理，符合工程要求。

2、材料选用满足了工程质量标准。

3、施工工艺合理，施工程序按照计划进行。

基于以上验收情况，我们认为钢筋工程方案符合工程质量要求，具备了施工条件。

六、后续工作1、继续监督和检查施工过程，确保工程质量和安全。

2、及时跟进工程进度，保障工程按时完工。

3、注重与设计人员、施工人员的沟通和交流，提高工程执行的效率和质量。

七、总结通过本次钢筋工程方案的验收，我们全面了解了工程的实际情况，确保了工程的顺利进行。

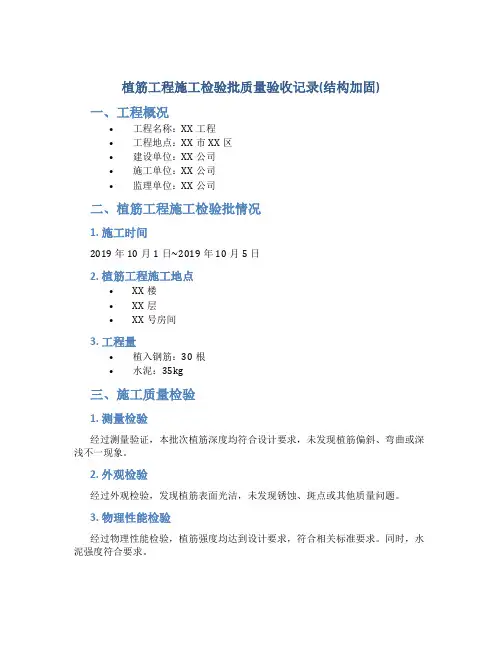

植筋工程施工检验批质量验收记录(结构加固)
一、工程概况
•工程名称：XX工程
•工程地点：XX市XX区
•建设单位：XX公司
•施工单位：XX公司
•监理单位：XX公司
二、植筋工程施工检验批情况
1. 施工时间
2019年10月1日~2019年10月5日
2. 植筋工程施工地点
•XX楼
•XX层
•XX号房间
3. 工程量
•植入钢筋：30根
•水泥：35kg
三、施工质量检验
1. 测量检验
经过测量验证，本批次植筋深度均符合设计要求，未发现植筋偏斜、弯曲或深浅不一现象。

2. 外观检验
经过外观检验，发现植筋表面光洁，未发现锈蚀、斑点或其他质量问题。

3. 物理性能检验
经过物理性能检验，植筋强度均达到设计要求，符合相关标准要求。

同时，水泥强度符合要求。

四、质量验收
在本批次植筋工程施工中，施工单位严格按照设计要求和规范要求进行施工，现场管理有序，施工质量良好。

经过检验，植筋质量符合国家标准和设计要求，经监理单位验收合格。

五、处理措施
如发现本批次植筋工程后期出现质量问题，将依据标准进行处置处理。

六、签字
签字人职务签名时间
林XX 施工责任人2019年10月5日
张XX 施工质量员2019年10月5日
李XX 监理工程师2019年10月5日。

建筑结构加固工程检验批改编范本原构件修整及界面处理检验批质量验收记录表编号：单位工程名称株洲北站货场南方快运跨线货棚改造工程混凝土构件增大截面工程分部工程名称原构件修整及界面处理分项工程名称验收部位席育项目负责中国中铁七局集团郑州工程有限公建筑结构加固工程施工质量验收规GB50550-2010施工质量验收标准名称及编《混凝土结构加固技术规范》GB50367-201 监理单施工单位检查评定记验收记原构件混凝土界面经修尚应采露出骨料新面后15.2.花锤砂轮机或高压水射必要时也可凿进行打毛沟槽原构件的截面应按设计件的要求清洗混凝土表面2设计要涂刷一层改性混凝土素涂刷方法及施工工艺质应符合设计规范要求原构件钢筋的外露部分若发现锈蚀已导除锈时35..2.其界面削弱严重尚应通并按设计补充设计单位纸进行补筋涂刷改性混凝土素浆前对原构件表面界面处理 15.2.不得有漏剔除的行复查浮砂以及漏补的动石子缝和漏清楚的其他污垢等专职质量检查施工单位检查分项工程技术负责人年月日评定结果日月年分项工程负责人监理单位验收结论监理工程师日月年钢筋（原材料及加工）工程检验批质量验收记录表编号：单位工程名称株洲北站货场南方快运跨线货棚改造工程混凝土构件增大截面工程分部工程名称2-4、6-9、11、19、验收部位 21、钢筋分项工程名称 25轴/席育项目负责中国中铁七局集团郑州工程有限公《铁路站场工程施工质量验收标准TB10422003施工质量验收标准名称及编《混凝土结构加固技术规范》GB50367-201《建筑结构加固工程施工质量验收规范GB50550-2010监理单施工单位检查评定记验收记[A5.2.1钢筋材合格，见检验报大于钢筋直径2.弯曲直倍，18°弯端留大于钢筋直倍的直线直钩的弯曲直径大于钢筋直径倍直角形弯倍的直线钩端留大于钢筋直平滑的曲线，其弯曲半径大于钢筋直5.3.[A弯起钢21 弯弯曲直径大于箍筋直径2.,箍筋弯端直线段的长度大于箍筋直径植植筋深度满足设计和规范要平直、无损伤，表面无裂纹、油污、5.2.[A1钢筋外粒状或片状老 5 00410受力筋全 /20>5 0002弯起筋弯折位420m5箍筋内净尺2施工单位检查专职质量检查员年月日评定结果分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师日月年钢筋（连接及安装）检验批质量验收记录编号单位工程名株洲北站货场南方快运跨线货棚改造工混凝土构件增大截面工分部工程名2-6-112验收部2分项工程名钢/席育中铁七局集团郑州工程有限公项目负责《铁路站场工程施工质量验收标准TB10422003《混凝土结构加固技术规范》GB50367-201施工质量验收标准名称及编《建筑结构加固工程施工质量验收规范GB50550-2010监理单施工单位检查评定记施工质量验收标准的规验收记设计要符合规范和设计要1纵向受力筋连接方5.4.[A2符合规范和设计要钢筋植筋质钢筋品种、规格、数311钢筋符合设计要设计要5.4.[A钢筋接头位置、数/1-3215受力钢筋排34202同一排中受力钢筋间分布钢筋间20 120绑扎骨箍间102焊接骨厚项度允5 30弯起点位置 9 6107许目偏10＋差c保///≥35//5－（护mm层5?c2535﹥﹥2-1245）厚2?度3?cc25≤/////1?施工单位检查评定结果专职质量检查员年月日日月年分项工程技术负责人日月分项工程负责人年监理单位验收结论监理工程师日年月模板与支架检验批质量验收记录编号单位工程名株洲北站货场南方快运跨线货棚改造工混凝土构件增大截面工分部工程名2-6-112验收部模分项工程名2/席育中铁七局集团郑州工程有限公项目负责[A：《铁路混凝土与砌体工程施工质量验收标准TB10422003施工质量验收标准名称及编[B：《铁路站场工程施工质量验收标准TB10422003监理单施工单位检查评定记施工质量验收标准的规验收记[A4.2.符合施工工艺设计要材料质量和结1[A4.2.稳固牢靠，接缝严密，不得漏模板安装一般要2[A4.3./承重模板拆35232轴线位333表面平整2223523125-41/131/121/20001/15001/11/1 000模板0向弯/1 500梁、许5 ，－＋10模板内侧宽度5 2 2 1 -3 般/////2，－＋5 梁底模拱度偏11 2 相邻两板表面高低差1 1 2 1 差项///// （10 中心位置mm/////）预留孔洞目/////0 ，10＋寸尺////// / / / / 3 预埋件中心位置// ///4.3.2第[A] 2表面及棱角未受损伤模板与支架拆除条．日年月专职质量检查员施工单位检查日年月分项工程技术负责人评定结果分项工程负责监理工程监理单位验收结混凝土（原材料及配合比）检验批质量验收记录表（Ⅰ编号单位工程名株洲北站货场南方快运跨线货棚改造工混凝土构件增大截面工分部工程名2-6-1122分项工程名混凝验收部/中铁七局集团郑州工程有限公项目负责席育[A：《铁路混凝土与砌体工程施工质量验收标准TB10422003施工质量验收标准名称及编[B：《铁路站场工程施工质量验收标准TB10422003监理单施工单位检查评定记施工质量验收标准的规验收记6.2.[A符合要水泥质1符合要6.2.[A细骨料质2符合要6.2.[A3粗骨料质符合要求6.2.4第[A]控4 外加剂质量条自来水6.2.5[A]第5 拌合用水质量项条/6.2.6第[A]6 掺和料质量条目见配比报告6.3.1[A]第7 配合比设计条/6.3.2[A]第8混凝土中总碱含量条施工单位检查评定结果日月年专职质量检查员日年月分项工程技术负责人日年月分项工程负责人监理单位验收结监理工程混凝土（施工）工程检验批质量验收记录表（Ⅱ单位工程名株洲北站货场南方快运跨线货棚改造工混凝土构件增大截面工分部工程名2-6-1122分项工程名混凝验收部/席育中铁七局集团郑州工程有限公项目负责[A：《铁路混凝土与砌体工程施工质量验收标准TB10422003施工质量验收标准名称及编[B：《铁路站场工程施工质量验收标准TB10422003监理单施工单位检查评定记验收记混凝土强度等级、弹性模量及[A6.4.1符合要求，见检验报件取样和留6.4.混凝土施工工艺及施工缝的[A2/置和处6.4.[A混凝土养3浇水养6.4.4第[A]/1施工配合比调整条 6.4.5第[A]一2拌合物的坍落度符合设计和配合比要求条般水泥和干燥状态掺合料1% 原材项允料[A]第6.4.6许-2% 粗、细骨料3每偏目条盘差称重-1%水、外加剂/特殊混凝土检验项目：施工单位检查评定结果日月专职质量检查员年日年月分项工程技术负责人日年月分项工程负责人监理单位验收结监理工程混凝土（结构外观和尺寸偏差）检验批质量验收记录表（Ⅲ编号单位工程名株洲北站货场南方快运跨线货棚改造工混凝土构件增大截面工分部工程名2-6-11混凝分项工程名22验收部/席育项目负责中铁七局集团郑州工程有限公[A：《铁路混凝土与砌体工程施工质量验收标准TB10422003施工质量验收标准名称及编[B：《铁路站场工程施工质量验收标准TB10422003监理单施工单位检查评定记施工质量验收标准的规验收记10 mm668轴线（中线）位512244表面平整8 mm555 -210 mm341/21/181/21/2垂直1/30001/1 0002002000000002mm截面尺173/2 0形尺5＋般1mm / / / / 梁、桁架中心拱度/ 寸2－允许 / / // 项偏中心位置 15 mm差// / / 目预留孔洞 / / / / 10＋mm尺寸0/ / / /// / / /预埋件中心位置 5 mm/////[A]第6.4.8密实平整、颜色均匀，无露筋、蜂窝、孔混凝土外观质量2条洞、疏松、麻面和缺棱掉角等缺陷。

植筋锚固力检测记录1.检测目的2.检测对象本次检测的对象是一处新建的钢筋混凝土墙体结构，其中包括了多处植筋。

3.检测方法采用无损检测方法进行植筋锚固力的测量，具体操作步骤如下：1)清除植筋周围的尘土和杂物，并用刷子将其清理干净。

2) 在植筋锚固端距离锚固点400mm处的混凝土表面打上标记线，以便后续测量参考。

3)使用无损检测仪器，将其探头紧贴在植筋锚固端的混凝土表面，并记录显示的检测数值。

4) 将探头逐渐向植筋锚固端移动，每移动200mm测量一次，并记录相应的检测数值。

5) 将探头再次紧贴混凝土表面，测量距离锚固点800mm处的混凝土表面上的植筋锚固力。

6)将探头从混凝土表面移开，结束测量。

4.检测结果和分析根据实际测量情况，得到如下测量结果：- 植筋锚固端距离锚固点400mm处的锚固力为XX kN。

- 植筋锚固端距离锚固点600mm处的锚固力为XX kN。

- 植筋锚固端距离锚固点800mm处的锚固力为XX kN。

分析：根据测量结果得知，在距离锚固点较近的位置，植筋的锚固力较大，符合设计要求。

随着距离锚固点的增加，植筋的锚固力逐渐减小，但仍保持在合理范围内。

综合分析，可以认为植筋的锚固性能达到设计要求。

5.结论在本次植筋锚固力检测中，通过对植筋的锚固力进行测量，结果表明植筋的锚固性能符合设计要求，在混凝土结构中具有较好的锚固效果。

这对于保证结构的稳定性和安全性具有重要意义。

6.建议建议在实际施工过程中，加强对植筋的安装质量控制，确保植筋的良好锚固效果。

如果在施工中发现植筋的安装存在问题，应及时采取措施进行修复或更换，以确保结构的整体稳定性。

7.参考标准本次检测参考了相关的国家标准和行业规范，包括但不限于《建筑结构混凝土植筋套筒锚固试验评定规范》等。

注：以上是一个模板，具体检测记录应根据实际情况进行填写。

结构加固用水泥基灌浆料检验批质量验收记录项目名称：XXX工程项目工程单位：XXX公司监理单位：XXX监理公司施工单位：XXX施工队检验单位：XXX检验中心一、检验依据1.《建筑工程质量验收规范》2.《建筑工程水泥制品质量验收规范》二、检验目的本次检验的目的是验证结构加固用水泥基灌浆料的质量是否符合相关规范和要求，保证工程质量合格。

三、检验内容1.外观质量：检查灌浆料的外观是否均匀，无明显色差和颗粒状物质。

2.试块试验：检验水泥基灌浆料的抗压强度和抗折强度是否满足设计要求。

3.混凝土灌浆试验：检验灌浆料与混凝土的相容性，包括粘结力、沉降度等性能。

4.化学分析：检验灌浆料中主要化学成分的含量，确保其成分符合标准要求。

四、检验方法1.外观质量：目测法，通过对样品的外观进行评价。

2.试块试验：按照《水泥及其制品试验方法》进行试块制备和强度测试。

3.混凝土灌浆试验：制备混凝土试件，浸泡在灌浆料中一定时间后，测定其粘结力和沉降度。

4.化学分析：采用化学分析仪器对样品进行化学成分分析。

五、检验结果经过以上检验方法，得出以下结果：1.外观质量：检验员对水泥基灌浆料的外观进行了评价，外观均匀，无明显色差和颗粒状物质。

2.试块试验：灌浆试块经过抗压强度和抗折强度测试，达到了设计要求。

3.混凝土灌浆试验：灌浆料与混凝土试件相互兼容，达到了预期的粘结力和沉降度。

4.化学分析：灌浆料中主要化学成分的含量符合标准要求。

综上所述，本次结构加固用水泥基灌浆料检验批的质量验收结果合格。

六、存在的问题与建议在本次检验中，未发现任何质量问题，灌浆料的质量符合要求。

七、检验者意见本次检验表明，本批结构加固用水泥基灌浆料的质量符合相关规范和要求，建议施工单位可以继续使用该批次的灌浆料。

八、监理单位意见监理单位对上述检验结果表示认可，可以正常进行下一步工程施工。

九、相关人签字。

建筑结构加固工程检验批改编范本————————————————————————————————作者：————————————————————————————————日期：原构件修整及界面处理检验批质量验收记录表编号：单位工程名称株洲北站货场南方快运跨线货棚改造工程分部工程名称混凝土构件增大截面工程分项工程名称原构件修整及界面处理验收部位施工单位中国中铁七局集团郑州工程有限公司项目负责人席育东施工质量验收标准名称及编号建筑结构加固工程施工质量验收规范GB50550-2010 《混凝土结构加固技术规范》（GB50367-2013）施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1原构件混凝土界面经修整露出骨料新面后，尚应采用花锤、砂轮机或高压水射流进行打毛；必要时也可凿成沟槽。

第5.2.1条2原构件的截面应按设计文件的要求清洗混凝土表面，涂刷一层改性混凝土素浆,涂刷方法及施工工艺质量应符合设计规范要求。

设计要求3原构件钢筋的外露部分在除锈时，若发现锈蚀已导致其界面削弱严重，尚应通知设计单位，并按设计补充图纸进行补筋。

第5..2.3条一般项目1涂刷改性混凝土素浆前，应对原构件表面界面处理进行复查，不得有漏剔除的松动石子、浮砂以及漏补的裂缝和漏清楚的其他污垢等。

第5.2.4条施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日钢筋（原材料及加工）工程检验批质量验收记录表编号：单位工程名称株洲北站货场南方快运跨线货棚改造工程分部工程名称混凝土构件增大截面工程分项工程名称钢筋验收部位2-4、6-9、11、19、21、25轴/F轴施工单位中国中铁七局集团郑州工程有限公司项目负责人席育东施工质量验收标准名称及编号《铁路站场工程施工质量验收标准》TB10423—2003 《混凝土结构加固技术规范》（GB50367-2013）《建筑结构加固工程施工质量验收规范》GB50550-2010施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1 钢筋材质[A]第5.2.1条合格，见检验报告2钢筋弯钩、弯起180°弯钩[A]第5.3.1条弯曲直径d m大于钢筋直径的2.5倍，钩端留大于钢筋直径3倍的直线段直角形弯钩直钩的弯曲直径大于钢筋直径的5倍，钩端留大于钢筋直径3倍的直线段弯起钢筋平滑的曲线，其弯曲半径大于钢筋直径的12倍箍筋弯钩弯曲直径大于箍筋直径的2.5倍, 弯钩端直线段的长度大于箍筋直径的5倍植筋植筋深度满足设计和规范要求一般项目1 钢筋外观[A]第5.2.2条平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈2加工允许偏差（mm）受力钢筋全长L≤5 000±10 4L>5 000 ±20 /弯起筋弯折位置20 4箍筋内净尺寸±5 2施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日钢筋（连接及安装）检验批质量验收记录表编号：单位工程名称株洲北站货场南方快运跨线货棚改造工程分部工程名称混凝土构件增大截面工程分项工程名称钢筋验收部位2-4、6-9、11、19、21、25轴/F轴施工单位中铁七局集团郑州工程有限公司项目负责人席育东施工质量验收标准名称及编号《铁路站场工程施工质量验收标准》TB10423—2003 《混凝土结构加固技术规范》（GB50367-2013）《建筑结构加固工程施工质量验收规范》GB50550-2010施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1 纵向受力筋连接方式设计要求符合规范和设计要求2 钢筋植筋质量[A]第5.4.2条符合规范和设计要求3 钢筋品种、规格、数量设计要求Φ18和Φ10钢筋符合设计要求一般项目1 钢筋接头位置、数量[A]第5.4.3条/2钢筋安装及保护层厚度允许偏差（mm）受力钢筋排距±5 1 2 -3 33同一排中受力钢筋间距±20 4 2 3 22分布钢筋间距±20 53423箍筋间距绑扎骨架±20 102854焊接骨架±10 /////弯起点位置30 9 5 1076保护层厚度cc≥35 5－10＋/////35﹥c﹥25 52+-45-122c≤25 31+-/////施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日模板与支架检验批质量验收记录表编号：单位工程名称株洲北站货场南方快运跨线货棚改造工程分部工程名称混凝土构件增大截面工程分项工程名称模板验收部位2-4、6-9、11、19、21、25轴/F轴施工单位中铁七局集团郑州工程有限公司项目负责人席育东施工质量验收标准名称及编号[A]：《铁路混凝土与砌体工程施工质量验收标准》TB10424—2003[B]：《铁路站场工程施工质量验收标准》TB10423—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1 材料质量和结构[A]第4.2.1条符合施工工艺设计要求2 模板安装一般要求[A]第4.2.2条稳固牢靠，接缝严密，不得漏浆3 承重模板拆除[A]第4.3.1条/一般项目1允许偏差（mm）轴线位置 5 2 3 2 3 3表面平整度 5 2 2 2 3 3高程±5 1 -4 3 2 2模板侧向弯曲柱H/1 000 1/2000 1/1500 1/1200 1/1100 1/1300梁、板L/1 500 /////模板内侧宽度＋10，－5 5 2 2 1 -3梁底模拱度＋5，－2 /////相邻两板表面高低差 2 1 1 1 2 1预留孔洞中心位置10//////////尺寸＋10，0//////////预埋件中心位置 3// / / /// / / /2 模板与支架拆除[A]第4.3.2条表面及棱角未受损伤施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日混凝土（原材料及配合比）检验批质量验收记录表（Ⅰ）编号：单位工程名称株洲北站货场南方快运跨线货棚改造工程分部工程名称混凝土构件增大截面工程分项工程名称混凝土验收部位2-4、6-9、11、19、21、25轴/F轴施工单位中铁七局集团郑州工程有限公司项目负责人席育东施工质量验收标准名称及编号[A]：《铁路混凝土与砌体工程施工质量验收标准》TB10424—2003[B]：《铁路站场工程施工质量验收标准》TB10423—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1 水泥质量[A]第6.2.1条符合要求2 细骨料质量[A]第6.2.2条符合要求3 粗骨料质量[A]第6.2.3条符合要求4 外加剂质量[A]第6.2.4条符合要求5 拌合用水质量[A]第6.2.5条自来水6 掺和料质量[A]第6.2.6条/7 配合比设计[A]第6.3.1条见配比报告8 混凝土中总碱含量[A]第6.3.2条/施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日混凝土（施工）工程检验批质量验收记录表（Ⅱ）单位工程名称株洲北站货场南方快运跨线货棚改造工程分部工程名称混凝土构件增大截面工程分项工程名称混凝土验收部位2-4、6-9、11、19、21、25轴/F轴施工单位中铁七局集团郑州工程有限公司项目负责人席育东施工质量验收标准名称及编号[A]：《铁路混凝土与砌体工程施工质量验收标准》TB10424—2003[B]：《铁路站场工程施工质量验收标准》TB10423—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1混凝土强度等级、弹性模量及试件取样和留置[A]第6.4.1条符合要求，见检验报告2混凝土施工工艺及施工缝的位置和处理[A]第6.4.2条/3 混凝土养护[A]第6.4.3条浇水养护一般项目1 施工配合比调整[A]第6.4.4条/2 拌合物的坍落度[A]第6.4.5条符合设计和配合比要求3允许偏差原材料每盘称重水泥和干燥状态掺合料[A]第6.4.6条1%粗、细骨料-2%水、外加剂-1%特殊混凝土检验项目：/施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日混凝土（结构外观和尺寸偏差）检验批质量验收记录表（Ⅲ）编号：单位工程名称株洲北站货场南方快运跨线货棚改造工程分部工程名称混凝土构件增大截面工程分项工程名称混凝土验收部位2-4、6-9、11、19、21、25轴/F轴施工单位中铁七局集团郑州工程有限公司项目负责人席育东施工质量验收标准名称及编号[A]：《铁路混凝土与砌体工程施工质量验收标准》TB10424—2003[B]：《铁路站场工程施工质量验收标准》TB10423—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录一般项目1结构外形尺寸允许偏差轴线（中线）位置10 mm 6 6 8 5 1表面平整度8 mm 2 4 5 4 2高程±10 mm 4 -2 5 3 5垂直度1/1 0001/20001/30001/180001/22001/2200截面尺寸020＋mm 3 1 2 7 /梁、桁架中心拱度2－5＋mm/ / / / /预留孔洞中心位置15 mm/ / / // / / /尺寸010＋mm / / / // / / /预埋件中心位置 5 mm/ / / / // / / / /2 混凝土外观质量[A]第6.4.8条密实平整、颜色均匀，无露筋、蜂窝、孔洞、疏松、麻面和缺棱掉角等缺陷。

植筋施工质量检验批质量验收植筋施工质量检验批质量验收一、施工准备阶段1. 植筋施工方案的编制及审核1.1 方案编制：由植筋施工技术负责人负责编制植筋施工方案，包括植筋施工的基本要求、施工流程、材料选择等内容。

1.2 方案审核：植筋施工方案需提交给项目经理和总工程师进行审核，确保满足工程质量要求和安全要求。

二、植筋施工材料质量验收1. 钢筋的验收1.1 验收前准备：准备验收记录表格，钢筋检验器具等。

1.2 验收内容：实施钢筋的型号、规格、数量、验收标准等。

1.3 验收方法：采用抽样验收的方式，根据钢筋的批量确定样品数量，并按照像关标准进行验收。

1.4 验收结果判定：根据验收结果，判定是否合格。

如钢筋的直径、长度、表面无锈蚀等均符合要求，则判定为合格。

2. 植筋用胶粘剂的验收2.1 验收前准备：准备验收记录表格，质检员等。

2.2 验收内容：实施胶粘剂的品牌、型号、韧性等。

2.3 验收方法：采用化学试剂、物理性能测试等方式，检测植筋用胶粘剂的黏度、粘接性能等。

2.4 验收结果判定：根据验收结果，判定是否合格。

如胶粘剂的黏度、粘接强度等均符合要求，则判定为合格。

三、植筋施工过程质量检验1. 植筋的定位和焊接1.1 定位验收：验证植筋位置是否准确，尺寸是否合格。

1.2 焊接验收：验证植筋与混凝土连接部位焊接质量，检测焊接点强度。

2. 植筋的嵌设和压力注浆2.1 嵌设验收：验证植筋嵌设长度、间距是否符合要求。

2.2 注浆验收：检测注浆质量，包括注浆压力、注浆量等指标。

四、植筋施工结束阶段质量检验1. 植筋施工完工验收1.1 验收前准备：准备验收记录表格，项目经理等。

1.2 验收内容：验证植筋施工的完成情况，包括植筋位置、尺寸、焊接质量、嵌设质量等。

1.3 验收方法：采用目测、测量等方式，对植筋施工进行全面验收。

1.4 验收结果判定：根据验收结果，判定植筋施工是否合格。

如植筋位置准确、尺寸合格、焊接质量良好、注浆均匀等，则判定为合格。

植筋工程检验批质量验收记录GB50550-2010A-73 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理专业分包单位专业分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理单位验收记录1植筋的胶粘剂固化时间达到7d的当日，应抽样进行现场锚固承载力检验。

第19.4.1条2对现场拉拔检验不合格的植筋工程，若现场考察认为与胶粘剂质量有关且业主单位要求追究责任时，应委托当地独立检测机构对胶粘剂安全性能进行系统的试验室检验与评定。

第19.4.2条施工单位检查评定结果项目质量检查员：年月日监理单位验收结论专业监理工程师：年月日填表说明一般规定：1、植筋的胶粘剂固化时间达到7d的当日，应抽样进行现场锚固承载力检验。

其检验方法及质量合格评定标准必须符合《建筑结构加固工程施工质量验收规范》GB50550-2010附录W的规定。

检查数量：按《建筑结构加固工程施工质量验收规范》GB50550-2010规范附录W规定。

检验方法：监理人员应在场监督，并检查现场拉拔检验报告。

14、对现场拉拔检验不合格的植筋工程，若现场考察认为与胶粘剂质量有关且业主单位要求追究责任时，应委托当地独立检测机构对胶粘剂安全性能进行系统的实验室检验与评定。

其检验项目及安全性能指标应符合现行国家标准《混凝土结构加固设计规范》GB 50367的规定。

检查数量：每一检验项目的试件数量应按常规检验加倍。

检验方法：按现行国家标准《混凝土结构加固设计规范》GB 50367和本规范规定的试验方法进行。
