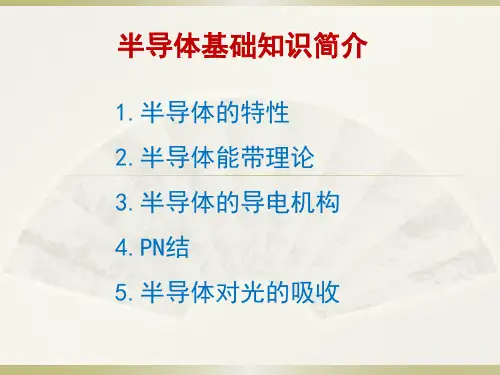

半导体基础知识

3、扩散运动和漂移运动同时存在
在电场作用下，任何载流子都做漂移运 动，但是漂移电流主要是多数载流子的贡献， 而扩散情况下，只有光照产生的少数载流子 存在较大的浓度梯度，故对扩散电流的贡献 主要是少数载流子。
4、PN 结
在一块单晶半导体中，一部分掺有受主杂质是P型半导体， 另一部分掺有施主杂质是N型半导体时，P型半导体和N型 半导体的交界面附近的过渡区称为PN结。
• 只有最外层的电子的共有化特征最明显。
• 晶体中电子因为共有化特征，可以在原子间转移，但是它 只能在能量相同的量子态之间发生转移，所以，共有化的 量子态与原子的能级之间存在着直接的对应关系。
B、能带：能量近乎相同的能级相互靠的很近，组
成一定的能量区域，我们将这些能量区域中密集的
能级形象的称为能带。
温度愈高，晶体中产生的 自由电子愈多。
导电过程
在外电场的作用下，空穴吸引相邻原子的价电子来填补， 出现了一个新的空穴，其结果相当于空穴的运动(相当于正 电荷的移动)。
在半导体中将出现两部分电流： (1) 自由电子作定向运动：电子电流。 (2) 价电子递补空穴：空穴电流。 自由电子和空穴都称为载流子。
同质结：用同一种半导体材料制成的PN结； 异质结：由禁带宽度不同的两种半导体材料（如GaAl/GaAs、 InGaAsP/InP等）制成的PN结。
制造PN结的方法有合金法、扩散法、离子注入法和外延生长 法等。制造异质结通常采用外延生长法。
5、半导体对光的吸收
h Eg Eg / h v c/
间的半导体。 • 电阻率<10-3欧姆•厘米——导体：金属 • 电阻率>1012欧姆•厘米——绝缘体：玻璃 • 电阻率介于导体和绝缘体之间——半导体：硫化镉

设VCC = 5V 加到A,B的 VIH=3V
VIL=0V 二极管导通时 VDF=0.7V
A BY 0V 0V 0V 0V 3V 2.3V 3V 0V 2.3V 3V 3V 2.3V
规定2.3V以上为1 0V以下为0
A BY 0 00 0 11 1 01 1 11
二极管构成的门电路的缺点
• 电平有偏移 • 带负载能力差
第三章 门电路
3.1 概述 • 门电路：实现基本运算、复合运算的单元电路，如
与门、与非门、或门 ······
门电路中以高/低电平表 示逻辑状态的1/0
获得高、低电平的基本原理
高/低电平都允许有 一定的变化范围
正逻辑：高电平表示1，低电平表示0 负逻辑：高电平表示0，低电平表示1
3.2半导体二极管门电路
T1 , T2同时导通
若T1 , T2参数完全对称，VI
1 2
VDD时，VO
1 2 VDD
三、输入噪声容限
在VI 偏离VIH 和VIL的一定范围内，VO 基本不变； 在输出变化允许范围内，允许输入的变化范围称为输入噪声容限
VNH VOH(min) VIH (min) VNL VIL(max) VOL(max)
• 硅管，0.5 ~ 0.7V • 锗管，0.2 ~ 0.3V
• 近似认为:
• VBE < VON iB = 0 • VBE ≥ VON iB 的大小由外电路电压，电阻决定
iB
VBB VBE Rb
三极管的输出特性
• 固定一个IB值，即得一条曲线， 在VCE > 0.7V以后，基本为水平直线
iC f (VCE )
iC f (VCE )
三、双极型三极管的基本开关电路

半导体的基本知识半导体是一种电导率介于导体和绝缘体之间的材料。

半导体的电性质可以通过施加电场或光照来改变，这使得半导体在电子学和光电子学等领域有广泛的应用。

以下是关于半导体的一些基本知识：1. 基本概念：导体、绝缘体和半导体：导体（Conductor）：电导率很高，电子容易通过的材料，如金属。

绝缘体（Insulator）：电导率很低，电子很难通过的材料，如橡胶、玻璃。

半导体（Semiconductor）：电导率介于导体和绝缘体之间的材料，如硅、锗。

2. 晶体结构：半导体通常以晶体结构存在，常见的半导体材料有硅（Si）、锗（Ge）、砷化镓（GaAs）等。

3. 电子能带：价带和导带：半导体中的电子能带分为价带和导带。

电子在价带中，但在施加电场或光照的作用下，电子可以跃迁到导带中，形成电流。

能隙：价带和导带之间的能量差称为能隙。

半导体的能隙通常较小，这使得它在室温下就能够被外部能量激发。

4. 本征半导体和杂质半导体：本征半导体：纯净的半导体材料，如纯硅。

杂质半导体：在半导体中引入少量杂质（掺杂）以改变其导电性质。

掺入五价元素（如磷、砷）形成n型半导体，而掺入三价元素（如硼、铝）形成p型半导体。

5. p-n 结：p-n 结：将p型半导体和n型半导体通过特定工艺连接在一起形成p-n 结。

这是许多半导体器件的基础，如二极管和晶体管。

6. 半导体器件：二极管（Diode）：由p-n 结构构成，具有整流特性。

晶体管（Transistor）：由多个p-n 结构组成，可以放大和控制电流。

集成电路（Integrated Circuit，IC）：在半导体上制造出许多微小的电子器件，形成集成电路，实现多种功能。

7. 半导体的应用：电子学：微电子器件、逻辑电路、存储器件等。

光电子学：光电二极管、激光二极管等。

太阳能电池：利用半导体材料的光伏效应。

这些是半导体的一些基本知识，半导体技术的不断发展推动了现代电子、通信和计算机等领域的快速进步。

第三节半导体
半导体是当今电子行业最基础的材料之一，其作用和意义不容小觑。

在此我们将深入探讨半导体的相关知识。

一、什么是半导体？
半导体是指在室温下，其导电性介于导体和绝缘体之间的材料。

有
时也被称为半导体晶体。

二、半导体的种类
从其晶体结构来看，半导体可分为单晶硅、多晶硅、非晶硅、蓝宝石、碳化硅、氮化硅等。

三、半导体的应用
1、集成电路 - 由于半导体表现出了半导体-绝缘体-金属场效应，能
够强制控制流经半导体器件的电流强度和方向，因此可用于制作各种
逻辑、振荡器等集成电路。

2、光电器件 - 利用半导体光电特性制作出的器件，如太阳能电池、发光二极管、激光器等。

3、功率器件 - 利用半导体导电性能和电特性，制作出高变换效率、低损耗、高可靠性的功率电子元器件，如IGBT器件等。

4、传感器 - 利用半导体的光电、温度、湿度、压力等特性制作出的传感器器件。

四、半导体技术的发展趋势
1、晶体管微型化和集成化 - 在实际应用中，需要更高的速度、更小的面积和功耗，因此晶体管制作微型化和集成化是半导体技术的重要趋势。

2、功率器件的高效率和大功率 - 随着人们生活水平的提高，需要更高效、更可靠、更节能的电子设备，因此功率器件的高效率和大功率是半导体技术的趋势。

3、新型材料的开发 - 蓝宝石、碳化硅等新型材料在一定应用领域已得到广泛的应用，半导体技术发展也将趋于多样化。

总而言之，半导体技术因其广泛的应用领域和重要的作用被越来越广泛地关注着，也将成为电子行业长期的研究方向之一。
