示波器的使用方法示波器是一种常用的电子仪器，用于测量电流和电压的波形，并显示在示波器屏幕上。
下面将介绍示波器的使用方法，帮助您更好地使用示波器。
1.连接电路：首先，将待测电路与示波器连接。
将被测电路的信号源输出连接到示波器的输入端口。
通常，信号源输出和示波器的输入端口通过电缆连接，确保连接良好。
2.选择时间与电压基准：在使用示波器之前，您需要选择适当的时间与电压基准。
时间基准用于确定波形在屏幕上的水平位置，电压基准用于确定波形的垂直位置。
时间基准通常是以秒为单位，电压基准通常是以伏特为单位。
3.设置触发：触发是指示波器何时开始显示波形的设置。
触发通常设置为波形的一些特定位置或水平。
可以设置触发沿（上升沿或下降沿）和触发电平（高电平或低电平）等。
触发设置是确保波形正确显示的重要步骤。
4.调整时间和电压：根据被测信号的特性，调整示波器的时间和电压范围。
时间范围决定了波形在屏幕上显示的时间长度，电压范围决定了波形的垂直高度。
5.显示波形：设置好以上参数后，示波器将显示被测电路的波形。
波形将以连续的图像显示在示波器屏幕上，您可以观察波形的形状、幅值、频率等特性。
您还可以通过调整时间和电压范围来改变波形的显示。
6.添加测量：示波器通常具有各种测量功能，例如电压峰-峰值、频率、周期、占空比等。
您可以添加这些测量值以获得更多信息。
示波器通常会自动计算这些测量值并显示在屏幕上。
7.保存和导出数据：一旦您得到了想要的波形图和测量结果，您可以选择保存这些数据以备将来参考。
示波器通常具有保存和导出数据的功能，您可以将数据保存到内部存储器、USB设备或计算机上。
8.调整触发和测量条件：如果波形显示不清晰或需要更详细的测量结果，您可以调整触发和测量条件。
例如，您可以改变触发沿、触发电平或更改测量参数的设置。
9.故障排除：示波器是电子工程师和技术人员在故障排除电路问题时常用的工具。
通过观察和测量电路的波形，可以帮助确定故障的原因和位置。
示波器使用说明（一）引言概述:示波器是一种用于测量电信号随时间变化的仪器。
它能够显示电信号的波形，帮助工程师分析和诊断电路的运行情况。
本文将介绍示波器的基本使用方法，包括设置和调整示波器的参数，选择合适的测量通道，以及解读显示的波形图。
正文内容:1. 连接示波器：- 将被测电路与示波器的输入端口连接。
- 确保连接正确、稳定，并避免电路短路或过载。
2. 调整示波器参数：- 设置水平和垂直触发位置，以确定波形在屏幕上的位置。
- 调整时间基准和垂直灵敏度，以使波形适应屏幕大小和幅度范围。
- 设置触发电平和触发斜率，以稳定地捕获感兴趣的波形。
3. 选择测量通道：- 确定要测量的信号通道，以便选择正确的输入端口。
- 使用多通道示波器时，选择适当的通道进行测量。
4. 解读波形图：- 观察波形的形状、幅度和频率等特征，分析电信号的性质。
- 使用垂直和水平游标测量波形的特定参数，如峰值、周期和占空比等。
- 注意观察信号的异常或干扰，以识别潜在的问题。
5. 高级功能使用：- 学习并掌握示波器的额外功能，如捕获模式、自动测量和波形存储等。
- 熟悉示波器的快捷键和面板控制，以提高工作效率。
- 使用外部触发功能和外部设备进行更复杂的测量和分析。
总结:示波器是电子工程师必备的工具之一。
通过正确连接示波器、调整参数、选择通道和解读波形图，可以有效地分析和诊断电路问题。
在熟悉基本使用方法的基础上，进一步掌握高级功能可以提高工作效率和准确性。
希望本文的说明能够帮助您更好地使用示波器，并取得准确可靠的测量结果。
示波器的使用步骤及调试技巧示波器是一种用于测量和显示电信号波形的仪器，广泛应用于电子、通信、自动化等领域。
正确使用示波器并掌握调试技巧，对于工程师和技术人员来说至关重要。
本文将介绍示波器的使用步骤及一些常用的调试技巧。
一、示波器的使用步骤1. 连接电路：首先，将待测电路与示波器正确连接。
一般来说，示波器的输入端连接到待测电路的观测点，地线连接到电路的地线。
确保连接正确并牢固可靠。
2. 设置示波器：打开示波器电源，并调整示波器的各项参数。
首先，选择适当的量程和耦合方式。
量程应选择使信号波形充分显示，避免波形截断或过大造成失真。
耦合方式一般选择AC耦合，以排除直流分量的影响。
3. 调整触发：示波器的触发功能能够使波形显示更加稳定。
触发功能可以使示波器以某个特定的电压值或边沿触发波形显示。
调整触发电平和触发边沿，以确保波形显示稳定且清晰。
4. 选择显示方式：示波器可以选择不同的显示方式，如时间域显示和频谱分析等。
时间域显示适用于观察波形的时域特性，频谱分析适用于观察信号的频域特性。
根据需要选择合适的显示方式。
5. 观察波形：调整示波器的水平和垂直控制，使波形在屏幕上居中且适当放大。
观察波形的形状、幅度、频率等特性，以获取所需的信息。
6. 分析波形：根据需要，可以对波形进行测量和分析。
示波器可以提供波形的幅值、频率、周期、上升时间等参数的测量。
此外，示波器还可以进行波形的存储和回放，方便后续分析和比较。
二、示波器的调试技巧1. 波形的清晰度：在观察波形时，应确保波形清晰且不失真。
如果波形模糊或失真，可以尝试调整示波器的触发电平、增益和时间基准等参数，以获得更好的波形显示效果。
2. 噪声的排除：在实际测量中，常常会受到各种噪声的干扰。
为了排除噪声的影响，可以采取一些措施，如增加滤波器、提高信号与噪声的比例、调整触发方式等。
3. 多通道测量：示波器通常具有多个通道，可以同时观察多个信号波形。
在进行多通道测量时，应注意各通道之间的相互影响，避免干扰和交叉耦合。
示波器的使用方法图文版作者一生无悔本教程将指导你使用示波器的基础知识，适用于对电子或示波器经验很少或没有经验的人。
那里有很多类型的示波器，每种类型都有点不同，因此，我将重点介绍所有示波器中发现的，在入门时最有用的基本组件。
示波器对于观察电压随时间的快速变化非常有用，这是万用表无法测量的。
通常，当使用示波器进行测量时，你会看到一条从屏幕一侧延伸到另一侧的线。
这条线实际上是电压与时间的关系图，其中沿y轴测量电压，沿x方向测量时间。
示波器分为两种：模拟和数字（本教程中将使用数字示波器）。
两种类型的控件基本相同；请注意，数字示波器可能会将某些控件隐藏在LCD显示屏上的菜单中，而不是使用旋钮或按钮。
步骤1：控件概述所有示波器都有一些共同的基本控件，请确保你可以在示波器上识别这些控件：-至少一个可以连接示波器探头（也称为同轴电缆）的输入（请确保你具有以下电缆之一）-具有网格覆盖的屏幕-当你要使用示波器进行测量时，此网格非常有用-伏特/格-此控件可让你更改屏幕上网格覆盖的每个垂直增量所代表的伏特数。
基本上，它允许你沿y轴放大和缩小。
-时间/格-此控件可让你更改屏幕上网格叠加层的每个水平增量所代表的时间。
它使你可以沿x轴放大和缩小。
-垂直位置/偏移-允许你在y方向上上下移动-水平位置/偏移-左右移动-触发电平-此工具可让你稳定屏幕上的波形，我将介绍本教程后面的详细信息，请参见上面的图像以获取示例。
步骤2：设定打开示波器。
如果示波器上没有任何东西插入，你应该看到一条扁平线，这意味着输入电压不会随时间变化。
如果你看到一条不平坦的线，请尝试从示波器上断开探头的连接。
如果屏幕为黑屏，请尝试以下操作（请记住所有示波器都有些不同，如果不确定，请不要担心按按钮，不会损坏任何东西）：-我的示波器是双通道示波器，这意味着它有两个输入。
如图2所示，按下“通道1”按钮会使该输入在屏幕上以黄色显示。
再按一次将使其消失。
按下通道2将以蓝色显示该输入。
引言概述：示波器是一种重要的电子测量仪器，在电路调试和故障排除中起到关键作用。
本文将深入探讨示波器的使用方法和技巧，帮助读者更好地理解和应用示波器。
正文内容：一、选择适当的示波器1.考虑测量需求：确定测量信号的频率范围、幅度范围以及其他特殊要求，以选择合适的示波器型号。
2.考虑预算和性能：根据实际需求和预算，权衡示波器的性能指标，如带宽、采样率和存储深度等。
二、调整示波器参数1.设置时间基准：根据被测信号的周期和频率，选择合适的时间基准设置示波器的水平与时间尺度。
2.调整触发模式：根据被测信号的特点选择适当的触发模式，如边沿触发、脉宽触发或视频触发等。
3.选择合适的探头：根据被测电路的特性选择合适的探头，保证测量信号的准确性。
三、信号测量和分析1.示波器的测量功能：了解示波器的基本测量功能，如电压测量、电流测量、频率测量和相位测量等。
2.波形观察和分析：学会观察示波器上的波形图，并对波形进行分析，如测量峰峰值、幅度、频率和周期等参数。
3.捕获和存储波形：学会使用示波器的捕获和存储功能，如单次捕获、连续捕获和存储深度的设置。
四、探索高级功能1.频谱分析：了解和运用示波器的频谱分析功能，进行信号的频谱分析和频谱测量，以深入了解信号特性。
2.快速四相测量：学会使用示波器的快速四相测量功能，对信号的上升时间、下降时间、上升沿和下降沿进行准确测量。
3.自动测量和校准：掌握示波器的自动测量功能，如自动测量参数的选择和校准方法的使用，提高测量的准确性。
五、示波器的故障排除和维护1.常见故障分析：了解示波器常见的故障现象和故障排除方法，如无法触发、波形失真和信号漂移等。
2.示波器的维护：学会正确使用和保养示波器，如清洁屏幕、校准探头和定期维护等，延长示波器的使用寿命。
总结：示波器作为一种重要的电子测量仪器，在电路调试和故障排除过程中发挥着不可替代的作用。
通过选择适当的示波器、调整参数、正确测量和分析信号、探索高级功能以及进行故障排除和维护，我们可以更好地应用示波器并获得准确可靠的测量结果。
示波器的使用方法步骤示波器是一种广泛应用于电子领域的测试仪器，它可以用来观察和分析电子信号的波形，是电子工程师和技术人员必备的工具之一。
正确地使用示波器对于电子产品的设计、测试和维修至关重要。
下面将介绍示波器的使用方法步骤，希望能够帮助大家更好地掌握示波器的操作技巧。
1. 连接示波器。
首先，将示波器的电源线插入电源插座，然后将示波器的探头连接到待测试的电路上。
探头的接地线应连接到电路的接地点，而探头的信号线则连接到待测信号的输出端。
2. 调整示波器的控制参数。
接下来，我们需要调整示波器的控制参数，以便正确地显示待测信号的波形。
首先，调整示波器的时间/水平控制，使得波形能够在屏幕上完整显示；然后，调整示波器的电压/垂直控制，使得波形的振幅适当，不至于超出示波器的测量范围。
3. 观察波形。
当示波器的控制参数调整好之后，我们就可以开始观察待测信号的波形了。
通过示波器的屏幕，我们可以清晰地看到待测信号的周期、频率、幅值等信息，从而对待测信号进行分析和判断。
4. 测量波形参数。
除了观察波形外，示波器还可以用来测量波形的各种参数。
例如，我们可以通过示波器测量信号的频率、周期、峰峰值、均方根值等参数，从而更全面地了解待测信号的特性。
5. 调整触发方式。
在观察波形时，有时我们需要通过调整示波器的触发方式来获得更清晰的波形。
示波器的触发功能可以帮助我们锁定待测信号的特定部分，使得波形能够稳定地显示在屏幕上。
6. 存储和回放波形。
一些先进的示波器还具有存储和回放波形的功能，这对于分析复杂的信号非常有帮助。
通过示波器的存储功能，我们可以将待测信号的波形保存下来，并在需要时进行回放和分析。
7. 断开连接。
最后，在使用示波器结束后，我们需要将示波器与待测电路断开连接，并将示波器的探头和电源线妥善收纳。
同时，还需要关闭示波器的电源，以免造成不必要的能源浪费和安全隐患。
总结。
通过以上步骤，我们可以正确地使用示波器，并获取待测信号的波形和参数信息。

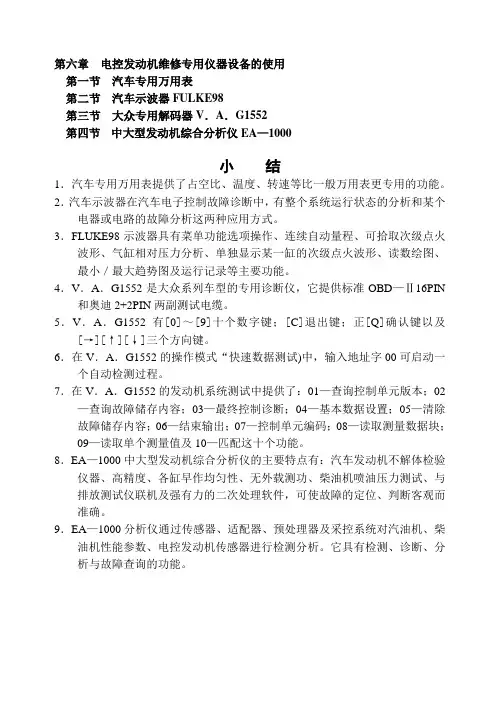

第六章电控发动机维修专用仪器设备的使用第一节汽车专用万用表第二节汽车示波器FULKE98第三节大众专用解码器V．A．G1552第四节中大型发动机综合分析仪EA—1000小结1．汽车专用万用表提供了占空比、温度、转速等比一般万用表更专用的功能。
2．汽车示波器在汽车电子控制故障诊断中，有整个系统运行状态的分析和某个电器或电路的故障分析这两种应用方式。
3．FLUKE98示波器具有菜单功能选项操作、连续自动量程、可拾取次级点火波形、气缸相对压力分析、单独显示某一缸的次级点火波形、读数绘图、最小／最大趋势图及运行记录等主要功能。
4．V．A．G1552是大众系列车型的专用诊断仪，它提供标准OBD—Ⅱ16PIN 和奥迪2+2PIN两副测试电缆。
5．V．A．G1552有[0]～[9]十个数字键；[C]退出键；正[Q]确认键以及[→][↑][↓]三个方向键。
6．在V．A．G1552的操作模式“快速数据测试)中，输入地址字00可启动一个自动检测过程。
7．在V．A．G1552的发动机系统测试中提供了：01—查询控制单元版本；02—查询故障储存内容；03—最终控制诊断；04—基本数据设置；05—清除故障储存内容；06—结束输出；07—控制单元编码；08—读取测量数据块；09—读取单个测量值及10—匹配这十个功能。
8．EA—1000中大型发动机综合分析仪的主要特点有：汽车发动机不解体检验仪器、高精度、各缸早作均匀性、无外载测功、柴油机喷油压力测试、与排放测试仪联机及强有力的二次处理软件，可使故障的定位、判断客观而准确。
9．EA—1000分析仪通过传感器、适配器、预处理器及采控系统对汽油机、柴油机性能参数、电控发动机传感器进行检测分析。
它具有检测、诊断、分析与故障查询的功能。
复习与思考一、简答题1．汽车专用万用表一般具有哪些专用功能?2．如何利用汽车专用万用表测量二极管的性能?3．所有的汽车电子信号都可以用哪些测量尺度来加以判断?4．FLUKE98汽车示波器有哪些主要功能?5．如何用FLUKE98检测点火高压?6．如何用FLUKE98检测氧传感器信号波形?7．如何用FLUKE98检测磁感应信号波形?8．V．A．G1552诊断仪能检测什么车系?可测哪些系统?9．简述V．A．G1552诊断仪的各测试功能。
