YBB60022012包装材料不溶性微粒测定法

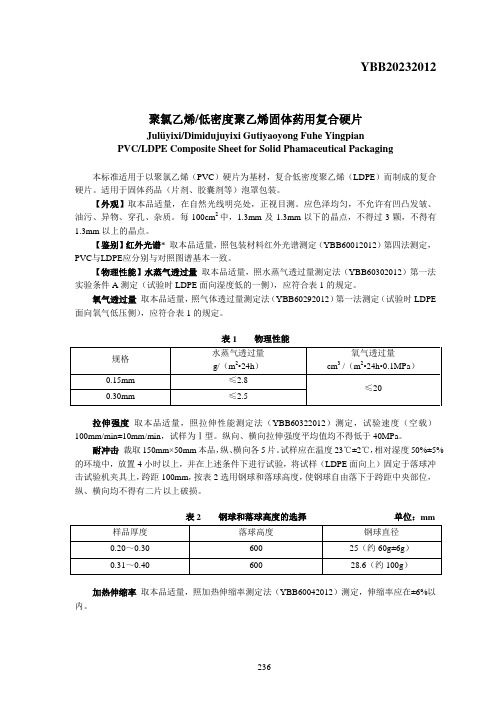

YBB20232012聚氯乙烯/低密度聚乙烯固体药用复合硬片Julüyixi/Dimidujuyixi Gutiyaoyong Fuhe YingpianPVC/LDPE Composite Sheet for Solid Phamaceutical Packaging本标准适用于以聚氯乙烯（PVC）硬片为基材，复合低密度聚乙烯（LDPE）而制成的复合硬片。

适用于固体药品（片剂、胶囊剂等）泡罩包装。

【外观】取本品适量，在自然光线明亮处，正视目测。

应色泽均匀，不允许有凹凸发皱、油污、异物、穿孔、杂质。

每100cm2中，1.3mm及1.3mm以下的晶点，不得过3颗，不得有1.3mm以上的晶点。

【鉴别】红外光谱* 取本品适量，照包装材料红外光谱测定（YBB60012012）第四法测定，PVC与LDPE应分别与对照图谱基本一致。

【物理性能】水蒸气透过量取本品适量，照水蒸气透过量测定法（YBB60302012）第一法实验条件A测定（试验时LDPE面向湿度低的一侧），应符合表1的规定。

氧气透过量取本品适量，照气体透过量测定法（YBB60292012）第一法测定（试验时LDPE 面向氧气低压侧），应符合表1的规定。

表1 物理性能规格水蒸气透过量g/（m2•24h）氧气透过量cm3 /（m2•24h•0.1MPa）0.15mm ≤2.8≤200.30mm ≤2.5拉伸强度取本品适量，照拉伸性能测定法（YBB60322012）测定，试验速度（空载）100mm/min±10mm/min，试样为Ⅰ型。

纵向、横向拉伸强度平均值均不得低于40MPa。

耐冲击裁取150mm×50mm本品，纵、横向各5片。

试样应在温度23℃±2℃，相对湿度50%±5%的环境中，放置4小时以上，并在上述条件下进行试验，将试样（LDPE面向上）固定于落球冲击试验机夹具上，跨距100mm，按表2选用钢球和落球高度，使钢球自由落下于跨距中央部位，纵、横向均不得有二片以上破损。

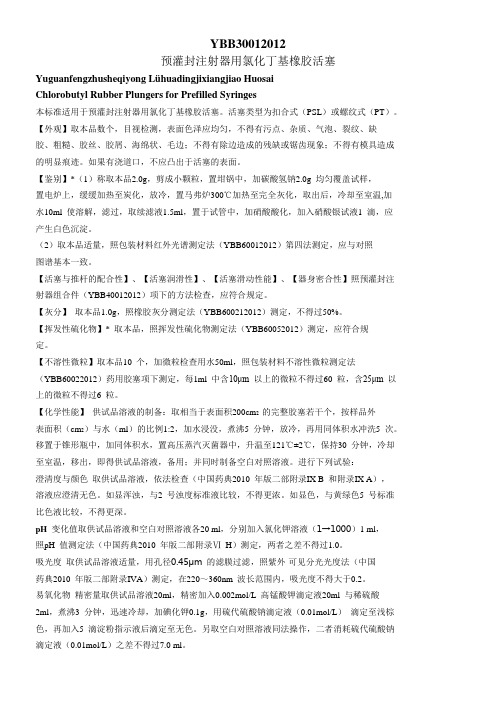

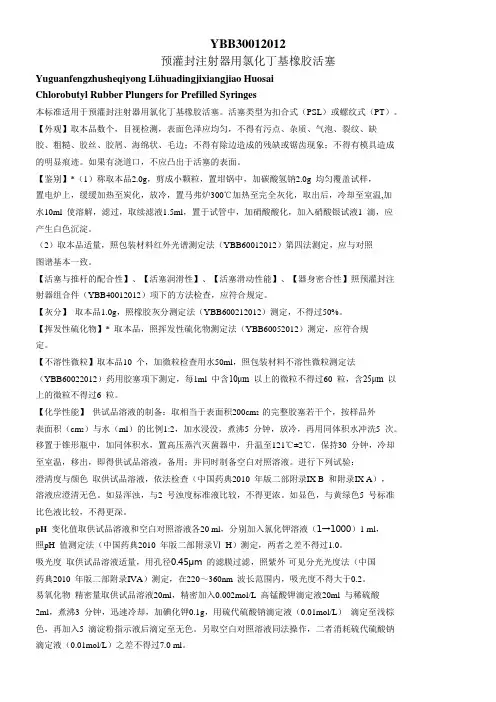

YBB30012012预灌封注射器用氯化丁基橡胶活塞Yuguanfengzhusheqiyong Lühuadingjixiangjiao HuosaiChlorobutyl Rubber Plungers for Prefilled Syringes本标准适用于预灌封注射器用氯化丁基橡胶活塞。

活塞类型为扣合式（PSL）或螺纹式（PT）。

【外观】取本品数个，目视检测，表面色泽应均匀，不得有污点、杂质、气泡、裂纹、缺胶、粗糙、胶丝、胶屑、海绵状、毛边；不得有除边造成的残缺或锯齿现象；不得有模具造成的明显痕迹。

如果有浇道口，不应凸出于活塞的表面。

【鉴别】*（1）称取本品2.0g，剪成小颗粒，置坩锅中，加碳酸氢钠2.0g 均匀覆盖试样，置电炉上，缓缓加热至炭化，放冷，置马弗炉300℃加热至完全灰化，取出后，冷却至室温,加水10ml 使溶解，滤过，取续滤液1.5ml，置于试管中，加硝酸酸化，加入硝酸银试液1 滴，应产生白色沉淀。

（2）取本品适量，照包装材料红外光谱测定法（YBB60012012）第四法测定，应与对照图谱基本一致。

【活塞与推杆的配合性】、【活塞润滑性】、【活塞滑动性能】、【器身密合性】照预灌封注射器组合件（YBB40012012）项下的方法检查，应符合规定。

【灰分】取本品1.0g，照橡胶灰分测定法（YBB600212012）测定，不得过50%。

【挥发性硫化物】* 取本品，照挥发性硫化物测定法（YBB60052012）测定，应符合规定。

【不溶性微粒】取本品10 个，加微粒检查用水50ml，照包装材料不溶性微粒测定法（YBB60022012）药用胶塞项下测定，每1ml 中含10μm 以上的微粒不得过60 粒，含25μm 以上的微粒不得过6 粒。

【化学性能】供试品溶液的制备：取相当于表面积200cm2 的完整胶塞若干个，按样品外表面积（cm2）与水（ml）的比例1:2，加水浸没，煮沸5 分钟，放冷，再用同体积水冲洗5 次。

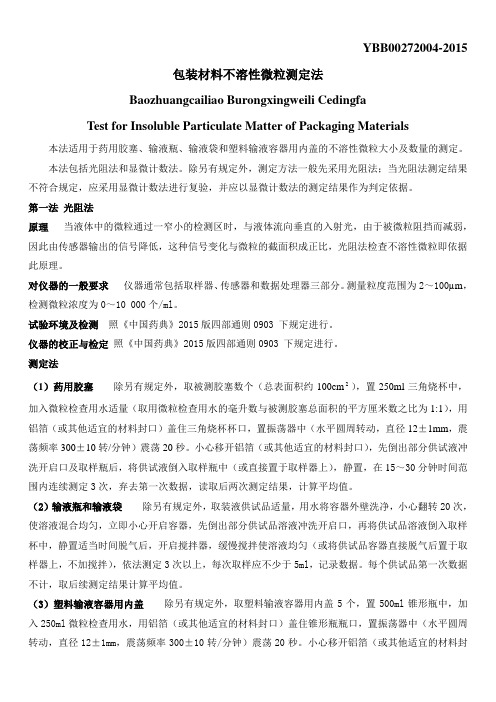

YBB00272004-2015包装材料不溶性微粒测定法Baozhuangcailiao Burongxingweili CedingfaTest for Insoluble Particulate Matter of Packaging Materials 本法适用于药用胶塞、输液瓶、输液袋和塑料输液容器用内盖的不溶性微粒大小及数量的测定。

本法包括光阻法和显微计数法。

除另有规定外，测定方法一般先采用光阻法；当光阻法测定结果不符合规定，应采用显微计数法进行复验，并应以显微计数法的测定结果作为判定依据。

第一法光阻法原理当液体中的微粒通过一窄小的检测区时，与液体流向垂直的入射光，由于被微粒阻挡而减弱，因此由传感器输出的信号降低，这种信号变化与微粒的截面积成正比，光阻法检查不溶性微粒即依据此原理。

对仪器的一般要求仪器通常包括取样器、传感器和数据处理器三部分。

测量粒度范围为2～100µm，检测微粒浓度为0～10 000个/ml。

试验环境及检测照《中国药典》2015版四部通则0903 下规定进行。

仪器的校正与检定照《中国药典》2015版四部通则0903 下规定进行。

测定法（1）药用胶塞除另有规定外，取被测胶塞数个（总表面积约100cm2），置250ml三角烧杯中，加入微粒检查用水适量（取用微粒检查用水的毫升数与被测胶塞总面积的平方厘米数之比为1:1），用铝箔（或其他适宜的材料封口）盖住三角烧杯杯口，置振荡器中（水平圆周转动，直径12±1mm，震荡频率300±10转/分钟）震荡20秒。

小心移开铝箔（或其他适宜的材料封口），先倒出部分供试液冲洗开启口及取样瓶后，将供试液倒入取样瓶中（或直接置于取样器上），静置，在15～30分钟时间范围内连续测定3次，弃去第一次数据，读取后两次测定结果，计算平均值。

（2）输液瓶和输液袋除另有规定外，取装液供试品适量，用水将容器外壁洗净，小心翻转20次，使溶液混合均匀，立即小心开启容器，先倒出部分供试品溶液冲洗开启口，再将供试品溶液倒入取样杯中，静置适当时间脱气后，开启搅拌器，缓慢搅拌使溶液均匀（或将供试品容器直接脱气后置于取样器上，不加搅拌），依法测定3次以上，每次取样应不少于5ml，记录数据。

不溶性微粒检查法本法系用以检查静脉用注射剂（溶液型注射液、注射用无菌粉末、注射用浓溶液）及供静脉注射用无菌原料药中不溶性微粒的大小及数量。

本法包括光阻法和显微计数法。

当光阻法测定结果不符合规定或供试品不适于用光阻法测定时，应采用显微计数法进行测定，并以显微计数法的测定结果作为判定依据。

光阻法不适用于黏度过高和易析出结晶的制剂，也不适用于进入传感器时容易产生气泡的注射剂。

对于黏度过高，采用两种方法都无法直接测定的注射液，可用适宜的溶剂稀释后测定。

试验环境及检测试验操作环境应不得引入外来微粒，测定前的操作应在洁净工作台进行。

玻璃仪器和其他所需的用品均应洁净、无微粒。

本法所用微粒检查用水（或其他适宜溶剂），使用前须经不大于1.0μm的微孔滤膜滤过。

取微粒检查用水（或其他适宜溶剂）符合下列要求：光阻法取50ml测定，要求每10ml含lOμm及10μm以上的不溶性微粒数应在10粒以下，含25μm 及25μm以上的不溶性微粒数应在2粒以下。

显微计数法取50ml测定，要求含10μm及10μm以上的不溶性微粒数应在20粒以下，含25μm及25μm以上的不溶性微粒数应在5粒以下。

第一法（光阻法）测定原理当液体中的微粒通过一窄细检测通道时，与液体流向垂直的人射光，由于被微粒阻挡而减弱，因此由传感器输出的信号降低，这种信号变化与微粒的截面积大小相关。

对仪器的一般要求仪器通常包括取样器、传感器和数据处理器三部分。

测量粒径范围为2～100μm，检测微粒浓度为0～10000个/ml。

仪器的校准所用仪器应至少每6个月校准一次。

（1）取样体积待仪器稳定后，取多于取样体积的微粒检查用水置于取样杯中，称定重量，通过取样器由取样杯中量取一定体积的微粒检查用水后，再次称定重量。

以两次称定的重量之差计算取样体积。

连续测定3次，每次测得体积与量取体积的示值之差应在±5%以内。

测定体积的平均值与量取体积的示值之差应在±3% 以内。

YBB30062012注射液用卤化丁基橡胶塞Zhusheyeyong Luhuadingji XiangjiaosaiHalogenated Butyl Rubber Stopper for Injection本标准适用于直接与注射液接触的氯化或溴化丁基橡胶塞。

【外观】取本品数个，照表1 依法检查，应符合规定。

【规格尺寸】取本品数个，照表2 和表3 依法检查，应符合规定。

【鉴别】*（1）称取本品2.0g，剪成小颗粒，置坩锅中，加碳酸氢钠2.0g 均匀覆盖试样，置电炉上，缓缓加热至炭化，放冷，置马弗炉300℃加热至完全灰化，取出后，冷却至室温，加水10ml 使溶解，滤过，取续滤液1.5ml，置于试管中，加硝酸酸化，加入硝酸银试液1 滴，应产生白色或淡黄色沉淀。

（2）取本品适量，照包装材料红外光谱测定法（YBB60012012）第四法测定，应与对照图谱基本一致。

【穿刺落屑】取本品10 个，照注射剂用胶塞、垫片穿刺落屑测定法（YBB60082012）第一法测定，落屑数应不得过20 粒。

【穿刺力】取本品10 个，照注射剂用胶塞、垫片穿刺力测定法（YBB60072012）第一法测定，平均穿刺力不得过75N，且每个胶塞的穿刺力均不得过80N，穿刺过程中不应有胶塞被推入瓶内。

【密封性与穿刺器保持性】取本品10 个，置高压蒸汽灭菌器中（不浸水），121℃±2℃，保持30 分钟，冷却至室温，另取10 个与之配套的玻璃注射液瓶加水至标示容量，用上述胶塞，塞紧，再加上与之配套铝盖，压盖。

用符合注射剂用胶塞、垫片穿刺力测定法（YBB60072012）中图1 所示的穿刺器，向胶塞穿刺部位垂直穿刺，穿刺器刺穿胶塞，倒挂瓶，穿刺器悬挂0.5kg 重物，穿刺器应保持4 小时不被拔出，且瓶塞穿刺部位应无泄漏。

【灰分】取本品1.0g，照橡胶灰分测定法（YBB600212012）测定，不得过45%。

【挥发性硫化物】* 取本品，照挥发性硫化物测定法（YBB60052012）测定，应符合规定。

YBB00272004-2015包装材料不溶性微粒测定法Baozhuangcailiao Burongxingweili CedingfaTest for Insoluble Particulate Matter of Packaging Materials 本法适用于药用胶塞、输液瓶、输液袋和塑料输液容器用内盖的不溶性微粒大小及数量的测定。

本法包括光阻法和显微计数法。

除另有规定外，测定方法一般先采用光阻法；当光阻法测定结果不符合规定，应采用显微计数法进行复验，并应以显微计数法的测定结果作为判定依据。

第一法光阻法原理当液体中的微粒通过一窄小的检测区时，与液体流向垂直的入射光，由于被微粒阻挡而减弱，因此由传感器输出的信号降低，这种信号变化与微粒的截面积成正比，光阻法检查不溶性微粒即依据此原理。

对仪器的一般要求仪器通常包括取样器、传感器和数据处理器三部分。

测量粒度范围为2～100µm，检测微粒浓度为0～10 000个/ml。

试验环境及检测照《中国药典》2015版四部通则0903 下规定进行。

仪器的校正与检定照《中国药典》2015版四部通则0903 下规定进行。

测定法（1）药用胶塞除另有规定外，取被测胶塞数个（总表面积约100cm2），置250ml三角烧杯中，加入微粒检查用水适量（取用微粒检查用水的毫升数与被测胶塞总面积的平方厘米数之比为1:1），用铝箔（或其他适宜的材料封口）盖住三角烧杯杯口，置振荡器中（水平圆周转动，直径12±1mm，震荡频率300±10转/分钟）震荡20秒。

小心移开铝箔（或其他适宜的材料封口），先倒出部分供试液冲洗开启口及取样瓶后，将供试液倒入取样瓶中（或直接置于取样器上），静置，在15～30分钟时间范围内连续测定3次，弃去第一次数据，读取后两次测定结果，计算平均值。

（2）输液瓶和输液袋除另有规定外，取装液供试品适量，用水将容器外壁洗净，小心翻转20次，使溶液混合均匀，立即小心开启容器，先倒出部分供试品溶液冲洗开启口，再将供试品溶液倒入取样杯中，静置适当时间脱气后，开启搅拌器，缓慢搅拌使溶液均匀（或将供试品容器直接脱气后置于取样器上，不加搅拌），依法测定3次以上，每次取样应不少于5ml，记录数据。

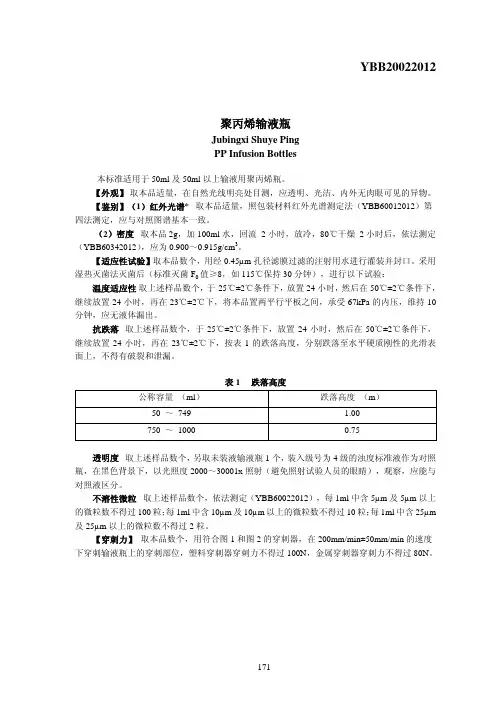

YBB20022012聚丙烯输液瓶Jubingxi Shuye PingPP Infusion Bottles本标准适用于50ml及50ml以上输液用聚丙烯瓶。

【外观】取本品适量，在自然光线明亮处目测，应透明、光洁、内外无肉眼可见的异物。

【鉴别】（1）红外光谱* 取本品适量，照包装材料红外光谱测定法（YBB60012012）第四法测定，应与对照图谱基本一致。

（2）密度取本品2g，加100ml水，回流2小时，放冷，80℃干燥2小时后，依法测定（YBB60342012），应为0.900～0.915g/cm3。

【适应性试验】取本品数个，用经0.45µm孔径滤膜过滤的注射用水进行灌装并封口。

采用湿热灭菌法灭菌后（标准灭菌F0值≥8，如115℃保持30分钟），进行以下试验：温度适应性取上述样品数个，于-25℃±2℃条件下，放置24小时，然后在50℃±2℃条件下，继续放置24小时，再在23℃±2℃下，将本品置两平行平板之间，承受67kPa的内压，维持10分钟，应无液体漏出。

抗跌落取上述样品数个，于-25℃±2℃条件下，放置24小时，然后在50℃±2℃条件下，继续放置24小时，再在23℃±2℃下，按表1的跌落高度，分别跌落至水平硬质刚性的光滑表面上，不得有破裂和泄漏。

表1 跌落高度公称容量（ml）跌落高度（m）50 ～ 749 1.00750 ～ 1000 0.75透明度取上述样品数个，另取未装液输液瓶1个，装入级号为4级的浊度标准液作为对照瓶，在黑色背景下，以光照度2000～30001x照射（避免照射试验人员的眼睛），观察，应能与对照液区分。

不溶性微粒取上述样品数个，依法测定（YBB60022012），每1ml中含5µm及5µm以上的微粒数不得过100粒；每1ml中含10µm及10µm以上的微粒数不得过10粒；每1ml中含25µm 及25µm以上的微粒数不得过2粒。

包装材料不溶性微粒测定法YBB00272024不溶性微粒是指在包装材料的生产和使用过程中，由于材料的起泡、碎屑、沉淀等原因而引入的固体颗粒物，这些微粒可能会对包装物和包装产品产生污染和损害。

测定方法简述为：首先将包装材料样品取出一定量，然后用一定体积的溶剂进行超声处理，将不溶性微粒从材料中溶解出来，形成悬浮液。

接下来，用一定的流速将悬浮液通过膜过滤器进行过滤，收集在预称量的滤纸上。

最后，将滤纸置于干燥器中进行烘干，使滤纸中的微粒完全干燥。

然后根据滤纸的重量和局部不能清除的颗粒（如起泡物）的重量，计算出包装材料中的不溶性微粒含量。

这个测定方法的主要步骤分为样品准备、超声处理、过滤和烘干四个部分。

每个部分都有严格的操作要求和规范，以保证测定结果的准确性和可重复性。

该方法能够较为准确地测定包装材料中的不溶性微粒含量，能够提供价值和权威性的数据支持，以供包装材料的生产和使用过程中进行质量控制和改进。

通过这种测定方法，可以评估包装材料的纯净度和质量，并能够及早发现和解决包装材料中可能存在的问题（例如材料的老化、微粒的变化等），以确保包装材料不会对包装产品的安全性和质量产生负面影响。

综上所述，包装材料不溶性微粒测定法是一种重要的包装材料检测方法，并且在实际应用中具有广泛的价值和意义。

这个测定方法的详细操作步骤和具体参数可以参考相关的标准文档，以确保测定结果的准确性和可靠性。

同时，通过这种测定方法可以提供科学依据和数据支持，以促进包装材料质量的持续改进和提高。
